Produkttyp	Infrarotheizung
Marke	Dimplex
Modell	BK 1202 S
Abmessungen (L x H x T)	768 x 100 x 92 mm
Gewicht	1,7 kg
Nennspannung	230-240 V ~, 1/N/PE
Schutzart	IP24 (Spritzwasserschutz)
Nennwärmeleistung	1,2 kW
Mindestleistung	0,6 kW
Leistungseinstellungen	3 Stufen: Aus, 600 W, 1200 W
Steuerungstyp	Manuell zweistufig (Zugschalter)
Neigungswinkel	Bis zu 40° nach unten (Gerät kalt)
Mindestmontagehöhe	1,8 m
Mindestabstand vorne	65 cm zu Gegenständen
Installation	Nur horizontale Wandmontage (nicht an der Decke)
Wartung und Reinigung	Feuchtes Tuch, keine scheuernden Mittel; Entstaubung mit Pinsel
Sicherheit	Kinderaufsicht (unter 3 Jahren nicht ohne Aufsicht erlaubt); nicht abdecken; brennbare Materialien vermeiden
Ersatzteile	Online bestellbar (Heizelemente usw.)
Garantie	2 Jahre
Entsorgung	Nicht mit dem Hausmüll entsorgen, zum Recyclinghof bringen

Häufig gestellte Fragen - BK 1202 S DIMPLEX

Wie hoch ist die Mindestmontagehöhe für den BK 1202 S?

Die Mindestmontagehöhe beträgt 1,8 m vom Boden bis zum unteren Teil des Geräts.

Wie reinige ich die Infrarotheizung?

Vor der Reinigung das Gerät ausschalten und abkühlen lassen. Verwenden Sie ein feuchtes Tuch für die Außenseite und eine weiche Bürste für den Staub. Keine scheuernden Mittel verwenden.

Kann ich dieses Gerät im Badezimmer verwenden?

Das Gerät hat die Schutzart IP24 gegen Spritzwasser, darf aber nicht so installiert werden, dass es von einer Person in der Badewanne oder unter der Dusche berührt werden kann. Halten Sie die Sicherheitsabstände ein.

Welche Leistungseinstellungen sind verfügbar?

Der Zugschalter ermöglicht die Wahl zwischen Aus (0), 600 W (Stufe 1) und 1200 W (Stufe 2).

Wie tausche ich ein Heizelement aus?

Der Austausch muss von einem Fachmann durchgeführt werden. Gerät vom Strom trennen, Frontgitter entfernen, Drähte abklemmen, Befestigungsstifte entfernen und neues Element einsetzen.

Kann das Gerät an der Decke installiert werden?

Nein, die Installation an der Decke oder vertikal ist nicht erlaubt. Das Gerät muss horizontal an einer vertikalen Wand montiert werden.

Welcher Mindestabstand muss vor dem Gerät eingehalten werden?

Halten Sie einen Mindestabstand von 65 cm zwischen der Vorderseite des Geräts und Gegenständen oder Personen ein.

Warum heizt mein Gerät nicht?

Überprüfen Sie zunächst, ob die Anzeige auf 0 (Aus) steht. Überprüfen Sie dann den Sicherungsautomaten im Stromkasten. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker.

Wo kann ich Ersatzteile bestellen?

Ersatzteile können online auf der Website von Glen Dimplex bestellt werden. Sie benötigen das Modell und die FD-Nummer.

Ist das Gerät für Kinder sicher?

Kinder unter 3 Jahren müssen ferngehalten oder ständig beaufsichtigt werden. Kinder im Alter von 3 bis 8 Jahren können das Gerät unter Aufsicht ein-/ausschalten, aber nicht reinigen oder warten. Die Oberflächen werden sehr heiß, seien Sie vorsichtig.

BEDIENUNGSANLEITUNG BK 1202 S DIMPLEX

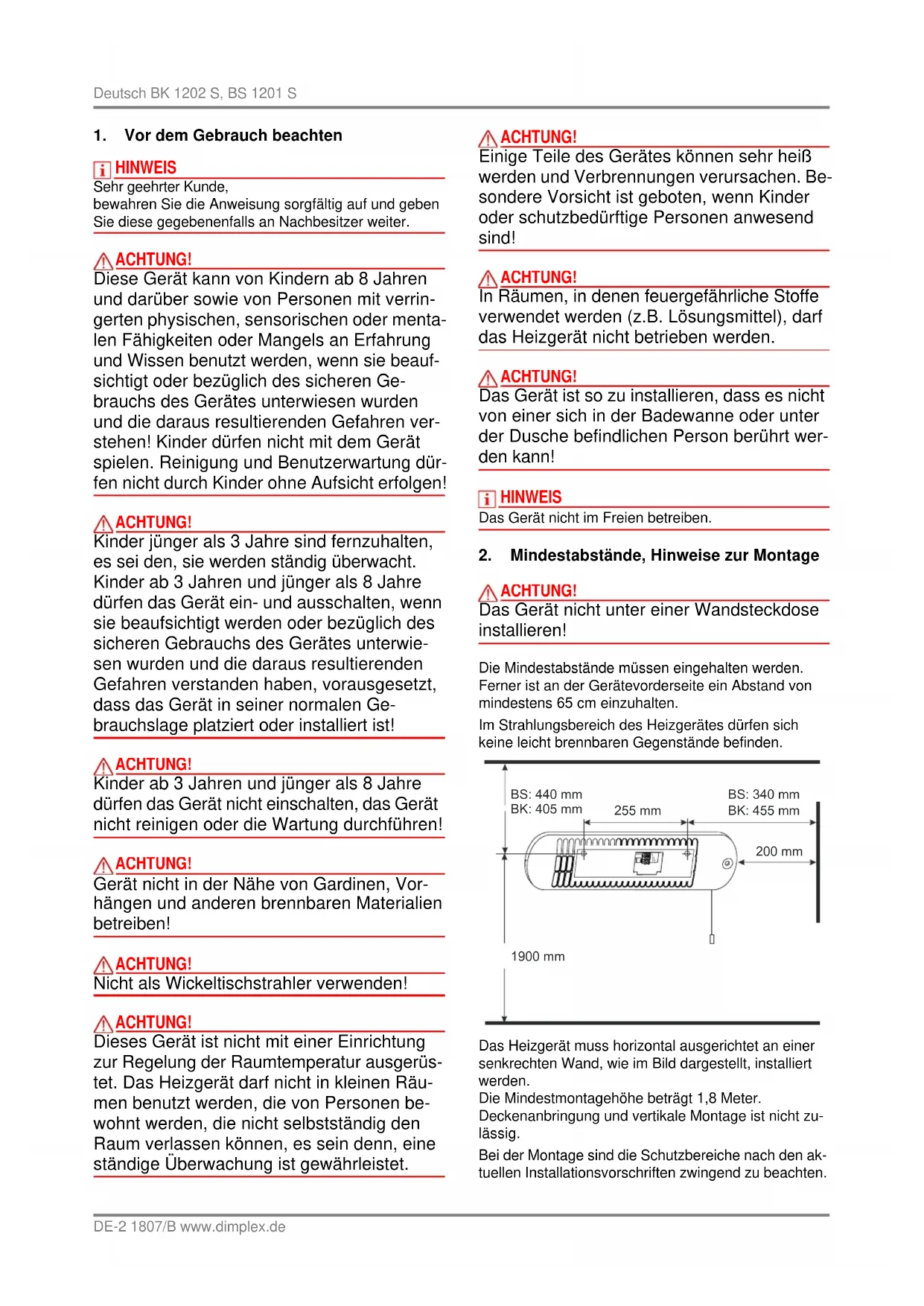

1. Vor dem Gebrauch beachten

i HINWEIS

Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.

ACHTUNG!

Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!

ACHTUNG!

Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist!

ACHTUNG!

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen!

ACHTUNG!

Gerät nicht in der Nähe von Gardinen, Vorhängen und anderen brennbaren Materialien betreiben!

ACHTUNG!

Nicht als Wickeltischstrahler verwenden!

ACHTUNG!

Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgerüstet. Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassen können, es sein denn, eine ständige Überwachung ist gewährleistet.

ACHTUNG!

Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder oder schutzbedürftige Personen anwesend sind!

ACHTUNG!

In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben werden.

ACHTUNG!

Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!

i HINWEIS

Das Gerät nicht im Freien betreiben.

2. Mindestabstände, Hinweise zur Montage

ACHTUNG!

Das Gerät nicht unter einer Wandsteckdose installieren!

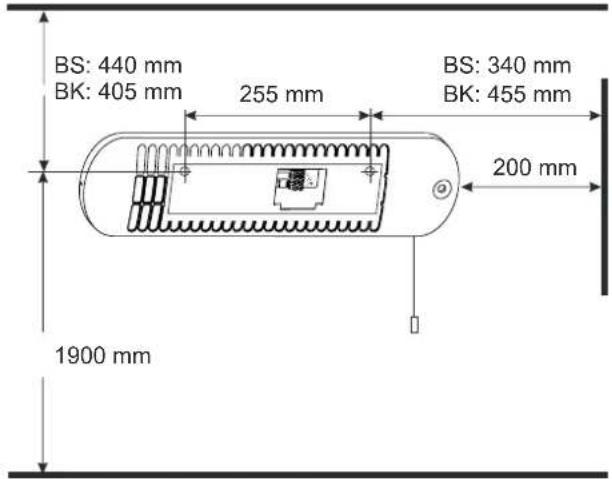

Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von mindestens 65 cm einzuhalten.

Im Strahlungsbereich des Heizgerätes dürfen sich keine leicht brennbaren Gegenstände befinden.

Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden.

Die Mindestmontagehöhe beträgt 1,8 Meter. Deckenanbringung und vertikale Montage ist nicht zulässig.

Bei der Montage sind die Schutzbereiche nach den aktuellen Installationsvorschriften zwingend zu beachten.

Die Netzanschlussdose muss nach der Montage zugänglich sein.

Durch die Wärmestrahlung des Gerätes kann die Oberfläche, auf die das Gerät montiert wird, nachdunkeln.

i HINWEIS

Eine Montage an Holzwänden ist zulässig.

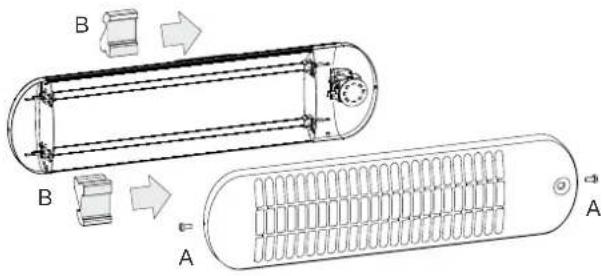

Transportsicherung entfernen

■ Schrauben (A) lösen und Frontgitter abnehmen.
■ Transportsicherungen (B) für Heizelemente entfernen.
■ Frontgitter wieder anbringen.

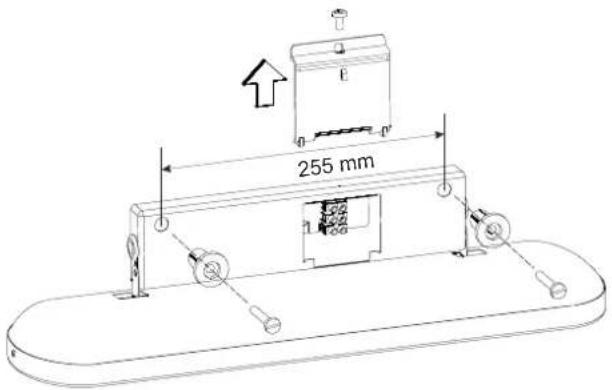

3. Wandmontage

Für die vorgeschriebene Installationshöhe von mindestens 1,8 Meter, müssen die Befestigungslöcher des Wandhalters auf einer Höhe von 1,9 Meter gebohrt werden.

■ Schraube für Abdeckung des Anschlussraums lösen und Abdeckung abnehmen.
■ Strahler nach vorn klappen.
Bohrlöcher horizontal an einer senkrechten Befestigungswand anzeichnen, bohren und mit Dübeln versehen.
■ Distanzstücke mit Schrauben in die Öffnungen des Wandhalters einsetzen und Gerät festschrauben.

4. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen.

Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden. Heizgerät erden!

Anschluss nur an fest verlegte Leitungen!

Die Anschlussadern der Netzleitung müssen mit hitzebeständigem Schutzschlauch versehen werden.

In der elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat)!

Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen.

5. Betrieb

Durch ein- oder mehrmaliges Ziehen am Schnurschalter gewünschte Heizstufe einstellen. Die eingestellte Heizstufe kann am Anzeigefenster abgelesen werden.

In Position 0 ist das Heizgerät ausgeschaltet.

Der Strahler erwärmt die angestrahlten Gegenstände oder Personen ohne dabei die Raumluft direkt zu erwärmen.

Der Strahler kann um maximal 40° nach unten geneigt werden.

ACHTUNG!

Strahler nur im abgekühlten Zustand ausrichten Verbrennungsgefahr!

Leistungsabgabe bei Schalterstellung

Typ	Anzeige 0	Anzeige 1	Anzeige 1	Anzeige 2
BK 1202 Aus 600 W 600 W 1200 W
BS 1201 Aus 600 W 600 W 1200 W

W = abgegebene Leistung in Watt

6. Reinigung

Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.

Achtung! Reflektor und Heizelement nicht mit bloßen Händen anfassen. Die Außenflächen des Gerätes können mit einem feuchten Tuch gereinigt und anschließend gut abgetrocknet werden.

Keine Scheuer- und Poliermittel verwenden.

Staubansammlungen im Gerät mit einem Pinsel mit weichen, langen Borsten entfernen.

Bei starker Verschmutzung Gerät durch einen Fachmann reinigen lassen.

7. Störungen

Im Fehlerfall Gerät vom Netz trennen.

Wenn das Heizgerät keine Wärme abgibt, überprüfen Sie bitte die folgenden Punkte:

■ Anzeige auf „0“?
■ Sicherung im Sicherungskasten eingeschaltet?

Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihren Elektro-Fachhändler.

Gegebenenfalls können Sie sich auch an die Service-hotline der Glen Dimplex Thermal Solutions wenden.

Fon: [phone]

Fax: [phone]-924545

Mail: [e-mail]

Für die Auftragsbearbeitung werden der Gerätetyp und FD-Zahl des Gerätes benötigt. Diese Angaben finden Sie auf dem Typschild.

i HINWEIS

Reparaturen und Eingriffe in das Gerät dürfen nur von einem Elektrofachmann oder dem Kundendienst ausgeführt werden.

8. Ersatzteilbestellung

Ersatzteilbestellung bei Glen Dimplex Deutschland GmbH im Internet unter:

www.dimplex.de/ersatzteile.html

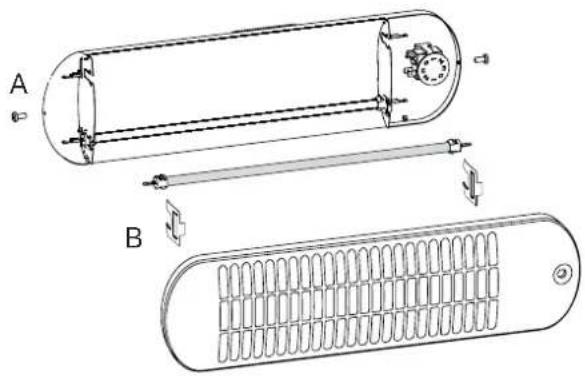

9. Heizelement wechseln

Das Auswechseln eines Heizelementes darf nur durch einen Fachmann erfolgen. Heizgerät spannungsfrei schalten und abkühlen lassen.

Heizelement und Reflektor nicht mit bloßen Händen anfassen. Zum Schutz der Oberfläche ein Tuch benutzen.

■ Frontgitterschrauben (A) lösen und Frontgitter abnehmen.
■ Flachsteckanschlüsse mit geeignetem Werkzeug abziehen.
■ Die beiden Fixierklammern (B) herausziehen.
■ Heizelement entnehmen.
■ Neues Heizelement einsetzen.
■ Zusammenbau in umgekehrter Reihenfolge.

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

11. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll entsorgen, sondern einer örtlichen Entsorgungsstelle zuführen.

1. Technische Daten

Gerätetyp BK 1202 S BS 12		01 S
Nennspannung 1/N/PE, 230		- 240 V~
Schutzart IP24, spritzwassergeschützt
Abmessungen (B x H x T) 768 x 100 x 92 mm			526 x 140 x 92 mm
Gewicht 1,7 kg 1,6 kg
Wärmeleistung
Nennwärmelei-stung	Pnom	1,2 kW 1,2 kW
Mindestwärmelei-stung (Richtwert)	Pmin	0,6 kW 0,6 kW
Maximale kontinu-ierliche Wärmelei-stung	Pmax, c	1,2 kW 1,2 kW
Eigenverbrauch
Bei Nennwärme-leistung	elmax	0,0 W	0,0 W
Bei Mindestwär-meleistung	elmin	0,0 W	0,0 W
Im Bereitschafts-zustand	elsB	0,0 W	0,0 W
Regelorgan für Wärmeabgabe
Zwei manuell einstellbare Stufen, keine Raumtemperaturregelung

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach E-Mail: [e-mail]

www.dimplex.de/ersatzteile.html

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach Email: [e-mail]

www.dimplex.de/ersatzteile.html

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach E-mail: [e-mail]

www.dimplex.de/ersatzteile.html

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach E-mail: [e-mail]

www.dimplex.de/ersatzteile.html

12. Technische gegevens

Model BK 1202 S BS 1201 S
Nominale spanning 1/N/PE, 230 - 240 V~
Beschermklasse IP24, spatwaterbescherming
Afmetingen vrijstaand (B x H x D)		768 x 100 x 92 mm	526 x 140 x 92 mm
Gewicht 1,7 kg 1,6 kg
Warmteafgifte
Nominale warmte-afgifte	P_nom	1,2 kW 1,2 kW
Minimale warmte-afgifte (indicatief)	P_min	0,6 kW 0,6 kW
Maximale continue warmteafgifte	P_max, C	1,2 kW 1,2 kW
Aanvullend elektriciteitsverbruik
Bij nominale warmteafgifte	eI_max	0,0 W	0,0 W
Bij minimale warmteafgifte	eI_min	0,0 W	0,0 W
In stand-by modus	eI_SB	0,0 W	0,0 W
Type sturing
Twee handmatig in te stellen trappen, geen sturing van de kamertemperatuur
