| Tipo di prodotto | Riscaldamento a infrarossi |
| Marca | Dimplex |
| Modello | BK 1202 S |
| Dimensioni (L x A x P) | 768 x 100 x 92 mm |
| Peso | 1,7 kg |
| Tensione nominale | 230-240 V ~, 1/N/PE |
| Grado di protezione | IP24 (protezione contro gli spruzzi d'acqua) |
| Potenza termica nominale | 1,2 kW |
| Potenza minima | 0,6 kW |
| Regolazioni di potenza | 3 posizioni: Spento, 600 W, 1200 W |
| Tipo di controllo | Manuale a due livelli (interruttore a tirare) |
| Angolo di inclinazione | Fino a 40° verso il basso (apparecchio freddo) |
| Altezza di montaggio minima | 1,8 m |
| Distanza minima anteriore | 65 cm dagli oggetti |
| Installazione | A parete orizzontale solo (non a soffitto) |
| Manutenzione e pulizia | Panno umido, non usare prodotti abrasivi; spolverare con spazzola |
| Sicurezza | Sorveglianza bambini (bambini sotto i 3 anni non devono essere senza sorveglianza); non coprire; evitare materiali infiammabili |
| Pezzi di ricambio | Ordinabili online (elementi riscaldanti, ecc.) |
| Garanzia | 2 anni |
| Smaltimento | Non gettare nei rifiuti domestici, smaltire in un centro di raccolta |
Domande frequenti - BK 1202 S DIMPLEX
Domande degli utenti su BK 1202 S DIMPLEX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Riscaldamento in formato PDF gratuitamente! Trova il tuo manuale BK 1202 S - DIMPLEX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BK 1202 S del marchio DIMPLEX.
MANUALE UTENTE BK 1202 S DIMPLEX

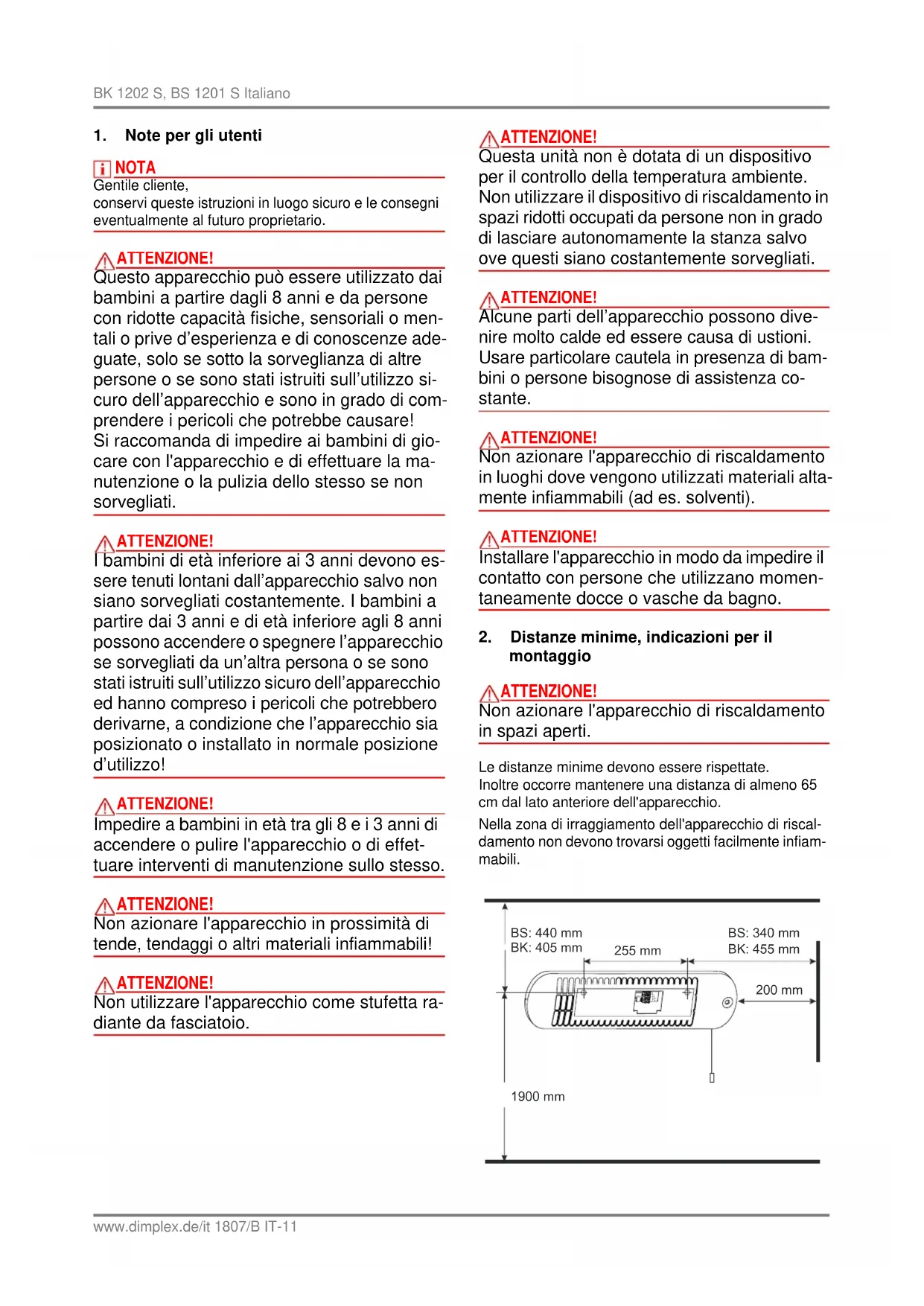

1. Note per gli utenti
i NOTA
Gentile cliente,
conservi queste istruzioni in luogo sicuro e le consegni eventualmente al futuro proprietario.
ATTENZIONE!
Questo apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive d'esperienza e di conoscenze adeguate, solo se sotto la sorveglianza di altre persone o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio e sono in grado di comprendere i pericoli che potrebbe causare! Si raccomanda di impedire ai bambini di giocare con l'apparecchio e di effettuare la manutenzione o la pulizia dello stesso se non sorvegliati.
ATTENZIONE!
I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio salvo non siano sorvegliati costantemente. I bambini a partire dai 3 anni e di età inferiore agli 8 anni possono accendere o spegnere l'apparecchio se sorvegliati da un'altra persona o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio ed hanno compreso i pericoli che potrebbero derivarne, a condizione che l'apparecchio sia posizionato o installato in normale posizione d'utilizzo!
ATTENZIONE!
Impedire a bambini in età tra gli 8 e i 3 anni di accendere o pulire l'apparecchio o di effettuare interventi di manutenzione sullo stesso.
ATTENZIONE!
Non azionare l'apparecchio in prossimità di tende, tendaggi o altri materiali infiammabili!
ATTENZIONE!
Non utilizzare l'apparecchio come stufetta radiante da fasciatoio.
ATTENZIONE!
Questa unità non è dotata di un dispositivo per il controllo della temperatura ambiente. Non utilizzare il dispositivo di riscaldamento in spazi ridotti occupati da persone non in grado di lasciare autonomamente la stanza salvo ove questi siano costantemente sorvegliati.
ATTENZIONE!
Alcune parti dell'apparecchio possono divenire molto calde ed essere causa di ustioni. Usare particolare cautela in presenza di bambini o persone bisognose di assistenza costante.
ATTENZIONE!
Non azionare l'apparecchio di riscaldamento in luoghi dove vengono utilizzati materiali altamente infiammabili (ad es. solventi).
ATTENZIONE!
Installare l'apparecchio in modo da impedire il contatto con persone che utilizzano momentaneamente docce o vasche da bagno.
2. Distanze minime, indicazioni per il montaggio
ATTENZIONE!
Non azionare l'apparecchio di riscaldamento in spazi aperti.

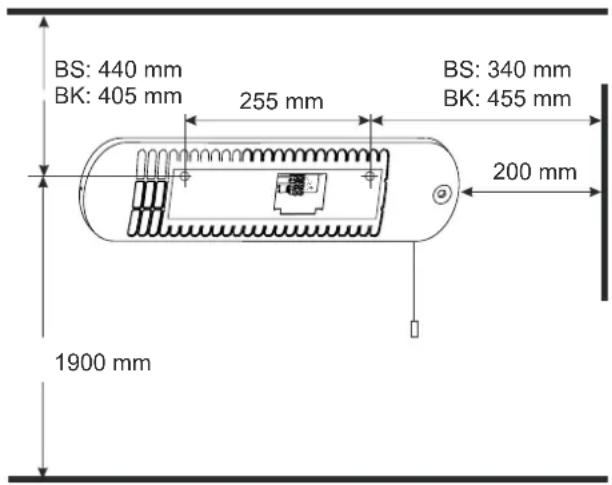

Le distanze minime devono essere rispettate.
Inoltre occorre mantenere una distanza di almeno 65 cm dal lato anteriore dell'apparecchio.
Nella zona di irraggiamento dell'apparecchio di riscaldamento non devono trovarsi oggetti facilmente infiammabili.
L'apparecchio di riscaldamento deve essere installato in orizzontale su una parete verticale, come mostrato in figura.
L'altezza minima di montaggio è di 1,8 metri.
Non sono consentiti il montaggio a soffitto e in verticale.
In sede di montaggio è obbligatorio rispettare le aree protette ai sensi delle norme di installazione vigenti.
L'apparecchio non deve essere montato direttamente sotto una presa a muro.
La cessione del calore da parte dell'apparecchio può far scurire la superficie sulla quale è montato.
i NOTA
È consentito il montaggio su pareti in legno.

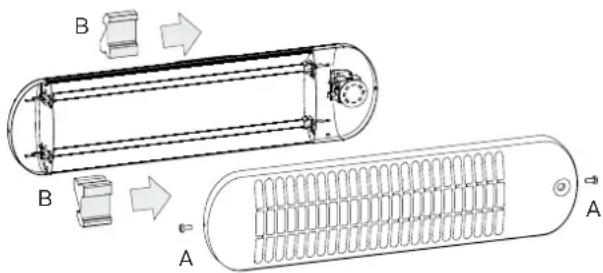

Rimuovere i supporti di sicurezza per il trasporto
- Allentare le viti della griglia frontale (A) e rimuovere la griglia.
- Rimuovere i supporti di sicurezza per il trasporto (B) degli elementi riscaldanti.
- Riapplicare la griglia frontale.

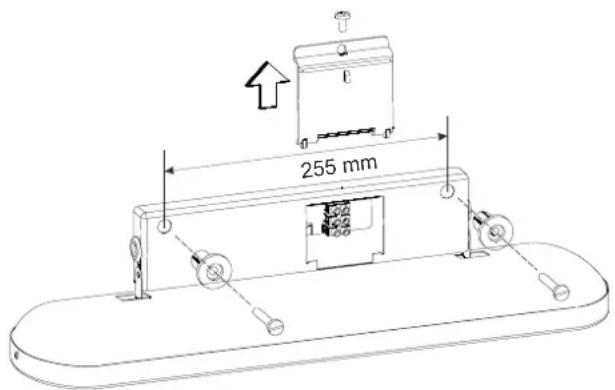

3. Montaggio a parete
Per l'altezza di installazione minima prevista di 1,8 metri occorre praticare i fori di fissaggio del supporto a parete a un'altezza di 1,9 metri.
- Allentare la vite della copertura del vano allacciamenti elettrici e rimuovere la copertura.
- Ribaltare la stufetta in avanti.
- Segnare, forare e tassellare i fori in orizzontale su una parete di fissaggio verticale.
- Inserire i distanziali con le viti nelle aperture del supporto a parete e fissare l'apparecchio con le viti.
4. Allacciamento elettrico
L'indicazione di tensione sulla targhetta deve coincidere con la tensione di rete registrata.
L'apparecchio deve essere installato in conformità con le vigenti norme di sicurezza da parte di un elettricista qualificato.
Collegare a terra l'apparecchio di riscaldamento.
Collegamento solo per linee fisse!
I fili di collegamento del cavo di rete devono essere provvisti di guaina di protezione cavi resistente al calore.
Nell'impianto elettrico a posa fissa occorre inserire un dispositivo di sezionamento con almeno 3 mm di apertura dei contatti su ciascun polo (p.es. interruttore automatico).
Si consiglia di predisporre un circuito elettrico apposito per l'alimentazione di corrente.
5. Esercizio
Regolare il livello di riscalda- mento desiderato tirando una o più volte l'interruttore a corda.
Il livello di riscaldamento impostato è indicato nell'apposita finestrella.
In posizione 0 l'apparecchio di riscaldamento è spento.
La stufetta riscalda gli oggetti o le persone irradiate senza riscaldare direttamente l'aria della stanza.
La stufetta può essere inclinata al massimo di 40° verso il basso.
ATTENZIONE!
Eseguire la regolazione solo ad apparecchio freddo. Pericolo di ustioni.
Potenza di uscita con impostazione dell'interruttore
| Modello Indica-zione 0 | Indica-zione 1 | Indica-zione 2 | Indica-zione 3 |
| BK 1202 Spento 600 W | 600 W 1200 W | ||
| BS 1201 Spento 600 W | 600 W 1200 W |
W = potenza emessa in watt
6. Pulizia
Per la pulizia occorre spegnere l'apparecchio e lasciarlo raffreddare. Attenzione! Non toccare il riflettore e l'elemento riscaldante a mani nude.
Pulire la superficie esterna dell'apparecchio con un panno umido e asciugare con cura.
Non utilizzare prodotti abrasivi o lucidanti.
Rimuovere gli accumuli di polvere nell'apparecchio utilizzando un pennello a setole morbide e lunghe.
In presenza di forti impurità far pulire l'apparecchio da un professionista.
7. Guasti
Se l'apparecchio di riscaldamento non emette calore, controllare se:
II display indica "0"?
Il fusibile nell'apposita cassetta è scattato?
Se non è possibile risolvere l'anomalia, si prega di rivolgersi al proprio elettricista specializzato.
Se necessario è possibile rivolgersi anche al servizio clienti telefonico di Glen Dimplex Thermal Solutions.
Telefono: +49 (0) 9221 709-545
Fax: +49 (0) 9221 709-924545
Mail: service@gdts.one
Affinché la vostra pratica venga elaborata è necessario indicare il modello e il codice FD dell'apparecchio.
Queste informazioni sono riportate sulla targhetta.
i NOTA
Riparazioni e interventi all'interno dell'apparecchio possono essere svolti solo da un elettricista professionista o dal servizio clienti.
8. Pezzi di ricambio
Ordinazione di parti di ricambio a Glen Dimplex Deutschland GmbH su Internet all'indirizzo:

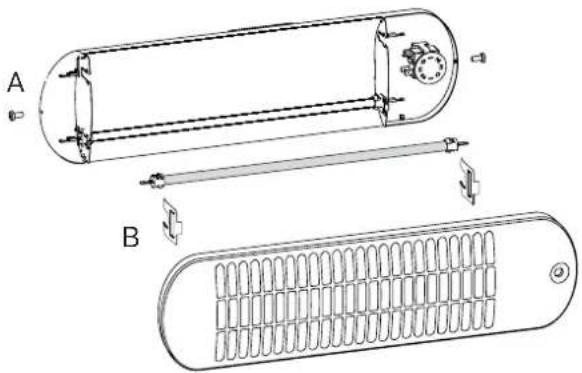

9. Sostituzione dell'elemento riscaldante
La sostituzione dell'elemento riscaldante può essere svolta solo da un professionista.
Togliere la tensione all'apparecchio di riscaldamento e lasciarlo raffreddare.
Non toccare l'elemento riscaldante e il riflettore a mani nude. Utilizzare un panno per proteggere la superficie.
- Allentare le viti della griglia frontale (A) e rimuovere la griglia
- Staccare i collegamenti a spina piatta con un utensile idoneo.
- Estrarre le due staffe di fissaggio (B)
- Rimuovere l'elemento riscaldante.
- Inserire il nuovo elemento riscaldante.
- Per l'assemblaggio, seguire l'ordine inverso.
Questo prodotto è garantito 2 anni secondo le condizioni di garanzia.
11. Nota per lo smaltimento
L'apparecchio non deve essere smaltito nei rifiuti domestici generici, ma deve essere conferito a un centro di smaltimento locale.
- Dati tecnici
| Modello BK 1202 S BS 1201 | S | ||
| Tensione nominale 1/N/PE, 230 - 240 V~ | |||
| Tipo di protezione IP24, contro gli spruzzi d'acqua | |||
| Dimensioni apparecchio (La x A x P) | 768 x 100 x 92 mm | 526 x 140 x 92 mm | |
| Peso 1,7 kg 1,6 kg | |||
| Potenza termica | |||
| Potenza termica nominale | P_nom | 1,2 kW | 1,2 kW |
| Potenza termica minima (indicativa) | P_min | 0,6 kW | 0,6 kW |
| Massima potenza termica continua | P_max, C | 1,2 kW | 1,2 kW |
| Consumo ausiliario di energia elettrica | |||
| Alla potenza ter-mica nominale | eI_max | 0,0 W | 0,0 W |
| Alla potenza ter-mica minima | eI_min | 0,0 W | 0,0 W |
| In modalità stand-by | eI_SB | 0,0 W | 0,0 W |
| Tipo di controllo | |||
| Due fasi manuali senza controllo della temperatura ambiente | |||
