MANUALE UTENTE MH 9 PAM DIMPLEX

Riscaldamento a pietra naturale

Grzejnik kamienny

1. Note per l'utente

NOTA

Gentile clientele,

La invitiamo a conservare con cura le istruzioni e a consegrarle eventualmente al successivo proprietario.

ATTENZIONE!

Questo apparecchio più essere usato dai bambini a partire dagli 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o privile d'esperienza e di conoscenze adeguate, solo sepetto la sorveglianza di altre persone o se sono stati astruiti sull'utilizzo sicuro dell'apparecchio e sono in grado di comprendere i pericoli che potrebbe causare! I bambini non devono giocare con l'apparecchio. Non far eseguire gli interventi di pulizia e di manutenzione a cura dell'utente ai bambini sulla presenza di altre personi!

ATTENZIONE!

Tenere lontano i bambini di età inferiore ai 3 anni, a meno che non siano costamente sorvegliati da un adulto. I bambini a partire dai 3 anni e di età inferioreagli 8 anni possono accendere e spegnere l'apparecchio fatto la sorvegianza di un adulto o se è stato insegnato loro a usare l'apparecchio in modo sicuro ed essi abbiano compreso i pericoli che ne derivano, perché l'apparecchio si trovi o venga installato nella sua normale posizione di utilizzo!

ATTENZIONE!

I bambini a partire dai 3 anni e di essere inferioreagli 8 anni non devono accendere l'apparecchio né tanto meno pulirlo o eseguirne la manutenzione!

ATTENZIONE!

Il simbolo a fianco è applicato sull'apparecchio da riscaldamento e indica che quest'ultimo non deve essere coperto!

ATTENZIONE!

Parti dell'apparecchio possono divenire molto calde ed essere causa di ustioni. Pre-stare particolare attenzione se ci sono bambini o soggetti vulnerabili nelle vicinanze!

ATTENZIONE!

L'apparecchio deve essere installato in modo tale da non poter essere toccato da una persona che si trova nella vasca da bagno o fatto la doccia!

ATTENZIONE!

In caso di danneggiamento del cavo di rete, quest'ultimo deve essere sostituito dal produttore, da un suo rappresentante del Servizio clienti o da una persona con qualifica equivalente, per escludere qualsiasi fonte di pericolo!

2. Montaggio, distantze minime

ATTENZIONE!

Non installare l'apparecchio sotto una presa a muro!

ATTENZIONE!

Non è consentito il montaggio a soffitto!

ATTENZIONE!

Utilizzare i supporti a parete originali forniti in dotazione.

NOTA

Montare il riscaldamento a pietra naturale in modo che il cavo di rete dell'apparecchio si snodi verso il basso.

É consentito il montaggio su una parete in legno.

Gli apparecchi possono essere montati alla parete in orizzontale o verticale.

Devono essere installati in modo che oggetti inflammabili non possano prendere fuoco.

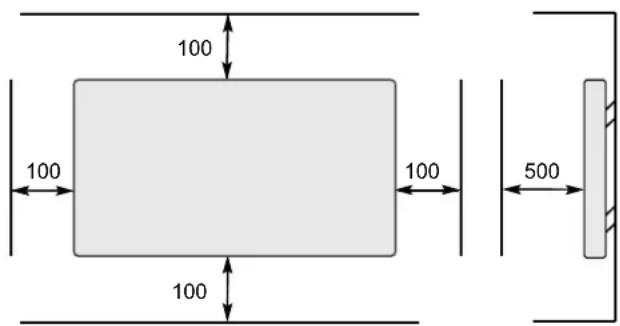

Le distanze minime devono essere rispetto.

Inoltre occorre calculare una distance di 500 mm dal lato anteriore dell'apparecchio.

L'apparecchio da riscaldamento deve essere installato in orizzontale su una parete verticale, come lostrato in figura. Eliminare opportunistamente eventuali irregularità. Tutte le misure si intendono in mm.

Durante l'installazione dell'apparecchio da riscaldamento con presa elettrica e termostato ambiente rispettare rigorosamente l'ambito di protezione a norma VDE 100-701.

Montaggio a parete

In caso di montaggio verticali i supporti a parete devono essere ruotati di 90^ , in modo che le fissure di inserimento siano rivolte verso il basso.

Serrare quindi con cautela i supporti a parete. Pericolo di rottura!

Forare et tassellare i fori di fissaggio per i supporti a parete.
Serrare le viti di fissaggio ruotandole di alcuni giri.
- Agganciare l'apparecchio da riscaldamento nelle viti di fissaggio.
Serrare leggermente la vite di fissaggio inferiore.
Serrare entrambé le viti di fissaggio superiori. Questa funge da sicurezza contro lo sgancio accidentale.

NOTA

Accertarsi che l'apparecchio da riscaldamento montato alla parete sia sulla tensione.

Modelli	Dimensioni A	Dimensioni B	Dimensioni C
MH 4 380	mm 180 mm 180	mm
MH 7 780	mm 180 mm 180	mm
MH 9 780	mm 280 mm 230	mm
MH 12 780	mm 380 mm 280	mm
MH 15 10	30 mm 380 mm 280 mm	mm
MH 17 11	30 mm 380 mm 280 mm	mm

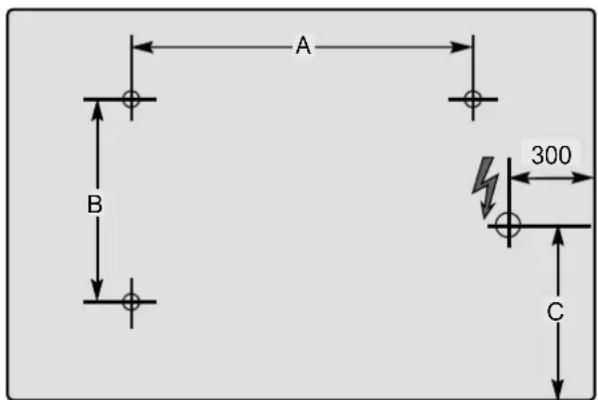

Misure fori, cavo di rete: vista lato anteriore

3. Allacciamento elettrico

L'indicazione della tensione sulla targhetta dati delve coincidere con la tensione di rete.

Si consiglia di predisporre un circuito elettrico apposito per la corrente di alimentazione.

L'apparecchio da riscaldamento è predisporto per l'allciamento fisso a una presa a parete. Il cavo di rete dell'apparecchio deve snodarsi verso il basso. L'apparecchio è isolato, ovvero non serve alcun conduttore di protezione.

L'apparecchio può essere installato e riparato solo da un elettricista esperto secondo le norme di sicurezza vigenti.

Collegare l'apparecchio solo alle linee a posa fissa! Nell'impiano elettrico occorre insertire un dispositivo di sezonamento con almeno 3mm di aperture dei contatti su ciascun polo (p.es. interruptore automatico).

4. Avviamento

Prima di utilizzato l'apparecchio in esercizio di riscaldamento, occorre eseguire la procedura di primo avviamento descritta di seguito per eliminare, riscaldandola, eventuale umidità residua alla resina da colata:

■ Riscaldare progressively l'apparecchio da riscaldamento per 15 minuti.
Lasciare raffreddare l'apparecchio da riscaldamento per 60 minuti (specnere il termostato ambiente ovvero impostarlo sul minimo).

Ripeterequesta procedura per 2-3 volte.

5. Esercizio di riscaldamento

NOTA

Utilizzato l'apparecchio solo per riscaldare l'aria ambiente all'interno di spazi chiusi.

L'utilizzo dell'apparecchio da riscaldamento è consentito

escludivamente in combinazione con un termostato ambiente esterno dotato delle seguenti funzioni:

programma settimanale a regolazione elettronica,
regolazione adattiva dell'avvio del riscaldamento,
altre funzioni di risparmio energetico.

Attenersi in proposito alle istruzioni per l'uso del termostato ambiente.

Termostato ambiente consigliato: Dimplex DTB-2R

6. Blocchi

Se l'apparecchio da riscaldamento non emette calore, controllare la temperatura impostata sul termostato ambiente, quando se il fusibile dell'impianto elettrico è scattato.

Per la sicurezza dell'utente, l'apparecchio da riscaldamento è munito di una protezione antisurriscaldamento integrata nel riscaldamento a pietra naturale. In caso di riscaldamento eccessivo della pietra naturale (dovuto p.es. alla chiusura o alla copertura dell'apparecchio da riscaldamento), l'apparecchio si spegne automaticamente.

Prima di rimettere in funzione l'apparecchio da riscaldamento, eliminare le cause che hanno fatto scattare la protezione antisurriscaldamento.

Quando l'apparecchio si è raffreddato a sufficienza, la protezione antisuriscaldamento si disattiva automaticamente e l'apparecchio può essere rimesso in funzione.

Se non è possibile risolverve il blocco, si prega di contattare il proprio elettricista specializzato o il centro di assistenza per appearecchi Dimplex. Tenere a portata di mano il numero E indicate sulla targhetto dati.

7. Pulizia

Spagnere e lasciare raffreddare l'apparecchio prima della pulizia. Portare il termostato ambiente su SPENTO. L'esterno può essere pulito strofinando con un panno morbido e inumidito e poi asciugando. Per la pulizia è sufficiente utilizzato acqua. Non utilizzare polvere abrasiva o altri agenti chimici, poiché potrebbero danneggiare la superficie.

8. Garanzia

Questo prodotto è garantito 5 anni secondo le condizioni di garanzia.

Il motivo, il colore e la lavorazione del riscaldamento a pietra naturale non sono mai uniformi. Eventuali scopamenti dagli opuscoli e dai campioni non costituiscono pertanto motivo di reclamo o reso. La formazione di sottilissime crepe a causa del riscaldamento è del tutto naturale.

Queste non compromettono ne la potenza termica ne la sicurezza dell'apparecchio da riscaldamento.

9. Nota per lo smaltimento

L'apparecchio non deve essere smaltito nei rifiuti domestici generici, ma deve essere conferito a un centro di smaltimento locale.

10. Dati tecnici

Modello di apparecchio MH 4 MH 7 MH 9 MH		12 MH 15 MH	17
Tensione nominale 1/N, 230 V ~
Grado di protezione IP66, protetto contro i getti d'acqua
Dimensioni (L x A x P) 600 x 400 x		70 mm	1000 x 400 x 70 mm	1000 x 500 x 70 mm	1000 x 600 x 70 mm	1250 x 600 x 70 mm	1350 x 600 x 70 mm
Peso		22 kg	35 kg	40 kg	51 kg	62 kg	70 kg
Resa termica
Resa termica nominale	Pnom	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Resa termica minima(valoreindicativo)	Pmin	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Resa termica massima costante	Pmax. C	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Consumo di energia
Con resa termica nominale el	max	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Con resa termica minima	elmin	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
In modalità stand-by	elsb	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Organo di regolazione per l'emissione di calore
Regolatore temperatura ambiente elettronico esterno con programma settimanale e regolazione adattiva dell'avvio del riscaldamento, non-ché eventuali ulteriori funzioni di risparnio energetico.
