Type de produit	Radiateur en pierre naturelle
Marque	Dimplex
Modèle	MH 9 PAM
Dimensions (L x H x P)	1000 x 500 x 70 mm
Poids	40 kg
Alimentation	230 V ~, 1/N, 50 Hz
Puissance thermique nominale	0,85 kW
Indice de protection	IP66 (protection contre les projections d'eau)
Type d'installation	Montage mural horizontal ou vertical
Fixation	Fixations murales d'origine fournies
Distance minimale devant l'appareil	500 mm
Raccordement électrique	Branchement fixe sur prise murale, câble vers le bas
Thermostat requis	Thermostat d'ambiance externe (recommandé Dimplex DTB-2R)
Fonctions du thermostat	Programme hebdomadaire, régulation adaptative du démarrage, fonctions d'économie d'énergie
Première mise en service	Chauffer 15 min, refroidir 60 min, répéter 2-3 fois
Nettoyage	Chiffon doux humide, eau seulement, pas de produits chimiques
Sécurité	Limiteur de surcharge intégré, arrêt automatique en cas de surchauffe
Garantie	5 ans
Matériau	Pierre naturelle
Couleur et finition	Non uniformes (variations naturelles)
Mise au rebut	Ne pas jeter aux ordures ménagères, déchetterie locale

FOIRE AUX QUESTIONS - MH 9 PAM DIMPLEX

Quelles sont les dimensions du Dimplex MH 9 PAM ?

Les dimensions sont de 1000 mm de largeur, 500 mm de hauteur et 70 mm de profondeur.

Quel est le poids de ce radiateur ?

Le poids est de 40 kg.

Quelle est la puissance thermique nominale ?

La puissance thermique nominale est de 0,85 kW.

Peut-on l'installer dans une salle de bain ?

Oui, l'indice de protection IP66 permet une installation dans les pièces humides, à condition de respecter les zones de sécurité (hors de portée d'une baignoire ou douche).

Comment installer l'appareil ?

L'appareil se monte au mur à l'aide des fixations d'origine. Il peut être installé horizontalement ou verticalement. Respectez une distance minimale de 500 mm devant l'appareil et ne l'installez pas sous une prise murale.

Quel thermostat dois-je utiliser ?

Un thermostat d'ambiance externe est obligatoire. Le modèle recommandé est le Dimplex DTB-2R qui offre un programme hebdomadaire et une régulation adaptative.

Comment effectuer la première mise en service ?

Faites chauffer l'appareil pendant 15 minutes, puis laissez-le refroidir pendant 60 minutes (thermostat éteint). Répétez cette opération 2 à 3 fois pour éliminer l'humidité résiduelle.

Que faire si le radiateur ne chauffe pas ?

Vérifiez le réglage du thermostat et le fusible du circuit électrique. Si le problème persiste, le limiteur de surcharge a pu se déclencher : éliminez la cause (obstruction) et attendez le refroidissement avant de redémarrer.

Comment nettoyer l'appareil ?

Débranchez et laissez refroidir. Utilisez un chiffon doux humide avec de l'eau uniquement. N'utilisez pas de poudre à récurer ou de produits chimiques.

La garantie est-elle de 5 ans ?

Oui, Dimplex accorde une garantie de 5 ans sur ce produit. Les variations de couleur et les microfissures naturelles ne sont pas couvertes.

MODE D'EMPLOI MH 9 PAM DIMPLEX

Remarque

Cher client,

Conservez précieusement ces instructions et remettez-les le cas échéant au prochain propriétaire de l'appareil.

Attention!

Les enfants d'au moins 8 ans ainsi que les personnes aux facultés physiques, sensorielles ou mentalles réduites et les personnes ne disposant pas de l'expérience et des connaissances requises sont autorisés à utiliser l'appareil sous la surveillance d'une personne expérimentée ou s'ils ont reçu les instructions nécessaires à une utilisation sûre de l'appareil et ont compris les risques encourus. Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les enfants procéder sans surveillance au nettoyage et aux opérations de maintenance.

Attention!

Tenir les enfants de moins de 3 ans à l'écart de l'appareil sauf s'ils sont constamment surveillés. Les enfants âgés de 3 à 8 ans sont autorisés à allumer et à teindre l'appareil sous la surveillance d'un adulte ou s'ils ont reçu les instructions nécessaires à une utilisation sûre de l'appareil et ont compris les risques encourus - à condition que l'appareil soit placé ou installé à sa position normale d'utilisation.

Attention!

Les enfants âgés de 3 à 8 ans ne sont pas autorisés à allumer l'appareil, à le nettoyer ou à en effectuer la maintenance.

Attention!

Le symbole ci-contre est apposé sur l'appareil; il signifie que l'appareil de chauffage ne doit pas être recouvert.

Attention!

Certaines pièces de l'appareil peuvent devenir très chaudes et causer des brûlures. Des précautions particulières doivent être prises en présence d'enfants ou de personnes vulnérables.

Attention!

Installer l'appareil de manière à ce qu'il ne soit pas accessible à une personne se trouvant dans la baignoire ou sous la douche.

Attention!

Si le câble secteur est endommagé, il doit être remplacé par le fabricant, ses représentants SAV ou une personne justifiant de qualifications comparables, afin de prévenir tout risque de danger.

Attention!

Ne pas installer l'appareil sous une prise murale.

Attention!

Le montage de l'appareil au plafond n'est pas autorisé.

Attention!

Utiliser impérativement les fixations murales d'origine fournies.

Remarque

Monter le chauffage en pierres naturelles de manière à diriger son câble de raccordement vers le bas.

Il est permis de monter l'appareil sur une paroi en bois. Les appareils peuvent être montés à l'horizontal ou à la verticale sur le mur.

Ils doivent être installés de manière à ce qu'aucune objet inflammable ne risque de s'enflammer.

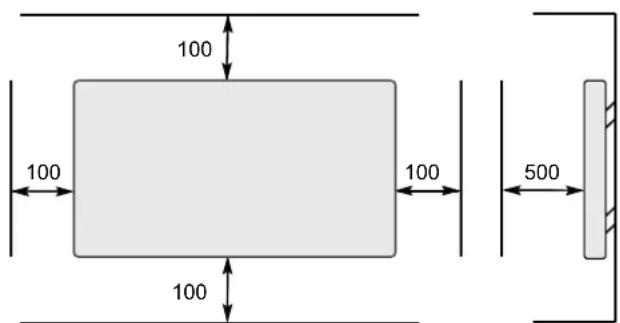

Respecter les distances minimales prescrites.

Respecter en outre une distance de 500 mm minimum par rapport à la face avant de l'appareil.

L'appareil de chauffage doit être installé à l'horizontale sur un mur vertical, comme représenté sur

L'image. Compenser de manière appropriée les éventuelles irrégularités. Toutes les dimensions sont exprimées en mm.

Pour l'installation de l'appareil de chauffage avec une prise de raccordement secteur et un thermostat d'ambiance, respecter impérativement la zone de protection définie par VDE 100-701.

Montage mural

Pour le montage vertical, tourner les fixations murales à afin d'orienter les fentes d'insertion vers le bas. Faire preuve de prudence lors du serrage ultérieur des fixations murales. Risque de rupture.

Percer les trous destinés aux fixations murales et insérer des chevilles. Serrer de quelques tours les vis de fixation. Accrocher l'appareil de chauffage sur les vis de fixation. Serrer légèrement la vis de fixation du bas. Serrer les deux vis de fixation du haut. Celle-ci empêche l'appareil de se décrocher accidentellement.

Remarque

Veiller à ce que l'appareil de chauffage repose contre le mur sans subir de contraintes.

Modèle Cote A	Cote B Cote C
MH 4 380 mm 180 mm	mm 180 mm
MH 7 780 mm 180 mm	mm 180 mm
MH 9 780 mm 280 mm	mm 230mm
MH 12 780 mm 380 mm	mm 280 mm
MH 15 1030 mm	380 mm 280 mm
MH 17 1130 mm	380 mm 280 mm

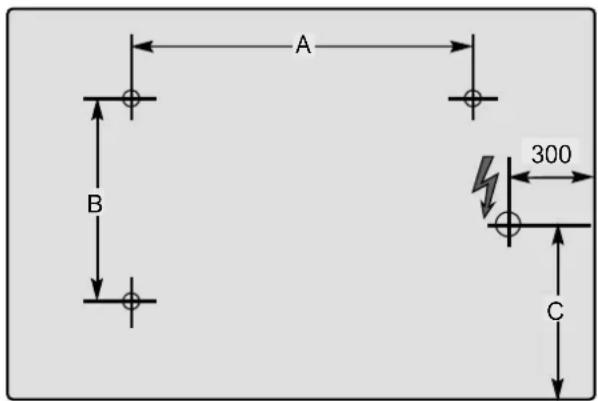

Cotes de perçage, câble secteur : vue de l'avant

3. Branchements électriques

La tension indiquée sur la plaque signalétique doit correspondre à la tension réseau.

Pour l'alimentation électrique de l'appareil, il est recommandé de prévoir un circuit électrique dédié.

L'appareil de chauffage est conçu pour un branchement fixe sur une prise de raccordement murale. Son câble de raccordement doit être dirigé vers le bas.

L'appareil dispose d'une isolation de protection. Un conducteur de protection n'est donc pas nécessaire. Seul un electricien est autorisé à installer et à réparer l'appareil, en respectant les normes de sécurité en vigueur.

Raccordement exclusivement sur des câbles posés de manière fixe.

Prévoir un dispositif de sectionnement dans l'installation électrique avec une ouverture de contact de minimum 3 mm à chaque pole (p. ex. coupe-circuit automatique).

4. Mise en service

Avant d'utiliser l'appareil en mode chauffage, appliquer la procédure de première mise en marche indiquée ci-dessous afin d'éliminer une éventuelle humidité résiduelle dans le produit de scellement :

Faire chauffer l'appareil de chauffage pendant 15 minutes. Laisser refroidir l'appareil de chauffage pendant 60 minutes (éteindre le thermostat d'ambiance ou le régler sur la valeur minimale).

Répéter ces opérations 2 à 3 fois.

Remarque

Utiliser uniquement l'appareil pour réchauffer l'air ambiant dans des pièces fermées.

L'utilisation de l'appareil de chauffage est exclusivement

Autorisé en combinaison avec un thermostat d'ambiance externe, complète les fonctions suivantes :

■ Programme hebdomadaire à régulation électronique, ■ régulation adaptative du démarrage du chauffage, - fonctions d'économie d'énergie supplémentaires.

Tenez compte de ce sujet dans le mode d'emploi du thermostat d'ambiance.

Thermostat d'ambiance recommande : Dimplex DTB-2R

6. Défauts

Si l'appareil de chauffage ne produit pas de chaleur, contrôlez le réglage de température sur le thermostat d'ambiance puis vérifiez que le fusible du circuit de distribution électrique est bien enclenché.

Pour votre sécurité, l'appareil de chauffage est équipé d'un limiteur de surcharge intégré dans le corps de chauffe en pierre naturelle. Si le corps de chauffe en pierre naturelle atteint une température excessive (p. ex. par si l'appareil de chauffage est recouvert ou obstrué), l'appareil se met automatiquement à l'arrêt.

Avant la remise en marche de l'appareil de chauffage, éliminez les causes du déclenchement du limiteur de surcharge.

Lorsque l'appareil a suffisamment refroidi, le limiteur de surcharge se désactive automatiquement et l'appareil peut être remis en marche.

S'il n'est pas possible de remédier au problème, veuillez vous adresser à votre électricien ou à la centrale SAV chargée des appareils Dimplex. Veillez à relever le numéro E indiqué sur la plaque signalétique.

7. Nettoyage

Débrancher l'appareil et le laisser refroidir avant le nettoyage. Pour cela, mettre le thermostat d'ambiance sur ARRET. L'extérieur de l'appareil peut être nettoyé avec un chiffon doux humide puis essuyé.

De l'eau suffit amplement pour le nettoyage. Ne pas utiliser de poudre à récurer ou autres produits chimiques car ceux-ci risqueraient d'endommager la surface.

8. Garantie

Nous accordons 5 ans de garantie sur ce produit conformément à nos conditions de garantie. Le dessin, la couleur et la finition des chauffages en pierres naturelles ne sont jamais parfaitement uniformes. Les différences par rapport aux prospectus et échantillons ne constituent donc pas un motif de réclamation ou restitution. L'apparition éventuelle de microfissures dues à la chaleur est un phénomène parfaitement naturel.

Celles-ci ne promettent ni la puissance calorifique ni la sécurité de l'appareil de chauffage.

9. Remarque concernant la mise au rebut de l'appareil

Ne pas jeter l'appareil avec les ordures ménagères. Le remettre à une déchetterie locale.

10. Caractéristiques techniques

Type d'appareil MH 4 MH 7 MH 9 MH 12 MH		15 MH 17
Tension nominale 1/N, 230 V ~
Dégré de protection IP66, protection contre les projections d'eau
Dimensions (I x H x P)		600 x 400 x 70 mm	1000 x 400 x 70 mm	1000 x 500 x 70 mm	1000 x 600 x 70 mm	1250 x 600 x 70 mm	1350 x 600 x 70 mm
Poids		22 kg	35 kg	40 kg	51 kg	62 kg	70 kg
Puisance thermique
Puisance thermique nominale	Pnom	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Puisance thermique minimale(valeur indicative)	Pmin	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Puisance thermique maximalecontinue	Pmax, C	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Consommation d'énergie
À la puissance thermiquenominale	elmax	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
À la puissance thermique minimale	elmin	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
En état de veille	elsb	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Organe de réglage pour l'émission de chaleur
Régulator de température ambiente électronique externe avec programme hebdomadaire et régulation adaptative du démarrage duchauffage ainsi que d'éventuelles fonctions d'économie d'énergie supplémentaires.
