BEDIENUNGSANLEITUNG MH 9 PAM DIMPLEX
1. Hinweise für den Benutzer
HINWEIS
Sehr geehrter Kunde,
bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.
ACHTUNG!
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!
ACHTUNG!
Kinder jünger als 3 Jahre sind fernzuhalten, es sei dess, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist!
ACHTUNG!
Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführ- ren!
ACHTUNG!
Das nebenstehende Symbol ist am Heizgerät angebracht und bedeut, dass das Heizgerät nicht abgedeckt werden damit!
! ACHTUNG!
Teile des Gerätes können sehr heißt werden und Verbrennungen verursichen. Besondere Vorsicht ist bei Kindern oder schutzbedürftigen Personen geboten!
ACHTUNG!
Das Gerät ist so zu installmenten, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!
ACHTUNG!
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienst-vertretung oder einer vergleichbar qualifi-zierten Person ausgetauscht werden, um Gefahrenquellen auszuschalten!
2. Montage, Mindestabstände
ACHTUNG!
Das Gerät nicht unter einer Wandsteckdose installieren!
ACHTUNG!
Deckemontage ist nicht zulässig!
ACHTUNG!
Die mitgelieferten Original-Wandhalter müssen verwendet werden.
HINWEIS
Natursteinheizung so montieren, dass die Geräteanschlussleitung nach unten verläuft.
Die Montage an einer Holzwand ist zulässig.
Die Geräte können horizontal oder vertikal an der Wand montiert werden.
Sie sind so anzubRINGen, dass brennbare Gegenstände nicht entzündet werden können.

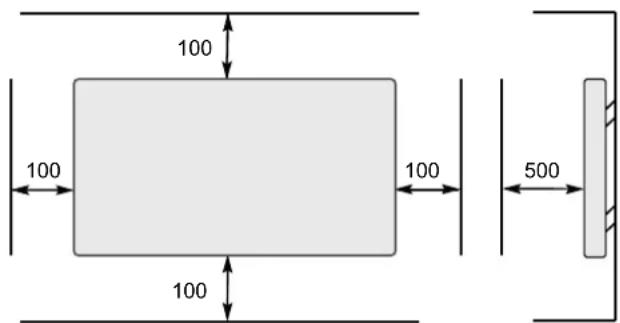

Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 500mm vorzusehen.
Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Eventuelle Unebenheiten fachgerecht ausgleichen. Alle Maße in mm.
Bei der Installation des Heizgerätes mit Netzanschlu SSDose und Raumthermostat ist der Schutzbereich nach VDE 100-701 zwingend zu beachten.
Wandmontage
Bei vertikaler Montage müssen die Wandhalter um 90^ gedreht werden, damit die Einführungsschlitze nach unten zeigen.
Vorsicht beim anschließenden festdrehen der Wandhalter. Bruchgefahr!
Die Befestigungslöcher für die Wandhalter bohren und dubeln.
Befestigungsschrauben eine Umdrehungen eindreten.
Heizgerät in die Befestigungsschrauben einhängen.
Die untere Befestigungsschraube leicht festdrehen.
Die beiden oberen Befestigungsschrauben festdrehen. Diese dieren als Sicherung gegen versehentliches aushängen.
HINWEIS
Darauf achten, dass das Heizgerät spannungsfrei an der Wand hangt.
| Modelle Maß A | Maß B Maß C | ||
| MH 4 380 mm 180 mm | mm 180 mm | ||
| MH 7 780 mm 180 mm | mm 180 mm | ||
| MH 9 780 mm 280 mm | mm 230mm | ||
| MH 12 780 mm 380 mm | mm 280 mm | ||
| MH 15 1030 mm | 380 mm 280 mm | ||
| MH 17 1130 mm | 380 mm 280 mm |

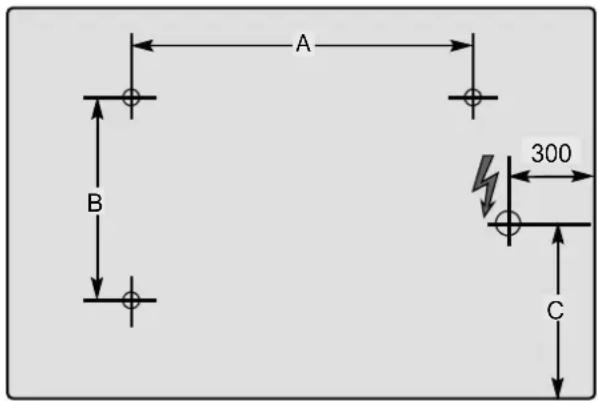

Bohrmaße, Netzleitung: Ansicht auf Vorderseite
3. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen.
Esistempfehlenswert, fur die Stromversorgung eenenigenen Stromkreis vorzusehen.
Das Heizgerät ist für Festanschluss an eine Wandanschlussdose vorgesehen. Die Geräteanschlussleitung muss nach unten verlaufen. Das Gerät ist schutzisoliert, d.h. es wird kein Schutzleiter besteht.
Das Gerätarf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden.
Anschluss nur an fest verlegte Leitungen!
In der elektrischen Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3mm Kontaktoffnung an jedem Pol (z.B. Sicherungsautomat).
4. Inbetriebnahme
Bevor das Gerät im Heizbetrieb eingesetzt wird, ist nachfolgend beschriebene Erstinbetriebnahme zur Ausheizung einer eventuell vorhanden Restfeuchte in der Vergussmasse durchzuführen:
Heizgerät 15 Minuten lang aufheizen.
Heizgerät 60 Minuten lang abkühlen halten (Raumthermostat ausschalten bzw. auf minimale Einstellung).
Diesen Vorgang 2-3 mal wiederholen.
5. Heizbetrieb
HINWEIS
Das Gerät nur zur Raumlufterwärung innerhalb geschlossener Räume verwenden.
Der Betrieb des Heizgerätes ist ausschließlich zulässig in Verbindung mit einem externen
Raumthermostat, der folgende Funktionen beinhaltet:
■ Elektronisch geregeltes Wochenprogramm,
adaptive Regelung des Heizbeginns,
weitere Energiesparfunktionen.
Bitte beachten Sie hierzu die Bedienungsanleitung des Raumthermostaten.
Empfohlener Raumthermostat: Dimplex DTB-2R
6. Störungen
Wenn das Heizgerät keine Wärme abgibt, prüfen Sieitte die Temperatureinstellung am Raumthermostat, dann ob die Sicherung in der Stromverteilung eingeschaltet ist.
Zu Ihrer Sicherheit ist das Heizgerät mit einem in der Natursteinheziehung integrierten Überhitzungsschutz ausgerüstet. Bei unzulässiger Erwärzung der Natursteinheziehung (z.B. durch Verhängen oder Zustellen des Heizgerätes), schaltet das Gerät automatisch ab. Vor Wiederinbetriebnahme des Heizgerätes beseitigen Sie die Ursachen für das Ansprechen des Überhitzungsschutzes.
Ist das Gerät ausreichend abgekühlt, schaltet der Überhitzungsschutz automatisch wieder zu und das Gerät kann wieder in Betrieb genommen werden.
Kann die Störung nicht behoben werden, wenden Sie sichitte an ihre Elektrofachwerkstatt oder an die Service-Zentrale fur Dimplex-Geräte.itte die auf dem Typsschild angebrachte E-Nummer bereit halten.
7. Reinigung
Das Gerät muss vor dem Reinigen ausgeschelt und abgekühlt sein. Dazu Raumthermostat auf AUS stellen. Die Außenseite kann durch Abwischen mit einem weichen, feuchten Lappen gereinigt und dann getrocknet werden.
Zur Reinigung ist Wasser vollig ausreichend. Keine Scheuerpulver oder sonstige chemische Mittel verwenden, da diese die Oberfläche beschädigen konnen.
8. Garantie
Für diese Produkt übernehmen wir 5 Jahre Garantie gemäß unseren Garantiebedingungen.
Bei einer Natursteinheziehung sind Zeichnung, Farbe und Bearbeitung nie ganz einheitlich. Abweichungen von Prospekten und Mustern sind deshalb kein Grund zur Reklamation oder Rückgabe. Es ist ganz natürlich, dass durch die Beheziehung Haarrisse auftreten konnen. Diese beeinträchtigen jedoch weder die Heizleistung noch die Sicherheit des Heizgerätes.
9. Entsorgungshinweis
Das Gerät nicht im allgemeinen Hausmüll entsorgen, sondern einer ortlichen Entsorgungsstelle zuführen.
10. Technische Daten
| Gerätotyp MH 4 MH 7 MH 9 MH 12 MH 15 | MH 17 | ||||||
| Nennspannung 1/N, 230 V ~ | |||||||
| Schutzart IP66, strahlwassergeschützt | |||||||
| Abmessungen (B x H x T) 600 x 400 x | 70 mm | 1000 x 400 x70 mm | 1000 x 500 x70 mm | 1000 x 600 x70 mm | 1250 x 600 x70 mm | 1350 x 600 x70 mm | |
| Gewicht | 22 kg | 35 kg | 40 kg | 51 kg | 62 kg | 70 kg | |
| Wärmeleistung | |||||||
| Nennwärmeleistung | Pnom | 0,35 kW | 0,65 kW | 0,85 kW | 1,15 kW | 1,45 kW | 1,65 kW |
| Mindestwärmeleistung(Richtwert) | Pmin | 0,35 kW | 0,65 kW | 0,85 kW | 1,15 kW | 1,45 kW | 1,65 kW |
| Maximale kontinuierlicheWärmeleistung | Pmax, C | 0,35 kW | 0,65 kW | 0,85 kW | 1,15 kW | 1,45 kW | 1,65 kW |
| Eigenverbrauch | |||||||
| Bei Nennwärmeleistung | eImax | 0,0 W | 0,0 W | 0,0 W | 0,0 W | 0,0 W | 0,0 W |
| Bei Mindestwärmeleistung | eimin | 0,0 W | 0,0 W | 0,0 W | 0,0 W | 0,0 W | 0,0 W |
| Im Bereitschaftszustand | eISB | 0,0 W | 0,0 W | 0,0 W | 0,0 W | 0,0 W | 0,0 W |
| Regelorgan für Wärmeabgabe | |||||||
| Externer elektronischer Raumtemperaturregler mit Wochenprogramm und adaptiver Regelung des Heizbeginns und gegebenenfalls weitere- ren Energiesparfunktionen. | |||||||
