Type de produit	Chauffage à infrarouges
Marque	Dimplex
Modèle	BK 1202 S
Dimensions (L x H x P)	768 x 100 x 92 mm
Poids	1,7 kg
Tension nominale	230-240 V ~, 1/N/PE
Indice de protection	IP24 (protection contre les projections d'eau)
Puissance thermique nominale	1,2 kW
Puissance minimale	0,6 kW
Réglages de puissance	3 positions : Arrêt, 600 W, 1200 W
Type de contrôle	Manuel à deux paliers (interrupteur à tirette)
Angle d'inclinaison	Jusqu'à 40° vers le bas (appareil froid)
Hauteur de montage minimale	1,8 m
Distance minimale avant	65 cm par rapport aux objets
Installation	Murale horizontale uniquement (pas au plafond)
Entretien et nettoyage	Chiffon humide, pas de produits abrasifs ; dépoussiérage avec pinceau
Sécurité	Surveillance enfants (moins de 3 ans interdits sans surveillance) ; ne pas couvrir ; éviter matériaux inflammables
Pièces détachées	Commandables en ligne (éléments de chauffage, etc.)
Garantie	2 ans
Mise au rebut	Ne pas jeter avec les ordures ménagères, déposer en déchèterie

FOIRE AUX QUESTIONS - BK 1202 S DIMPLEX

Quelle est la hauteur de montage minimale pour le BK 1202 S ?

La hauteur minimale de montage est de 1,8 m du sol au bas de l'appareil.

Comment nettoyer le chauffage infrarouge ?

Avant tout nettoyage, coupez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour l'extérieur et un pinceau à poils souples pour la poussière. N'utilisez pas de produits abrasifs.

Puis-je utiliser cet appareil dans une salle de bain ?

L'appareil a un indice de protection IP24 contre les projections d'eau, mais il ne doit pas être installé de manière à pouvoir être touché par une personne dans la baignoire ou sous la douche. Respectez les distances de sécurité.

Quels sont les réglages de puissance disponibles ?

L'interrupteur à tirette permet de choisir entre Arrêt (0), 600 W (position 1) et 1200 W (position 2).

Comment remplacer un élément chauffant ?

Le remplacement doit être effectué par un spécialiste. Débranchez l'appareil, retirez la grille avant, déconnectez les fils, retirez les broches de fixation et installez le nouvel élément.

L'appareil peut-il être installé au plafond ?

Non, l'installation au plafond ou à la verticale n'est pas autorisée. L'appareil doit être monté horizontalement sur un mur vertical.

Quelle est la distance minimale à respecter devant l'appareil ?

Maintenez une distance d'au moins 65 cm entre la face avant de l'appareil et tout objet ou personne.

Pourquoi mon appareil ne chauffe-t-il pas ?

Vérifiez d'abord que l'affichage n'est pas sur 0 (arrêt). Ensuite, contrôlez le disjoncteur dans le tableau électrique. Si le problème persiste, contactez un électricien.

Où puis-je commander des pièces de rechange ?

Les pièces de rechange peuvent être commandées en ligne sur le site de Glen Dimplex. Vous aurez besoin du modèle et du numéro FD.

L'appareil est-il sûr pour les enfants ?

Les enfants de moins de 3 ans doivent être tenus à l'écart ou sous surveillance constante. Les enfants de 3 à 8 ans peuvent allumer/éteindre l'appareil sous surveillance, mais ne doivent pas le nettoyer ni l'entretenir. Les surfaces deviennent très chaudes, soyez prudent.

MODE D'EMPLOI BK 1202 S DIMPLEX

Chauffage à infrarouges

Stufetta radiante a infrarossi

Infrarood straler

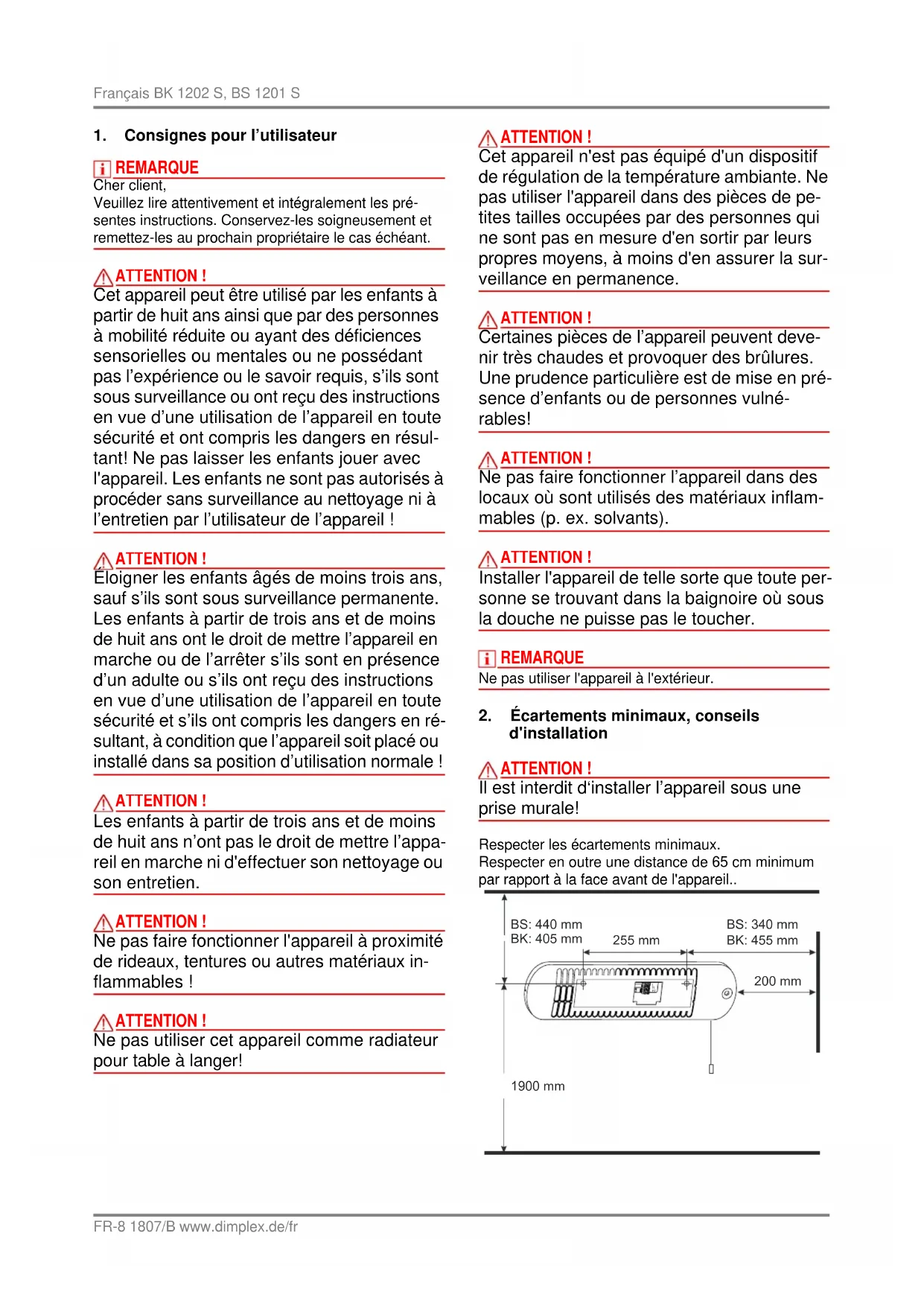

1. Consignes pour l'utilisateur

i REMARQUE

Cher client,

Veuillez lire attentivement et intégralement les présentes instructions. Conservez-les soigneusement et remettez-les au prochain propriétaire le cas échéant.

ATTENTION!

Cet appareil peut être utilisé par les enfants à partir de huit ans ainsi que par des personnes à mobilité réduite ou ayant des déficiencies sensorielles ou mentales ou ne possédant pas l'expérience ou le savoir requis, s'ils sont sous surveillance ou ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et ont compris les dangers en résultant! Ne pas laisser les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à procéder sans surveillance au nettoyage ni à l'entretien par l'utilisateur de l'appareil !

ATTENTION!

Éloigner les enfants âgés de moins trois ans, sauf s'ils sont sous surveillance permanente. Les enfants à partir de trois ans et de moins de huit ans ont le droit de mettre l'appareil en marche ou de l'arrêter s'ils sont en présence d'un adulte ou s'ils ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et s'ils ont compris les dangers en résultant, à condition que l'appareil soit placé ou installé dans sa position d'utilisation normale !

ATTENTION!

Les enfants à partir de trois ans et de moins de huit ans n'ont pas le droit de mettre l'appareil en marche ni d'effectuer son nettoyage ou son entretien.

ATTENTION!

Ne pas faire fonctionner l'appareil à proximité de rideaux, tentures ou autres matériaux inflammables !

ATTENTION!

Ne pas utiliser cet appareil comme radiateur pour table à langer!

ATTENTION!

Cet appareil n'est pas équipé d'un dispositif de régulation de la température ambiante. Ne pas utiliser l'appareil dans des pièces de petites tailles occupées par des personnes qui ne sont pas en mesure d'en sortir par leurs propres moyens, à moins d'en assurer la surveillance en permanence.

ATTENTION!

Certaines pièces de l'appareil peuvent devenir très chaudes et provoquer des brûlures. Une prudence particulière est de mise en présence d'enfants ou de personnes vulnérables!

ATTENTION!

Ne pas faire fonctionner l'appareil dans des locaux où sont utilisés des matériaux inflammables (p. ex. solvants).

ATTENTION!

Installer l'appareil de telle sorte que toute personne se trouvant dans la baignoire où sous la douche ne puisse pas le toucher.

i REMARQUE

Ne pas utiliser l'appareil à l'extérieur.

2. Écartements minimaux, conseils d'installation

ATTENTION!

Il est interdit d'installer l'appareil sous une prise murale!

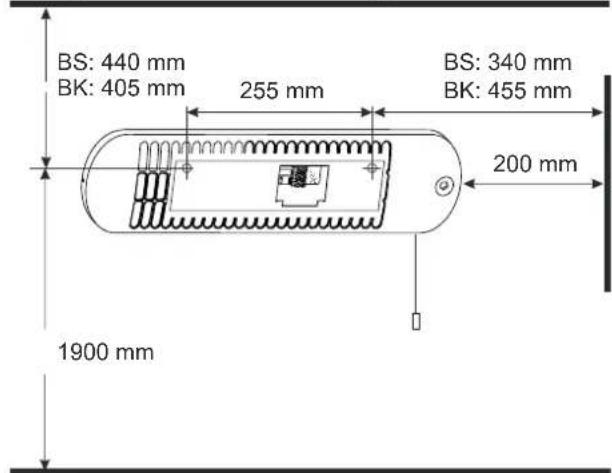

Respecter les écartements minimaux.

Respecter en outre une distance de 65 cm minimum par rapport à la face avant de l'appareil..

Retirer de la zone de rayonnement de l'appareil de chauffage tout objet facilement inflammable.

L'appareil de chauffage doit être installé à l'horizontale sur un mur vertical, comme illustré sur la figure.

La hauteur minimale de montage est de 1,8 m.

Un montage au plafond ou à la verticale n'est pas autorisé.

Lors du montage, respecter impérativement les zones de sécurité spécifiées dans les directives d'installation en vigueur.

À l'issue du montage, la prise secteur doit rester accessible.

Le rayonnement thermique de l'appareil peut entraîner le noircissement de la surface sur laquelle il est monté.

i REMARQUE

Il est permis de monter l'appareil sur une paroi en bois

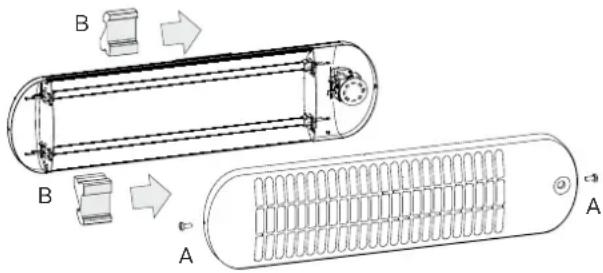

Retirer les cales de transport

■ Desserrer les vis (A) puis retirer la grille frontale.
■ Retirer les cales (B) des éléments de chauffage.
■ Remettre en place la grille frontale.

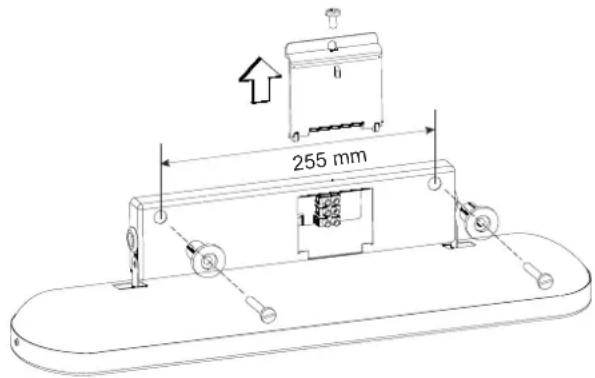

3. Montage mural

Pour pouvoir respecter la hauteur minimale de montage de 1,8 m, percer les trous de fixation du support mural à 1,9 m de hauteur.

■ Desserrer la vis du capot de l'enceinte de raccordement et retirer le capot.
■ Faire basculer le chauffage à infrarouges vers l'avant.
- Sur une paroi verticale, marquer l'emplacement des trous de fixation avant de les percer et de les munir d'une cheville.
Introduire les pièces d'écartement et les vis dans les ouvertures du support mural et visser l'appareil.

4. Branchements électriques

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel ou par le service après-vente. Mettre le chauffage à infra-rouges à la terre!

Raccordement uniquement sur des lignes fixes.

Les fils de connexion du câble d'alimentation secteur doivent être équipés d'une gaine de protection résistante à la chaleur.

L'installation électrique fixe doit être pourvue d'un dispositif de coupure ayant une distance d'ouverture des contacts d'au moins 3 mm sur chaque pôle (coupe-circuit automatique par exemple)

1. Pour l'alimentation électrique de l'appareil, il est recommandé de mettre en place un circuit électrique propre. Mode utilisation

L'actionnement, éventuellement répété, de l'interrupteur à tirette permet de régler le niveau de chauffage souhaité. Celui-ci apparaît dans la fenêtre d'affichage.

En position 0, l'appareil est à l'arrêt.

Le chauffage à infrarouges réchauffe les objets ou personnes qui se trouvent dans la zone de rayonnement sans pour autant chauffer directement l'air ambiant.

Le chauffage à infrarouges peut être incliné vers le bas (angle de 40° maximum).

ATTENTION!

Ne procéder au réglage de l'angle d'inclinaison que lorsque l'appareil est froid. Risque de brûlures!

Puissance de sortie en fonction de la position du

Type	Affichage 0	Affichage 1	Affichage 2	Affichage 3
BK 1202	Arrêt 600 W	600 W 1200	W
BS 1201	Arrêt 600 W	600 W 1200	W

commutateur

W = puissance indiquée en watts

6. Nettoyage

Avant de procéder au nettoyage, mettre l'appareil à l'arrêt et le laisser refroidir. Attention ! Ne pas toucher à mains nues le réflecteur et l'élément de chauffage.

Les surfaces extérieures de l'appareil peuvent être nettoyées au moyen d'un chiffon humide avant d'être séchées avec soin. Ne pas utiliser de produit abrasif, ni de produit de polissage. Débarrasser l'appareil de la poussière qui s'y est accumulée en utilisant un pinceau à poils souples et longs.

Les appareils très sales doivent être nettoyés par un spécialiste.

7. Dysfonctionnements

En cas de défaillance, isoler l'appareil de l'alimentation électrique. Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants:

L'affichage indique-t-il 0 ?

Le dispositif de protection (situé dans la boîte de fusibles) s'est-il déclenché ?

Si vous n'êtes pas en mesure de remédier au dysfonctionnement, veuillez vous adresser à votre électricien. Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Thermal Solutions.

Tél. [phone]

Fax: [phone]-924545

Mail: [e-mail]

Pour nous permettre de traiter votre commande, veuillez nous communiquer le type et la date de fabrication FD de l'appareil. Vous trouverez ces informations sur la plaque signalétique de l'appareil.

i REMARQUE

Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après-vente.

8. Commande de pièces de rechange

Les pièces de rechange peuvent être commandées auprès de Glen Dimplex par Internet, sur :

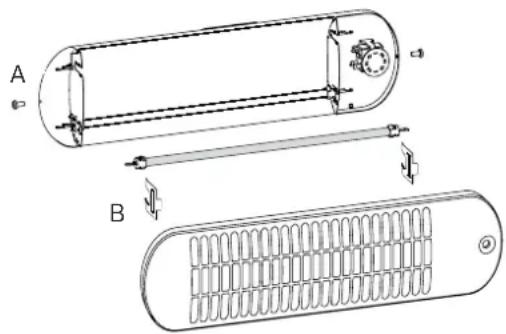

9. Remplacement des éléments de chauffage

Seul un spécialiste est habilité à remplacer un élément de chauffage.

Mettre l'appareil de chauffage hors tension et le laisser refroidir. Ne pas toucher à mains nues le réflecteur et l'élément de chauffage. Utiliser un chiffon pour ne pas endommager la surface.

■ Desserrer les vis de la grille frontale (A), puis retirer la grille elle-même.
■ Retirer les connecteurs plats au moyen de l'outillage approprié.
■ Faire sortir les deux broches de fixation (B).
■ Détacher l'élément de chauffage.
■ Introduire l'élément de chauffage de remplacement.

Le montage s'effectue en procédant dans l'ordre inverse à celui du démontage.

10. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

11. Remarque sur la mise au rebut de l'appareil

L'appareil ne doit pas être éliminé avec les ordures ménagères mais via un poste local d'élimination.

1. Caractéristiques techniques

Modèle BK 1202 S BS 1201		S
Tension nominale 1/N/PE, 230 - 240 V~
Indice de protection IP24, contre les projections d'eau
Dimensions montage (l x h x p)		768 x 100 x 92 mm	526 x 140 x 92 mm
Poids 1,7 kg 1,6 kg
Puissance thermique
Puissance thermique nominale	P_nom	1,2 kW 1,2 kW
Puissance thermique minimale (indicative)	P_min	0,6 kW 0,6 kW
Puissance thermique maximale continue	P_max, c	1,2 kW 1,2 kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	eI_max	0,0 W	0,0 W
À la puissance thermique minimale	eI_min	0,0 W	0,0 W
En mode veille	eI_SB	0,0 W	0,0 W
Type de contrôle
Contrôle à deux paliers manuels, pas de contrôle de la température ambiante
