Producttype	Slimme radiatorthermostaat
Merk	AVM
Model	FRITZ!DECT 302
Afmetingen (L x H x D)	51 x 51 x 90 mm
Gewicht	220 g
Voeding	3 AA-batterijen (inbegrepen)
Ventielschroefdraad	M30 x 1,5 mm
Draadloos bereik	Tot 40 m
Radiostandaard	DECT (1880-1900 MHz)
Max. zendvermogen	250 mW
Gebruikstemperatuur	0 °C tot 50 °C
Belangrijkste functies	Boost, vorstbeveiliging, weekprogrammering, vakantiemodus, knopvergrendeling
Configuratie	Via FRITZ!Box Interface (http://fritz.box)
Inhoud van de set	1 thermostaat, 3 AA-batterijen, Danfoss RA-adapter, schroef en moer
Compatibele adapters	Optioneel verkrijgbaar (zie online help)
Onderhoud en reiniging	Reinigen met een droge doek; vervang indien nodig de batterijen
Veiligheid	Alleen voor gebruik binnenshuis; niet openen of aanpassen; let op de polariteit van de batterijen
Aanbevolen batterijen	Varta Industrial Pro AA, GP Super Alkaline LR6, Varta Longlife Max Power AA, Duracell Industrial AA
Niet geschikte batterijen	Oplaadbare batterijen (beperkt gebruik) en zink-koolstofbatterijen
Repareerbaarheid	Reserveonderdelen (adapters) beschikbaar; reparatie door professional aanbevolen
Milieu	Niet bij het huishoudelijk afval gooien

Veelgestelde vragen - FRITZ!DECT 302 AVM

Hoe registreer ik de FRITZ!DECT 302 op de FRITZ!Box?

Druk op de Menu-knop op de thermostaat om het registratieproces te starten. Druk vervolgens op de Connect-knop van uw FRITZ!Box of houd de DECT-knop 6 seconden ingedrukt. Het verbindingspictogram verschijnt op het scherm zodra de registratie is gelukt.

Hoe installeer ik de thermostaat op de radiator?

Verwijder de oude thermostaat. Schroef de FRITZ!DECT 302 met de hand op het ventiel (schroefdraad M30 x 1,5 mm). Gebruik indien nodig de meegeleverde Danfoss RA-adapter. Na montage past het apparaat automatisch de ventielslag aan.

Hoe gebruik ik de Boost-functie?

Druk op de Boost-knop (vlampictogram) om de verwarming op vol vermogen in te schakelen. Gebruik de + en - knoppen om de duur in te stellen. Druk nogmaals op de Boost-knop om de functie te stoppen.

Hoe gebruik ik de vorstbeveiligingsfunctie?

Druk op de Vorstbeveiliging-knop (sneeuwvlokpictogram) om een minimale temperatuur te handhaven. Stel de duur in met de + en - knoppen. Druk nogmaals op de knop om te deactiveren.

Hoe vergrendel ik de knoppen om wijzigingen te voorkomen?

Houd de Menu-knop 2 seconden ingedrukt, vervolgens het Vergrendeling-pictogram (hangslot) 2 seconden. De vergrendeling kan ook worden uitgeschakeld via de FRITZ!Box interface.

Hoe wijzig ik handmatig de temperatuur?

Druk op de + of - knoppen om de temperatuur te verhogen of te verlagen. De handmatige wijziging blijft actief tot het volgende programmeerpunt in de weekplanning.

Hoe plan ik een weekprogramma?

Ga naar de FRITZ!Box interface via http://fritz.box. Ga naar Smart Home > Apparaten en groepen, selecteer uw FRITZ!DECT 302 en klik op Planning om de verwarmingstijden in te stellen.

Wat moet ik doen als het scherm een foutmelding weergeeft?

Controleer of de thermostaat correct op het ventiel is gemonteerd. Als het aanpassen van de ventielslag mislukt, demonteer en monteer het apparaat opnieuw. Raadpleeg de online help van de FRITZ!Box voor meer details.

Welke batterijen moet ik gebruiken?

Gebruik kwaliteits AA alkaline batterijen: Varta Industrial Pro, GP Super Alkaline LR6, Varta Longlife Max Power of Duracell Industrial. Vermijd oplaadbare batterijen en zink-koolstofbatterijen.

Hoe reset ik naar de fabrieksinstellingen?

Houd de Menu-knop 2 seconden ingedrukt, druk vervolgens op de pijl > om naar het menu te gaan. Selecteer Standaardinstellingen laden. Alle instellingen en verbindingen worden gewist.

GEBRUIKSAANWIJZING FRITZ!DECT 302 AVM

FRITZ!DECT 302 is een radiatorthermostaat die via DECT wordt verbonden met uw FRITZ!Box. De functies van de FRITZ!-DECT 302 worden uitgebreid beschreven in de onlinehulp:

1. Open een webbrowser en voer http://fritz.box in.
2. Klik in het menu op Smarthome > Apparaten en groepen.
3. Klik op ?

Vereisten

• Een FRITZ!Box met DECT-ondersteuning voor de volledige functionaliteit.
  • FRITZ!OS 6.83 of nieuwer (uitzondering: FRITZ!Box 7312/7412).

Omvang van de leve- ring

Afbeelding Aantal/omschrijving

	1 × FRITZ!DECT 302
	3 batterijen AA (ge-plaatst)
	Adapter voor ventiel Danfoss RA
	1 adapterschroef en moer

Veiligheidsinstructies

-Gebruik FRITZ!DECT 302 alleen binnenshuis.
- Gebruik FRITZ!DECT 302 niet als er beschadigingen zichtbaar zijn.
- Verander FRITZ!DECT 302 niet. Het apparaat mag niet worden geopend, omgebouwd, aangepast of ondeskundig worden gerepareerd.
- Gebruik FRITZ!DECT 302 op droge en stofvrije plaatsen.
- Gebruik FRITZ!DECT 302 alleen volgens de aanwijzingen in deze handleiding.
- Met oplaadbare batterijen beperkte werking!

Het gebruik van oplaadbare batterijen kan resulteren in een onjuiste inschatting van de gebruiksduur, een kortere gebruiksduur en onjuiste batterijwaarschuwingen.

- Let bij het plaatsen van de batterijen op de juiste polariteit!

- Gebruik batterijen van uitstekende kwaliteit!

Geschikte batterijen zijn Varta Industrial Pro AA, GP Super Alkaline LR6 Varta Longlife Max Power AA of Duracell Industrial AA. Zinkkoolstofbatterijen zijn

niet geschikt voor het gebruik.

• Verwijder lege batterijen onmiddellijk uit FRIT-Z!DECT 302. Gebruik geen gebruikte en nieuwe batterijen door elkaar.
• Houd batterijen uit de buurt van kinderen en vermijd contact met de huid, ogen en slijmvliezen. Als u in contact komt met accuzuur, spoel dan onmiddellijk met overvloedig helder water en schakel een arts in.

Ontploffingsgevaar!

Letsel als gevolg van ontploffing of brandwonden door onjuiste omgang met de batterijen. Probeer de batterijen niet op te laden, kort te sluiten of te openen!

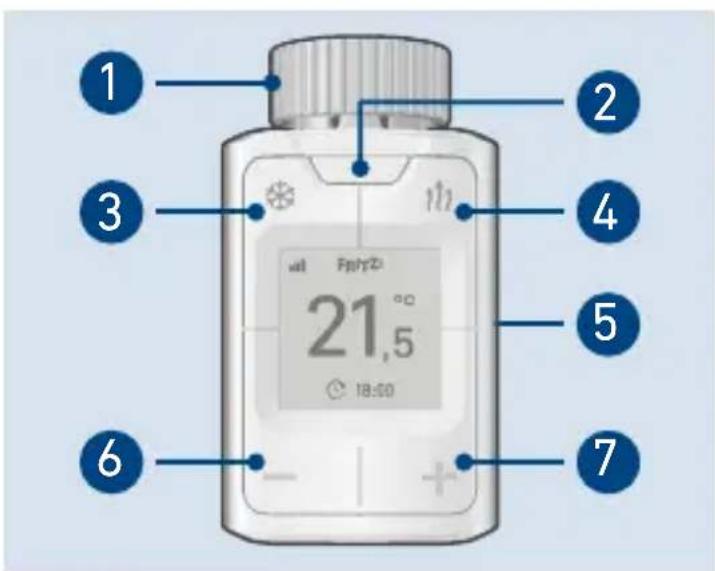

Apparaatoverzicht

1. Wartelmoer
2. Menu
3. Vorstbeveiligingsfunctie

4. Boostfunctie

5. Deksel batte-rijvak

6. Temperatuur verlagen
7. Temperatuur verhogen

Pictogrammen

	Draadloze verbinding
	Vorstbeveiligingsfunctie
	Boostfunctie
	Toetsblokkering
	Schakeltijdstip
	Vakantieschakeling
	Batterijen bijna leeg.
	Aanmelden starten
	Montage starten
	Fabrieksinstellingen laden
	Scherm draaien
	Informatie
	Volgende menupagina
	Terug

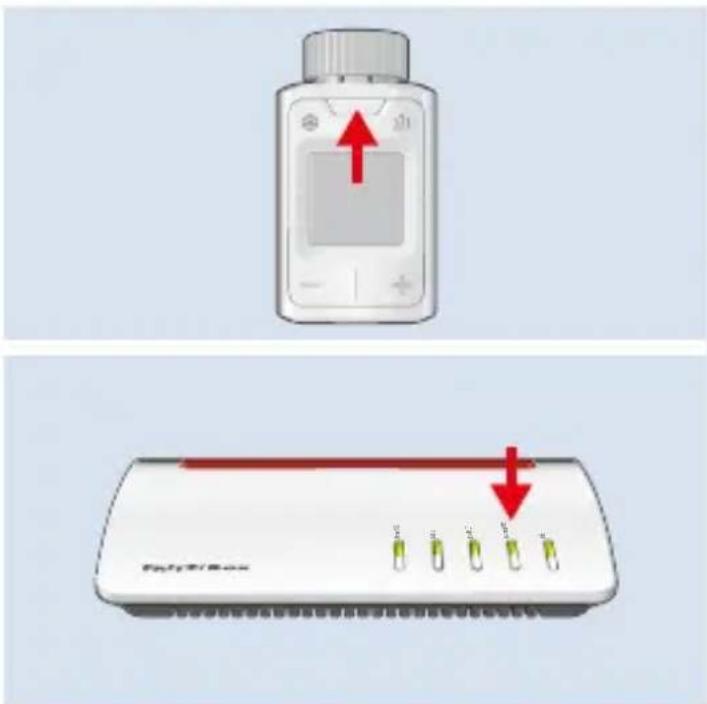

Aanmelden

1. Druk op de toets Menu om het aanmelden te starten.

2. Druk op de toets Connect van uw FRITZ!Box. of

Houd de toets DECT van uw FRITZ!Box gedurende 6 seconden ingedrukt.

Als het aanmelden is gelukt, verschijnt het pictogram op het scherm en FRITZ!DECT 302 is gereed voor montage op de radiator.

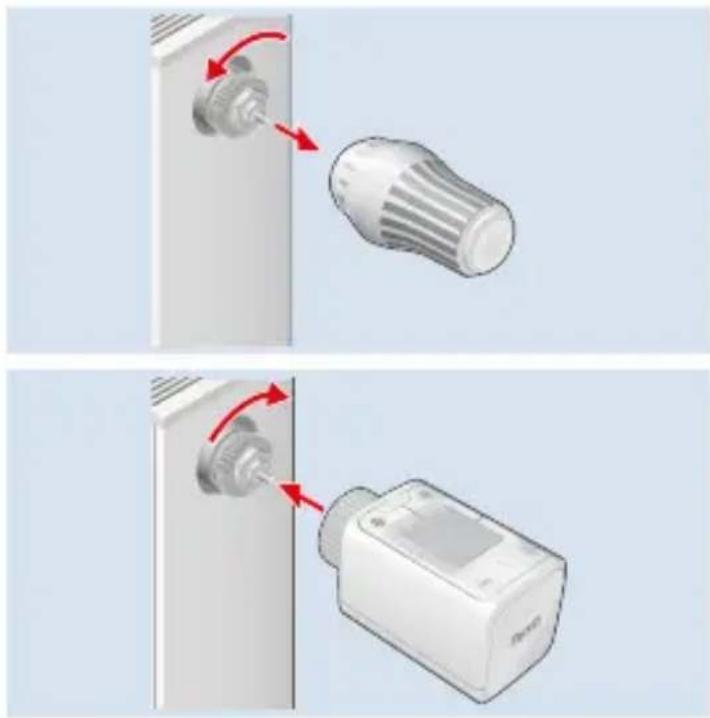

Monteren

Op radiatorventielen met de maten M30 × 1,5 mm kunt u FRITZ!DECT 302 zonder adapter monteren.

1. Demonteer de thermostaat.

U hoeft zich geen zorgen te maken, er kan geen water naar buiten komen als u de thermostaat verwijdert.

1. Monteer FRITZ!DECT 302. Draai de FRITZ!DECT 302 met de wartelmoer slechts handvast aan.

Te vast aandraaien kan de schroefdraad van de wartelmoer en de radiator beschadigen.

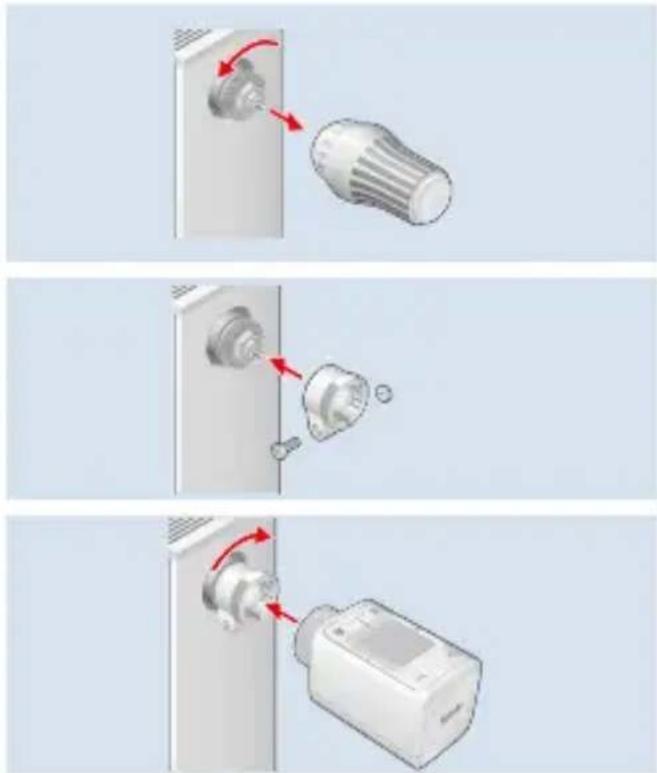

Monteren met adapter

Als FRITZ!DECT 302 niet op het ventiel past, gebruik dan een adapter. In de online-hulp vind u compatibele adapters, zie pagina 63.

1. Demonteer de thermostaat.

U hoeft zich geen zorgen te maken, er kan geen water naar buiten komen als u de thermostaat verwijdert.

1. Monteer de adapter.

2. Monteer FRITZ!DECT 302.

Ventielstift aanpassen

Volg na de montage de instructies op het scherm.

• De ventielstift is aangepast als FRITZ!DECT 302 een temperatuur aangeeft.
• Het aanpassen van de ventielstift is mislukt als FRITZ!DECT 302 een foutmelding toont. Controleer of FRITZ!DECT 302 juist is gemonteerd.

Door het aanpassen van de ventiels-tift is FRITZ!DECT 302 gereed en kan worden ingesteld, zie „Instellen“.

Instellen

1. Open een webbrowser en voer http://fritz.box in.
   De gebruikersinterface van de FRITZ!Box verschijnt.
2. Klik in het menu op Smarthome > Apparaten en groepen.
3. Klik op ✅ achter uw FRITZ!DECT 302.

Het smarthomeprofiel verschijnt. In het smarthomeprofiel kunt u alle instellingen voor uw FRITZ!DECT 302 configu- reren.

Menu

Menu openen

Houd de toets Menu gedurende 2 seconden ingedrukt.

Tijdschema openen

Druk op de toets Menu.

Configureer in het menu de volgende instellingen voor FRITZ!DECT 302:

•Aanmelden starten
- Montage starten
•Fabrieksinstellingen laden
- Scherm draaien

Wijzigen van de temperatuur

Temperatuur wijzigen

Druk op de toets - of +.

Handmatige wijzigingen van de temperatuur blijven van kracht tot volgende ingestelde schakelpunt wordt bereikt. Daardoor wordt de ingestelde tijdschakeling niet gewijzigd.

Als FRITZ!DECT 302 is opgenomen in een groep, wordt de functie toegepast op alle apparaten in de groep.

Boostfunctie

Met de Boost-functie zet u de verwarming gedurende een periode op de hoogste stand.

Inschakelen

1. Druk op de toets
2. Selecteer met de toetsen - en + gedurende hoe lang de functie actief moet zijn.

Uitschakelen

Druk opnieuw op de toets m.

Als FRITZ!DECT 302 is opgenomen in een groep, wordt de functie toegepast op alle apparaten in de groep.

Vorstbeveiligings- functie

Met de vorstbeveiligingsfunctie kan het verwarmen gedurende een bepaalde periode handmatig worden beeindigd.

Inschakelen

1. Druk op de toets

1. Selecteer met de toetsen - en + gedurende hoe lang de functie actief moet zijn.

Uitschakelen

Druk opnieuw op de toets

Als FRITZ!DECT 302 is opgenomen in een groep, wordt de functie toegepast op alle apparaten in de groep.

Toetsblokkering

De toetsblokkering voorkomt dat bij de FRITZ!DECT 302 instellingen worden gewijzigd.

In- en uitschakelen

1. Druk op de toets Menu.
2. Houd de toets ✝ gedurende 2 seconden ingedrukt.

Via de gebruikersinterface van de FRITZ!Box kunt u de toegang voor FRITZ!Fon, App en de FRITZ!Box-gebruikersinterface deactiveren.

Fabrieksinstellingen

Fabrieksinstellingen laden

1. Houd de toets Menu gedurende 2 seconden ingedrukt.
2. Druk op de toets waarnaast in het scherm het teken >staat.
3. Druk op de toets waarnaast in het scherm het teken ○ staat.

Als u voor FRITZ!DECT 302 de fabrieksinstellingen laadt, worden alle geconfigureerde instellingen en verbindingen verwijderd.

Batterijen vervangen

1. Open het batte-rijvak.

1. Verwijder de lege batterijen en plaats nieuwe.

1. Sluit het batte- rijvak.

1. Houd de toets Menu gedurende 2 seconden ingedrukt.
2. Druk op de toets waarnaast in het scherm het teken 🔊 staat.

Als op het scherm Na montage op OK drukken verschijnt, is FRIT-Z!DECT 302 voorbereid voor de demontage.

1. Demonteer FRITZ!DECT 302.

Technische gegevens

Afmetingen(b × h × d)	51 × 51 × 90 mm
Schroefdraad M30 × 1,5 mm
Gewicht 220g
Bedrijfstemperatuur	0 °C tot 50 °C(niet in natte envochtige ruimtes)
Bereik tot 40 m
Draadloze standaard DECT
Frequentiebereik 1880	- 1900 MHz
Zendvermogen(max.)	250 mW

Juridische informatie

EU-conformiteitsverklaring

AVM verklaart hierbij dat het apparaat voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-confor-miteitsverklaring kunt u in het Engels raadplegen op https://en.avm.de/service/declarations.

CE
