GEBRUIKSAANWIJZING CL14DSL HiKOKI

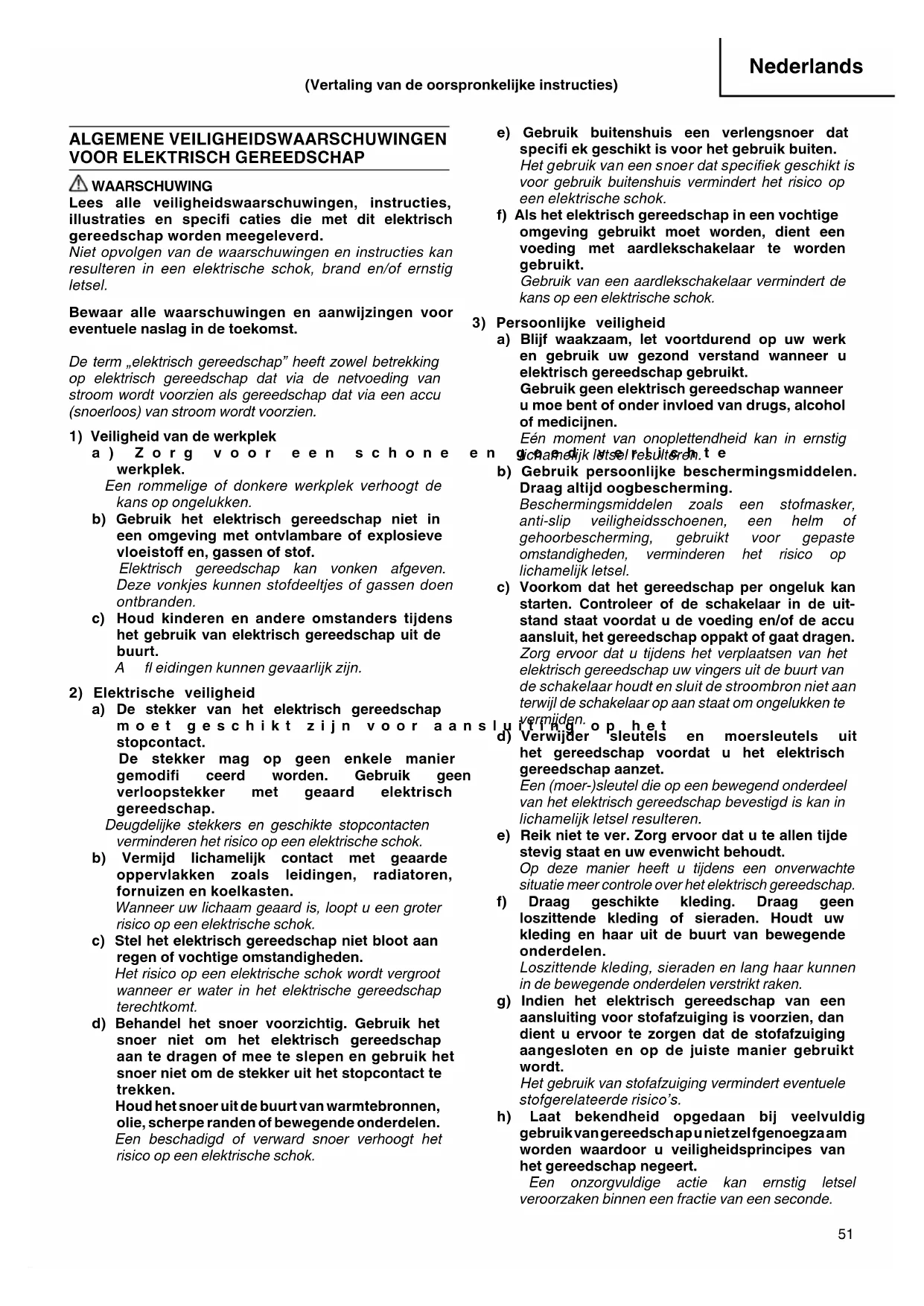

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifi caties die met dit elektrisch gereedschap worden meegeleverd. Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt. Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s. h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedsch ap u niet zel fgenoegza am worden waardoor u veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde. 0000BookCL14DSLWE.indb510000BookCL14DSLWE.indb51 2019/08/3012:11:592019/08/3012:11:5952 Nederlands

Bediening en onderhoud van elektrisch gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie. h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet. Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu. b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu’s. Het gebruik van andere accu’s kan letsel of brand veroorzaken. c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten. Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen. Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken. e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast. Beschadigde of aangepaste accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt. f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen. Blootstelling aan vuur of temperaturen boven de 130°C kan een explosie veroorzaken. g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven. Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. b) Probeer beschadigde accu’s nooit te repareren. Onderhoud aan accu’s dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel. VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. 0000BookCL14DSLWE.indb520000BookCL14DSLWE.indb52 2019/08/3012:11:592019/08/3012:11:5953 Nederlands VOORZORGSMAATREGELEN VOOR

SNOERLOZE DRAADEIND KNIPPER

1. Houd uw vingers nooit in de buurt van deze draadeind-

knipper als de schakelaar igedrukt wordt.

2. Gebruik dit apparaat niet voor andere doeleinden dan

voor het knippen van zachtstalen draadeinden. Dit gereedschap is speciaal ontworpen voor het knippen van zachtstalen draadeinden. Gebruik van het apparaat voor het knippen van koperen of roestvrij stalen draadeinden of schroeven zal leiden tot beschadiging van de schroefdraad, met als gevolg het niet meer kunnen opdraaien van moeren. Gebruik het apparaat nooit voor het knippen van geharde bouten, draadeinden met een verschillende diameter, wapenijzer, etc.

3. Plaats altijd knip-elementen van de juiste afmetingen,

overeenkomend met de diameter van het draadeind. Als u poogt een draadeind te knippen met knip- elementen van een verschillende diameter, zullen de draadeinden of de snijranden van de knip-elementen beschadigd worden.

4. Zorg dat de schroefdraad van de draadeiden en die

van de knipper goed in elkaar vallen, alvorens met het knippen te beginnen. Knippen als de schroefdraden niet goed in elkaar vallen, zal leiden tot beschadiging van de knipper en de draadeinden.

5. Als de knipper op de verkeerde manier is bevestigd of

als de bout voor het bevestigen van de knipper los zit, kan dit leiden tot beschadiging van de snijranden en een verkorte levensduur van de knip-elementen. Zorg dat u de knipper altijd goed bevestigd.

6. Bij knippen van lengtes dan minder dan 10 mm, zal

het draadeind te weinig worden ondersteund door de knipper, met als gevolg beschadiging van het apparaat. Knip nooit lengtes van minder dan 10 mm.

7. Bij knippen van draadeinden die zich in hoeken

bevinden of dicht tegen muren liggen, dient u erop te letten dat de minimale afstand tussen het draadeind en de knipper 8 mm bedraagt. Als de afstand minder dan 8 mm is, kan de knipper in aanraking komen met ander materiaal, met als gevolg beschadiging van het apparaat en de knip-elementen zelf.

8. Bij inspekteren, reinigen of vervangen van de knip-

elementen, dient u eerst de accu uit het apparaat te verwijderen. De schakelaar kan namelijk per ongeluk ingedrukt worden, met als gevolg ernstige ongelukken.

9. Als u dit apparaat in verhoogde posities gebruikt, let

dan goed op dat er zich niemand onder u bevindt als u aan het werk gaat. Plaats het gereedschap altijd op een plek waar dit niet naar beneden kan vallen.

10. Laad de batterij bij een temperatuur van 0 – 40°C. Een

temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De batterij kan niet bij een temperatuiur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 – 25°C.

11. Gebruik de acculader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

12. Voorkom dat stof of vuil in de aansluitopening van de

13. Demonteer de oplaadbare accu of acculader niet.

14. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

15. Gooi de batterij niet in het vuur. Een brandende batterij

16. Steek nooit een voorwerp in de ventilatie-openingen

van de acculader. Als er metalen of brandbare voorwerpen in de ventilatie- openingen van de acculader terecht komen, bestaat er gevaar voor elektrische schokken en kan de acculader beschadigd raken.

17. Breng de batterij naar de dealer waar deze gekocht

werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een ultgewerkte batterij niet weg.

18. Het gebruik van een uitgeputte accu zal de acculader

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In de gevallen 1 tot 3 die hieronder worden beschreven, kan tijdens het gebruik van dit product, zelfs indien u aan de schakelaar trekt, de motor stilvallen. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg is.

De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de batterij oververhit is door overbelasting,

kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de accu

ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. ○ Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op elektrische toestellen

of fittingen van sigarettenaanstekers in wagens. 0000BookCL14DSLWE.indb530000BookCL14DSLWE.indb53 2019/08/3012:12:002019/08/3012:12:0054 Nederlands

6. Gebruik de accu niet voor andere doeleinden dan deze

die gespecificeerd werden.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifieke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of drukken

of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een lek of

vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote statische

elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteopwekking,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik.

12. Dompel de batterij niet onder of laat geen vloeistoff en

erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. WAARSCHUWING Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu terechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten. ○ Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos. ○ Plaats de accu in het elektrisch gereedschap of bewaar de accu door deze stevig in het batterijdeksel te drukken totdat de ventilatieopeningen afgesloten zijn om kortsluiting te voorkomen. (Zie Afb. 1) TECHNISCHE GEGEVENS MACHINE Model CL14DSL CL18DSL Onbelaste slag 30 min

• Gewicht volgens EPTA-procedure 01/2014. Afhankelijk van de aangesloten accu. Het zwaarste gewicht wordt gemeten met BSL1460 (CL14DSL) en BSL36B18 (CL18DSL). CHARGER Model UC18YFSL Oplaadspanning 14,4 V – 18 V Gewicht 0,5 kg

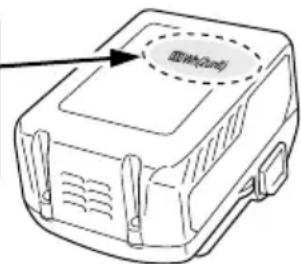

BETREFFENDE TRANSPORT VAN LITHIUM-

ION ACCU Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht. WAARSCHUWING Stel het transportbedrijf op de hoogte dat er een lithium- ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer. ○ Lithium-ion accu’s die een uitgangsvermogen van 100 Wh overschrijden worden b eschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures. ○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Schroefmaat M10 × 1,5 M8 × 1,25 M6 × 1 W3/8" × 1,5875 De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN ○ Knippen van zachtstalen draadeinden.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accvergrendel≈g om de batterij te verwijderen (zie Afb. 1 en 2). LET OP Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (zie Afb. 2). 0000BookCL14DSLWE.indb550000BookCL14DSLWE.indb55 2019/08/3012:12:002019/08/3012:12:0056 Nederlands OPLADEN Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

stopkontakt aan. Wanneer de stekker van de acculader in het stop- kontakt wordt gestoken, zal het controlelampje in rood knipperen. (Met tusserpozen van 1 sekonde)

2. Steek de batterij in het acculader.

Steek de batterij stevig in de oplader zoals in Afb. 3 getoond wordt. Tabel 1 Indications of the pilot lamp Het controlelampje licht op of knippert. Voor het laden Knippert (rood) Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Tijdens opladen Brandt (rood) Blift branden Na opladen Knippert (rood) Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Opladen onmogelijk Knippert (rood) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Er is iets mis met de accu of met het oplaad-apparaaat Oververhitting standby Knippert (rood) Brandt ongeveer 1 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). (2) Over de temperatuur en de oplaadtijd van de accu. De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2 Tabel 2 Acculader UC18YFSL Accu Type batterij Li-ion Geschikte temperatuur voor het opladen 0°C – 50°C Oplaadspanning V 14,4 18 Oplaadtijd, ongeveer (bij 20°C) BSL14xx serie BSL18xx serie Multivolt serie (8 cellen) (10 cellen) (10 cellen) min. BSL1430 : 45 BSL1440 : 60 BSL1450 : 75 BSL1460 : 90 BSL1830 : 45 BSL1840 : 60 BSL1850 : 75 BSL1860 : 90 BSL36A18 : 75 BSL36B18 : 120 OPMERKING De tijd voor het opladen verschilt afhankelijk van de omgevingstemperatuur en het spanningsvoltage.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (Met tussenpozen van 1 sekonde) (Zie Tabel 1) (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of het acculader.

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit. OPMERKING Verwijder na gebruik eerst de batterijen uit de lader en bewaar de batterijen op de juiste manier. 0000BookCL14DSLWE.indb560000BookCL14DSLWE.indb56 2019/08/3012:12:012019/08/3012:12:0157 Nederlands Betreff ende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterij de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de accu 2 à 3 maal bij kamer-temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint. LET OP ○ Wanneer de batterijlader onafgebroken wordt gebruikt, zal deze warm worden, waardoor fouten worden veroorzaakt. Nadat het laden is voltooid, wacht u best 15 minuten tot de volgende lading. ○ Als de batterij wordt herladen wanneer ze warm is door batterijgebruik of blootstelling aan zonlicht, kan het controlelampje groen oplichten. De batterij wordt niet herladen. Laat in dat geval de batterij afkoelen voor het laden. ○ Wanneer het controlelampje snel in rood knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie.

1. Voorbereiden en kontroleren van de werkomgeving

Zorg ervoor dat de werkplaats voldoet aan alle eisen die in de voorzorgsmaatregelen vermeld staan.

2. Kontroleren van de batterij

Zorg ervoor dat de batterij stevig geplaatst wordt. Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

3. Stand van de voorwaarts/achterwaarts-

keuzeschakelaar (1) Druk de voorwaarts/achterwaarts-keuzeschakelaar vanaf de rechterkant aan, zoals getoond in Afb. 4 (a). Knippen is mogelijk. (2) Als de voorwaarts/achterwaarts-keuzeschakelaar in de vergrendelstand wordt gezet, zoals getoond in Afb. 4 (b), zal de motor niet functioneren, zelfs al wordt de hoofdschakelaar ingetrokken. Als u het apparaat vervoert, niet gebruikt of als u stopt met knippen, zet de voorwaarts/achterwaarts-keuzeschakelaar dan in de vergrendelstand (Afb. 4 (b)). (3) Druk de voorwaarts/achterwaarts-keuzeschakelaar vanaf de linkerkant aan, zoals getoond in Afb. 4 (c). Trek de hoofdschakelaar nu in, terwijl u de keuzeschakelaar ingedrukt houdt en haal de knipper van het draadeind. Zet de voorwaarts/achterwaarts- keuzeschakelaar alleen in deze positie als de accu uitgeput is en het apparaat stopt tijdens het knippen. Laat de hoofdschakelaar los, zodra u de knipper van het draadeind heeft verwijderd. LET OP Probeer niet te knippen in de achterwaartse stand (Afb. 4 (c)). Als u probeert te knippen met de keuzeschakelaar in deze stand, zal de motor belast raken en knippen is niet mogelijk. Oefen nooit te veel kracht op het apparaat uit, aangezien dit beschadiging van het apparaat ten gevolge zal hebben.

4. Controleer de afmeting van de knip-elementen, de

bevestigingsrichting, de bevestigingsbout en de vulplaatjes (1) De afmetingen van de knip-elementen variëren met de diameter van het draadeind dat geknipt moet worden. Zorg dat er knip-elementen zijn geplaatst met een diameter die overeekomt met de diameter van het te knippen draadeind. (2) Bij het bevestigen van de knipper, dient u ook te letten op de richting waarin deze bevestigd wordt. Let op dat de knipper zo bevestigd is dat de kant zonder inkeping op het oppervlak van het knip-element op beugel (A) (bewegende kant) te zien is, als u vanaf de voorkant naar het apparaat kijkt, of dat de inkeping op het oppervlak van het knip-element op beugel (B) (vaste kant) te zien is. (3) Gebruik de bijgeleverde inbussleutel om de inbusbout voor het bevestigen van de draadeind-knipper stevig aan te draaien (Afb. 5). Gebruik van deze apparatuur als de inbusbout niet goed aangedraaid is, zal leiden tot beschadiging van het apparaat zelf of van de knip- elementen. (4) Afhankelijk van de diameter van de te knippen draadeinden, kan het noodzakelijk zijn om speciale vulplaatjes in de draadeind-knipper te plaatsen. Gebruik van de M10, M8 of M6 knip-elementen Controleer of de vulplaatjes voor M6, M8 of M10 knip- elementen juist zijn geplaatst, respectievelijk tussen beugel (A) en de knip-elementen of tussen beugel (B) en de knip-elementen (Afb. 5). LET OP Als er geen vulplaatjes zijn geplaatst of als er vulplaatjes van de verkeerde afmetingen zijn geplaatst, zal schroefdraad van de draadeinden niet goed in de schroefdraad van de knipper vallen, met als gevolg beschadiging van het draadeind en van de snijranden van de knip-elementen. Plaats de vulplaatjes dus op de juiste wijze. Gebruik van de W3/8" knip-elementen Vulplaatjes hoeven hier niet gebruikt te worden. Controleer, alvorens aan het werk te gaan, of er geen vulplaatjes zijn geplaatst. Zie voor details de paragraaf “Levensduur van de knip- elementen en vervanging ervan”.

5. Plaats het draadeind op de juiste wijze in de

draadeind-geleider De draadeind-geleider zorgt dat het draadeind tijdens het knippen niet scheef wordt gewrikt. Plaats de aanduiding voor de gewenste waarde (de diameter van het te knippen draadeind) op de schaalverdeling tegenover het merkteken ( ) (Afb. 6). 0000BookCL14DSLWE.indb570000BookCL14DSLWE.indb57 2019/08/3012:12:012019/08/3012:12:0158 Nederlands LET OP Als de diameter van het draadeind en de afstelling gemaakt via de schaalverdeling niet in overeenstemming zijn, zal dit leiden tot meer bramen en meer vervorming bij de snede, met als mogelijk gevolg beschadiging van het apparaat. BEDIENING LET OP ○ Houd uw vingers nooit in de buurt van deze draadeind- knipper als de trekker-schakelaar ingedrukt wordt. ○ Wanneer u korte draadeinden knipt, moet u voorzichtig zijn dat u niet met uw vingers in de ruimte tussen het korte draadeind en de machine komt, bijvoorbeeld bij de beveiliging (zie Afb. 7), de accu enz. ○ Na het knippen van een draadeind is het uiteinde hiervan bijzonder scherp. Wees zoorzichtig met het draadeind.

1. Normale knipmethode

(1) Haal de trekschakelaar over zodat beugel (A) beweegt en stop als de draadeind-knipper in de open stand staat, zoals aangegeven op Afb. 7. (2) Plaats het draadeind dat geknipt moet worden in de knipper aan de zijde van beugel (B), zoals getoond in Afb. 8 en zorg ervoor dat de schroefdraad van het draadeind goed in dat van de knip-elementen valt. (3) Houd het draadeind in een horizontale positie en trek de schakelaar volledig in om het draadeind te knippen (Afb. 7). (4) Na het knippen schakelt u de draadeind-knipper uit terwijl beugel (A) recht omhoog wijst. Het apparaat stopt in geopende toestand, zodat u gemakkelijk verder kunt gaan met het knippen van het volgende draadeind.

2. Aantal malen knippen (per opgeladen batterij)

Zie de onderstaande tabel voor het aantal malen dat u kunt knippen met een opgeladen batterij. Tabel 3 Batterij M10 M8 M6 W3/8” BSL1430 660 1020 1520 740 BSL1440 880 1360 2020 980 BSL1450 1100 1700 2520 1220 BSL1830 790 1220 1820 920 BSL1840 1050 1620 2420 1220 BSL1850 1310 2020 3020 1520 Het aantal draadeinden dat u kunt knippen varieert met de omgevingstemperatuur, de karakteristieken van de batterij en de toestand van de knipper.

3. Knippen op een vaste lengte (Afb. 9)

Als u meerdere draadeinden op dezelfde lengte wilt knippen, zal gebruik van de apparatuur op de hieronder beschreven wijze tot effi ciënter werken leiden. (1) Knip eerst een draadeind op de gewenste lengte en gebruik dit als een standaard voor alle volgende draadeinden. (2) Plaats het draadeind dat als standaard lengte wordt gebruikt in de draadeind-bevestigingsopening van het ondersteunende gedeelte en gebruik de inbussleutel om de inbusbout aan te draaien. Stel de lengte nu zo in dat de afstand tussen het einde van het standaard-draadeind en de draadeind-knipper de gewenste afstand is. (3) Plaats nu het draadeind dat u wilt knippen in de knipper, zorg dat het uiteinde ervan op één lijn ligt met het uiteinde van het standaard-draadeind en knip het draadeind.

4. Knippen van vastzittende draadeinden (Afb. 10)

Bij het knippen van draadeinden die reeds in muren, vloeren of plafonds zijn verwerkt (bijvoorbeeld in het beton verankerd) kan het gebeuren dat de schroefdraad van het draadeind niet goed in dat van de knipper valt. In dergelijke gevallen dient u de schakelaar langzaam in te trekken zodat de knipper zich langzaam sluit en er op deze manier voor te zorgen dat de beide schroefdraden goed in elkaar vallen. Pas hierna trekt u de schakelaar helemaal in om het draadeind af te knippen. LET OP Houd met een hand naast de machine het loskomende draadeind vast zodat dit niet onverwacht op de grond valt.

5. Verwijderen van het draadeind uit de draadeind-

knipper Als de accu tijdens het knippen uitgeput raakt en de motor stopt, trekt u de hoofdschakelaar in terwijl u de voorwaarts/achterwaarts-keuzeschakelaar naar de achterwaartse kant drukt (Afb. 4 (c)). De motor zal nu in achterwaartse richting draaien en het draadeinde kan uit de knipper worden verwijderd (Afb. 11). LET OP ○ Als u de draadeind-knipper verwijderd van een stuk draadeind dat uit het plafond komt, houd de draadeind-knipper dan met beide handen vast zodat deze niet onverwachts naar beneden kan vallen. ○ Zodra de knipper los van het draadeind is, dient u de hoofdschakelaar los te laten. Probeer de draadeind-knipper niet van het draadeind te trekken terwijl u de hoofdschakelaar nog ingedrukt houdt, aangezien dan de kans bestaat dat de knipper zich weer aan het draadeind vastgrijpt.

6. Gebruik van de haak

U kunt de draadeind-knipper aan de haak ophangen als u het apparaat onder het werken even niet gebruikt (Afb. 12). LET OP Gebruik de haak nooit om het apparaat aan uw riem of kleding te hangen. Bij gebruik van de haak moet u controleren of de machine niet kan slippen en vallen, of door de wind enz. uit zijn evenwicht kan worden gebracht. Dergelijke handelingen verhogen het gevaar op ongelukken. OPMERKING Tijdens gebruik van het apparaat of tijdens opslag ervan, dient u de haak in de daarvoor bestemde opening aan de onderkant van het apparaat te plaatsen.

7. Gebruik van de trimmer

OPMERKING: Gebruik een speciale trimmer die overeenkomt met de diameter van het draadeind. Als de moer niet gemakkelijk op het zojuist geknipte draadeind gezet kan worden, gebruik dan een sleutel om de moer stevig aan te draaien of gebruik een trimmer om de bramen en de uitwaaiering aan de snede te verwijderen. Plaats het draadeind in de opening in de handgreep, houd het draadeind vast met een tang en draai de trimmer 5 of 6 maal rechtsom om de bramen te verwijderen en 0000BookCL14DSLWE.indb580000BookCL14DSLWE.indb58 2019/08/3012:12:012019/08/3012:12:0159 Nederlands draai vervolgens weer in de omgekeerde richting om het draadeind uit de trimmer te verwijderen (Afb. 13). LET OP Deze trimmer is speciaal ontworpen voor gebruik met de draadeind-knipper. Bramen en vervorming veroorzaakt door zagen of haakse slijpers zijn te groot en kunnen niet met deze trimmer verwijderd worden.

8. Over de indicator van de resterende acculading

Wanneer u op de indicatieschakelaar van de resterende acculading drukt, licht het indicatielampje van de resterende acculading op en kunt u de resterende acculading controleren. (Fig. 14) Wanneer u uw vinger van de indicatieschakelaar van de resterende acculading haalt, dooft het indicatielampje. In Tabel 4 vindt u de status van het indicatielampje van de resterende acculading en de resterende acculading. Tabel 4 Status van lampje Resterende acculading De resterende acculading is voldoende. De resterende acculading is de helft. De accu is bijna leeg. Laad de accu zo snel mogelijk op. Omdat de indicator van de resterende acculading een enigszins ander resultaat geeft afhankelijk van de omgevingstemperatuur en kenmerken van de accu, gebruikt u de informatie best als referentie. OPMERKING ○ Stel het schakelpaneel niet bloot aan sterke schokken en breek het niet. Dit kan een defect veroorzaken. ○ Om accuvermogen te sparen, licht het indicatielampje van de resterende acculading op door op de indicatieschakelaar van de resterende acculading te drukken.

1. Levensduur van de knip-elementen

Zoals getoond in Afb. 16, zullen de snijranden van de knip-elementen na vaak knippen beginnen te bramen of zelfs afbreken. Als u verder gaat met knippen, terwijl de knip-elementen beschadigd zijn, zal dit leiden tot slechte snedes met veel bramen en vervorming. Opdraaien van moeren zal dan onmogelijk zijn. Te bramen Zelfs afbreken Afb. 16 Zoals getoond in Afb. 17, kan de actieve snijrand op vier verschillende plaatsen in de draadeind-knipper zitten. Ga volgens de onderstaande methode te werk om de knip-elementen te verdraaien en van plaats te verwisselen zodat u één element viermaal kunt gebruiken. Als de moer niet op het draadeind geschroefd kan worden, doordat de snede is gemaakt door te ver versleten knip-elementen, verander de bevestigings- richting van de knip-elementen dan of plaats nieuwe knip-elementen. Vier snijranden in de draadeind- knipper Afb. 17

2. Veranderen van de richting van de knip-elementen

of plaatsen van nieuwe knip-elementen (1) Alvorens de elementen te verwijderen: Haal de trekker-schakelaar over, beweeg beugel (A) en stop wanneer de knipper open staat. Zet de voorwaarts/achterwaarts-keuzeschakelaar in de vergrendelstand (Afb. 4 (b)). Verwijder de batterij van het apparaat. (2) Verwijderen Gebruik de bijgeleverde inbussleutel om de inbusbout te verwijderen. U kunt de knip-elementen en de vulplaatjes nu verwijderen. (3) Alvorens de elementen te plaatsen Er bevinden zich vier snijranden op het knip-element. U kunt het knip-element viermaal gebruiken, door de positie ervan te veranderen, zoals getoond in Afb. 18.

Naar achteren verplaatsen Naar achteren verplaatsen

Naar achteren verplaatsen

1-ste maal 2-de maal 3-de maal 4-de maal Afb. 18 De draadeind-knipper is uitgerust met merktekens om de plaatsings-richting van de knip-elementen te kunnen herkennen. Controleer of het knip-element zo geplaatst is dat de kant zonder inkeping van het knip- element op beugel (A) (aan de bewegende kant) gezien kan worden, als u vanaf de voorkant van het apparaat kijkt of dat de inkeping op de snijrand op beugel (B) (vaste kant) gezien kan worden (Afb. 5 en 19). Kant zonder inkeping Kant met inkeping WEL DOEN Afb. 19 0000BookCL14DSLWE.indb590000BookCL14DSLWE.indb59 2019/08/3012:12:022019/08/3012:12:0260 Nederlands Afmeting Bevestiging M10 Inbusbout Beugel (A) Vulplaatje Knip-element Knip-element Vulplaatje Inbusbout Beugel (B)

W3/8” Knip-element Beugel (A) Knip-element Beugel (B) Inbusbout Inbusbout LET OP Gebruik altijd knip-elementen en vulplaatjes die overeenkomen met de maat van het draadeind dat u wilt knippen. Gebruik van knip-elementen en vulplaatjes van de verkeerde maat of door elkaar gebruiken van verschillende maten, zal leiden tot beschadiging van het apparaat en slechte snedes. Als de rand van het knip-element afgebrokkeld is of bramen vertoont, of als het element vervormd is, gebruik dan een vijl om deze plat te krijgen. Gebruik een borsteltje om ijzervijlsel uit de montagegroeven voor de knip-elementen te verwijderen. LET OP Als de knip-elementen zo zijn geplaatst dat de beide kanten met inkepingen of de beide kanten zonder inkepingen naar buiten wijzen, zal de schroefdraad van het draadeind onmogelijk in het schroefdraad van de knipper kunnen vallen. Zie Afb. 20. Als dit zich voordoet, zullen de snijranden van de knip-elementen beschadigd worden en de levensduur van het apparaat zelf zal verkort worden. Beide aan kant met inkeping Beide aan kant zonder inkeping NIET DOEN Afb. 20 (4) Bevestigen Gebruik van een M6, M8 of M10 knip-element Plaats het knip-element in de montagegroef van de beugel, plaats een vulplaatje tussen het knip-element en de beugel en draai de inbusbout aan om het geheel vast te zetten. Gebruik van een W3/8" knip-element Plaats het element in de montagegroef van de beugel en draai de inbusbout aan om het knip-element vast te zetten. OPMERKING Bij gebruik van W3/8" knip-elementen, hoeft u geen vulplaatjes te gebruiken. LET OP Zorg dat de inbusbout stevig wordt aangedraaid met de inbussleutel. 0000BookCL14DSLWE.indb600000BookCL14DSLWE.indb60 2019/08/3012:12:022019/08/3012:12:0261 Nederlands

ONDERHOUD EN INSPEKTIE

LET OP Vergeet nooit om tijdens inspektie en reinigen van het apparaat, de accu hieruit te verwijderen.

1. Onderhoud na gebruik

Na gebruik van dit gereedschap, dient u dit met een borstel schoon te maken, met name het gebied rondom de knip-elementen.

2. Inspektie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zijn. Draai loszittende schroeven onmiddellijk vast. Dit om ongelukken te voorkomen.

3. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat soppig water, wanneer de behuizing bevuild is. Gebruik geen vloeis toff en zoals terpentine of benzine om te voorkomen dat de afwerking beschadigd wordt.

Bewaar de draadeind knipper op een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. Belangrijke informatie voor batterijen van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING Op grond van het voortdurende research en ont wikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreff ende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 85 dB (A) Gemeten A-gewogen geluidsdrukniveau: 74 dB (A) Onzekerheid K: 1,5 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841. Draadeind knippen: Trillingsemissiewaarde a

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).. 0000BookCL14DSLWE.indb610000BookCL14DSLWE.indb61 2019/08/3012:12:032019/08/3012:12:0362 Español (Traducción de las instrucciones originales)

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze draadeind knipper, geïdentifi ceerd door het type en de specifi eke identifi catiecode *1), voldoet aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE-markeringen. Deutsch Español
