BEDIENUNGSANLEITUNG CL14DSL HiKOKI

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben. Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und – sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden. 0000BookCL14DSLWE.indb170000BookCL14DSLWE.indb17 2019/08/3012:11:492019/08/3012:11:4918 Deutsch h) Lassen Sie es nicht zu, dass die durch häufi gen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren. Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Handgriff e und Greiffl ächen trocken, sauber und frei von Öl und Fett. Rutschige Handgriff e und Greiffl ächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen. b) Verwenden Sie nur die für das Elektrowerkzeug speziell empfohlenen Akkus. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist der Akku nicht in Gebrauch, achten Sie darauf, dass er nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen können. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batteriefl üssigkeit in Berührung kommen, waschen Sie die betroff ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batteriefl üssigkeiten können zu Reizungen oder Verbrennungen führen. e) Verwenden Sie keinen Akku oder kein Werkzeug, der oder das beschädigt oder verändert ist. Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten aufweisen, das zu einem Feuer, einer Explosion oder Verletzung führen kann. f) Setzen Sie den Akku oder das Werkzeug keinem Feuer oder keiner zu hohen Temperatur aus. Die Einwirkung von Feuer oder einer Temperatur über 130°C kann zu einer Explosion führen. g) Befolgen Sie alle Anweisungen zum Aufl aden und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperarturbereichs auf, der in der Anleitung angegeben ist. Wenn Sie den Akku falsch oder bei Temperaturen außerhalb des angegebenen Bereichs aufl aden, kann der Akku beschädigt werden und die Gefahr eines Brandes steigen.

a) Lassen Sie Ihr Elektrowerkzeug durch qualifi zierte Fachkräfte und nur unter Einsatz der passenden Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. b) Warten Sie niemals beschädigte Akkus. Die Wartung von Akkus ist stets vom Hersteller oder autorisierten Dienstleistern durchzuführen. ACHTUNG Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden. 0000BookCL14DSLWE.indb180000BookCL14DSLWE.indb18 2019/08/3012:11:492019/08/3012:11:4919 Deutsch

VORSICHTSMASSNAHMEN FÜR DEN AKKU-

GEWINDESTANGENTRENNER

1. Beim Betätigen des Schalters darf der Schneider nicht

im der Nähe der Hände sein.

2. Nicht zum Schneiden von anderen als

Weichstahlstangen verwenden. Dieses Werkzeug ist speziell zum Schneiden von Weichstahlstangen konstruiert. Wenn das Werkzeug für Bronze-oder Edelstahlstangen verwendet wird, können deren Gewinde deformiert werden, so daß Muttern nicht mehr aufgeschraubt werden können. Außerdem nicht zum von gehärteten Bolzenschrauben und Stangen verschiedener Größen oder Eisenstäben etc. verwenden.

3. Beim Betrieb immer den Schneider entsprechend

der Größe der zu schneidenden Stangen wählen. Wenn Schneider falscher Größe verwendet werden, können Gewinde oder die Schneiderkanten beschädigt werden.

4. Sicherstellen, daß die Gewinderillen an der Stange und

die am Schneider richtig eineinander eingreifen, bevor mit dem Schneiden begonnen wird. Wenn geschnitten wird, während die Gewinde nicht richtig ineinander greifen, können sowohl das Werkstück als auch der Schneider beschädigt werden.

5. Wenn der Schneider in falscher Richtung angebracht

ist oder die Stange zur Schneiderbefestigung locker ist, können die Schneiderkanten beschädigt werden, und das könnte zu vorzeitiger Beschädigung des Hauptgeräts führen. Achten Sie immer darauf, den Schneider korrekt anzubringen.

6. Schneiden von Stangen mit kurzen Längen von

10 mm oder weniger hat unzureichende Eingriff slänge zwischen Stange und Schneider zur Folge, wodurch der Schneider beschädigt wird. Immer nur Stangen schneiden, die länger als 10 mm sind.

7. Beim Schneiden von Stangen, die an engen Stellen

montiert sind, immer sicherstellen daß mindestens 8 mm Abstand zwischen Stange und dem benachbarten Material bleiben. Wenn der Abstand weniger als 8 mm beträgt, könnte der Schneider das benachbarte Material berühren. Dadurch können Schäden am Schneider und auch am Hauptgerät verursacht werden.

8. Beim Prüfen, Reinigen oder Austauschen des

Schneiders immer sicherstellen, daß der Akku aus dem Hauptgerät entnommen ist. Der Schalter könnte sonst versehentlich eingeschaltet werden, was zu Unfällen führen kann.

9. Bei Verwendung des Geräts an hohen Stellen immer

sicherstellen, daß sich niemand unter der Arbeitsstelle befi ndet. Das Werkzueg an einer sicheren und stabilen Stelle ablegen, wenn es nicht verwendet wird.

10. Die Batterie immer bei einer Temperatur von 0 – 40°C

laden. Laden bei einer Temperatur die niedriger als 0°C ist wird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

11. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

12. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

13. Niemals die Batterie und das Ladegerät

14. Niemals die Batterie kurzschließen.

Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie entsteht.

15. Die Batterie nicht ins Feuer werfen.

Sie könnte dabei explodieren.

16. Darauf achten, daß keine Gegenstände durch

Belüftungsschlitze das Ladegeräts in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

17. Bringen Sie die Batterie zum Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie zur Neige geht. Die leere Batterie nicht wegwerfen.

18. Das Benutzen einer leeren Batterie beschädigt das

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann es vorkommen, dass der Motor trotz Betätigung des Schalters angehalten wird. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung der

Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. ○ Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist. 0000BookCL14DSLWE.indb190000BookCL14DSLWE.indb19 2019/08/3012:11:492019/08/3012:11:4920 Deutsch

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht

weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische

Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen

7. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.

12. Tauchen Sie den Akku nicht ins Wasser und lassen

Sie keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden. ACHTUNG

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Wenn ein elektrischer Fremdkörper an die Anschlüsse des Lithium-Ionen-Akkus gelangt, kann es zu einem Kurzschluss und der Gefahr eines Feuers kommen. Beachten Sie folgende Vorsichtsmaßnahmen bei der Aufbewahrung des Akkus. ○ Legen Sie keine elektrisch leitenden Späne, Nägel, Stahldraht, Kupferdraht oder anderen Draht in den Aufbewahrungskoff er. ○ Setzen Sie den Akku entweder in das Gerät ein oder lagern Sie ihn, um Kurzschlüsse zu vermeiden, indem Sie ihn in die Batterieabdeckung hineindrücken, bis die Belüftungslöcher verdeckt sind. (Siehe Abb. 1) TECHNISCHE DATEN ELEKTRO-WERKZEUG Modell CL14DSL CL18DSL Leerlaufhubzahl 30 min

Kapazität: Weichstahlstangen (Größe der zug schneidenden Gewindestifte) ○ M10 × 1,5 ○ M8 × 1,25 ○ M6 × 1 ○ W3/8" × 1,5875 Wiederaufl adbare Batterie BSL1430: Li-ion 14,4 V (3,0 Ah 8 zellen) BSL1440: Li-ion 14,4 V (4,0 Ah 8 zellen) BSL1450: Li-ion 14,4 V (5,0 Ah 8 zellen) BSL1830: Li-ion 18 V (3,0 Ah 10 zellen) BSL1840: Li-ion 18 V (4,0 Ah 10 zellen) BSL1850: Li-ion 18 V (5,0 Ah 10 zellen) Gewicht* 2,8 – 3,1 kg 2,9 – 3,5 kg

• Gewicht entsprechend EPTA-Procedure 01/2014. Ist von der angeschlossenen Batterie abhängig. Das höchste Gewicht wurde mit der BSL1460 (CL14DSL) und BSL36B18 (CL18DSL) gemessen. LADEGERÄT Modell UC18YFSL Ladespannung 14,4 V – 18 V Gewicht 0,5 kg 0000BookCL14DSLWE.indb200000BookCL14DSLWE.indb20 2019/08/3012:11:492019/08/3012:11:4921 Deutsch

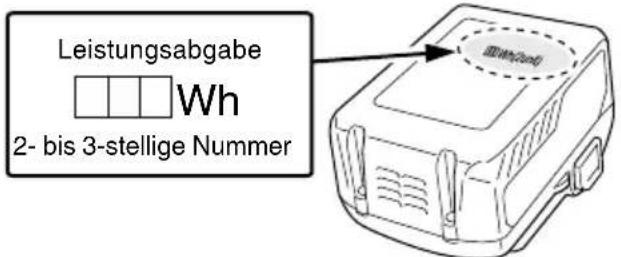

BEZÜGLICH DES TRANSPORTS VON LITHIUM-

IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.

2- bis 3-stellige Nummer

M8 Distanzstück oder M10 Distanzstück

M8 Trimmer oder M10 Trimmer ......... 1 CL18DSL (NN) Ohne Ladegerät, Batterie, Batterieabdeckung und Plastikgehäuse Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. SONDERUBEHÖR (separat zu beziehen)

Schraubengröße M10 × 1,5 M8 × 1,25 M6 × 1 W3/8" × 1,5875 Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. VERWENDUNG ○ Schneiden von Weichstahl.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterie verriegelungen drücken, um die Batterie herauszunehmen (siehe Abb. 1 und 2). ACHTUNG Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 2). LADEN Vor Gebrauch des Elektrowerkzeugs, die Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine

Steckdose einstecken. Beim Anschluß die Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf. (In Sekunden- abständen)

2. Eine Batterie in das Ladegerät einlegen.

Drücken Sie die Batterie fest in das Ladegerät, wie in Abb. 3 dargestellt.

Beim Einlegen einer Batterie in das Ladegerät beginnt der Ladevorgang und die Kontrollampe leuchtet kontinuierlich rot. Wenn die Batterie voll aufgeladen ist, blinkt das Kontrollampe in Rot. (In Sekundenabständen) (Siehe Tabelle 1) (1) Anzeigelämpchen Das Kontrollampe leuchtet auf, wie in Tabelle 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie. Tabelle 1 Anzeigen der Kontrollampe Die Bereitschafts- anzeige leuchtet oder blinkt. Vor dem Laden Blinkt (rot) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Beim Laden Leuchtet (rot) Leuchtet kontinuierlich Laden durchgeführt Blinkt (rot) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Laden unmöglich Flackert (rot) Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (Aus für 0,1 Sekunden) Betriebsstörung in der Batterie oder im Ladegerät Wegen Überhitzung angehalten Blinkt (rot) Leuchtet für 1 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). 0000BookCL14DSLWE.indb220000BookCL14DSLWE.indb22 2019/08/3012:11:502019/08/3012:11:5023 Deutsch (2) Bezüglich der Temperaturen und der Ladezeit des Akkus. Die Temperaturen und die Ladezeit sind in Tabelle 2 angegeben. Tabelle 2 Ladegerät UC18YFSL Akku Akkutyp Li-ion Temperaturen, bei denen der Akku geladen werden kann 0°C – 50°C Ladespannung V 14,4 18 Ladezeit, ungefähr (bei 20°C) BSL14xx-Serie BSL18xx-Serie Mehrspannungs-Serie (8 Zellen) (10 Zellen) (10 Zellen) min. BSL1430 : 45 BSL1440 : 60 BSL1450 : 75 BSL1460 : 90 BSL1830 : 45 BSL1840 : 60 BSL1850 : 75 BSL1860 : 90 BSL36A18 : 75 BSL36B18 : 120 HINWEIS Die Aufl adezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen. HINWEIS Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren. Zur Leistung von neuen Batterien Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufl aden der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufl aden, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufl aden. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufl aden. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst aufl aden, wenn sie sich abgekühlt hat. ACHTUNG ○ Wird das Akkuladegerät kontinuierlich eingesetzt, überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen. ○ Falls ein aufgrund von Einsatz oder Sonneneinstrahlung erwärmter Akku an das Ladegerät angeschlossen wird, leuchtet die grüne Anzeige u. U. auf. Der Akku wird dann nicht geladen. In solchen Fällen den Akku vor dem Laden abkühlen lassen. ○ Wenn das Kontrollampe in schneller Folge in Rot fl ackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. VOR INBETRIEBNAHME

1. Vorbereitung und Kontrolle des Arbeitsbereichs

Darauf achten, daß der Arbeitsplatz den im Vorsichtsmaßnahmen-Abschnitt erläuterten Bedingungen entspricht.

2. Prüfen der Batterie

Nachsehen, ob die Batterie sicher und fest sitzt. Eine locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

3. Betätigung des Vorwärts/Rückwärts-Schalters

(1) Den Vorwärts/Rückwärts-Schalter von rechts drücken, wie in Abb. 4 (a) gezeigt. Schneiden ist. (2) Beim Einstellen des Vorwärts-/Rückwärts-Schalters in die Stellung gesperrt wie in Abb. 4 (b) gezeigt, arbeitet der Motor nicht, auch wenn der Schalter betätigt wird. Bei Lagerung oder Transport des Hauptgeräts oder nach Arbeitsende immer den Vorwärts/Rückwärts- Schalter in die gesperrte Position stellen Abb. 4 (b). (3) Den Vorwärts/Rückwärts-Schalter von links drücken, wie in Abb. 4 (c) gezeigt. Bei gedrücktem Schalter den Auslöserschalter so ziehen, daß der Schneider von der Stange abgenommen werden kann. Nur in diese Position stellen, wenn die Akkubatterie verbracht ist, und das Gerät bei der Arbeit stoppt. Sofort den Schalter ausschalten, wenn der Schneider von der Stange abgenommen worden ist. 0000BookCL14DSLWE.indb230000BookCL14DSLWE.indb23 2019/08/3012:11:512019/08/3012:11:5124 Deutsch ACHTUNG Nicht versuchen, in umgekehrter Stellung zu schneiden (Abb. 4 (c)). Wenn versucht wird, in dieser Stellung zu schneiden, wird der Motor überlastet, und Betrieb ist unmöglich. Niemals das Hauptgerät mit Gewalt betätigen, das es beschädigt werden kann.

4. Die Schneidergröße die Ansetzrichtung, die

Ansetzschraube und das Distanzstück prüfen (1) Die Schneidergröße unterscheidet sich je nach der Größe der zu schneidenden Stange. Sicherstellen, daß ein Schneider verwendet wird, der der Größe der zu schneidenden Stange entspricht. (2) Beim Schneideransetzen auf die richtige Richtung achten. Sicherstellen, daß der Schneider so angebracht ist, daß die Seite ohne Kerbe an der Klammer (A) gesehen werden kann (bewegliche Seite), wenn das Hauptgerät von vorne gesehen wird oder daß die Kerbe auf der Schneideroberfl äche auf der Klammer (B) (feste Seite) gesehen werden kann. (3) Den als Zubehör mitgelieferten Sechskant- kopfschlüssel verwenden, um sicherzustellen, daß die Sechskantkopfschraube zum Befestigen des Schneiders richtig festgezogen ist (Abb. 5). Wenn das Gerät verwendet wird, während die Schraube locker ist, kann sowohl das Gerät als auch der Schneider beschädigt werden. (4) Je nach der Größe der Stangen kann es erforderlich sein, spezielle Distanzstücke am Schneider zu verwenden. Bei Verwendung des Schneiders M10, M8 oder M6 Prüfen und Bestätigen, daß die mitgelieferten Distanzstücke M6, M8 oder M10 richtig zwischen Klammer (A) und dem Schneider und Klammer (B) und dem Schneider angebracht sind (Abb. 5). ACHTUNG Wenn die Distanzstücke nicht angebracht sind, oder wenn Distanzstücke falscher Größe verwendet werden, greifen die Gewinde von Schneider und Stange nicht richtig ineinander ein, und Schäden an Stange oder Schneider können hervorgerufen werden. Immer sicherstellen, daß Distanzstücke richtiger Größe verwendet werden. Bei Verwendung des Schneiders W3/8" Keine Distanzstücke sind erforderlich. Nur prüfen und bestätigen, daß der Schneider angebracht ist. Einzelheiten siehe “Schneiderlebensdauer und Austausch”.

5. Die Stangenführung richtig einsetzen

Die Stangenführung wird verwendet, um Kippen beim Schneiden von Stangen zu verhindern. Die Dreh- Kalibrierung richtig auf die Markierung ( ) einstellen, je nach der Größe der zu schneidenden Stange (Abb. 6). ACHTUNG Wenn die Stangengröße und die Drehreglerposition nicht übereinstimmen, kann die Schnittsektion Grate aufweisen oder verformt werden, wodurch das Gerät beschädigt werden kann. ANWENDUNG ACHTUNG ○ Beim Betätigen des Abzugschalters darf der Schneider nicht in der Nähe der Hände sein. ○ Beim Schneiden von kurzen Gewindestiften darauf achten, die Finger nicht zwischen dem kurzen Gewindestift und dem Gerät, z.B. dem Schutzteil (siehe Abb. 7), der Batterie usw. Einklemmen. ○ Nach dem Schneiden ist die Schnittstelle an der Stange sehr scharf und darum gefährlich. Beim Umgang mit der Stange vorsichtig sein.

1. Normales Schneiden

(1) Den Auslöserschalter ziehen und die Klammer (A) bewegen. Den Schneider in der Off en-Stellung stoppen, wie in Abb. 7 gezeigt. (2) Wie in der Abb. 8 gezeigt die zu schneidende Stange an der Seite der Klammer (B) einsetzen und sicherstellen, daß die Gewinde richtig ineinander eingreifen. (3) Die Stange in horizontaler Stellung halten und den Auslöser ganz betätigen, um die Stange zu schneiden (Abb. 7). (4) Nach dem Schneiden den Schalter mit der Klammer (A) nach oben weisend ausschatlen. Das Gerät stoppe mit dem Schneider in Oben-Stellung und erleichtert es deshalb, zum nächsten Schritt weiterzugehen.

2. Schnittzahl (pro batterieladung)

Für die Schnitthl pro batterieladung siehe untenstehende Tabelle. Tabelle 3 Batterie M10 M8 M6 W3/8” BSL1430 660 1020 1520 740 BSL1440 880 1360 2020 980 BSL1450 1100 1700 2520 1220 BSL1830 790 1220 1820 920 BSL1840 1050 1620 2420 1220 BSL1850 1310 2020 3020 1520 Die Schnittzahl kann auch je nach Umgebungstemperatur, Batterieeigenschaft und Schneiderzustand unterschiedlich sein.

3. Schneiden von festen Längen (Abb. 9)

Beim Schneiden von mehreren Stangen auf gleiche Länge ist es vorteilhaft, das Werkzeug auf folgende Weise zu verwenden. (1) Zuerst eine Stange auf die richtige Länge zuschneiden, und dann diese Stange als feste Längenführung verwenden. (2) Die als feste Längenführung verwendete Stange in das Stangeneinsetzloch am Hauptgerät einführen, und mit dem Sechskantschlüssel die Sechskantkopfschraube festziehen. So einstellen, daß der Abstand zwischen dem Ende der als feste Längenführung verwendeten Stange und dem Schneider der richtigen Länge entspricht. (3) Die zu schneidende Stange in den Schneider einsetzen, und mit dem Ende der als Längenführung verwendeten Stange angleichen, und dann schneiden. 0000BookCL14DSLWE.indb240000BookCL14DSLWE.indb24 2019/08/3012:11:512019/08/3012:11:5125 Deutsch

4. Schneiden von bereits befestigten Stangen

(Abb. 10) Schneiden von Stangen, die bereits an der Decke oder an Wänden oder Böden befestigt sind. Beim Einführen der Stange in den Schneider kann es sein, daß der Eingriff des Stangengewindes und des Schneidergewindes nicht stabil ist. In diesem Fall nach dem Einsetzen der Stange in den Schneider leicht den Auslöserschalter betätigen, um den Schneider langsam zu schließen und die Stange und die oberen und unteren Schneiderteile ineinander eingreifen zu lassen. Danach den Auslöserschalter voll betätigen, um die Stange zu schneiden. ACHTUNG Die Stiftschraube an der Seite, die abgeschnitten wird, mit einer Hand festhalten, um sicherzustellen, dass sie nicht unerwartet herunterfällt.

5. Abnehmen der Stange vom Gerät beim Schneiden

Wenn der Akku bei der Schneidarbeit leer wird, so dass der Motor stoppt, den Auslöserschalter betätigen und gleichzeitig den Vorwärts/Rückwärts-Schalter auf die umgekehrte Seite schieben (Abb. 4 (c)). Der Motor dreht in Gegenrichtung, und es ist möglich, die Stange von Schneider abzunehmen (Abb. 11). ACHTUNG ○ Beim Entfernen einer an der Decke befestigten Stange das Hauptgerät mit beiden Händen halten, um zu verhindern, daß die Stange fallen kann. ○ Sofort den Schalter ausschalten, sobald der Schneider von der Stange gelöst ist. Wenn versucht wird, die Stange bei aktiviertem Schalter abzunehmen, kann der Schneider wieder in die Stange schneiden.

6. Verwendung des Hakens

Der Haken kann dazu verwendet werden, das Gerät beim Betrieb provisorisch aufzuhängen (Abb. 12). ACHTUNG Der Haken darf niemals dazu verwendet werden, das Gerät am Körper des Anwenders aufzuhängen. Bei Verwendung des Hakens sicherstellen, dass das Gerät nicht rutscht und herunterfällt oder durch Wind usw. Unstabil wird. Niemals das Gerät am Gürtel oder an der Arbeitskleidung befestigen, da dadurch Unfälle verursacht werden können. HINWEIS Bei normalem Einsatz oder bei lagerung den Haken in der Öse an der Unterseite des Geräts festhaken.

7. Verwendung des Trimmers

HINWEIS: Einen speziellen Trimmer verwenden, der für die Stangengröße geeignet ist. Es ist schwierig für die Mutter, in Schnittposition zu gehen. Deshalb entweder einen Schlüssel verwenden, um die Mutter festzuziehen, oder den mitgelieferten Trimmer verwenden, um den Flansch am Schraubengewinde zu entfernen. Die Stiftschraube in das schmale Loch am Griff einführen. Die Stiftschraube mit einer Zange festhalten und den Trimmer 5 oder 6 Mal nach rechts drehen, um den Flansch zu entfernen, und dann zum Abnehmen des Trimmers in der Gegenrichtung drehen. (Abb. 13) ACHTUNG Dieser Trimmer ist speziell zum Schneiden von Stiftschrauben konstruiert worden. Der Flansch an Stiftschrauben, die mit einer Säge oder einem Scheibenschleifer geschnitten wurden, ist zu groß für diesen Trimmer, so daß der Trimmer sich nicht drehen kann und es nicht möglich ist, den Flansch zu entfernen.

8. Hinweise zur Ladezustand-Kontrollleuchte

Zum Kontrollieren des Akkuladezustands den Ladezustand-Anzeigeschalter drücken, wodurch die Ladezustand-Kontrollleuchte aufl euchtet. (Abb. 14) Beim Loslassen des Ladezustand-Anzeigeschalters erlischt die Ladezustand-Kontrollleuchte. Tabelle 4 zeigt das Leuchtverhalten der Ladezustand- Kontrollleuchte und den entsprechenden Ladezustand. Tabelle 4 Leuchtverhalten der Ladezustan d-Kontrollleuchte Akkuladezustand Die Akkuladung ist ausreichend. Die Akkuladung ist etwa auf die Hälfte abgesunken. Die Akkuladung ist beinahe erschöpft. Den Akku so schnell wie möglich aufl aden. Das Ansprechen der Ladezustand-Kontrollleuchte kann aufgrund von Umgebungstemperatur und individuellen Eigenschaften des Akkus von der obigen Tabelle etwas abweichen. Daher die Angabe nur zum Bezug verwenden. HINWEIS ○ Die Schalterkonsole vor Stoß und Fall schützen. Anderenfalls drohen Störungen. ○ Zum Schonen der Akkuladung leuchtet die Ladezustand-Kontrollleuchte nur, während der Ladezustand-Anzeigeschalter gedrückt wird.

SCHNEIDERLEBENSDAUER UND AUSTAUSCH

1. Schneiderlebensdauer

Wie in Abb. 16 gezeigt, kann durch häufi ges Schneiden der Schneider verziehen oder brechen. Wenn der Schneider in solchem Zustand verwendet wird, können Flansche an der Schnittstelle der Stangen erzeugt werden, so daß die Gewinde schadhaft sind. Dadurch werden saubere Schnitte unmöglich, und es wird unmöglich, die Mutter aufzuschrauben. Verziehen Brechen Abb. 16 0000BookCL14DSLWE.indb250000BookCL14DSLWE.indb25 2019/08/3012:11:512019/08/3012:11:5126 Deutsch Wie in Abb. 17 gezeigt ist an vier Stellen am Schneider eine Kante vorhanden. Wie unten beschrieben verfahren, um die Ansetzrichtung des Schneiders zu ändern, um insgesamt vier Einsatzarten zu ermöglichen. Wenn die Mutter nicht auf die Stange paßt weil die Schneidersektion verzogen oder beschädigt ist, die Schneideransetzrichtung ändern, um eine Schneidkante in gutem Zustand zu verwenden, oder mit einem neuen Schneider austauschen. Vier Kanten am Schneider Abb. 17

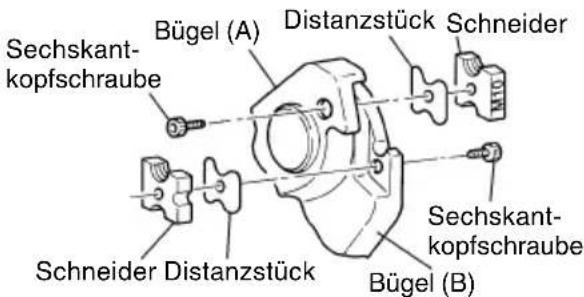

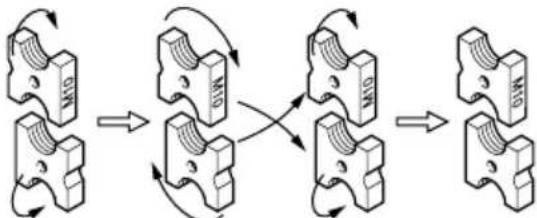

2. Ändern der Schneider-Ansetzrichtung oder

Austauschen des Schneiders (1) Vor dem Abnehmen: Den Abzugschalter betätigen, um die Klammer (A) zu öff nen, und den Schneider in off ener Stellung anhalten. Den Vorwärts/Rückwärts-Schalter in die gesperrte Stellung stellen (Abb. 4 (b)). Die Akkubatterie vom Hauptgerät abnehmen. (2) Abnehmen Mit dem mitgelieferten Sechskantschlüssel die Sechskantkopfschraube abnehmen. Jetz ist es möglich, den Schneider und das Distanzstück zu entfernen. (3) Vor dem Anbringen Es gibt vier Schneidkanten am Schneider. Wie in Abb. 18 gezeigt, kann durch Ändern der Stellung der Schneidkante der Schneider viermal verwendet werden.

Drehen zur Rückseite Drehen zur Rückseite

Drehen zur Rückseite

Abb. 18 Beim Ändern der Position der Schneidkante muß auf richtige Ausrichtung geachtet werden. Prüfen, ob der Schneider so angebracht ist, daß die Seite ohne Kerbe an der Klammer (A) (bewegliche Seite) gesehen kann, bei Sichtuf von vorne auf das Gerät, oder daß die Kerbe an der Klammer (B) (feste Seite) sichtbar ist (Abb. 5 und 19). Seite ohne Kerbe Nutenseite Richtig Abb. 19 Wenn Bruch oder Verziehung an der Schneidkante vorliegt, oder wenn an der Schneideransatzfl äche Ausbuchtungen vorhanden sind, diese Bereiche mit einer Feile glattfeilen. Mit einer Bürste die an der Schneideransetzrille an der Klammer vorhandenen Späne entfernen. ACHTUNG Wenn, wie in Abb. 20 gezeigt, der Schneider so verwendet wird, daß beide Seite ohne Kerbe oder beide Kerbseiten nach außen weisen, stimmen die Gewinde an der Stange und am Schneider nicht überein. Dadurch kann die Schneiderkante beschädigt werden, oder starker Verschleiß am Hauptgerät hervorgerufen werden. Kerbe auf Nutenseite Beide auf der Seite ohne Kerbe Falsch Abb. 20 (4) Anbringen Bei Verwendung des Schneiders M6, M8 oder M10 Den Schneider in die Schneidereinsetzrille an der Klammer einsetzen, das Distanzstück zwischen Schneider und Klammer einführen, und dann die Sechskantkopfschraube zum Befestigen verwenden. Bei Verwendung des Schneiders W3/8" Den Schneider in die Schneideransetzrille an der Klammer einsetzen, und die Sechskantkopfschraube zum Befestigen verwenden. HINWEIS Distanzstücke sind nicht erforderlich, wenn der Schneider W3/8" verwendet wird. ACHTUNG Die Sechskantkopfschraube muß ausreichend mit dem Sechskantschlüssel festgezogen werden. 0000BookCL14DSLWE.indb260000BookCL14DSLWE.indb26 2019/08/3012:11:512019/08/3012:11:5127 Deutsch Größe Anbringen M10 Sechskant- kopfschraube Bügel (A) Distanzstück Schneider Schneider Distanzstück Sechskant- kopfschraube Bügel (B)

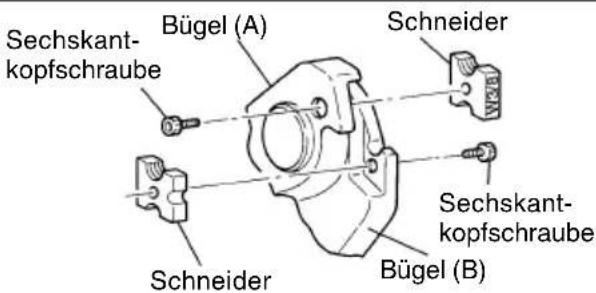

W3/8” Schneider Bügel (A) Schneider Bügel (B) Sechskant- kopfschraube Sechskant- kopfschraube ACHTUNG Spezialschneider und Abstandstücke verwenden, die der Größe der Stiftschraube entsprechen. Verwendung von Schneidern und Abstandstücken der falschen Größe bzw. Ihre Verwechselung kann zu Beschädigung der Stiftschraube und des Schneiders führen.

WARTUNG UND INSPEKTION

ACHTUNG Bei Prüfung und Reinigung immer die Batterie aus dem Gerät entfernen.

1. Pfl ege nach der Verwendung

Nach der Verwendung mit einer Bürste den Arbeitsbereich säubern, besonders den Bereich um die Schneidkante herum.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

Wenn der Gewindestangentrenner schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorlösungsmittel, Benzin oder Farblösungsmittel verwenden, da sie Kunststoff e aufweichen.

Den Gewindestangentrenner an einen Ort aufbewahren wo die Temperatur unter 40°C ist und außer Reichweite der Kinder. HINWEIS Aufbewahren von Lithiumionenbatterien Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufl aden und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufl aden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. ACHTUNG Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. 0000BookCL14DSLWE.indb270000BookCL14DSLWE.indb27 2019/08/3012:11:512019/08/3012:11:5128 Deutsch Wichtiger Hinweis zu den Batterien für Akku- Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicecenter. HINWEIS Aufgrund des ständigen Forschungs und Entwicklungsprogramms von HiKOKI sind Änderungen der hierin gemachten technischen Angaben vorbehalten. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 85 dB (A) Gemessener A-gewichteter Schalldruck: 74 dB (A) Messunsicherheit K: 1,5 dB (A) Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841. Gewindestangentrennung: Vibrationsemissionswert

Messunsicherheit K = 1,5 m/s

Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen. Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden. WARNUNG ○ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird. ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). 0000BookCL14DSLWE.indb280000BookCL14DSLWE.indb28 2019/08/3012:11:522019/08/3012:11:5229 Français (Traduction des instructions d'origine) AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

EG-KONFORMITÄTSERKLÄRUNG
