GEBRUIKSAANWIJZING RIDE 55 URBAN GLIDE

GELIEVE DE GEBRUIKSAANWIJZING EN DE GARANTIE ZORGVULDIG TE LEZEN VOOR GEBRUIK

INHOUDSOPGAVE

VEILIGHEID EN VOORZORGSMAATREGELEN 57

Beschermingsuitrusting 57

Bestuurdersadvies en ouderlijk toezicht 57

Procedures en rijomstandigheden 57

De oplader gebruiken 58

VOOR U START 59

MONTAGE 59

DE STEP GEBRUIKEN 60

HARDWARE ONDERHOUD 61

Rem 61

Frame, vork, en stuur 61

Banden 61

Persoonlijke beschermingsmiddelen 61

Batterij 61

REPARATIE EN ONDERHOUD 62

LET OP: Het besturen van een elektrische scooter kan gevaarlijk zijn, wees voorzichtig wanneer u deze gebruikt. Misbruik van het product beïnvloedt de fabrikant niet, besteed de nodige aandacht aan de tips en veiligheid die u in deze handleiding terugvindt. Deze scooter kan leiden tot verlies van controle, een val of een gevaarlijke situatie. Als er zich één van deze dingen voordoet, loopt u het risico uw leven te verliezen, gebruik alstublieft de veiligheidsuitrusting en wees voorzichtig. Rijden is op eigen risico, gebruik uw gezond verstand.

Deze handleiding bevat veel waarschuwingen en tips voor het gebruik van uw scooter, lees hem aandachtig door en besteed er de nodige aandacht aan. Als er een ernstig ongeval wordt veroorzaakt, is dit niet de verantwoordelijkheid van het bedrijf.

- Beschermingsuitrusting

Draag steeds de volgende veiligheidsuitrusting:

• Een helm die goedgekeurd en gecertificeerd is op basis van uw locatie
• Knie- en elleboogbeschermers
• Een T-shirt met lange mouwen en lange broek
• Handschoenen
• Schoenen met rubberen zolen, rij nooit op blote voeten of sandalen. Controleer hoe de veters vastgemaakt zijn en hou ze zo ver mogelijk weg van de wielen en het interne systeem.

- Tips voor de bestuurder en ouderlijk toezicht

De bestuurder mag niet meer dan 50 kg wegen, de afmetingen en het gewicht geven garanderen niet volledig dat de bestuurder het voertuig volledig onder controle heeft. Deze handleiding bevat waardevolle informatie, waarschuwingen en advies, en het is uw verantwoordelijkheid om ervoor te zorgen dat alle gebruikers zich bewust zijn van de risico's. De aanbevolen leeftijd voor het gebruik van de motor is 6 jaar. Het gebruik door een jonger kind is op uw verantwoordelijkheid, rekening houdend met hun vaardigheden, volwassenheid en het vermogen om de regels na te leven. Raak de motor of de remmen niet aan tijdens of direct na het gebruik van het voertuig, deze onderdelen kunnen extreem heet zijn. Hou het product uit de buurt van kinderen en zorg ervoor dat de persoon die het voertuig gebruikt de instructies in deze handleiding gelezen heeft.

- Procedures en rijomstandigheden

Controleer de lokale wetten en regels voordat u de scooter gebruikt. Kijk altijd goed rond tijdens het rijden en let op alle mogelijke gevaren. Respecteer steeds iedereen zijn rechten en eigendom. Draai niet aan de gashendel als je niet op de motor zit en veilig bent. Probeer alstublieft niet om te stunten met de elektrische motor. Dit product is niet ontworpen om te springen, slippen enz.

Om risico's op ongevallen te vermijden, is ouderlijk toezicht noodzakelijk. Rij nooit op de weg, in de buurt van voertuigen, trappen, heuvels, zwembaden of andere beekjes.

Hou het stuur met beide handen vast. Rijd nooit meer dan één persoon op de motor. Houd uw vingers en alle andere delen van uw lichaam uit de buurt van de ketting, motor of remmen. Rij nooit met een smartphone of met een mp3-speler bij de hand.

Hang nooit iets op de motor om hem te trekken. Breng het voertuig nooit in contact met water, elektrische componenten kunnen worden beschadigd wat een gevaarlijke situatie kan veroorzaken.

Rij enkel op vlakke, stevige oppervlakken. Vermijd oppervlakken met grind, gaten, ijs dit kan ervoor zorgen dat u de controle verliest en ongelukken veroorzaken. Rij niet 's nachts of in gebieden met verminderde zichtbaarheid.

Rij niet binnen in huis, waar tapijten kunnen interfereren.

Controleer voor elk gebruik of elk onderdeel op zijn plaats zit en in goede staat verkeert.

Mensen die medische follow-up of behandeling hebben, zoals: hartaandoeningen, zwangere vrouwen, onverantwoordelijke mensen, mensen rug- of nekproblemen, mogen de motor niet gebruiken.

Maximumsnelheid van de scooter: 10km/u

Controleer vóór elk gebruik het volgende:

• Dat de remmen goed werken.
• Dat alle onderdelen in goede staat zijn en op hun plaats zitten.

- Dat de onderdelen die tijdens het laatste gebruik onregelmatigheden vertoonden, gerepareerd of gewijzigd werden volgens de voorwaarden van de fabrikant.

- De oplader gebruiken

De oplader moet bij elk gebruik in perfecte staat zijn, controleer de kabels, de conditie van de tippen enz., als de motor niet oplaadt, kan het zijn dat de oplader defect is, u dient deze dan te vervangen.

Gebruik alleen de meegeleverde oplader. De oplader is geen speelgoed en moet door een volwassene worden gebruikt. Sluit de oplader nooit aan in de buurt van ontvlambare producten of vloeistoffen.

Trek altijd de oplader altijd uit aan beide kanten als u niet oplaadt.

DE OPLADER GEBRUIKEN

1. Controleer de lader regelmatig op mogelijke schade aan het snoer, de stekker, de kap of andere onderdelen. Als u schade opmerkt, gebruik de oplader dan niet voordat deze gerepareerd of vervangen werd.
2. Gebruik alleen een oplader die geleverd of aanbevolen wordt door ons bedrijf.
3. De oplader is geen speelgoed en mag alleen worden gebruikt door een volwassene.
4. Laad nooit op als er zich ontvlambare materialen of vloeistoffen in de buurt bevinden.
5. Ontkoppel het netsnoer en haal de stekker uit het stopcontact als het opladen voltooid is.
6. Laad de scooter alleen op gedurende de aanbevolen tijdsduur. Overlaad hem niet.
7. Koppel de oplader steeds los voordat u de step afveegt of schoonmaakt.

HET NIET NALEVEN VAN DE HIERBOVEN VERMELDE WAARSCHUWINGEN VERHOOGT HET RISICO OP EEN POTENTIEEL ERNSTIG LETSEL. GEBRUIK DE PASSENDE VOORZICHTIGHEID BIJ HET RIJDEN EN DRAAG ALTIJD BESCHERMINGSMIDDELEN TIJDENS HET RIJDEN.

VOOR U START

Controleer bij het uitpakken de inhoud met de paklijst.

WAARSCHUWING: Controleer voordat u de step monteert of de aan/uit-schakelaar op 'UIT' staat.

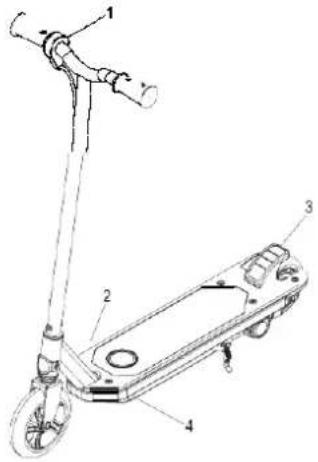

GESCHATTE TIJD VOOR DE MONTAGE

De montage kan meestal in 25 minuten worden voltooid, exclusief de tijd nodig voor de eerste keer op te laden. De oplaadtijd voor de eerste keer is 7 uur.

1. Gashendel
2. Aan/uit-schakelaar
3. Rempedaal
4. Laadcontactdoos

Benodigd gereedschap

1st 12—14mm vlakke sleutel (niet meegeleverd met step)	2st 4mm inbussleutels (meegeleverd met de step)	1 st schroevendraaier (niet meegeleverd met de step)
1st 13—15mm vlakke sleutel (niet meegeleverd met step)	1st 4mm inbusdopsleutel (niet meegeleverd bij de step)

MONTAGE

Het stuur monteren

Volgens figuur 1, lijn de T-staaf uit en duw deze op de vorkbuis. Zorg ervoor dat alle vier de gaten op elkaar uitgelijnd zijn. (De gashendel op de handgreep moet zich aan de rechterkant bevinden nadat deze geïnstalleerd is.)

Plaats een platte zeskantmoer en schroef deze vast in het slotgat, zoals aangegeven op de tekening, en draai ze vast met twee 4mm inbussleutels

WAARSCHUWING: De step moet altijd worden uitgeschakeld tijdens het opladen.

Benodigde tijd voor de eerste keer op te laden: 7 uur.

1. Benodigde tijd voor de volgende opladingen: ongeveer 4 uur.
2. Om de step in een goede staat te houden, moet u hem minstens één keer per maand opladen als hij niet regelmatig gebruikt wordt.

Controleer of de aan/uit-schakelaar in de "UIT" -stand staat voordat u uw oplader aansluit. Stop het laadsnoer in de laadcontactdoos, die zich aan de rechterkant van de batterijbak bevindt.

Stop de oplader in het stopcontact en zet hem aan. De indicator van de oplader zal aangaan. Een rode kleur geeft aan dat de batterij wordt opgeladen en een groene kleur geeft aan dat de batterij volledig opgeladen is.

DE STEP GEBRUIKEN

Zorg ervoor dat de aan/uit-schakelaar op 'AAN' staat. De schakelaar bevindt zich aan de rechterkant van het plateau.

Plaats één voet op het plateau en beide handen op het stuur

Duw op de gashendel naast de rechter stuurgreep om te versnellen. Hoe verder u duwt, hoe sneller de step gaat.

Zorg ervoor dat beide voeten tijdens het rijden op het step plateau staan.

Draai het stuur naar links of rechts om in de gewenste richting in te gaan. Om te vertragen, laat u de gashendel los en duwt u met uw voet op de achterrem.

Als u klaar bent met uw step, zet dan de aan/uit-schakelaar in de 'UIT'-stand.

Gebruik als een normale step

Gebruik je andere voet en duw jezelf verder door je voeten over de grond te duwen. Draai het stuur naar links of rechts om in de gewenste richting in te gaan. Om te vertragen duwt u voorzichtig op de achterrem. Om te stoppen, duwt u de achterrem helemaal in.

HARDWARE ONDERHOUD

BATTERIJ

Zorg dat de aan/uit-schakelaar in de "UIT"-stand staat als de step niet gebruikt wordt. Bewaar de step nooit op een koude of ijzige plaats! Lage temperaturen kunnen de batterij permanent aantasten of beschadigen

CONTROLEER ALTIJD: PERSOONLIJKE BESCHERMINGSMIDDELEN

Draag steeds de correcte beschermingsmiddelen, zoals:

Een veiligheidshelm van betrouwbare kwaliteit. (Het dragen van een veiligheidshelm kan verplicht zijn volgens de lokale wet of regelgeving).

Elleboogbeschermers en kniestukken;
- Een shirt met lange mouwen en een lange broek;
- Handschoenen;
- Sportschoenen.

Zorg ervoor dat veters vastgeknoopt zijn en uit de buurt van het wiel en het aandrijfsysteem blijven.

REM

Controleer de rem op een correcte werking.

Wanneer u het rempedaal induwt, stopt het achterwiel met draaien;

Wanneer de rem gebruikt wordt, is de stroom uitgeschakeld en werkt de motor niet meer

Zorg ervoor dat de wielen vrij kunnen draaien en niet tegen het rempedaal schuren als deze niet gebruikt wordt. Rij nooit met de step als de rem niet goed werkt.

GASHENDEL

Als de aan/uit-schakelaar in de "AAN"-stand staat, draait u aan de gashendel en de motor begint de step vooruit te rijden. Zorg dat u op een open en veilige plaats staat voordat u aan de knop draait. Balanceer je lichaam en hou het stuur met beide handen vast tijdens het rijden.

BANDEN

Controleer de banden op overdreven veel slijtage/veroudering en vervang ze indien nodig.

Inspecteer uw step altijd zorgvuldig voor elke rit. Controleer op scheuren, slijtage of losse delen; en voer reparaties uit of vervang onderdelen daar waar nodig.

REPARATIE EN ONDERHOUD

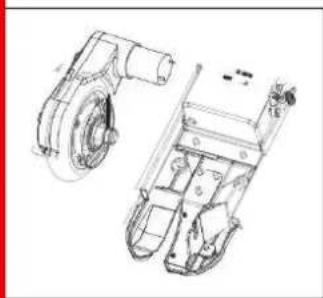

HET ACHTERWIEL VERVANGEN

Benodigd gereedschap: 1 st schroevendraaier, 1 st 12--14mm vlakke sleutel en 1 st 13--15mm vlakke sleutel.

Draai de borgschroeven op het motordeksel los met een
kruiskopschroevendraaier en verwijder het deksel.

Draai de
bevestigingsschroeven los met een
kruiskopschroevendraaier

Verwijder de wielasmoer van het achterwiel met behulp van een 13 mm en een 14 mm massieve sleutel.

Let op de plaats van de onderdelen op het achterwiel en verzeker u ervan dat al deze onderdelen zich in de juiste positie bevinden als u ze opnieuw monteert.

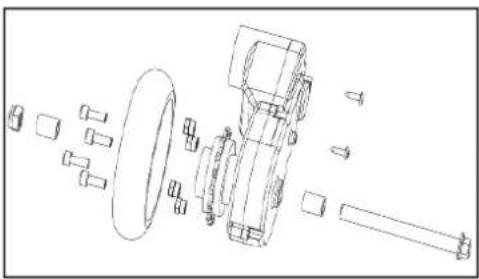

HET ACHTERWIEL VERVANGEN

Monteer het nieuwe achterwiel op het frame door het geheel in de achterwielas behuizing te plaatsen door de in stap 2 hierboven beschreven handeling om te keren.

Zorg ervoor dat de achterwielas in de achterwielas behuizing op het frame geschoven werd. Draai vervolgens de bevestigingsschroeven van de motor vast met een kruiskopschroevendraaier.

Draai de asmoer van het achterwiel aan met een sleutel van 13 mm en één van 14 mm en controleer vervolgens of het wiel onbelemmerd kan draaien

Monteer het motordeksel met een schroevendraaier. Draai de schroeven niet te vast aan, anders kunt u de motorkap beschadigen.

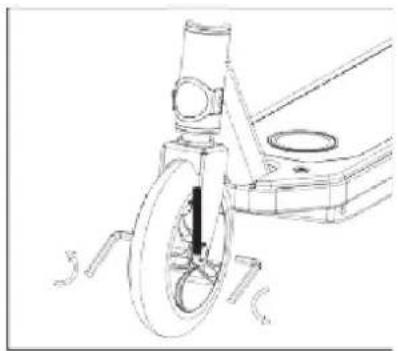

HET VOORWIEL VERVANGEN

Verwijder de voorwielas door 2 st 5 mm inbussleutels tegen de klok in te draaien.

Let op de plaats van de onderdelen op het voorwiel en verzeker u ervan dat al deze onderdelen zich in de juiste positie bevinden als u ze opnieuw monteert. (Het voorwiel wordt op dezelfde manier verwijderd het achterwiel.)

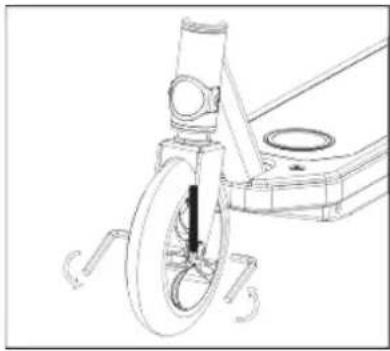

Draai de voorwielas vast door 2st 5 mm inbussleutels met de klok mee te draaien.

REPARATIE EN ONDERHOUD

Bewaar de batterij niet in een omgeving warmer dan 25°C of onder 0°C.

Deze step bevat verzegelde loodzwavelzuurbatterijen, die moeten worden gerecycled in overeenstemming met de plaatselijke wet- en regelgeving. Lees en begrijp de volgende instructies voor het weggooien van de batterijen.

Verwijdering: Dit product bevat verzegelde loodzuurbatterijen, die op een milieuvriendelijke manier moeten worden verwijderd. Gooi geen loodzuurbatterij in het vuur. De batterij kan exploderen of lekken. Gooi geen loodzuurbatterij weg met het gewone huisafval. Het verbranden, op het land gooien of mengen van verzegelde loodzuurbatterijen met huishoudelijk afval is in de meeste gebieden bij wet verboden. Breng lege batterijen terug naar een lokale, goedgekeurde loodzuurbatterij-recycler of een lokale verkoper van autobatterijen.

Oplader: De oplader die met de step wordt meegeleverd, moet regelmatig worden onderzocht op schade aan het snoer, de stekker, de behuizing en andere onderdelen. Bij dergelijke schade mag de step niet worden opgeladen voordat de oplader gerepareerd of vervangen werd.

Wielen: Slijtage is onvermijdelijk aan de wielen en het aandrijfsysteem tijdens de werking. Dit is geen productfout. De gebruiker dient regelmatig de wielen en het aandrijfsysteem te controleren op slijtage en af te stellen of te vervangen indien nodig.

WAARSCHUWING: Als er zich een batterijlek voordoet, vermijd dan het contact met het lekkende zuur en plaats de beschadigde batterij in een plastic zak. Raadpleeg de bovenstaande verwijderingsinstructies. Als het zuur in contact komt met de huid of de ogen, was deze dan gedurende ten minste 15 minuten met koud water en raadpleeg een arts.

PROBLEEMOPLOSSING

Probleem	Mogelijke Oorzaak	Oplossing
De step start niet.	De aan/uit-schakelaar staat in de UIT-stand.Batterij is niet opgeladen.De draden of connectoren zitten lo of zijn niet aangesloten.	Zet de aan/uit-schakelaar op AAN.Laad de batterij volledig op. Laad de batterij de eerste keer voor 7 uur op en 4 uur voor het volgende opladen.Demonteer de step en controleer de stroomaansluiting en controller-aansluiting of ze niet loskwamen. Sluit ze opnieuw aan indien nodig.
De werkingstijd van de step is kort.	De batterij moet worden opgeladen.De batterij accepteert geen volledige lading.	Laad de batterij volledig op. Laad de batterij de eerste keer voor 7 uur op en 4 uur voor het volgende opladen.Zorg ervoor dat de stekker van de oplader aangesloten is op een 230V-voeding.Controleer of de schakelaar van het stopcontacten aan staat. Mogelijk moet de batterij worden vervangen.Zelfs met de juiste zorg werken gaan oplaadbare batterijen niet voor altijd mee! De gemiddelde levensduur van een oplaadbare batterij is 1 tot 2 jaar, afhankelijk van de omstandigheden en het gebruik van de step.
De step gaat erg traag.	De step is overbelast.Het rijoppervlak is niet geschikt.De remmen zijn niet correct afgesteld	Zorg ervoor dat de step niet overbelast is. Dit product is ontworpen om maximaal 50 kg te ondersteunen. Een overmatige overbelasting veroorzaakt de automatische beveiliging en zorgt ervoor dat de scooter niet zal starten. Rij niet heuvelop of gebruik de step niet om een vracht te verslepen. Overlaad de step niet, dit kan ertoe leiden dat de batterij en de elektronica vroegtijdig verouderen en het stroomsysteem beschadigd wordt.Rij op vaste, gelijkmatige, schone en droge oppervlakken zoals trottoirs en vlakke grond.Raadpleeg de handleiding voor het afstellen van de remmen.

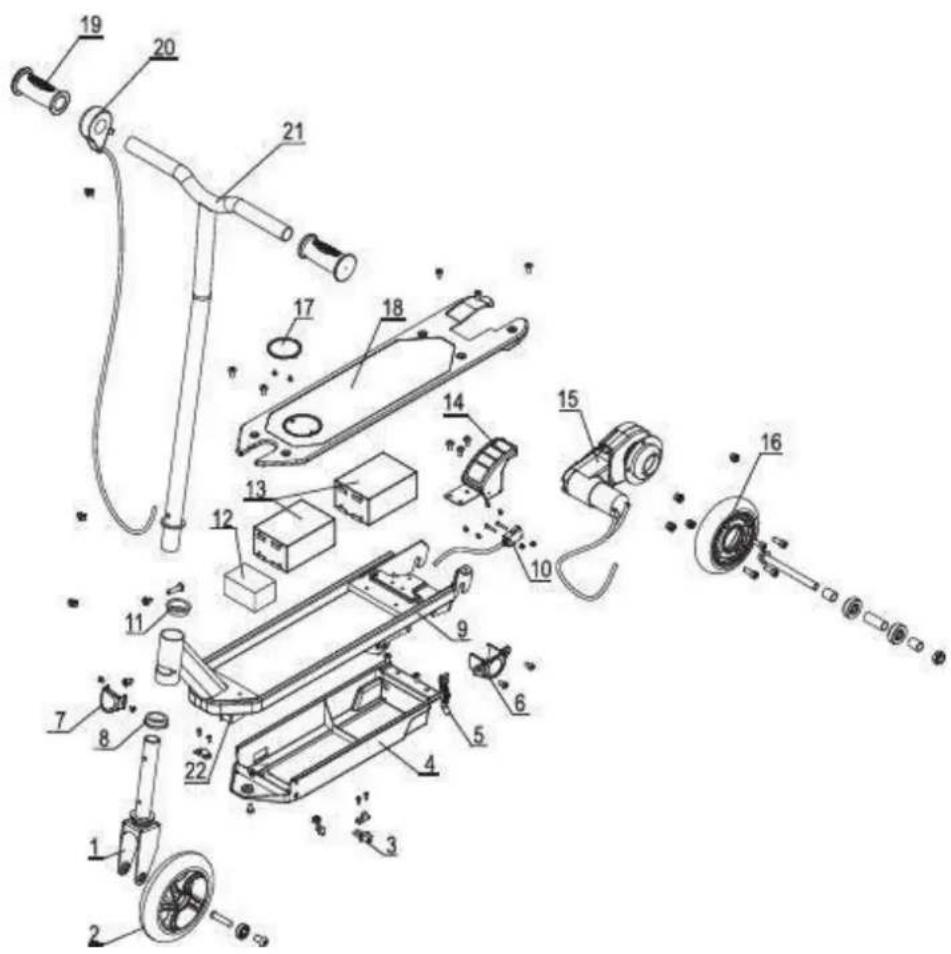

ONDERDELEN OVERZICHT

Nr.	Onderdeel benaming	No	Onderdeel benaming
1	Voorvork	12	Controller
2	Voorwiel	13	Batterij
3	Laadcontactdoos	14	Rempedaal deksel
4	Batterijdoos	15	Motor samenstel
5	Standaard	16	Achterwiel
6	Motorkap	17	LOGO Deksel
7	Decoratief Deksel	18	Voetplank
8	Onderste nylon ring	19	Handgreep
9	Frame	20	Gashendel
10	Remschakelaar	21	Stuur
11	Bovenste nylon ring	22	AAN/UIT-schakelaar

CONFORMITEITSVERKLARING

Ondergetekende PACT GROUP verklaart hierbij dat het product.

Modell: URBANRIDE 55

Type: Scooter

Functie: Elektrische scooter

Productbeschrijving: Elektrische scooter voor een kind.

Voldoet aan alle normen en technische richtlijnen hieronder:

RICHTLIJNEN

2006/66/EC

2013/56/EU

2011/65/EU

TEST STANDARD

EN 55014-1:2006+A1:2009+A2:2011	EN 61000-3-2:2014	EN 61000-3-3:2013
EN 55014-2:1997+A1:2001+A2:2008	EN55014+A2 2011	EN 14619:2015
ASTM F2641-2008 (R2015)	EN 50563:2011+A1:2013+278/2009/EC

Alle radio-emissietests zijn uitgevoerd door het onderstaande laboratorium:

Contactgegevens van de fabrikant of agent:

PACT Group

33 rue du ballon

93160 Noisy le Grand – France

Contactgegevens van de persoon die bevoegd is om het technische document te bewerken:

Michael Barreira

33 rue du ballon

93160 Noisy le Grand - France

Deze verklaring wordt afgegeven onder verantwoordelijkheid van de fabrikant en, in voorkomend geval, van zijn vertegenwoordiger 03/12/2018.

Vertegenwoordiger van het bedrijf:

PACT GROUP
