GEBRUIKSAANWIJZING RIDE 85s URBAN GLIDE

Vertaling van het oorspronkelijke bericht

URBANGLIDE is een merk geïmporteerd door het bedrijf PACT GROUP, gevestigd aan 33 rue du Ballon - 93160 Noisy Le Grand - Frankrijk

Urbanglide.fr

Urbanglide

Beschermende uitrusting 77

Advies voor de bestuurder 77

Procedures en rijomstandigheden 77

Gebruik van de oplader 78

Batterij 78

Onderhoud 78

Transport 79

Gebruik de scooter 79

Rebus 79

GEBRUIKEN

De verschillende onderdelen 80

De vouwtrappen 80

De stappen van het ontvouwen 81

Gebruik van het scherm 81

Bevestiging van het stuur 82

Aanpassing van de speling van het vouwapparaat 82

Veiligheid en voorzorgsmaatregelen

Lees de handleiding a.u.b. aandachtig voordat u het product gebruikt, alsook de adviezen inzake de risico's en veiligheid in de handleiding. Het gebruik van een elektrisch product kan gevaarlijk zijn als de gebruiker niet voorzichtig is. Als er door verkeerd gebruik en niet-naleving van de veiligheidsinstructies een ongeval gebeurt, kan het bedrijf niet aansprakelijk worden gehouden. Gebruikers moeten zelf oordelen vellen en hun gezond verstand gebruiken om mogelijke gevaren te detecteren.

Verifieer a.u.b. de huidige voorschriften en wetten in uw land om te weten te komen waar en hoe u uw product op een manier die conform is met de wetgeving, kunt gebruiken. U moet de regels en wetten die van toepassing zijn op voertuigen en voetgangers naleven.

- Beschermende uitrusting

Draag altijd de volgende beschermende uitrusting:

• goedgekeurde en gecertificeerde helm voor uw locatie;
• knie- en elleboogbeschermers;
• een t-shirt met lange mouwen en een lange broek;
• handschoenen;

- schoenen met rubberen zolen. Rijd nooit met blote voeten of in sandalen. Knoop uw veters toe en houd ze zo ver mogelijk van de wielen en het intern systeem.

- Advies voor de bestuurder

De gebruiker mag niet meer dan 120 kg wegen. Zijn grootte en gewicht zullen niet volledig verzekeren dat hij volledige controle zal hebben over het voertuig. Het is uw verantwoordelijkheid om te verzekeren dat alle gebruikers op de hoogte zijn van de risico's. De aanbevolen leeftijd voor het gebruik van het product is 12 jaar. U bent verantwoordelijk voor jongere bestuurders en u moet rekening houden met hun vaardigheden, maturiteit en vermogen en ervoor zorgen dat ze de regels volgen. Raak de motor of de remmen van het product niet onmiddellijk aan na het gebruik. Deze onderdelen kunnen erg heet zijn.

- Procedures en rijomstandigheden

Verifieer a.u.b. de huidige wetten en regels in uw land, voordat u het product gebruikt. Kijk rondom u wanneer u het product gebruikt en besteed aandacht aan alle mogelijke risico's. In Frankrijk bedraagt de lineaire snelheid op een vlakke ondergrond en een persoon die de maximaal toegestane belasting niet overschrijdt 25 km/u. Het is belangrijk dat u de rechten en eigendommen van iedereen respecteert. Start de versnelling niet, als u zich niet op het product bevindt. Dit product is niet ontworpen om te springen, voor acrobatische trucs en om mee te glijden.

Rijd nooit op wegen, in de nabijheid van voertuigen, op trappen, heuvels of in de nabijheid van zwembaden of andere waterbronnen. Houd de hendels a.u.b. vast met beide handen.

Er mag zich nooit meer dan één persoon op het product bevinden. Houd uw vingers en andere lichaamsdelen weg van de hete onderdelen tijdens het gebruik (rem, motor, ketting). Gebruik het product nooit terwijl u naar muziek luistert of uw smartphone gebruikt.

Gebruik het product nooit om aan iets te trekken, aangezien dit de onderdelen kan beschadigen en de batterij snel kan doen verslijten. Zorg ervoor dat het product nooit in aanraking komt met water, aangezien dit de elektrische onderdelen kan beschadigen en tot gevaarlijke situaties kan leiden.

Rijd enkel op vlakke en stabiele oppervlakken. Vermijd oppervlakken met grond, gaten en ijs, aangezien u hierdoor de controle over het product kunt verliezen. Rijd niet tijdens de nacht of op plaatsen met een lage zichtbaarheid. Rijd niet binnen op plaatsen waar er tapijten liggen, aangezien deze kunnen storen. Het A-gewogen geluidsdrukniveau in de bestuurderscabine mag niet hoger zijn dan 70dB(A). De totale waarde van de trillingen waaraan het hand-armsysteem wordt blootgesteld is niet hoger dan 2,5m/s², de maximale frequentie-gewogen wortelgemiddelde kwadratische waarde van de versnelling waaraan het hele lichaam wordt blootgesteld is niet hoger dan 0,5m/². (Meetnauwkeurigheid onzeker)

Verifieer na elk gebruik of elk onderdeel zich op de juiste plek bevindt en of het niet beschadigd is. Controleer vóór elk gebruik het volgende:

• of de remmen in een goede staat zijn;
• of alle componenten in goede staat zijn en zich op de juiste plaats bevinden;
• of de onderdelen die defect geraakt zijn tijdens het vorige gebruik gerepareerd of vervangen zijn naargelang de eisen van de producent.

Personen met medische problemen of die in medische behandeling zijn, onder wie personen met hartproblemen, zwangere vrouwen, onverantwoordelijke personen en personen met rug- of nekproblemen, mogen het product niet gebruiken.

- Gebruik van de oplader

Voordat u het product gebruikt, moet u het opladen. Vóór het eerste gebruik kan het zijn dat u lang moet opladen. Raadpleeg a.u.b. het indicatielampje van de batterij. U kunt de batterij om het even wanneer opladen om te verzekeren dat hij altijd opgeladen is. Het is niet nodig om te wachten totdat de batterij volledig leeg is, voordat u hem oplaadt.

Gebruik geen oplader van een ander merk, aangezien dergelijke de batterij van uw product kan beschadigen. Om een normale levenscyclus te verzekeren is het belangrijk om de batterij ten minste om de 3 maanden op te laden, zelfs als u het product niet gebruikt.

Vermijd schokken en contact met water, want dergelijke factoren zijn niet gedekt door de garantie wanneer ze de batterij beschadigen.

De bijgeleverde oplader is "smart". Hij zal stoppen wanneer de batterij voor 100% opgeladen is, zodat de batterij niet beschadigd geraakt.

De oplader moet in een perfecte staat zijn bij elk gebruik. Controleer de draden en de staat van de uiteinden en connectoren. Als het product niet oplaadt, kan het zijn dat de oplader defect is en dat hij vervangen moet worden.

De oplader mag enkel door volwassenen worden gebruikt en het is belangrijk hem los te koppelen aan beide kanten, wanneer hij niet aan het opladen is.

- Batterij

Berg de batterij a.u.b. niet op onder extreme temperaturen. Berg hem op onder 30 °C en boven 0 °C. Als u het product niet gebruikt gedurende 60-90 dagen, kan het zijn dat de batterij verslechtert. Dit verlies van de werking wordt veroorzaakt door gebrek aan gebruik en is daarom niet gedekt door de garantie.

Op het einde van de levenscyclus moet de batterij afzonderlijk van niet-gedifferentieerd generisch afval worden weggegooid. Gooi de batterij weg in de containers die voor dit doeleinde bestemd zijn. De recuperatie en het recyclen van batterijen dragen bij aan de bescherming van het milieu en aan het behoud van materiële grondstoffen. Dit product bevat een Li-ion batterij, het blussen van een eventuele brand moet gebeuren met een poederblusser (brandklasse D).

- Onderhoud

Berg uw product a.u.b. op in een droge, stofvrije ruimte en laat het niet voor lange tijd achter in een vochtige ruimte of in de zon. Gebruik een vochtige doek en een mild reinigingsmiddel voor de reiniging van uw product. Gebruik geen alcohol, benzine, kerosine of andere corrosieve chemische oplosmiddelen voor de reiniging van uw product, aangezien ze het uitzicht en de structuur kunnen beschadigen.

Controleer regelmatig de staat van de onderdelen van uw product. Als er een onderdeel beschadigd is, vervang het a.u.b. voordat u het product gebruikt. Als er een onderdeel niet werkt, kan dit vallen of letsels veroorzaken.

- Transport

Als u uw product en de batterij door de lucht of via andere vervoersmiddelen wenst te transporteren, neem dan a.u.b. vooraf contact op met de lokale overheid en de vervoerder om mogelijke verboden en vervoersbeperkingen te weten te komen. Lithiumbatterijen worden in veel landen als gevaarlijk beschouwd. Verzeker dat de toegang en het vervoer ervan toegestaan zijn, voordat u ze vervoert. Het vervoer van lithiumbatterijen door de lucht is verboden door internationale wetten.

- Gebruik van het product

Om uw product aan te zetten, drukt u op de aan/uit-knop op uw stuur. Om vooruit te komen, drukt u op het gaspedaal dat zich ook op het stuur bevindt. Plaats beide voeten op het product en druk de gashendel in. Gebruik de handremmen op het stuur om te remmen. U kunt ook het achterspatbord gebruiken, als uw product daarmee is uitgerust. Controleer voor elk gebruik of de wielen niet vastzitten en of de remmen werken. Om enkele basiaanpassingen te maken, met name de remcontrolespeling, gaat u naar onze instructievideo's die beschikbaar zijn op ons YouTube-kanaal: URBANGLIDE CHANNEL.

Het gebruik van dit type product over een lange periode kan trillingen veroorzaken die onaangenaam kunnen zijn, neem regelmatig pauzes. Om andere gebruikers te waarschuwen voor uw aanwezigheid, gebruikt u de claxon op uw stuur, als uw product daarmee is uitgerust. Gebruik de LED aan de voorkant om je weg te verlichten op donkere plaatsen. Wanneer u uw product stopt, gebruikt u de standaard om het te stabiliseren.

- Rebus

DIT PRODUCT VERBINDTEN LITHIËLE BATTERIJEN DIE VEILIGHEIDSOVEREENKOMSTEN MOETEN WORDEN: De batterij moet worden verwijderd voordat deze wordt weggegooid. Vergeet niet om, voordat u iets doet, het uit te schakelen en de stekker uit het stopcontact te halen.

Sommige onderdelen moeten worden vervangen, afhankelijk van de mate van slijtage en het tijdstip van gebruik, kunt u reserveonderdelen verkrijgen op het volgende adres (RIDE 85S):

https://boutique.urbanglide.com

Onderdelen	Vervangingscriteria	Aanvaardbaarheidscriteria	Vervangingsmethode	Referenties
Banden	Verlies van originele vorm, scheuren, splinters of andere tekenen van slijtage		Online video op YouTube Urbanglide Channel	3700092666104
Remvoeringen	Abnormaal remgeluid of abnormaal wrijvingsgeluid		Online video op YouTube Urbanglide Channel	3700092666135
De kabel voor de bediening van de remmen	Rammende kabel		Online video op YouTube Urbanglide Channel	Neem contact op met onze klantenservice
Retroreflecterende tapes	Als het eraf komt		Online video op YouTube Urbanglide Channel	Neem contact op met onze klantenservice
Lagers	Abnormale geluiden		Neem contact op met onze klantenservice	Neem contact op met onze klantenservice

Het serienummer heeft als voorvoegsel het bouwjaar op het informatielabel van uw product.

JJJJMMXXXXXXXXXXXX

GEBRUIKEN

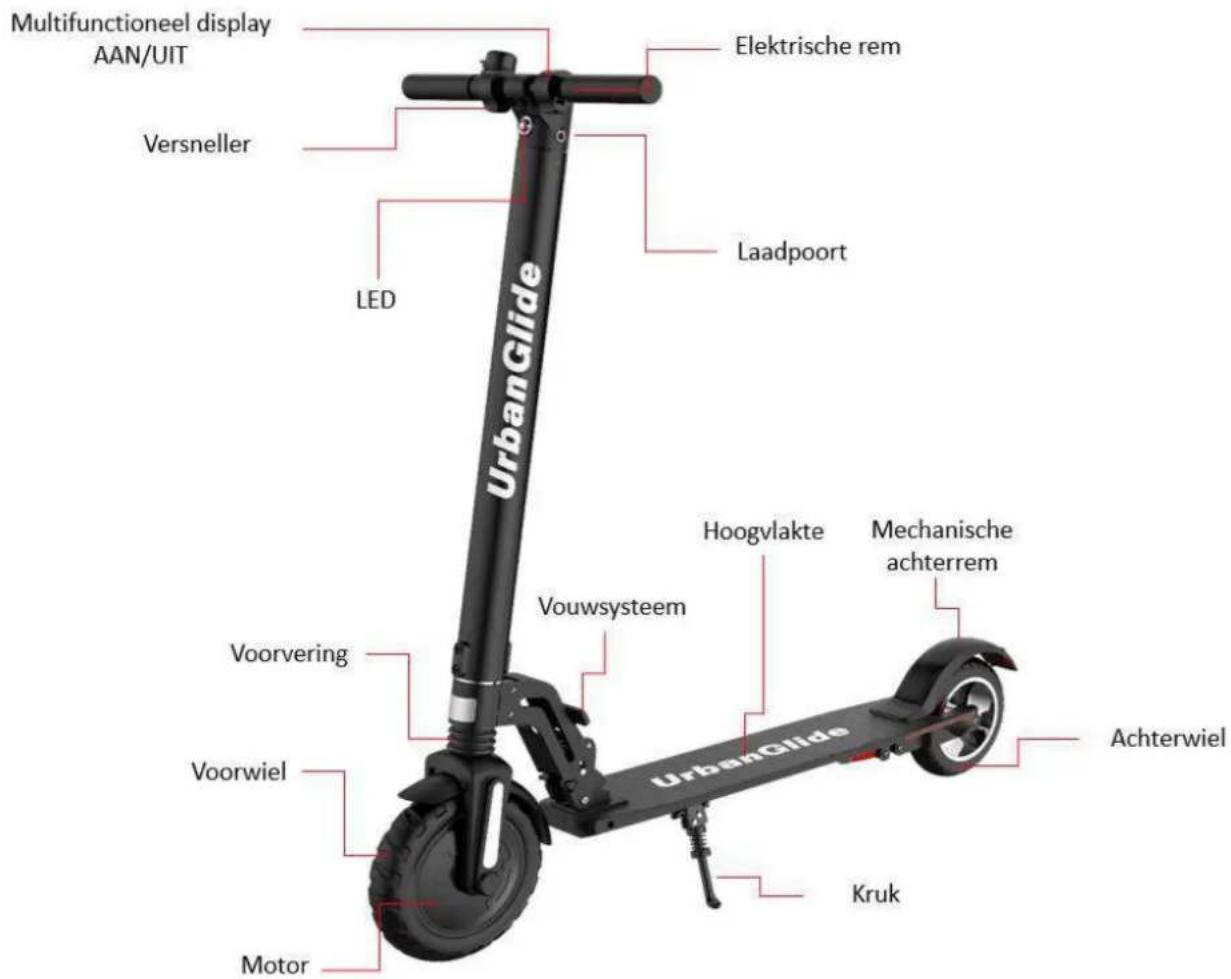

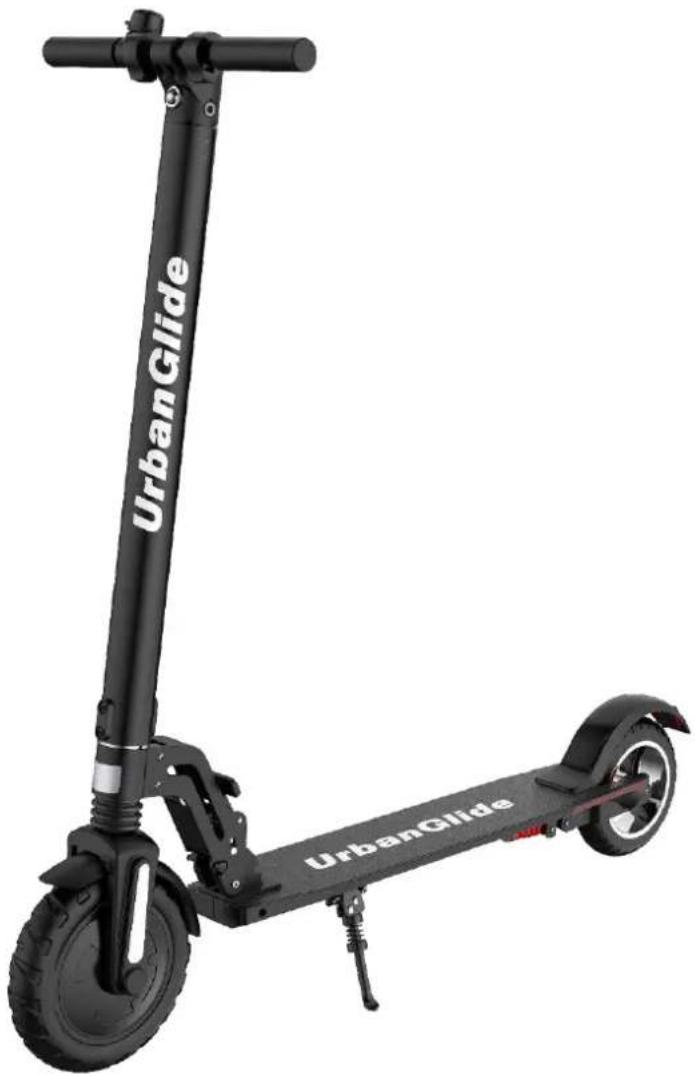

De verschillende onderdelen

Multifunctioneel display AAN/UIT Versneller LED Elektrische rem Laadpoort UrbanClide Vouwsysteem Hoogvlakte Mechanische achterrem Voorvering Voorwiel Motor UrbanClide Kruk Achterwiel

Om vooruit te komen, zet u beide voeten op het platform en gebruikt u de juiste trekker op uw stuur om uw scooter naar voren te brengen.

Om te remmen kun je de linker trekker op je stuur gebruiken, of je voet op het achterspatbord gebruiken om de snelheid van je scooter te verminderen.

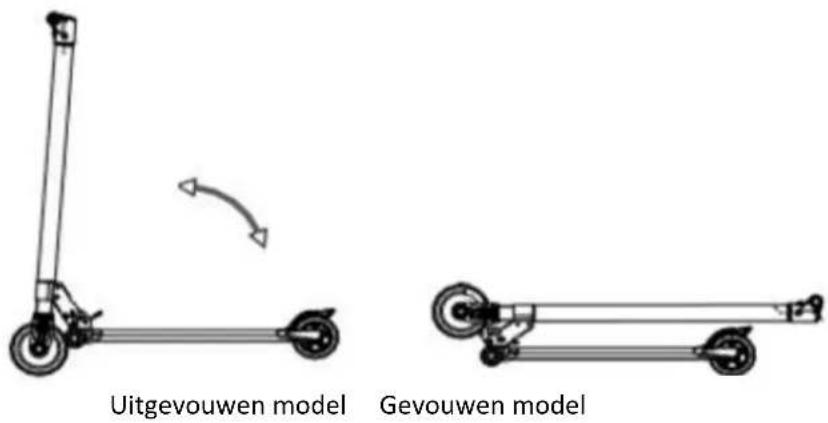

De vouwtrappen

Uitgevouwen model Gevouwen model

1. Zet de scooter uit en zet de kruk weg.
2. Druk met uw voet of hand op de vouwknop en vouw de scooter op.
3. Blijf vouwen tot je het "klik"-geluid hoort.

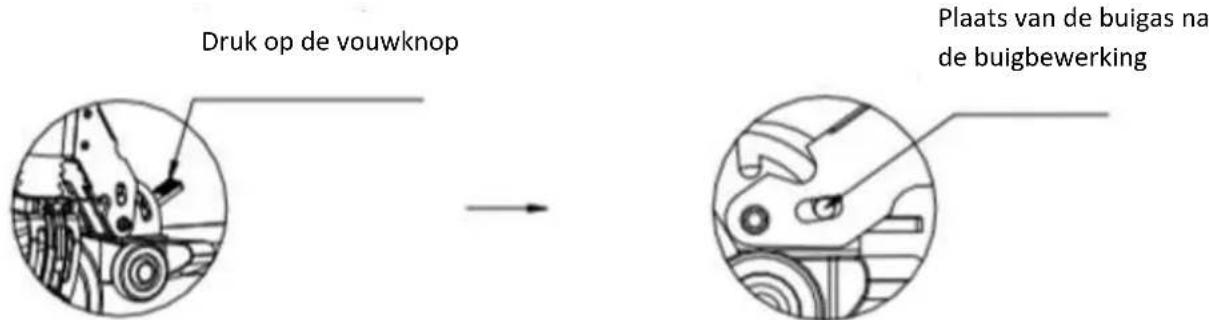

Druk op de vouwknop Plaats van de buigas na de buigbewerking

LET OP: Knijp niet in je vingers als je de scooter opvouwt!

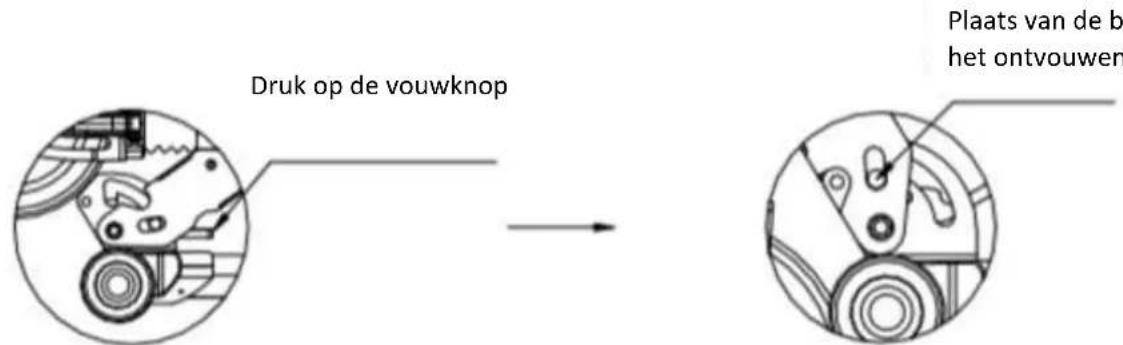

De stappen van het ontvouwen

Druk op de vouwknop Plaats van de b het ontvouwen

1. Druk op de vouwknop.
2. Houd het dek van de scooter vast en zet het stuur omhoog totdat u het "klik"-geluid hoort. Als je het geluid niet hebt gehoord, herhaal dan het proces en houd de vouwknop met je voet vast om het uitklappen van de scooter te vergemakkelijken.

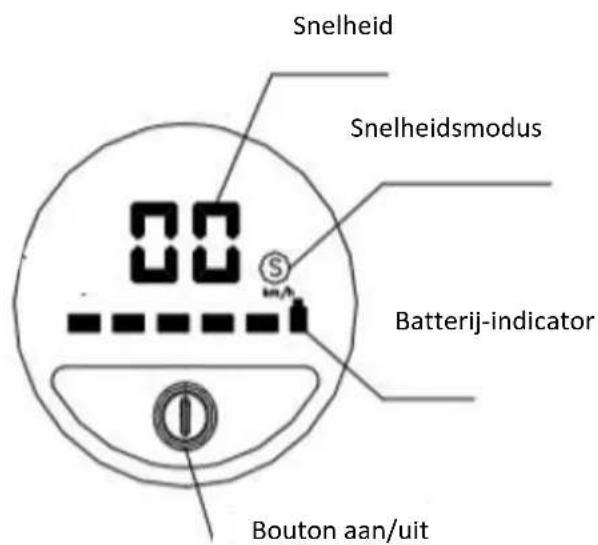

Gebruik van het scherm

Snelheid Snelheidsmodus Batterij-indicator Bouton aan/uit

1. De batterij-indicator geeft het resterende batterijniveau in realtime aan.
2. Om de scooter aan te zetten drukt u op de Aan/Uit-knop, om hem uit te zetten drukt u 3 seconden lang op de knop.
3. Druk na het inschakelen eenmaal op de aan/uit-knop om de koplamp aan te zetten. Druk nog een keer om het uit te schakelen.
4. Druk eenmaal ingeschakeld tweemaal op de Aan/Uitknop om de snelheidsmodus te wijzigen. Wanneer "S" niet wordt weergegeven, staat u in de eerste versnelling, wanneer "S" in het wit wordt weergegeven, staat u in de tweede versnelling en wanneer "S" in het rood wordt weergegeven, staat u in de derde versnelling.

Bevestiging van het stuur

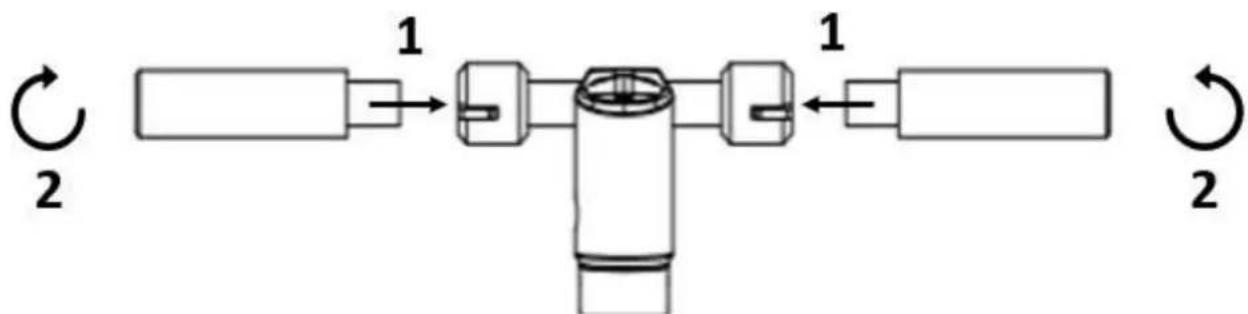

Montage

Om het stuur van uw scooter in elkaar te zetten, volgt u deze stappen:

1. Steek de twee handgrepen in het handvat van uw scooter.
2. Schroef de twee handgrepen vast

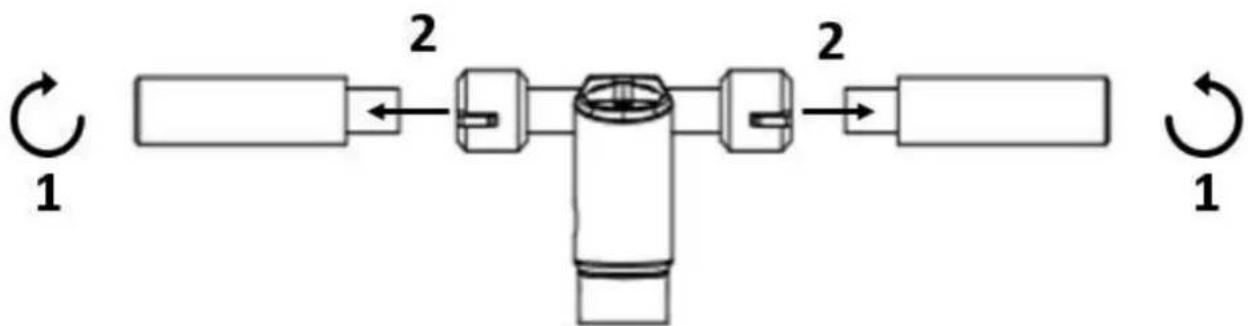

Démontage

Om het stuur van uw scooter te demonteren, volgt u deze stappen:

1. Schroef de twee handgrepen van de handgreep van uw scooter los.
2. Verwijder beide handgrepen.

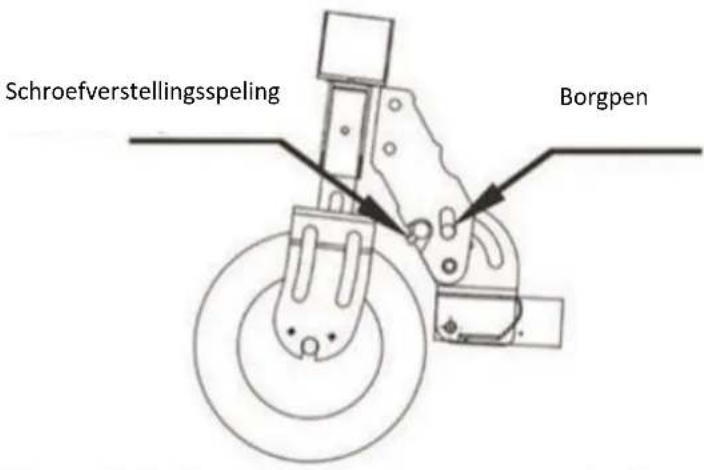

Aanpassing van de speling van het vouwapparaat

Schroefverstellingsspeling Borgpen

1. Wanneer de ruimte in het vouwapparaat te groot is, kan de bovenste schroef naar rechts worden gedraaid met een inbussleutel en moeten de linker- en rechterschroeven worden afgesteld.
2. Controleer voor de afstelling of de scooter in de afstelvergrendeling staat en na de afstelling of de vouwschakelaar elastisch is en normaal kan worden gebruikt. De borgpen kan normaal gesproken naar beneden vallen.

Troubleshooting

Probleem	Mogelijke oorzaak	Oplossing
Het product werkt niet	De batterij is niet opgeladen.	Laad de batterij op en controleer of het rode lampje opgelicht is.
	De aansluitingen of kabels zijn los.	Controleer of de batterij goed in het product zit.
Het product werkt niet continu	De batterij moet worden opgeladen.	Laad de batterij op en controleer of het rode lampje opgelicht is.
	De batterij is niet volledig opgeladen.	Zorg ervoor dat de stroomkabel goed aangesloten is.
		Het kan zijn dat de batterij vervangen moet worden.
Het product is plots gestopt met werken	Overbelasting, uitschakeling	Overbelasting kan ertoe leiden dat het product niet werkt. Schakel het product uit, wacht 15 seconden en schakel het dan opnieuw in.
	Verbrande zekering	Overbelasting kan leiden tot verbranding van de zekeringen en in dat geval moet u ze vervangen. Neem hiervoor contact op met de naverkoopservice.
		Controleer voordat u dit doet de staat van alle kabels en connectoren.
Het product beweegt te traag	De remmen zijn niet goed ingesteld.	Controleer de staat van de remmen en probeer ze losser te maken. Als dit niet werkt, neem a.u.b. contact op met de naverkoopservice.
	Het product is overbelast	Controleer of de gebruiker minder weegt dan het vooraf aanbevolen gewicht.
		Controleer of er geen voorwerpen aanwezig zijn die de goede werking van het product verhinderen.
	Slechte rijomstandigheden.	Zorg ervoor dat het product gebruikt wordt op een vlakke, droge en effen grond.
	De banden/wielen zijn beschadigd.	Controleer de staat van de wielen van het product.

Voor alle informatie kunt u contact opnemen met onze after-sales service op het volgende adres:

Op ons YouTube-kanaal vindt u ook veel instructievideo's over de verzorging en het onderhoud van uw product:

UrbanGlide Channel

Tot slot, aarzel niet om ons te volgen op onze sociale netwerken Instagram en Facebook om ons nieuws te volgen.

U kunt de laatste update van deze handleiding in digitaal formaat vinden door in te loggen op onze website:

www.urbanglide.com

(Sjabloonveld betrokken).

De papieren versie wordt op verzoek aan onze klantenservice overhandigd.

Alle productnamen, logo's en handelsmerken zijn het eigendom van hun respectievelijke eigenaars. Alle bedrijfs-, product- en servicenamen die in deze handleiding worden genoemd, zijn uitsluitend bedoeld ter identificatie. Vermelding van deze namen, logo's en handelsmerken vormt geen aanbeveling voor gebruik.

Urbanglide.fr

Urbanglide

Ondergetekende PACT GROUP verklaart hierbij dat het product.

Modell: URBANGLIDE RIDE 85s

Functie: Elektrische scooter voor individueel vervoer

Productbeschrijving: Opvouwbare elektrische scooter met instelbare snelheden voor individueel transport.

Voldoet aan alle normen en technische richtlijnen hieronder:

RICHTLIJNEN

2014/30/EU

2014/35/EU

2006/42/EU

2011/65/UE

TEST STANDARD

EN 61000-6-1 :2007	EN 60335-1:2012+A11:14+A13:17	EN 60335-1:2012+A11:14+A13:17	EN 50581:2012
EN 61000-6-3:2007+A1 :2011		Annex K of EN 60745-1:2009+A11:2010
		EN ISO 12100: 2010

Alle tests zijn uitgevoerd door het onderstaande laboratorium:

Contactgegevens van de importeur:

PACT GROUP

33 rue du ballon

93160 Noisy le Grand – France

Contactgegevens van de persoon die bevoegd is om het technische document te bewerken:

Fung Nim

33 rue du ballon

93160 Noisy le Grand - France

Deze verklaring wordt afgegeven onder verantwoordelijkheid van de importeur

28/12/2020

Vertegenwoordiger van het bedrijf:

PACT GROUP

Maurice Bodokh

CEO
