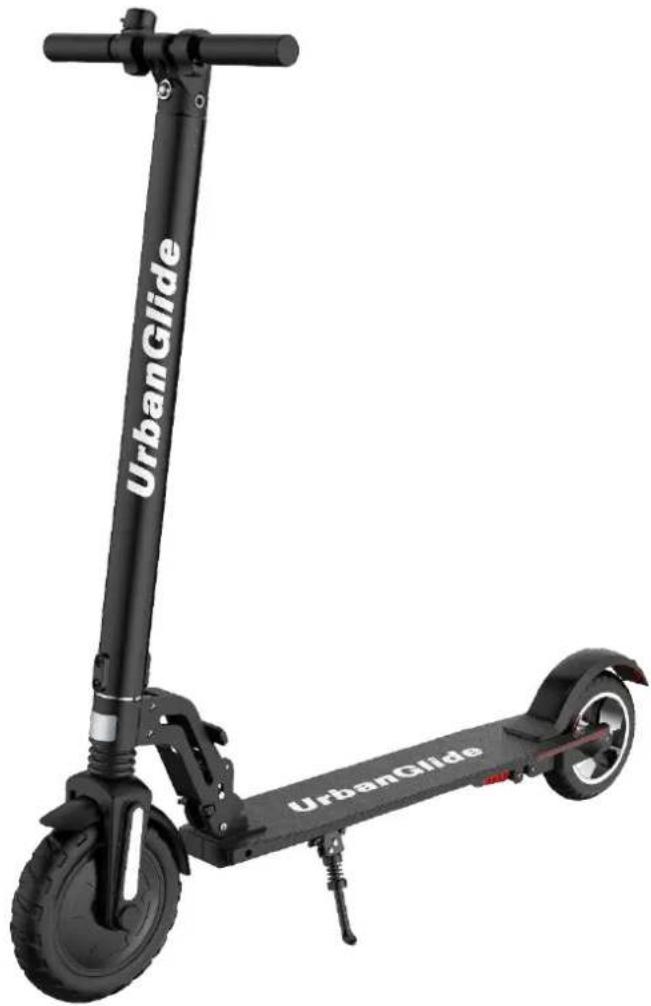

RIDE 85s - Scooter URBAN GLIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scooter URBAN GLIDE RIDE 85s
Poids maximum supporté	100 kg
Vitesse maximale	25 km/h
Autonomie	25 km
Temps de charge	4-5 heures
Dimensions	108 x 43 x 113 cm
Type de moteur	Moteur électrique sans balais
Système de freinage	Frein à disque à l'arrière, frein électronique à l'avant
Pneus	Pneus pleins de 8 pouces
Éclairage	Phare avant LED et feux arrière
Matériaux	Châssis en aluminium
Utilisation recommandée	Pour les trajets urbains et les déplacements quotidiens
Maintenance	Vérifier régulièrement la pression des pneus et l'état des freins
Sécurité	Port du casque recommandé, respect des règles de circulation
Garantie	2 ans sur les pièces

FOIRE AUX QUESTIONS - RIDE 85s URBAN GLIDE

Comment plier le scooter URBAN GLIDE RIDE 85s ?

Pour plier le scooter, tirez sur le levier de pliage situé sur le guidon tout en abaissant le guidon vers le sol jusqu'à ce qu'il se verrouille en position pliée.

Quel est le poids maximum supporté par le scooter ?

Le scooter URBAN GLIDE RIDE 85s supporte un poids maximum de 100 kg.

Comment remplir les pneus du scooter ?

Pour remplir les pneus, utilisez une pompe à vélo avec un embout adapté. Vérifiez la pression recommandée indiquée sur le flanc du pneu.

Le scooter est-il adapté pour une utilisation sur route ?

Oui, le scooter URBAN GLIDE RIDE 85s est conçu pour une utilisation sur route, mais il est recommandé d'éviter les surfaces inégales ou très accidentées.

Comment ajuster la hauteur du guidon ?

Pour ajuster la hauteur du guidon, dévissez le collier de serrage, ajustez la hauteur souhaitée et revissez le collier pour le sécuriser.

Comment nettoyer le scooter ?

Utilisez un chiffon humide pour essuyer le cadre et les parties en plastique. Évitez l'utilisation de produits chimiques agressifs.

Que faire si le frein ne fonctionne pas correctement ?

Vérifiez le câble de frein pour toute usure ou déformation. Si nécessaire, ajustez le frein ou remplacez le câble.

Où puis-je trouver des pièces de rechange pour le scooter ?

Vous pouvez trouver des pièces de rechange sur le site officiel d'URBAN GLIDE ou chez des revendeurs agréés.

Quelle est la durée de vie de la batterie ?

Le scooter URBAN GLIDE RIDE 85s est un modèle à propulsion mécanique et ne nécessite donc pas de batterie.

Y a-t-il une garantie pour le scooter ?

Oui, le scooter URBAN GLIDE RIDE 85s est généralement couvert par une garantie d'un an contre les défauts de fabrication.

MODE D'EMPLOI RIDE 85s URBAN GLIDE

« Translation of the original instructions »

Pour avancer, placez vos deux pieds sur le plateau, et utilisez la gâchette de droite sur votre guidon pour faire avancer votre trottinette.

Pour freiner, vous pouvez utiliser la gâchette de gauche située sur votre guidon, ou appuyez sur le garde boue arrière à l'aide de votre pied pour réduire la vitesse de votre trottinette.

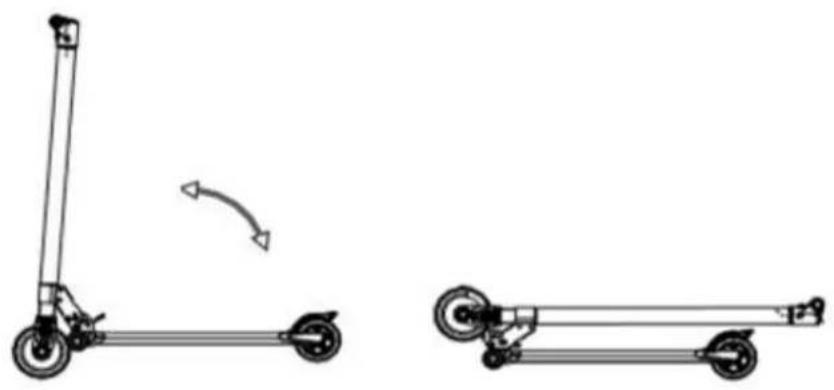

Folding steps

URBANGLIDE est une marque importée par la société PACT Group, localisée au 33 rue du Ballon - 93160 Noisy Le Grand - France

Urbanglide.fr

Urbanglide

Equipement de protection 19

Conseil conducteur 19

Procédures et conditions de conduite 19

Utilisation du chargeur 20

Battery 20

Maintenance 20

Transport 21

Using the scooter 21

Rebus 21

UTILISATION

Les différentes parties 22

Les étapes du pliage 22

Les étapes du dépliages 23

Utilisation de l'écran 23

Montage du guidon 24

Réglage du jeu du dispositif de pliage 24

Sécurité et précaution

Merci de lire attentivement le manuel avant d'utiliser le produit, veuillez prendre connaissance des risques et des conseils de sécurité présent dans le manuel. L'utilisation d'un produit électrique peut être dangereux si l'utilisateur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne met pas en cause l'entreprise en cas d'accident. L'utilisateur doit faire preuve d'auto-jugement et de bon sens pour détecter les dangers éventuels. Veuillez vérifier les règlementations et les lois en vigueur dans votre pays pour savoir où et comment utiliser votre produit légalement. Vous devez respecter les règles et les lois applicables aux véhicules et aux piétons.

- Equipement de protection

Veillez à toujours porter les équipements de sécurité suivant :

• Casque approuvé et certifié en fonction de votre localisation
• Genouillères et coudières
• Tee-shirt à manche longues et un pantalon long
• Gants
• Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale.

Vérifiez d'avoir les lacets faits, et de les maintenir le plus loin possible des roues et du système interne.

- Conseil conducteur

L'utilisateur ne doit pas faire plus de 120 kg, la taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maîtrise du véhicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'âge recommandé pour l'utilisation de ce produit est de 12 ans. Il est de votre responsabilité de mettre un enfant plus jeune en prenant en compte ses compétences, sa maturité et sa capacité et suivre les règles. Ne touchez pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrêmement chaudes.

- Procédures et conditions de conduite

Veuillez vérifier les lois et les règles en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km/h. Regardez autour de vous lorsque vous utilisez le produit, et prêtez attention à tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour votre sécurité n'enclenchez pas l'accélérateur si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, près de véhicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintenir le guidon avec vos deux mains. Ne montez jamais à plus d'une personne sur le produit. Veillez à garder vos doigts et toutes autres parties du corps loin des parties pouvant chauffer durant l'utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main.

Ne jamais utiliser le produit pour tirer quelque chose sous peine d'abimer les composants et d'user la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composant électriques peuvent s'endommager et créer une situation dangereuse.

Roulez uniquement sur des surfaces plates et solides. Evitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entrainer une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones ou la visibilité est réduite. Ne roulez pas non plus en intérieur, dans des endroits ou la moquette et les tapis peuvent vous gêner.

Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m/s², la valeur moyenne quadratique maximale pondérée en fréquence de l'accélération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m/². (Précision de mesure incertaine)

Après chaque utilisation, vérifiez que chaque pièce est bien à sa place, et qu'elle n'est pas endommagée. Avant chaque utilisation, vérifiez les points suivants :

• Les freins sont en bon état de fonctionnement
• Tous les composants sont en état et bien à leurs places
• Les pièces ayant présenté des anomalies lors de la dernière utilisation ont bien été réparées ou changées selon les conditions du fabricant.

Les personnes qui disposent d'un suivi médical ou d'un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.

• Utilisation du chargeur

Avant d'utiliser le produit, il est nécessaire de le charger. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier au voyant présent sur l'indicateur de batterie. Il est possible de charger votre batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entièrement vide pour la mettre en charge. Veuillez ne pas utiliser le chargeur d'autre marque, ceux-ci peuvent endommager la batterie de votre produit. Il est important de charger votre batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Evitez les chocs et le contact avec l'eau, il s'agit de facteurs non-pris en charge par la garantie pouvant endommager la batterie. Le chargeur fournis est « intelligent », il est pensé pour s'arrêter à 100% de la charge et ne pas endommager la batterie. Le chargeur doit être en parfait état à chaque utilisation, vérifiez les fils, l'état des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit défectueux, il est alors nécessaire de le changer. Le chargeur doit être utilisé uniquement par un adulte, il est important de le débrancher des deux côtés lorsqu'il ne charge pas.

- Batterie

Veuillez ne pas stocker la batterie a des températures trop extrêmes. En dessous de 30°C et au-dessus de 0°C. Si vous n'utilisez pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu'au début. Cette perte d'autonomie est due au manque d'utilisation et n'est donc pas pris en charge par la garantie.

A la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. Jetez les batteries dans les conteneurs prévus à cet effet. La récupération et le recyclage des batteries contribuent à la protection de l'environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l'extinction d'un éventuel incendie doit se faire à partir d'un extincteur à poudre (Incendie classe D)

- Entretien

Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre appareil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kérosène ou d'autre solvant chimiques corrosifs, pour nettoyer votre appareil, ce qui endommagerait son apparence et sa structure.

Vérifiez constamment l'état des composants de votre produit, si une partie est endommagée, veuillez la remplacer avant d'utiliser le produit. Si une pièce n'est pas en état de fonctionner, vous risquez de tomber et de vous blesser.

- Transport

Si vous souhaitez transporter votre produit, ainsi que sa batterie, en avion ou via d'autres moyen de transport, veuillez contacter préalablement les autorités locales compétentes et le transporteur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereux dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soit autorisé. Le droit international interdit le transport par avion des batteries au lithium.

• Utilisation du produit

Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Pour avancer, appuyez sur l'accélérateur situé également sur votre guidon. Placer vos deux pieds sur le produit et pressez la gâchette d'accélération. Pour freiner utilisez les freins manuels situé sur le guidon. Vous pouvez également utiliser le garde boue arrière, si votre produit en est équipé. Avant chaque utilisation, veuillez vérifier que les roues ne sont pas encombrées, que les freins fonctionnent. Afin d'effectuer certains réglages de base notamment le jeu de la commande de frein, venez découvrir nos vidéos tutoriels disponible sur notre chaine YouTube : URBANGLIDE CHANNEL.

L'utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréable, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présences, utilisée l'avertisseurs sonore situé sur votre guidon, si votre produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieux sombre. Lorsque vous stoppez votre produit, servez-vous de la béquille pour le stabiliser.

- Rebus

CE PRODUIT CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ETRE RECYCLEES DE FAÇON SURE : La batterie doit être retirée avant d'être mise au rebus. Avant toutes interventions, pensez à l'éteindre et la débrancher de la prise de courant.

• Listing des pièces sujettes à usure :

Certaines pièces nécessitent un remplacement suivant le degré d'usure et son temps d'utilisation, vous pouvez vous procurer les pièces détachées à l'adresse suivante (RIDE 85s) :

https://boutique.urbanglide.com

Pièces détachées	Critères de remplacement	Critère d'acceptabilité	Méthode de remplacement	Références
Les pneumatiques	Perte de sa forme d'origine, présence de fissures, éclats ou tout autre signe d'usure		Vidéo en ligne sur YouTube Urbanglide Channel	3700092666104
Les garnitures de frein	Bruits anormaux lors d'un freinage ou bruits de frottement anormaux		Vidéo en ligne sur YouTube Urbanglide Channel	3700092666135
La câblette de commande des freins	Câble qui s'effiloche		Vidéo en ligne sur YouTube Urbanglide Channel	Sur demande au service client
Bandes rétroréfléchissantes	Lorsque celle-ci se décolle		Vidéo en ligne sur YouTube Urbanglide Channel	Sur demande au service client
Roulements	Bruits anormaux		Contactez notre service client	Contactez notre service client

Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.

AAAAMMXXXXXXXXXXXX

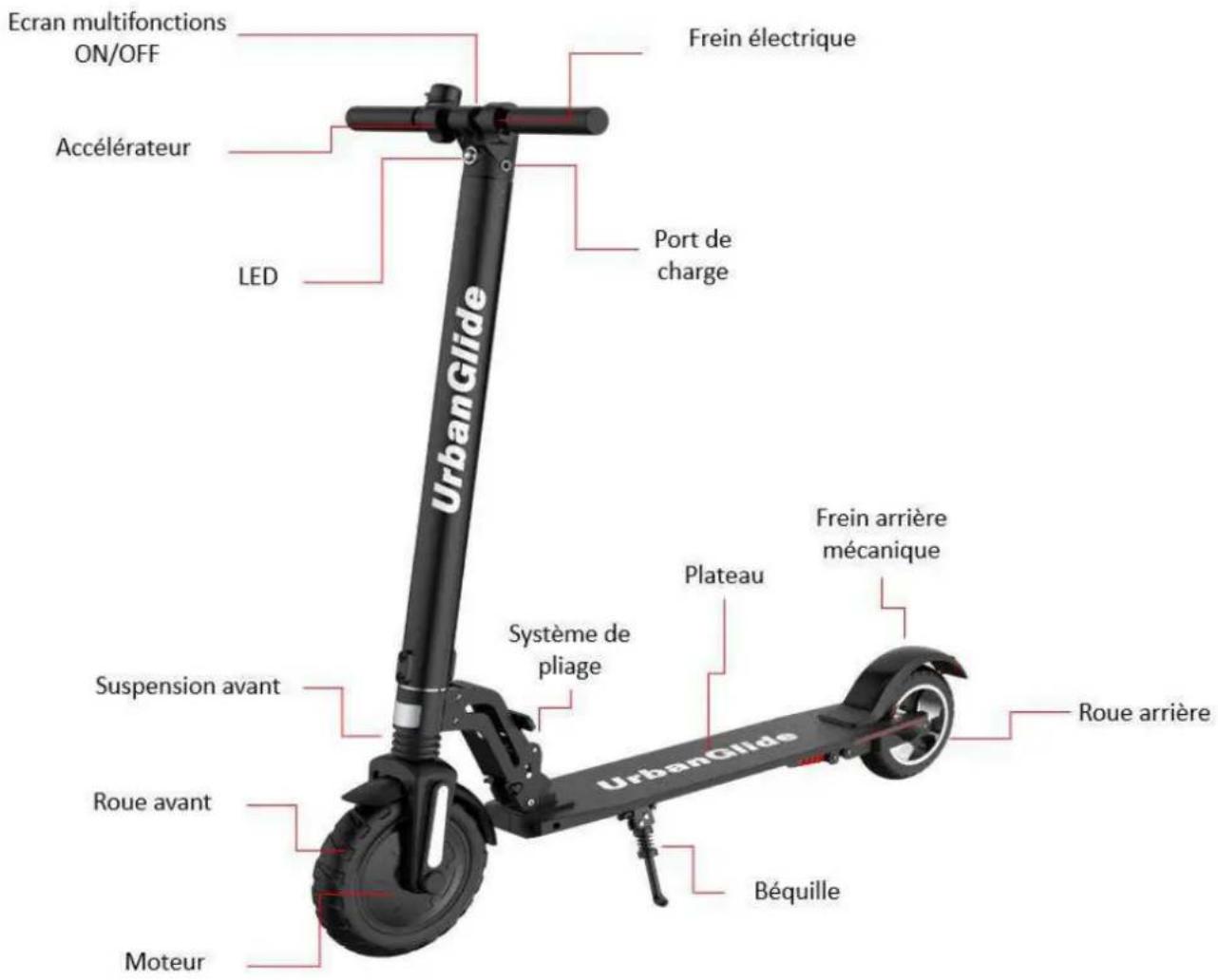

UTILISATION Les différentes parties

Ecran multifonctions ON/OFF Accélérateur LED Port de charge Frein électrique UrbanClide Suspension avant Roue avant Moteur Système de pliage Plateau Béquille Friein arrière mécanique Roue arrière UrbanClide

Pour avancer, placez vos deux pieds sur le plateau, et utilisez la gâchette de droite sur votre guidon pour faire avancer votre trottinette.

Pour freiner, vous pouvez utiliser la gâchette de gauche située sur votre guidon, ou appuyez sur le garde boue arrière à l'aide de votre pied pour réduire la vitesse de votre trottinette.

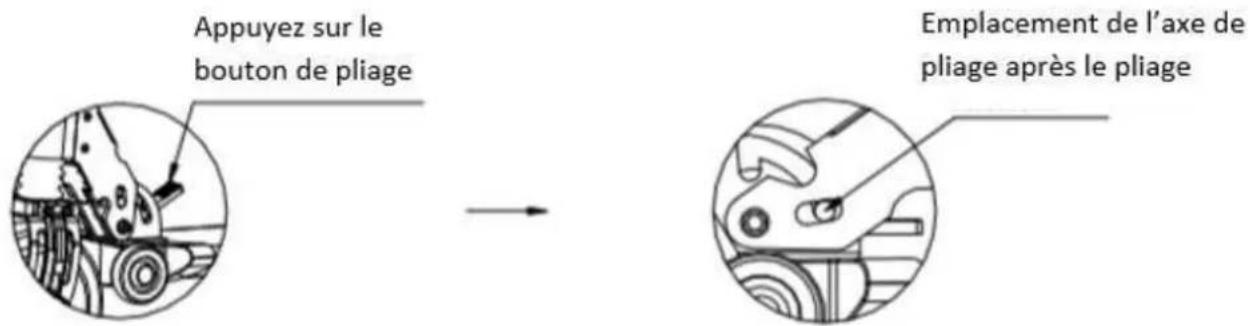

Les étapes du pliage

1. Eteignez la trottinette et rangez la béquille.
2. Appuyez sur le bouton de pliage avec le pied ou la main et pliez la trottinette.
3. Continuez à plier jusqu'à entendre le son « clic ».

Appuyez sur le bouton de pliage Emplacement de l'axe de pliage après le pliage

ATTENTION : Ne pas se pincer les doigts en pliant le scooter !

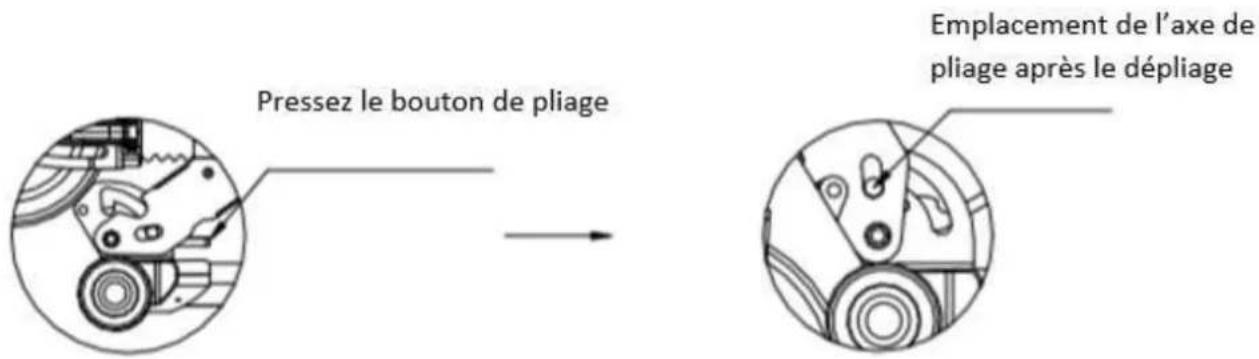

Les étapes du dépliage

Pressez le bouton de pliage Emplacement de l'axe de pliage après le dépliage

1. Appuyez sur le bouton de pliage.
2. Maintenez le plateau de la trottinette et relevez le guidon jusqu'à entendre le son « clic ». Si vous n'avez pas entendu le son, recommencez et maintenez bien le bouton de pliage avec le pied pour faciliter le dépliage.

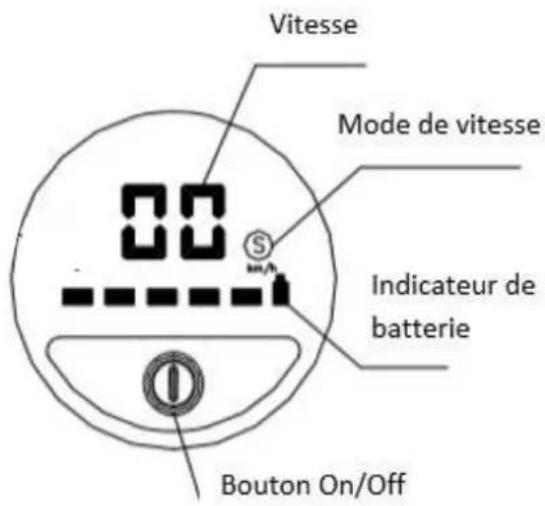

Utilisation de l'écran

Vitesse Mode de vitesse Indicateur de batterie Bouton On/Off

1. L'indicateur de la batterie indique en temps réel le niveau de batterie restant.
2. Pour allumer la trottinette appuyez sur le bouton On/Off, pour l'éteindre appuyez dessus 3 secondes.
3. Une fois allumée, appuyez une fois sur le bouton On/Off pour allumer la lumière avant. Appuyez 1 fois encore pour l'éteindre.
4. Une fois allumée, appuyez 2 fois sur le bouton On/Off pour changer le mode de vitesse. Lorsque le « S » ne s'affiche pas, vous êtes en première vitesse, lorsque le « S » s'affiche en blanc, vous êtes en vitesse deux, et lorsqu'il s'affiche en rouge, vous êtes en troisième vitesse.

Montage du guidon

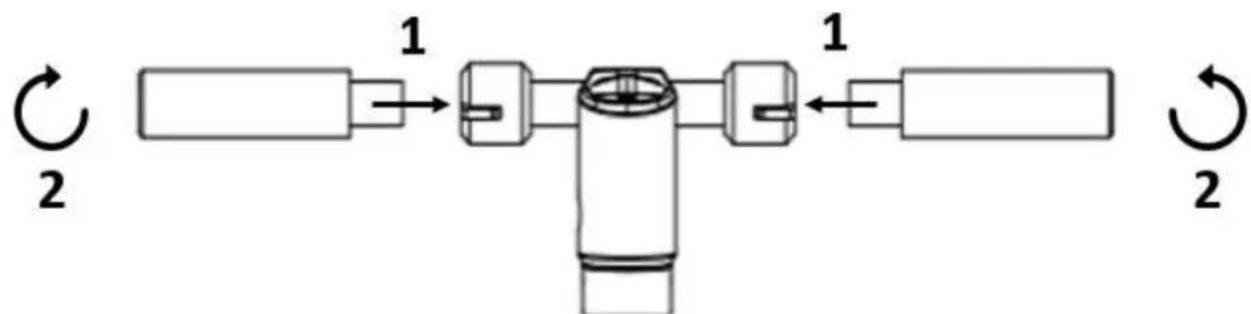

Assemblage

Pour assembler le guidon de votre trottinette, suivez les étapes suivantes :

1. Insérez les deux poignées dans le manche de votre trottinette
2. Vissez les deux poignées

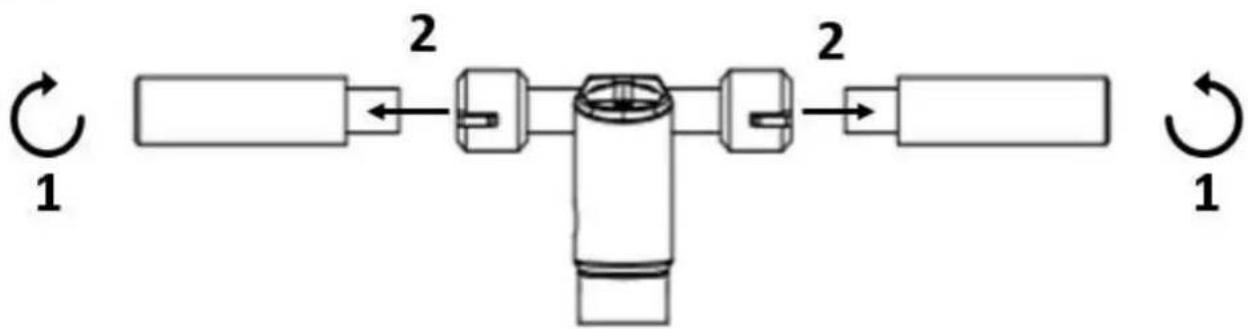

Désassemblage

Pour désassembler le guidon de votre trottinette, suivez les étapes suivantes :

1. Dévissez les deux poignées du manche de votre trottinette
2. Retirez les deux poignées.

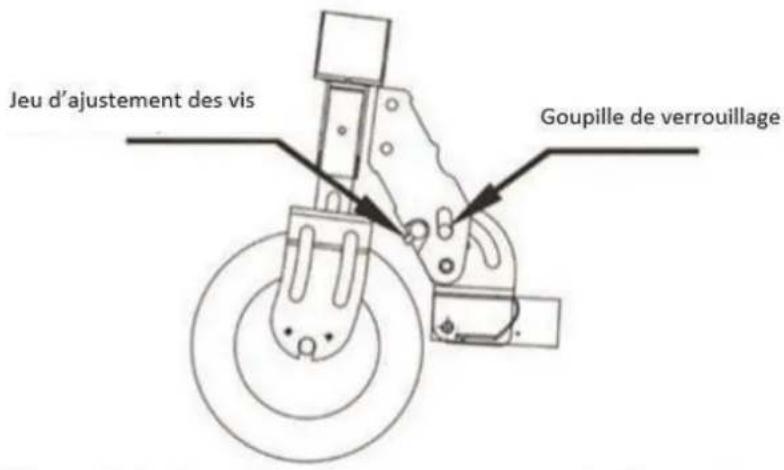

Réglage du jeu du dispositif de pliage

Jeu d'ajustement des vis Goupille de verrouillage

1. Lorsque l'espace du dispositif de pliage est trop grand, la vis supérieure peut être tournée vers la droite à l'aide d'une clé Allen et les vis gauche et droite doivent être ajustées.
2. Avant le réglage, assurez-vous que la trottinette soit dans l'état de verrouillage de réglage et après le réglage, que l'interrupteur de repliage soit élastique et qu'il puisse être utilisé normalement. La goupille de verrouillage peut normalement tomber vers le bas.

Problème	Causes possibles	Solutions
Mon produit ne fonctionne pas	La batterie n'est pas chargée	Chargé votre batterie. Vérifiez que votre chargeur affiche bien une lumière rouge.
	Les câbles de connexions sont débranchés	Vérifiez que tous les câbles sont bien branchés et qu'aucun d'entre eux n'est endommagées.
Mon produit ne fonctionne pas continuellement	La batterie a besoin d'être chargé	Chargé votre batterie, vérifiées que votre chargeur affiche bien une lumière rouge
	La batterie n'est pas pleinement chargée	Vérifiez que le câble moteur est bien branché
		La batterie peut avoir besoin d'être remplacé.
Le produit a soudainement cessé de fonctionner	Surcharge/Coupure	La surcharge peut entraîner une défaillance du produit. Éteignez le produit, attendez 15 secondes, puis rallumez-le.
	Un fusible a lâché	Vérifiez d'abord l'état de tous les câbles.
Mon produit avance lentement	Les freins de sont pas correctement ajustées	Vérifiez l'état des freins et essayez de les desserrer. Si cela ne fonctionne pas, veuillez contacter le service après-vente.
	Le produit est surchargé.	Vérifiez que l'utilisateur pèse moins que le poids recommandé précédemment.Vérifier qu'aucun objet ne gène le bon fonctionnement du produit.
	Vous utilisez votre produit dans de mauvaise condition.	Assurez-vous d'être sur un terrain plat, sec et constant.
	Les roues et pneu sont endommagés	Vérifiez l'état des roues du produit.

Pour toutes informations, contactez notre service après-vente à l'adresse suivante :

Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne YouTube :

UrbanGlide Channel

Enfin, n'hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notre actualité.

Vous retrouverez la dernière mise à jour du manuel au format de ce manuel au format numérique en vous connectant sur notre site web :

www.urbanglide.com

(Rubrique modèle concerné).

La version papier vous sera remise sur simple demande auprès de notre service client.

Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une recommandation d'utilisation.

Urbanglide.fr

Urbanglide

Nous soussignés PACT GROUP déclarons par la présente que le produit.

Modèle : URBANGLIDE RIDE 85s

Type : Trottinette électrique

Fonction : Trottinette pour transport individuel

Description du produit : Trottinette électrique pliable avec guidon ajustable.

Répond à toutes les normes et directives techniques ci-dessous :

DIRECTIVES

2014/30/EU

2014/35/EU

2006/42/EU

2011/65/UE

STANDARD DE TESTS

EN 61000-6-1 :2007	EN 60335-1:2012+A11:14+A13:17	EN 60335-1:2012+A11:14+A13:17	EN 50581:2012
EN 61000-6-3:2007+A1 :2011		Annex K of EN 60745-1:2009+A11:2010
		EN ISO 12100: 2010

Tous les tests ont été effectués par les laboratoires mentionnés ci-dessous :

COORDONNEES DE L'IMPORTATEUR :

PACT GROUP

33 rue du ballon

93160 Noisy le Grand – France

COORDONNEES DE LA PERSONNE AUTORISEE A EDITER LE DOCUMENT TECHNIQUE :

Fung Nim

33 rue du ballon

93160 Noisy le Grand – France

La présente déclaration est délivrée sous la responsabilité de l'importateur et, le cas échéant, de son mandataire le 28/12/2020

Représentant de la société :

PACT GROUP

Maurice Bodokh

PDG

UrbanGlide

RIDE 85s

Montage des Lenkers 35

Nunca use el producto para tirar objetos, esto podría dañar los componentes del mismo y desgastar la batería. Nunca ponga el producto en contacto con el agua, pues los componentes eléctricos podrían resultar dañados y crear una situación peligrosa. Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m/s², la valeur moyenne quadratique maximale pondérée en fréquence de l'accélération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m/². (Precision de medida insegura)

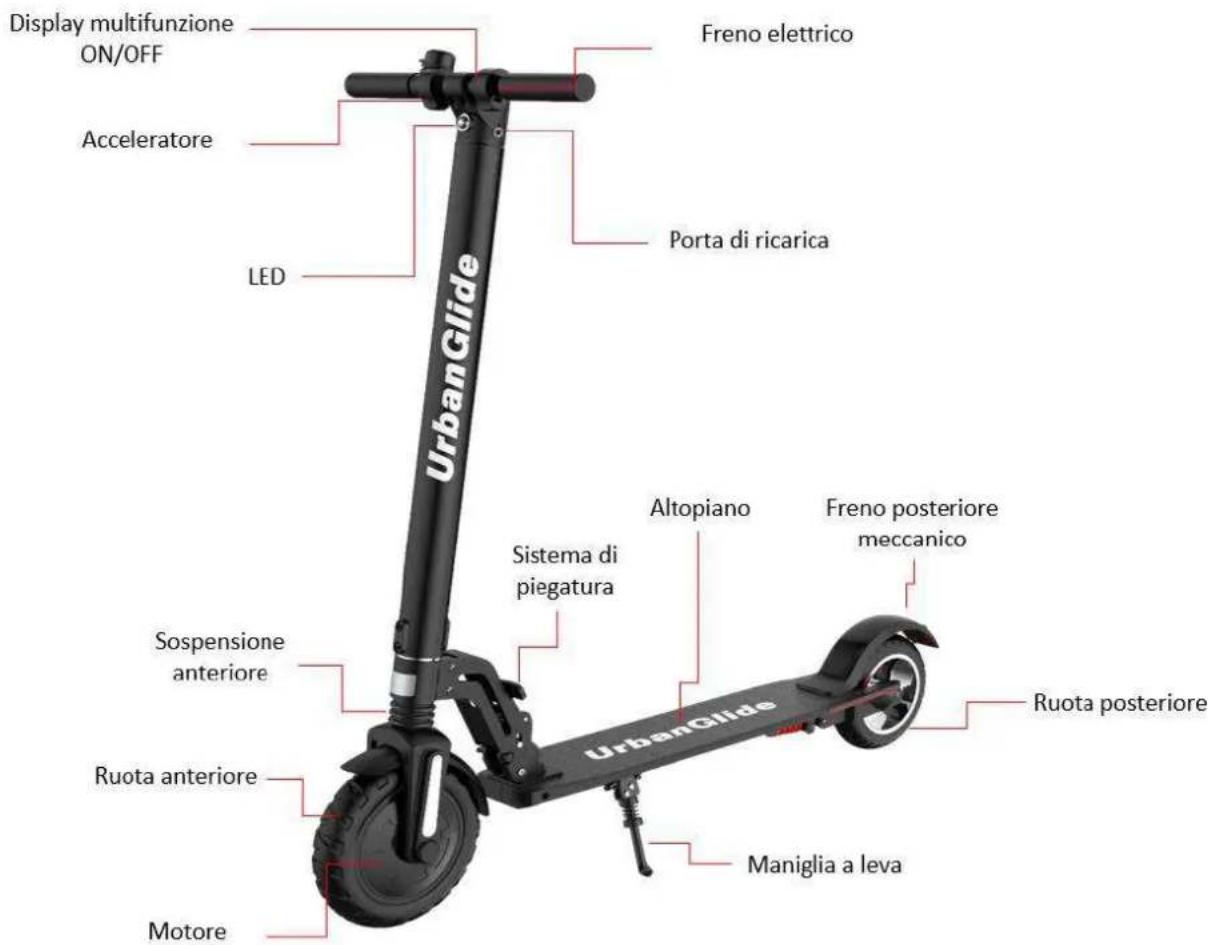

UTILIZZO Le diverse parti
