GEBRUIKSAANWIJZING LCD3272 Opera

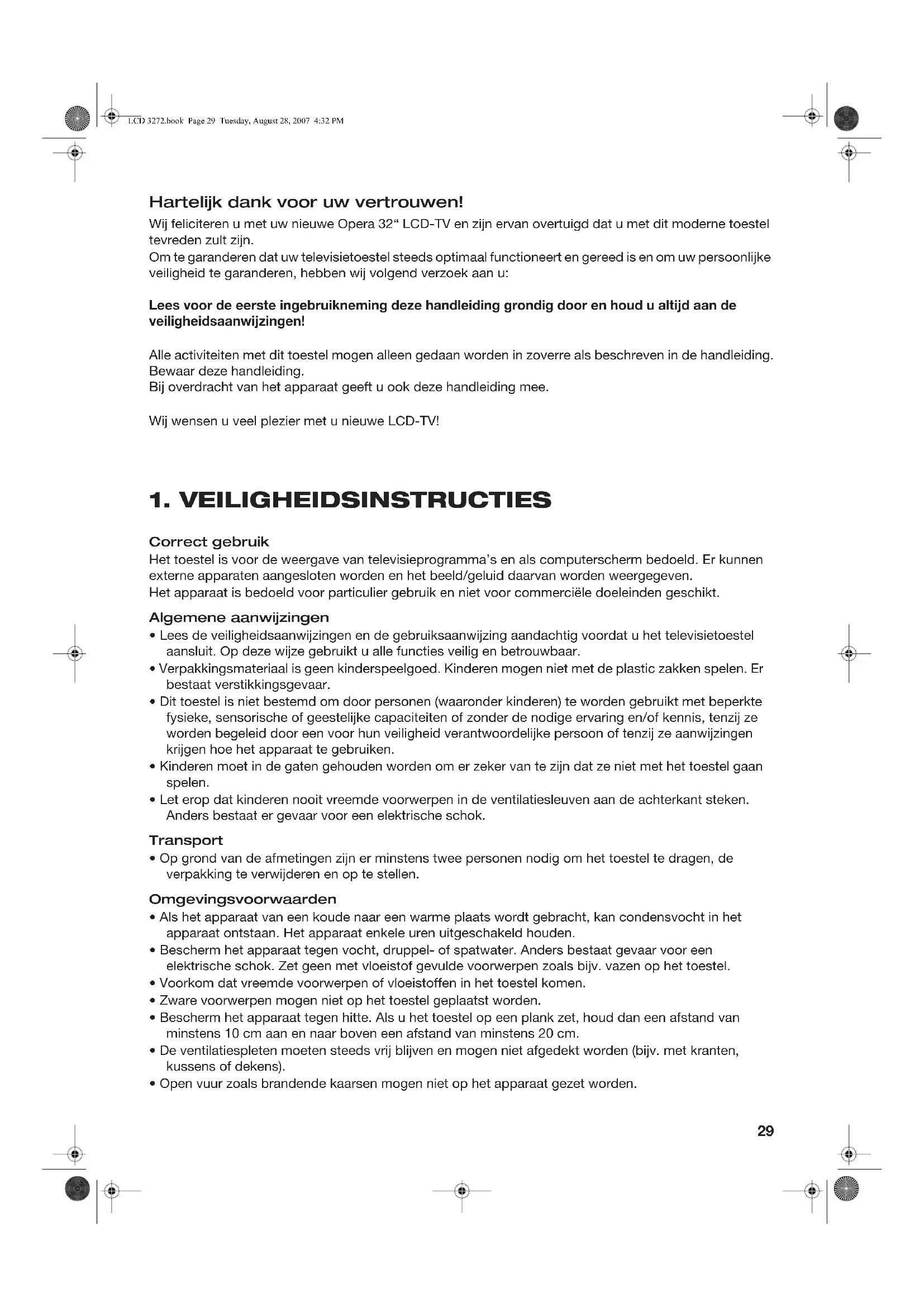

Correct gebruik Het toestel is voor de weergave van televisieprogramma’s en als computerscherm bedoeld. Er kunnen externe apparaten aangesloten worden en het beeld/geluid daarvan worden weergegeven. Het apparaat is bedoeld voor particulier gebruik en niet voor commerciële doeleinden geschikt. Algemene aanwijzingen

• Lees de veiligheidsaanwijzingen en de gebruiksaanwijzing aandachtig voordat u het televisietoestel aansluit. Op deze wijze gebruikt u alle functies veilig en betrouwbaar.

• Verpakkingsmateriaal is geen kinderspeelgoed. Kinderen mogen niet met de plastic zakken spelen. Er bestaat verstikkingsgevaar.

• Dit toestel is niet bestemd om door personen (waaronder kinderen) te worden gebruikt met beperkte fysieke, sensorische of geestelijke capaciteiten of zonder de nodige ervaring en/of kennis, tenzij ze worden begeleid door een voor hun veiligheid verantwoordelijke persoon of tenzij ze aanwijzingen krijgen hoe het apparaat te gebruiken.

• Kinderen moet in de gaten gehouden worden om er zeker van te zijn dat ze niet met het toestel gaan spelen.

• Let erop dat kinderen nooit vreemde voorwerpen in de ventilatiesleuven aan de achterkant steken. Anders bestaat er gevaar voor een elektrische schok. Transport

• Op grond van de afmetingen zijn er minstens twee personen nodig om het toestel te dragen, de verpakking te verwijderen en op te stellen. Omgevingsvoorwaarden

• Als het apparaat van een koude naar een warme plaats wordt gebracht, kan condensvocht in het apparaat ontstaan. Het apparaat enkele uren uitgeschakeld houden.

• Bescherm het apparaat tegen vocht, druppel- of spatwater. Anders bestaat gevaar voor een elektrische schok. Zet geen met vloeistof gevulde voorwerpen zoals bijv. vazen op het toestel.

• Voorkom dat vreemde voorwerpen of vloeistoffen in het toestel komen.

• Zware voorwerpen mogen niet op het toestel geplaatst worden.

• Bescherm het apparaat tegen hitte. Als u het toestel op een plank zet, houd dan een afstand van minstens 10 cm aan en naar boven een afstand van minstens 20 cm.

• De ventilatiespleten moeten steeds vrij blijven en mogen niet afgedekt worden (bijv. met kranten, kussens of dekens).

• Open vuur zoals brandende kaarsen mogen niet op het apparaat gezet worden. LCD 3272.book Page 29 Tuesday, August 28, 2007 4:32 PM30

• Zet het toestel niet naast apparaten die door magneetbronnen worden gestoord, bijv. cassettedecks.

• Plaats het toestel zodanig dat het niet in direct zonlicht staat.

• Zet het apparaat rechtop op een stabiel, horizontaal oppervlak.

• Gebruik het toestel niet buitenshuis en niet in de buurt van wateroppervlakken zoals bijv. badkuipen.

• Raak het display niet onnodig aan, oefen geen druk uit op het oppervlak daarvan en raak dit niet aan met puntige of scherpe voorwerpen. Opstellen

• Let bij het plaatsen op het gewicht van het toestel. Let erop dat de ondergrond het gewicht ook kan dragen. Als u het toestel in een rek zet, let er dan naast de stevigheid van de planken ook op dat het rek niet kan omvallen.

• Bij inbouw in een kastenwand moet er plaats voor ventilatie vrij blijven: - boven minstens 20 cm en aan de zijkanten minstens 10 cm, - onder minstens 4 cm (hoogte van de voet), - aan de achterzijde minstens 5 cm.

• Als u het toestel op een wagentje zet, duw dan het wagentje met het toestel uiterst voorzichtig om beschadigingen door vallen te voorkomen.

• Als u het toestel op een tafel zet, let er dan op dat het niet te dicht aan de rand van de tafel komt te staan. Het televisietoestel zou kunnen vallen, waardoor kinderen en volwassenen zwaar gewond zouden kunnen raken en het toestel zwaar beschadigd kan worden.

• Laat kinderen niet op het televisietoestel zitten of eraan gaan hangen. Het toestel zou kunnen omvallen en het kind ernstig verwonden. Wandmontage

• Let bij de montage van de wandhouder op ... ... correcte afstand en plaats van de pluggen en ... de belastbaarheid van de wand.

• Controleer of de voorziene plaats geschikt is voor de installatie, voordat u de benodigde gaten gaat boren.

• Controleer in het bijzonder de aansluitmogelijkheden.

• Monteer het toestel alleen horizontaal.

• Controleer alle aansluitingen en snoeren voordat u het toestel monteert. Voeding

• Sluit het apparaat alleen aan op een goed toegankelijke 100 - 240 V ~ 50/60 Hz contactdoos. De contactdoos moet ook na het aansluiten verder goed toegankelijk zijn.

• Let er bij het neerzetten van het toestel op dat de stroomkabel of andere kabels niet ingeklemd of platgedrukt worden. Houd het snoer weg van hete oppervlakken en scherpe kanten.

• Leg het netsnoer zo dat er niet over gestruikeld kan worden.

• Trek de netstekker uit de contactdoos, … ... als zich een storing voordoet, ... u het apparaat niet gebruikt, ... voor u het toestel schoonmaakt en ... bij onweer.

• Trek om de netstekker uit de contactdoos te trekken altijd aan de stekker en nooit aan de kabel.

• Om het apparaat geheel van de elektriciteit af te koppelen, trekt u de stekker uit het stopcontact. Antenneaansluiting

• Gebruik alleen een speciale, dubbel afgeschermde antennekabel om de antenneaansluiting aan te brengen. Anders kunnen storingen in de beeldkwaliteit optreden.

• Trek bij onweer en als u het toestel langere tijd niet gebruikt de antennekabel uit het toestel om overspanningsschade te voorkomen. LCD 3272.book Page 30 Tuesday, August 28, 2007 4:32 PM31 Hoofdtelefoon

• Het luisteren naar muziek via een oor- of hoofdtelefoon kan tot verlies van gehoorvermogen leiden. Voorkom schade aan de gezondheid en vermijd daarom het luisteren met hoog volume via hoofd- en oortelefoon. Werking

• De afstand tussen u en het beeldscherm moet 3 tot 5 keer de lengte van de beeldschermdiagonaal bedragen. Bij storingen

• Trek onmiddellijk de netstekker uit het stopcontact als het snoer of het apparaat beschadigd is.

• Beschadigde apparaten resp. beschadigde accessoires mogen niet meer worden gebruikt.

• Steek geen voorwerpen in het apparaat, er kunnen stroomvoerende onderdelen worden geraakt.

• VOORZICHTIG! Onmiddellijk de netstekker trekken als er vreemde voorwerpen of vloeistof in het apparaat komen. Voor een volgende ingebruikneming het apparaat laten controleren.

• Gebruik het apparaat niet als de behuizing of het netsnoer zichtbaar beschadigd zijn. Reparaties aan het apparaat mogen uitsluitend door het Service Center uitgevoerd worden. Als het snoer van dit apparaat beschadigd is, moet het door ons Service Center vervangen worden om gevaar te voorkomen. Reiniging en onderhoud

• Trek de stekker uit het stopcontact voordat u het apparaat schoonmaakt.

• Gebruik een lichtvochtige, zachte doek voor het schoonmaken. Gebruik geen bijtende of schurende schoonmaakmiddelen. Deze kunnen het oppervlak van het apparaat beschadigen.

• Het LCD-beeldscherm mag alleen met een droge, zachte doek worden gereinigd. Druk daarbij niet op het beeldscherm. Batterijen

• Batterijen kunnen bij inslikken levensgevaarlijk zijn. Bewaar daarom batterijen en afstandsbediening op een plaats die niet toegankelijk is voor kleine kinderen. Als een batterij is ingeslikt, moet onmiddellijk de hulp van een arts worden ingeroepen.

• De meegeleverde batterijen mogen niet opgeladen of met andere middelen gereactiveerd, niet uit elkaar gehaald, in het vuur geworpen of kortgesloten worden.

• Haal lege batterijen altijd direct uit de afstandsbediening omdat deze uitlopen en daarmee schade kunnen veroorzaken.

• Reinig de batterij- en apparaatcontacten voordat u batterijen plaatst.

• Let er bij het plaatsen van de batterijen op dat de polen correct zitten.

• Vervang altijd beide batterijen.

• Plaats alleen batterijen van hetzelfde type, gebruik geen verschillende types of gebruikte en nieuwe batterijen door elkaar.

• Haal de batterijen uit de afstandsbediening als u de afstandsbediening langere tijd niet wilt gebruiken. De batterijen kunnen uitlopen en de afstandsbediening beschadigen.

• Stel batterijen niet aan extreme omstandigheden bloot, leg bijv. de afstandsbediening niet op radiatoren en stel ze niet aan directe zonnestraling bloot. Er bestaat anders gevaar dat deze uitlopen.

• Als accuzuur is uitgelopen, vermijd dan contact met huid, ogen en slijmhuid. Spoel bij contact met het zuur de betreffende plaatsen direct met veel, schoon water en neem meteen contact op met een arts. LCD 3272.book Page 31 Tuesday, August 28, 2007 4:32 PM32

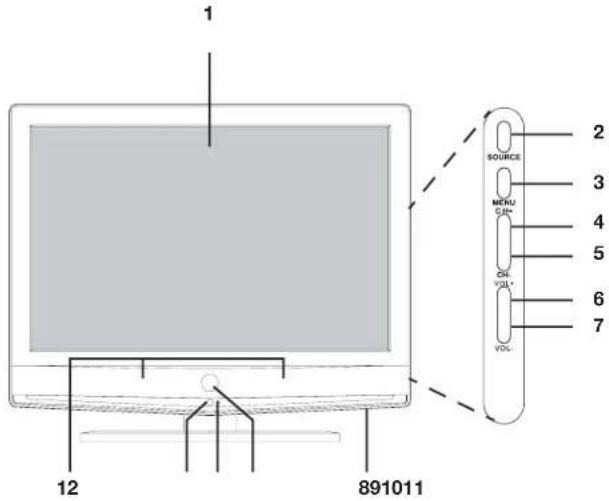

3. MENU OSD-Menu oproepen / sluiten

4. CH + Kanaal kiezen (volgende programmaplaats); in het menu één positie naar boven

5. CH - Kanaal kiezen (vorige programmaplaats); in het menu één positie naar beneden

6. VOL + Volume hoger

in het menu: één positie naar rechts / keuze bevestigen

7. VOL - Volume lager

in het menu: één positie naar links / keuze bevestigen

9. Toestel op stand-by zetten en vanuit stand-by weer inschakelen

10. LED groen: Toestel ingeschakeld

LED rood: Toestel op stand-by LED uit: Toestel uitgeschakeld

11. Ontvanger van de signalen van de afstandsbediening

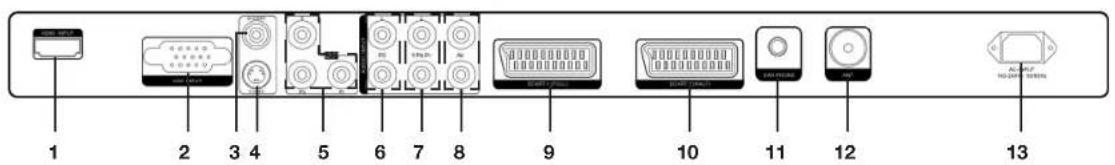

1. HDMI INPUT Ingang / aansluiting van videorecorder, DVD-speler of Set-Top-Box

2. VGA INPUT Ingang / aansluiting van PC

3. AV-VIDEO Ingang / aansluiting van videorecorder, DVD-speler of Set-Top-Box (video)

4. S-VIDEO Ingang / aansluiting van een camcorder, PC of videorecorder (video)

5. Y.Pb.Pr INPUT Ingang / aansluiting van videorecorder, DVD-speler of Set-Top-Box (video)

6. PC L/R Ingang / aansluiting van PC-geluid

7. YPbPr L/R Ingang / aansluiting van YPbPr-geluid

8. AV L/R Ingang / aansluiting van AV-/S-Video-geluid

9. SCART1 (FULL) Ingang / aansluiting van videorecorder, DVD-speler of Set-Top-Box (RGB-

10. SCART2 (HALF) Ingang / aansluiting van videorecorder, DVD-speler of Set-Top-Box (FBAS)

11. EAR PHONE uitgang / aansluiting van hoofdtelefoon met 3,5 mm klinkstekker

12. ANT Ingang / aansluiting van een 75 Ω-coaxiaalkabel met antennesignaal

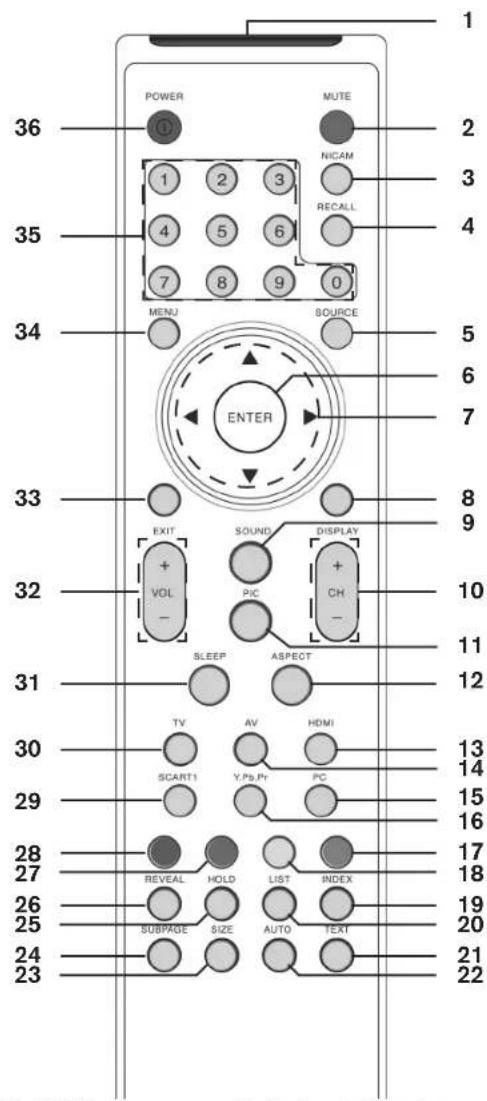

2. MUTE Schakelt het geluid uit en in

4. RECALL Schakelt om naar de vorige

5. SOURCE Lijst met ingangsbronnen

6. ENTER Wijziging in menu’s

instelling wijzigen in Teletekst bladeren

programmaplaatsinformatie

10. CH + / - Schakelt een

programmaplaats verder / terug

21. TEXT Teletekst: Teletekst aan / uit

22. AUTO PC: op optimale beeldschermresolutie omschakelen

23. SIZE Teletekst: Afbeelding veranderen

24. SUBPAGE Teletekst: Subpagina’s oproepen / Oproepen stoppen

31. SLEEP Tijdsinterval voor de automatische uitschakeling kiezen

32. VOL + / - Volume hoger / lager

33. EXIT In het menu terug / Menu verlaten

34. MENU OSD-Menu oproepen / sluiten

35. 0-9 voor het ingeven van bijv. programma’s

36. POWER Apparaat op stand-by zetten en vanuit stand-by weer inschakelen

Controleer bij het uitpakken of de volgende onderdelen meegeleverd zijn:

• Televisietoestel met voet

• Handleiding en garantie

3.2 PLAATSEN VAN DE BATTERIJEN

BELANGRIJK! Zorg dat de polen van de batterijen correct zitten. U heeft twee batterijen van het type R03 AAA nodig.

1. Haal het batterijvakdeksel aan de onderkant van de afstandsbediening eraf.

3. Zet het batterijvakdeksel er weer op.

3.3 OPSTELLEN VAN HET TOESTEL

• Zet uw televisietoestel op een stabiele, egale ondergrond. Let erop dat de ondergrond het gewicht van het televisietoestel kan dragen.

• Stel het apparaat niet aan extreme warmte of vochtigheid bloot.

• Zorg voor voldoende ventilatie aan alle kanten van het apparaat. Bij plaatsing in een kastenwand moet boven minstens 20 cm, en aan de zijkanten minstens 10 cm plaats voor ventilatie vrij blijven.

OPGELET: Bewaar de voet en de schroeven zorgvuldig. Pluggen en schroeven worden niet meegeleverd. Gebruik alleen montagemateriaal dat bij uw wand past en dat wandhouder veilig kan houden.

1. Meet de afstand van de wandhouders aan de hand van de ophangingen aan de achterzijde van het

televisietoestel en markeer met behulp van de twee wandhouders zes gaten voor de pluggen. Zorg ervoor dat de markeringen loodrecht zijn. Gebruik eventueel een waterpas.

4. Houd de wandhouders met de grote openingen naar boven op de boorgaten en draai de schroeven

in de pluggen. Trek deze eerste met de hand vast.

5. Draai nu alle schroeven met een schroevendraaier vast.

6. Controleer of de wandhouders vast met de wand zijn verbonden.

7. Controleer de plaats van de 4 ophangingen aan de achterzijde van het toestel en trek deze eventueel

8. Haal de voet van het televisietoestel af door de 8 middelste

schroeven aan de achterzijde onder met een schroevendraaier eruit te draaien en de voet uit de behuizing te trekken. OPGELET: Alle andere schroeven mogen niet verwijderd worden! LCD 3272.book Page 35 Tuesday, August 28, 2007 4:32 PM36

9. Zet nu het toestel zo op de wandhouders dat de 4 ophangingen aan de achterzijde in de openingen

van de wandhouders passen. 10.Laat het televisietoestel langzaam in de ophangingen naar beneden glijden. TIP: Om de voet weer te bevestigen schuift u deze in de openingen en schroeft u deze met de originele schroeven vast.

3.5 ANTENNEKABEL AANSLUITEN

Het televisietoestel heeft een tuner waarmee analoge televisiesignalen via de huisantenne of kabelaansluiting kunnen worden ontvangen. BELANGRIJK! Sluit de antennekabel aan voordat u de stekker in het stopcontact doet. Gebruik voor een optimale storingvrije beeldkwaliteit een intacte, dubbel afgeschermde 75 Ω- antennekabel.

1. Sluit een 75 Ω antennekabel aan uw antenneaansluiting aan.

2. Steek het andere eind in de antenneaansluiting ANT. Deze zit aan de achterkant van het

televisietoestel. AANWIJZING: Om een programma te ontvangen moeten eerst zenders gezocht worden (zie “Zenders automatisch opslaan” op pagina 41).

3.6 ELEKTRISCHE AANSLUITING

Het televisietoestel is voor wisselstroom 100-240 V ~ 50/60 Hz gemaakt.

• Verbind met het netsnoer de aansluiting AC-INPUT met een contactdoos. ATTENTIE: Sluit eerst alle andere apparaten aan voordat u het televisietoestel aan het elektriciteitsnet aansluit. De contactdoos moet ook na het aansluiten verder goed toegankelijk zijn.

3.7 MENUTAAL INSTELLEN

1. Druk bij ingeschakeld toestel op de toets MENU op de afstandsbediening of MENU op het toestel.

Het hoofdmenu verschijnt.

2. Kies met de toetsen 2 / 3 op de afstandsbediening of VOL +/- op het toestel het menupunt OSD.

3. Kies met de toets ∞ of CH - het menupunt OSD TAAL.

4. Kies met de toetsen2 / 3 op de afstandsbediening of VOL +/- op het toestel een taal.

5. Verlaat het menu met de toets EXIT.

1. Druk bij ingeschakeld toestel op de toets SOURCE. Het menu

met de lijst bronnen (toestellen aan de betreffende aansluitingen) wordt weergegeven.

2. Kies de gewenste bron met de toetsen 5 / ∞ op de

afstandsbediening of CH +/- op het toestel.

3. Bevestig de instelling met ENTER of VOL +/- op het toestel.

AANWIJZING: Als u geen wijziging aanbrengt, verlaat u het menu met SOURCE. LCD 3272.book Page 36 Tuesday, August 28, 2007 4:32 PM37

4. EXTERNE TOESTELLEN AANSLUITEN

Het televisietoestel heeft een serie aansluitingen waaraan diverse apparaten (bijv. videorecorder, DVB-T- tuner en Set-Top-Boxen) aangesloten kunnen worden. BELANGRIJK! Let erop dat het televisietoestel en de aan te sluiten apparaten uitgeschakeld zijn voordat u ze aansluit. Lees ook de handleidingen van de apparaten die u wilt aansluiten. SCART-aansluitingen Via de SCART1-aansluiting aan de achterkant worden analoge beeld- en geluidsignalen van zeer goede kwaliteit (RGB) overgebracht. U kunt daar apparaten als bijvoorbeeld een videorecorder, DVB-T-tuner, satellietenontvanger, spelconsoles of Pay-TV-decoder aansluiten. De SCART2-aansluiting is slechts half bezet en zendt het slechtere FBAS-signaal uit.

1. Sluit het toestel met een vol bezette SCART-kabel aan de bus SCART1 aan.

2. Druk op de toets SCART1.

VIDEO-aansluitingen Via de bussen AV- of S-VIDEO en de Cinchbussen AV L/R kunt u bijvoorbeeld een videocamera met het televisietoestel verbinden.

1. Sluit het toestel met een AV-kabel (3x Cinch) resp. een S-Video-kabel en een stereocinchkabel (2x

Cinch) aan de bussen AV-VIDEO, AV L/R resp. S-VIDEO, AV L/R aan. BELANGRIJK! Let er bij de aansluiting via een AV-kabel op dat de kleuren van de aansluitingen met elkaar overeenkomen (bijv. video=geel, audio L=wit en audio R=rood).

2. Druk op de toets SOURCE om AV resp. SVIDEO met de toetsen 5 / ∞ op de afstandsbediening of

CH + /- op het toestel te kiezen. TIP: De ingang AV kunt u met de toets AV ook direct kiezen. PC-aansluiting

1. Verbind met een D-Sub-kabel de monitorbus van de PC en de bus VGA INPUT op het

2. Verbind met een audiokabel de audiobus van de PC en de bus PC L/R van het televisietoestel.

3. Druk op de knop PC.

Componenteningang Via de componentenaansluiting Y.Pb.Pr INPUT worden analoge beeldsignalen van een extern apparaat, bijv. een AV-ontvanger of DVD-recorder in zeer goede kwaliteit overgebracht.

1. Verbind met een in de vakhandel verkrijgbare componentenkabel (3x Cinch) de componentenuitgang

van het externe toestel met de ingang Y.Pb.Pr INPUT op het televisietoestel.

2. Verbind met een audiokabel de audiobussen van het externe apparaat en de audiobussen

Y.Pb.Pr L/R van het televisietoestel.

3. Druk op de toets Y.Pb.Pr.

HDMI-aansluiting Via de HDMI-aansluiting worden digitale beeld- en geluidssignalen van een extern toestel in zeer goede kwaliteit overgebracht.

1. Verbind met een in de vakhandel verkrijgbare HDMI-kabel de HDMI-bussen van het externe toestel

met de ingang HDMI op het televisietoestel.

2. Druk op de knop HDMI.

LCD 3272.book Page 37 Tuesday, August 28, 2007 4:32 PM38 Antennesignaal doorlussen Video-, DVD- en hardeschijfrecorder hebben in de regel een eigen tuner. Daarom hebben deze apparaten een eigen antenne-ingang en in de regel ook een antenne-uitgang.

1. Sluit de recorder via een 75 Ω antennekabel aan uw antenneaansluiting aan.

2. Sluit een 75 Ω antennekabel aan de antenne-uitgang van de recorder aan.

3. Steek het andere eind in de antenneaansluiting ANT. Deze zit aan de achterkant van het

4. Sluit het toestel aan het elektriciteitsnet aan.

5. Druk op de toets rechtsonder op het toestel op I om het toestel in te schakelen. Het start in de

laatst ingestelde modus. Als het toestel zich in stand-by bevindt (controlelampje midden onder rood), drukt u op de toets POWER op de afstandsbediening of de stand-by toets voor op het toestel. Het controlelampje wordt groen en het toestel is ingeschakeld.

6. Druk op de toets TV.

Hoofdtelefoon aansluiten OPGELET! Een te hoog volume kan tot ernstige gehoorschade leiden, in het bijzonder bij het luisteren met een hoofdtelefoon.

1. Verlaag het volume voor het aansluiten. Reden: Naargelang type hoofdtelefoon kan het volume

tussen luidspreker- en hoofdtelefoonmodus verschillend zijn.

2. Sluit een hoofdtelefoon met een 3,5 mm klinkstekker aan op de bus EAR PHONE aan de achterkant

van het apparaat. Bij gebruik van een hoofdtelefoon worden de televisieluidsprekers uitgeschakeld. LCD 3272.book Page 38 Tuesday, August 28, 2007 4:32 PM39

Alle instellingen kunt u gemakkelijk via de afstandsbediening en het menu op het beeldscherm uitvoeren. De basisfuncties kunt u ook met de toetsen op het toestel uitvoeren. In de gebruiksaanwijzing wordt in de regel de bediening met de afstandsbediening beschreven.

5.1 TELEVISIETOESTEL IN- EN UITSCHAKELEN

• Druk op de toets rechtsonder op het toestel op I om het toestel in te schakelen. Hij start in de laatst ingestelde modus. Als het toestel zich op stand-by bevindt (controlelampje midden onder rood), drukt u op de toets POWER . Het controlelampje wordt groen en het toestel is ingeschakeld.

• Druk op de toets POWER op de afstandsbediening om het toestel weer op stand-by te schakelen. BELANGRIJK! Schakel het toestel helemaal uit als u het niet gebruikt, omdat het toestel op stand-by nog steeds wat stroom verbruikt.

• Om het televisietoestel helemaal uit te schakelen drukt u op de toets rechtsonder op het toestel op O. Uitschakelautomatiek Het toestel schakelt in de TV-modus automatisch op stand-by als het ca. 15 minuten geen signaal heeft ontvangen, bijv. na het einde van de zendtijd.

5.2 TELEVISIEPROGRAMMA’S KIEZEN

• Gebruik de toetsen CH +/- of de cijfertoetsen om het gewenste televisieprogramma te kiezen.

• Druk op de toets RECALL op de afstandsbediening om het vorige programma te bekijken.

• Gebruik de toetsen VOL +/- om het volume in te stellen.

• Druk op de toets MUTE om het geluid tijdelijk uit te schakelen. Met de toets MUTE of de toetsen VOL +/ schakelt u het geluid weer in.

5.4 STRUCTUUR VAN HET OSD-MENU

Met het OSD (On Screen Display)-menu kunt u verschillende functies kiezen en de instellingen uitvoeren. Hoofdmenu

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen. De punten van het hoofdmenu ziet u

boven. Het menu BEELD verschijnt.

2. Kies eerst het gewenste hoofdmenupunt met de toetsen 2 / 3. De submenu’s worden daaronder

weergegeven. De aanduiding van het menu en aanwijzingen voor de bediening ziet u links.

3. Om een submenu te activeren drukt u op de toets ∞. De eerste regel van het submenu wordt

4. Met de toets MENU komt u terug in het hoofdmenu.

LCD 3272.book Page 39 Tuesday, August 28, 2007 4:32 PM40 Submenu's

• Met de toetsen 5 / ∞kiest u een submenupunt. Daar kunt u - of met de toetsen 2 / 3 instellingen aanbrengen of - met 3 instelvenster oproepen en dan met de toetsen 2 / 3 instellingen aanbrengen. Menu’s verlaten

• Ga met de toets MENU stapsgewijs in de menu’s terug of verlaat het menu met de toets EXIT. Uw instellingen worden opgeslagen. AANWIJZING: Als u een paar seconden geen instelling aanbrengt, verdwijnt het menu. De vooringestelde waarde bedraagt ca. 10 seconden. Deze kan in het menu OSD veranderd worden. (zie “OSD-menu instellen” op pagina 47) LCD 3272.book Page 40 Tuesday, August 28, 2007 4:32 PM41

• Om zenders in te stellen moet als bron TV geselecteerd zijn. Voor instelling van de kanalen bij aangesloten Set-Top-boxen of DVB-T-tuner leest u eerst de gebruiksaanwijzing van de aangesloten toestellen.

6.1 TV-STANDAARD INSTELLEN

KLEURSYSTEEM Onder het punt KLEURSYSTEEM in het menu KANAAL kunt u tussen verschillende kleursystemen (PAL, SECAM of AUTO) kiezen. Als u niet zeker bent, kiest u de instelling AUTO. GELUIDSSYSTEEM Onder het punt GELUIDSSYSTEEM in het menu KANAAL kunt u tussen verschillende TV-standaarden (BG, I, DK, L of LL) kiezen.

6.2 ZENDERS AUTOMATISCH OPSLAAN

U heeft twee mogelijkheden om naar TV-kanalen te zoeken en deze op te slaan: automatisch met AUTO SCAN of met de hand met MANUEEL SCANNEN.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu KANAAL.

3. Kies met de toets ∞ het menupunt AUTO SCAN.

4. Druk op de toets 3 om het zoeken naar zenders te starten.

De afstembalk verschijnt. Het zoeken begint en eindigt automatisch. Als u dit eerder wilt afbreken, drukt u op de toets MENU.

6.3 ZENDERS MET DE HAND OPSLAAN

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu KANAAL.

3. Kies met de toets ∞ het menupunt MANUEEL SCANNEN.

4. Druk op toets 3. Het afstemvenster verschijnt aan de linkerkant

is KANAAL groen gemarkeerd.

5. Kies met de toetsen 2 / 3 een zender (geheugenplaats).

6. Markeer met de toets ∞ ZOEKEN.

7. Start het zoeken met de toets 3. Het zoeken wordt gestart. Als een zender wordt gevonden, stopt

8. Markeer met de toets ∞ OPSLAAN.

9. Druk op de toets 3 om de zender op de geselecteerde geheugenplaats op te slaan.

10.Om het zoeken voort te zetten markeert u weer ZOEKEN met de toets 5 en drukt u op één van de toetsen 2 / 3. 11.Om het menu te verlaten, drukt u op de toets EXIT. LCD 3272.book Page 41 Tuesday, August 28, 2007 4:32 PM42

6.4 FIJNAFSTELLING VAN DE KANAALONTVANGST

Met de functie FIJNAFSTEMMING kunt u de tuner van het televisietoestel met de hand instellen als u problemen met de afstemming van analoge kanalen heeft.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu KANAAL.

3. Kies met de toets ∞ het menupunt FIJNAFSTEMMING.

4. Druk op toets 3. De instelbalk wordt weergegeven.

5. Breng de fijnafstemming aan met de toetsen 2 / 3 aan.

6. Druk op de toets EXIT om he menu te verlaten en de instelling

Na het zenderzoeken zijn de zenders in de volgorde opgeslagen waarin ze zijn gevonden. U kunt zenders een andere naam geven of de volgorde veranderen door zenders te wisselen of zenders te wissen. Zenders een andere naam geven

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu KANAAL.

3. Kies met de toets ∞ het menupunt KANAAL PLAATS.

4. Druk op de toets 3. Het programmeervenster verschijnt.

5. Ga met de toetsen 5 / ∞ naar de zender die u een andere naam wilt geven.

6. Druk op de rode toets voor NAAM. De zender wordt gemarkeerd.

7. Geef de nieuwe naam in:

- met de toetsen 5 / ∞ kiest u de letters of cijfers, - met de toets 3 gaat u naar het volgende teken.

8. Druk op de rode toets voor OK. Als u de procedure wilt afbreken, drukt u op de groene toets voor

9. Herhaal stap 5 tot 8, als u nog meer zenders wilt andere naam geven of druk op de toets EXIT om het

menu te verlaten en de instelling op te slaan. Zenders wissen

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu KANAL.

3. Kies met de toets ∞ het menupunt KANAAL PLAATS.

4. Druk op de toets 3. Het programmeervenster verschijnt.

5. Ga met de toetsen 5 / ∞ naar de zender die u wilt wissen.

6. Druk op de groene toets voor VERWIJDER. De zender wordt gemarkeerd.

7. Druk op de rode toets voor OK. Als u de procedure wilt afbreken, drukt u op de groene toets voor

8. Herhaal stap 5 tot 7, als u nog meer zenders wilt wissen of druk op de toets EXIT om het menu te

verlaten en de instelling op te slaan. LCD 3272.book Page 42 Tuesday, August 28, 2007 4:32 PM43 Zenders verschuiven

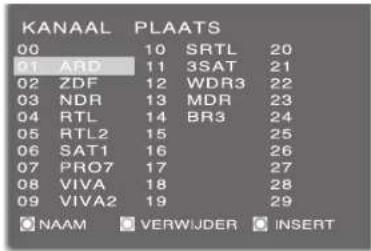

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu KANAAL.

3. Kies met de toets ∞ het menupunt KANAAL PLAATS.

4. Druk op toets 3. Het programmeervenster verschijnt.

5. Ga met de toetsen 5 / ∞ naar de zender die u wilt verschuiven.

6. Druk op de blauwe toets voor INSERT. De zender wordt rood

7. Ga met de toetsen 5 / ∞ naar de programmaplaats waarheen u

de zender wilt verschuiven.

8. Druk op de rode toets voor OK. De zender wordt verschoven.

Als u de procedure wilt afbreken, drukt u op de groene toets voor CANCEL.

9. Herhaal stap 5 tot 8, als u nog meer zenders een andere naam wilt geven of druk op de toets EXIT

Uw televisie heeft 3 af fabriek vooringestelde beeldinstellingen (STANDAARD, HELDER und ZACHT ). U kunt deze instellingen selecteren door te drukken op de toets PIC. Als u GEBRUIKER kiest, worden uw persoonlijke beeldinstellingen opgeroepen. Beeldmodus definiëren

1. Druk op de toets MENU om het OSD-hoofdmenu te tonen.

U bevindt zich in het menu BEELD.

2. Kies met de toets ∞ de beeldinstelling die u wilt veranderen:

CONTRAST HELDERHEID TINT (wordt alleen bij NTSC-signalen geactiveerd) KLEUR SCHERPTE

3. Stel met de toetsen 2 / 3 de gewenste waarde in.

4. Herhaal stap 2 tot 3 om verdere beeldinstellingen te wijzigen.

5. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

TIPS: U kunt beeldinstellingen ook in de andere modi veranderen, de wijzigingen worden echter altijd in de modus GEBRUIKER opgeslagen.

7.2 BEELDSCHERMFORMAAT VERANDEREN

Uw televisietoestel beschikt over 5 beeldschermformaten: 16:9, ZOOM, 14:9, 4:3 en PANORAMA. U kunt deze instellingen selecteren door te drukken op de toets ASPECT.

7.3 KLEURTEMPERATUUR

Onder het punt KLEUR TEMPERATUR in het menu BEELD kunt u tussen verschillende instellingen (NORMAAL, KOEL of WARM) kiezen.

7.4 BEELDRUIS REDUCEREN

Met deze functie kunt u de beeldstabiliteit bij fotoweergave aanpassen.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu FUNCTIE.

3. Kies met de toets ∞ het menupunt 3D NR.

4. Schakel met de toetsen 2 / 3 de sterkte van de functie in.

5. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

Menu PC In de PC-Modus kunt u in het menu PC, dat in plaats van het menu BEELD verschijnt, de afbeelding van de PC-desktop veranderen. TIP: Het menu kan alleen worden opgeroepen als er een PC is aangesloten.

CONTRAST/HELDERHEID/ASPECT

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen. U bevindt zich in het menu PC.

3. Stel met de toetsen 2 / 3 de gewenste waarde in.

4. Herhaal stap 2 tot 3 om verdere beeldinstellingen te wijzigen.

5. Druk op de toets EXIT om he menu te verlaten en de instelling

op te slaan. KLEUR MODE

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen. U bevindt zich in het menu PC.

2. Kies met de toets ∞ het menupunt KLEUR MODE.

3. Activeer met de toets 3 het submenu.

4. Kies in KLEUR TEMPERATUR met de toetsen 2 / 3 de

gewenste instelling. Als u NORMAAL, WARM of KOUD gekozen heeft, drukt u op EXIT om het menu te verlaten. Als u GEBRUIKER heeft gekozen:

5. Kiest u met de toets ∞ de kleurinstelling die u individueel wilt

instellen: GEBRUIKER-R (roodaandeel) GEBRUIKER-G (groenaandeel) GEBRUIKER-B (blauwaandeel)

6. Stel met de toetsen 2 / 3 de gewenste waarde in.

7. Herhaal stap 5 tot 6 om verdere kleurinstellingen te wijzigen.

8. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

AANWIJZING: In de PC-Modus kunnen de beeldinstellingen niet via de toets PIC ingesteld worden. Menu FUNCTIE In de PC-mode kunt u in ent menu FUNCTIE de positie en synchronisatie van de PC-desktop instellen. TIP: Het menu kan alleen worden opgeroepen als er een PC is aangesloten.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu FUNCTIE.

4. Stel met de toetsen 2 / 3 de gewenste waarde in.

5. Herhaal stap 3 tot 4 om verdere geluidsinstellingen te wijzigen.

6. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

TIP: Met de instelling AUTO (automatische afstemming) krijgt u in de regel de beste resultaten.

• Kies het menupunt met de toets ∞ en bevestig deze instelling met de toets 3. LCD 3272.book Page 45 Tuesday, August 28, 2007 4:32 PM46

7.6 GELUIDSINSTELLINGEN VERANDEREN

Uw televisie heeft 4 af fabriek vooringestelde geluidsinstellingen (STANDAARD, FILM, MUZIEK en SPRAAK). U kunt deze instellingen selecteren door te drukken op de toets SOUND. Als u GEBRUIKER kiest, worden uw persoonlijke geluidsinstellingen opgeroepen. Soundmodus definiëren

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu GELUID.

4. Stel met de toetsen 2 / 3 de gewenste waarde in.

5. Herhaal stap 3 tot 4 om verdere geluidsinstellingen te wijzigen.

6. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

AANWIJZINGEN: U kunt geluidsinstellingen ook in de andere modi veranderen, de wijzigingen worden echter altijd in de modus GEBRUIKER opgeslagen. Stereo/Mono weergave

• Druk op de toets NICAM op de afstandsbediening om tussen stereo- en monogeluid te wisselen. Volume aanpassen Met de functie AUTO VOLUME kunt u verschillende volumes, bijv. bij het wisselen van zender, compenseren.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu GELUID.

3. Kies met de toets ∞ het menupunt AUTO VOLUME.

4. Schakel met de toetsen 2 / 3 het effect AAN of UIT.

5. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

Stereofonie aanpassen Met de functie SURROUND kunt u de stereofonie aanpassen.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu GELUID.

3. Kies met de toets ∞ het menupunt SURROUND.

4. Schakel met de toetsen 2 / 3 het effect AAN of UIT.

5. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu OSD.

3. Kies met de toets ∞ het menupunt OSD TAAL.

4. Kies met de toetsen 2 / 3 een taal.

5. Druk op de toets EXIT om he menu te verlaten en de instelling

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu OSD.

3. Kies met de toets ∞ de instelling die u wilt veranderen:

OSD H-POSITIE (horizontale positie van het menu) OSD V-POSITIE (verticale positie van het) OSD TIMEOUT (tijd waarna het menu moet verdwijnen) OSD TRANSPARANT (doorzichtigheid van het menu)

4. Stel met de toetsen 2 / 3 de gewenste waarde in.

5. Herhaal stap 3 tot 4 om verdere instellingen te wijzigen.

6. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu FUNCTIE.

3. Kies met de toets ∞ het menupunt TAAL.

4. Stel met de toetsen 2 / 3 de gewenste taal in.

5. Druk op de toets EXIT om he menu te verlaten en de instelling op te slaan.

8.4 FABRIEKSINSTELLINGEN

Met deze functie kunnen de fabrieksinstellingen weer teruggezet worden.

1. Druk op de toets MENU om het OSD-hoofdmenu op te roepen.

2. Kies met de toets 3 het menu FUNCTIE.

3. Kies met de toets ∞ het menupunt FABRIEKSINSTELL.

4. Druk op de toets ENTER om de fabrieksinstellingen terug te

U kunt het televisietoestel zo instellen dat het na afloop van een vooringestelde tijd automatisch uitgeschakeld wordt. Als u het televisietoestel tijdens het instellen van de Sleep Time uit- en weer inschakelt, wordt de Sleep Timer gewist en moet opnieuw ingesteld worden. De interval kan van 0 (=uit) tot 60 min. ingesteld worden (SLEEP 0, 15, 30, 45, 60, 90, 120 min.).

• Druk zo vaak op de toets SLEEP op de afstandsbediening tot de gewenste tijd wordt weergegeven. De weergave verdwijnt na een paar seconden, de televisie schakelt na de ingestelde tijd uit. LCD 3272.book Page 48 Tuesday, August 28, 2007 4:32 PM49

Teletekst is een gratis informatiedienst van de zenders. Hij wordt met het TV-signaal overgebracht en eist dus goede ontvangstomstandigheden. Niet alle zenders bieden teletekst. Teletekstinformatie is gewoonlijk in bereiken, thema’s en pagina’s onderverdeeld. Er zijn thema's die meerdere pagina's in beslag nemen (2/3 = tweede pagina van drie) en die die verborgen informatie bevatten (quizantwoorden, VPS-tijden etc.). Teletekst Aan / Uit

• Met de toets TEXT op de afstandbediening kunt u de teletekstfunctie in- en uitschakelen. Gekleurde toetsen Bij praktisch alle teletekstpagina’s bevinden zich aan de onderkant van het beeldscherm gekleurde tekstvelden (rood, groen, geel en blauw). Met de gekleurde toetsen op de afstandsbediening kunt u direct naar de thema's/pagina's springen die op de gekleurde velden worden aangegeven. Pagina's via de cijfertoetsen oproepen Het actuele 3-cijferige paginanummer vindt u in de linker bovenhoek. De paginanummers worden altijd driecijferig met de cijfertoetsen ingegeven. Het duurt meestal een paar seconden tot de pagina is ingelezen. Subpagina’s oproepen

1. Roep de gewenste teletekstpagina (met subpagina’s) op.

2. Druk op de toets SUBPAGE en geeft het paginanummer van de subpagina via de cijfertoetsen om,

bijv. 0001 voor subpagina 1.

3. Druk nog een keer op de toets SUBPAGE om de functie te beëindigen.

• Druk op de toets HOLD om het automatisch oproepen van subpagina’s te stoppen of opnieuw te starten. Afbeeldingformaat

• Druk op de toets SIZE om de weergave van de teletekst op het beeldscherm te veranderen en bij vergrote afbeelding tussen de paginahelften om te schakelen. Verborgen informatie Op teletekstpagina's met spelletjes of raadsels kunnen zich verborgen oplossingen bevinden.

• Druk op de toets REVEAL om de oplossing te zien. Deze functie wordt niet door alle zenders ondersteund. Indexpagina oproepen

• Druk op de toets INDEX om de indexpagina (in de regel pagina 100) op te roepen. Kleurtoetsen programmeren U kunt de kleurtoetsen met uw lievelingspagina’s bezetten.

1. Druk op de toets LIST. In plaats van de kleurmarkeringen worden paginanummers afgebeeld, in

eerste instantie de pagina’s 100, 200, 300 en 400.

2. Druk op de kleurtoets die u opnieuw wilt programmeren en geef dan direct daarna het paginanummer

in via de cijfertoetsen. De pagina wordt opgeroepen en onder de kleurtoets opgeslagen.

3. Druk op de toets LIST om weer de standaardbezetting van de kleurtoetsen op te roepen.

Reinig alle onderdelen met een lichtvochtige, zachte doek. Oplosmiddelen, spiritus, verdunningsmiddelen etc. mogen niet gebruikt worden, deze kunnen het oppervlak van het apparaat beschadigen.

De verpakking bewaren indien mogelijk tot na afloop van de garantieperiode. Dan weggooien op milieuvriendelijke wijze. Het apparaat moet volgens de wet nadat het opgebruikt is op een daarvoor bestemde plaats afgegeven worden. Kunststoffen en elektrische onderdelen moeten naar een recyclingbedrijf worden gebracht. Informeer naar de gemeentelijke inleverplaats. Lege batterijen moeten op de juiste wijze worden afgevoerd. Voor dit doel zijn in winkels die toestellen met batterijen verkopen en bij de gemeentereiniging vergaarbakken beschikbaar voor het afvoeren van batterijen.

12. CONFORMITEITVERKLARING

De conformiteit van het toestel met de wettelijk voorgeschreven normen is gegarandeerd. De volledige conformiteitverklaring vindt u op Internet onder www.siemssen-electronics.de. LCD 3272.book Page 50 Tuesday, August 28, 2007 4:32 PM51

13. PROBLEMEN OPLOSSEN

Als u problemen ondervindt met uw toestel, raadpleeg dan eerst deze checklist. Misschien is het een klein probleem dat u zelf kunt oplossen. BELANGRIJK! Probeer in geen geval het toestel zelf te repareren. Storing Mogelijke oorzaken/maatregelen Geen beeld, geen geluid Zit de stekker van het apparaat in het stopcontact? Staat de in-/uitschakelaar aan? Is de antennekabel goed in het apparaat gestoken? Is de zender uitgevallen? Als er externe toestellen aangesloten zijn: Zijn alle toestellen ingeschakeld? Is de juiste bron (SOURCE) gekozen? Slecht beeld Controleer de antenne-instelling. Controleer de toestand en de aansluitingen van de antennekabel en de aansluitingskabel. Storingen door een ander, niet voldoende ontstoord elektrisch apparaat. Bij gelijktijdige aansluiting van twee externe apparaten één uitschakelen. Controleer de instellingen in het menu BEELD. Slecht beeld bij sommige zenders of goed beeld en slecht geluid Controleer de fijnafstemming van het TV-kanaal. Afstandsbediening functioneert niet Controleer de batterijen. Richt de afstandsbediening precies op de sensor in het midden van het toestel. Geluid slechts op één kanaal Controleer in het menu GELUID de balansregeling. Beeld OK, geen geluid Geluid op MUTE gezet? Druk op de knop MUTE. Is het geluid zachter gezet? Druk op de knop VOL +. Televisietoestel schakelt zichzelf uit Is op het geactiveerde programma geen zender ontvangen? Is de timer geactiveerd? Toestel reageert niet op toetsdruk / teletekst rolt Schakel het apparaat met de in/uitschakelaar uit en weer in. Vertekend, afgesneden beeld Controleer de instellingen in het menu onder FUNCTIE / KLEURSYSTEEM. LCD 3272.book Page 51 Tuesday, August 28, 2007 4:32 PM52

14. TECHNISCHE GEGEVENS

Technische wijzigingen voorbehouden Elektrische gegevens Netspanning: Input: 100 - 240 V ~ 50/60 Hz Opgenomen vermogen maximaal: 170 W Opgenomen vermogen in stand-by: ca. 1,5 W Beeldscherm Beeldschermdiagonaal: 32” / 81 cm Zijverhouding: 16:9 (4:3 / 4:9 / Zoom / Panorama) Resolutie: 1366:768 Helderheid: 400 cd/m

Contrast: 1200:1 Geluid Audio-uitgangsvermogen: 2x 8 W Ontvangst Programmageheugenplaatsen: 100 Zenderontvangst: PAL-B/G, I, D/K; SECAM- B/G, D/K, L, LL (geluid A2/NICAM) Ingangen Euro-AV: 1x Scart vol bezet/RGB (SCART1 FULL) 1x Scart half bezet/FBAS (SCART2 HALF) AV: Beeld: 1x Cinch (AV-VIDEO) / 1x S-Video (S-VIDEO) Geluid: 2x Cinch (AV L/R) PC: Beeld: 1x VGA D-SUB (VGA INPUT) Geluid: 2x Cinch (PC L/R) Componenten: Beeld: 3x Cinch (Y.Pb.Pr) Geluid: 2x Cinch (Y.Pb.Pr L/R) HDMI: HDMI Antenne: 75 Ohm Uitgang Hoofdtelefoon: 1x 3,5 mm klinkbus (EAR PHONE) Afstandsbediening Batterijen: 2x type R03 AAA LED-klasse: 1 Algemeen Afmetingen: 800 x 100 x 598 mm (met voet) 800 x 100 x 560 mm (zonder voet) Gewicht: ca. 15 kg Bedrijfstemperatuur: 10° C - 35° C Manual ID: 21298 / pe / 2007 LCD 3272.book Page 52 Tuesday, August 28, 2007 4:32 PM53 Geachte klant, Onze producten ondergaan een strenge kwaliteitscontrole. Indien dit toestel desondanks niet naar behoren functioneert, betreuren wij dit ten zeerste. Wij verzoeken u contact op te nemen met het service- adres dat op de garantiekaart vermeld staat. Wij staan ook telefonisch tot uw beschikking via het op de garantiekaart vermelde hotline-nummer. Hieronder vindt u de geldende garantievoorwaarden – zonder beperking van uw wettelijke rechten:

1. U kunt tot maximum 3 jaar na de aankoopdatum aanspraak maken op garantie. De garantie heeft

enkel betrekking op het herstellen van materiaal- en productiefouten of het omruilen van het toestel. Aan de garantieclaim zijn voor u geen kosten verbonden.

2. Garantieclaims moeten onmiddellijk nadat u het defect hebt vastgesteld worden ingediend. Na

afloop van de garantietermijn kunnen geen garantieclaims meer aanvaard worden, behalve wanneer de claim binnen de 2 weken na afloop van de garantietermijn ingediend wordt.

3. Gelieve uw defect toestel samen met de garantiekaart en het kasticket portvrij naar het service-

adres te sturen. Als het defect binnen onze garantieregeling valt, krijgt u een hersteld of nieuw toestel terug. Bij de herstelling of omruiling van het toestel vangt geen nieuwe garantietermijn aan. De garantietermijn blijft onveranderd geldig tot drie jaar na aankoopdatum. Dit geldt ook bij herstellingen aan huis. Gelieve te noteren dat onze garantie vervalt bij verkeerd gebruik of ondeskundige behandeling van het toestel, bij het niet in acht nemen van de veiligheidsvoorschriften, bij beschadiging door geweld en bij ingrepen die niet door het gemachtigde service-adres zijn uitgevoerd. Defecten die niet (of niet meer) door de garantie zijn gedekt of schade waardoor de garantie vervalt herstellen wij tegen betaling. Gelieve het toestel naar ons service-adres te sturen.
