Producttype	Elektrische saunakachel
Merk	Weka
Model	Classic 3 6 kW
Vermogen	3,6 kW
Voedingsspanning	230 V~
Max. cabinevolume	6 m³
Afmetingen (L × B × H)	280 × 370/460 × 460 mm
Gewicht (schatting)	Ongeveer 12 kg
Materiaal behuizing	Staal
Soort stenen	Natuurstenen voor sauna, max. 12 kg
Belangrijkste functies	Weerstandsverwarming, wateropgiet (infusie)
Thermische beveiliging	Ingebouwde veiligheidsschakelaar
Installatie	Wandmontage, vereist externe bediening
Elektrische aansluiting	Door gekwalificeerde elektricien, siliconenkabel bestand tegen 140 °C
Veiligheidsafstanden	Min. 4 cm zijkant, 110 cm tot plafond, 30 cm van de vloer
Onderhoud en reiniging	Reinigen met helder water zonder schurende middelen
Vervangen van stenen	Om de 2 jaar, verwijder te kleine stenen
Veiligheid	Niet gebruiken zonder stenen, geen wasgoed drogen
Max. wateropgiet	15 g/m³ cabinevolume
Onderdelen en repareerbaarheid	Onderdelenlijst in handleiding, reparatie door professional
Conformiteit	CE, volgens VDE 0100

Veelgestelde vragen - Classic 3 6 kW Weka

Welke soorten stenen moet ik gebruiken met deze kachel?

Gebruik uitsluitend goedgekeurde natuurlijke saunastenen. De maximale hoeveelheid is 12 kg. Plaats ze zonder ze aan te drukken om oververhitting te voorkomen. Vervang ze om de 2 jaar.

Kan ik de kachel zonder stenen gebruiken?

Nee, gebruik zonder stenen is niet toegestaan en vormt een brandgevaar. De stenen zijn essentieel om warmte op te nemen en te verspreiden.

Wat is de veiligheidsafstand tot muren en plafond?

Houd een zijdelingse afstand van minimaal 4 cm aan, een verticale afstand tussen de bovenkant van de kachel en het plafond van minimaal 110 cm, en een afstand tot de vloer van minimaal 30 cm.

Hoe sluit ik de kachel elektrisch aan?

De aansluiting moet worden uitgevoerd door een gekwalificeerde elektricien. Gebruik een siliconenkabel bestand tegen 140 °C met doorsnede 1,5 mm², beveiligd met een zekering van 16 A. De kachel heeft een externe bediening nodig.

Wat moet ik doen als de kachel niet verwarmt?

Controleer of alle schakelaars zijn ingeschakeld, of de zekeringen niet zijn gesprongen, of de timer is ingesteld, en of de temperatuursensor niet defect is. Raadpleeg de handleiding voor meer details.

Waarom maakt de kachel kraakgeluiden?

Deze geluiden zijn normaal en komen door uitzetting van de weerstanden en stenen tijdens het verwarmen. Ze zijn geen defect.

Hoeveel water kan ik op de stenen gooien?

De wateropgiet mag niet meer dan 15 g per m³ cabinevolume zijn. Giet altijd vanaf de zijkant met een pollepel om brandwonden door stoom te voorkomen.

Hoe onderhoud ik de kachel?

Schakel de kachel uit en laat hem afkoelen. Reinig hem met een vochtige doek zonder schurende middelen. Vervang versleten stenen en verwijder eenmaal per jaar stof van de stenen.

Kan ik etherische oliën gebruiken in het opgietwater?

Ja, gebruik saunaconcentraten volgens de instructies van de fabrikant. Vermijd hoge concentraties die ontploffingen kunnen veroorzaken. Alcoholische dranken zijn verboden.

Is de kachel geschikt voor een openbare sauna?

Nee, dit apparaat is uitsluitend ontworpen voor privégebruik, niet voor openbare sauna's.

GEBRUIKSAANWIJZING Classic 3 6 kW Weka

NL Inhoudsopgave Biz.
• Inhoudsopgave 2
• Algemeen 18
• Belangrijke veiligheidsvoorschriften 18
• Montage-instructies 18
• Montage des Saunaheizgerätes 18
- Instructies voor de elektromonteur 19
• Aansluitschema 19
- Isolatieweerstand/ohmwaarden 19
• Tabel kacheilvermogen/cabinegrootte/aansluiting 20
- Opleggen van de saunastenen op het steenrocster 20
- Wat doen in geval van problemen? 20
• Wisselstuktekening en wisselstukkenlijsten 24
• EG-Verklaring van Overeenstemming 25

Beste klant, Wij verzoeken u om deze handleiding aandachtig te lezen voordat u het toestel aansluit en in gebruik neemt teneinde eventuele schade te voorkomen.

Belangrijke veiligheidsvoorschriften

• De montage en de elektrische aansluiting van de sauna-inrichting en ander elektrisch materieel mogen enkel door een erkende elektrovakman worden uitgevoerd. (Uitgezonderd P & P)
• Daarbij dienen de noodzakelijke beschermingsmaatregelen conform VDE 0100 § 49 DA/6 en VDE 0100 deel 703/11.82 §4 in acht te worden genomen. Niet alle ongevallenrisico's kunnen worden uitgesloten ook al worden de noodzakelijke beschermingsmaatregelen nageleefd.
• Teneinde een gevaarloze werking van uw toestel te verzekeren dient u zeker de veiligheidsinstructies in acht te nemen
• De saunakachel dient te worden gebruikt in combinatie met een gepast extern besturingsapparaat..
• In de saunacabine mag enkel één sauna-verwarmingstoestel met het vereiste verwarmingsvermogen worden gemonteerd. (zie tabel)

Aansluitvermogen [kW]	Cabinegrootte [ m^3 ]
3,6 tot ca. 6 m	^3

• Het toestel is niet bedoeld voor gebruik in openbare sauna's.
• Let op! Gevaar voor brandwonden. De behuizing van de saunakachel alsmede de stenen worden warm.
• Bij een ondeskundige montage bestaat brandgevaar. Daarom vragen wij u deze montage-instructies zorgvuldig te lezen. Neem vooral de opgegeven afmetingen en de aanwijzingen in acht.
• Gebruik enkel de voor gebruik in sauna's toegestane saunastenen. Saunastenen losjes erin leggen; bij te dicht gestapelde saunastenen bestaat gevaar voor oververhitting.
• Het gebruik zonder saunestenen is niet toegestaan.
• Hou kinderen weg van de saunakachel, gevaar voor brandwonden!

• Bij beperkingen om gezondheidsredenen, kleuters, kinderen, ouderdom en handicap de arts consulteren qua saunatemperatuur en duur van de saunabeurten.

• Voorkom het gebruik van de toestellen door personen die onder de invloed zijn van medicijnen, alcohol of drugs

• Enkel een niet al te grote hoeveelheid vloeistof erop gieten, te veel water op de stenen kan brandwonden tot gevolg hebben. De opgiethoeveelheid mag 15 g/m³ cabinevolume niet overschrijden.
• Gebruik de sauna niet om voorwerpen, kleding of was te drogen. Brandgevaar!

- Geen voorwerpen op de kachel leggen. Brandgevaar!

- Geen voorwerpen in de convectiestroom van de kachel aanbrengen, behalve de temperatuurvoeler van de saunabesturing.

- Metalen oppervlakken kunnen bij vochtig en zeeklimaat roesten.

- De kachel kan in de opwarmfase en tijdens het bedrijf een krakend geluid veroorzaken (metalen verwarmingselementen en stenen zetten uit).

- Sauna-inrichtingen en saunacabines mogen enkel van geschikt, harsarm en onbehandeld materiaal (b.v. Scandinavisch sparrenhout, populier of lindehout) worden vervaardigd.

- De toegestane maximumtemperatuur voor wand- en plafondoppervlakken van de saunacabine bedraagt +140° C.

- Mettertijd worden de cabinewanden nabij de saunakachel donkerder dan in de rest van de cabine; dit is normaal. Klachten dienaangaande worden niet aanvaard

- De hoogte van de saunacabine moet tenminste 1,75 m bedragen.

- In iedere saunacabine moeten verluchtings- en ontluchtingsopeningen worden voorzien. De verluchtingsopening moet in de wand rechtstreeks onder de saunakachel ca. 5 tot 10 cm boven de grond zijn. De opening voor de afgevoerde lucht moet diagonaal t.o.v. de kachel in de zone tussen de bovenste en onderste saunaligbank in de achterwand worden voorzien. De verluchtings- en ontluchtingsopeningen mogen niet worden afgesloten. De cabineverlichting met de bijbehorende installatie moet qua uitvoering "spatwaterdicht" en geschikt zijn voor een omgevingstemperatuur van 140° C. Daarom mag in combinatie met de saunakachel slechts een goedgekeurde saunalamp met max. 40 watt worden geïnstalleerd.

Montage-instructies

Let op!

Onder de kachel geen vloerbedekkingen van brandbaar materiaal zoals hout, kunststofbedekkingen of iets dergelijks gebruiken! Doelmatig in sauna's zijn keramiektegels. In de buurt van de kachel kunnen ook niet brandbare vloerbedekkingen of voegmateriaal verkleuren. Voor verkleuringen of schade aan vloerbedekkingen wordt de gebruiker niet schadeloos gesteld. De afstand tussen achterwand kachel en cabinewand is afhankelijk van het model (wandhouder). De kachel dient elektrisch te worden aangesloten voordat hij op de wandhouder wordt aangebracht. De saunakachel is ontworpen voor cabinematen tot 6m³.

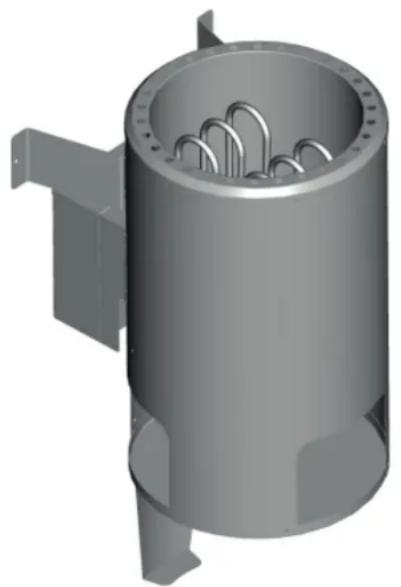

Montage van het saunaverwarmingstoestel

• 4 stuks wandhouder monteren zoals getoond in fi guur 3.
• Saunakachel voor de luchtinlaatopening zetten. (Afstand tot de vloer 30 cm). Wandhouder van het saunaverwarmingsapparaat aan de cabinewand bevestigen met de meegeleverde houtschroeven. Steenrooster erin plaatsen en sauna-stenen erop leggen (zie beschrijving "Saunastenen op het steenrooster leggen", hfdst. "Reiniging en onderhoud").
• Bij de montage van de saunakachel moet men erop letten dat de verticale afstand tussen de bovenkant van de saunakachel en het plafond van de sauna minstens 110 cm bedraagt, en dat de horizontale (zijdelingse) afstand tussen kachel en cabinewand minstens 4 cm bedraagt. De afstand tussen achterwand van de kachel en cabinewand is afhankelijk van de bouwwijze (wandhouder).
• De afstand tussen het beschermrooster van de kachel en de ligbank en andere brandbare materialen tot de kachel moet minstens 4 cm bedragen. De hoogte van het beschermrooster moet gelijk zijn met de hoogte van de kachel vooraan.

Maten van de saunakachel:
Lengte: 280 mm
Diepte: 370/460 mm
Hoogte: 460 mm

Aanwijzing:

Reeds een eenmalige foutieve aansluiting kan de besturingsinrichting vernietigen. Bij foutieve aansluiting vervalt het recht op garantie.

Instructies voor de elektromonteur

Voor de aansluiting van de kachel en alle elektrische installaties dienen de norm DIN VDE 0100 en het ongevallenpreventievoorschrift BGV A2 in acht te worden genomen. Er dient ter plaatse een externe alpolige scheidingsinrichtingmet volle uitschakeling conform de overspanningscategorie III te worden voorzien.

Let op!

Netsnoeren moeten met polychloropreen ommantelde flexibele leidingen zijn. Aansluitleidingen niet meegeleverd! Alle leidingen die binnen in de cabine worden geïnstalleerd, moeten geschikt zijn voor een omgevingstemperatuur van minstens 140° C. Er moeten temperatuurbestendige silicone leidingen worden gebruikt. De minimum doorsnede van de aansluitleiding en de minimum grootte van de saunacabine vindt u in de tabel (p. 4, tab. 1). Een aansluitschema is aangebracht aan de binnenkant van de schakelschachtafdekking. Houd er rekening mee dat stroomvoerende leidingen om veiligheidsredenen niet zichtbaar op de binnenwanden van de cabine mogen worden gelegd. Bij geprefabriceerde saunacabines zijn in het wandelement met de toevoerluchtopening meestal lege buizen of een schacht voor het leggen van kabels aanwezig. Mocht uw cabine niet zijn voorbereid voor het leggen van kabels, dan bevelen wij aan om aan de buitenkant van de cabine een contactdoos (niet meegeleverd) te installeren. Boor naast de kabeldoorvoer van de kachel en de contactdoos een gat in de cabinewand. Leid de kabel door de opening naar buiten tot de contactdoos. Alle kabels moeten tegen beschadiging worden beschermd. Dit kan door het plaatsen van een installatieschacht/-buizen of van houten afdeklijsten gebeuren.

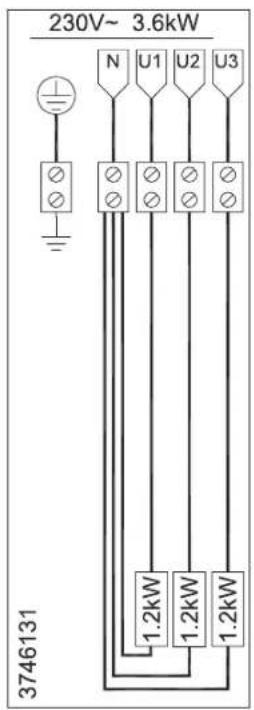

Aansluitschema

230V~ 3.6kW N U1 U2 U3 3746131 1.2kW 1.2kW 1.2kW

Controle van de isolatieweerstand:

Met een isolatieweerstandsmeettoestel kunnen de weerstandswaarden worden gemeten tussen de verschillende geleiderklemmen en de behuizing (beschermingsaarde). De totale isolatieweerstand tussen de geleiderklemmen en de behuizing (beschermingsaarde) moet in elk geval groter zijn dan 1 MOhm.

Toesteltype	Aansluitvermogen in kW	geeignet für Kabinengröße in m^3	Minimumdoorsnede in mm^2 (koperen leiding) kachel van 9kW ; aansluiting op 230 V 1N
			geschikt voorür cabinegrootte in m^3	Kachel-aansluitleiding Bedieningsapparaat naar de kachel (Silikon)	Zekering in ampère
3,6 kW Saunaofen externe Steuerung	3,6 ca.6 3x2,5	3 x 1,5 16

Opleggen van de saunastenen op het steenrooster

Saunastenen zijn een natuurlijk product! Het is aan te raden de stenen met schoon water te reinigen voordat u ze op de kachel plaatst. Gebruik geen stenen die niet voor gebruik in sauna's zijn voorzien. Maximaal 12 kg stenen gebruiken. Let op! De stenen losjes erin leggen; sorteer te kleine stenen uit. De dicht gepakte stenen belemmeren de luchtcirculatie en hebben oververhitting van de saunakachel en de cabinewanden tot gevolg, brandgevaar!

Gebruik de kachel niet zonder stenen! Gebruik enkel stenen die in de handel als saunastenen zijn gekenmerkt. Uw recht op garantie vervalt indien andere stenen worden gebruikt dan voorzien voor gebruik in sauna's en ook voor schade berokkend door het ondeskundig vullen van het steencompartiment. Verleg de stenen minstens 1x jaarlijks, sorteer te kleine stenen uit en verwijder eventueel aanwezig steenstof of steensplinters. Het is aan te raden de stenen om de 2 jaar te vervangen

Let op!

Het bedekken van de kachel en een ondeskundig gevuld steenreservoir veroorzaken brandgevaar! Kachel niet zonder saunastenen gebruiken!

Reiniging en onderhoud

Voor het schoonmaken de kachel uitschakelen en laten afkoelen. Voor het schoonmaken en onderhouden van de kachel mogen geen schurende reinigingsmiddelen worden gebruikt.

Opgietvloeistoffen

De saunakachel is geschikt voor sauna-opgietvloeistoffen.

Gelieve de volgende aanwijzingen in acht te nemen:

• Gebruik enkel water dat aan de kwaliteitseisen voor huishoudelijk water voldoet.
• Bij gebruik van kalk- of ijzerhoudend water ontstaan aankoekingen op stenen, metalen oppervlakken en in het waterreservoir.

• Om het gevaar voor brandwonden veroorzaakt door opstijgende hete stoom bij het opgieten te voorkomen dient de vloeistof steeds vanaf de zijkant met een scheplepel te worden opgegoten.

• Doordruppelend opgietwater kan duurzame verontreinigingen op de vloer

• Enkel een niet al te grote hoeveelheid vloeistof erop gieten, te veel water op de stenen kan brandwonden tot gevolg hebben.
• Opgieten volgens het algemeen welbevinden, de opgiethoeveelheid mag 15 g/m ^3 cabinevolume niet overschrijden.
• Het opgieten gebeurt rechtstreeks op de warme stenen in de kachel; de vloeistof moet gelijkmatig over de stenen worden verdeeld.
• Bij gebruik van opgietconcentraten (b.v. etherische oliën) moeten de aanwijzingen van de fabrikant in acht worden genomen.
• Het gebruik van te hoge concentraties van deze middelen kan deflagraties tot gevolg hebben.
• Opgietvloeistoffen met bijgemengde alcoholische dranken of andere niet voor gebruik in sauna's voorziene additieven zijn vanwege het gevaar voor brand, explosie en gezondheid niet toegestaan.
• Bij niet-naleving van de boven opgesomde punten vervalt het recht op garantie.

Let op! Opgietmiddelen kunnen vuile plekken op metalen oppervlakken en saunastenen veroorzaken. Saunaopgietmiddelen met citrusgeur kunnen op grond van het zuuraandeel roestplekken veroorzaken.

Gebruik voor het opgieten enkel opgietmiddelen in de door de fabrikant voorziene verdunde vorm.

Wat te doen in geval van problemen?

De kachel verwarmt niet....

• Hebt u alle nodige schakelaars bediend?
• Is de zekering in de huisinstallatie afgeslagen?
• Hebt u de temperatuurregelaar correct ingesteld?
• Heeft u de tijdschakelklok geselecteerd?
• Saunabesturingsapparaat defect (voeler gebroken – zie handleiding van hetbesturingsapparaat).
• De aardlekschakelaar reageert, zie hoofdstuk "test isolatieweerstand"

De kachel veroorzaakt een krakend geluid

- Tijdens het verwarmen of terwijl de kachel in werking is zetten de componenten van de behuizing en de verwarmingselementen uit. De verwarmingselementen kunnen saunastenen doen verschuiven en geluiden veroorzaken. Krakende geluiden zijn normaal en geen reden tot reclamatie.

Saunastenen barsten en veroorzaken reukhinder

- Enkel de door de fabrikant aanbevolen saunastenen gebruiken.

- Saunastenen verouderd, stenen vervangen.

Cabine wordt niet voldoende warm

• Saunakachel te klein gedimensioneerd
- Te groot temperatuurverlies van de saunacabine b.v. door onvoldoende of ontbrekendeafdichtingen.
- Foutieve aanduiding van de saunathermometer. Thermometer hoger en met ca. 3 cm afstand tot de saunawand ophangen.
- Defect van een verwarmingselement (verwarmingselement gloeit niet); door een elektrovakman laten nazien en doormeten
