Classic 3 6 kW - Sauna Weka - Manual de uso y guía de instrucciones gratis

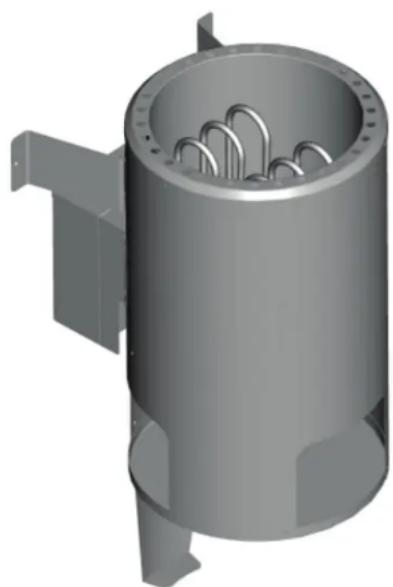

Tipo de producto	Estufa de sauna eléctrica
Marca	Weka
Modelo	Classic 3 6 kW
Potencia	3,6 kW
Tensión de alimentación	230 V~
Volumen de cabina máx.	6 m³
Dimensiones (L × P × H)	280 × 370/460 × 460 mm
Peso (estimado)	Aproximadamente 12 kg
Material de la carcasa	Acero
Tipo de piedras	Piedras naturales para sauna, máx. 12 kg
Funciones principales	Calentamiento por resistencias, proyección de agua (infusión)
Protección térmica	Interruptor de seguridad integrado
Instalación	Montaje en pared, requiere un dispositivo de control externo
Conexión eléctrica	Por electricista calificado, cable de silicona resistente a 140 °C
Distancias de seguridad	Mín. 4 cm lateral, 110 cm al techo, 30 cm del suelo
Mantenimiento y limpieza	Limpieza con agua clara sin producto abrasivo
Reemplazo de las piedras	Cada 2 años, retirar las piedras demasiado pequeñas
Seguridad	No usar sin piedras, no secar la ropa
Proyección de agua máx.	15 g/m³ de volumen de cabina
Piezas de repuesto y reparabilidad	Lista de piezas proporcionada en el manual, reparación por profesional
Conformidad	CE, según VDE 0100

Preguntas frecuentes - Classic 3 6 kW Weka

¿Qué tipos de piedras usar con esta estufa?

Use exclusivamente piedras de sauna naturales homologadas. La cantidad máxima es de 12 kg. Colóquelas sin apretar para evitar un sobrecalentamiento. Reemplácelas cada 2 años.

¿Puedo hacer funcionar la estufa sin piedras?

No, el funcionamiento sin piedras no está autorizado y presenta riesgo de incendio. Las piedras son esenciales para absorber y difundir el calor.

¿Cuál es la distancia de seguridad respecto a las paredes y al techo?

Respete una separación lateral de al menos 4 cm, una separación vertical entre la parte superior de la estufa y el techo de al menos 110 cm, y una distancia al suelo de al menos 30 cm.

¿Cómo conectar eléctricamente la estufa?

La conexión debe ser realizada por un electricista calificado. Use un cable de silicona resistente a 140 °C de sección 1,5 mm², protegido por un fusible de 16 A. La estufa requiere un control externo.

¿Qué hacer si la estufa no calienta?

Verifique que todos los interruptores estén activados, que los fusibles no estén disparados, que el temporizador esté ajustado, y que la sonda de temperatura no esté defectuosa. Consulte el manual para más detalles.

¿Por qué la estufa hace ruidos de crujido?

Estos ruidos son normales y provienen de la dilatación de las resistencias y las piedras durante el calentamiento. No constituyen un defecto.

¿Qué cantidad de agua puedo proyectar sobre las piedras?

La proyección de agua no debe exceder 15 g por m³ de volumen de cabina. Riegue siempre por el lateral con un cucharón para evitar quemaduras por vapor.

¿Cómo mantener la estufa?

Apague la estufa y déjela enfriar. Límpiela con un paño húmedo sin producto abrasivo. Reemplace las piedras desgastadas y retire el polvo de las piedras una vez al año.

¿Puedo usar aceites esenciales en el agua de infusión?

Sí, use concentrados para sauna según las instrucciones del fabricante. Evite las altas concentraciones que pueden provocar deflagraciones. Las bebidas alcohólicas están prohibidas.

¿La estufa es adecuada para un sauna público?

No, este aparato está diseñado para uso privado únicamente, no para saunas públicos.

MANUAL DE USUARIO Classic 3 6 kW Weka

E Índice de contenidos Página
- Índice de contenidos 2
- Generalidades 15
- Advertencias importantes de seguridad 15
- Instrucciones de montaje 15
• Montaje del calefactor para sauna 15
- Manual para electricista 16
• Diagramas de conexiones 16
- Comprobación de la resistencia de aislamiento: 16
- Tabla potencia estufa/tamaño de la cabina/conexión 17
- Colocación de las piedras en el recipiende de piedras sobre la estufa 17
¿Qué hacer en caso de problemas? 17
- Esquema de las piezas de repuesto y listas de piezas de repuesto 24
- Declaración de conformidad CE 25

Información general:

Estimados clientes:

Antes de la conexión y puesta en marcha, rogamos leer detenidamente el manual de instrucciones con el fin de evitar posibles daños.

Advertencias de seguridad importantes:

• El montaje y la conexión eléctrica del sistema para sauna, así como otros componentes eléctricos, sólo pueden ser llevados a cabo por un electricista profesional. (excepto P & P)
• Es preciso tener especialmente en cuenta las medidas de protección necesarias según las normas VDE 0100, art. 49 DA/6 y VDE 0100, parte 703/11.82, art. 4. Incluso teniendo en cuenta todas las medidas de seguridad necesarias es imposible excluir todos los riesgos de accidente.
• Para estar seguro de minimizar todo riesgo, es imprescindible tener en cuenta las advertencias de seguridad descritas.
• Operar la estufa de sauna con un aparato de mando externo adecuado.
• En la cabina debe montarse sólo un calefactor con la correspondiente potencia de caldeo (ver tabla).

Potencia de conexión [kW]	Tamaño de la cabina [m3]
3,6 hasta aprox. 6 m	3

• El aparato no ha sido concebido para su uso en saunas públicas.
• Atención, ¡peligro de quemaduras. Tanto la carcasa de la estufa como las piedras están muy calientes.
• El montaje inadecuado de la estufa conlleva el peligro de incendio. Rogamos lea detenidamente las instrucciones de montaje. Tener especialmente en cuenta las medidas y las instrucciones.

• Utilizar las piedras exclusivamente para la sauna. Colocar la piedras de modo que no se obstaculice la circulación de aire en la estufa.

• No utilizar sin piedras para sauna.

• Mantener a los niños alejados de la estufa, ¡peligro de sufrir quemaduras!
• Consultar a un médico sobre la temperatura y duración de la sauna en caso de restricciones de salud, niños pequeños, jóvenes, personas mayores y minusvalías.
• No utilizar el aparato cuando se encuentre bajo la influencia de estupefacientes, alcohol o medicamentos.
• Echar agua de forma moderada, demasiada agua sobre las piedras puede producir escaldaduras. La cantidad de líquido a añadido no debe sobrepasar 15 g/m³ del volumen de la cabina.
• No utilizar la sauna para secar objetos o ropa en general. ¡Peligro de incendio!
• No depositar objetos sobre la estufa. ¡Peligro de que se queme!
• No colocar objetos en la corriente de convección de la estufa, excepto el sensor de temperatura de la estufa.
• Las superficies metálicas se pueden oxidar en caso de humedad o clima marítimo.
• Durante la fase de calentamiento, la estufa puede emitir chasquidos (las barras calefactoras metálicas y las piedras se dilatan)
• Los equipos de sauna y cabinas de sauna sólo deben estar fabricados con material adecuado, no tratado y pobre en resinas (p. ej.: abeto nórdico, álamo o tilo).
• La temperatura superior admitida para la superficie de pared y techo de la cabina es de 140 °C.
• Con el tiempo las paredes de la cabina en el área de la estufa de la sauna se van oscureciendo más que en el resto de la cabina, lo que es absolutamente normal. No se aceptan reclamaciones al respecto.
• La altura de la cabina debe ser de mín. 1,75 m.
• Es preciso montar rejillas de ventilación y de escape de aire en cada cabina. El orificio de ventilación se debe encontrar en la pared, justo bajo la estufa de sauna a unos 5-10 cm del suelo. La abertura de ventilación debe encontrarse en posición diagonal con respecto a la estufa en la zona entre los bancos inferior y superior, en la parte posterior. Los sistemas de ventilación y escape de aire deben permanecer abiertos. La iluminación de la cabina con la instalación correspondiente debe ser en la versión „a prueba de salpicaduras“ y capaz de resistir una temperatura ambiente de 140 °C. Por este motivo, sólo es preciso instalar un sistema de iluminación para sauna con homologación de máx. 40 W en conexión con la estufa.

Instrucciones de montaje

¡Atención!

Bajo la estufa no deberá instalarse ningún pavimento de material inflamable como madera, plástico, etc. Se recomienda emplear baldosas de cerámica. Debajo de la estufa, incluso los pavimentos no inflamables y las juntas también pueden presentar decoloraciones.

No se harán devoluciones en caso de decoloración o daños en el suelo o paredes.

La distancia entre la pared posterior de la sauna y la pared de la cabina depende del modelo (soporte de pared).

Antes del montaje, realizar la conexión eléctrica de la estufa al soporte de pared. La estufa para sauna ha sido concebida para cabinas de hasta 6 m³

Montaje del calefactor para sauna

• Montar 4 soportes de pared conforme a la figura 3.
• Colocar la estufa de sauna delante de la abertura para la entrada de aire. (Distancia al suelo 30 cm)

Fijar el soporte de pared para el calefactor con los tornillos de madera incluidos a la pared de la cabina. Insertar el recipiente de piedras y colocar las piedras (véase la descripción „Llenar el recipiente de piedras“, capítulo „Limpieza y cuidados“).

• Durante el montaje de la estufa para sauna se deberá tener en cuenta que la distancia vertical entre el borde superior de la estufa y el techo de la sauna sea como mínimo de 110 cm y que la distancia horizontal (lateral) entre la estufa y la pared de la cabina sea como mínimo de 4 cm. La distancia entre la pared posterior de la sauna y la pared de la cabina depende del modelo (soporte de pared).
• La distancia entre la rejilla de protección de la estufa o el banco de reposo y otros materiales inflamables debe ser como mínimo de 4 cm. La rejilla protecto ra debe tener la misma altura que la parte delantera de la estufa.

Dimensiones de la estufa de sauna:
Longitud: 280 mm
Anchura: 370/460 mm
Altura: 460 mm

Advertencia:

Una sola conexión fallida puede destruir el mecanismo de control. En tal caso, el derecho de garantía perderá su validez.

Manual para el electricista

Para la conexión de la estufa y de todas las instalaciones eléctricas se deberán contemplar la norma DIN VDE 0100 y las disposiciones en materia de prevención de accidentes BGV A2. El usuario deberá disponer de un dispositivo de protección externo con corte de todos los polos y desconexión completa conforme a la categoría de sobretensión III.

Atención:

Los cables de conexión a red deben ser cables flexibles revestidos de policlorofreno. Los cables de conexión no se incluyen en el volumen de entrega. Todos los cables que se coloquen en el interior de la cabina deben poder resistir una temperatura ambiente de 140 °C como mínimo. Utilizar cables de silicona resistentes a temperaturas extremas. En la tabla se especifica la sección mínima del cable de conexión y el tamaño mínimo de la cabina (pág. 5, tab. 1). El diagrama de conexiones se ha colocado en la parte interior de la tapa de la caja de conexiones. Tener en cuenta que, por motivos de seguridad, los cables eléctricos no deben quedar visibles en las paredes de la cabina. En las cabinas prefabricadas ya se han incluido tubos vacios o un pozo para introducir los cables en el elemento de pared con la abertura para la entrada de aire. Si su cabina no dispone de los mismos, recomendamos instalar una caja de conexiones (no incluida en el volumen de entrega) en la pared externa de la cabina. Realizar un orificio en la pared de la cabina, junto a la entrada de cables de la estufa y la caja de conexiones. Introducir el cable a través del orificio y sacarlo hacia la caja de conexiones. Proteger todos los cables para que no se dañen. Para ello, utilizar tubos o un pozo de instalación o listones protectores de madera.

Diagramas de conexiones

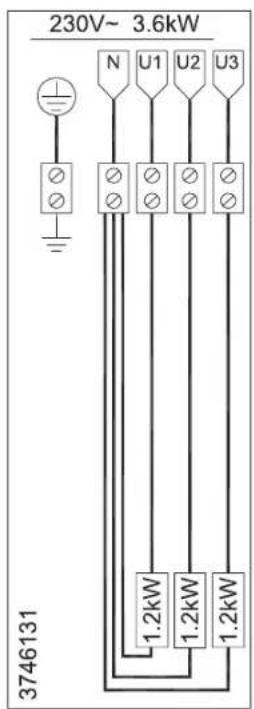

230V~ 3.6kW N U1 U2 U3 3746131 1.2kW 1.2kW 1.2kW

Comprobación de la resistencia de aislamiento:

Con un equipo de medición de la resistencia de aislamiento se podrán medir los valores óhmicos entre cada uno de los bornes conductores y la carcasa (protección por puesta a tierra). La resistencia de aislamiento total entre los bornes conductores y la carcasa (protección por puesta a tierra) debe ser superior a 1 MOhm.

Valores óhmicos de la estufa:

Tipo de aparato	Potencia de conexión en KW	Adecuada para el tamaño de la cabina en m^3	Secciones mínimas en mm^2 (conductores de cobre) estufa con 3,6kW ; Conexión a 230 V 1N
			Cable de red para el aparato de mando para sauna	Cable de conexión de la estufa, entre aparato de mando y estufa (silicona)	Fusible en amperios
Estufa de sauna con 3,6kW para operar desde el exterior	3,6 aprox. 6	3x2,5 3 x 1,5 16

Colocación de las piedras en el recipiende de piedras sobre la estufa

Las piedras para sauna son un producto natural. Se recipiente limpiarlas con agua limpia antes de colocarlas en la estufa. No utilizar piedras que no hayan sido concebidas para ser usadas en saunas. Utilizar un máx. de 12 kg de piedras. Atención! Colocar las piedras de forma suelta, eliminar las piedras demasiado pequeñas. Colocarlas de modo que no se obstaculice la circulación de aire en la estufa y no se sobrecaliente la estufa ni las paredes de la cabina, ¡peligro de incendío! ¡No poner la estufa en funcionamiento sin piedras! Utilizar solo piedras que se comercialicen como piedras para sauna. Se perderá el derecho a garantía en caso de utilizar piedras distintas a las previstas para saunas, así como por los daños provocados por haber llenado mal el recipiente de las piedras. Mover las piedras como mínimo una vez al año, quitar las piedras que sean demasiado pequeñas y eliminar el polvo o las posibles piedras rotas. Se recomienda cambiar las piedras cada 2 años

Atención!

¡No cubrir la estufa ni llenar incorrectamente el recipiente de piedras puesto que se corre el peligro de incendio. ¡No poner la estufa en funcionamiento sin las piedras!

Antes de la limpieza, desconectar la estufa y dejar que se enfrie.

A la hora de efectuar la limpieza y el mantenimiento de la estufa no deberían emplearse productos de limpieza abrasivos.

Chorro de vapor

La estufa admite que se añada agua para generar vapor.

Tenga en cuenta las instrucciones siguientes:

• Utilizar exclusivamente agua que cumpla con los requisitos de calidad del agua doméstica.
• De utilizar agua muy calcárea o ferrosa, se acumularán residuos en las piedras y superficies metálicas, así como en el recipiente de agua.

• Al echar agua sobre las piedras, hacerlo lateralmente para evitar el peligro.

• Agua derramada en el suelo de la cabina puede producir suciedad permanente.

• Echar agua de forma moderada, demasiada agua sobre las piedras puede producirescaldaduras.
• Echar agua según convenga, no obstante, el volumen de agua no debe superar los 15 g/m ^3 del volumen de la cabina.
• El agua se echa directa y homogéneamente sobre las piedras calientes en laestufa.
• Si se emplean concentrados (p. ej., aceites esenciales) se deberán tener en cuenta las instrucciones del fabricante.
• Si emplea altas concentraciones de este producto podrían producirse defl agraciones.
• Están prohibida la adición de bebidas alcohólicas u otras sustancias inapropiadas al uso de una sauna debido al alto riesgo de incendio, explosión y de salud que conllevan.
• El derecho de garantía pierde su validez si no se observan las instrucciones indicadas!

¡Atención! Los líquidos para vapor pueden manchar las superficies de metal y las piedras para sauna. Los líquidos para vapor con aroma de cítrico pueden causar manchas de óxido debido al contenido de ácido.

A la hora de generar vapor, sin embargo, emplear los productos diluidos previstos por el fabricante.

¿Qué hacer en caso de problemas?

La estufa no calienta...

• ¿Ha pulsado todos los necesarios?
• ¿Quizás se haya disparado el fusible en la instalación doméstica?
• ¿Ha ajustado de forma correcta el regulador de temperatura?
• ¿Ha preseleccionado el temporizador?
• El aparato de mando para sauna está defectuoso (rotura del sensor véase manual de instrucciones del aparato).
• El fusible salta, véase apartado comprobación resistencia de aislamiento

La estufa emite „chasquidos“

- Durante el calentamiento o funcionamiento las piezas exteriores de la sauna y las barras calefactoras se dilatan. Las barras calefactoras pueden mover las piedras y emitir ruidos. Los „chasquidos“ son normales por lo que no constituyen motivo de reclamación.

Las piedras pueden resquebrajarse, lo que desprende olores

• utilizar exclusivamente las piedras recomendadas.
• Piedras viejas, cambiar las piedras.

La cabina no se calienta lo sufi cientemente

• La estufa es demasiado pequeña
- Excesiva pérdida de temperatura en la sufi ciente p. ej., por juntas defectuosas o porque faltan material aislante.
- El termómetro de la sauna no funciona. Montar el termómetro más alto y a una distancia de unos 3 cm de la pared de la sauna.
- Una barra calefactora está defectuosa (no se enciende) encargar a un electricista que compruebe la causa y lo mida.

E Sólo para países miembros de la UE

No tire herramientas eléctricas en la basura casera.

Según la directiva europea 2012/16/EU sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:

El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.
