Classic 3 6 kW - Sauna Weka - Bezplatný návod k obsluze

Typ produktu	Elektrická saunová kamna
Značka	Weka
Model	Classic 3 6 kW
Výkon	3,6 kW
Napájecí napětí	230 V~
Maximální objem kabiny	6 m³
Rozměry (Š × H × V)	280 × 370/460 × 460 mm
Hmotnost (odhad)	Přibližně 12 kg
Materiál skříně	Ocel
Typ kamenů	Přírodní saunové kameny, max. 12 kg
Hlavní funkce	Odporové topení, vodní projekce (infúze)
Tepelná ochrana	Integrovaný bezpečnostní vypínač
Instalace	Nástěnná montáž, vyžaduje externí ovládací zařízení
Elektrické připojení	Kvalifikovaným elektrikářem, silikonový kabel odolný do 140 °C
Bezpečnostní vzdálenosti	Min. 4 cm bočně, 110 cm ke stropu, 30 cm od podlahy
Údržba a čištění	Čištění čistou vodou bez abrazivních prostředků
Výměna kamenů	Každé 2 roky, odstraňte příliš malé kameny
Bezpečnost	Nepoužívejte bez kamenů, nesušte prádlo
Maximální vodní projekce	15 g/m³ objemu kabiny
Náhradní díly a opravitelnost	Seznam dílů v návodu, oprava odborníkem
Shoda	CE, dle VDE 0100

Často kladené otázky - Classic 3 6 kW Weka

Jaké typy kamenů používat s těmito kamny ?

Používejte výhradně schválené přírodní saunové kameny. Maximální množství je 12 kg. Umístěte je bez utahování, aby nedošlo k přehřátí. Vyměňujte je každé 2 roky.

Mohu kamna provozovat bez kamenů ?

Ne, provoz bez kamenů není povolen a představuje riziko požáru. Kameny jsou nezbytné pro absorpci a šíření tepla.

Jaká je bezpečnostní vzdálenost od stěn a stropu ?

Dodržujte boční odstup nejméně 4 cm, svislý odstup mezi horní částí kamen a stropem nejméně 110 cm a vzdálenost od podlahy nejméně 30 cm.

Jak elektricky připojit kamna ?

Připojení musí provést kvalifikovaný elektrikář. Použijte silikonový kabel odolný do 140 °C o průřezu 1,5 mm², chráněný pojistkou 16 A. Kamna vyžadují externí ovládání.

Co dělat, když kamna nehřejí ?

Zkontrolujte, zda jsou všechny spínače zapnuté, pojistky nejsou vypnuté, časovač je nastavený a teplotní sonda není vadná. Další podrobnosti naleznete v návodu.

Proč kamna vydávají praskavé zvuky ?

Tyto zvuky jsou normální a vznikají rozpínáním topných těles a kamenů při zahřívání. Nejedná se o závadu.

Kolik vody mohu na kameny nalít ?

Množství vody nesmí překročit 15 g na m³ objemu kabiny. Vždy lijte z boku naběračkou, abyste předešli popálení párou.

Jak udržovat kamna ?

Vypněte kamna a nechte je vychladnout. Očistěte je vlhkým hadříkem bez abrazivních prostředků. Vyměňte opotřebované kameny a jednou ročně odstraňte prach z kamenů.

Mohu používat éterické oleje ve vodě na infúzi ?

Ano, používejte saunové koncentráty podle pokynů výrobce. Vyhněte se silným koncentracím, které mohou způsobit výbuchy. Alkoholické nápoje jsou zakázány.

Jsou kamna vhodná pro veřejnou saunu ?

Ne, toto zařízení je určeno pouze pro soukromé použití, ne pro veřejné sauny.

NÁVOD K OBSLUZE Classic 3 6 kW Weka

CZ Obsah Strana
- Obsah 2
• Všeobecně 21
• Návod k montáži 21
• Montáž topení do sauny 21
• Návod pro elektroinstalatéra 22
• Izolační odpor / ohmové hodnoty 22
• Schémata zapojení 22
- Tabulka výkonu kamen / velikosti kabiny / přívodu 23
• Pokládání sauncvých kamenů 23
- Jak postupovat při problémech? 23
• Výkres náhradních dílůa seznamy náhradních dílů 24
• Prohlásení o shodě s předpisy EU 25

Vážená zákaznice, vážený zákazníku, před zapojením a uvedením spotřebiče do provozu si pozorně přečtěte tento návod k použití, budete tak moci předejít případným škodám.

Duležité bezpecnostní pokyny

• Montáž a elektrický přívod saunového příslušenství a dalších elektrických spotřebičů smí realizovat výhradně kvalifikovaný odborník na elektřinu. (Vyjma P & P)
• Zde je třeba respektovat zejména bezpečnostní opatření podle předpisů VDE 0100 § 49 DA/6 a VDE 0100 část 703/11.82 §4. Veškerá rizika nelze vyloučit ani při dodržování všech potřebných preventivních a bezpečnostních opatření.
• Aby bylo možné zajistit bezrizikový provoz vašeho spotřebiče, respektujte bezpodmínečně bezpečnostní pokyny a předpisy.
• Saunová kamna se používají ve spojení s vhodnou externí řídící jednotkou
• V kabině sauny smí být namontováno vždy jen jedno saunové topení s odpovídajícím výkonem (viz tabulka).

Příkon [kW]	Velikost kabiny [m3]
3,6 do cca 6 m	^3

• Přístroj není vhodný k použití ve veřejných saunách.
• Pozor! Nebezpečí popálení. Plášť saunových kamen a kameny se silně ohřívají.
  •Při neodborně provedené montáži hrozí nebezpečí požáru. Pečlivě si přečtěte návod k montáži. Věnujte pozornost zejména údajům o rozměrech a následujícím informacím a pokynům.
• Používejte jen saunové kameny, které jsou povoleny k provozu sauny.
  Saunové kameny vkládejte volně; jsou-li saunové kameny vlože ny příliš hustě, vzniká riziko přehřátí
• Provoz bez saunových kamenů není dovolený.
• Děti držte stranou od saunových kamen – nebezpečí popálení!
  •V případě zdravotních omezení, u malých dětí, starých osob a postižených si vyžádejte radu lékaře ohledně teploty v sauně a délky saunování.

• Nedovolte používat zařízení osobám, které jsou pod vlivem léků, alkoholu nebo drog.

• Polévejte jen s mírou; příliš velké množství vody na kamenech může způsobit opaření. Množství vody při polévání nesmí překročit 15 g/m³objemu kabiny.

• Saunu nepoužívejte k sušení předmětů, oděvů ani prádla. Nebezpečí požáru!
• Na kamna neodkládejte žádné předměty. Nebezpečí požáru!
• Do konvekčního proudění kamen nevkládejte žádné předměty, s výjimkou teplotního čidla řídicí jednotky sauny.
• Kovové povrchy mohou ve vlhkém prostředí a v přímořském klimatu rezivět.
• Kamna mohou během fáze ohřevu a za provozu vydávat praskání (kov, topné tyče a kameny se rozpínají).
• Zařízení saun a saunové kabinky smějí být vyrobeny výhradně z vhodného materiálu bez povrchové úpravy a s nízkým obsahem pryskyřic (například severský smrk, topol nebo lípa).
• Přípustná maximální teplota povrchu stěn a stropu saunovací kabinky činí 140 °C.
• Stěny kabiny v prostoru saunových kamen tmavnou silněji než zbytek kabiny, to je normální. Reklamace se nepřijímají.
  • Výška kabiny sauny musí činit min. 1,75 m.
  •V každé saunové kabině musí být větrací a odvětrávací otvory. Na stěně, přímo pod saunovými kamny, cca 5–10 cm nad zemí musí být větrací otvor.

Tyto odvětrávací otvory musí být uspořádány v zadní stěně dia gonálně ke kamnům, v oblasti mezi horním a dolním saunovým lehátkem. Větrací a odvětrávací otvory nesmějí být uzavřené.

Osvětlení kabiny s příslušnou instalací musí být v provedení chráněném proti odstřikující vodě a vhodné do prostředí s teplotami do 140 °C. Dále musí být spolu se saunovými kamny instalováno osvětlení sauny s osvědčením s příkonem max. 40 W.

Návod k montáži

Pozor!

Pod kamny nepoužívejte žádné podlahové krytiny z hořlavého materiálu (například dřevo nebo plast)! V sauně jsou vhodné keramické dlaždice

V oblasti pod kamny může dojít ke zbarvení i nehořlavých podlahových krytin

nebo spárovacího materiálu. Za poškození nebo zbarvení podlahových krytin

nebo stěn sauny se neposkytuje žádná náhrada. Vzdálenost mezi zadní

stěnou kamen a stěnou kabiny je rovněž dána konstrukcí spotře-biče (držák na zdi). Kamna musí být před montáží elektricky připo-jena k držáku na. Saunová kamna jsou koncipována pro kabiny do velikosti 6 m ^3 .

Montáž topení do sauny

• Podle obrázku 3 namontujte 4 kusy držáků na zdi.
• Saunová kamna postavte před otvor, kterým dovnitř vstupuje vzduch. (Vzdálenost od podlahy 30 cm)

Držák saunových kamen na stěnu upevněte přiložený mi vruty do dřeva ke stěně kabiny. Vložte rošt na kameny a na něj položte saunové kameny (viz popis „Obložení roštu na kameny saunovými kameny“, kapitola „Čištění a péče“).

• Při montáži saunových kamen dbejte na to, aby svislá vzdálenost mezi horním okrajem saunových kamen a stropem sauny činila nejméně 110 cm a aby vodorovná (boční) vzdálenost mezi kamny a stěnou kabiny byla nejméně 4 cm. Vzdálenost mezi zadní stěnou kamen a stěnou kabiny je dána konstrukčním typem (držáky na stěnu).
• Vzdálenost mezi ochrannou mřížkou kamen resp. lehátkem a vzdálenost mezi jinými hořlavými materiály a kamny musí činit nejméně 4 cm. Výška ochranné mřížky musí být shodná s výškou kamen vpředu.

Rozměry saunových kamen:
Délka: 280 mm
Hloubka: 370/460 mm
Výška: 460 mm

Upozornění:

I jediné chybné zapojení může zcela zničit řídici přístroj. V případě chybného zapojení zaniká nárok na plnění ze záruky.

Návod pro elektroinstalatéra

Při připojování kamen a všech elektrických zařízení je nutné dodržovat normu DIN VDE 0100 a předpis ochrany zdravi při práci BGV A2. V místě instalace musí být zajištěn přívod s odpojovacím zařízením všech pólů a s plným odpojením v souladu s přepěťovou kategorii III.

Pozor:

Jako siťové připojovací vedení musí být použito ohebné vedení s polychloroprenovým plástěm. Připojovací vedení není součástí dodávky! Všechna vedení uvnitř kabiny musejí být vhodná do teploty prostředí nejméně 140 °C. Je třeba použivat tepelné odolné silikonové vedení. Minimální průřez přívodního vedení a minimální velikost kabiny sauny jsou uvedeny v tabulce (str. 5, tab. 1). Schéma připojení je upevněno na vnitřní stranu krytu svorkovnice. Respektujte fakt, že vedení přívodního napájení nemusejí být z bezpečnostních důvodů instalována na vnitřních stěnách kabiny na viditelná místa. U prefabrikovaných saunových kabin jsou ve stěnovém prvku s přívodním vzduchovým otvorem většinou k dispozici prázdne trubky nebo šachta pro instalaci kabelů. Pokud vaše kabina není předem připravena na instalaci kabelů, doporučujeme nainstalovat na vnější stranu kabiny připojovací zásuvku (není součástí dodávky). Vedle přívodu kabelu kamen a zásuvky vyvrtejte do stěny kabinky otvor. Kabel protáhněte otvorem směrem ven k zásuvce. Všechny kabely musejí být chráněny před poškozením. Toho lze dosáhnout použitím instalačních kanálů/trubic nebo krycími lištami na dřevo.

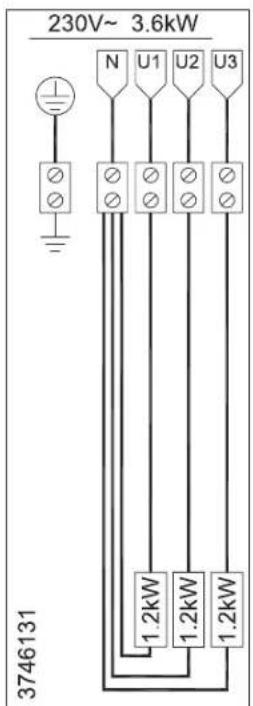

Schémata zapojení:

230V~ 3.6kW N U1 U2 U3 3746131 1.2kW 1.2kW 1.2kW

Kontrola izolacního odporu:

Pomocí přístroje na měření izolačního odporu můžete změřit hodnoty odporu mezi jednotlivými svorkami vodičů a pouzdrem (ochranná kostra). Celkový izolační odpor mezi svorkami vodičů a pouzdrem (ochranná kostra) musí být v každém případě vyšší než 1 MOhm.

Typ přístroje	Příkon v kW	Vhodné pro kabiny velikosti m^3	Nejmenší průřezy v mm^2 (měděné potrubí) saunových kamen 3,6 kW – připojení na 230 V 1N
			Sítový přívod k řídicímu přístroji	Přívodní vedení kamen Řídici přístroj kamen (Silikon)	Pojistka v A
Externí řízení saunových kamen 3,6 kW	3,6 ca.6 3x2,5	3 x 1,5 16

Pokládání saunových kamenů na rošt

Saunové kameny jsou přirodní produkt! Před položením na kamna doporučujeme umýt kameny čistou vodou. Nikdy nepoužívejte kameny, které nejsou určeny k použití v saunách. Používejte kameny o hmotnosti max. 12 kg. Pozor! Kameny vkládejte volně, příliš malé kameny vyřaďte. Příliš hustě osazené kameny brání cirkulaci vzduchu a způsobují přehřívání saunových kamen a stěn kabiny. Nebezpečí požáru! Nikdy nezapínejte kamna bez kamenů! Používejte jen kameny, které jsou v obchodě označeny jako saunové. Při použití jiných kamenů, než které jsou určeny pro používání v saunách, a při škodách v důsledku nesprávného naplnění kameny zanikaji veškeré záruční nároky. Kameny překládej-te nejméně 1x ročně, příliš malé kameny vytříd’te a odstraňte také případný kamenný prach nebo úlomky kamenů. Doporučuje se každé 2 roky kameny vyměnit. Pozor! Zakrývání kamen a nepříměřeně naplněný zásobník kamenů znamenají nebezpečí požáru. Nezapínejte kamna bez saunových kamenů!

Pozor!

Zakryvání kamen a nepřiměřeně naplněný zásobník kamenů znamenají nebezpečí požáru. Nezapínejte kamna bez saunových kamenů!

Před čištěním kamna vypněte a nechte vychladnout.

Při čištění kamen a péči o ně nikdy nepoužívejte abrazivní čisticí prostředky.

Polévání

Saunová kamna jsou vhodná k polévání.

Dodržujte následující instrukce:

• Používejte jen vodu odpovídající požadavkům kvality na užitkovou vodu domácností.
• Při použití vody s vysokým obsahem vápníku nebo železa se na kamenech, kovových površích a v nádobě na vodu usazují zbytky.

• Abyste předešli riziku opaření horkou párou, která stoupá z politých kamenů, polévejte kameny vždy ze strany a používejte k tomu naběračku.

• Prokapávající voda může způsobit trvalé znečištění na podlaze kabiny.

• Polévejte jen s mírou; přiliš velké množství vody na kamenech může způsobit opaření.
• Polévejte podle vlastního pocitu, množství vody při polévání by však nemělo překročit 15 g/m³ objemu kabiny.
• Polévejte přímo horké kameny v kamnech a vodu nalijte stejnoměrně na všechny kameny.
• Jestliže používáte polévací koncentráty (např. éterické oleje), dodržujte vždy pokyny výrobce.
• Při použití přiliš vysokých koncentrací těchto přípravků může dojít k jejich vzplanutí.
• Polévat kameny vodou s příměsí alkoholických nápojů nebo jiných přísad, které nejsou přímo určeny k použití v saunách, je zakázáno vzhledem k riziku požáru, exploze a poškození zdraví.
  • V případě nedodržení těchto zásad zaniká nárok na záruční plnění!

Pozor! Polévací prostředky mohou zanechávat skvrny na kovových površích a saunových kamenech. Saunové polévací prostředky s vůní citrusů způsobují vzhledem k obsahu kyselin rezavé skvrny.

K polévání používejte výhradně polévací prostředky v ředěné podobě, jak to stanoví jejich výrobce.

Jak postupovat při problémech?

Kamna netopí...

• Zapnuli jste všechny potřebné spínače?
• Nezareagovala pojistka v domovní instalaci?
  • Nastavili jste regulátor teploty správně?
• Přednastavili jste spínací hodiny?
• Vadný řídici přístroj sauny (poškození snímače viz návod k použití řídiciho přístroje).
• Proudový chránič reaguje, viz odstavec o kontrole izolačního odporu.

Kamna vydávají praskavé zvuky.

- Při ohřívání nebo za provozu se části pláště kamen a topná tělesa rozpínají. Topná tělesa mohou posouvat kameny v sauně a způsobovat hluk. Praskavé zvuky jsou normální a nejsou důvodem k rekla maci.

Saunové kameny se trhají, způsobují zápach.

• Používejte pouze saunové kameny doporučené výrobcem.
• Saunové kameny jsou přestárlé, vyměňte je.

Kabina není dostatečně teplá.

• Saunová kamna jsou příliš malá.
- Přiliš velké ztráty tepla v kabince sauny například v důsledku vadného nebo nedostatečného utěsnění.
- Chybné indikace saunového teploměru. Namontujte teploměr výš a zhruba ve vzdálenosti 3 cm od stěny sauny.
- Závadu topného tělesa (topné těleso nehřeje) nechte zkontro lovat a proměřit odborným elektrikářem.

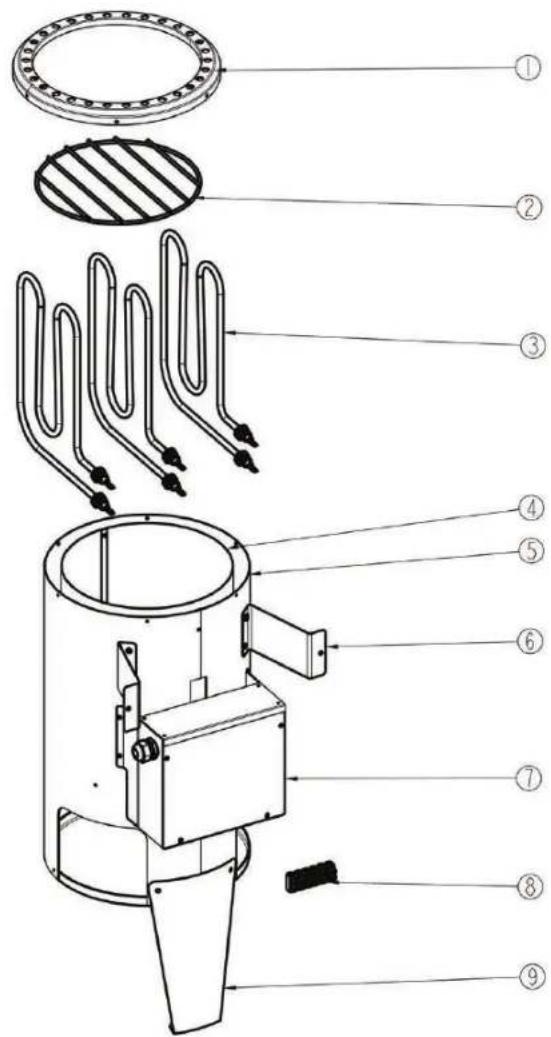

Ersatzteilzeichnung

V případě dotazů týkajících se záruky, resp. při uplatňování nároků plynoucích ze záruky, se s dokladem o nákupu obraťte na svého obchodníka.

weka Holzbau GmbH

Kundendienstcenter

Johannesstrasse 16 · 17034 Neubrandenburg

e-mail: [e-mail]

www.weka-Holzbau.com

Stand: 07/2019
