GEBRUIKSAANWIJZING Boom 80A Raveland

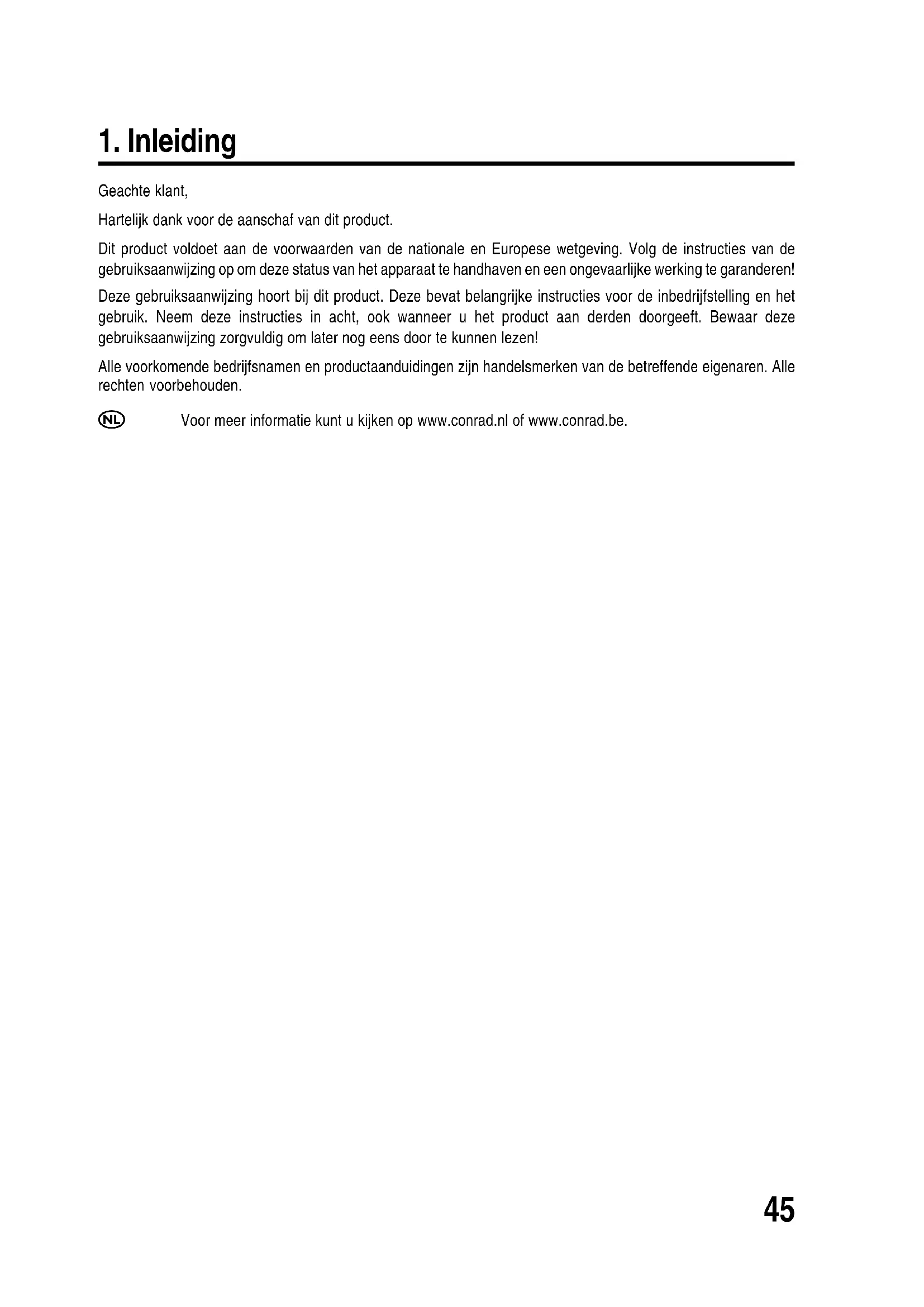

Geachte klant, Hartelijk dank voor de aanschaf van dit product. Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen! Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanneer u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te kunnen lezen! Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.46

2. Voorgeschreven gebruik

Onder voorgeschreven gebruik van de Raveland Subwoofer wordt verstaan de versterking van bass audiosignalen met een laag niveau en de weergave van deze signalen in motorvoertuigen. De subwoofer is uitsluitend geschikt voor aansluiting op een 12 V-gelijkspanningsboordnet, met de negatieve pool van de autoaccu verbonden met de carrosserie en mag alleen in motorvoertuigen met dit type boordspanning worden ingebouwd en in gebruik worden genomen. Sluit het apparaat niet aan op het 230 V-stroomnet. Door het montagetype dient de gebruiker ervoor te zorgen dat de subwoofer tegen vocht en vloeistoffen wordt beschermd. Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van de subwoofer. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken. Aan de subwoofer mag niets worden veranderd resp. omgebouwd en de behuizing mag niet worden geopend. Volg alle veiligheidsinstructies en montagevoorschriften in deze gebruiksaanwijzing op.

3. Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing moet lezen en deze bij het gebruik in acht moet nemen.

Het hand-symbool staat voor speciale tips en bedieningsinstructies.47

4. Veiligheidsvoorschriften

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk. Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk! In dergelijke gevallen vervalt het recht op garantie. Geachte klant, De volgende veiligheidsvoorschriften en risico’s hebben niet alleen de bescherming van het product, maar ook de bescherming van uw gezondheid tot doel. Lees de volgende punten zorgvuldig door:

• Om veiligheidsredenen is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan.

• Als spanningsbron mag alleen het 12 V-gelijkspanning boordnet in het voertuig (negatieve pool van de accu aan de carrosserie van de auto) worden gebruikt. Sluit het apparaat nooit op een andere voedingsspanning aan.

• Zorg voor een correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing in acht.

• Zorg dat elektrische apparatuur niet in contact komt met vloeistof. Zet voorwerpen waar vloeistof in zit niet boven op elektrische apparaten (bijv. vazen). Er bestaat brandgevaar of gevaar voor een levensgevaarlijke elektrische schok. Indien een dergelijke situatie zich toch voordoet, koppel het apparaat dan los van de netvoeding en raadpleeg een erkend elektromonteur.

• Stel het apparaat niet bloot aan hoge temperaturen, druip- of spatwater, sterke trillingen of hoge mechanische belastingen.

• Raadpleeg een vakman wanneer u twijfelt over de werking, veiligheid of aansluiting van het apparaat.

• Houd het product buiten bereik van kinderen; het is geen speelgoed. Kinderen kunnen niet inschatten welke gevaren aan het gebruik van elektrische apparatuur zijn verbonden.

• Laat verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

• Het apparaat mag nooit zonder toezicht in werking zijn.

• Gebruik het product uitsluitend in een gematigd klimaat; niet in een tropisch klimaat.

• Neem ook de veiligheidsvoorschriften en gebruiksaanwijzingen in acht van de andere apparaten die worden aangesloten.

• Let ook op de aanvullende veiligheidsinstructies in de afzonderlijke hoofdstukken van deze handleiding!

• Indien u vragen heeft over de correcte aansluiting of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere elektromonteur.48

• Krachtig subwooferchassis van 20 cm met dubbele draaispoel

• Versterkerkarakteristiek speciaal op het subwooferchassis afgestemd

• Bassreflex behuizing

• Regelbare afsnijfrequentie

• Regelbare fasentoestand

• Cinch- en luidsprekeraansluitingen

• Automatische inschakeling met de autoradio49

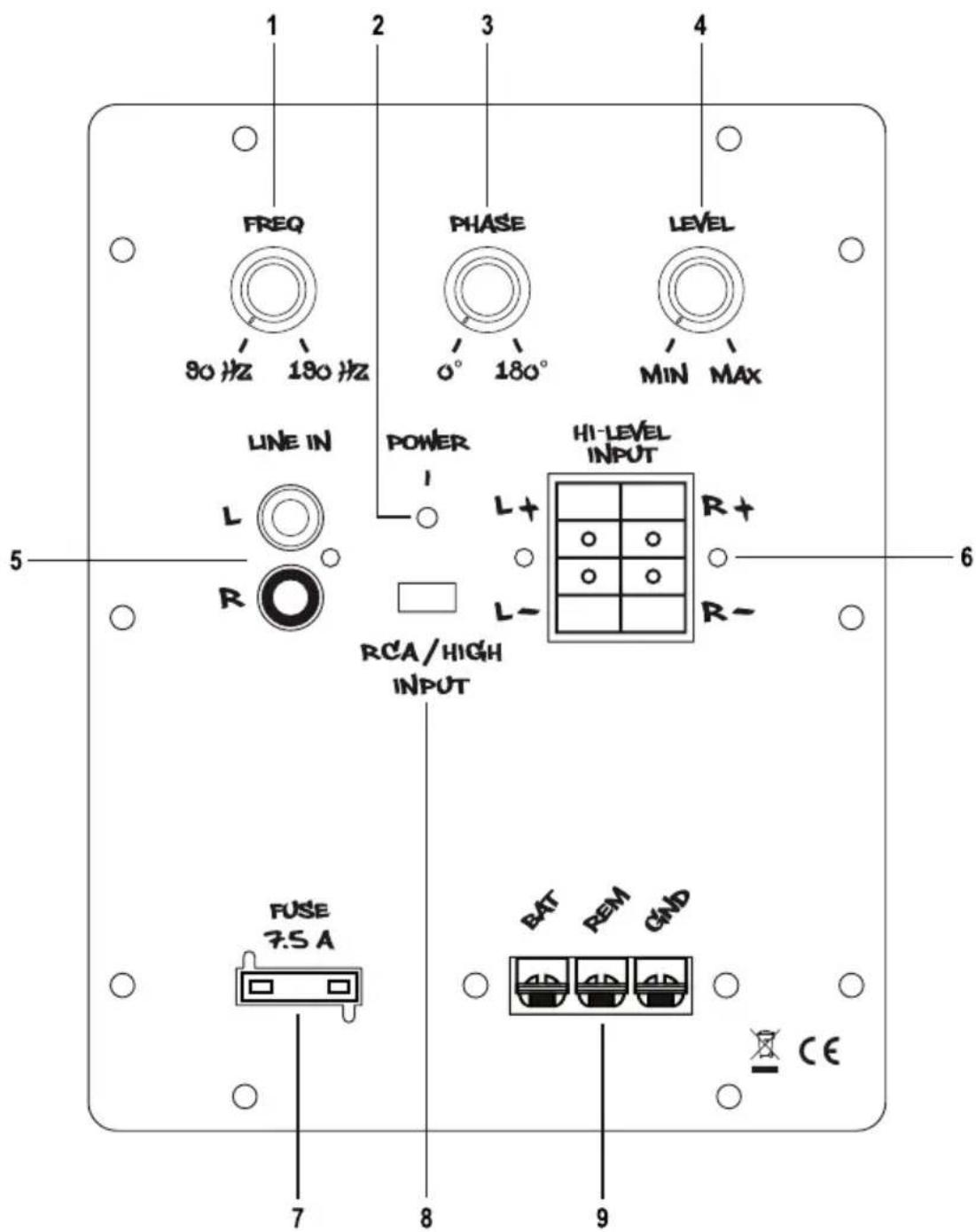

6. Aansluitingen en bedieningselementen

(1) Regelaar FREQ (2) Indicator Power (3) Regelaar PHASE (4) Regelaar LEVEL (5) Aansluiting LINE IN (6) Aansluiting HI-LEVEL INPUT (7) Zekering FUSE (8) Schakelaar RCA/HIGH INPUT (9) Aansluitterminal voor de stroomvoorziening50

7. Mechanische inbouw

Wijzigingen aan het voertuig, die door het inbouwen van de subwoofer of andere componenten nodig zijn, moeten altijd zo worden uitgevoerd, dat hierdoor geen beperking van de verkeersveiligheid of van de constructieve stabiliteit van de auto ontstaat. Bij veel motorvoertuigen vervalt de wettelijke goedkeuring van een voertuig reeds door het uitzagen van een stuk metaal. Neem contact op met uw autodealer als u twijfelt over de keuze van de montageplaats. Omdat de subwoofer tijdens bedrijf warmte genereert, moet de inbouwplaats ongevoelig zijn voor hitte. Laat rondom de versterkermodule van de subwoofer een ruimte van 5 cm vrij om voldoende ventilatie rondom het apparaat te verkrijgen. Zorg dat de luchtcirculatie niet door voorwerpen zoals tijdschriften, tafelkleden of gordijnen wordt beperkt. Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. niet worden beschadigd. Neem bij gebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten altijd de veiligheidsinstructies van de fabrikant van het betreffende gereedschap in acht. Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen kunnen ontstaan door losgerukte apparatuur. Bevestig daarom elk onderdeel stevig op een plaats waar het geen gevaar vormt voor inzittenden. Zoek voor de subwoofer een geschikte inbouwplaats. Een geschikte montageplaats heeft de volgende kenmerken:

• zo stofvrij mogelijk

• goede luchtcirculatie

• hittebestendige omgeving De kofferruimte is uitermate geschikt als inbouwplaats. Houd er hierbij rekening mee dat de subwoofer zo toegankelijk mogelijk moet blijven, zodat de elektrische aansluiting nog kan worden uitgevoerd. Maak de subwoofer met spanbanden of een soortgelijk bevestigingsmateriaal stevig vast. De bevestiging moet ook in geval van een noodstop of ongeluk het gewicht van de subwoofer kunnen dragen.51

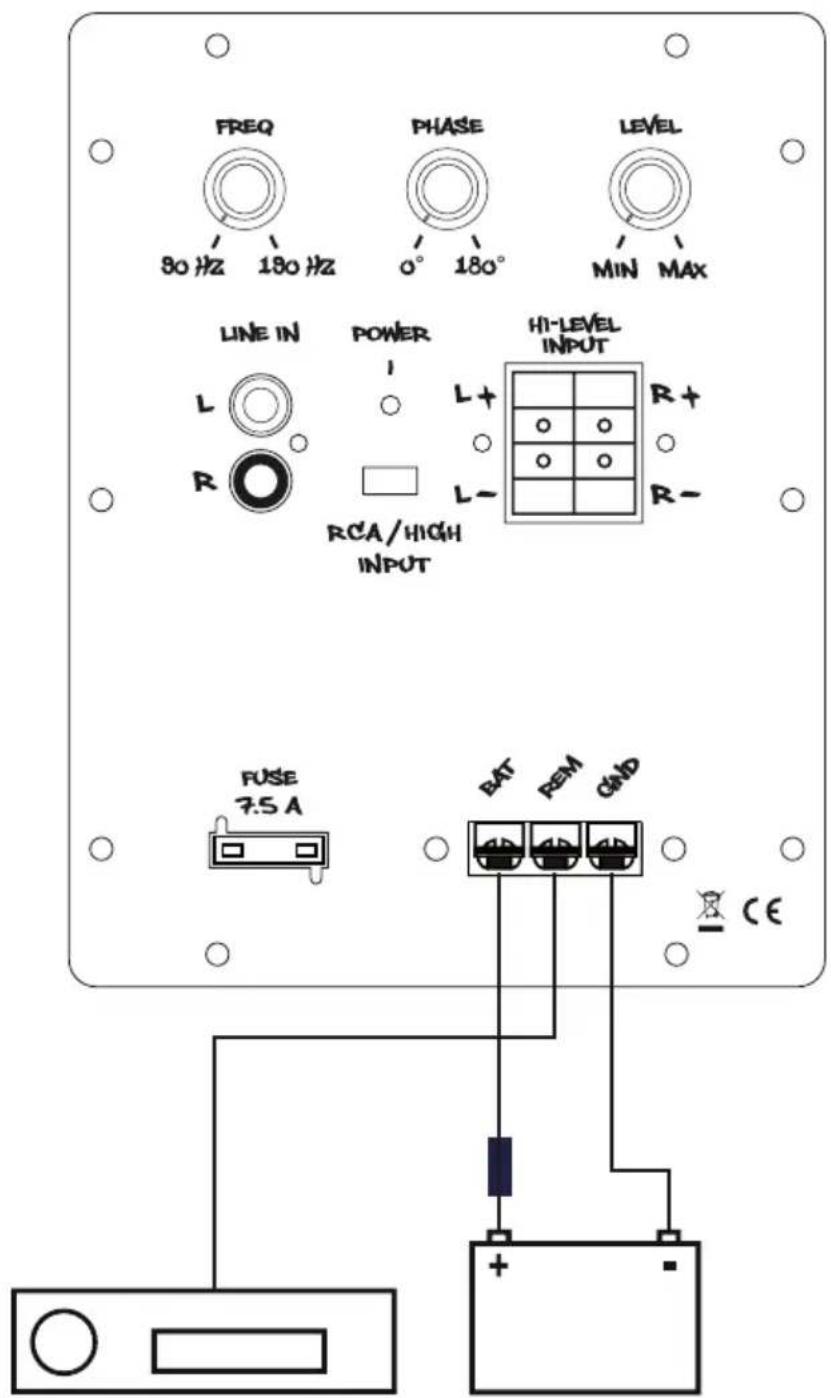

8. Aansluiting van de stroomvoorziening

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd. Om kortsluiting en hieruit resulterende beschadigingen van het apparaat te voorkomen, moet tijdens het aansluiten de minpool (aarde) van de autoaccu worden losgekoppeld. Sluit de minpool van de accu pas weer aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd. Gebruik voor het testen van de spanning op de bekabeling van het boordnet uitsluitend een voltmeter of een diodetestlamp, aangezien normale testlampen te veel stroom opnemen waardoor de boordelektronica beschadigd kan raken. Let bij het leggen van leidingen op dat deze niet worden afgekneld of langs scherpe randen schuren; gebruik bij doorvoerpunten rubberbussen. Om storingsinvloeden van de lichtmachine of andere elektrische voorzieningen van het voertuig te reduceren, dient de voedingsspanning van de subwoofer direct boven het aansluitpunt aan de boordaccu te geschieden. Andere verbruikers, zoals ventilatoren, ruitenwissers, enz. mogen niet via dezelfde kabel als de subwoofer van spanning worden voorzien. Gebruik voor de aansluiting van voedingsspanning en massa van de subwoofer aansluitkabels met een zo groot mogelijke kabeldoorsnede. De vereiste kabeldoorsnede richt zich naar de vermogensbehoefte van de aangesloten componenten. Als kabels met een te geringe doorsnede worden gebruikt, kan dit in ongunstige gevallen leiden tot doorbranden van een kabel. Bovendien komt het door de verhoogde ohmsche weerstand tot onnodige vermogensverliezen. Een extra zekering in de plustoevoerleiding van de subwoofer is absoluut vereist (zekeringhouder is niet bij de levering inbegrepen). De zekering moet zo dicht mogelijk bij de accu worden aangesloten (max. 20 cm er vanaf). In geval van een kortsluiting (bijv. aansluitkabel doorgeschuurd) onderbreekt de zekering de plusleiding; een beschadiging van de accu of een kabelbrand van de toevoerleiding wordt zo voorkomen. De zekeringsterkte is afhankelijk van de stroomopname van de aangesloten toestellen van de auto-hifi-installatie.

• Verbind de aansluiting BAT van de aansluitterminal voor de stroomvoorziening (9) rechtstreeks met de pluspool van de boordaccu.

• Verbind de aansluiting REM van de aansluitterminal voor de stroomvoorziening (9) met de afstandsbedieningsaansluiting of antenneuitgang van de autoradio.

De subwoofer wordt via deze ingang ingeschakeld, als een spanning van +12 V aanwezig is. Intussen bezitten bijna alle autoradio´s een dergelijke besturingsuitgang, die slechts +12 V voert als de radio wordt ingeschakeld.

• Verbind de aansluiting GND van de aansluitterminal voor de stroomvoorziening (9) met de minklem (massa) van de accu of met de voertuigcarrosserie.52 Let op! Aangezien door de steeds vaker toegepaste lijmtechniek resp. door gelakte metalen onderdelen het elektrische geleidingsvermogen beperkt wordt, is niet elk metalen onderdeel als massapunt geschikt.

Voer de verdeling van de voedingsspanning stervormig uit,d.w.z. de aansluitingen van de minleidingen voor alle componenten van de auto-HiFi-installatie gaan telkens van één punt uit. Door deze manier van verdeling worden aardlussen voorkomen. Op dezelfde manier dient met de plusleidingen te werk te worden gegaan.53

9. Aansluiting van de ingangen

De subwoofer is voorzien van zowel luidspreker- als cinch-ingangen voor de aansluiting op de autoradio. Wanneer uw autoradio over cinch-uitgangen beschikt, dient de subwoofer voor een hoogwaardige geluidsweergave in ieder geval via de cinch-ingangen te worden aangesloten. Als uw autoradio echter niet is uitgerust met cinch-uitgangen, kunt u de subwoofer zonder gebruik van extra apparaten of adapters op de luidsprekeruitgangen aansluiten. In geen geval mogen echter beide ingangen (luidspreker- en cinchingangen) gelijktijdig worden gebruikt. Gebruik voor de aansluiting van de cinchingangen alleen hiervoor geschikte en afgeschermde cinchkabels. Bij gebruik van andere kabels kunnen zich storingen voordoen. Houd de lengte van de cinchleidingen zo kort mogelijk. Leg de cinchleidingen niet in de buurt van andere kabels. U voorkomt zo storende invloeden op de subwooferingang. Om vervormingen of verkeerde aanpassingen te voorkomen die tot beschadiging van de subwoofer zouden kunnen leiden, mogen op de cinch-ingangen slechts bronnen met een cinch- uitgang en op de luidsprekeringangen alleen luidsprekeruitgangen van autoradio’s worden aangesloten. Let hierbij ook op de aansluitwaarden in de „Technische gegevens“. a) Aansluiting via de cinch-ingangen

• Verbind de cinch-uitgangen van uw autoradio met de aansluiting LINE IN (5) van de subwoofer: linker cinch-uitgang autoradio > LINE IN L rechter cinch-uitgang autoradio > LINE IN R

• Zet de schakelaar RCA/HIGH INPUT (8) in de stand RCA. b) Aansluiting via de luidsprekeringangen

• Verbind de luidsprekeruitgangen van uw autoradio met de aansluiting HI-LEVEL INPUT (6) van de subwoofer: L+ > linker positieve luidsprekeruitgang L- > linker negatieve luidsprekeruitgang R- > rechter negatieve luidsprekeruitgang R+ > rechter positieve luidsprekeruitgang

Nadat de aansluiting is voltooid en u de bekabeling nogmaals heeft gecontroleerd, kunt u de subwoofer voor de eerste keer in gebruik nemen.

• Klem na de controle van de bekabeling de minpool van de accu weer aan.

• Draai de volumeregelaar LEVEL (4) tegen de wijzers van de klok in op minimum.

• Zet de regelaar FREQ (1) ongeveer op de middenstand.

• Zet de regelaar PHASE (3) in de stand 0°.

• Schakel uw autoradio in. De weergave POWER (2) begint te branden. Indien de POWER-LED (2) niet brandt, is een storing aanwezig. De versterker moet direct worden uitgeschakeld. Controleer in dit geval alle aansluitingen en luidsprekers. Indien hierbij geen storing kan worden geconstateerd, raadpleeg dan een vakman.

• Wanneer de weergave-LED POWER (2) brandt, stelt u het volume van de autoradio op een gemiddeld geluidsniveau in.

• Pas nu het volume van de subwoofer met de regelaar LEVEL (4) aan het geluidsniveau van de overige luidsprekers aan. De subwoofer dient niet te dreunen of hard boven het geluid hoorbaar te zijn; de subwoofer dient alleen de overige luidsprekers in het lage basbereik te ondersteunen.

• Voor een optimaal geluid kunt u nu nog proberen om de ingestelde scheidingsfrequentie met de regelaar FREQ (1) te veranderen. Let hierbij ook weer op een zuiver basgeluid dat zich naadloos in het klankbeeld van de overige luidsprekers dient in te voegen.

• Probeer ook een andere instelling van de regelaar PHASE (3). Vaak brengt een andere faseverhouding een betere weergave van het basgeluid (dit is afhankelijk van de inbouwplaats van de subwoofer).

• Een te hoog volume binnen in de auto heeft tot gevolg dat akoestische waarschuwingssignalen niet meer kunnen worden waargenomen. Hierdoor brengt u uzelf en andere weggebruikers in gevaar. Let daarom op dat het volume niet te hard staat.

• Onachtzaamheid in het verkeer kan leiden tot ernstige ongelukken. Daarom mag de Hifi-installatie uitsluitend worden bediend als de verkeerssituatie het toelaat. Zorg bovendien dat uw aandacht door het bedienen van de installatie niet van het verkeer wordt afgeleid.

• Magneetgeheugens zoals diskettes en videobanden niet in de buurt van de subwoofer plaatsen, aangezien het magneetveld van de luidsprekers de op deze media vastgelegde informatie kan vernietigen.

• Het wordt afgeraden gedurende een langere periode naar muziek met een te hoog volume te luisteren. Hierdoor kan het gehoor beschadigd raken.55

Controleer regelmatig de technische veiligheid van de subwoofer, bijvoorbeeld op beschadiging van de snoeren en de behuizing. Indien kan worden aangenomen dat gebruik zonder gevaren niet meer mogelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd tegen onopzettelijk gebruik. Verbinding met boordnet verbreken! U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

• het apparaat zichtbaar is beschadigd

• het apparaat niet meer goed functioneert of

• het te zwaar mechanisch is belast. Alvorens u de subwoofer reinigt of onderhoudt, dient u rekening te houden met de volgende veiligheidsinstructies: Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat kunnen spanningvoerende delen vrij komen te liggen. Voor onderhouds- of reparatiewerkzaamheden moet daarom de subwoofer worden losgekoppeld van alle spanningsbronnen. Condensatoren in het apparaat kunnen nog geladen zijn, zelfs als het van alle spanningsbronnen is losgekoppeld. Een reparatie mag uitsluitend worden uitgevoerd door een vakman die vertrouwd is met de risico’s resp. relevante voorschriften. Let bij de vervanging van zekeringen op dat uitsluitend zekeringen van het aangegeven type en met de juiste nominale stroomsterkte worden gebruikt (zie Technische gegevens). Het repareren van zekeringen of het overbruggen van de zekeringhouder is niet toegestaan.

• Na succesvolle loskoppeling van de stroomverzorging (boordnet afklemmen!) trekt u voorzichtig de zekering FUSE (7) uit de zekeringhouder.

• Vervang de zekering door een zekering van hetzelfde type.

• Verbind de subwoofer nu pas met het boordnet en neem deze in gebruik.56

13. Verhelpen van storingen

U heeft met de Subwoofer van Raveland een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik. Toch kunnen zich problemen of storingen voordoen. Hieronder vindt u enkele manieren om eventuele storingen te verhelpen: Neem altijd de veiligheidsvoorschriften in acht! Geen werking, indicator POWER (2) brandt niet:

• De aansluiting GND van het aansluitterminal voor de stroomverzorging (9) maakt geen verbinding met de voertuigmassa.

• De aansluiting REM van de aansluitterminal voor de stroomvoorziening (9) maakt geen verbinding naar de antenneuitgang van de autoradio.

• De aansluiting BAT van de aansluitterminal voor de stroomverzorging (9) wordt niet van +12 V voorzien.

• De elektrische veiligheidsuitschakeling van de subwoofer is door een storing in de subwoofer geactiveerd.

• De temperatuur-veiligheidsschakeling van de subwoofer heeft op grond van een oververhitting gereageerd. Laat het apparaat eerst afkoelen.

• De zekering FUSE (7) van de subwoofer of de zekering in de plusleiding is defect. De indicator POWER (2) brandt, er is echter geen geluid te horen:

• De volumeregelaar van de autoradio staat op minimum.

• De volumeregelaar LEVEL (4) van de subwoofer staat op minimum.

• De ingang is niet correct aangesloten. Stoorgeluiden treden op:

• Slechte massaverbinding van de massakabel, eventuele roest of verf van de contactvlakken verwijderen.

• De massapunt van de autoradio en de subwoofer liggen niet op hetzelfde potentiaal, verschillende massapunten proberen.

• De kabels van de subwoofer liggen te dicht bij de kabels voor het ontstekingsmechanisme van het voertuig.

• Het ontstekingsmechanisme is niet ontstoord.

• De kabels van de ingang liggen te dicht bij de kabels van de voedingsspanning. De subwoofer wordt tijdens het gebruik in- en uitgeschakeld:

• Slecht massacontact van de massa-aansluitkabel, aansluitpunt van de kabel of batterijcontact gecorrodeerd.

• Te geringe spanning op aansluiting BAT van de aansluitterminal voor de stroomvoorziening (9), aansluitpunt van de kabel of accuklem gecorrodeerd, te zwakke accu.

• Loszittend contact aan de remote-leiding, aansluiting REM van de aansluitterminal voor de stroomvoorziening (9) heeft een loszittend contact of is gecorrodeerd. Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkend vakman worden uitgevoerd.57

14. Afvalverwijdering

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil! Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.
