Produkttyp	Aktiver Subwoofer für Fahrzeuge
Marke und Modell	Raveland Boom 80A
Abmessungen (L × B × H)	345 × 320 × 300 mm
Gewicht	6 kg
Stromversorgung	12 V Gleichspannung (Fahrzeugbordnetz)
Ausgangsleistung	80 W RMS / 200 W max
Frequenzgang	22 bis 190 Hz
Schalldruckpegel	93 dB
Trennfrequenz	90 bis 190 Hz (regelbar über Drehregler FREQ)
Lautsprecher	20 cm Chassis, Doppelschwingspule
Gehäusetyp	Bassreflex (abgestimmtes Rohr)
Sicherung	7,5 A Fahrzeugflachsicherung (austauschbar)
Eingänge	Cinch (LINE IN) und Lautsprecher (HI-LEVEL INPUT)
Einstellungen	Pegel (LEVEL), Trennfrequenz (FREQ), Phase (PHASE), Eingangswahlschalter (RCA/HIGH INPUT)
Einschaltung	Automatisch über REM-Signal des Autoradios (+12 V)
Schutz	Elektrischer und thermischer Schutz (Abschaltung bei Fehler oder Überhitzung)
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes Tuch verwenden; regelmäßig Kabel und Gehäuse prüfen
Sicherheit	Gehäuse nicht öffnen; nur an 12 V DC betreiben; für Kinder unzugänglich aufbewahren; Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Sicherung austauschbar (nur Typ 7,5 A); Reparaturen nur durch qualifizierten Techniker
Allgemeine Informationen	57-seitige Anleitung als Download verfügbar; technische Unterstützung durch Conrad

Häufig gestellte Fragen - Boom 80A Raveland

Wie schließe ich den Subwoofer Raveland Boom 80A an das Autoradio an?

Sie haben zwei Optionen: Wenn Ihr Autoradio über Cinch-Ausgänge (LINE OUT) verfügt, verbinden Sie diese mit dem LINE IN-Eingang (5) des Subwoofers und stellen Sie den Schalter RCA/HIGH INPUT (8) auf RCA. Andernfalls schließen Sie die Lautsprecherausgänge des Autoradios an die HI-LEVEL INPUT-Klemmen (6) unter Beachtung der Polaritäten (L+, L-, R+, R-) an und stellen Sie den Schalter auf HIGH INPUT. Verwenden Sie niemals beide Eingangsarten gleichzeitig.

Was tun, wenn die POWER-Anzeige nicht leuchtet?

Überprüfen Sie zunächst die Verbindung der BAT-Klemme (9) zur Batterie (+12 V), der GND-Klemme zur Fahrzeugmasse und der REM-Klemme zum Antennensteuerausgang des Autoradios. Stellen Sie sicher, dass die FUSE-Sicherung (7) und die zusätzliche Sicherung am Pluskabel intakt sind. Wenn der Schutzschaltkreis ausgelöst hat (Überhitzung oder Fehler), warten Sie die Abkühlung ab oder lassen Sie das Gerät von einem Fachmann überprüfen.

Der Subwoofer schaltet sich ein, aber es kommt kein Ton, was tun?

Überprüfen Sie, ob die Lautstärke des Autoradios nicht auf Minimum steht und ob der LEVEL-Regler (4) des Subwoofers nicht ganz gegen den Uhrzeigersinn gedreht ist. Kontrollieren Sie auch die Verbindung der Eingangskabel (Cinch oder Lautsprecher) und die Position des Schalters RCA/HIGH INPUT (8): Er muss dem verwendeten Eingangstyp entsprechen.

Warum gibt es Störgeräusche (Brummen, Pfeifen)?

Störgeräusche können von einer schlechten Masseverbindung herrühren: Reinigen Sie den Kontaktpunkt der GND-Klemme (9), um Rost oder Farbe zu entfernen. Halten Sie die Eingangskabel (Cinch oder Lautsprecher) fern von Zündkabeln und Stromkabeln. Wenn die Fahrzeugzündung nicht entstört ist, installieren Sie einen Entstörfilter. Stellen Sie außerdem sicher, dass die Massepunkte von Autoradio und Subwoofer auf dem gleichen Potenzial liegen.

Wie stelle ich Trennfrequenz und Phase ein?

Verwenden Sie den FREQ-Regler (1), um die Trennfrequenz zwischen 90 und 190 Hz einzustellen: Je niedriger der Wert, desto tiefere Frequenzen werden wiedergegeben. Der PHASE-Regler (3) ermöglicht das Umschalten der Phase (0° oder 180°), um die Integration mit anderen Lautsprechern zu verbessern; probieren Sie beide Positionen aus und behalten Sie die, die den natürlichsten Bass ergibt.

Welche Sicherung verwenden und wie ersetzen?

Der Subwoofer verwendet eine 7,5 A Fahrzeugflachsicherung (Standardtyp). Zum Austausch trennen Sie zunächst die Batterie (Minuspol), entfernen Sie vorsichtig die FUSE-Sicherung (7) aus ihrem Halter und setzen Sie eine neue Sicherung gleichen Typs und gleicher Nennstromstärke ein. Reparieren Sie niemals eine Sicherung und verwenden Sie keine Sicherung mit anderem Wert.

Der Subwoofer schaltet sich während des Betriebs aus, warum?

Dies ist oft auf einen schlechten Massekontakt oder eine unzureichende Versorgungsspannung zurückzuführen. Überprüfen Sie die Verbindung der GND-Klemme (9): Der Massepunkt muss sauber und fest angezogen sein. Kontrollieren Sie auch die Spannung an der BAT-Klemme: Wenn sie unter 12 V liegt, kann die Batterie schwach sein oder die Kabel korrodiert. Wenn der Subwoofer überhitzt ist, hat der thermostatische Schutzschaltkreis ihn abgeschaltet; lassen Sie ihn abkühlen.

Kann ich den Subwoofer mit einem flüssigen Reinigungsmittel reinigen?

Nein, verwenden Sie niemals Flüssigkeiten oder aggressive Reinigungsmittel. Trennen Sie zuerst die Stromversorgung, wischen Sie dann das Gehäuse mit einem weichen, trockenen Tuch ab. Vermeiden Sie, dass Wasser oder andere Flüssigkeiten ins Innere gelangen, da dies zu Kurzschluss oder Brand führen kann.

Wo installiere ich den Subwoofer im Fahrzeug?

Wählen Sie einen trockenen, staub- und vibrationsgeschützten sowie hitzebeständigen Ort. Der Kofferraum ist in der Regel geeignet. Lassen Sie mindestens 5 cm Freiraum um das Verstärkermodul für die Belüftung. Befestigen Sie den Subwoofer fest mit Gurten oder geeigneten Halterungen, um ein Verrutschen bei Bremsung oder Unfall zu vermeiden.

Was tun bei einem nicht behobenen Fehler?

Wenn das Problem nach Überprüfung aller Anschlüsse, Sicherungen und Einstellungen weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker oder den technischen Support von Conrad (Tel. [phone], E-Mail [e-mail]). Öffnen Sie niemals selbst das Gehäuse: Gefährliche Spannungen können auch nach dem Trennen noch vorhanden sein.

BEDIENUNGSANLEITUNG Boom 80A Raveland

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten.
These Bedilungensanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehail

Best.-Nr. / Item-No. / N° de commande / Bestnr.: 37 43 07

一

D

Diano Bodiunna

(www.conrad.com)

Alle Rechte einsch

Erfassung in elektr

druck, auch auszug

These Bedienungssta

(1)

© Copy

G

These

data pr

These

⑤ 60p

F

Cemod

Tous dr

des inst

parext

et del'é

1

NL

Dezo gobrujkaan

(www.conrad.com)

1. Einführung 3
2. Bestimmungsgemäß Verwendung 4
3. Symbol-Erklärungen 4
4. Sicherheitshinweise 5
5. Features 6
6. Anschlasse und Bedienelemente 7
7. Mechanischer Einbau 8
8. Anschluss der Stromversorgung 9
9. Anschluss der Eingänge 11

a) Anschluss über die Cincheingänge 11
b) Anschluss über die Laufsprechereingänge 11

1. Bedienung 12
2. Handhabung 12
   12.Wartung 13
3. Behebung von Störungen 14
4. Entsorgung 15
5. Technische Daten 15

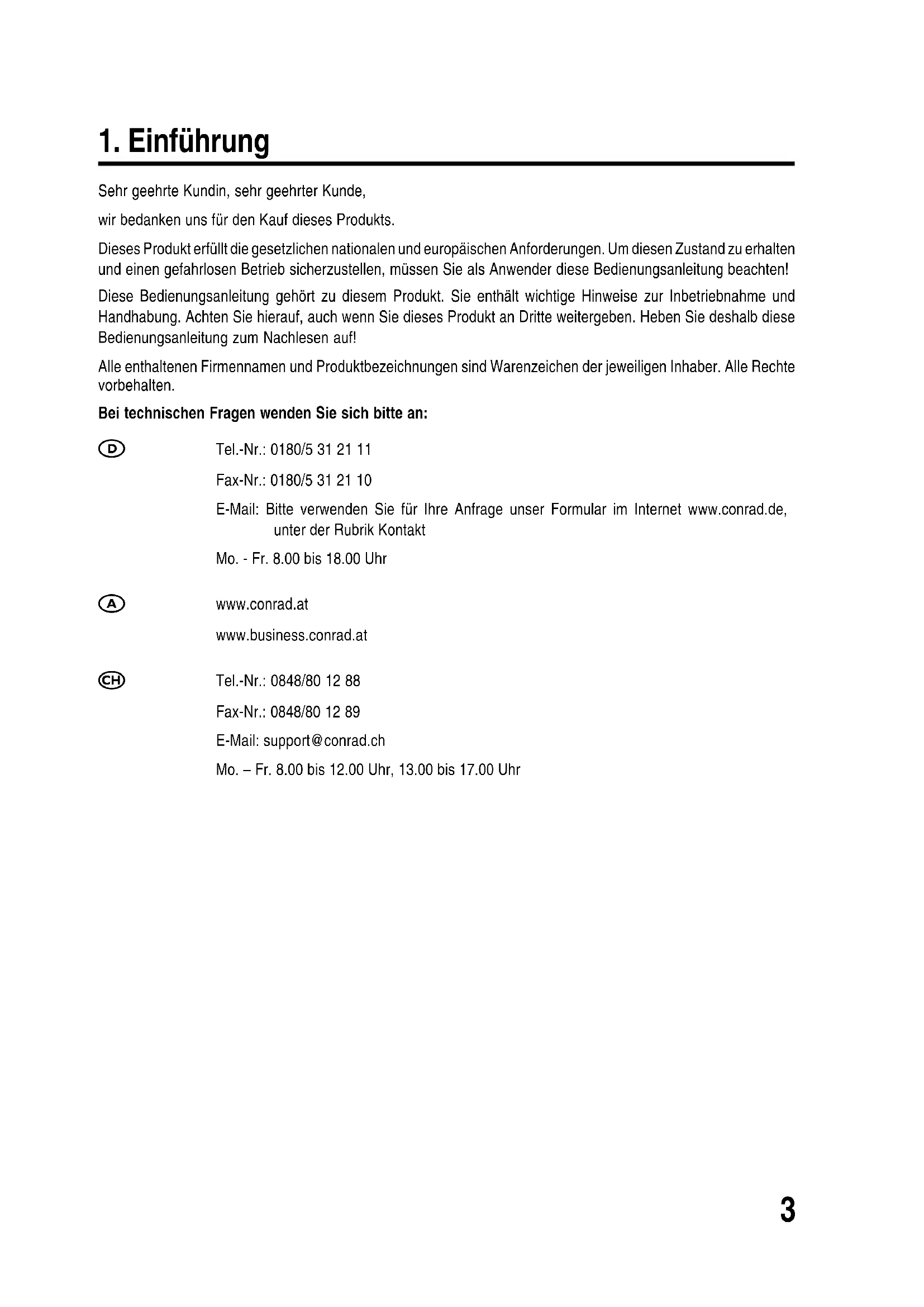

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf these Products.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehort zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie thesese Produkt an Dritte weitergeben. Heben Sie deshalb dieser Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Tel.-Nr.: 0180/5 31 21 11

Fax-Nr.: 0180/5 31 21 10

E-Mail:itte verwenden Sie fur ihre Anfrage unser Formular im Internet www.conrad.de, unter der Rubrik Kontakt

Mo.-Fr.8.00 bis 18.00 Uhr

www.conrad.at

Tel.-Nr.: 0848/80 12 88

Fax-Nr.: 0848/80 12 89

E-Mail: [e-mail]

Mo.-Fr.8.00 bis 12.00 Uhr,13.00 bis 17.00 Uhr

2. Bestimmungsgemäß Verwendung

Der bestimmungsgemäß Einsatz des Raveland Subwoofer umfasst die Verständung von Kleinpegeligen Tiefton-Audiosignalen und deren Wiedergabe in Kraftfahrzeugen.

Der Subwoofer ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Autobatterie an Karosserie zugelassen und darauf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

Schlieben Sie das Gerät niemals an das 230 V-Stromversorgungsnetz an.

Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass der Subwoofer vor Feuchtigkeit und Nasse geschützt wird.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung des Subwoofoers, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Der Subwooferarficht geändert bzw.umgebaut und das Gehäuse nicht geöffnet werden.

Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!

3. Symbol-Erklärungen

Das Symbol mit dem Ausrufezeichen weist den Benutzer daraufhin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

4. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dieren nicht nur zum Schutz des Gerätes, sondern auch zum Schutz ihrer Gesundheit. Lesen Sie sichitte die folgenden Punkte aufmerksam durch:

• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Als Spanningsquellearfur das 12 V-Gleichspannungsbordnetz(negativerPol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. SchlieBen Sie das Produkt nie an eine andere Spanningsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedieu-nungsanleitung.
• GieBen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab. Es besteht hochste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags. Sollte es Dennoch zu einem solchen Fall kommt, trennen Sie sie sofort von der Stromversorgung undziehen Sie eine Fachkraft zu Rate.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es konnte für Kinder zu einem gefährlichen Spielzeug werden.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nicht in tropischem, sondern nur in gemäßtem Klima.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die angeschlossen werden.
• Beachten Sieitte auch die zusätzlichen Sicherheitschinweise in den einzelnen Kapiteln dieser Anleitung.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollenn sich Fragen ergebn, die nicht im Laufe der Bedienungsanleitung abgeklart werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

5. Features

Leistungsstarkes 20cm-Subwooferchassis mit Doppelschwingspule
- Verstärkercharakteristik speziell auf das Subwooferchassis abgestimmmt
- Bassreflexgehause
Regelbare Trennfrequency
Regelbare Phasenlage
- Cinch- und Laufsprecheranschlüsse
- Automatische Einschaltung mit dem Autoradio

6. Anschlüsse und Bedienelemente

(1) Regler FREQ (2) Anzeige Power
(3) Regler PHASE (4) Regler LEVEL
(5) Anschluss LINE IN (6) Anschluss HI-LEVEL INPUT
(7) Sicherung FUSE (8) Schalter RCA/HIGH INPUT
(9) Anschlusterminal fur die Stromversorgung

7. Mechanischer Einbau

Änderungen am Fahrzeug, die durch den Einbau des Subwooferers oder anderer Komponenten nötig sind, müssen immer so ausgeführrt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei denen Kfz erlischt bereits durch das Aussagen eines Blechteils die Betriebserlaubnis.

Sollten Zweifel über die Auswahr des Einbauplatzes bestehen, informieren Sie sichitte bei Ihrem Kfz-Handler.

Da der Subwoofer im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.

Um eine ausreichende Beluftung zu gewährleisten, muss rund um das Verstärkermodul des Subwoofoers ein Bereich von 5 cm freigehalten werden. Außer dem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Decken, Abdeckungen o.a. befindert werden.

Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstoffank o.ä. beschädigt werden.

Beachten Sie bei der Verwendung von Werkzeugen zum Einbau ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller.

Berücksichtigten Sie beim Einbau ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jeder Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Suchen Sie für den Subwoofer einen geeigneten Einbauort.

Ein geeigneter Montageort besitzt folgende Merkmale:

• trocken
• möglichst staubfrei
• weren't Vibrationen
• gute Luftzirkulation
• hitzeunempfindliche Umgebung

Als Einbauplatz bietet sich der Kofferraum an. Beachten Sie damit, dass der Subwoofer soweit zugänglich bleiben muss, dass der elektrische Anschluss noch durchgefuhrt werden kann.

Befestigen Sie den Subwoofer mit Spanngurten oder ähnlichem Befestigungsmaterial. Die Befestigung muss auch im Falle einer Notbremsung oder eines Unfalls die Last des Subwoofers tragen können.

8. Anschluss der Stromversorgung

Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.

Um Kurzschlüsse und darauf resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Autobatterie abgeklemmt werden.

Schlieben Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben.

Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Strome aufnehmen und so die Bordelektronik beschädigen können.

Achten Sie bei der Verlegung von Leitungen daraufuf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.

Um Störeinfüsse der Lichtmaschine oder anderer elektrischer Einrichtungen des Fahrzeugs zu vermindern, sollte die Spannungsvorsorgung des Subwoofer's direkt über den Abgriff an der Bordbatterie erfolgen. Keine anderen Verbraucher, wie z.B. Lüfter, Scheibenwaschanlage etc.)dürfen über das gleiche Kabel wie der Subwoofer mit Spannung versorgt werden.

Verwenden Sie für den Anschluss von Spanningsversorgung und Masse des Subwooferns Anschlusskabel mit einem möglichsten Leitungsquerschnitt. Der erforderliche Leitungs-querschnitt richtet sich nach dem Leistungsbedarf der angeschlossenen Componenten.

Werden Kabel mit einem zu geringen Querschnitt verwendet, kann dies in ungünstigen Fällen zum Durchschemoren eines Kabels führen. Außen dem kommt es durch den erhöhten ohmschen Widerstand zu unnötigen Leistungsverlusten.

Eine zusätzliche Sicherung in der Pluszuleitung des Subwoofoers ist unbedingt erforderlich (Sicherungshalter ist nicht im Lieferumfang enthalten). Die Sicherung muss möglichst nahe der Batterie (max. 20 cm entftern) angeschlossen werden. Im Falle eines Kurzschlusses (z.B. An Schlusskabel durchgescheuert) unterbricht die Sicherung die Plusleitung, eine Beschädigung der Batterie oder ein Kabelbrand der Zuleitung wird somit verhindert.

Die Sicherungssträke richtigellt sich nach der Stromaufnahme der angeschlossenen Geräte der AutoHiFi-Anlage.

• Verbinden Sie den Anschluss BAT am Anschlussterminal für die Stromversorgung (9) direkt mit dem Pluspol der Bordbatterie.
• Verbinden Sie den Anschluss REM am Anschlussterminal für die Stromversorgung (9) mit dem Fernsteueranschluss oder Antennensteuerausgang des Autoradios.

Der Subwoofer wird über diesen Eingang eingeschaltet, wenn eine Spannung von +12V anliegt. Inzwischen besitzen fast alle Autoradios einen solchen Steuerausgang, der nur +12V fuhrt, wenn das Radiogerät eingeschaltet wird.

• Verbinden Sie den Anschluss GND am Anschlussterminal für die Stromversorgung (9) mit der Minusklemme (Masse) der Batterie oder mit der Fahrzeugkarosserie.

Achtung, da bedingt durch die immer haufter verwendete Klebetechnik bzw. durch lackierte Metallteile die elektrische Leitfähigkeit eingeschränkt wird, ist nicht jeder Metallteil als Massepunkt geeignet.

Führer Sie die Verteilung der Spanningsversorgung sternfornig aus, d.h. die Anschlisse der Minusleitungen für alle Komponenten der AutoHiFi-Anlage gehen jeweils von einem Punkt aus. Durch diese Art der Verteilung werden Masseschleifen vermieden. Ebenso solte mit den Plusleitungen verfahren werden.

9. Anschluss der Eingänge

Der Subwoofer besitzt sowohl Lautsprecher- als auch Cincheingänge zum Anschluss an das Autoradio.

Wenn Ihr Autoradio über Cinchausgänge verfügt, sollte der Subwoofer im Interesse einer klanglich hochwertigen Wiedergabe auf jeder Fall über die Cincheingänge angeschlossen werden.

Besitzt Ihr Autoradio jedoch keine Cinchausgänge, so konnen Sie den Subwoofer ohne Verwendung von Zusatzgeräten oder Adaptern an die Laatsprecherausgänge anschließen.

Auf keinen Fall)durfen jedoch beide Eingangsarten (Lautsprecher- und Cincheingänge) gleichzeitig verwendet werden.

Benutzen Sie zum Anschluss der Cincheingänge nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel konnen Störungen auftreten.

Halten Sie die Länge der Cinchleitungen möglichst kurz.

Verlegen Sie die Cinchleitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen auf den Subwoofereingang.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Subwoofer führten können, * dürfen an die Cincheingänge nur Quellen mit einem Cinchausgang und an die Laatsprechereingänge nur Laatsprecherausgänge von Autoradios angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen Daten".

a) Anschluss über die Cincheingänge

• Verbinden Sie die Cinchausgabe Ihres Autoradios mit dem Anschluss LINE IN (5) des Subwoofoers:

Linker Cinchausgang Autoradio > LINE IN L

Rechter Cinchausgang Autoradio > LINE IN R

• Bringen Sie den Schalter RCA/HIGH INPUT (8) in die Stellung RCA.

b) Anschluss über die Laufsprechereingänge

• Verbinden Sie die Lautsprecherausgabe Ihres Autoradios mit dem Anschluss HI-LEVEL INPUT (6) des Subwoofoers:

L + > linker positiver Lautsprecherausgang

L- > linker negativer Lautsprecherausgang

R- >rechter negativer Lautsprecherausgang

R + > rechter positiver Lautsprecherausgang

• Bringen Sie den Schalter RCA/HIGH INPUT (8) in die Stellung HIGH INPUT.

10. Bedienung

Nach dem der Anschluss erfolgt ist und Sie die Verkabelung nochmals überprüft haben können Sie den Subwoofer in Betriebnehmen.

• Klemmen Sie nach der Überprüfung der Verkabelung den Minuspol der Batterie wieder an.
• Drehen Sie den Regler LEVEL (4) gegen den Uhrzeigersinn auf Minimum.
• Stellen Sie den Regler FREQ (1) etwa in Mittelstellung.
• Stellen Sie den Regler PHASE (3) in die Stellung 0^ .
• Schalten Sie Ihr Autoradio ein. Die Anzeige POWER (2) leuchtet auf.

Sollte die Anzeige POWER (2) nicht leuchten, so liegt ein Fehler vor. Der Veränderer muss sofort ausgeschaltet werden. Überprüfen Sie in solch einem Fall alle Anschlüsse und Laufsprecher. Sollte hierbei kein Fehler feststellbar sein,ziehen sieitte einen Fachmann zu Rate.

• Leuchtet die Anzeige POWER (2), regeln Sie die Lautstärke des Autoradios auf eine mittlere Lautstärke.
• Passen Sie jetzt die Lautstärke des Subwooferers mit dem Regler LEVEL (4) an die Lautstärke der übrigen Laufsprecher an.

Der Subwoofer soll nicht drohnen oder klanglich hersaushorbar sein. Er soll die übrigen Laufsprecher lediglich im Tiefbassbereich unterstützen.

• Um einen optimalen Klang zu erreichen, konnen Sie jetzt noch die eingestelle Trennfrequency mit dem Regler FREQ (1) verändern. Achten Sie auch hier wieder auf eine saubere Basswiedergabe, die sich in das Klangbild der übrigen Laatsprecher nahtlos einfigt.
• Probieren Sie auch eine andere Einstellung des Reglers PHASE (3). Oftmals bringt eine veränderte Phasenlage eine bessere Basswiedergabe (dies ist abhängig vom Einbauort des Subwoofer).

11. Handhabung

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenommen werden konnen. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im StraBenverkehr kann zu schwerwiegenden Unfallen führen. Eine Bedienung der HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Lagern Sie in der Höhe des Subwoofer, wie z.B. Disketten, Videocasseten usw., da das Magnetfeld des Laatsprechers die aufgezeichneten Informationen dieser Speichermedien zerstoren kann.
• Musik sollte nicht über einen längeren Zeitraum mit übermaßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

12. Wartung

Überprüfen Sie regelmäßige technische Sicherheit des Subwoofoers z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz abklemmen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist
  das Gerät nicht mehr arbeitet, oder
• nach schweren Mechanischen Beanspruchungen

Bevor Sie den Subwoofer reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb der Subwoofer von allen Spanningsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

Eine Reparaturarfurdurch eineFachkrafterfolgen,die mit den damit verbundenenGefahren bzw.einschlagigenVorschriftenvertrautist.

Ist ein Sicherungswechsel erforderlich, ist darauf zu achtten, dass nur Sicherungen vom angegebenen Typ und Nennstromstände (siehe Technische Daten) als Ersatz Verwendung finden.

Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Trennung von der Stromversorgung (Bordnetz abklemmen!)ziehen Sie vorsichtig die Sicherung FUSE (7) aus dem Sicherungshalter hersa.
• Ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Erst danach den Subwoofer wieder mit dem Bordnetz verbinden und in Betriebnehmen.

13. Behebung von Störungen

Mit dem Raveland Subwoofer haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommt. Deshalb möchten wir Ohnen hier beschreiben, wie Sie möglichste Störungen beheben können.

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Funktion, Anzeige POWER (2) leuchtet nicht:

• Der Anschluss GND des Anschlussterinals für die Stromversorgung (9) hat keine Verbindung zur Fahrzeug-masse.
• Der Anschluss REM des Anschlussterminals für die Stromversorgung (9) hat keine Verbindung zum Antennensteuerausgang des Autoradios.
• Der Anschluss BAT des Anschlussterminals für die Stromversorgung (9) wird nicht mit +12 V versorgt.
  Die elektrische Schutzschaltung des Subwoofoers hat aufgrund einer Störung im Subwoofer angesprochen.
  Die Temperatur-Schutzschaltung des Subwoofoers hat aufgrund einer Überhitzung angesprochen. Lassen Sie das Gerät abkühlen.
• Die Sicherung FUSE (7) des Subwooferers oder die Sicherung in der Plusleitung ist defekt.

Die Anzeige POWER (2) leuchtet, es ist jeder kein Ton zu horen:

• Der Lautstärkeregler des Autoradios steht auf Minimum.
• Der Regler LEVEL (4) des Subwooferstoessthat auf Minimum.
• Der Eingang ist nicht korrekt angeschlossen.

Störgeräusche treten auf:

• Schlechte Masseverbindung des Massekabels, eventuellen Rost oder Farbe von den Kontaktflächen entfern.
• Der Massepunkt des Autoradios und der des Subwoofer liegen nicht auf dem gleichen Potential, verschiedene Massepunkte ausprobieren.
  Die Kabel des Subwoofoers liegen zu nahe an den Kabeln fur die Zündanlage des Fahrzeugs.
  Die Zündanlage ist nicht entstört.
  Die Kabel des Eingangs liegen zu nahe an den Spannungsversorgungskabeln.

Der Subwoofer schaltet während des Betriebs ein und aus:

• Schlechter Massekontakt des Masseanschlusskabels, Anschlusspunkt des Kabels oder Batterieklemme korrodiert.
• Zu geringe Spannung am Anschluss BAT des Anschlussterinals für die Stromversorgung (9), Anschlusspunkt des Kabels oder Batterieklemme korrodiert, zu schwache Batterie.
• Wackelkontakt an der Remote-Leitung, Anschluss REM des Anschlussterminals für die Stromversorgung (9) hat Wackelkontakt oder ist korrodiert.

Andere Reparaturen als zuvor beschreiben sind ausschließlich durch einen autorisierten Fachmann durchzufahren.

14. Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

15. Technische Daten

Betriebsspannung: 12 V/DC

Sicherung: 7,5 A Kfz-Flachsicherung

Ausgangsleistung: 80/200 W (RMS/max.)

Freqenzgang: 22-190 Hz

Schalldruck: 93 dB

Trennfrequenz: 90-190 Hz (regelbar)

Abmessungen: 345 (310) x 320 x 300 mm

Masse: 6 kg

Page

7. Mechanische inbouw

15. Technische gegevens

Voedingspanning: 12 V/DC

Zekering: 7,5 A vlakke autozekering

Uitgangsvermögen: 80/200 W (RMS/max.)

Frequentiebereik: 22 -190 Hz

Geluidsdruk: 93 dB

Scheidingsfrequentie 90-190 Hz (regelhaar)

Afmetingen: 345 (310) x 320 x 300 mm

Gewicht: 6 kg
