BEDIENUNGSANLEITUNG XCA-400 Raveland

NL Raveland eindtrap

Pagina 64 - 83

Best.-Nr. / Item no. / N° de commande / Bestelnr.:

XCA 200 37 35 14

XCA 202 37 35 17

XCA 400 37 35 15

XCA 402 37 35 13

These Bedienungsanleitung führt zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Hand haben. Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf diesen Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehen zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: Tel. 0180 / 5312111

Fax [phone]

E-mail:itte verwenden Sie unser Formular im Internet,

www.conrad.de, unter der Rubrik „Kontakt“

Mo.-Fr.8.00-18.00Uhr

Österreich: www.conrad.at oder www.business.conrad.at

Schweiz: Tel. [phone]

Fax [phone]

E-mail: [e-mail]

Mo.-Fr.8.00-12.00Uhr,13.00-17.00Uhr

Einzelteilbezeichnungen

(1) Regler HPF
(2) Regler LPF
(3) Regler GAIN
(4) Frequenzweichenschalter X-OVER
(5) Anzeige-LEDs
(6) Schalter SUPER BASS
(7) Cinchanschluss IN
(8) Cinchanschluss OUT
(9) Anschluss HIGH IN

Inhaltsverzeichnis

Einführung 4
Einzelteilbezeichnungen 5
Inhaltsverzeichnis 5
Bestimmungsgemäß Verwendung 6
Sicherheitshinweise 6
Produktbeschreibung 7
Inbetriebnahme 8

Mechanischer Einbau 8
Anschluss der Stromversorgung 9
Anschluss der Eingänge 11
Anschluss der Ausgänge 14
Anschluss der Laatsprecherausgabe 14
Anschluss der Cinchausgange 16

Bedienung 17

Aktivweiche 17
Super Bass-Schaltung 18
Erstinbetriebnahme 18

Handhabung 20
Wartung 20
Entsorgung 21
Behebung von Störungen 21
Technische Daten 23

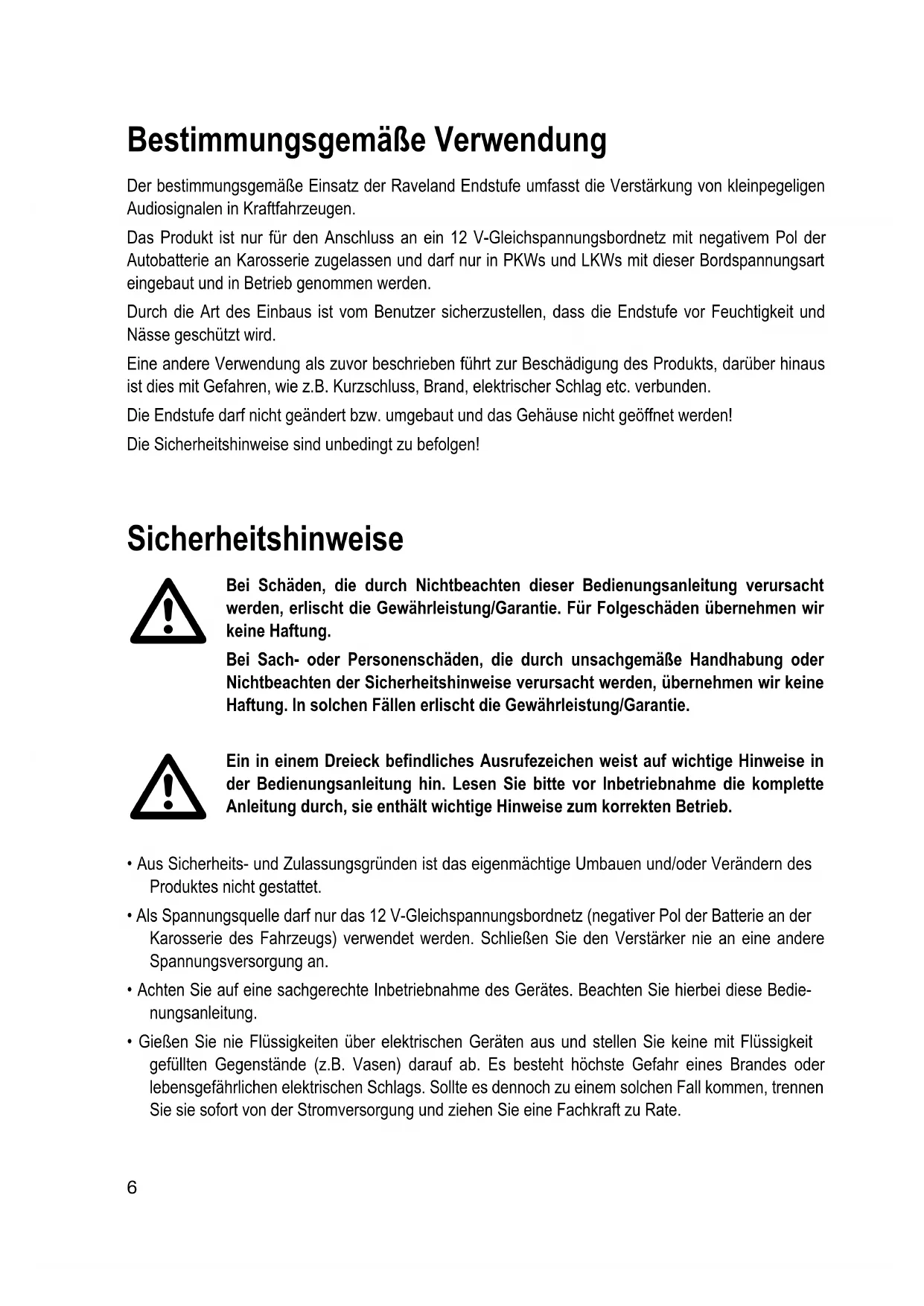

Bestimmungsgemäß Verwendung

Der bestimmungsgemäß Einsatz der Raveland Endstufe umfasst die Verständung von Kleinpegeligen Audiosignalen in Kraftfahrzeugen.

Das Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Autobatterie an Karosserie zugelassen und damit nur in PKWs und LKWs mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass die Endstufe vor Feuchtigkeit und Nasse geschützt wird.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung des Produkts, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Die Endstufearf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden!

Die Sicherheitshinweise sind unbedingt zu befolgen!

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt die Gewährleistung/Garantie.

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung hin. Lesen Sieitte vor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Als Spanningsquellearf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. Schlieben Sie den Verträker nie an eine andere Spanningsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedieu-nungsanleitung.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab. Es besteht hochste Gefahr eines Brandes oder lebensgeführlichen elektrischen Schlags. Sollte es Dennoch zu einem solchen Fall kommt, trennen Sie sie sofort von der Stromversorgung undziehen Sie eine Fachkraft zu Rate.

• Setzen Sie die Endstufe keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf dem Gerät ab.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es konnte für Kinder zu einem gefährlichen Spielzeug werden.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nicht in tropischem Klima.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die angeschlossen werden.
• Beachten Sieitte auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollenen sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Produktbeschreibung

MOSFET Technologie
Jeweils zwei Stereokanäe sind brückbar
- 3 Kanal Modus für Stereobetrieb mit Subwoofer (nur Modell XCA 400 und XCA 402)
Super-Bass-Schaltung
- Extrem stabile PWM (Pulse Width Modulation) Stromversorgung
- Schutzschaltung gegen Kurzschluss an den Laatsprecherausgängen und Übertemperatur
- 2-Ohm-stabile Lautsprecherausgabe
- zuschaltbare Aktivweiche mit stufenlos regelbaren Trennfrequenzen
Fernsteuerung über das Autoradio
- Einsatzverzögerung zur Unterrückung von Störgeräuschen im Einsatzmoment
- vergoldete Anschlussterinals

Inbetriebnahme

Um eine sachgemäß Inbetriebnahme zu gewährleisten,esen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch!

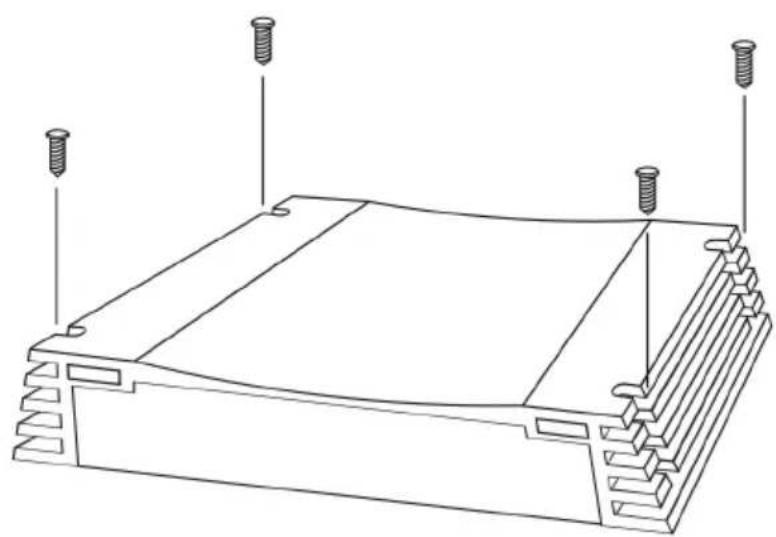

Mechanischer Einbau

Änderungen am Fahrzeug, die durch den Einbau der Endstufe oder anderer Komponenten nötig sind, müssen immer so ausgeführrt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei denen Kfz erlischt bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.

Sollten Zweifel über die Auswahr des Einbauplatzes bestehen, informieren Sie sichitte bei Ihr dem Kfz-Handler.

Da die Endstufe im Betrieb Wärme erzeugt muss der Einbauort hitzeunempfindlich sein.

Um eine ausreichende Belüftung zu gewährleisten, muss rund um das Gehäuse ein Bereich von 5cm freigehalten werden. Außen demarf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Decken, Abdeckungen o.a. behindert werden.

Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hier-durch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.

Beachten Sie bei der Verwendung von Werkzeugen zum Einbau ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller.

Berücksichtigten Sie beim Einbau ihrer Auto-HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgegeben kann. Befestigen Sie deshalb jeder Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Suchen Sie für die Endstufe einen geeigneten Einbauort.

Ein geeigneter Montageort besitz folgende Merkmale:

• trocken
• möglichst staubfrei
• werenig Vibrationen
• gute Luftzirkulation
• hitzeunempfindliche Umgebung

Als Einbauplätze bieten sich der Kofferraum und der Freiraum unter den Sitzen an. Beachten Sie damit, dass die Endstufe soweit zugänglich bleiben muss, dass der elektrische Anschluss noch durchgeführt werden kann.

Ein gänstiger Einbauort ist die Trennwand zwischen Kofferraum und Fahrgastzelle.

• Zeichnen Sie am Einbauplatz die Löcher für die Schrauben an. Hierzu kann das Gerät als Schablonne verwendet werden.
• Bohren Sie die Löcher für die Befestigungsschrauben.
• Befestigen Sie die Endstufe mit den beiliegenden Schrauben.

Anschluss der Stromversorgung

Der elektrische Anschluss sollte nur von einer Fachkraft durchgefuhrt werden.

Um Kurzschlüsse und darauf resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Autobatterie abgeklemmt werden.

Schlieben Sie den Minuspol der Batterie erst wieder an, wenn Sie die Endstufe vollständig angeschlossen und den Anschluss überprüft haben.

Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Strome aufnehmen und so die Bordelektronik beschädigen konnen.

Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.

Um Störeinflüsse der Lichtmaschine oder anderer elektrischer Einrichtungen des Fahrzeugs zu vermindern sollen die Spanningsversorgung der Endstufe direkt über den Abgriff an der Bordbatterie erfolgen. Keine anderen Verbraucher, wie z.B. Lüfter, Scheibenwaschanlage etc. dürfen über das gleiche Kabel wie die Endstufe mit Spannung versorgt werden.

Verwenden Sie für den Anschluss von Spanningsversorgung und Masse der Endstufe Anschlusskabel mit einem möglichsten Leitungsquerschnitt. Der erforderliche Leitungsquerschnitt richtet sich nach dem Leistungsbedarf der angeschlossenen Komponenten.

Werden Kabel mit einem zu geringen Querschnitt verwendet, kann dies in ungünstigen Fälle zum Durchschemoren eines Kabels führen. Außen dem kommt es durch den erhöhten ohmschen Widerstand zuunnötigen Leistungsverlusten.

Eine zusätzliche Sicherung in der Pluszuleitung der Endstufe ist unbedingt erforderlich (Sicherungshalter ist nicht im Lieferumfang enthalten). Die Sicherung muss möglichst nahe der Batterie platziert werden. Im Falle eines Kurzschlusses (z.B. Anschlusskabel durchgescheuert) unterbricht die Sicherung die Plusleitung, eine Beschädigung der Batterie oder ein Kabelbrand der Zuleitung wird somit verhindert.

Die Sicherungssträke richtet sich nach der Stromaufnahme der angeschlossenen Geräte der Auto-HiFi-Anlage.

Verbinden Sie den Anschluss "+"12V" des Anschlussterminals für die Stromversorgung direkt mit dem Pluspol der Bordbatterie.

Verbinden Sie den Anschluss "REMOTE" des Anschlussterminals für die Stromversorgung mit dem Fernsteueranschluss oder Antennensteuerausgang des Autoradios.

Verbinden Sie den Anschluss "GND" des Anschlussterminals für die Stromversorgung mit der Minusklemme (Masse) der Batterie oder mit der Fahrzeugkarosserie.

Der Veränder wird über diesen Eingang eingeschaltet, wenn eine Spannung von +12V anliegt. Inzwischen besitzen fast alle Autoradios einen solchen Steuerausgang, der nur +12V führt, wenn das Radiogerät eingeschaltet wird.

Achtung, da bedingt durch die immer haufterger verwendete Klebetechnik bzw. durch lackierte Metallteile die elektrische Leitfähigkeit eingeschrankt wird, ist nicht jeder Metallteil als Massepunkt geeignet.

Führer Sie die Verteilung der Spanningsversorgung sternförmig aus, d.h. die Anschlüsse der Minusleitungen für alle Komponenten der Auto-HiFi-Anlage gehen jeweils von einem Punkt aus. Durch diese Art der Verteilung werden Masseschleifen vermieden.

Ebenso sollte mit den Plusleitungen verfahren werden.

Anschluss der Eingänge

Modell XCA 400 und XCA 402

Die Endstufe besitzt Cincheingänge zum Anschluss an das Autoradio.

Autoradios mit Cinchausgangen können direkt an die Eingangsbuchsen angeschlossen werden. Soltte das Autoradio nur über Lautsprecherausgabe verfügen, so muss zum Anschluss ein geeigneter NF-Adapter verwendet werden.

Modell XCA 200 und XCA 202

Die Endstufe besitzt sowohl Lautsprecher-, als auch Cincheingänge zum Anschluss an das Autoradio.

Wenn Ihr Autoradio über Cinchausgänge verfügt, sollte die Endstufe im Interesse einer klanglich hochwertigen Wiedergabe auf jeder Fall über die Cincheingänge angeschlossen werden.

Besitz Ihr Autoradio jeder chine Cinchausgange, so konnen Sie die Endstufe ohne Verwendung von Zusatzgeraten oder Adaptern an die Lautsprecherausgabe anschlieben.

Auf keinen Fall)dürfen jederbe Eingangsarten (Lautsprecher- und Cincheingänge) gleichzeitig verwendet werden.

Benutzen Sie zum Anschluss der Cincheingänge nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel konnen Störungen auften.

Halten Sie die Länge der Anschlussleitungen möglichst kurz.

Verlegen Sie die Leitungen nicht in der Höhe anderer Kabel. Sie vermeiden so störende Einstreuungen auf den Verständereingang.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung der Endstufe führen können, * dürfen an die Cincheingänge nur Quellen mit einem Cinchausgang und an die Laatsprechereingänge der Modelle XCA 200 und XCA 202 nur Laatsprecherausgänge angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den "Technischen Daten".

Modell XCA 400 und XCA 402

Verbinden Sie die Cinchausgänge Ihres Autoradios mit den Cinchanschlüssen IN (7) der Endstufe

hintere Ausgabe> Anschluss REAR IN

vordere Ausgänge

Anschluss FRONT IN

Achten Sie auf die Kennzeichnung der Cinchanschlüsse:

L > links

R > rechts

Sollte Ihr Autoradio nicht über 4 Vorverstärkerausgänge verfügen, verwenden Sieitte sogenannte Y-Adapter.

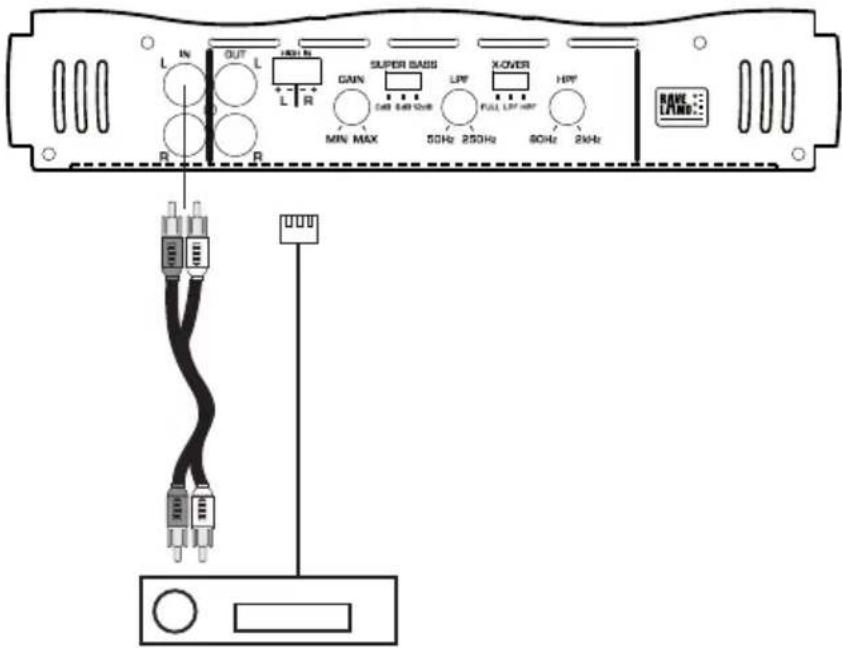

Modell XCA 200 und XCA 202

Anschluss über die Cincheingänge

Verbinden Sie die Cinchausgänge Ihres Autoradios mit den Cinchanschlüssen IN (7) der Endstufe

Achten Sie auf die Kennzeichnung der Cinchanschlüsse:

L > links

R > rechts

Anschluss über die Laufsprechereingänge

Steen Sie die beiliegende Laufsprecher-Anschlussleitung in den Anschluss HIGH IN (9) der Endstufe.

Verbinden Sie die Laufsprecherausgabe Ihres Autoradios mit den Leitungsenden der Laufsprecher-Anschlussleitung.

Leitung L^+ > linker positiver Laufsprecherausgang

Leitung L- > linker negativer Laatsprecherausgang

Leitung R- >rechte negativer Laufsprecherausgang

Leitung R + > rechter positiver Laufsprecherausgang

Anschluss der Ausgänge

Anschluss der Laatsprecherausgänge

Die Endstufe besitzt Ausgabe für 4 Modell XCA 400 und XCA 402 bzw. 2 Lautsprecher Modell XCA 200 und XCA 202.

Jeweils 2 Lautsprecherausgabeleen sich auch im Mono-Brückenbetrieb betreiben, so dasszar nur noch ein Lautsprecher angetrieben wird, jedoch eine wesentlich hochere Ausgangsleistung zur Verfugung steht.

Außer dem besteht noch ein Cinchausgang für die Ansteuerung weiterer Anlagenkomponenten zur Veräußerung.

Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführrt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann.

Verwenden Sie nur Laatsprecher mit einer ausreichenden Belastbarkeit (siehe "Technische Daten").

Achten Sie darauf, dass alle Lautsprecher richtig gegolt sind - also die Plus- und Minuskennzeichen übereinstimmen!

Die Anschlusskabel der Laufsprecher sind im Normalfall codiert: Einige Laufsprecherhersteller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.

Die Endstufe wurde für den Betrieb an Laufsprecherimpedanzen von mindestens 2 Ohm (Stereobetrieb) bzw. 4 Ohm (Mono-Brückenbetrieb) entwickelt. Schlieben Sie auf keinen Fall Laufsprecher mit einer geringeren Impedanz an.

Verbinden Sie die Laufsprecherausgänge je nach Modell und Betriebsart gemäß den folgenden Zeichnungen. Beachten Sie die angegebenen Minimalimpedanzen abhängig von der Betriebsart.

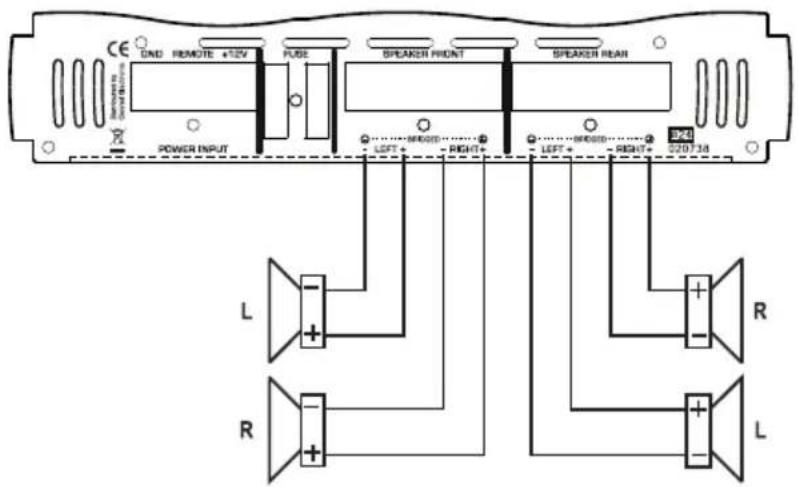

Stereobetrieb Modell XCA 400 und XCA 402

Lautsprecherimpedanz min. 2 Ohm

Stereobetrieb Modell XCA 200 und XCA 202

Lautsprecherimpedanz min. 2 Ohm

Mono-Brückenbetrieb Modell XCa 400 und XCA 402

Lautsprecherimpedanz min. 2 Ohm (Stereo-Lautsprecherpaar) und min. 4 Ohm (Subwoofer)

oder

Lautsprecherimpedanz min. 4 Ohm

Mono-Brückenbetrieb Modell XCA 200 und XCA 202

Lautsprecherimpedanz min. 4 Ohm

Anschluss der Cinchausgänge

Die Endstufe besitzt zusätzlich zu den Laufsprecherausgaben Cinchausgabe, mit denen das Eingangssignal ohne Verwendung von Adapter zu weiteren Komponenten der Auto-HiFi-Anlage durchgeschleift werden kann.

Benutzen Sie zum Anschluss der Cinchausgänge nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel konnen Störungen auftreten.

Halten Sie die Länge der Cinchleitungen möglichst kurz.

Verlegen Sie die Cinchleitungen nicht in der Höhe anderer Kabel. Sie vermeiden so störende Einstreuungen auf den Eingang der nachgeschalteten Komponente.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung der Endstufe oder der nachgeschalteten Komponente führen können, * dürfen an die Cinchausgänge nur Geräte mit einem Cincheingang angeschlossen werden.

Verbinden Sie den Anschluss OUT (8) mit dem Eingang der nachgeschalteten Komponente:

Cinchbuchse (L)

Eingang links

Cinchbuchse (R)

Eingang rechts

Bedienung

Aktivweiche

Modell XCA 400 und XCA 402

Die Endstufe ist mit einer Aktivweiche ausgestattet, die es erlaubt für die hinteren Kanäle einen Hochpass- bzw. Tiefpasszweig zu schalten. Für die vorderen Kanäle steht ein Hochpasszweig zur Verfügung. Die Trennfrequenzen sind hierbei stufenlos einstellbar.

Modell XCA 200 und XCA 202

Die Endstufe ist mit einer Aktivweiche ausgestattet, die es erlaubt für die beiden Kanäle einen Hochpass- bzw. Tiefpasszweig zu schalten.

Die Trennfrequenzen sind hierbei stufenlos einstellbar.

Mit dem Frequenzweichenschalter X-OVER (4) wird die Betriebsart der Aktivweiche eingestellt:

FULL:

Aktivweiche ausgeschaltet, der Veränderzweig gibt den kompletten Frequenzbereich wieder.

HPF:

Hochpassweiche eingeschaltet, der Veränderzweig gibt nur den Frequenzbereich oberhalb der mit dem Regler HPF (1) eingestilten Frequenz wieder.

LPF:

Tiefpassweiche eingeschaltet, der Veränderzweig gibt nur den Frequenzbereich unterhalb der mit dem Regler LPF (2) eingestillten Frequenz wieder.

Super Bass-Schaltung

Die Endstufe besitzt zusammen eine Bass-Boost-Schaltung, die Tiefbassfrequenzen in zwei Stufen verstarkt.

Dies dient vor allem dazu, kleineren Basslautsprechern oder Subwoofern im Tiefbassbereich etwas mehr "Volumen" zu verleihen.

Der Schalter SUPER BASS

(6) steuert die Tiefbassverständlung:

Stellung "0dB":

Tiefbassverträger ausgeschaltet

Stellung "6dB":

Tiefbass wird um 6dB verstärkt

Stellung "12dB":

Tiefbass wird um 12dB verständrt

Erstinbetriebnahme

Nach dem der Anschluss erfolgt ist und Sie die Verkabelung nochmals überprüft haben können Sie die Endstufe in Betriebnehmen.

Klemmen Sie nach der Überprüfung der Verkabelung den Minuspol der Batterie wieder an.

Drehen Sie den/die Regler GAIN (3) gegen den Uhrzeigersinn auf Minimum.

Schieben Sie den/die Frequenzweichenschalter X-OVER (4) in die für ihre Konfiguration richtige Stellung.

Stellen Sie mit den Reglern HPF (1) und LPF (2) die Trennfrequenzen für die angeschlossenen Laufsprecher ein.

Schalten Sie Ihr Autoradio ein.

Siehe "Aktivweiche".

Die Trennfrequenzen halten sich im Bereich von 50-250Hz bzw. 80-2.000Hz stufenlos einstellen.

Beachten Sie bei der Einstellung die Frequenzangaben des Laufsprecherherstellers.

Die Anzeige-LED POWER (5) leuchtet auf.

Sollte die Anzeige-LED PROTECTION (5)

leuchten, so liegt ein Fehler vor. Die Endstufe

mussofortausgeschaltetwerden.Überprüfen Sie in solch einem Fall alle Anschlüsse und Lautsprecher.SollehierbeikeinFehler feststellbarsein，ziehenSiebitte einenFachmann zu Rate.

Leuchtet die Anzeige-LED POWER (5), drehen Sie die Lautstärke des Autoradios auf ca. 75% der maximalen Lautstärke.

Justieren Sie jetzt die Maximallautstärke der Lautsprecher mit dem/den Reglern GAIN (3) auf ein für Sie erträgliches Maß. Beim Einsatz mehrerer Endstufen passen Sie die Lautstärke der verschiedenen Endstufen unterinander an.

Stellen Sie nach dieser Einstellung mit dem Lautstärkeregler des Autoradios einen mittleren Lautstärkepegel ein.

Um einen optimalen Klang zu erreichen, konnen jetzt noch die eingestellen Trennfrequenzen mit den Reglern HPF (1) und LPF (2)leitung verändert werden.

Achten Sie darauf, dass die maximale Lautstärke von der Leistungsfähigkeit der Laufsprecher und der Endstufe abhängt. Durch eine zu hohe Lautstärke kann es zu Schäden sowohl an den Laufsprechem, als auch an der Endstufekommen.

Eine Überlastung ist durch auftretende Verzerrungen leicht hörbar.

Die Gesamtlautstärke wird von nun an ausschließlich mit dem Lautstärkeregler des Autoradios eingestellt.

Achten Sie darauf, dass bei den Einstellarheiten die vom Laufsprecherhersteller angegebenen zulässigen Frequenzbereiche nicht übersritten werden.

Bei Verwendung eines Subwoofoers kann ein Umpolen der Lautsprecherleitungen am Subwoofer klanglich eine Verbesserung bewirken. Oftmals bringt die gedrehte Phasenlage eine bessere Basswiedergabe (dies ist abhängig vom Einbauort des Subwoofoers).

Bei zu schwacher Tiebfasswiedergabe konnen Sie mit dem Schalter SUPER BASS (6) einen zweistufigen Tiebfassverträger aktivieren

siehe "Super Bass-Schaltung"

Handhabung

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenommen werden konnen. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im Straβenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung der Auto-HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Achten Sie auf eine ausreichende Belüftung der Endstufe. Decken Sie den Kühlkörper keinesfalls ab.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

Wartung

Überprüfen Sie regelmäßige technische Sicherheit der Endstufe z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz abklemmen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

das Gerät sichbare Beschädigungen aufweist
das Gerat nicht mehr arbeitet, oder
- nach schweren Mechanischen Beanspruchungen

Bevor Sie die Endstufe reinigen oder warten beachten Sie unbedingt folgende Sicherheitshin-weise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungs-führende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb die Endstufe von allen Spanningsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spanningsquellen getrennt wurde.

Eine ReparaturarfurdurucheneFachkrafterfolgen,die mit dendemitverbundenenGefahrenbzw.einschlagigenVorschriftenvertrautist.

Ist ein Sicherungswechsel erfolderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstände (siehe Technische Daten) als Ersatz Verwendung finden.

Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Trennung von der Stromversorgung (Bordnetz abklemmen!)ziehen Sie vorsichtig die Sicherung FUSE aus dem Sicherungshalter hersa.
• Ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Erst danach die Endstufe wieder mit dem Bordnetz verbinden und in Betriebnehmen.

Entsorgung

Entsorgen Sie das unbrauchbare Gerät gemäß den geltenden gesetzlichen Vorschriften.

Behebung von Störungen

Mit der Raveland Endstufe haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Problem Lösung
Keine Funktion, • Der Anschluss GND des Anschlussterminals für die Anzeige-LED Power (5) • Der Anschluss REMOTE des Anschlussterminals leuchtet nicht: für die Stromversorgung hat keine Verbindung zum Antennensteuerausgang des Autoradios. • Der Anschluss +12V des Anschlussterminals für die Stromversorgung wird nicht mit +12V versorgt. • Die Sicherung FUSE der Endstufe oder die Sicherung in der Plusleitung ist defekt.
Die Anzeige-LED POWER (5) leuchtet, es ist jeder kein Ton zu horen: • Die	• Der Lautstärkeregler des Autoradios steht auf Minimum. • Der Regler GAIN (3) der Endstufe steht auf Minimum.
Die Anzeige-LED • Die Kurzschluss-Schutzschaltung der Endstufe hat PROTECTION (5) aufgrund eines Kurzschlusses am Lautsprecherausgang leuchtet, es ist kein angesprochen. Ton zu horen: • Die Temperatur-Schutzschaltung der Endstufe hat aufgrund einer Überhitzung angesprochen. Lassen Sie das Gerät abkühlen.
Ein Kanal • Überprüfen Sie die Cinchanschlüsse IN (7). funktioniert nicht: • Überprüften Sie den Anschluss der Lautsprecher an den Anschlusstermi-nals und an den Lautsprechem welt. • Der Balanceregler am Autoradio steht nicht in der Mittelstellung.
Störgeräische • Schlechte treten auf: eventuellen Rost oder Farbe von den Kontaktflächen entfernen. • Der Massepunkt des Autoradios und der Endstufe liegen nicht auf dem gleichen Potential, verschiedene Massepunkte ausprobieren. • Die Kabel der Endstufe liegen zu nahe an den Kabeln für die Zündanlage des Fahrzeugs. • Die Zündanlage ist nicht entstört. • Die Kabel des Verstärkereingangs liegen zu nahe an den Spannings-versorgungskabeln.
Das Gerät schaltet • Schlechter Massekontakt des Masseanschlusskabels, An-schlusspunkt des Kabels oder Batterieklemme korrodiert. • Zu geringe Spannung am Anschluss +12V des Anschluss-terminals für die Stromversorgung, Anschlusspunkt des Kabels oder Batterieklemme korrodiert, zu schwache Batterie. • Wackelkontakt an der Remote-Leitung, Anschluss REMOTE des Anschlussterminals für die Stromversorgung hat Wackelkontakt oder ist korrodiert.
Die Wiedergabe erfolgt ohne Bassanteil:	• Ein Lautsprecher ist verpolt angeschlossen. • Der Bass-Regler am Autoradio steht auf Minimum. • Die Aktivweiche ist falsch eingestellt.
Die Wiedergabe erfolgt ohne Mittel- • Der Hochtonregler am Autoradio steht auf Minimum.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzufahren.

Technische Daten

	XCA 200 XCA 202 XCA 400 XCA 402
Betriebsspannung 12V= 12V=	12V= 12V=
Kfz-Flachsicherungen 1 x 30A	2 x 20A 2 x 20A 2 x 30A
Eingangsempfindlichkeit 0,1-1	V 0,1-1V 0,1-1V 0,1-1V
Eingangsimpedanz 10kOhm	10kOhm 10kOhm 10kOhm
Ausgangsleistung 2 x 150W RMS	1 x 300W RMS (gebrachte)	20W RMS 4 x 200W RMS
		1 x 800W RMS (gebrachte)	2 x 240W RMS (gebrachte)	2 x 400W RMS (gebrachte)
	2 x 350W max.	2 x 1000W max.	4 x 300W max. 4 x 500W max.
Ausgangsimpedanz	2-16 Ohm (Stereo)	2-16 Ohm (Stereo)	2-16 Ohm (Stereo)	2-16 Ohm (Stereo)
	4-16 Ohm (gebrachte)	4-16 Ohm (gebrachte)	4-16 Ohm (gebrachte)	4-16 Ohm (gebrachte)
Trennfrequenzen Tiefpass:	Tiefpass: Tiefpass: Tiefpass:
	50-250Hz	50-250Hz	50-250Hz	50-250Hz
	Hochpass:	Hochpass:	Hochpass:	Hochpass:
	80-2.000Hz	80-2.000Hz	80-2.000Hz	80-2.000Hz
Tiefbassverständigung	0 / 6 / 12 dB	0 / 6 / 12 dB	0 / 6 / 12 dB	0 / 6 / 12 dB

Introduction

Dear Customer,

Model XCA 200 und XCA 202

Connexion > Anschluss FRONT IN

Actieve wissel 77
Super bas-schakeling 78
Erstinbetriebnahme 78

L > links
R > rechts

These Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
