GEBRUIKSAANWIJZING HWA 4600 Niro EINHELL

Gebruiksaanwijzing Leidningswaterautomaat

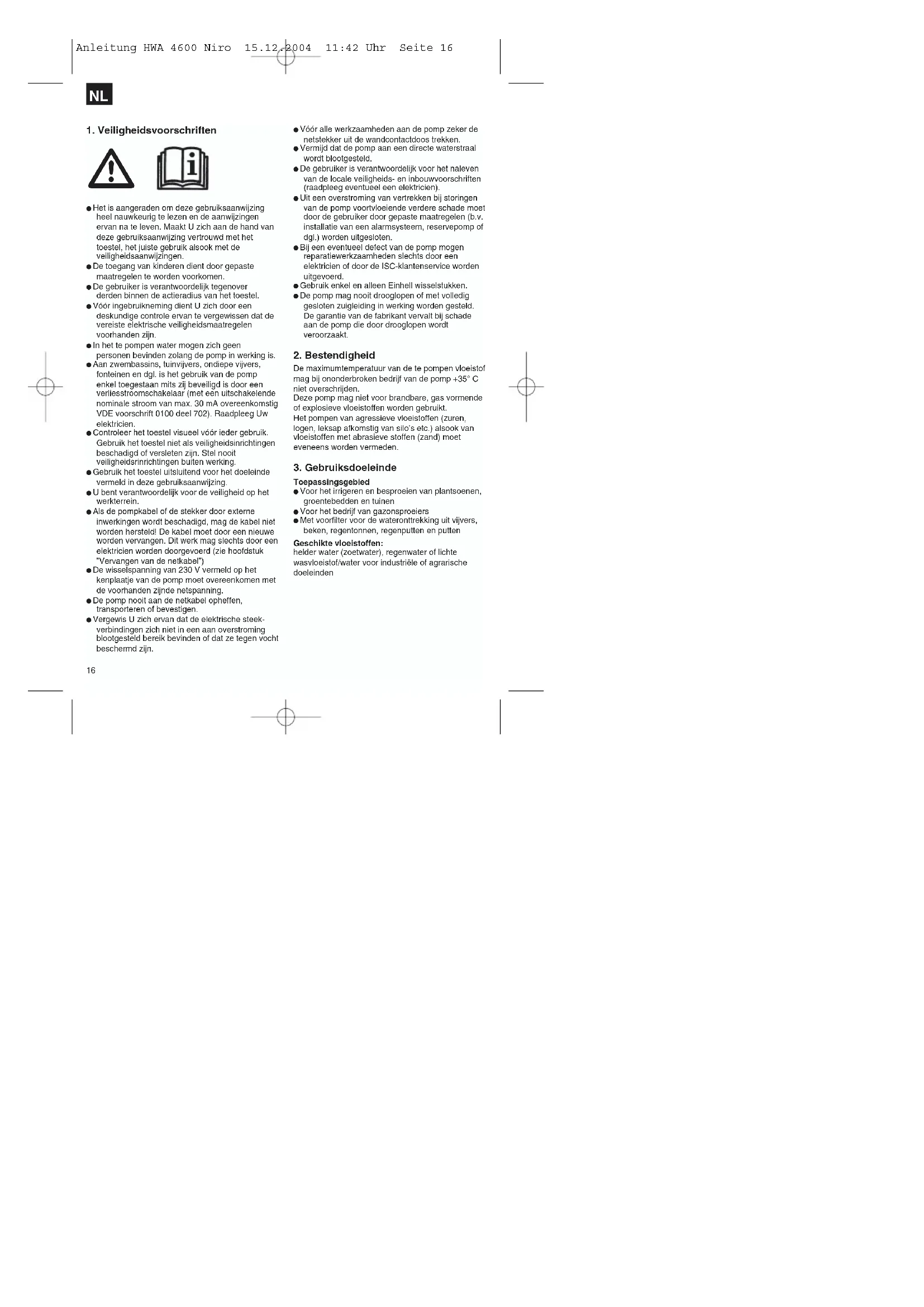

1. Veiligheidsvoorschriften

Het is aangeraden om deze gebruiksaanwijzing heel nauwkeurig te lezen en de aanwijzingen ervan na te leven. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsaanwijzingen. De toegang van kinderen dient door gepaste maatregelen te worden voorkomen. De gebruiker is verantwoordelijk tegenover derden binnen de actieradius van het toestel. Vóór ingebruikneming dient U zich door een deskundige controle ervan te vergewissen dat de vereiste elektrische veiligheidsmaatregelen voorhanden zijn. In het te pompen water mogen zich geen personen bevinden zolang de pomp in werking is. Aan zwembassins, tuinvijvers, ondiepe vijvers, fonteinen en dgl. is het gebruik van de pomp enkel toegestaan mits zij beveiligd is door een verliesstroomschakelaar (met een uitschakelende nominale stroom van max. 30 mA overeenkomstig VDE voorschrift 0100 deel 702). Raadpleeg Uw elektricien. Controleer het toestel visueel vóór ieder gebruik. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Stel nooit veiligheidsrinrichtingen buiten werking. Gebruik het toestel uitsluitend voor het doeleinde vermeld in deze gebruiksaanwijzing. U bent verantwoordelijk voor de veiligheid op het werkterrein. Als de pompkabel of de stekker door externe inwerkingen wordt beschadigd, mag de kabel niet worden hersteld! De kabel moet door een nieuwe worden vervangen. Dit werk mag slechts door een elektricien worden doorgevoerd (zie hoofdstuk ”Vervangen van de netkabel”) De wisselspanning van 230 V vermeld op het kenplaatje van de pomp moet overeenkomen met de voorhanden zijnde netspanning. De pomp nooit aan de netkabel opheffen, transporteren of bevestigen. Vergewis U zich ervan dat de elektrische steek- verbindingen zich niet in een aan overstroming blootgesteld bereik bevinden of dat ze tegen vocht beschermd zijn. Vóór alle werkzaamheden aan de pomp zeker de netstekker uit de wandcontactdoos trekken. Vermijd dat de pomp aan een directe waterstraal wordt blootgesteld. De gebruiker is verantwoordelijk voor het naleven van de locale veiligheids- en inbouwvoorschriften (raadpleeg eventueel een elektricien). Uit een overstroming van vertrekken bij storingen van de pomp voortvloeiende verdere schade moet door de gebruiker door gepaste maatregelen (b.v. installatie van een alarmsysteem, reservepomp of dgl.) worden uitgesloten. Bij een eventueel defect van de pomp mogen reparatiewerkzaamheden slechts door een elektricien of door de ISC-klantenservice worden uitgevoerd. Gebruik enkel en alleen Einhell wisselstukken. De pomp mag nooit drooglopen of met volledig gesloten zuigleiding in werking worden gesteld. De garantie van de fabrikant vervalt bij schade aan de pomp die door drooglopen wordt veroorzaakt.

De maximumtemperatuur van de te pompen vloeistof mag bij ononderbroken bedrijf van de pomp +35° C niet overschrijden. Deze pomp mag niet voor brandbare, gas vormende of explosieve vloeistoffen worden gebruikt. Het pompen van agressieve vloeistoffen (zuren, logen, leksap afkomstig van silo’s etc.) alsook van vloeistoffen met abrasieve stoffen (zand) moet eveneens worden vermeden.

3. Gebruiksdoeleinde

Toepassingsgebied Voor het irrigeren en besproeien van plantsoenen, groentebedden en tuinen Voor het bedrijf van gazonsproeiers Met voorfilter voor de wateronttrekking uit vijvers, beken, regentonnen, regenputten en putten Geschikte vloeistoffen: helder water (zoetwater), regenwater of lichte wasvloeistof/water voor industriële of agrarische doeleinden

5. Montage van de debietschakelaar

De elektrische verbinding tussen drukschakelaar en motor is reeds tot stand gebracht. Plaats de debietschakelaar op de drukaansluiting van de pomp en haal vervolgens de wartelmoer aan.

6. Gebruiksaanwijzingen

Het is principieel aangeraden om een voorfilter en een zuigset met zuigslang, zuigkorf en terugslagklep te gebruiken teneinde te voorkomen dat de pomp lang opnieuw moet aanzuigen en dat ze onnodig wordt beschadigd door stenen en vaste vreemde lichamen.

7. Elektrische aansluiting

De pomp moet worden aangesloten aan een wandcontactdoos met aardingscontact 230 V ~ 50 Hz. Beveiliging minstens 10 ampère. Het in- en uitschakelen gebeurt met behulp van de ingebouwde schakelaar. De ingebouwde motorveiligheidsschakelaar beschermt de motor tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld. Na het afkoelen wordt de pomp opnieuw automatisch ingeschakeld.

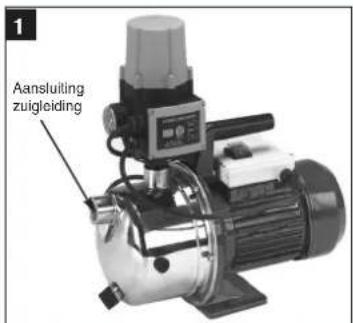

Een zuigslang (kunststofslang van minstens 3/4“ met versterking door spiraaldraad) rechtstreeks of via een schroefdraadnippel de zuigaansluiting (1“ IG) van de pomp op schroeven. (zie fig. 1) De gebruikte zuigslang moet liefst voorzien zijn van een zuigklep. Indien de zuigklep niet kan worden gebruikt, moet een terugslagklep in de zuigleiding worden geïnstalleerd. De zuigleiding vanaf het wateronttrekkingspunt tot naar de pomp stijgend plaatsen. Vermijdt zeker het plaatsen van de zuigleiding boven de hoogte van de pomp, luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigen. Zuig- en drukleiding aanbrengen zodat die geen mechanische druk uitoefenen op de pomp. De zuigklep moet diep genoeg in het water liggen zodat het drooglopen van de pomp door daling van het waterpeil wordt vermeden. Een lekke zuigleiding verhindert door lucht aanzuigen het aanzuigen van het water. Vermijdt het aanzuigen van vreemde voorwerpen (zand enz.); indien nodig een voorfilter aanbrengen.

HWA 4600 NIRO Netaansluiting: 230V ~ 50 Hz Opgenomen vermogen: 1125 W Wateropbrengst max. 4600 l/h Opvoerhoogte max. 48 m Manometerdruk max. 4,8 bar Zuighoogte max. 6 m Druk- en zuigaansluiting: 1” IG Watertemperatuur max. 35°C Aansluiting zuigleiding

9. Aansluiting van de drukleiding

De drukleiding (minstens 3/4” dik) moet rechtstreeks op de stromingsschakelaar worden aangesloten. Met behulp van overeenkomstige schroefstukken kan uiteraard een drukslang van 1/2” worden gebruikt. De wateropbrengst wordt door de kleinere drukslang gereduceerd.

10. Technische gegevens van de

stromingsschakelaar Netaansluiting : 230 V ~50 Hz Max. werkdruk : 10 bar Watertemperatuur : 60° C

11. Inbedrijfstelling

1. De pomp op een effen en vaste plaats zetten.

2. De zuigleiding bedrijfsklaar aanbrengen.

3. De elektrische aansluiting tot stand brengen.

4. De pomp aan de drukaansluiting met water

5. De drukleiding bedrijfsklaar aanbrengen.

6. De AAN / UIT schakelaar inschakelen (de

verklikker op de schakelaar gaat branden).

7. Alle bedrijfstoestanden worden aan de voorkant

van het toestel door lichtdioden aangeduid. Zodra het toestel aangesloten is op het stroomnet gaan de groene verklikker „power on“ alsook de gele verklikker „pump on“ branden. De laatstgenoemde duidt aan dat de pomp in werking is. De pomp blijft enkele seconden ingeschakeld teneinde het transportsysteem met water te vullen en de vereiste druk op te bouwen. Als de looptijd van de pomp niet volstaat om het water aan te zuigen, gaat de rode verklikker „failure“ branden. Blijf dan de restart-toets indrukken en wacht bij open gedraaide kraan tot de rode verklikker uitgaat. Naargelang de zuighoogte en de hoeveelheid lucht in de zuigleiding kan de eerste aanzuigbeurt ca. 0,5 tot 5 minuten duren. Als het aanzuigen langer duurt dient de pomp opnieuw met water te worden gevuld. Nadat het water met succes werd aangezogen laat u de „restart“- toets los. Draai vervolgens de waterkraan dicht. Het toestel zal de pomp uitschakelen zodra de maximumdruk is bereikt.

8. Tijdens het aanzuigen moeten de op de

drukleiding voorhanden zijnde afsluiters (sproeier, kleppen enz.) helemaal opengedraaid zijn zodat de in de zuigleiding aanwezige lucht vrij kan ontsnappen.

9. Als de automatische waterverdeler rechtstreeks

wordt aangesloten op een waterleiding waarin er reeds waterdruk aanwezig is, hoeft u de pomp enkel in te schakelen. In dit geval wordt de pomp automatisch ingeschakeld zodra de waterkraan, de sproeier enz. wordt opengedraaid, en terug uitgeschakeld zodra de watervloei wordt stopgezet. Let op! De automatische waterverdeler wordt slechts uitgeschakeld als de watervloei 100% wordt gestopt.

10. Als de automatische waterverdeler na gebruik

wordt verwijderd dient hij zeker weer met water te worden gevuld als hij opnieuw wordt aangesloten en in werking gesteld. Als de stroom voor korte tijd uitvalt, wordt de automatische waterverdeler automatisch ingeschakeld zodra de netspanning weer voorhanden is. In geval van bedrijfsstoringen zoals gebrek aan water, verstopping van de transportleiding enz. gaat de rode verklikker „failure“ branden en een foutmelding met nood- stop van de pomp teweegbrengen. Daardoor wordt het drooglopen van de pomp voorkomen. Na het verhelpen van de storing dient de reset- toets te worden ingedrukt tot de installatie haar normale bedrijfstoestand heeft bereikt.

12. Onderhoudsvoorschriften

De pomp is praktisch onderhoudsvrij. Het is echter aangeraden om de pomp regelmatig de controleren en in goede staat te houden teneinde een lange levensduur van de pomp te verzekeren. Let op! Vóór iedere onderhoudswerkzaamheid moet de pomp spanningsvrij worden geschakeld door de netstekker van de pomp uit de wandcontactdoos te trekken. Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard. Bij vorstgevaar moet de pomp volledig worden geleegd. Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen. Bij een eventuele verstopping van de pomp sluit U de drukleiding aan de waterleiding aan en

Anleitung HWA 4600 Niro 15.12.2004 11:42 Uhr Seite 1819 verwijdert U de zuigslang. Draai dan de kraan van de waterleiding open. Schakel de pomp herhaaldelijk voor ca. twee seconden in. Op die manier kunnen verstoppingen meestal worden verholpen.

13. Vervangen van de netkabel

Let op! De netstekker van de pomp uit de wandcontactdoos trekken. Indien de netkabel defect is, mag die slechts door een deskundige elektricien worden vervangen.

Motor start niet Oorzaken Verhelpen Geen netspanning Spanning controleren Pompwiel zit vast - motor werd door zijn Pomp uit elkaar halen en schoonmaken veiligheidsschakelaar uitgeschakeld Pomp zuigt niet aan Oorzaken Verhelpen Zuigklep niet in het water Zuigklep voldoende onderdompelen Pompkamer zonder water Water in de aanzuigaansluiting vullen Lucht in de zuigleiding Zuigleiding op dichtheid controleren Zuigklep lek Zuigklep reinigen Zuigkorf (zuigklep) verstopt Zuigkorf reinigen max. zuighoogte overschreden Zuighoogte controleren Onvoldoende wateropbrengst Oorzaken Verhelpen Zuighoogte te hoog Zuighoogte controleren Zuigkorf vervuild Zuigkorf reinigen Waterpeil daalt snel Zuigklep dieper plaatsen Wateropbrengst verminderd door verontreinigende stoffen Pomp reinigen en versleten stuk vervangen Motorbeveiligingsschakelaar schakelt de pomp uit Oorzaken Verhelpen Motor overbelast - wrijving door Pomp demonteren en reinigen, het vreemde stoffen te hoog aanzuigen van vreemde stoffen voorkomen (filter) Let op! De pomp mag niet drooglopen.

15. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden: Type van het toestel Artikelnummer van het toestel Ident-nummer van het toestel Wisselstuknummer van het benodigde stuk Anleitung HWA 4600 Niro 15.12.2004 11:42 Uhr Seite 2021

Anleitung HWA 4600 Niro 15.12.2004 11:42 Uhr Seite 3940 GARANTIE Op het in de handleiding genoemde toestel geven wij 2 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 2 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding. Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden. De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH.
