MANUALE UTENTE HWA 4600 Niro EINHELL

Istruzioni per l’uso Pompa ad intervento automatico per l`uso domestico

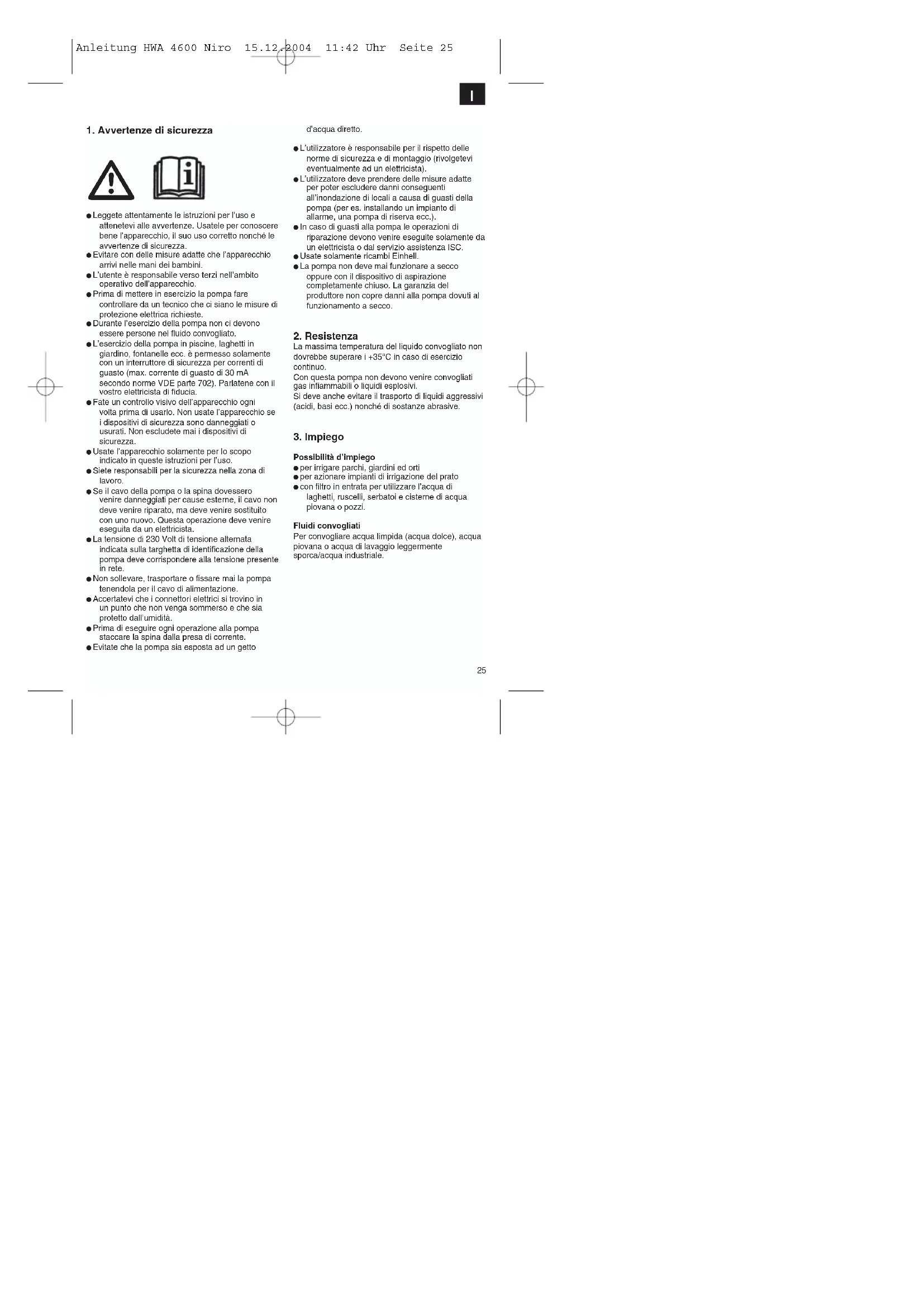

1. Avvertenze di sicurezza

Leggete attentamente le istruzioni per l’uso e attenetevi alle avvertenze. Usatele per conoscere bene l’apparecchio, il suo uso corretto nonché le avvertenze di sicurezza. Evitare con delle misure adatte che l’apparecchio arrivi nelle mani dei bambini. L’utente è responsabile verso terzi nell’ambito operativo dell’apparecchio. Prima di mettere in esercizio la pompa fare controllare da un tecnico che ci siano le misure di protezione elettrica richieste. Durante l’esercizio della pompa non ci devono essere persone nel fluido convogliato. L’esercizio della pompa in piscine, laghetti in giardino, fontanelle ecc. è permesso solamente con un interruttore di sicurezza per correnti di guasto (max. corrente di guasto di 30 mA secondo norme VDE parte 702). Parlatene con il vostro elettricista di fiducia. Fate un controllo visivo dell’apparecchio ogni volta prima di usarlo. Non usate l’apparecchio se i dispositivi di sicurezza sono danneggiati o usurati. Non escludete mai i dispositivi di sicurezza. Usate l’apparecchio solamente per lo scopo indicato in queste istruzioni per l’uso. Siete responsabili per la sicurezza nella zona di lavoro. Se il cavo della pompa o la spina dovessero venire danneggiati per cause esterne, il cavo non deve venire riparato, ma deve venire sostituito con uno nuovo. Questa operazione deve venire eseguita da un elettricista. La tensione di 230 Volt di tensione alternata indicata sulla targhetta di identificazione della pompa deve corrispondere alla tensione presente in rete. Non sollevare, trasportare o fissare mai la pompa tenendola per il cavo di alimentazione. Accertatevi che i connettori elettrici si trovino in un punto che non venga sommerso e che sia protetto dall’umidità. Prima di eseguire ogni operazione alla pompa staccare la spina dalla presa di corrente. Evitate che la pompa sia esposta ad un getto d’acqua diretto. L’utilizzatore è responsabile per il rispetto delle norme di sicurezza e di montaggio (rivolgetevi eventualmente ad un elettricista). L’utilizzatore deve prendere delle misure adatte per poter escludere danni conseguenti all’inondazione di locali a causa di guasti della pompa (per es. installando un impianto di allarme, una pompa di riserva ecc.). In caso di guasti alla pompa le operazioni di riparazione devono venire eseguite solamente da un elettricista o dal servizio assistenza ISC. Usate solamente ricambi Einhell. La pompa non deve mai funzionare a secco oppure con il dispositivo di aspirazione completamente chiuso. La garanzia del produttore non copre danni alla pompa dovuti al funzionamento a secco.

La massima temperatura del liquido convogliato non dovrebbe superare i +35°C in caso di esercizio continuo. Con questa pompa non devono venire convogliati gas infiammabili o liquidi esplosivi. Si deve anche evitare il trasporto di liquidi aggressivi (acidi, basi ecc.) nonché di sostanze abrasive.

Possibilità d’impiego per irrigare parchi, giardini ed orti per azionare impianti di irrigazione del prato con filtro in entrata per utilizzare l’acqua di laghetti, ruscelli, serbatoi e cisterne di acqua piovana o pozzi. Fluidi convogliati Per convogliare acqua limpida (acqua dolce), acqua piovana o acqua di lavaggio leggermente sporca/acqua industriale.

Il collegamento elettrico fra il pressostato ed il motore è già stato realizzato. Montate l’interruttore di flusso sull’attacco di pressione della pompa e poi serrate bene il dado a risvolto.

6. Avvertenze per l’operazione

Consigliamo fondamentalmente l’uso di un filtro in entrata e di un set di aspirazione con tubo aspirante, griglia di aspirazione e valvola antiritorno per evitare di dovere ripompare a lungo e che la pompa venga danneggiata da sassolini e da corpi estranei.

7. Allacciamento elettrico

L’allacciamento elettrico avviene ad una a una presa con contatto di terra da 230 V ( 50 Hz. Protezione di almeno 10 Amper. L’apparecchio si accende e si spegne tramite l’interruttore integrato. Grazie al controllo di temperatura integrato, il motore è protetto contro sovraccarico o bloccaggio. In caso di surriscaldamento il controllo temperatura spegne la pompa automaticamente e dopo il raffreddamento la pompa si riaccende da sola.

8. Tubo di aspirazione

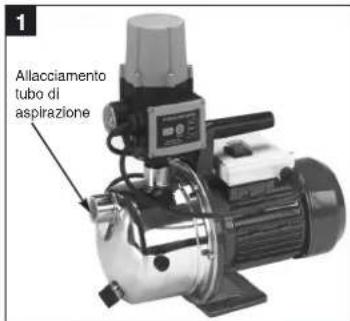

Avvitare un tubo di aspirazione (tubo flessibile in materiale plastico di almeno 3/4“ con spirale di rinforzo) all’attacco di aspirazione (1“ filetto interno) della pompa, direttamente o con un raccordo filettato. (vedi Fig. 1) Si consiglia di usare un tubo di aspirazione con valvola di aspirazione. Se non fosse possibile usare la valvola di aspirazione, si deve installare una valvola antiritorno nel tubo di aspirazione. Il tubo di aspirazione deve venire installato in senso ascendente tra il prelievo dell’acqua e la pompa. Evitate assolutamente la posa del tubo di aspirazione al di sopra dell’altezza della pompa. Eventuali bolle d’aria nel tubo di aspirazione rallentano o impediscono il processo di aspirazione. Il tubo di aspirazione e di mandata devono venire montati in maniera tale da non esercitare nessuna pressione meccanica sulla pompa. La valvola aspirante deve essere immersa nell’acqua ad una profondità tale da evitare un funzionamento a secco in caso di abbassamento del livello d’acqua. Se il tubo di aspirazione non è a tenuta, impedisce l’aspirazione dell’acqua visto che aspira aria. Evitate l’aspirazione di impurità (sabbia ecc.), se è necessario montate un filtro di ingresso.

HWA 4600 NIRO Tensione di rete: 230V ~ 50 Hz Potenza assorbita: 1125 W Portata mass 4600 l/h Prevalenza mass. 48 m Pressione di trasporto mass. 4,8 bar Altezza d’aspirazione 6 m Raccordo di mandata e d’aspirazione 1” IG Temperatura d’acqua mass. 35°C Allacciamento tubo di aspirazione

4. Caratteristiche tecniche:

9. Attacco del tubo di mandata

Il tubo di mandata (che dovrebbe essere almeno di 3/4“) deve venire collegato direttamente all’interruttore di flusso. Naturalmente può venire utilizzato un tubo di mandata flessibile di 1/2“ con i rispettivi raccordi a vite. Con un tubo di mandata più piccolo la portata viene ridotta.

10. Caratteristiche tecniche

dell’interruttore di flusso Presa di rete: 230 V ~ 50 Hz Pressione max. di esercizio 10 bar Temperatura dell’acqua 60°C

11. Messa in esercizio

2. Montare il tubo di aspirazione in modo che sia

3. Effettuare il collegamento elettrico

4. Riempire la pompa di acqua all’attacco di

5. Montare il tubo di mandata pronto per l’uso

6. Inserire l’interruttore di ON/OFF (la spia di

controllo dell’interruttore si illumina).

7. Tutti gli stati operativi vengono indicati sulla parte

anteriore dell’utensile tramite diodi luminosi. Non appena l’utensile è collegato all’alimentazione di corrente, si illuminano la spia di indicazione „Power ON“ come anche la spia gialla „Pump ON“. Quest’ultima indica l’esercizio della pompa. La pompa rimane inserita per alcuni secondi per riempire di acqua il sistema di convogliamento e creare la pressione necessaria. Se il tempo di ciclo della pompa non è sufficiente per aspirare l’acqua, allora si accende la spia rossa „Failure“. Tenete quindi premuto il tasto di „Restart“ ed attendete di nuovo, con il rubinetto aperto, che la spia rossa si spenga. Il primo ciclo di aspirazione può durare da ca. 0,5 a 5 minuti, a seconda dell’altezza di aspirazione e della quantità di aria nella tubazione di mandata. In caso di tempi di aspirazione maggiori la pompa deve venire riempita di nuovo di acqua. Dopo che si è riusciti ad aspirare l’acqua, si può mollare il tasto di „Restart“. Chiudete quindi il rubinetto dell’acqua. L’apparecchio disinserisce automaticamente la pompa una volta raggiunta la pressione massima.

8. Durante l’operazione di aspirazione gli elementi

di bloccaggio del tubo di mandata (ugello di spruzzo, valvole, ecc.) devono venire aperti completamente per permettere all’aria presente nel tubo di aspirazione di uscire liberamente.

9. Se la centralina idrica è collegata direttamente

ad una tubazione dell’acqua già sotto pressione, è sufficiente inserire la pompa. In questo caso la pompa si inserisce automaticamente quando viene aperto il rubinetto dell’acqua, dell’ugello di spruzzo ecc. e si disinserisce non appena si ferma il flusso dell’acqua. Attenzione! La centralina idrica si disinserisce solo quando il flusso dell’acqua si arresta al 100%.

10. Se la centralina idrica viene tolta dopo l’uso,

allora bisogna assolutamente riempirla di nuovo di acqua, quando viene collegata e messa di nuovo in esercizio. In caso di brevi cadute di corrente la centralina idrica si inserisce di nuovo automaticamente quando la tensione di rete è di nuovo presente. Nel caso di anomalie di funzionamento, come per esempio mancanza d’acqua, intasamento delle tubazioni ecc., si illumina la spia rossa „Failure“ che attiva una segnalazione di arresto d’emergenza della pompa. In questo modo si evita il funzionamento a secco della pompa. Dopo avere eliminato la causa dell’anomalia, si deve premere il tasto di reset fino a quando l’impianto abbia raggiunto il suo normale stato di esercizio.

12. Avvertenze di manutenzione

La pompa non richiede praticamente manutenzione. Per una lunga durata consigliamo tuttavia di controllarla regolarmente e di tenerla con cura. Attenzione! Prima di eseguire la manutenzione l’apparecchio non deve essere mai sotto tensione; a questo scopo staccare la spina dalla presa di corrente. Se la pompa non viene usata per un periodo piuttosto lungo e prima dell’inverno, essa deve venire lavata a fondo con acqua, svuotata completamente e tenuta all’asciutto. In caso di pericolo di gelo la pompa deve venire svuotata completamente. Se la pompa è stata ferma a lungo controllate che il rotore ruoti i modo corretto accendendo e spegnendo brevemente la pompa. Se la pompa è ostruita, collegate il tubo di mandata al tubo dell’acqua e togliete il tubo di

Anleitung HWA 4600 Niro 15.12.2004 11:42 Uhr Seite 2728 aspirazione. Aprite il tubo dell’acqua. Accendete più volte la pompa per ca. due secondi. In questo modo si può eliminare la maggior parte delle ostruzioni

13. Sostituzione del cavo di

alimentazione Attenzione, staccare l’apparecchio dalla presa di corrente! Se il cavo di alimentazione è difettoso, deve venire sostituito solamente da un elettricista.

Il motore non si accende Cause Rimedi manca la tensione di rete controllare la tensione ruota della pompa bloccata - è intervenuto smontare e pulire la pompa l’interruttore automatico La pompa non aspira Cause Rimedi valvola di aspirazione fuori dall’acqua mettere la valvola di aspirazione in acqua vano pompa senza acqua riempire di acqua l’attacco di aspirazione aria nel tubo di aspirazione controllare la tenuta del tubo di aspirazione valvola di aspirazione con perdite pulire la valvola di aspirazione griglia (valvola) di aspirazione ostruita pulire la griglia di aspirazione altezza di aspirazione eccessiva controllare l’altezza di aspirazione Portata insufficiente Cause Rimedi altezza d’aspirazione troppo alta verificare l’altezza d’aspirazione griglia sporca pulire la griglia livello d’acqua si abbassa velocemente mettere più bassa la valvola aspirante portata della pompa ridotta da parti difettose pulire la pompa e sostituire le parti difettose L’interruttore automatico spegne la pompa Cause Rimedi sforzo eccessivo del motore - attrito smontare e pulire la pompa eccessivo a causa di corpi estranei evitare che vengano aspirati corpi estranei (filtro) Attenzione! La pompa non deve funzionare senz’acqua.

15. Commissione dei pezzi di ricambio

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.
