BEDIENUNGSANLEITUNG HWA 4600 Niro EINHELL

Art.-Nr.: 41.768.34 I.-Nr.: 01014

HWA 4600 NIRO

D

1. Sicherheitshinweise

• Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.
• Der Zugriff von Kindem, ist durch geeignete Maßnahmen zu verhindern.
• Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
• Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Während des Betriebes der Pumpe dürfen sich Personen nicht im Fördermedium aufhalten.
  ● Das Betreiben der Pumpe an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sie bitte Ihren Elektrofachmann
• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.
• Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
• Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
• Sollte das Pumpenkabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgetauscht werden. Diese Arbeit darf nur durch einen Elektrofachmann ausgeführt werden.
  ● Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechselspannung muß der vorhandenen Netzspannung entsprechen.
  ● Die Pumpe niemals am Netzkabel anheben, transportieren oder befestigen.
• Stellen Sie sicher, dass die elektrische Stockverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.
• Vor jeder Arbeit an der Pumpe Netzstecker ziehen.

● Vermeiden Sie, dass die Pumpe einem direkten Wasserstrahl ausgesetzt wird.
- Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich (Fragen Sie eventuell einen Elektrofachmann).
- Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen.
- Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden.
● Verwenden Sie ausschließlich Einhell Ersatzteile.
- Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansaugleitung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

2. Beständigkeit

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.

Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

3. Verwendungszweck

Einsatzbereich

● Zum Bewässem und Gießen von Grünanlagen, Gemüsebeeten und Gärten

● Zum Betrieb von Rasensprengern

- Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlauge/ Brauchwasser

1. Technische Daten:

	HWA 4600 NIRO
Netzanschluss: 230V ~ 50 Hz
Aufnahmeleistung: 1125 W
Fördermenge max. 4600 l/h
Förderhöhe max. 48 m
Förderdruck max. 4,8 bar
Ansaughöhe max. 6 m
Druck und Sauganschluss: 1" IG
Wassertemperatur max. 35°C

5. Montage Durchflussschalter

● Die elektrische Verbindung zwischen Durchfluss-schalter und Motor ist bereits hergestellt.
- Selzen Sie bitte den Durchflussschalter auf den Druckanschluss der Pumpe und ziehen Sie anschließend die Überwurfmutter fest.

6. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfillers und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

Absicherung mindestens 10 Ampere.

● Die Ein-Ausschaltung erfolgt mit dem eingebauten Schalter.
- Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

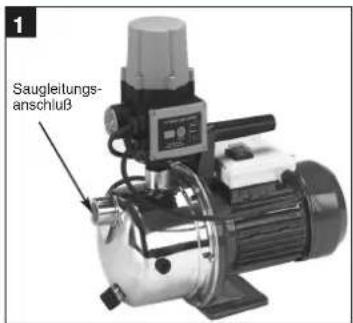

1 Saugleitungs- anschluß

7. Elektrischer Anschluss

- Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 230 V \~ 50 Hz.

8. Saugleitung

• Einen Saugschlauch (Kunststoffschlauch mind. 3/4" mit Spiralversteifung) direkt oder mit einem Gewindenippel an den Sauganschluss (1" IG) der Pumpe schrauben (siehe Bild 1).
• Der verwendete Saugschlauch sollte ein Saugventil haben. Falls das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden.
  ● Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.
  ● Saug- und Druckleitung sind so anzubringen, dass diese keinen mechanischen Druck auf die Pumpe ausüben.
• Das Saugventil sollte genügend tief im Wasser liegen, sodass durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.
• Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.
• Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.), falls notwendig ist ein Vorfilter anzu-bringen.

D

9. Druckleitungsanschluss

● Die Druckleitung (sollte mind. 3/4" sein) muss direkt am Durchflussschalter angeschlossen werden.

- Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2" Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.

10. Technische Daten des Durchflussschalters

Netzanschluss: 230V - 50Hz

Max. Betriebsdruck: 10 bar

Wassertemperatur: 60°C

11. Inbetriebnahme

1. Pumpe auf einen ebenen und festen Standort aufstellen
2. Saugleitung betriebsbereit anbringen
3. Elektrischen Anschluss herstellen
4. Pumpe mit Wasser auffüllen.
5. Druckleitung betriebsbereit anbringen
6. Den EIN/AUS Schalter einschalten (Kontrolleuchte am Schalter leuchtet)
7. Sämtliche Betriebszustände werden auf der Vorderseite des Gerätes durch Leuchtdioden angezeigt. Sobald das Gerät an die Stromversorgung angeschlossen ist, schaltet sich das grüne Anzeigelämpchen "Power" ein und das gelbe Lämpchen "On" leuchtet ebenfalls. Letztere zeigt den Pumpenbetrieb an. Die Pumpe bleibt einige Sekunden lang eingeschaltet, um das Fördersystem mit Wasser zu füllen und den erforderlichen Druck aufzubauen. Genügt die Laufzeit der Pumpe nicht, um das Wasser anzusaugen so leuchtet das rote Lämpchen "Failure" auf. Drücken Sie nun die "Restart"-Taste ständig und warten Sie erneut, bei geöffnetem Hahn auf das Erlöschen des roten Lämpchens. Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 - 5min. betragen. Bei längeren Ansaugzeiten sollte die Pumpe erneut mit Wasser aufgefüllt werden. Nachdem das Wasser erfolgreich angesaugt wurde, kann die "Restart" Taste losgelassen werden. Schließen Sie anschließend den Wasserhahn. Das Gerät schaltet die Pumpe beim Erreichen des Höchstdruckes automatisch ab.
8. Während des Ansaugvorgangs sind die in der

Druckleitung vorhandenen Absperrorgane (Spritzdüse, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.

1. Wird der Hauswasserautomat direkt an eine Wasserleitung angeschlossen, in der bereits Wasserdruck ansteht, muss die Pumpe nur eingeschaltet werden. In diesem Fall schaltet sich die Pumpe automatisch bei Öffnen des Wasserhahnäs, der Spritzdüse etc. ein und wieder aus, sobald der Wasserfluss gestoppt wird. Achtung! Der Hauswasserautomat schaltet sich nur dann aus, wenn der Wasserfluss 100% gestoppt wird.
2. Wird der Hauswasserautomat nach dem Einsatz wieder entfernt, so muß bei erneutem Anschluss und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden. Bei kurzfristigen Stromausfällen schaltet sich der Hauswasserautomat automatisch wieder ein, wenn die Netzspannung wieder vorhanden ist. Bei Betriebsstörungen wie Wassermangel, Verstopfung der Förderleitung usw. leuchtet das rote Lämpchen "Failure" auf und löst eine Störmeldung mit Not-Aus der Pumpe aus. Hierdurch wird ein Trockenlauf der Pumpe vermieden. Nachdem die Störungsursache behoben wurde, muss die Restart-Taste gedrückt werden, bis die Anlage ihren normalen Betriebszustand erreicht hat.

12. Wartungshinweise

• Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung!
  Vor jeder Wartung ist die Pumpe spannungsfrei zu Schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.
• Vor längerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzu-spülen, komplett zu entleeren und trocken zu lagern.
• Bei Frostgefahr muss die Pumpe vollkommen entleert werden.
• Nach längeren Stillstandzeiten durch kurzes Ein-Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.
• Bei eventueller Verstopfung der Pumpe, schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den

häufigsten Fällen beseitigt werden.

13. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, darf diese nur durch einen Elektro-Fachmann gewechselt werden.

D

5

D

14. Störungen

Kein Motoranlauf

Ursachen Beheben
Netzspannung fehlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen

Pumpe saugt nicht an

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluss lüllen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen
Saugventil undicht Saugventil reinigen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüfen

Fördermenge ungenügend

Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen

Thermoschalter schaltet die Pumpe ab

Ursache Beheben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen,Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindem(Filter)

Achtung!

Die Pumpe darf nicht trocken laufen.

15. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
  ● Ersatzteil-Nummer des erforderlichen Ersatzteils

1. Safety information

4. Technische gegevens:

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
⑥B declares conformity with the EU Directive and standards marked below for the article déclare la conformité suivante selon la
F directive CE et les normes concernant l'article verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
● declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
förklarar följande överensstämmels direktiv och standarder för artikeln
ilmoittaa seuraavaa Euroopan unionin direktiivien ja normien mukaista yhdenmukaisuutta tuotteelle
erklærer herved folgende samsvar med EU-direktiv og standarder for artikkel
①»заявляет о соответствии товара
HR izjavljuje sljedeću uskladjenost s odredbama i normama EU za artiki.
⑩ declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolul.

☐ Ürün ile ilgili olarak AB Yönetmellikleri ve Normları gereğince aşağıdaki uygunluk açıkla masını sunar.
© ολώνει την ακόλουθη συμφωνία συμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
(OK) attesterer folgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
© prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformítást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
pojasnjuje sledećo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrekbowy WE.
vydáva nasledujúce prehlásenie o zhode podl'a smernice EÚ a noriem pre výrobok.
ВО декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Hauswasserautomat HWA 4600 Niro

98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED 1999/5/EG

97/23/EG

Landau/Isar, den 14.12.2004

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 41.768.34 I.-Nr.: 01014 Archivierung: 4176830-43-4155050-E Subject to change without notice

GB WARRANTY CERTIFICATE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Vorausselzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Warung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstles oder die unten aufgeführte Serviceadresse.

ISC GmbH · International Service Center

⑤ Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigetigte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la LoI sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.
③ Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till återsändning är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Elter att den förbrukade utrustningen har lämnats in till en avfallstation kan den omhändertas i enligtet med gållande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjärpmedel utan elektriska komponenter vars syfte har vanil att komplettera den förbrukade utrustningen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Der Nachdruck oder sonstige Vorfallfälligung von Dokumentation und Begleipapieren der Produkte, auch auszugeweise ist nur mit ausdrücklicher Zustimmung der ISO GmbH zulässig.
