GEBRUIKSAANWIJZING PM001G MAKITA

Model: PM001G
Capaciteiten Luchtvolume 7,4 - 14,3 m		^3 /min*1
Luchtsnelheid (gemiddeld) 28,0 - 53,0 m/s
Luchtsnelheid (maximaal) 34,0 - 64,0 m/s
Inhoud van de tank 15 l
Totaal restvolume 50 ml of minder
Afmetingen (l x b x h)(met eindmondstuk)		320 mm x 600 mm x 690 mm
Nominale spanning Max. 36 V - 40 V gelijkspanning
Nettogewicht *2 11,9 kg
	*3 12,8 - 15,7 kg
Beschermingsklasse IPX4

• In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens kunnen van land tot land verschillen.

*1: De maximale luchtstroomsnelheid is 858 m ^3 /h.
*2: Gewicht met lege tank, zonder accu's, met pijpen, mondstuk en draagstel.
*3: De lichtste en zwaarste combinatie in gewicht volgens de EPTA-procedure 01/2014. Het gewicht kan verschillen afhankelijk van het/de hulpstuk(ken), waaronder de accu('s).

Toepasselijke accu's en laders

Accu	BL4040F / BL4050F / BL4080F
Lader	DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

- Sommige van de hierboven vermelde accu's en laders zijn mogelijk niet leverbaar afhankelijk van waar u woont.

⚠ WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.
⚠ WAARSCHUWING: Gebruik geen bekabelde voeding, zoals een draagbare voedingseenheid, met dit gereedschap.

Technische gegevens voor spuiten

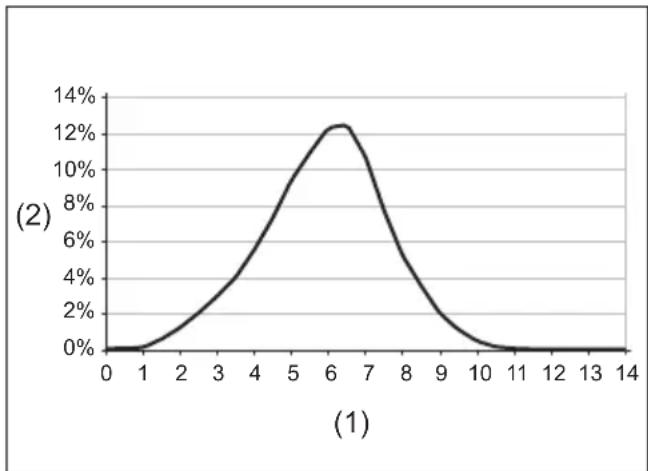

Horizontaal spuitbereik

(1) Afstand tot de spuitopening (m) (2) Percentage van

het middel dat op de grond komt

Druppelgrootte

Druppelgrootte met standaardsproeier

Stand van de instelknop	Dv 0.1	Dv 0.5	Dv 0.9
1	22 μm	57 μm	112 μm
2	37 μm	102 μm	251 μm
3	40 μm	111 μm	267 μm
4	42 μm	115 μm	280 μm

Druppelgrootte met ULV-sproeier

Stand van de instelknop	Dv 0.1	Dv 0.5	Dv 0.9
1 - 4	14 μm	41 μm	85 μm

Spuithoeveelheid per werkhouding

▶ Fig.1

Spuithoeveelheid met standaardsproeier

Stand van de instelknop	Hoek van het mondstuk
	-30° 0° 30°
1 0,23 l/min 0,	19 l/min 0,12 l/min
2 1,13 l/min 0,	71 l/min 0,34 l/min
3 1,37 l/min 0,	95 l/min 0,49 l/min
4 1,55 l/min 1,	21 l/min 0,51 l/min

Spuithoeveelheid met ULV-sproeier

Stand van de instelknop	Hoek van het mondstuk
	-30° 0° 30°
1 - 4 0,05 l/min	0,04 l/min	0,03 l/min

OPMERKING: De waarden van deze technische gegevens voor spuiten kunnen verschillen afhankelijk van de werkomstandigheden en omgevingstemperatuur.

Symbolen

Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Wees vooral voorzichtig en let goed op.

Lees de gebruiksaanwijzing.

Draag oog- en gehoorbescherming.

Gebruik een ademhalingbeschermingsapparaat.

Stel het gereedschap niet bloot aan vocht.

Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.

Draag veiligheidshandschoenen.

Draag veiligheidskleding.

Houd omstanders uit de buurt tijdens het spuiten.

Houd uw handen uit de buurt van draai- ende delen.

Lang haar kan verstrikt raken en ongelukken veroorzaken.

Houd omstanders uit de buurt.

Gewicht met een lege tank.

Ni-MH Li-ion

Alleen voor EU-landenAls gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.Gooi elektrische en elektronische appara- ten en accu's niet met het huisvuil weg!In overeenstemming met de Europese richtlijn inzake oude elektrische en elek- tronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzame- lingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt.Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.

Gegarandeerd geluidsvermogenniveau conform EU-richtlijn inzake geluidsemissie buitenhuis.

Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australië

Gebruiksdoeleinden

Het gereedschap is bedoeld om te vernevelen.

Geluidsniveau

De typische, A-gewogen geluidsniveaus zijn gemeten volgens ISO22868:

Geluidsdrukniveau ( L_pA ): 86,6 dB (A)

Onzekerheid (K): 2,2 dB (A)

Geluidsvermogenniveau (LWA): 103,6 dB (A)

Onzekerheid (K): 2,0 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

⚠ WAARSCHUWING: Draag gehoorbescherming.
⚠ WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.
⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens ISO22867:

Gebruikstoepassing: onbelaste werking

Trillingsemissie (a _h ): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

⚠ WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.
⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

⚠ WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een ruggedragen accuvernevelaar

⚠ WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het niet vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Algemene instructies

1. Om verzekerd te zijn van een correcte en veilige bediening moet de gebruiker deze gebruiksaanwijzing lezen, begrijpen en volgen om vertrouwd te raken met het hanteren van het gereedschap. Gebruikers die onvoldoende geïnformeerd zijn, lopen de kans zichzelf en anderen in gevaar te brengen als gevolg van een verkeerde hantering.
2. Het verdient aanbeveling het gereedschap uit-sluitend uit te lenen aan mensen die bewezen hebben ervaren te zijn in het hanteren van een vernevelaar.
3. Kinderen en jongeren onder de 18 jaar mogen niet worden toegestaan met het gereedschap te werken. Personen ouder dan 16 jaar mogen echter het gereedschap gebruiken in het kader van opleiding, maar uitsluitend onder rechtstreeks toezicht van een vakbekwame begeleider.
4. Gebruik uitsluitend gewasbeschermingsmiddelen die uitdrukkelijk door de fabrikant zijn goedgekeurd voor gebruik in een vernevelaar en die voldoen aan alle toepasselijke veiligheidsregels, normen en verordeningen.
5. Alle gebruikers en onderhoudsmonteurs

moeten worden opgeleid en bekend zijn met de correcte hanteringsprocedures voor de chemische middelen die worden gebruikt, en tevens met de regelgeving betreffende het weggooien van vloeibare chemische middelen.

1. Om het risico van letsel bij gebruik van chemische middelen te verkleinen, moet geschikte beschermingsmiddelen worden gedragen tijdens het vullen, gebruiken en reinigen van de vernevelaar. Houd u altijd aan alle instructies van de fabrikant van het chemische middel betreffende goede oog-, huid- en ademhalingsbescherming.
2. Wanneer giftige chemische middelen worden gebruikt, moeten de gebruiker en eventuele omstanders mogelijk goed passende ademhalingsapparatuur gebruiken voor de chemische middelen die worden gebruikt. Raadpleeg het etiket van het chemisch middel. Het inademen van giftige chemische middelen kan leiden tot ernstig of fataal letsel.

Bedoeld gebruik van het gereedschap

1. Het gereedschap is uitsluitend bedoeld voor het spuiten van chemische middelen en andere vloeistoffen ter bestrijding van ongedierte en onkruiden in boomgaarden, bloemperken en groentetuinen, op struiken en bomen, en op gewassen zoals koffie, tabak en katoen. Het is tevens nuttig bij het onderhoud van jonge bomen om de schorskever en ander ongedierte en plantenziekten te bestrijden. Gebruik het nooit voor enig ander doel.

Instructie

1. Lees de instructies aandachtig door. Zorg dat u vertrouwd bent met de bedieningsorganen en het juiste gebruik van het gereedschap.
2. Laat in geen geval kinderen, personen met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en personen die deze gebruiksaanwijzing niet gelezen hebben, het gereedschap gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
3. Bedien het gereedschap nooit in de buurt van andere personen, met name kinderen, of huisdieren.
4. Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en gevaren die personen of hun eigendommen kunnen overkomen.

Voorbereidingen

1. Draag tijdens het gebruik van het gereedschap altijd stevige schoenen en een lange broek.
2. Draag geen losse kleding of sieraden die in de luchtinlaat gezogen kunnen worden. Houd lang haar uit de buurt van de luchtinlaten.
3. Om irritatie door stof te voorkomen, adviseren wij u een gezichtsmasker te dragen.
4. Draag tijdens gebruik van het gereedschap altijd slipvast veiligheidsschoeisel. Slipvaste, dichte veiligheidsschoenen of -laarzen verlagen de kans op letsel.
5. Draag altijd rubberhandschoenen en rubberlaarzen die bestand zijn tegen chemische middelen wanneer u met het gereedschap werkt.

Hanteren van chemische middelen

1. Sommige chemische middelen kunnen giftige en/of bijtende stoffen bevatten. Dergelijke chemische middelen kunnen gevaarlijk zijn en ernstig of fataal letsel veroorzaken bij mensen en dieren, en/of ernstige schade veroorzaken aan planten en het milieu. Vermijd rechtstreekse aanraking van chemische middelen. Volg de instructies van de fabrikant van het chemische middel betreffende aanraking van het middel.
2. Lees het etiket en de gebruiksaanwijzing van de fabrikant elke keer voordat u het chemische middel mengt of gebruikt en vóór u het opbergt of weggooit. Een onzorgvuldige of onjuiste hantering kan leiden tot ernstig of fataal letsel.
3. Lees het etiket op de fles/jerrycan van het chemisch middel voordat u het gebruikt. Chemische middelen zijn geclassificeerd in categorieën van giftigheid. Elke categorie heeft zijn eigen unieke hanteringsvoorwaarden. Maak uzelf bekend met de voorwaarden van de categorie van het chemisch middel dat u gebruikt. Chemische middelen mogen uitsluitend worden gebruikt door personen die zijn opgeleid in de hantering ervan en in de toepasselijke eerstehulpverlening.
4. Chemische middelen kunnen bij verkeerd gebruik schadelijk zijn voor mensen, dieren en het milieu. Het is verstandig om bepaalde chemische middelen die bijtend, corrosief of giftig zijn niet te gebruiken in dit gereedschap.
5. Meng alleen bestrijdingsmiddelen die compatibel zijn met elkaar. Verkeerde mengsels kunnen giftige dampen veroorzaken. Verzeker u tijdens het hanteren en spuiten van chemische middelen ervan dat u werkt in overeenstemming met de lokale wet- en regelgeving betreffende milieubescherming. Spuit niet wanneer er veel wind staat. Om het milieu te beschermen, gebruikt u alleen de aanbevolen dosering.
6. Vermijd uw mond te openen, zoals bij eten, drinken of roken, tijdens het hanteren van chemische middelen of tijdens het spuiten. Blaas met uw mond nooit door mondstukken, buizen, pijpen of enig ander onderdeel. Hanteer chemische middelen in een goed geventileerde ruimte en draag daarbij geschikte beschermende kleding en veiligheidsuitrusting.
7. Bewaar of transporteer chemische middelen niet tezamen met voedsel, drinken of medicijnen, en hergebruik een fles/jerrycan van chemische middelen nooit voor enig ander doel. Giet vloeibare chemische middelen niet in een andere fles/jerrycan, met die name voedsel of drinken.
8. Houd het etiket van het middel bij de hand om te lezen of te laten zien aan de persoon die u raadpleegt. Ruim gemorst chemisch middel onmiddellijk op. In het geval een chemisch middel per ongeluk is aangeraakt of ingeslikt, of in het geval uw kleding ermee verontreinigd is geraakt, stopt u onmiddellijk met werken en raadpleegt u de instructies van de fabrikant van het chemisch middel. Als u twijfelt over

wat u moet doen, vraagt u een arts of antigif-centrum om advies.

1. Gooi eventuele restanten weg in overeenstemming met de wet- en regelgeving voor de regio waarin u woont.
2. Houd chemische middelen buiten het bereik van kinderen, onbevoegde personen en dieren. Indien niet in gebruik, bewaar chemische middelen op een veilige en afgesloten plaats. Volg de aanbevelingen van de fabrikant voor correcte bewaring.

Mengsels met chemische middelen bereiden

1. Bereid de chemische oplossing door de instructies van de fabrikant van de chemische middelen te volgen.
2. Bereid slechts voldoende oplossing voor de geplande werkzaamheden zodat geen mengsel overblijft.
3. Meng chemische middelen alleen door de instructies te volgen. Verkeerde mengsels kunnen giftige dampen veroorzaken.
4. Spuit nooit onverdunde chemische middelen.
5. Bereid de oplossing en vul de fles/jerrycan op een goed geventileerde plaats of buitenshuis.

Chemische middelen bewaren

1. Bewaar een spuitoplossing niet langer dan één dag in de fles/jerrycan.
2. Bewaar en transporteer een spuitoplossing altijd in een goedgekeurde fles/jerrycan.
3. Bewaar of transporteer een spuitoplossing nooit in een fles/jerrycan die bedoeld is voor voedsel, drinken of diervoer.
4. Bewaar of transporteer een spuitoplossing niet tezamen met voedsel, drinken of diervoer.
5. Houd een spuitoplossing buiten het bereik van kinderen, onbevoegde personen en dieren.
6. Bewaar een spuitoplossing in een afgesloten ruimte die beveiligd is tegen onbevoegd gebruik.

Chemische middelen weggooien

1. Gooi restanten van chemische middelen of verontreinigde spoeloplossingen nooit weg in een sloot, afvoerkanaal, riool, straatgoot, mangat en dergelijk.
2. Wanneer u een verontreinigd spoeloplossing weggooit, houdt u zich aan alle toepasselijke wet- en regelgeving en verordeningen.
3. Houd u exact aan de voorzorgsmaatregelen in de instructies van de fabrikant van het chemisch middel.

De tank vullen

1. Verzeker u ervan dat de aftapkraan en mondstukkraan dicht staan.
2. Voordat u de vernevelaar met chemische middelen gebruikt, vult u de tank met vers water om er zeker van te zijn dat u het apparaat correct hebt gemonteerd en test het spuiten. Controleer op dat moment tevens op lekkages. Nadat u goed vertrouwd bent met de bediening van de vernevelaar, volgt u de normale bedieningsprocedures.

3. Vul de tank op een goed geventileerde plaats of buitenshuis.

4. Gebruik geen ontvlambare stoffen in de vernevelaar waardoor een explosie kan worden veroorzaakt die kan leiden tot ernstig of fataal letsel.

5. Gebruik geen bijtende of corrosieve materialen in de vernevelaar die het gereedschap kunnen beschadigen.
6. Gebruik geen vloeistof met een temperatuur hoger dan 50 °C om de kans op verbranding en schade aan het gereedschap te verkleinen.
7. Plaats de vernevelaar op een horizontale ondergrond wanneer u de tank gaat vullen. Om het risico van verontreiniging van de omgeving te verkleinen, let u erop de tank niet te ver te vullen met chemische oplossing.
8. Om het risico van letsel te verkleinen, mag u de tank niet vullen terwijl u het gereedschap op uw rug draagt.
9. Als u de fles/jerrycan met de oplossing vult via een slang bevestigd aan een centrale water-toevoer, zorgt u ervoor dat het uiteinde van de slang niet in de oplossing steekt om het risico van terugstromen te verkleinen.
10. Bereken de correcte hoeveelheid benodigde chemische oplossing zodat deze in één keer volledig wordt opgebruikt zonder dat extra oplossing overblijft in de tank.
11. Draai na het vullen de tankdop stevig vast.
12. Controleer tijdens het vullen en tijdens gebruik op lekkages. Een lek in de tank of een loszit-tende koppeling kan uw kleding doordrenken met oplossing die in aanraking komt met uw huid.
13. Vul de tank met een hoeveelheid vloeistof die geschikt is voor het lichaamsformaat of de sterkte van de gebruiker.

Bediening

1. Schakel het gereedschap uit, verwijder de accu's en verzeker u ervan dat alle bewegende delen volledig tot stilstand zijn gekomen:

2. iedere keer als u het gereedschap onbeheerd achterlaat;
   • voordat u een verstopping opheft;

3. voordat u het gereedschap controleert, reinigt of er werkzaamheden aan gaat verrichten; of

4. als het gereedschap abnormaal begint te trillen.

5. Gebruik het gereedschap alleen bij daglicht of helder kunstlicht.

6. Reik niet te ver en zorg altijd voor een stevige stand en goede lichaamsbalans.
7. Zorg altijd dat u stevig staat op hellingen.
8. Loop gewoon en ren niet.
9. Zorg ervoor dat alle koelluchtinlaten vrij zijn van vuil.
10. Spuit nooit in de richting van omstanders.
11. Gebruik het gereedschap in een aanbevolen stand en op een stevige ondergrond.
12. Gebruik het gereedschap niet op hoge plaatsen.

13. Richt het mondstuk nooit op iemand in de buurt tijdens het gebruik van het gereedschap.

14. Blokkeer nooit de aanzuigopening en/of de neveluitblaasopening.

- Wees voorzichtig dat de aanzuigopening of neveluitblaasopening niet verstopt raken met stof of vuil tijdens gebruik op een stoffige plaats.

- Gebruik geen andere mondstukken dan die worden aanbevolen door Makita.

1. Gebruik het gereedschap niet vlakbij een openstaand raam, enz.

2. Wij adviseren u het gereedschap alleen op redelijke tijdstippen te gebruiken - niet vroeg in de ochtend of laat in de avond wanneer overlast voor anderen kan ontstaan.

3. Als het gereedschap tegen een vreemd voorwerp stoot of een vreemd geluid maakt of begint te trillen, schakelt u het gereedschap onmiddellijk uit. Verwijder de accu's vanaf het gereedschap en inspecteer het gereedschap op beschadigingen voordat u het gereedschap weer start en gebruikt. Als het gereedschap beschadigd is, vraagt u uw erkende Makita-servicecentrum het te repareren.

4. Steek geen vingers of andere voorwerpen in de aanzuigopening of neveluitblaasopening.

5. Voorkom onbedoeld starten. Verzeker u ervan dat de schakelaar in de uit-stand staat alvorens de accu's aan te brengen of het gereedschap op te pakken of te dragen. Door het gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongevallen sterk toe.

6. Gebruik het gereedschap niet in de buurt van ontvlambare materialen.

7. Vermijd langdurig gebruik van het gereedschap in een koude omgeving.

8. Gebruik het gereedschap niet wanneer de kans op bliksem bestaat.

9. Als u het gereedschap op een modderige ondergrond, natte helling of gladde plaats gebruikt, let u erop dat u stevig staat.

10. Gebruik het gereedschap niet bij slecht weer waarin het zicht beperkt is. Als u zich hier niet aan houdt, kan dat een val of verkeerde bediening veroorzaken als gevolg van het slechte zicht.

11. Dompel het gereedschap niet onder in een waterplas.

12. Laat het gereedschap niet onbeheerd buiten in de regen staan.

13. Gebruik het gereedschap niet in de sneeuw.

14. Houd tijdens gebruik de kabel uit de buurt van obstakels. Als de kabel vast blijft haken achter obstakels, kan ernstig letsel worden veroorzaakt.

15. Vermijd werken bij vorst omdat de vloeistof in de tank kan bevriezen.

Na gebruik

1. Was uzelf altijd grondig met water en zeep na het spuiten of hanteren van chemische middelen. Ga onmiddellijk onder de douche en was alle beschermende kleding apart van andere kleding. Volg alle aanvullende aanbevelingen

van de fabrikant van het chemisch middel.

1. Leeg, spoel een reinig de tank en zeef na elk gebruik. Dit helpt voorkomen dat de oplossing kristalliseert, waardoor later verstoppingen en chemische schade aan het gereedschap kunnen ontstaan. Daarnaast kunnen restanten van chemische middelen ongewenste effecten hebben tijdens de volgende spuitwerkzaamheden met een ander soort chemisch middel (bijvoorbeeld restanten van een onkruidverdelgingsmiddel kunnen planten die worden bespoten met een bestrijdingsmiddel beschadigen of doden).

2. Berg het gereedschap niet op terwijl er nog in de tank zit.

Onderhoud en opslag

1. Zorg ervoor dat alle moeren, bouten en schroeven stevig vastgedraaid zijn om er zeker van te zijn dat het gereedschap altijd veilig kan worden gebruikt.

2. Als de onderdelen versleten of beschadigd zijn, vervangt u deze door onderdelen geleverd door Makita.

3. Berg het gereedschap op een droge plaats op buiten het bereik van kinderen.

4. Wanneer u het gereedschap stopt voor inspectie, onderhoud, opslag of het verwisselen van accessoires, schakelt u het gereedschap uit en verzekert u zich er eerst van dat alle bewegende delen volledig tot stilstand zijn gekomen en verwijdert u daarna de accu's. Laat het gereedschap afkoelen voordat u enige werkzaamheden aan het gereedschap uitvoert. Onderhoud het gereedschap zorgvuldig en houd het schoon.

5. Laat het gereedschap altijd eerst afkoelen voordat u het opbergt.

6. Stel het gereedschap niet bloot aan regen. Bewaar het gereedschap binnenshuis.

7. Wanneer u het gereedschap optilt, moet u uw knieën buigen en bent u voorzichtig uw rug niet te bezeren.

8. Wanneer u het gereedschap wast, zorgt u ervoor dat geen water kan binnendringen in de elektrische delen, zoals de accu, motor en aansluitingen.

9. Wanneer u het gereedschap opbergt, vermijdt u direct zonlicht en regen, en bergt u het op een plaats op die niet heet of vochtig wordt.

10. Wanneer u het gereedschap draagt, verzekert u zich ervan het gereedschap stevig vast te houden.

11. Wanneer u het gereedschap draagt, bent u voorzichtig dat de kabel niet blijft haken achter obstakels.

Gebruik en verzorging van gereedschap dat op een accu werkt

1. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.

2. Gebruik elektrisch gereedschap uitsluitend met de daarvoor bestemde accu. Gebruik van

andere accu's kan gevaar voor letsel of brandgevaar opleveren.

1. Als de accu niet wordt gebruikt, houdt u deze uit de buurt van metalen voorwerpen, zoals paperclips, muntgeld, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan leiden tot brandwonden of brand.
2. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking! Als u er per ongeluk mee in aanraking komt, spoelt u het er met water af. Als de vloeistof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.
3. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.
4. Stel een accu of gereedschap niet bloot aan vuur of buitensporige temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kunnen een explosie veroorzaken.
5. Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en de kans op brand vergroten.

Elektrische veiligheid en accu

1. Werp de accu('s) niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.
2. Open of vervorm de accu('s) niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.
3. Laad de accu niet op in de regen of op een natte plaats.
4. Laad de accu niet buitenshuis op.
5. Raak de lader, inclusief de stekker en de contacten van de lader, niet met natte handen aan.
6. Vervang de accu niet met natte handen.
7. Vervang de accu niet in de regen.
8. Laat de aansluitpunten van de accu niet nat worden met een vloeistof, zoals water, en dompel de accu niet onder. Laat de accu niet in de regen liggen en laad of berg de accu niet op een vochtige of natte plaats op. Als de aansluitpunten nat worden of vloeistof binnendringt in de accu, kan kortsluiting ontstaan in de accu en bestaat de kans op oververhitting, brand of explosie.
9. Nadat de accu vanaf het gereedschap of de acculader is verwijderd, verzekert u zich ervan deze op een droge plaats op te bergen.
10. Als de accu nat wordt, laat u het water eruit lopen en veegt u hem af met een droge doek. Laat de accu volledig drogen op een droge plaats voordat u hem gebruikt.

Reparatie

1. Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik

maakt van uitsluitend identieke vervangings-onderdelen. Zo bent u ervan verzekerd dat de veiligheid van het elektrisch gereedschap behouden blijft.

1. Repareer nooit een beschadigde accu. Het repareren van een accu mag uitsluitend worden uitgevoerd door de fabrikant of een erkend servicecentrum.

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu niet uit elkaar en saboteer hem niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen is terechtgeko- men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.
2. Werp de accu nooit in het vuur, ook niet wan- neer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Laat de accu niet vallen, sla er geen spijker in, snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp. Dergelijke handelingen kunnen leiden tot brand, buitensporige hitte of een explosie.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen.

Houd u tevens aan mogelijk strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.
2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita zijn aanbevolen. Als de accu's worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
3. Als u het gereedschap gedurende een lange tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.
5. Raak de aansluitpunten van het gereedschap niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.
6. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar- door brandwonden of persoonlijk letsel kunnen ontstaan.
7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
8. Houd de accu uit de buurt van kinderen. BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en

laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

1. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
2. Laad de accu op bij een omgevingstemperatuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.
3. Als de accu niet wordt gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
4. Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken.

MONTAGE

LET OP: Verzeker u er altijd van dat alle accu's zijn verwijderd voordat u enige werkzaamheden aan de machine gaat uitvoeren. Als u niet alle accu's verwijdert, kan dat leiden tot ernstig persoonlijk letsel als gevolg van onbedoeld starten.

De blaaspijpen aanbrengen

1. Draai de klemschroef los.
   ▶ Fig.2: 1. Klemschroef
2. Monteer de bedieningshandgreep aan de zwenkpijp en draai de klemschroef vast. Verzeker u ervan de bedieningshandgreep niet verder naar voren te verplaatsen dan de pijlmarkeringen.
   ▶ Fig.3: 1. Bedieningshandgreep 2. Zwenkpijp 3. Klemschroef 4. Pijlmarkeringen

KENNISGEVING: Wees voorzichtig de kabel van de bedieningshandgreep niet te verdraaien wanneer u de bedieningshandgreep aanbrengt op de zwenkpijp.

1. Draai de schroef van de slangklem los en bevestig daarna de slangklem aan het eindmondstuk. Lijn de groeven op het eindmondstuk uit met de uitsteeksels op de zwenkpijp, bevestig vervolgens het eindmondstuk aan de zwenkpijp en draai ten slotte de schroef van de slangklem vast.
   ▶ Fig.4: 1. Eindmondstuk 2. Slangklem 3. Zwenkpijp 4. Groef 5. Uitsteeksel 6. Schroef
2. Draai de schroef van de slangklem los, bevestig vervolgens de mondstukkraan aan de slangklem en bevestig ten slotte de slangklem aan de flexibele pijp. Bevestig de zwenkpijp aan de flexibele pijp en draai daarna de schroef van de slangklem vast.
   ▶ Fig.5: 1. Zwenkpijp 2. Mondstukkraan 3. Slangklem 4. Flexibele pijp 5. Schroef
3. Draai de schroef van de slangklem los en breng daarna de slangklem aan op de flexibele pijp. Bevestig de flexibele pijp aan de elleboogpijp en draai daarna de schroef van de slangklem vast.
   ▶ Fig.6: 1. Flexibele pijp 2. Slangklem 3. Elleboogpijp

KENNISGEVING: Verzeker u ervan dat de schroef van de slangklem niet naar buiten gericht is, zoals aangegeven in de afbeelding. ▶ Fig.7: 1. Schroef

1. Klem de bedieningskabel in de kabelklemmen.

▶ Fig.8: 1. Kabelklem 2. Bedieningskabel

KENNISGEVING: Verzeker u ervan dat de bedieningskabel stevig is bevestigd aan de kabelhouder.

De heupgordel en het schouderdraagstel afstellen

1. Plaats het gereedschap op uw rug, sluit de gesp van de heupgordel en stel daarna de lengte van de heupgordel af.

▶ Fig.9: 1. Gesp
2. Stel de lengte van het schouderdraagstel af.
▶ Fig.10: 1. Schouderdraagstel

De positie van de bedieningshendel afstellen

Draai de klemschroef los. Verplaats de bedieningshand- greep langs de zwenkpijp naar de meest comfortabele positie en draai daarna de klemschroef vast.

Verplaats de handgreep niet tot voorbij de pijlmarkeringen.

▶ Fig.11: 1. Bedieningshandgreep 2. Zwenkpijp 3. Klemschroef 4. Pijlmarkeringen

De diffusor aanbrengen

U kunt de nevel verstrooien door de diffusor aan te brengen op het eindmondstuk, zoals aangegeven in de afbeelding.

De deflector aanbrengen

Optioneel accessoire

U kunt de nevel naar boven en naar beneden afbuigen door de deflector aan te brengen op het eindmondstuk, zoals aangegeven in de afbeelding.

▶ Fig.13: 1. Deflector

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Verzeker u er altijd van dat het gereedschap is uitgeschakeld en alle accu's zijn verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

⚠ LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
LET OP: Houd het apparaat en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het apparaat en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen waardoor het apparaat of de accu kan worden beschadigd of persoonlijk letsel kan worden veroorzaakt.
LET OP: Zorg dat u voor gebruik het accudeksel stevig afsluit. Anders zou er modder, vuil en water in kunnen komen en het gereedschap of de accu kunnen beschadigen.
⚠ LET OP: Schuif de accu altijd volledig naar binnen totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het apparaat vallen en letsel veroorzaken bij u of anderen in uw omgeving.
LET OP: Druk de accu er niet met kracht in. Als de accu er niet soepel in schuift, houdt u die waarschijnlijk in de verkeerde stand.
LET OP: Houd het accudeksel stevig vast tijdens het aanbrengen of verwijderen van de accu.

De accu aanbrengen:

1. Trek de vergrendelhendel omhoog en open daarna het accudeksel.
   ▶ Fig.14: 1. Vergrendelhendel 2. Accudeksel
2. Lijn de lip op de accu uit met de gleuf in het apparaat en schuif daarna de accu erin tot deze met een klikgeluid op zijn plaats wordt vergrendeld.
   ▶ Fig.15: 1. Accu
3. Sluit het accudeksel en duw erop totdat hij wordt vergrendeld met de borghendel.

De accu verwijderen:

1. Trek de vergrendelhendel omhoog en open het accudeksel.
2. Trek de accu uit het apparaat terwijl u de knop aan de voorkant van de accu verschuift.

▶ Fig.16: 1. Accu

1. Sluit het accudeksel.

Accucontroleknop

U kunt de resterende acculading controleren door op de accucontroleknop te drukken.

▶ Fig.17: 1. Accu-indicatorlampje

1. Accucontroleknop

Toestand van accu-indicator Resterende			acculading
[terrel]Aan Uit	[terrel]	[tercal]Knippert
			50% tot 100%
Aan Uit		Knippert
			20% tot 50%
			0% tot 20%

Aan Uit

OPMERKING: De indicatorlampjes voor de resterende acculading dienen slechts ter referentie. De daadwerkelijke acculading kan verschillen afhankelijk van de gebruiksomstandigheden en omgevingstemperatuur.

OPMERKING: Tijdens het gebruik van het gereedschap branden de indicatorlampjes niet, ook niet als u op de testknop drukt.

OPMERKING: De indicatorlampjes gaan automatisch na enkele seconden uit.

OPMERKING: Als twee accu's zijn aangebracht, wordt eerst de rechter accu gebruikt.

OPMERKING: Als twee accu's zijn aangebracht, schakelt de machine automatisch over op de andere accu wanneer de eerste accu leeg raakt.

De resterende acculading controleren

Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedurende enkele seconden.

▶ Fig.18: 1. Indicatorlampjes 2. Testknop

Indicatorlampjes Resterende			acculading
Brandt Uit	Knippert	[Boxal]
	[Boxal]		75% tot 100%
	[Boxal]		50% tot 75%
	[Boxal]		25% tot 50%
	[Boxal]		0% tot 25%
	[Boxal]		Laad de accu op.
	[Boxal]		Er kan een storing zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanneer het accubeveiligingssysteem in werking is getreden.

Beveiligingssysteem voor gereedschap/accu

Het gereedschap is uitgerust met een beveiligingssysteem voor gereedschap/accu. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld:

Overbelastingsbeveiliging

Als het gereedschap of accu wordt gebruikt op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch en knippert de aan-uitlamp groen. Wanneer dat gebeurt, schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om het weer te starten.

Oververhittingsbeveiliging

Wanneer het gereedschap oververhit is, stopt het gereedschap automatisch en gaat de aan-uitlamp rood branden. In dat geval laat u het gereedschap en de accu afkoelen, voordat u het gereedschap opnieuw inschakelt.

OPMERKING: Wanneer de accu oververhit is, knippert de aan-uitlamp rood.

Beveiliging tegen te ver ontladen

Als de acculading onvoldoende is, stopt het gereedschap automatisch en knippert de aan-uitlamp rood. Verwijder in dat geval de accu vanaf het gereedschap en laad de accu op of vervang de accu door een volledig opgeladen accu.

Beveiliging tegen andere oorzaken

Het beveiligingssysteem is ook ontworpen voor andere oorzaken die de machine kunnen beschadigen, en zorgt ervoor dat de machine automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te heffen, wanneer de machine tijdelijk is onderbroken of tijdens het gebruik is gestopt.

1. Schakel de machine uit en schakel hem daarna weer in om hem opnieuw te starten.
2. Laad de accu('s) op of vervang hem/ze door (een) opgeladen accu('s).
3. Laat de machine en accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligings- systeem is gereset, neemt u contact op met uw lokale Makita-servicecentrum.

KENNISGEVING: Als het gereedschap stopt als gevolg van een oorzaak die niet hierboven wordt beschreven, raadpleegt u het hoofdstuk Problemen oplossen.

Hoofdschakelaar

⚠ WAARSCHUWING: Zet altijd de hoofdschakelaar uit indien niet in gebruik.

Om het gereedschap in te schakelen, drukt u op de hoofdschakelaar. De lampjes gaan groen branden. Om uit te schakelen, houdt u de hoofdschakelaar ingedrukt totdat de lampjes uit gaan.

▶ Fig.19: 1. Snelheidslampjes 2. Hoofdschakelaar De snelheid kan worden ingesteld in drie standen. Om de snelheidsstand te veranderen, drukt u op de hoofdschakelaar. Wanneer u de snelheidsstand verandert, gaat het bijbehorende snelheidslampje branden.

OPMERKING: Het gereedschap maakt gebruik van de automatische uitschakelfunctie. Om onbedoeld starten te voorkomen wordt de hoofdschakelaar automatisch uitgeschakeld wanneer het gereedschap niet wordt bediend binnen een bepaalde tijdsduur nadat de hoofdschakelaar is ingeschakeld.

OPMERKING: Als de aan-uitlamp rood brandt, of rood of groen knippert, raadpleegt u de instructies voor het beveiligingssysteem voor gereedschap/accu.

De trekkerschakelaar gebruiken

⚠ WAARSCHUWING: Alvorens de accu in het gereedschap aan te brengen, controleert u altijd of de trekkerschakelaar correct werkt en na losla- ten terugkeert naar de uit-stand.

Om het gereedschap te starten, houdt u de activeringsschakelaar ingedrukt en knijpt u de trekkerschakelaar in. De snelheid neemt toe naarmate u meer druk uitoefent op de trekkerschakelaar. Laat de trekkerschakelaar los om te stoppen.

▶ Fig.20: 1. Trekkerschakelaar 2. Activeringsschakelaar

De kranen openen en sluiten

Het gereedschap is uitgerust met drie kranen.

Mondstukkraan

De mondstukkraan wordt gebruikt bij het vernevelen. Normaal gesproken staat de mondstukkraan dicht en opent u de mondstukkraan alleen bij het vernevelen.

▶ Fig.21: 1. Dicht 2. Open

Aftapkraan

De aftapkraan wordt gebruikt om de vloeistof in de tank af te tappen. Tijdens gebruik van het gereedschap moet deze kraan altijd dicht staan.

▶ Fig.22: 1. Dicht 2. Open

Tankkraan

De tankkraan wordt gebruikt bij het vervangen van het filter. Tijdens gebruik van het gereedschap moet deze kraan altijd open staan.

▶ Fig.23: 1. Dicht 2. Open

Toevoerinstelknop

U kunt de hoeveelheid vloeistof instellen die wordt toegevoerd naar het eindmondstuk. Om de maximale hoeveelheid vloeistof toe te voeren, draait u de knop zodat "4" is uitgelijnd met de driehoekmarkering. Om de minimale hoeveelheid vloeistof toe te voeren, draait u de knop zodat "1" is uitgelijnd met de driehoekmarkering.

▶ Fig.24: 1. Toevoerinstelknop 2. Driehoekmarkering

Elektronische functies

Het gereedschap is uitgerust met elektronische aansturing voor een gemakkelijke bediening.

• Constant-toerentalregeling De toerentalregelfunctie zorgt voor een constant toerental ongeacht de belastingsomstandigheden.
• Werking van de toevoerklep Het gereedschap is uitgerust met een toevoer-klep. De toevoerklep gaat automatisch open om de vloeistof uit de tank toe te voeren wanneer de trekkerschakelaar wordt ingeknepen, en gaat automatisch dicht wanneer de trekkerschakelaar wordt losgelaten.

Beveiliging tegen onopzettelijk herstarten

Als u het gereedschap inschakelt terwijl u de active-ringsschakelaar en trekkerschakelaar ingeknepen houdt, start het gereedschap niet en knippert de aan-uitlamp groen. Om het gereedschap te kunnen starten, laat u eerst de trekkerschakelaar los en schakelt u vervolgens het gereedschap in.

BEDIENING

ALET OP: Wanneer u het gereedschap op uw rug plaatst, verzekert u zich ervan dat u het schouderdraagstel om uw beide schouders ligt. Anders kan het gereedschap vallen wanneer u het gereedschap op uw rug plaatst of gebruikt, en letsel veroorzaken.
LET OP: Wanneer u het gereedschap draagt, verzekert u zich ervan dat u het gereedschap op uw rug plaatst. Anders kan het gereedschap tijdens gebruik vallen en letsel veroorzaken.
LET OP: Plaats het gereedschap niet op de grond terwijl het in werking is. Zand of stof kan in de aanzuigopening binnendringen en een storing of persoonlijk letsel veroorzaken.

Voordat u het gereedschap bedient, stelt u de lengte van het schouderdraagstel en de heupgordel af.

1. Plaats het gereedschap op een vlakke en stabiele ondergrond.

2. Verzeker u ervan dat de kranen in de volgende standen staan.

3. De aftapkraan staat dicht.
   ▶ Fig.25: 1. Aftapkraan

4. De tankkraan staat open.
   ▶ Fig.26: 1. Tankkraan

5. De mondstukkraan staat dicht.
   ▶ Fig.27: 1. Mondstukkraan

6. Open de tankdop en plaats de zeef.
   ▶ Fig.28: 1. Tankdop 2. Zeef

7. Giet de vloeistof in de tank en draai daarna de tankdop erop.
   ▶ Fig.29
8. Plaats het gereedschap op uw rug en sluit de gesp van de heupgordel.
9. Draai de mondstukkraan zodanig dat de mondstukkraan open staat.

▶ Fig.30: 1. Mondstukkraan

1. Schakel het gereedschap in, houd de bedieningshandgreep stevig vast en voer het vernevelen uit.

Draai na gebruik de mondstukkraan zodanig dat de mondstukkraan dicht staat.

Wanneer u het gereedschap wilt neerzetten, maakt u eerst de gesp van de heupgordel los en zet u vervolgens het gereedschap voorzichtig neer.

▶ Fig.31: 1. Gesp

OPMERKING: U kunt de vloeistof in de tank roeren door de zeef te draaien, zoals aangegeven in de afbeelding.

▶ Fig.32: 1. Zeef

ONDERHOUD

⚠LET OP: Verzeker u er altijd van dat de accu's uit de machine zijn verwijderd voordat u de machine opbergt of draagt, of voordat u inspectie of onderhoud gaat verrichten.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

De vloeistof aftappen

Wanneer u de vloeistof in de tank wilt aftappen, maakt u de slang los van de hoofdeenheid en opent u de aftapkraan om de vloeistof in de tank af te tappen in een opvangbak. Nadat de vloeistof is afgetapt, zet u de aftapkraan dicht en sluit u de slang weer aan op de hoofdeenheid.

▶ Fig.33: 1. Aftapkraan 2. Slang

OPMERKING: Om de tank helemaal leeg te maken, kantelt u de hoofdeenheid iets in de richting van de aftapslang.

Het gereedschap reinigen

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Reinig het gereedschap door het stof eraf te vegen met een droge doek of een doek gedoopt in zeepwater en uitgewrongen.

Verwijder stof en vuil vanaf de aanzuigopening.

Reinig het filter regelmatig. Om het filter te reinigen, volgt u de onderstaande stappen.

1. Verwijder de accu's en sluit daarna de tankkraan.
2. Verwijder de filterdop door deze linksom te draaien en verwijder daarna het filter.

▶ Fig.35: 1. Filterdop 2. Filter

1. Reinig het filter met stromend water.
2. Breng het filter aan in de hoofdeenheid en draai daarna de filterdop stevig erop.
3. Open de tankkraan.

Opslag

Alvorens het apparaat op te bergen, voert u alle onderhoudswerkzaamheden uit. Berg het gereedschap op een plaats op die buiten het bereik van kinderen ligt en die niet is blootgesteld aan vocht, regen of direct zonlicht.

U kunt de riem van de pijp vastmaken aan het gereedschap, zoals aangegeven in de afbeelding, om de pijp rechtop te zetten.

▶ Fig.36: 1. Riem

De sproeier verwisselen

U kunt de standaardsproeier verwisselen met de ULV-sproeier (ULV = Ultra Low Volume). De ULV-sproeier kan een fijnere nevel produceren dan de standaardsproeier. Om de sproeier te vervangen, volgt u de onderstaande stappen.

1. Draai de schroef los en verwijder hem. Verwijder vervolgens het voorste deel van het eindmondstuk.
   ▶ Fig.37: 1. Schroef 2. Eindmondstuk
2. Verwijder de standaardsproeier door de sproeier met behulp van een steeksleutel linksom te draaien.
   ▶ Fig.38: 1. Steeksleutel 2. Standaardsproeier
3. Verwijder de O-ring vanaf de standaardsproeier en bevestig deze vervolgens op de ULV-sproeier.
   ▶ Fig.39: 1. O-ring 2. Standaardsproeier
4. ULV-sproeier
5. Verwijder de ULV-sproeier door de sproeier met behulp van een steeksleutel rechtsom te draaien.
   ▶ Fig.40: 1. Steeksleutel 2. ULV-sproeier

KENNISGEVING: Draai de sproeier niet te strak aan. Het aanbevolen aanhaalkoppel is ongeveer 1,0 N•m. Als de sproeier te strak wordt aangedraaid, kan het bevestigingsdeel van de sproeier worden beschadigd.

1. Bevestig het eindmondstuk en draai de schroef vast.

▶ Fig.41: 1. Schroef 2. Eindmondstuk

PROBLEMEN OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zelf een inspectie uit. Als u een probleem ondervindt dat niet in deze gebruiksaanwijzing wordt beschreven, mag u niet proberen het gereedschap uit elkaar te halen. Laat reparaties over aan een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
Motor loopt niet.	De accu is niet aangebracht.	Breng de accu's aan.
	Probleem met de accu (lage spanning).	Laad de accu op. Als het opladen niet helpt, vervangt u de accu.
	De aandrijving werkt niet goed. Vraag	uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor stopt na kort te hebben gedraaid.	De accu is bijna leeg.	Laad de accu op. Als het opladen niet helpt, vervangt u de accu.
	Oververhitting. Stop het gebruik van het	gereedschap en laat het afkoelen.
Er wordt geen nevel geproduceerd.	De tank is leeg. Vul de tank met vloeistof.
	De mondstukkraan of tankkraan staat dicht.	Open de mondstukkraan en tankkraan.
	De sproeier is verstopt. Verwijder de sta	daardsproeier of ULV-sproeier en reinig vervolgens de sproeier met stromend water om het verstoppende materiaal te verwijderen.
	Het filter is verstopt. Verwijder het filter	en reinig vervolgens het filter met stromend water om het verstoppende materiaal te verwijderen.
Het gereedschap bereikt niet de maximumsnelheid.	De accu is niet goed aangebracht.	Breng de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af.	Laad de accu op. Als het opladen niet helpt, vervangt u de accu.
	De aandrijving werkt niet goed. Vraag	uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen: → stop het gereedschap onmiddellijk!	De aandrijving werkt niet goed. Vraag	uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor kan niet stoppen: → verwijder de accu onmiddellijk!	Elektrische of elektronische storing.	Verwijder de accu en vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-product dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven doeleinden.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Deflector
  • Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het product als standaard toebehoren. Deze kunnen van land tot land verschillen.

ESPECIFICACIONES
