GEBRUIKSAANWIJZING TV 293 Testboy

TV 293 Gebruiksaanwijzing 70Sicherheitshinweise Testboy

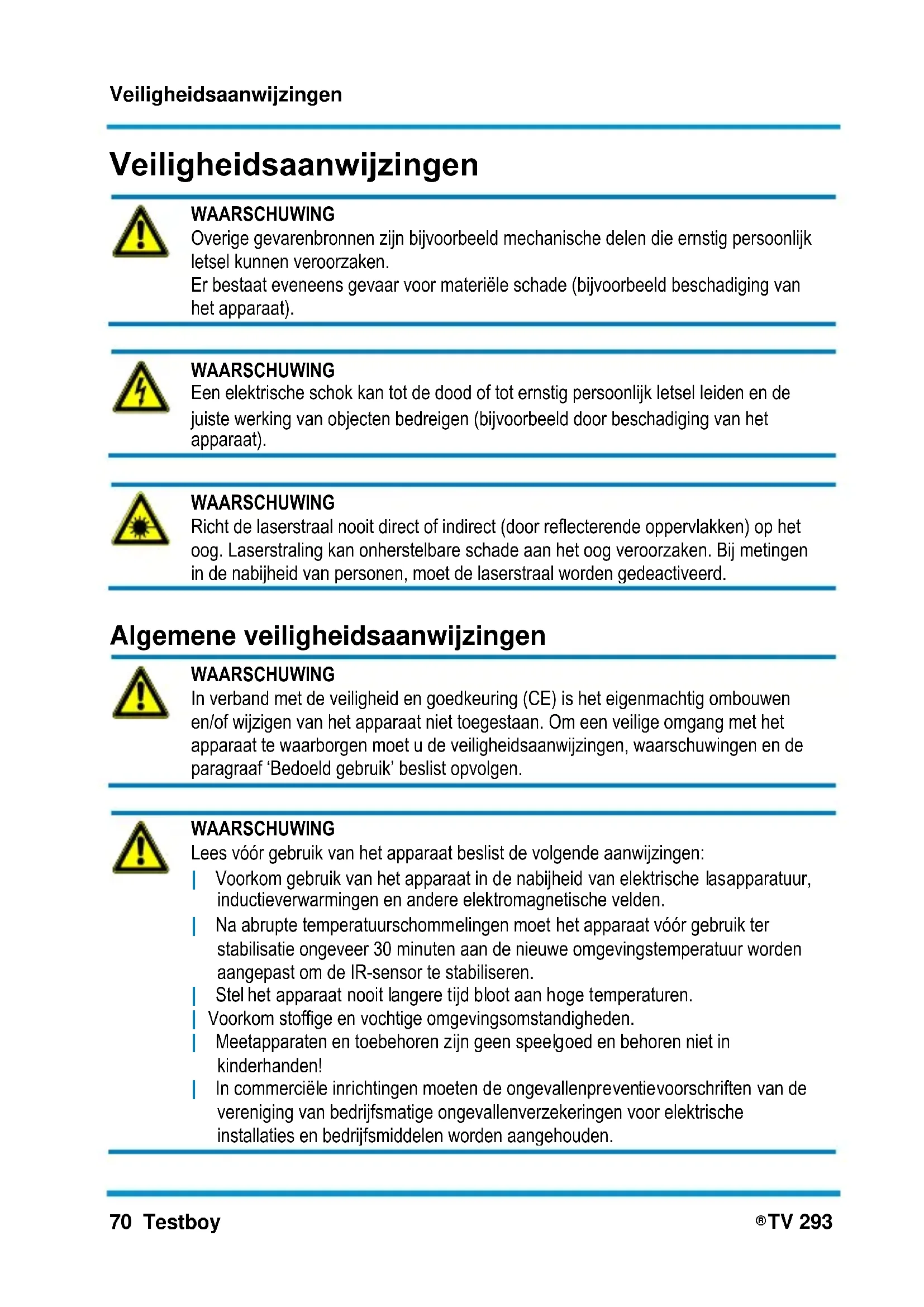

TV 293 Veiligheidsaanwijzingen

WAARSCHUWING Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken. Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf ‘Bedoeld gebruik’ beslist opvolgen.

WAARSCHUWING Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen: | Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden. | Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren. | Stel het apparaat nooit langere tijd bloot aan hoge temperaturen. | Voorkom stoffige en vochtige omgevingsomstandigheden. | Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden! | In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.Veiligheidsaanwijzingen Testboy

Houd u aan de vijf veiligheidsregels: 1 Vrijschakelen 2 Tegen herinschakeling beveiligen 3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld) 4 Aarden en kortsluiten 5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE- gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © 2020 Testboy GmbH, Duitsland. Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit het negeren van de gebruiksaanwijzing niet door de firma Testboy vrijgegeven wijzigingen aan het product of niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.Veiligheidsaanwijzingen 72 Testboy

TV 293 Juistheid van de gebruiksaanwijzing Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden. Gescheiden inzameling Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de ‘normale’ afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden! Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen. De aanduidingen voor het doorslaggevende zwaar metaal zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle. Verklaring van overeenstemming Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.deVeiligheidsaanwijzingen Testboy

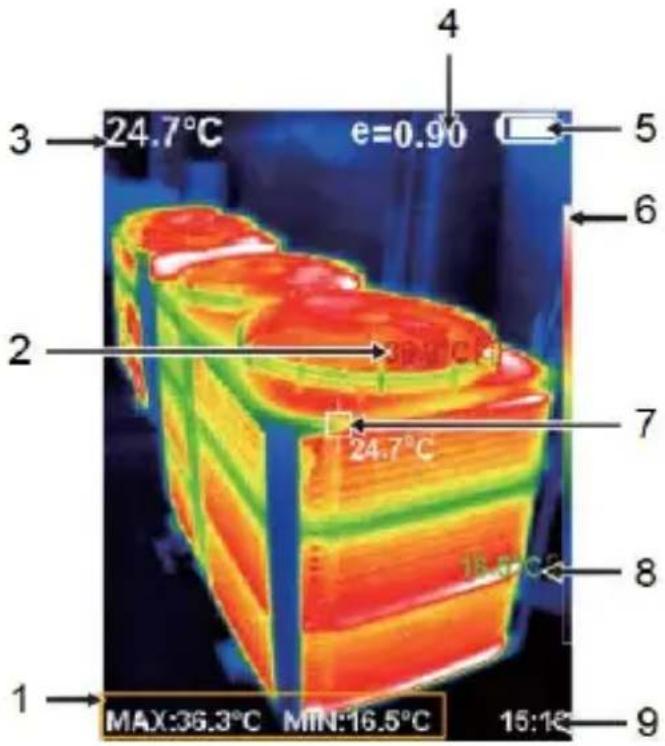

TV 293 73 DEUTSCH DEUTSCH DEUTSCH DEUTSCH NEDERLANDS Inleiding Bij dit product betreft het een IR-warmtebeeldcamera, die temperatuurmeting van het gemiddelde punt verbindt met een digitale afbeelding, die wordt gesuperponeerd over een warmtebeeld (een heatmap). De warmtebeeldfunctie maakt omstandige metingen van afzonderlijke componenten overbodig, zoals dit bij klassieke puntthermometers (radiometers) is vereist. Scan een breed bereik af, om dit als gemengde digitale afbeelding met gesuperponeerde voorstelling van het warmtebeeld te laten weergeven, en zo nader te onderzoeken temperatuurproblemen binnen korte tijd te lokaliseren. Voor een betere identificatie van probleemzones bezit het instrument een visuele camera. Daarmee kan van het warmtebeeld worden omgeschakeld naar de visuele voorstelling. Warmtebeelden en visuele afbeeldingen kunnen worden opgeslagen in een intern geheugen, om meetverslagen op te stellen of de beeldopnames af te drukken. Het product is uiterst bedieningsvriendelijk uitgevoerd. U hoeft het alleen maar in te schakelen, en al na enkele seconden krijgt u een beeld te zien. Het product is vooral geschikt voor het onderhoud van elektrische installaties, verwarmings-, ventilatie- en klimaatsystemen en voor andere voorzieningen, en maakt een snelle identificatie van probleemzones mogelijk.Bediening 74 Testboy

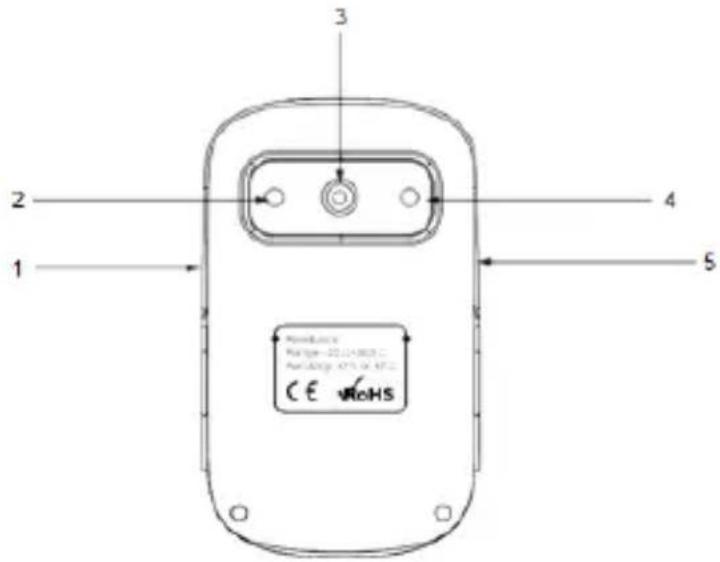

TV 293 Bediening Eigenschappen - TFT kleuren LCD display - Instelbare emissiegraad verbetert de meetnauwkeurigheid op gedeeltelijk reflecterende oppervlakken - Kenmerking van hete en koude plaatsen, zodat de gebruiker in het infrarood warmtebeeld de zones met de hoogste en laagste temperaturen kan herkennen - Kleurenpalet naar keuze - Uitrichting van de visuele voorstelling en die van het warmtebeeld - Registratie en opslaan van het beeld in het interne geheugen van 3 GB. Opbouw van de camera 1 Micro-USB port 2 Camera 3 Infraroodsensor 4 LED-licht 5 Ontspanner om foto’s te nemen 6 MENU (ON/OFF) toets 7 Pijltoetsen 'omhoog', 'omlaag', 'links' en 'rechts' 8 SELECT/ENTER-toets

De accu’s laden Het instrument bevat een geïntegreerde lithium-ion-accu. Als de accu bijna leeg is, verschijnt rechtsboven in het display een lege-batterij-symbool. Wanneer deze toestand is bereikt, moet het instrument worden opgeladen. Het instrument wordt opgeladen via de micro-USB-poort. Wanneer het instrument volledig is opgeladen, moet de laadkabel worden losgehaald. Om de best mogelijke prestaties van de accu te waarborgen, zou het instrument niet langer dan 24 uur aan een lader moeten worden aangesloten. De langste levensduur van de accu kan worden gegarandeerd als het instrument ten minste om de 3 maanden gedurende 2 uur wordt opgeladen. De accu mag niet worden opgeladen in een extreem koude omgeving.Bediening Testboy

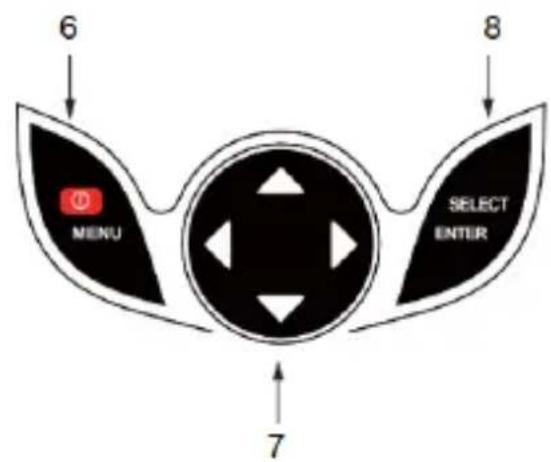

Fundamentele functies Druk om het instrument in- resp. uit te schakelen op de toets 'ON/OFF/MENU' en houd deze 3 seconden lang ingedrukt. Nadat het instrument werd ingeschakeld drukt u 1 seconde op de MENU-toets om het display voor de instelling van de fundamentele functies op te roepen. De opties 'Beeldregistratie', 'Beelden', 'Kleurenpalet', 'Emissiviteit' en 'Instellingen' verschijnen. Om u ook de andere opties van het menu te laten weergeven, dient u op de pijltoetsen te drukken. Met 'MENU' keert u weer terug naar de normale meetfunctie. Druk na activering van de Menu-toets in de basisfunctiemodus op de SELECT/ENTER-toets om instellingen aan fundamentele functies uit te voeren. Met de pijltoetsen selecteert u de gewenste waarde van de betreffende instelling. Nadat u de gewenste instellingen heeft uitgevoerd, drukt u op de MENU-toets om de instelmodus weer te verlaten. In het hoofdscherm kan de onderste regel (MIN/MAX en tijd) verborgen worden door op de pijltoets 'omhoog' te drukken. Meting De in het middelste bereik gemeten temperatuur wordt bovenin het display weergegeven. De ingestelde emissiegraad wordt eveneens weergegeven op het display. Wanneer de heet- en koudmarkeringen zijn geactiveerd, dan beweegt u het instrument zo ver, tot de hete resp. koude plaats in het middelste meetbereik ligt. Richt het instrument op een object dat waarschijnlijk heter of kouder is dan de omgeving, om een optimaal resultaat te verkrijgen. 1 MAX- en MIN-waarde 2 MAX-waarde 3 Gemiddelde waarde 4 Emissiewaarde 5 Laadtoestand accu 6 Kleurenschaal 7 Centraal meetpunt 8 MIN-waarde 9 Tijd/tijdstempelBediening 76 Testboy

TV 293 Beeldregistratie Selecteer na oproepen van het hoofdmenu met de pijltoetsen de optie 'Beeldregistratie ' en druk vervolgens op de SELECT/ENTER-toets om de beeldoverlay in te stellen. Gebruik de pijltoetsen om het niveau van de overlay te selecteren en druk op SELECT/ENTER om de bewerkingsmodus weer te verlaten. Als gedurende 6 seconden geen toets wordt ingedrukt, verlaat het instrument het menu automatisch. Weergave en beheer van opgeslagen beelden In het tweede menupunt 'Beelden ' vindt u alle tot dan toe genomen foto's die daar ook beheerd kunnen worden. Druk op de MENU-toets om naar het hoofdmenu over te schakelen. Kies nu het tweede menupunt 'Beelden ' en druk dan op de pijltoets rechts om naar de beeldenlijst te gaan. U zou het volgende op het display moeten zien:

Met de pijltoetsen 'omhoog' en 'omlaag' kunt u nu door de afzonderlijke opnamen navigeren. Als u nu op de 'SELECT/ENTER'-toets drukt, wordt de geselecteerde opname weergegeven. In de beeldweergave is het mogelijk door vorige en volgende beelden te bladeren met de pijltoetsen 'rechts' en 'links'. De pijltoets 'omhoog' wordt de mogelijkheid geopend om de momenteel bekeken opname te wissen. Hiervoor moet de optie 'YES' geselecteerd worden en dient de invoer met de 'MENU'-toets bevestigd of met 'SELECT/ENTER' negatief bevestigd of geannuleerd te worden. Met de toets 'SELECT/ENTER' sluit u de beeldweergave, met de 'MENU'-toets verlaat u het menu. Kleurenpalet Met het menu Kleurenpalet worden verkeerde kleurvoorstellingen van de weergegeven of opgenomen infrarood beelden gewijzigd. Er kan worden gekozen uit verschillende kleurenpaletten. Sommige paletten zijn voor bepaalde toepassingen beter geschikt dan andere, en worden indien nodig ingesteld.Bediening Testboy

TV 293 77 DEUTSCH DEUTSCH DEUTSCH DEUTSCH NEDERLANDS 1: Grijstinten bieden een gelijkmatige, lineaire voorstelling van de kleuren voor de best mogelijke afbeelding van details. 2: Het kleurenpalet Hoog contrast stelt kleuren evenredig voor. Dit kleurenpalet is het best geschikt voor sterk contrasterende temperatuurverschillen, die als versterkt contrast in de kleurgeving tussen hoge en lage temperaturen kunnen worden voorgesteld. 3: De kleurenpaletten Ironbow en Regenboog zijn een combinatie van de paletten Hoog contrast en Grijstinten.

Grijstinten (wit heet)

Grijstinten (zwart heet)

Om het kleurenpalet te veranderen, dient u de derde optie 'Kleurenpalet ' in het hoofdmenu te selecteren, met de pijltoets 'rechts' over te schakelen naar het submenu en vervolgens door de opties te navigeren met de pijltoetsen 'omhoog' en 'omlaag'. Druk op de SELECT/ENTER-toets om de selectie te aanvaarden en op de MENU-toets om het menu weer te verlaten. Registreren en opslaan van beelden Druk in de meetfunctie op de ontspanner. Daarna wordt u gevraagd of de foto’s moeten worden opgeslagen of niet. De MENU-toets bevestigt deze vraag met 'ja'. Druk op SELECT/ENTER om 'nee' te selecteren en de opname te verwijderen. De beelden kunnen worden gedownload vanaf elk gangbaar flash-geheugenmedium (bijv. USB-stick). Emissiviteit Roep het hoofdmenu op met de MENU-toets en kies met de pijltoetsen het vierde menupunt 'Emissiviteit '. U kunt het submenu openen door op de pijltoets 'rechts' te drukken. Navigeer vervolgens met de pijlttoetsen 'omhoog' en 'omlaag' door de mogelijke emissiviteiten. Met de SELECT/ENTER-toets kan de Selectie worden overgenomen. Met de pijltoets 'links' kan het submenu weer verlaten worden.Bediening 78 Testboy

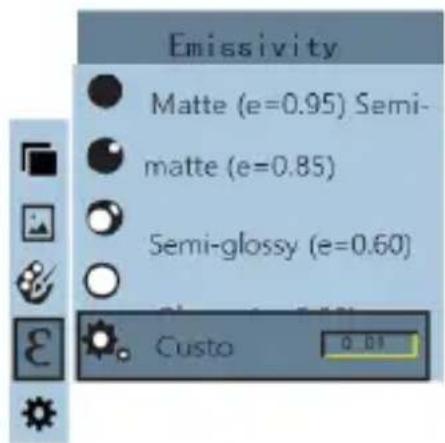

TV 293 Als het emissiviteitsvermogen 'Individueel' is geselecteerd, kan de waarde handmatig worden ingevoerd na het indrukken van de SELECT/ENTER-toets. Gebruik hiervoor de pijltoetsen 'rechts' en 'links' om het cijfer te selecteren en de pijltoetsen 'omhoog' en 'omlaag' om de betreffende waarde te definiëren. Als de invoer voltooid is, moet u opnieuw op SELECT/ENTER drukken om de invoer op te slaan. Aanwijzingen Door alle objecten wordt infrarood energie uitgestraald. Hoeveel energie er wordt uitgestraald is afhankelijk van de daadwerkelijke oppervlaktetemperatuur en de emissiegraad aan het oppervlak van het object. Het meetinstrument registreert de door het oppervlak van het object afgestraalde infrarood energie en berekent aan de hand van deze gegevens een temperatuurwaarde bij benadering. Veel vaak voorkomende objecten en materialen, zoals bijvoorbeeld gelakt metaal, hout, water, huid en stof, stralen energie zeer goed af en maken zonder meer echt nauwkeurige metingen mogelijk. Bij oppervlakken die goede stralingseigenschappen (een hoge emissiegraad) bezitten, bedraagt de emissiegraad ≥ 90 % (0,90). Glanzende oppervlakken of ongelakte metalen bezitten echter een emissiegraad van < 60 % (0,60). Deze materialen bezitten geen goede stralingseigenschappen en derhalve slechts een gering emissievermogen. Om materialen met gering emissievermogen nauwkeuriger te kunnen meten moet de emissiegraad evenredig worden gecorrigeerd. Door de aanpassing van de emissiegraad kan de daadwerkelijke temperatuur in de regel nauwkeuriger worden berekend.Bediening Testboy

Instellingen U kunt de instellingen openen door de vijfde optie van het hoofdmenu 'Instellingen ' te kiezen en vervolgens op de pijltoets 'rechts' te drukken. Auto Power off Wanneer u in het menu 'Instellingen' bent, kunt u de functie 'Automatisch Power Off ' instellen. De functie kan volledig worden uitgeschakeld, maar er kan ook voor 5 of 20 minuten worden gekozen. De instelling wordt zoals gewoonlijk geselecteerd met de pijltoets 'rechts', waarna hierin met de pijltoetsen 'omhoog' en 'omlaag' kan worden genavigeerd. Druk op de SELECT/ENTER- toets om de selectie op te slaan.Bediening 80 Testboy

TV 293 Helderheid (intensiteit) De tweede optie van het 'Instellingen'-menu bevat de 'Helderheid '. Hier kunnen de opties 'laag', 'gemiddeld' en 'hoog' worden ingesteld. De instelling wordt zoals gewoonlijk geselecteerd met de pijltoets 'rechts', waarna hierin met de pijltoetsen 'omhoog' en 'omlaag' kan worden genavigeerd. Druk op de SELECT/ENTER-toets om de selectie op te slaan. Taal De derde optie van het 'Instellingen'-menu bevat de 'Taal '. De volgende talen zijn beschikbaar: Engels, Chinees, Italiaans en Duits. De instelling wordt zoals gewoonlijk geselecteerd met de pijltoets 'rechts', waarna hierin met de pijltoetsen 'omhoog' en 'omlaag' kan worden genavigeerd. Druk op de SELECT/ENTER-toets om de selectie op te slaan. Eenheid De vierde optie van het 'Instellingen'-menu bevat de 'Eenheden '. Er kan voor zowel °C als °F worden gekozen. De instelling wordt zoals gewoonlijk geselecteerd met de pijltoets 'rechts', waarna hierin met de pijltoetsen 'omhoog' en 'omlaag' kan worden genavigeerd. Druk op de SELECT/ENTER-toets om de selectie op te slaan. Tijdformat De vijfde optie van het 'Instellingen'-menu bevat het 'Tijdformat '. Er kan zowel voor een 12- uurs als een 24-uurs-weergave worden gekozen. De instelling wordt zoals gewoonlijk geselecteerd met de pijltoets 'rechts', waarna hierin met de pijltoetsen 'omhoog' en 'omlaag' kan worden genavigeerd. Druk op de SELECT/ENTER-toets om de selectie op te slaan. Tijdinstelling De zesde optie van het 'Instellingen'-menu bevat de 'Tijdinstelling '. Nadat u met de pijltoets 'rechts' naar dit submenu bent gegaan, is het nu mogelijk de datum en de tijd in te stellen. De volgende weergave verschijnt:Bediening Testboy

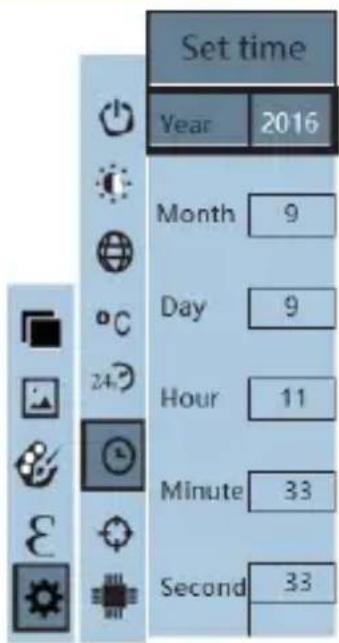

Navigeer vervolgens met de pijlttoetsen 'omhoog' en 'omlaag' door de mogelijke invoervelden. Druk nu voor het bewerken van het veld op de SELECT/ENTER-toets. Met de pijltoetsen 'rechts' en 'links' kunt u nu het gewenste cijfer markeren, dat vervolgens met de pijltoetsen 'omhoog' en 'omlaag' kan worden gewijzigd. Druk nogmaals op de SELECT/ENTER-toets om de instelling voor dit veld op te slaan. Wanneer alle instellingen zijn voltooid, kan het submenu weer worden verlaten door op de pijltoets 'links' te drukken. In-/uitschakelen van de hoogste en laagste temperatuur De zevende optie van het 'Instellingen'-menu bevat de 'Hoogste/laagste temperatuurweergave '. De instellingen 'Aan' en 'Uit' zijn beschikbaar. De instelling wordt zoals gewoonlijk geselecteerd met de pijltoets 'rechts', waarna hierin met de pijltoetsen 'omhoog' en 'omlaag' kan worden genavigeerd. Druk op de SELECT/ENTER-toets om de selectie op te slaan.Technische gegevens 82 Testboy

TV 293 Technische gegevens Display 3,2" kleuren-LCD-display (320x240 pixels) IR-resolutie 220x160 pixels Beeldresolutie voor zichtbaar licht 640x480 pixels Zichtveld 27° × 35° Thermische gevoeligheid 0,07 °C Temperatuurbereik -20 tot 300 °C Nauwkeurigheid ±2 % of meetwaarde ±2 °C Emissiegraad Instelbaar tussen 0,01 en 1,0 Beeldfrequentie 9 Hz Spectrale band 8-14 µm Focus Vast ingesteld Kleurenpalet Ironbow, Regenboog, Regenboog Hoog contrast, Grijstinten (wit heet) en Grijstinten (zwart heet) Display opties Faden van de visuele afbeelding met het infrarood beeld kan in stappen van 25% worden ingesteld tussen volledig infrarood beeld en louter visuele voorstelling Bestandsformaat .jpg Opslag van beelden Intern geheugen (3 GB) Weergave van opgeslagen inhoud Scroll-lijst met alle opgeslagen beelden die op het beeldscherm kunnen worden weergegeven Energiebesparingsmodus Instrument schakelt automatisch uit, wanneer het 5 / 20 minuten lang niet werd gebruikt (met Auto Power Off actief) Bedrijfstemperatuur 0 tot 45 °C Opslagtemperatuur -20 tot 60 °C Relatieve luchtvochtigheid <85% RH Voeding Geïntegreerde accu Gewicht 208 g Afmetingen 140×80×28 mmTestboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail]
