GEBRUIKSAANWIJZING K8088 VELLEMAN

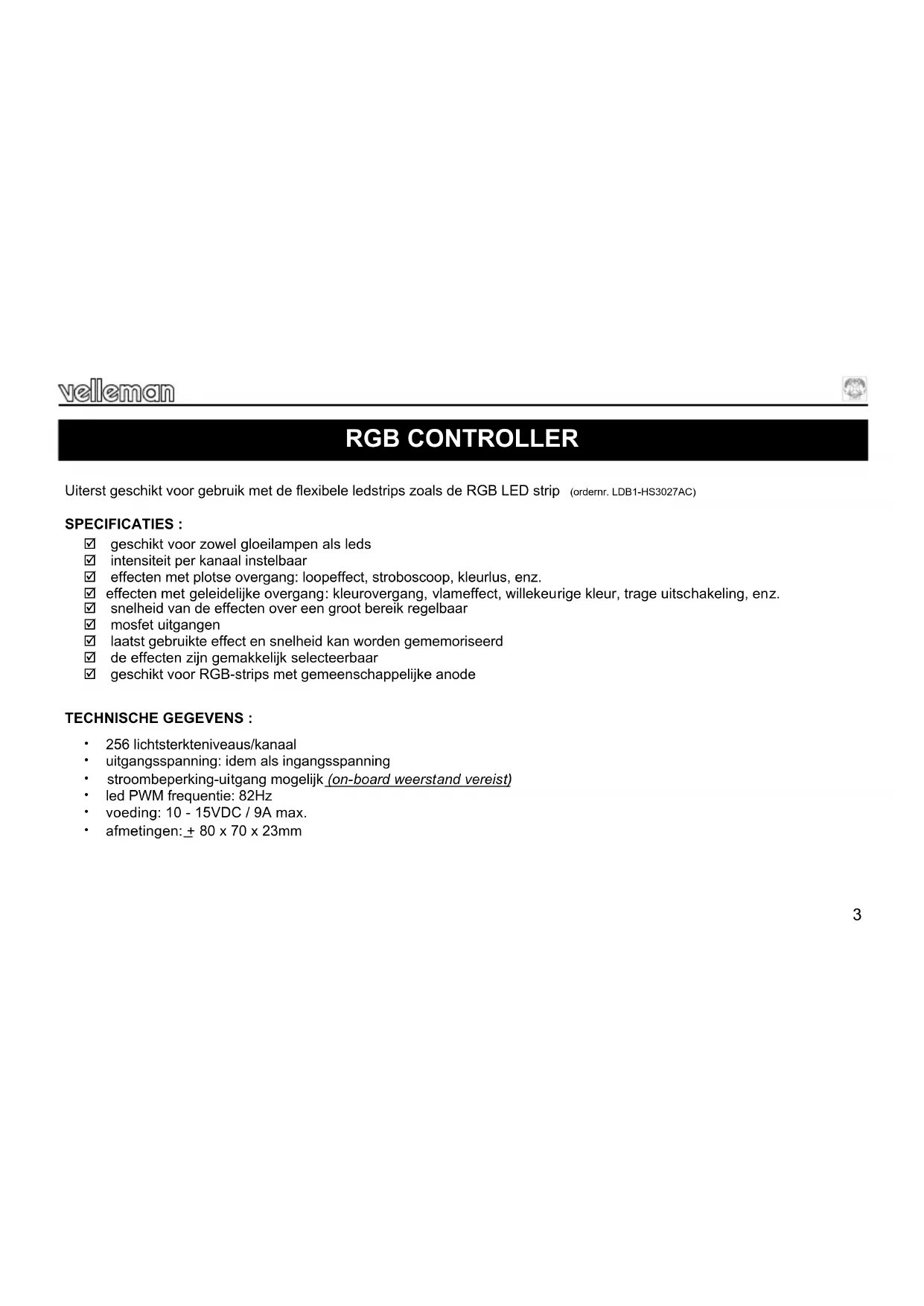

Uiterst geschikt voor gebruik met de flexibele ledstrips zoals de RGB LED strip (ordernr. LDB1-HS3027AC)

SPECIFICATIES :

☑ geschikt voor zowel gloeilampen als leds
☑ intensiteit per kanaal instelbaar
☑ effecten met plotse overgang: loopeffect, stroboscoop, kleurlus, enz.
☑ effecten met geleidelijke overgang: kleurovergang, vlameffect, willekeurige kleur, trage uitschakeling, enz.
☑ snelheid van de effecten over een groot bereik regelbaar
☑ mosfet uitgangen
☑ laatst gebruikte effect en snelheid kan worden gememoriseerd
☑ de effecten zijn gemakkelijk selecteerbaar
☑ geschikt voor RGB-strips met gemeenschappelijke anode

• 256 lichtsterkteniveaus/kanaal
• uitgangsspanning: idem als ingangsspanning
• stroombeperking-uitgang mogelijk (on-board weerstand vereist)
• led PWM frequentie: 82Hz
• voeding: 10 - 15VDC / 9A max.
• afmetingen: ± 80 x 70 x 23mm

velleman

ALVORENS TE BEGINNEN

Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.

Benodigdheden om de kit te bouwen:

• Kleine soldeerbout van max 40W.
• Dun 1mm soldeersel, zonder soldeervet.
- Een kleine kniptang.

1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de ☑ vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.

BOUW

VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST!

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

1. Monteer de draadbrug.
2. Monteer de weerstanden (zie ook pag. 6 & 7)!
3. Monteer de diode. Let op de polariteit!
4. Monteer het weerstandsnetwerk.
5. Monteer het IC voetje, let op dat de stand van de nok overeenkomt!
6. Monteer de condensators.
7. Monteer de drukknoppen
8. Monteer de schakelaars

velleman

1. Monteer de spanningsregelaar.
2. Monteer de schroefconnectoren.
3. Monteer de elektrolytische condensator. Let op de polariteit!
4. Monteer het kristal.
5. Monteer de LEDs. Let op de polariteit!
6. Monteer de transistors en buig deze om zoals in de figuur.
7. Plaats het IC's in zijn voetje. Let op de positie van de nok!

BELANGRIJK: LEG EEN EXTRA VERTINNING OP ALLE KOPEREN BANEN VAN DE PRINTPLAAT.

BESCHRIJVING (zie figuur)

1) Aan-uitschakelaar
2) Modusschakelaar: selecteer tussen 'RGB'- en 'Effect'-modus
'RGB'-modus: rode, groene, blauwe uitgangsniveau kan afzonderlijk ingesteld worden met de up-/down-toets 'Effect'-modus: keuze tussen 11 ingebouwde effecten
3) Ledaanduiding uitgang
4) Voedingaansluiting.
5) RODE uitgang (3A DC max.)
6) GROENE uitgang (3A DC max.)
7) BLAUWE uitgang (3A DC max.)
8) Verlagen v/d RODE intensiteit / vorig effect
9) Verhogen v/d RODE intensiteit / volgend effect
10) Verlagen v/d GROENE intensiteit / verlagen effectsnelheid
11) Verhogen v/d GROENE intensiteit / verhogen effectsnelheid
12) Verlagen v/d BLAUWE intensiteit / vorig kleur
13) Verhogen v/d BLAUWE intensiteit / volgend kleur

velleman

AANSLUITING

Gloeilamp of halogeenlamp:

• sluit de lamp aan uitgang R, G of B.
• Plaats een jumper voor R4, R5 en R6.

De polariteit is niet belangrijk. 3A/kanaal max. (36W@12V).

Ledstrip met gemeenschappelijke anode (+);

- sluit de gemeenschappelijke anode aan de (+) van de 12VDC voeding.

- Sluit de kathode (-) van elk kleur aan de (-) van de R,G of B op de K8088.

- Plaats een jumper voor R4, R5 en R6.

Max. verbruik van 3A/kanaal.

Led:

Leds vragen een serieweerstand (R4, R5 of R6).

- Controleer de spanningsval van de led. (Raadpleeg de specificaties door de fabrikant meegedeeld). Vuistregel: rood: 1.7V, groen: 2V, blauw: 3...4V).

- Controleer vervolgens de nodige ledspanning.

velleman

Voorbeeld:

Rode led, spanningsval van 1.7V, vereiste stroom: 20mA

Berekening weerstand: (12V-1.7V) / 0.020 = 515 ohm (kies voor de dichtst bijzijnde waarde, bv. 560 ohm)

Berekening weerstandvermogen: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (kies voor een weerstand van 0.25W)

GEBRUIK:

RGB-modus (modusschakelaar in stand 'RGB')

In deze modus kunt u een eigen kleur samenstellen door de intensiteit van elk kanaal te wijzigen.

8) Verlagen v/d RODE intensiteit
9) Verlagen v/d RODE intensiteit
10) Verlagen v/d GROENE intensiteit
11) Verlagen v/d GROENE intensiteit
12) Verlagen v/d BLAUWE intensiteit
13) Verlagen v/d BLAUWE intensiteit

Geheugen: Sla een kleur in het geheugen op door de modusschakelaar op 'eff' te plaatsen. Plaats bij de volgende inschakeling de schakelaar op 'RGB' om naar het opgeslagen kleur terug te keren.

Effectmodus (modusschakelaar op 'eff')

In deze modus kunt u een van de 11 beschikbare effecten selecteren via knoppen (8) en (9)

velleman

Effect #	Omschrijving
1	Statische kleuren	Selecteer een statische kleur met knoppen (12) en (13)Kleuren: Rood - Groen - Rood/Groen - Blauw - Rood/Blauw - Groen/Blauw - Rood/Groen/Blauw
2	Sequentiële kleuren	Idem als hierboven maar met automatische sequentie
3	Sequentiële primaire kleuren	Rood - Groen – Blauwe sequentie
4	Kleurenfade	Fade Rood-Groen-Blauw-Rood
5	Vlameffect	3 onafhankelijke vlameffecten
6	Stroboscoop	3 uitgangen knipperen met frequentie van 50%
7	Willekeurige kleur	Willekeurige kleuren, plotse overgang tussen kleuren
8	Willekeurige kleur	Willekeurige kleuren, geleidelijke overgang tussen kleuren
9	Willekeurige flits	Willekeurige kleuren, fade 0 -> 100% -> 0
10	Nachtlamp	Alle kanalen 100%, vervolgens traag uit alle kanalen, Blauw blijft op 10%
11	Verkeerslicht	Sequentie groen, blauw, rood, groen. Gebruik blauwe uitgang voor geel

Snelheid van effecten 2 tot 11 kunnen worden ingesteld. Druk op (11) om de snelheid te verhogen, druk op (10) om de snelheid te verlagen.

Geheugen: Sla een effect en de gewenste snelheid in het geheugen op door de modusschakelaar op 'RGB' te plaatsen. Plaats voor de volgende inschakeling de schakelaar op 'eff' om naar het geselecteerde effect terug te keren.

Monteer nu het geheel samen volgens figuur. Kleef daarna de stickers op hun plaats.
