Type de produit	Gradateur RGB pour LED et ampoules
Marque	Velleman
Modèle	K8088
Dimensions	80 x 70 x 23 mm
Alimentation	10 - 15 V CC, 9 A max.
Consommation maximale	135 W (9 A sous 15 V)
Sorties	3 canaux MOSFET (Rouge, Vert, Bleu), 3 A par canal max.
Tension de sortie	Identique à la tension d’entrée
Niveaux d’intensité	256 par canal
Fréquence MLI	82 Hz
Modes de fonctionnement	RGB (réglage manuel) et Effet (11 effets intégrés)
Effets intégrés	11 effets : couleur statique, séquentiel, fondu, flamme, stroboscope, etc.
Mémoire	Sauvegarde de la couleur ou de l’effet et de la vitesse
Convient pour	Ampoules incandescence/halogène, LED avec résistance série, flexibles RGB à anode commune
Assemblage	Kit à souder (fer à souder max 40 W, soudure 1 mm)
Matériel requis	Fer à souder, soudure, pince coupante
Sécurité	Respecter la polarité, ne pas dépasser 3 A par canal, utiliser des résistances pour LED
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l’humidité
Pièces détachées et réparabilité	Composants électroniques standards remplaçables (résistances, condensateurs, CI, etc.)
Informations générales	Contrôleur RGB pour projets d’éclairage, nécessite montage

FOIRE AUX QUESTIONS - K8088 VELLEMAN

Quelle est la tension d'alimentation du K8088 ?

Le K8088 nécessite une alimentation de 10 à 15 V CC avec un courant maximal de 9 A.

Quel est le courant maximal par canal ?

Chaque canal (Rouge, Vert, Bleu) peut supporter un courant maximal de 3 A (soit 36 W sous 12 V).

Puis-je utiliser des ampoules à incandescence ?

Oui, le K8088 est compatible avec les ampoules à incandescence ou halogènes. Raccordez l'ampoule aux sorties R, G ou B sans respect de polarité.

Comment régler une couleur personnalisée ?

Placez le sélecteur de mode sur RGB puis utilisez les boutons (8) à (13) pour ajuster l'intensité de chaque canal. La couleur se mémorise en basculant en mode Effet.

Quels sont les effets disponibles ?

Le mode Effet propose 11 effets : couleur statique, couleurs séquentielles, fondu, effet flamme, stroboscope, couleurs arbitraires, lampe de veille, feu de signalisation, etc.

Comment mémoriser un réglage ?

En mode RGB, basculez le sélecteur sur Effet pour sauvegarder la couleur. En mode Effet, basculez sur RGB pour sauvegarder l'effet et la vitesse.

Puis-je utiliser des LED sans résistance ?

Non, les LED nécessitent une résistance en série. Utilisez les cavaliers R4, R5 ou R6 et calculez la résistance appropriée en fonction de la tension et du courant de la LED.

Quelle est la fréquence MLI du K8088 ?

La fréquence de modulation de largeur d'impulsion (MLI) est de 82 Hz pour les sorties LED.

Le K8088 est-il livré monté ?

Non, le K8088 est un kit à souder. Vous devez assembler les composants sur le circuit imprimé à l'aide d'un fer à souder.

Comment raccorder un flexible RGB à anode commune ?

Connectez l'anode commune au + de l'alimentation 12 V CC. Reliez chaque cathode (-) des couleurs aux sorties R, G ou B du K8088. Placez un cavalier pour R4, R5 et R6.

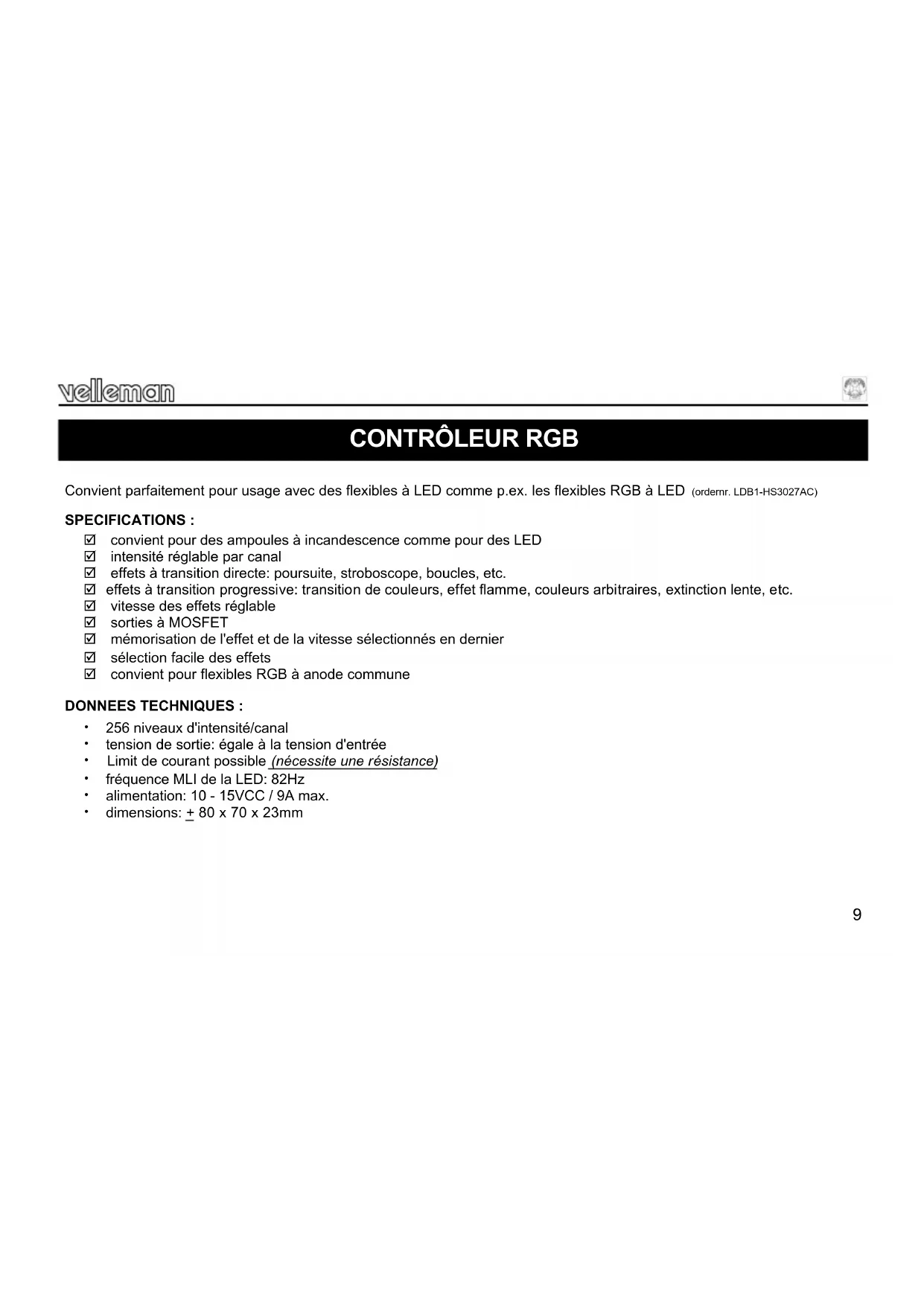

MODE D'EMPLOI K8088 VELLEMAN

Convient parfaitement pour usage avec des flexibles à LED comme p.ex. les flexibles RGB à LED (ordernr. LDB1-HS3027AC)

SPECIFICATIONS :

☑ convient pour des ampoules à incandescence comme pour des LED
☑ intensité réglable par canal
☑ effets à transition directe: poursuite, stroboscope, boucles, etc.
☑ effets à transition progressive: transition de couleurs, effet flamme, couleurs arbitraires, extinction lente, etc.
☑ vitesse des effets réglable
☑ sorties à MOSFET
☑ mémorisation de l'effet et de la vitesse sélectionnés en dernier
☑ sélection facile des effets
☑ convient pour flexibles RGB à anode commune

DONNEES TECHNIQUES :

• 256 niveaux d'intensité/canal
• tension de sortie: égale à la tension d'entrée
- Limit de courant possible (nécessite une résistance)
• fréquence MLI de la LED: 82Hz
• alimentation: 10 - 15VCC / 9A max.
• dimensions: ± 80 x 70 x 23mm

velleman

AVANT DE COMMENCER

Lisez également les astuces pour le soudage et d'autres infos générales dans la notice.

Matériel nécessaire pour le montage du kit:

• Petit fer à souder de max. 40W.
• Fine soudure de 1mm, sans pâte à souder.
- Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, comme dans l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases ☑ pour indiquer votre état d'avancement.
4. Tenez compte des remarques éventuelles dans le texte.

MONTAGE

NE PAS SUIVRE NÉCESSAIREMENT L'ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L'AIDE DE LA LISTE DES PIÈCES !

Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez le fil de pontage.
2. Montez les résistances (voir pag. 12 & 13)!
3. Montez la diodes. Attention à la polarité !
4. Montez le réseau de résistances.
5. Montez le support de CI. Attention à la position de l'encoche!
6. Montez les condensateurs
7. Montez les boutons-poussoirs.
8. Montez les interrupteurs.

velleman

1. Montez le régulateur de tension VR1.

2. Montez les borniers à vis.

3. Montez le condensateur électrolytiques. Attention à la polarité !
4. Montez le cristal.
5. Montez les LEDs. Attention à la polarité !
6. Montez les transistors et pliez les transistors comme illustré.
7. Placez le CI dans son support. Attention à la position de l'encoche!

IMPORTANT : APPLIQUEZ UN ÉTAMAGE SUPPLÉMENTAIRE SUR TOUTES LES PISTES DE CUIVRE DU CI.

DESCRIPTION (voir figure)

1) Interrupteur marche/arrêt
2) Sélecteur de mode : sélectionnez entre les modes "RGB" et "Effet" Mode "RGB": réglage séparée de l'intensité des sorties rouge, vert et bleu à l'aide des boutons up/down Mode "Effet": sélection d'un des 11 effets intégrés
3) LED d'indication de sortie
4) Connexion d'alimentation
5) Sortie ROUGE (3A CC max.)
6) Sortie VERT (3A CC max.)
7) Sortie BLEU (3A CC max.)
8) Diminuer intensité ROUGE/effet précédent
9) Augmenter intensité ROUGE/effet suivant
10) Diminuer intensité VERT/réduire vitesse de l'effet
11) Augmenter intensité VERT/augmenter vitesse de l'effet
12) Diminuer intensité BLEU/couleur précédente
13) Augmenter intensité BLEU/couleur suivante

RACCORDEMENT

Ampoule à incandescence ou halogène :

• Raccordez l'ampoule à la sortie R, G ou B. La polarité ne doit pas être respectée.
• Placer le cavalier pour R4, R5 et R6.

Attention : 3A/canal max (36W@12V).

Flexibles à LED à anode commune (+) :

• Raccordez l'anode commune au (+) de l'alimentation 12VCC.
• Raccordez la cathode (-) de chaque couleur au (-) du R,G ou B sur le K8088.
• Placer un cavalier pour R4, R5 et R6.

Consommation max. de 3A/canal.

LED:

Les LED nécessitent une résistance en série (R4, R5 ou R6).

• Déterminez la chute de tension de la LED. (Vérifiez les spécifications du fabricant. Règle empirique : rouge : 1.7V, vert : 2V, bleu : 3... 4V).
• Vérifiez ensuite le courant nécessité pour chaque LED.

Exemple :

LED rouge, chute de 1.7V, courant nécessité de 20mA

Calcul de la résistance : (12V-1.7V) / 0.020 = 515 ohms (choisissez la valeur la plus proche, p.ex. 560 ohms)

Calcul de la puissance de la résistance : (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (choisissez une résistance de 0.25W)

EMPLOI

Mode RGB : (sélecteur de mode en position "RGB")

Ce mode permet de composer une couleur en réglant l'intensité de chaque canal.

8) Diminuer intensité ROUGE/effet précédent
9) Augmenter intensité ROUGE/effet suivant
10) Diminuer intensité VERT/réduire vitesse de l'effet
11) Augmenter intensité VERT/augmenter vitesse de l'effet
12) Diminuer intensité BLEU/couleur précédente
13) Augmenter intensité BLEU/couleur suivante

Mémoire : Une fois la couleur composée, il est possible de la mémoriser en plaçant le sélecteur de mode en position "eff". Lors d'une prochaine activation du contrôleur, placez le sélecteur sur "RGB" pour retourner à la couleur composée.

Mode effet (sélecteur de mode en position "eff")

Ce mode permet de sélectionner un des 11 effets disponibles à l'aide des boutons (8) et (9)

Effect #	Description
1	Couleur statique	Sélectionnez une couleur statique avec les boutons (12) et (13)Couleurs: Rouge – Vert – Rouge/Vert – Bleu – Rouge/Bleu – Vert/Bleu – Rouge/Vert/Bleu
2	Couleurs séquentielles	Voir ci-dessus, excepté séquence automatique
3	Couleurs primaires séquentielles	Séquence Rouge – Vert – Bleu
4	Couleur en fondu	Fondu Rouge – Vert – Bleu – Rouge
5	Effet de flamme	3 effets flamme indépendants
6	Stroboscope	3 sorties clignotent avec rapport cyclique de 50%
7	Couleurs arbitraires	Couleurs arbitraires, transition directe entre les couleurs
8	Couleurs arbitraires	Couleurs arbitraires, transition progressive entre les couleurs
9	Flashes arbitraires	Couleurs arbitraires, fondu 0 -> 100% -> 0
10	Lampe de veille	Tous les canaux 100%, ensuite extinction lente de tous les canaux, bleu reste à 10%
11	Feu de signalisation	Séquence Vert, Bleu, Rouge, Vert. Utilisez la sortie bleue pour la couleur jaune

La vitesse des effets 2 à 11 peut être réglée. Enfoncez (11) pour augmenter la vitesse, enfoncez (10) pour la diminuer.

Mémoire : Une fois l'effet et sa vitesse sélectionnés, il est possible de les mémoriser en plaçant le sélecteur de mode en position "RGB". Lors d'une prochaine activation du contrôleur, placez le sélecteur sur "eff" pour retourner à l'effet sélectionné.

Assemblez comme illustré dans l'illustration. Ensuite, collez les autocollants à l'endroit correct.

RGB CONTROLLER
