Type de produit	Variateur (gradateur) pour bande LED
Marque	Velleman
Modèle	CHLSC7
Alimentation	12–24 VCC
Charge maximale	5 A
Fréquence MLI	± 1 kHz
Dimensions	40 x 13 x 8 mm
Poids	15 g
Longueur des câbles d'alimentation	2 x 10 cm
Longueur du câble bouton-poussoir	20 cm
Fonctions principales	Marche/arrêt par appui court, variation d'intensité par appui long, mémoire de la dernière valeur
Protections intégrées	Contre inversion de polarité, surcharge et court-circuit
Compatibilité boutons-poussoirs	Niko® et Bticino®
Utilisation	Intérieur uniquement
Type de bande LED	Bande LED unicolore (monochrome)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants ou produits chimiques.
Sécurité	Débrancher l'alimentation avant toute installation. Tenir hors de portée des enfants. Protéger de l'humidité et des éclaboussures.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de panne, remplacer l'appareil.
Garantie	24 mois (usage grand public)
Accessoires inclus	Notice d'utilisation

FOIRE AUX QUESTIONS - CHLSC7 VELLEMAN

Quelle est la tension d'alimentation du CHLSC7 ?

Le variateur CHLSC7 fonctionne avec une alimentation de 12 à 24 VCC.

Quel type de bande LED puis-je utiliser ?

Ce variateur est conçu pour les bandes LED unicolores (monochromes). Il n'est pas adapté aux bandes RGB ou adressables.

Comment installer le variateur ?

Connectez l'alimentation (fil noir au -, fil rouge au +) et le bouton-poussoir externe (non inclus). Branchez ensuite la bande LED (noir -, rouge +). Suivez le schéma dans la notice.

Puis-je utiliser un interrupteur classique au lieu d'un bouton-poussoir ?

Non, le CHLSC7 nécessite un bouton-poussoir momentané (type sonnette). Un interrupteur à verrouillage ne fonctionnera pas correctement.

Que faire si la bande LED ne s'allume pas ?

Vérifiez la polarité de l'alimentation et de la bande LED. Assurez-vous que la tension d'alimentation correspond à celle de la bande. Le variateur est protégé contre les inversions, mais une connexion incorrecte peut bloquer le fonctionnement.

Le variateur a-t-il une fonction mémoire ?

Oui, le CHLSC7 mémorise la dernière intensité utilisée en cas de coupure de courant. Lors du rallumage, il reprend à cette valeur.

Quelle est la charge maximale supportée ?

La charge maximale est de 5 A. Assurez-vous que le courant total de votre bande LED ne dépasse pas cette valeur.

Puis-je utiliser ce variateur en extérieur ?

Non, le variateur est prévu pour une utilisation en intérieur uniquement. Il doit être protégé de l'humidité et des intempéries.

Comment régler l'intensité lumineuse ?

Appuyez longuement sur le bouton-poussoir pour augmenter ou diminuer l'intensité. Une fois la valeur souhaitée atteinte, relâchez le bouton. Un appui court allume ou éteint la bande.

Quels sont les dimensions du variateur ?

Le CHLSC7 mesure 40 x 13 x 8 mm et pèse 15 g, ce qui le rend adapté à un montage dans un boîtier d'encastrement standard.

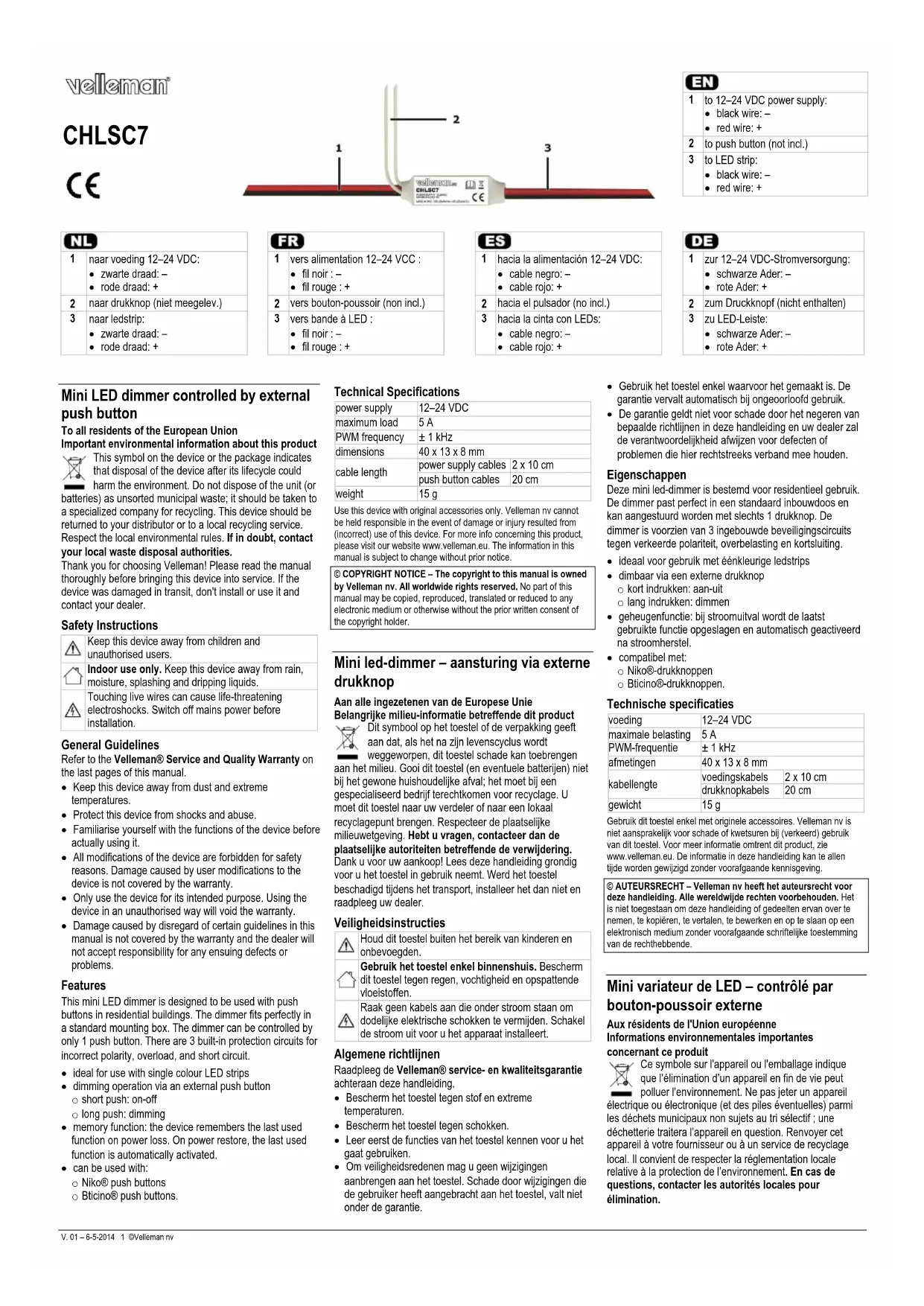

MODE D'EMPLOI CHLSC7 VELLEMAN

1 vers alimentation 12–24 VCC :

• fil noir : -
• fil rouge : +

2 vers bouton-poussoir (non incl.)

3 vers bande à LED :

• fil noir : -
• fil rouge : +

Concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement. En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Utiliser à l'intérieur uniquement. Protéger l'appareil contre la pluie, l'humidité et les éclaboussures.

Toucher un câble sous tension peut causer des électrochocs mortels. Eteindre l'appareil avant l'installation.

Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi.

• Protéger cet appareil contre la poussière et les températures extrêmes.
• Protéger l'appareil des chocs.
• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Caractéristiques

Ce mini variateur de LED est conçu pour un usage avec poussoirs dans des immeubles résidentiels. Le variateur s'intègre parfaitement dans un boîtier de montage standard et peut être contrôlé par un seul bouton-poussoir. Le variateur est équipé de 3 circuits de protection incorporés contre la polarité incorrecte, la surcharge et le court-circuit.

• idéal pour usage avec les bandes à LED unicolores
• intensité réglable par un bouton-poussoir externe
• appui court : marche-arrêt appui long : régler l'intensité lumineuse
• fonction de mémoire : lors d'une coupure de courant, la dernière fonction utilisée est sauvegardée et activée automatiquement après la remise sous tension.
• compatible avec : o poussoirs Niko® o poussoirs Bticino®.

Spécifications techniques

alimentation	12–24 VCC
charge maximale	5 A
fréquence MLI	± 1 kHz
dimensions	40 x 13 x 8 mm
longueur du câble	câbles d'alimentation	2 x 10 cm
	câbles bouton-poussoir	20 cm
poids	15 g

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article, visitez notre site web www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.

© DROITS D'AUTEUR – SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

• Tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective; • si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables ou non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.; - tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant; - tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle); - tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur; - une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
