CHLSC4 - Gradateur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gradateur pour bande LED RGB
Marque	Velleman
Modèle	CHLSC4
Alimentation	5-24 V CC (selon la bande LED)
Consommation maximale	4 A (selon l'alimentation)
Nombre de canaux	4 (R, V, B, anode commune)
Modes de fonctionnement	Automatique (programmes prédéfinis), démo, couleur statique
Réglages	Vitesse, luminosité, sélection de couleur
Type de commande	Boutons poussoirs (MODE, SPEED/BRIGHTNESS, COLOR)
Couleurs disponibles	Multicouleur (RVB), couleurs statiques sélectionnables
Dimensions approx.	60 x 30 x 15 mm (estimation)
Poids approx.	20 g (estimation)
Matériau du boîtier	Plastique
Température de fonctionnement	0 à 40 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Utiliser une alimentation adaptée ; éviter les courts-circuits ; ne pas exposer à l'humidité
Garantie	24 mois (grand public)

FOIRE AUX QUESTIONS - CHLSC4 VELLEMAN

Comment connecter le gradateur CHLSC4 à une bande LED ?

Connectez l'anode commune de la bande LED à la sortie du contrôleur. Assurez-vous que les flèches sur la bande et le contrôleur soient alignées. Utilisez une alimentation CC adaptée à la tension nominale de la bande LED (5-24 V).

Quelle alimentation utiliser pour le CHLSC4 ?

L'alimentation doit fournir une tension continue de 5 à 24 V, avec un courant suffisant pour la bande LED. La tension doit correspondre à la tension nominale de la bande LED. Par exemple, pour une bande 12 V, utilisez une alimentation 12 V CC.

Comment allumer le gradateur ?

Appuyez sur n'importe quel bouton pour allumer l'appareil. Il démarrera dans le dernier mode utilisé.

Comment changer les modes de couleur ?

Utilisez le bouton MODE pour basculer en mode automatique et parcourir les programmes. Utilisez le bouton COLOR pour passer en mode couleur statique et choisir une couleur en appuyant plusieurs fois.

Comment régler la vitesse ou la luminosité ?

Le bouton SPEED/BRIGHTNESS permet d'ajuster la vitesse en mode automatique ou la luminosité en mode couleur statique. Appuyez plusieurs fois pour modifier la valeur.

Comment éteindre le gradateur ?

Maintenez enfoncé le bouton SPEED/BRIGHTNESS pendant environ 1 seconde pour éteindre l'appareil. Pour rallumer, appuyez sur n'importe quel bouton.

Que faire si la bande LED ne s'allume pas ?

Vérifiez les connexions : l'anode commune doit être correctement branchée. Assurez-vous que l'alimentation est sous tension et que la polarité est respectée. Vérifiez qu'aucun court-circuit n'est présent.

Le gradateur chauffe-t-il normalement ?

Une légère chaleur est normale en fonctionnement. Si l'appareil devient très chaud, cela peut indiquer une surcharge ou un court-circuit. Réduisez la charge ou vérifiez les connexions.

Puis-je utiliser ce gradateur avec des bandes LED non RGB ?

Le CHLSC4 est conçu pour des bandes LED à anode commune RGB. Il peut ne pas fonctionner correctement avec d'autres types de bandes (ex : simple couleur, RGBW) sans adaptation.

Comment nettoyer le gradateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs.

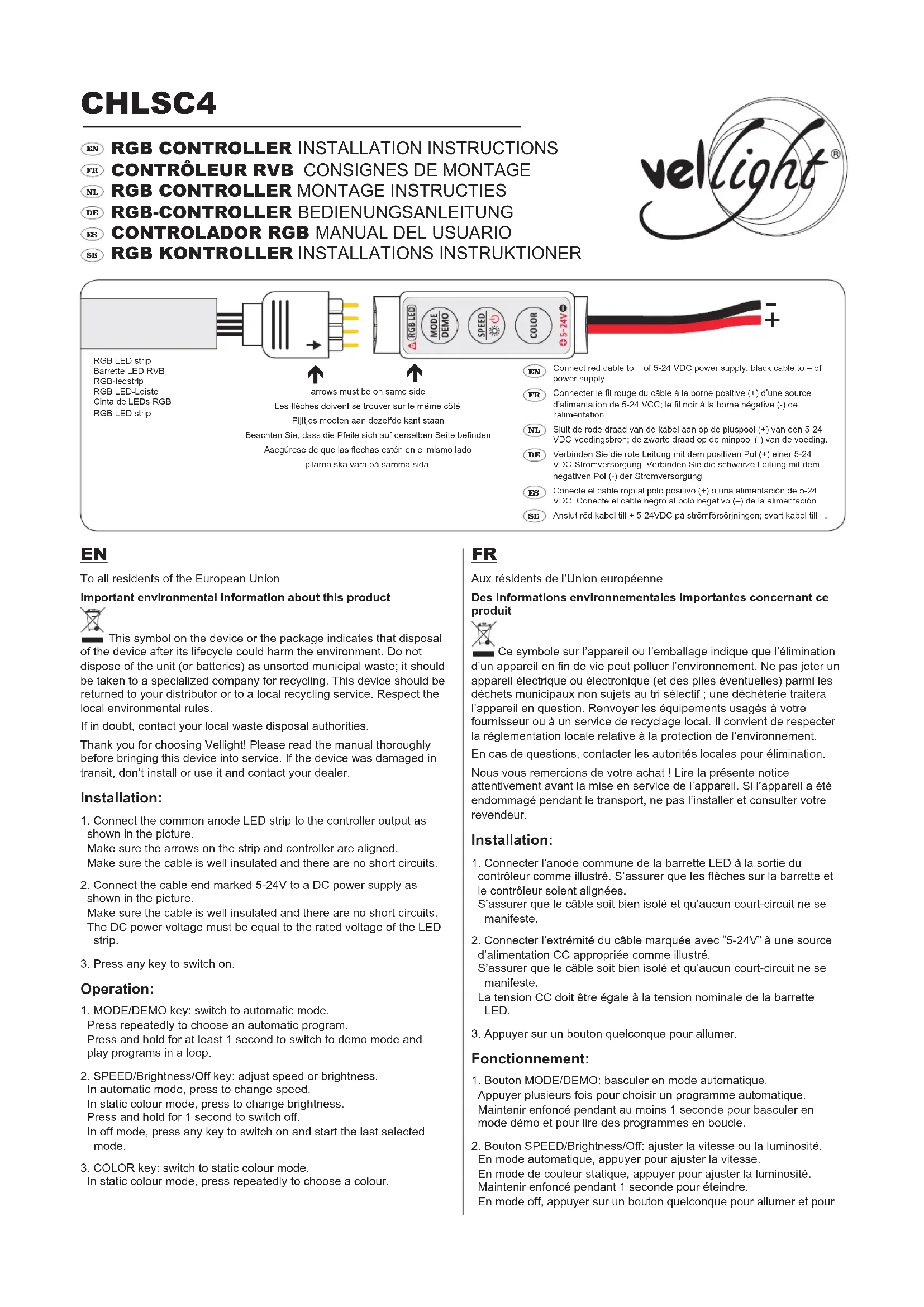

MODE D'EMPLOI CHLSC4 VELLEMAN

Les flèches doivent se trouver sur le même côté

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

Installation:

1. Connecter l'anode commune de la barrette LED à la sortie du contrôleur comme illustré. S'assurer que les flèches sur la barrette et le contrôleur soient alignées.

S'assurer que le câble soit bien isolé et qu'aucun court-circuit ne se manifeste.

1. Connecter l'extrémité du câble marquée avec "5-24V" à une source d'alimentation CC appropriée comme illustré.

S'assurer que le câble soit bien isolé et qu'aucun court-circuit ne se manifeste.

La tension CC doit être égale à la tension nominale de la barrette LED.

1. Appuyer sur un bouton quelconque pour allumer.

Fonctionnement:

1. Bouton MODE/DEMO: basculer en mode automatique.

Appuyer plusieurs fois pour choisir un programme automatique.

Maintenir enfoncé pendant au moins 1 seconde pour basculer en mode démo et pour lire des programmes en boucle.

1. Bouton SPEED/Brightness/Off: ajuster la vitesse ou la luminosité.

En mode automatique, appuyer pour ajuster la vitesse.

En mode de couleur statique, appuyer pour ajuster la luminosité.

Maintenir enfoncé pendant 1 seconde pour éteindre.

En mode off, appuyer sur un bouton quelconque pour allumer et pour

lancer le dernier mode sélectionné.

1. Bouton COLOR: basculer en mode de couleur statique.

En mode de couleur statique, appuyer plusieurs fois pour choisir une couleur.
