MANUAL DE USUARIO K8088 VELLEMAN

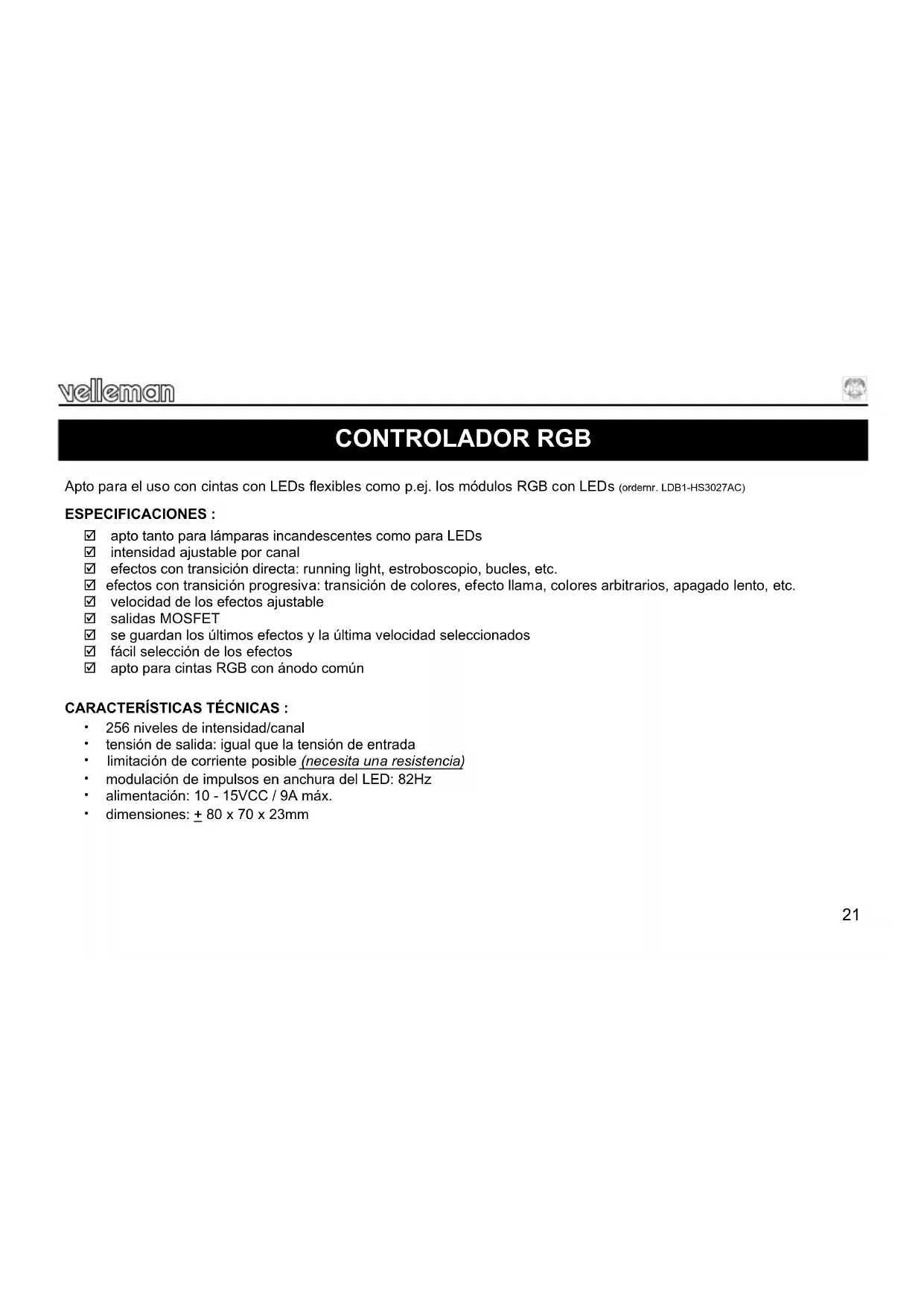

CARACTERÍSTICAS TÉCNICAS : 256 niveles de intensidad/canal tensión de salida: igual que la tensión de entrada limitación de corriente posible (necesita una resistencia) modulación de impulsos en anchura del LED: 82Hz alimentación: 10 - 15VCC / 9A máx. dimensiones: + 80 x 70 x 23mm22
Lea también el manual del usuario para consejos de soldadura y otras informaciones generales Material necesario para el montaje del kit : Pequeño soldador de 40W máx. Soldadura de 1mm, sin pasta de soldadura. Pequeños alicates de corte.
1. Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).
2. Coloque los componentes por orden correcto (véase la lista de componentes).
3. Use los cajetines para indicar su progreso.
4. Tenga en cuenta las eventuales observaciones.
MONTAJE Consejo : Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.
2. Monte las resistencias. (véase p. 24 y 25)
3. Monte el diodo. ¡Controle la polaridad!
4. Monte la red de resistencias
5. Monte el soporte de CI. ¡Atención a la posición de la muesca!
6. Monte los condensadores
7. Monte los pulsadores
8. Monte los conmutadores
No siga a ciegas el orden de los componentes en la cinta. ¡Controle siempre el valor con la lista de componentes!23
9. Monte el regulador de tensión.
10. Monte las regletas de conexión
11. Monte el condensador electrolítico. ¡Controle la polaridad!
12. Monte el cristal.
13. Monte los LEDs. ¡Controle la polaridad!
14. Monte los transistores y pliéguelos (véase fig.)
15. Monte el CI. ¡Atención a la posición de la muesca!
IMPORTANTE : ¡PONGA UNA CAPA ADICIONAL DE ESTAÑO EN TODAS LAS PISTAS DE COBRE DE LA PLACA DE CIRCUITO IMPRESO! DESCRIPCIÓN
1) Interruptor ON/OFF
2) Selector de modo: seleccione entre los modos "RGB" y "Effet"
Modo "RGB": ajuste por separado del nivel de la intensidad de las salidas rojo, verde y azul con los botones up/down Modo "Effet": selección de uno de los 11 efectos incorporados
3) Indicador LED de salida
4) Conexión de alimentación
5) Salida ROJA (3A CC máx.)
6) Salida VERDE (3A CC máx.)
7) Salida AZUL (3A CC máx.)
8) Disminuir el nivel ROJO/efecto anterior
9) Aumentar el nivel de la intensidad ROJO /efecto siguiente
10) Disminuir el nivel de la intensidad VERDE/disminuir la velocidad del efecto
11) Aumentar el nivel de la intensidad VERDE/aumentar la velocidad del efecto
12) Disminuir el nivel de la intensidad AZUL/color anterior
13) Aumentar el nivel de la intensidad AZUL /color siguiente24
CONEXIÓN: Lámpara incandescente o halógena:
- conecte la bombilla a la salida R, G o B. - No es importante la polaridad. ¡Ojo!: 3A/canal máx. (36W@12V). Ponga un jumper para R4, R5 y R6. Cinta con LEDs flexible y ánodo común (+):
- Conecte el ánodo común al (+) de la alimentación 12VCC. - Conecte el cátodo (-) de cada color al (-) de R, G o B del K8088. - Ponga un jumper para R4, R5 y R6. Consumo máx. de 3A/canal. LEDs:
Los LEDs necesitan una resistencia en serie (R4, R5 o R6). - Determine la caída de tensión del LED. (Controle las especificaciones del fabricante. Regla general: rojo: 1.7V, verde: 2V, azul: 3 ... 4V). - Luego, controle la corriente necesitada para cada LED.25 Ejemplo: LED rojo, caída de 1.7V, corriente necesitada de 20mA Cálculo de la resistencia: (12V-1.7V) / 0.020 = 515 ohm (seleccione el valor más cercano, p.ej. 560 ohm) Cálculo de la potencia de la resistencia: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (seleccione una resistencia de 0.25W) USO Modo RGB: (selector de modo en la posición "RGB")
Este modo permite componer un color propio al ajustar la intensidad de cada canal.
8) Disminuir el nivel de la intensidad ROJO/efecto anterior
9) Aumentar el nivel de la intensidad ROJO /efecto siguiente
10) Disminuir el nivel de la intensidad VERDE/disminuir la velocidad del efecto
11) Aumentar el nivel de la intensidad VERDE/aumentar la velocidad del efecto
12) Disminuir el nivel de la intensidad AZUL/color anterior
13) Aumentar el nivel de la intensidad AZUL/color siguiente
Memoria: Después de haber compuesto el color, es posible de guardarlo al poner el selector de modo en la posición "eff". Al activar el controlador la siguiente vez, ponga el selector en la posición "RGB" para volver al color compuesto. Modo efecto (selector de modo en la posición "eff")
Este modo permite seleccionar uno de los 11 efectos disponibles con los botones (8) y (9)26 Effecto # Descripción
Color estático Seleccione un color estático con los botones (12) y (13) Colores: Rojo – Verde – Rojo/Verde – Azul – Rojo/Azul – Verde/Azul – Rojo/Verde/Azul
Colores secuenciales Ídem (véase arriba) pero con secuencia automática
Colores primarios secuenciales Secuencia Roja – Verde – Azul
Efecto de llama 3 efectos de llama independientes
Estroboscopio 3 salidas parpadean con una frecuencia del 50%
Colores arbitrarios Colores arbitrarios, transición repentina entre los colores
Colores arbitrarios Colores arbitrarios, cambio progresivo entre los colores
Lamparilla Todos los canales 100%, luego desactivación lenta de todos los canales, azul se queda en el 10%
Semáforo Secuencia Verde, Azul, Roja, Verde. Utilice la salida azul para el color amarillo Es posible ajustar la velocidad de los efectos de 2 a 11. Pulse (11) para aumentar la velocidad, pulse (10) para disminuirla. Memoria: Después de haber seleccionado el efecto y la velocidad, es posible guardarlos al poner el selector de modo en la posición "RGB". Al activar el controlador la siguiente vez, ponga el selector en la posición "eff" para volver al efecto seleccio- nado. Monte el conjunto. Luego pegue las pegatinas en el lugar correcto.5 410329 385606 Modifications and typographical errors reserved - © Velleman nv. H8088B - 2008 - ED1 (rev.1)
