GEBRUIKSAANWIJZING CFA3100 ABUS

NL Hartelijk dank dat u hebt gekozen voor dit ABUS-product!

Lees voorafgaand aan de montage en ingebruikname deze handleiding zorgvuldig door. Bewaar deze handleiding en informeer iedere gebruiker omtrent de bediening.

Inhoud

1. Toepassing en belangrijke instructies ....46
2. Montageaanwijzing 47
3. HomeTec Pro App 54
4. Batterijen vervangen ....56
5. Tips voor fouten verhelpen ....57
6. Technische gegevens 57
7. Wettelijke aanwijzingen ....58

1. Toepassing en belangrijke instructies

HomeTec Pro

HomeTec Pro is een achteraf in te bouwen systeem voor gemotoriseerde vergrendeling en ontgrendeling van naar binnen opengaande deuren. Naast de deurslotaandrijving bestaat het systeem uit verdere optionele componenten. Om de deurslotaandrijving te gebruiken zoals bedoeld, heeft u een smartphone met Bluetooth® (Bluetooth® 4.0 LE en hoger), de momenteel ondersteunde iOS- of Android-softwareversie en de gratis ABUS HomeTec Pro-app voor iOS of Android nodig.

Bluetooth ^® -deurslotaandrijving CFA3100

Voorwaarde voor het gebruik van de draadloze deurslotaandrijving is dat de cilinder aan de binnenzijde van de deur 7-12 mm uitsteekt (plus dikte van het beslag of een rozet). Omdat de bediening plaatsvindt via een permanent geplaatste sleutel, moet de deurcilinder de „nood- en gevaarfunctie“ aan beide zijden aangeven, dat betekent dat hij van beide zijden met de sleutel te sluiten is, ook als er aan de tegenoverliggende zijde een andere sleutel geplaatst is. Bovendien moet de deurcilinder een profielcilinder conform DIN 18252 zijn. Controleer voor de montage de instelling van uw deur en de deurcilinder. Zorg ervoor dat de deur en de cilinder probleemloos en soepel te bedienen zijn.

Het product is alleen bestemd voor gebruik in droge binnenruimtes en mag niet worden gemonteerd op brand- of vluchtdeuren! De draadloze deurslotaandrijving kan niet worden gebruikt in combinatie met automatische vergrendeling insteeksloten en panieksloten. Het gebruik bij deuren met automatische vergrende-lingselementen die uitsluitend worden door de vergrendeling geactiveerd en die niet het slot-bout omvatten is anderzijds mogelijk.

HomeTec Pro kan net als alle technische apparaten door verschillende oorzaken uitvallen. Neem daarom altijd een bij het slot passende sleutel mee of bewaar deze op een veilige plek die bij een storing bereikbaar is (ABUS KeyGarage, buren, kantoor etc.). De deur kan dan nog steeds van buitenaf met een sleutel worden geopend. In nood- of panieksituaties, bij een storing of lege batterijen kan de deur van binnen altijd handmatig mechanisch met de draaiknop worden ontgrendeld. Bediening van buitenaf met sleutel of van binnenuit met draaiknop is uitsluitend bedoeld voor noodsituaties. Het doorlopende gebruik van de sleutel aan de buitenzijde kan op lange termijn de levensduur van de profielcilinder beperken. Alle gebruikers moeten voor het beoogde gebruik van het systeem een machtiging per app of toegang via optioneel verkrijgbare componenten krijgen.

De inhoud van deze montage- en gebruikershandleiding komt overeen met de actuele stand op het moment dat deze ter perse werd gelegd. Op grond van updates en doorontwikkelingen kan de gedrukte handleiding op het moment dat het product in gebruik wordt genomen verouderd zijn. Ga daarom naar onze website www.gabius.comzoekveld

„CFA3100“. Op de productpagina vindt u op het tabblad „Downloads“ altijd de actuele en volledige versie van de montage- en gebruikershandleiding.

Het Bluetooth® woordmerk en de Bluetooth® logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en worden door ABUS August Bremicker Söhne KG onder licentie gebruikt. Andere handelsmerken en handelsnamen zijn eigendom van hun respectievelijke eigenaars.

Apple en het Apple logo zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen en regio's. App Store is een dienstenmerk van Apple Inc.

Google Play en het Google Play logo zijn handelsmerken van Google LLC.

1. Montage van de aandrijving

		[4YW7]
Uitleg van de symbolen	Voor-zichtig!	Instructies voor de montage / bediening	Deurcilinder met gevarenfunctie: aan de buitenzijde ook bedienbaar als binnen een sleutel in het slot steekt.

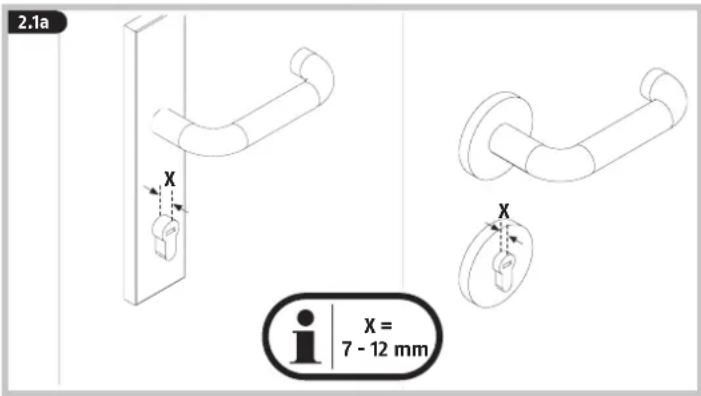

De sluitcilinder moet aan de binnenkant 7 - 12 mm uitsteken. Als dit niet kan worden gerealiseerd, zelfs niet door het verwijderen van een eventueel aanwezige rozet (2.1b), moet de cilinder worden vervangen. Deze moet tevens worden vervangen als de bestaande cilinder geen „nood- en gevarenfunctie“ heeft!

Als uw sluitcilinder deel uitmaakt van een speciaal sluitsysteem, vraag dan de goedkeuring van uw verhuurder voor de vervanging van de sluitcilinder. Het kan zijn dat er hoofdsleutels voor de noodopening van deuren van appartementen aanwezig zijn (bijvoorbeeld in het geval van wooncomplexen voor senioren).

2.2a Meet vanuit het midden van de cilinderbevestigingsschroef de twee maten buiten en binnen, elk inclu- sief deurbeslag of rozet. Voeg aan de binnenkant minstens 7 mm toe aan de gemeten maat, zodat u op de volgen- de cilinderlengte komt. Voorbeeld: U meet buiten 40 mm, binnen 30 mm. Uw bestaande cilinder moet dus een 30/40-cilinder zijn. Cilinders zijn verkrijgbaar in stappen van 5 mm. Om HomeTec Pro te kunnen bevestigen, heeft u een 40/40-cilinder nodig als volgende standaardlengte.

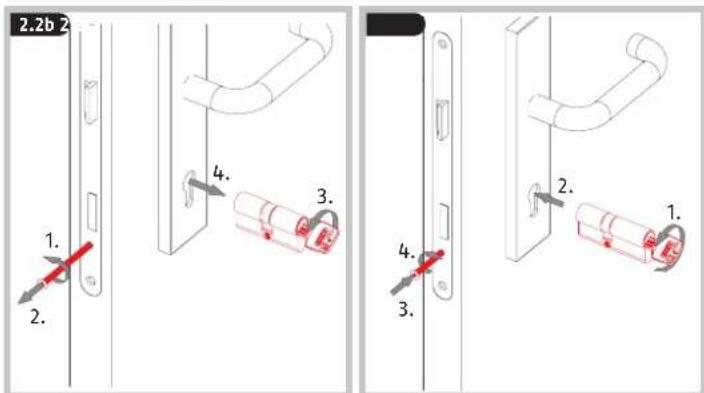

2.2b 2 1. 2. 4. 3. 4. 3. 2. 1.

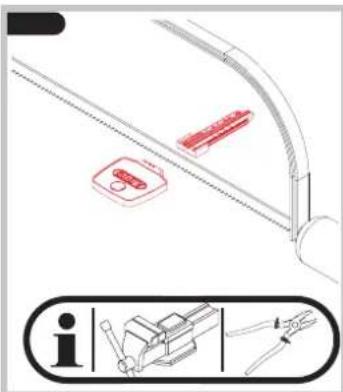

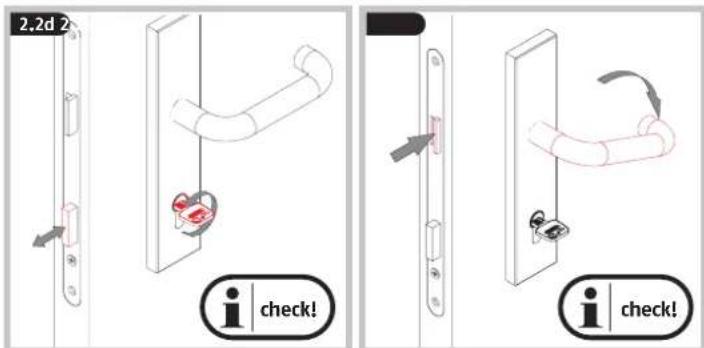

Sleutelkop van een sleutel afzagen. Let op! ABUS is niet aansprakelijk voor schade. Zorg eventueel voor toestemming van uw verhuurder.

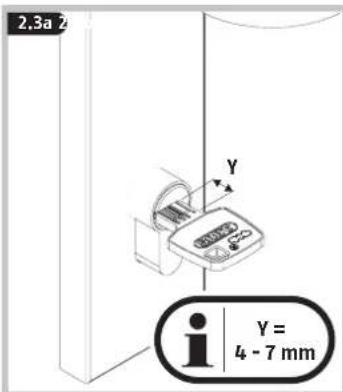

2.3a 2 Y Y = 4 - 7 mm

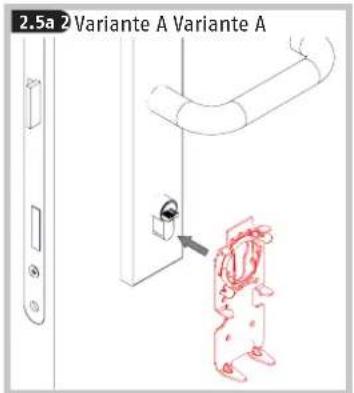

2.5 Bevestigen van de afdekplaat VarianteA: Afdekplaatvastklemmen >> 2.5a-c Variante B: Afdekplaat vastlijmen >> 2.6a-e Variante C: Afdekplaat vastschroeven >> 2.7a-c Variante D: Afdekplaat met rozet- schroefverbinding >> 2.8a-c

2.5c Variante A Draai tot aan de aanslag! De met „R“ ge- markeerde kant moet zich aan de rechterkant bevinden! 2,9a

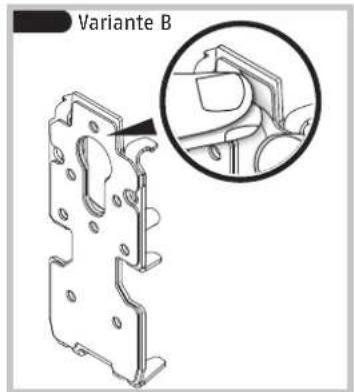

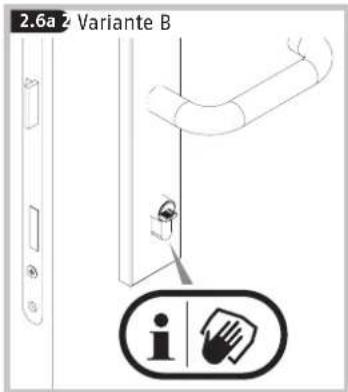

2.6a 2 Variante B i

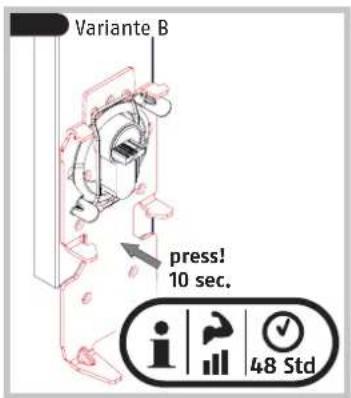

Variante B

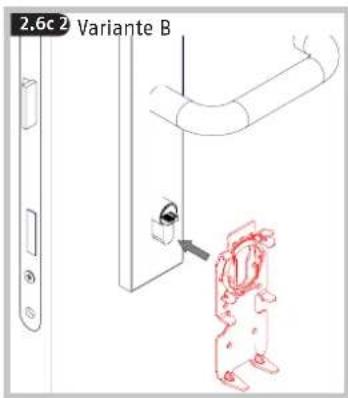

2.6c 2 Variante B

2.6e Variante B Draai tot aan de aanslag! De met „R“ ge- markeerde kant moet zich aan de rechterkant bevinden! 2.9a

Boor niet in de insteekslot! Indien nodig schroeven inkorten.

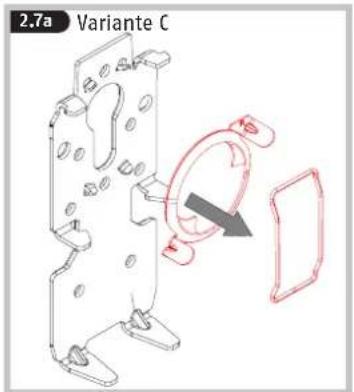

2.7a Variante C

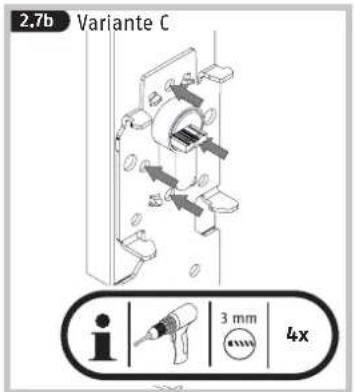

2.7b Variante C i | 3 mm | 4x

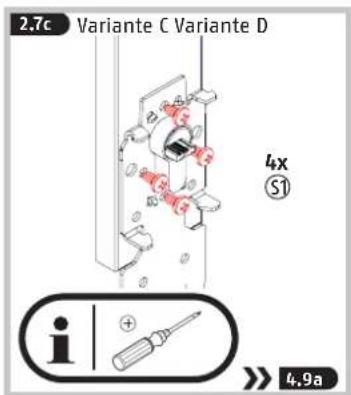

2.7c Variante C Variante D 4X S1 i | + 4.9a

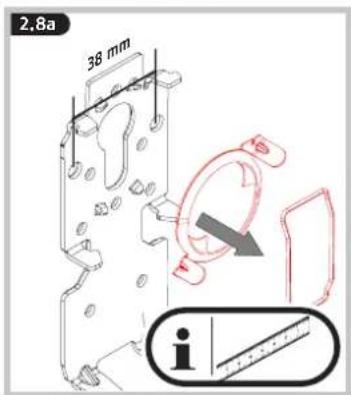

2.8a 38 mm i

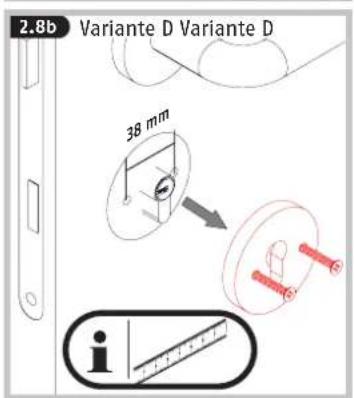

• Download de ABUS HomeTec Pro-app en activeer Bluetooth® op uw smartphone.
• Start de app en volg de instructies in de app.
• Als alternatief voor de smartphone kan de deurslotaandrijving ook met andere HomeTec Pro-componenten worden bediend.
• Let op de toewijzing van de verschillende Keycards aan de producten en scan altijd de bijbehorende Keycard.
• Om een component te programmeren (bijv. afstandsbediening CFF3100), begint u met de knop „HomeTec Pro / Component toevoegen“.
• Bewaar de ABUS Keycard(s) na de programmering altijd op een veilige plaats! U heeft de Keycard nodig voor software-updates, bij verlies van de smartphone en als bewijs dat u de eigenaar bent bij eventuele garantie-aanspraken en reparatie. Geef de Keycard niet door aan derden.

Om een goede werking te garanderen, raden wij ten zeerste aan om tijdig updates van de app en software- en firmware-updates van de HomeTec Pro-componenten uit te voeren. U ontvangt hierover informatie in de app. U kunt de betreffende update ook uitvoeren in de instellingen van de componenten.

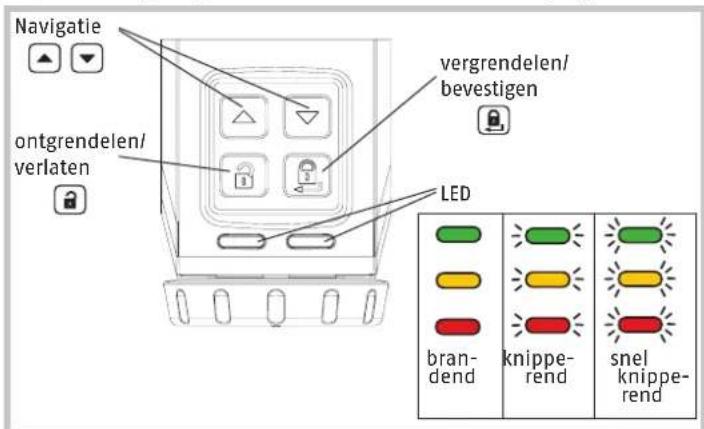

3.1 Bedieningsknoppen en LED-indicators van de aandrijving

Navigatie ontgrendelen/ verlaten vedgrendelen/ bevestigen LED bran- dend knippe- rend snel knippe- rend

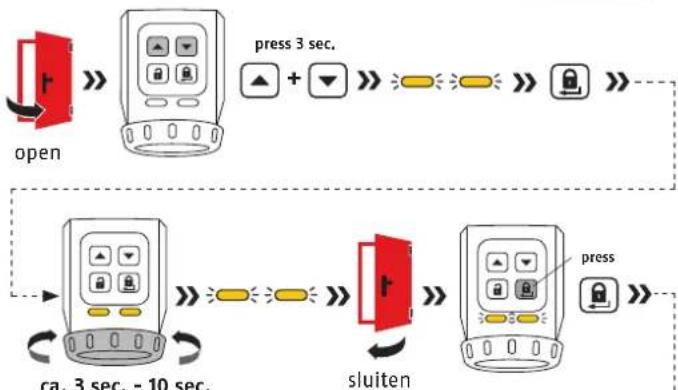

3.2

Optioneel: programmeren van de aandrijving op de deur in de afleveringstoestand of na een fabrieksreset (het programmeren wordt in principe uitgevoerd in de ABUS HomeTec Pro-app)

draait automatisch (Programmeren van de bewegingen)

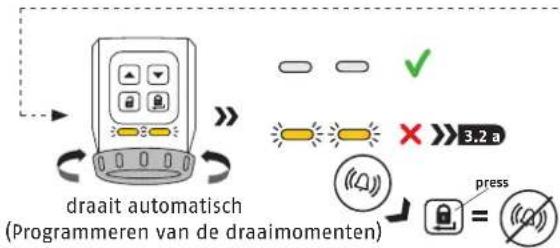

draait automatisch (Programmeren van de draaimomenten)

3.2 a

Bij snel knipperende led en snelle piep foutoorzaak verhelpen

check! Instelling van de deur of cilinder. 3.2

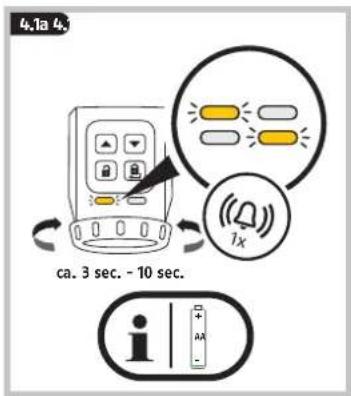

1. Batterijen vervangen


Alle batterijen vervangen! Verwijder eerst de vier batterijen en plaats dan de vier nieuwe batterijen of oplaadbare batterijen „klaar voor gebruik" (ready to use).

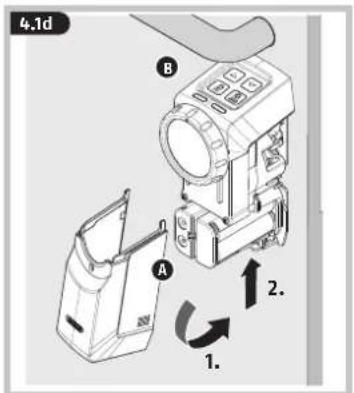

4.1d A B 1. 2.

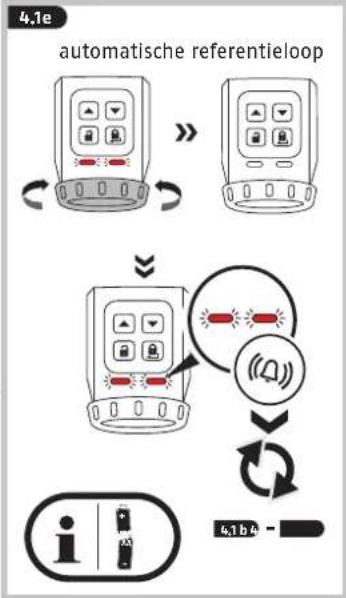


1. Tips voor fouten verhelpen

Storing / informatie	Oorzaak Oplossing
Na de program-mering knippe-ren bij de eerste sluiting de LEDs en klinkt er een continu akoestisch signaal	De deur werd tijdens het tweede deel van de programmering niet gesloten	Programmering herha-len en deur op het aangegeven tijdstip sluiten
Tijdens de normale bediening knippe-ren de LEDs en er klinkt een continu akoestisch signaal	- De deur is tijdens de werking niet gesloten zodat de aandrijving de deurgrendel tegen de deurrand beweegt of- Ten minste een batterij is verkeerd om geplaatstof- Het slotmechanisme beweegt stroef of de deur is onjuist inge-steld	- Deur sluiten en bediening herhalen- Batterijvakje openen en polariteit van de batterijen controleren/batterijen correct plaatsen >> 4.- De correct instellen Slotmechanisme smeren
Voorafgaande aan iedere draaibeweging van de aandrijving klinkt een akoestisch signaal	Batterijen zijn leeg Batterijen vervangen >> 4.
Voorafgaande aan het openen van de deur wordt een referentiebeweging van de aandrijving uitgevoerd	De deur is in de tussen-tijd met de sleutel handmatig geopend/gesloten of er is aan de draaiknop van de aandrijving gedraaid	Geen actie nodig.Er is een referentiebe-weging nodig voor de correcte positieherken-ning na handmatige draaling van de aandri-jving met sleutel van buiten of met draaiknop van binnen.

1. Technische gegevens

Afmetingen 138 x 52 x 65 mm
Massa (zonder batterijen) 418 gram
IP-klasse IP 20
Batterijtype 4 * AA 1,5 V Alkaline
Bedrijfstemperatuurbereik 0°C tot +40°C
Frequentie 2,402 GHz - 2,480 GHz
Uitgestraald maximaal zendvermogen < 10dBm eirp
Versleuteling	AES-128-bit

7. Wettelijke aanwijzingen

Batterij-instructies

• Dit product bevat 4 1,5 V Alkaline AA batterijen.
• Batterijen mogen niet in de handen van kleine kinderen terechtkomen. Kinderen kunnen batterijen in hun mond steken en doorslikken. Dit kan ernstige schade aan de gezondheid toebrengen. Neem in dergelijke gevallen direct contact op met een arts!
• De batterijen moeten met de juiste polariteit (+ en -) worden geplaatst.
• Lege batterijen moeten onmiddellijk worden verwijderd of vervangen.
• Verschillende batterijtypes of nieuwe en gebruikte batterijen mogen niet samen worden gebruikt.
• De aansluitklemmen mogen niet worden kortgesloten.
• Risico op letsel door bijtende stoffen door contact met lekkende of beschadigde batterijen! Gebruik in dat geval geschikte veiligheidshandschoenen en reinig het batterijvak met een droge doek.
• Batterijen mogen niet uit elkaar gehaald, doorboord, beschadigd, kortgesloten, verhit, opgeladen of in open vuur gegooid worden (explosiegevaar!).
• Bewaar en gebruik het product niet in omgevingen waarin temperaturen lager dan 0°C of hoger dan +40°C kunnen heersen. Stel het product niet gedurende langere tijd bloot aan zonnestralen!

Conformiteitsverklaring

ABUS August Bremicker Söhne KG verklaart hierbij dat het radiosysteem type HomeTec Pro voldoet aan de richtlijnen 2014/53/EU en 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: docs.abus.com

Afvoer

Het is uw eigen verantwoordelijkheid om alle opgeslagen persoonlijke gegevens te verwijderen voordat u het product aan het eind van de levensduur afdankt. Dit product bevat waardevolle grondstoffen. Voer het product aan het einde van de levensduur af volgens de geldende wettelijke bepalingen. Elektrische apparaten, oplaadbare accu's en batterijen mogen niet met het huisvuil worden weggegooid. Afvoer en verdere verwerking moet gebeuren in overeenstemming met Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE) of volgens Richtlijn 2006/66/EG inzake batterijen en accu's, alsmede afgedankte batterijen en accu's. Batterijen moeten uit elektrische apparaten worden verwijderd en vóór verwijdering afzonderlijk worden afgevoerd. Voer de verpakking gesorteerd af. Karton behoort bij het oud papier, folies en plastic onderdelen bij de recyclebare materialen. Neem bij vragen contact op met de gemeente die verantwoordelijk is voor de afvalverwijdering. Informatie over inzamelpunten voor uw oude apparaten kunt u bijvoorbeeld krijgen bij het plaatselijke gemeente- of stadsbestuur, de plaatselijke afvalverwerkingsbedrijven of bij uw vakdealer.

Garantie

ABUS producten zijn met de grootste zorgvuldigheid ontworpen, geproduceerd en op basis van de geldende voorschriften getest. De garantie heeft uitsluitend betrekking op gebreken die op materiaal- of fabrieksfouten duiden op het moment van verkoop. Bij bewijs van een materiaal-of fabrieksfout wordt de HomeTec Pro na beoordeling van de garantiegever gerepareerd of vervangen. De garantie eindigt in dit geval met het aflopen van de oorspronkelijke garantieperiode. Verdergaande aanspraken zijn uitdrukkelijk uitgesloten. ABUS is niet aansprakelijk voor gebreken en schade die zijn veroorzaakt door inwerkingen van buitenaf (bijvoorbeeld door transport, inwerking van geweld), onjuist gebruik, normale slijtage of het niet in acht nemen van deze handleiding. Meegeleverde batterijen zijn uitgesloten van de garantie. Bij het indienen van een garantieclaim moet bij de digitale deurspion het originele aankoopbewijs met datum van de aankoop en een korte schriftelijke beschrijving van de fout worden gevoegd.

Technische wijzigingen voorbehouden. Geen aansprakelijkheid voor vergissingen en drukfouten.
