GEBRUIKSAANWIJZING AKFH 185 AS Fein

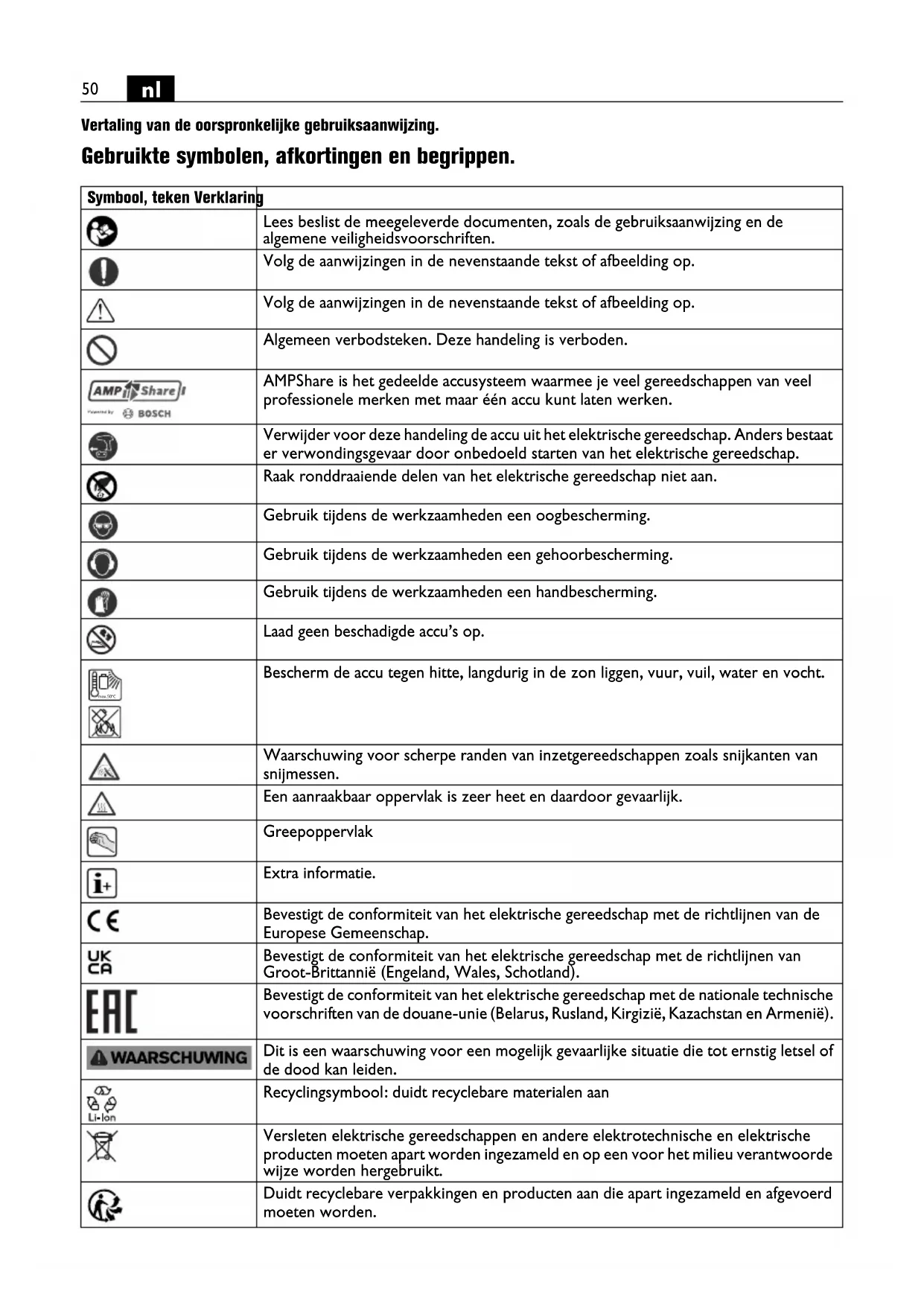

Vertaling van de oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Algemeen verbodsteken. Deze handeling is verboden. AMPShare is het gedeelde accusysteem waarmee je veel gereedschappen van veel professionele merken met maar één accu kunt laten werken. Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Raak ronddraaiende delen van het elektrische gereedschap niet aan. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Gebruik tijdens de werkzaamheden een handbescherming. Laad geen beschadigde accu’s op. Bescherm de accu tegen hitte, langdurig in de zon liggen, vuur, vuil, water en vocht. Waarschuwing voor scherpe randen van inzetgereedschappen zoals snijkanten van snijmessen. Een aanraakbaar oppervlak is zeer heet en daardoor gevaarlijk. Greepoppervlak Extra informatie. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). Bevestigt de conformiteit van het elektrische gereedschap met de nationale technische voorschriften van de douane-unie (Belarus, Rusland, Kirgizië, Kazachstan en Armenië). Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Recyclingsymbool: duidt recyclebare materialen aan Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Duidt recyclebare verpakkingen en producten aan die apart ingezameld en afgevoerd moeten worden. max.50°C51

Inschakelen Uitschakelen vergrendeld niet vergrendeld Laag toerental Hoog toerental Accutype Opladertype Snijplaat 4-zijdig Koperpasta (Cu) zie het gedeelte „Aanwijzingen voor de bediening.” Smeren met olie Let op: Niet in de brandende lamp kijken! (**) Kan cijfers of letters bevatten (Ax – Zx) Aanduiding voor interne doeleinden Symbool, teken Verklaring Teken Eenheid internatio- naal Verklaring U V Elektrische gelijkspanning

, rpm, r/min Gemeten onbelast toerental (bij volledig opgeladen accu) f Hz Frequentie M... mm Maat, metrische schroefdraad Ø mm Diameter van een rond deel ° α =afschuinhoek (hoek freeskop) mm c (max., 45°)=max. afschuinlengte a (max., 45°)=max. afschuinhoogte (instelmaat) mm R=radius kg Gewicht volgens EPTA-Procedure 01 kg Gewicht van het elektrische gereedschap zonder accu en inzetgereedschap max max

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Bestemming van het elektrische gereedschap: Handgevoerde kantenfreesmachine voor professioneel gebruik door daartoe opgeleid bedieningspersoneel met inzetgereedschappen en toebehoren zoals door FEIN toegestaan in een tegen weersinvloeden beschermde omgeving. – voor de bewerking van werkstukken van staal, giet- staal, fijnkorrelstaal, roestvrij staal, aluminium, alu- miniumlegeringen, messing en kunststof – voor professioneel gebruik in de industrie en door de vakman – ter voorbereiding van K-, V-, X- en Y-vormige las- voegen – voor het aanbrengen van zichtbare kanten in de installatie-, apparaten- en machinebouw – voor het afronden van kanten als optimale lakvoor- bereiding of als stootbescherming Bijzondere veiligheidsvoorschriften. Bevestig het werkstuk op een stabiele ondergrond met klemmen of op andere wijze en zet het goed vast. Als u het werkstuk alleen met uw hand vasthoudt of tegen uw lichaam houdt, blijft het labiel. Het verlies van de controle kan het gevolg zijn. Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik. Gebruik geen beschadigde inzetgereedschappen. Con- troleer vóór elk gebruik de snijplaten op afsplinteringen en scheuren, ouderdom of ernstige slijtage. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is. Gebruik alleen een onbeschadigd inzetgereedschap. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor- bescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegen- houdt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassin- gen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving. Houd het elektrische gereedschap bij het starten altijd goed vast. Bij het op toeren komen tot aan het volle- dige toerental kan het reactiemoment van de motor tot het wegdraaien van het elektrische gereedschap leiden. Gebruik indien mogelijk klemmen om het werkstuk vast te zetten. Houd nooit een klein werkstuk met één hand vast en het elektrische gereedschap met uw andere hand terwijl u het gebruikt. Span kleine werkstukken vast. U heeft dan beide handen vrij om het elektrische gereedschap beter onder controle te houden. Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elek- trische gereedschap kunt verliezen. Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren. kg Gewicht van de accu

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. Teken Eenheid internatio- naal Verklaring53

Reinig regelmatig de ventilatieopeningen van het elek- trische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze mate- rialen ontsteken. Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden. Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk wordt steviger vastgehouden dan in uw hand. Terugslag en bijbehorende waarschuwingen Terugslag is de plotselinge reactie als gevolg van een vastgehaakt of geblokkeerd draaiend inzetgereedschap. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering. Als de snijplaat in het werkstuk vasthaakt of blokkeert, grijpt de kant van de snijplaat die in het werkstuk invalt zich vast. Daardoor kan de snijplaat uitbreken of een terugslag veroorzaken. De houder van de snijplaat beweegt zich dan naar de bedienende persoon toe of van de persoon weg, afhankelijk van de draairichting van de houder van de snijplaat op de plaats van de blok- kering. Hierbij kunnen snijplaten ook breken. Een terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap. Terugslag kan worden voor- komen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven. Houd het elektrische gereedschap goed vast en breng uw rug en armen in een positie waarin u de terugslag- krachten kunt opvangen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reac- tiekrachten beheersen. Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschap- pen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoe- ken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een contro- leverlies of terugslag. Geleid het inzetgereedschap altijd in dezelfde richting in het materiaal waarin de snijkant het materiaal ver- laat. Deze komt overeen met de richting waarin de spa- nen worden uitgeworpen. Geleiding van het elektrische gereedschap in de verkeerde richting heeft uitbreken van de snijkant van het inzetgereedschap uit het werk- stuk tot gevolg. Daardoor wordt het elektrische gereedschap in deze toevoerrichting getrokken. Voorkom blokkering van de snijplaat of een te hoge aandrukkracht. Voer geen afschuinhoogte in die groter is dan de maximaal toegestane hoogte. Overbelasting van de snijplaten vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijk- heid van terugslag of breuk van de snijplaten. Blijf uit de buurt van de plaats vóór en achter de rond- draaiende snijplaat. Als u de snijplaat in het werkstuk van u af beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende snijplaat rechtstreeks naar u toe worden geslingerd. Draai of vervang stomp geworden snijplaten en snijpla- ten waarvan de bekleding is versleten. Doe dit op tijd. Door stomp geworden snijplaten ontstaat een ver- hoogd gevaar dat de machine blijft hangen en uitbreekt. Gebruik het elektrische gereedschap niet zonder steun- schijf. Overige veiligheidsvoorschriften Gebruik geen beschadigd elektrisch gereedschap. Con- troleer altijd vóór gebruik van het elektrische gereed- schap de behuizing en overige componenten op beschadigingen zoals scheuren of breuken. Gebruik tijdens de werkzaamheden een gehoor- bescherming. Snijplaten, snijplaathouders, werkstuk en spanen kun- nen na de werkzaamheden heet zijn. Draag werkhand- schoenen. Gebruik alleen scherpe en onbeschadigde snijplaten. Houd uw handen uit de buurt van de freesplaats en de inzetgereedschappen. Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsge- vaar door scherpe of hete inzetgereedschappen. Gebruik een stationaire afzuiginstallatie en blaas de ventilatiesleuven vaak uit. Onder extreme gebruiks- omstandigheden kan tijdens het bewerken van metaal geleidend stof in het elektrische gereedschap terecht- komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar. Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend. Vervang een beschadigde of gescheurde extra hand- greep. Gebruik het elektrische gereedschap niet met een defecte extra handgreep. Gebruik en behandeling van de accu (accublok). Deze veiligheidsvoorschriften gelden alleen voor 18V FEIN lithium-ion AMPShare accu's. Gebruik de accu alleen in producten van AMPShare partners. Met AMPShare aangeduide 18V-accu's zijn volledig compatibel met de volgende producten: – alle producten van het FEIN 18V AMPShare systeem – alle 18V producten van AMPShare partners. Bij het werken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.54

Neem de adviezen ten aanzien van de accu in de gebruiksaanwijzing van uw product in acht. Alleen dan kunnen de accu en het product zonder gevaar worden gebruikt en worden de accu's beschermd tegen gevaar- lijke overbelasting. Laad de accu's alleen op met oplaadapparaten die wor- den geadviseerd door FEIN of een van de AMPShare partners. Een oplaadapparaat is geschikt voor een bepaald type accu. Er bestaat brandgevaar als het met een ander type accu wordt gebruikt. De accu wordt gedeeltelijk opgeladen geleverd. Laad de accu vóór het eerste gebruik volledig in het oplaadap- paraat op ervoor te zorgen dat de accu zijn volle ver- mogen bereikt. Bewaar accu's buiten het bereik van kinderen. Accu's mogen niet gedemonteerd, geopend of gefrag- menteerd worden. Stel de accu's niet bloot aan mecha- nische schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistof- fen vrijkomen. De dampen kunnen de luchtwegen irri- teren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden. Als de huid met accuvloeistof in aanraking komt, onmiddellijk met veel water afspoelen. Als de accu- vloeistof in het oog terechtkomt, wast u de ogen met schoon water uit. Raadpleeg onmiddellijk een arts. Als de accuvloeistof mogelijk op voorwerpen in de buurt is gespat, controleert u de betrokken gedeelten. Draag beschermende handschoenen om aanraking met de huid te voorkomen. Maak de onderdelen schoon met droog huishoudpapier of vervang deze indien nodig. Naar buiten komende dampen kunnen de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden. Sluit de accu niet kort. Voorkom aanraking van de niet- gebruikte accu met paperclips, munten, sleutels, spij- kers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorza- ken. Kortsluiting tussen de accucontacten kan brand- wonden of brand tot gevolg hebben. De accu kan beschadigd raken door scherpe voorwer- pen zoals spijkers en schroevendraaiers en door geweld van buitenaf. Er kan interne kortsluiting ont- staan en de accu kan verbranden, roken, exploderen of oververhit raken. Voer nooit onderhoud aan een beschadigde accu uit. Alle onderhoud aan accu's moet worden uitgevoerd door de fabrikant of de erkende klantenservice. Bescherm de accu tegen hitte en tegen langdurig zonlicht, vuur, vuil, water en vocht. Er bestaat explosie- en kortsluitgevaar. Gebruik en bewaar de accu alleen bj een omgeving- stemperatuur tussen -20°C en +50°C. Laat de accu bij- voorbeeld in de zomer niet in de auto liggen. Bij temperaturen onder 0 °C kan bij bepaalde gereed- schappen het vermogen minder worden. Laad de accu alleen op bij omgevingstemperaturen tus- sen 0 °C en +35 °C. Laad de accu met USB-aansluiting via deze aansluiting alleen op bij omgevingstemperatu- ren tussen +10 °C en +35 °C. Opladen buiten het tem- peratuurbereik kan de accu beschadigen of het brandgevaar vergroten. Behandel lege accu's voorzichtig. Accu's vormen een gevarenbron, omdat ze een zeer hoge kortsluitstroom kunnen veroorzaken. Lithium-ion-accu's lijken soms leeg, maar verliezen hun lading nooit volledig. Dompel de accu niet onder in vloeistoffen zoals (zout) water of dranken. Contact met vloeistoffen kan de accu beschadigen. Dit kan leiden tot warmte- of rookont- wikkeling of tot ontsteking of ontploffing van de accu. Gebruik de accu verder niet meer en neem contact op met een door FEIN erkende klantenservice. Gebruik geen beschadigde accu. Het gebruik van de accu moet onmiddellijk worden stopgezet zodra deze ongewone kenmerken vertoont zoals geurontwikkeling, hitte, verkleuring of vervorming. Bij voortgezet gebruik kan de accu hitte en rook ontwikkelen, ontsteken of ontploffen. De accu niet openen, platdrukken, verhitten of verbran- den. Bij niet-naleving bestaat brand- en brandletselge- vaar. Volg de voorschriften van de fabrikant op. Blus een brandende lithium-ion-accu met water, zand of een blusdeken. Vermijd fysieke schokken en stoten. Schokken, stoten en het binnendringen van voorwerpen kunnen de accu's beschadigen. Dit kan leiden tot warmte- of rookont- wikkeling of tot ontsteking of ontploffing van de accu. De accu nooit onbeheerd 's nachts opladen. Bij niet- naleving kan er brand- en explosiegevaar zijn. Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt. Verwijder de accu alleen als het elektrische gereed- schap uitgeschakeld is. Verwijder de accu vóór werkzaamheden aan het elek- trische gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er letselgevaar. Bescherm de accu tegen vocht en water. Reinig vuil geworden aansluitingen van de accu en van het elektri- sche gereedschap met een droge en schone doek. Verwijder de accu wanneer u het elektrische gereed- schap vervoert of opbergt. Volg de veiligheidsvoorschriften in de gebruiksaanwij- zingen van de oplaadapparaten van FEIN en de AMPS- hare partners op. Emissiewaarden voor trillingen en geluid. De in deze gebruiksaanwijzing vermelde trillings- en geluidsemissiewaarden zijn gemeten volgens een in EN 62841 genormaliseerde meetmethode en kunnen wor- den gebruikt om elektrische gereedschappen te verge- lijken. Zij zijn ook geschikt voor een voorlopige beoordeling van de blootstelling aan trillingen en lawaai. De aangegeven trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. max.50°C55

Indien het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met ander inzetge- reedschap of bij onvoldoende onderhoud, kunnen de totale trillingswaarden en de geluidsemissiewaarden afwijken. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verhogen. Voor een nauwkeurige schatting van de blootstelling aan trillingen en geluid moet ook rekening worden gehouden met de tijden dat het apparaat is uitgescha- keld of draait, maar niet daadwerkelijk wordt gebruikt. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verminderen. Stel aanvullende veiligheidsmaatregelen in om de bediener te beschermen tegen de effecten van tril- lingen en lawaai, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm hou- den van de handen, organisatie van het arbeidsproces. Emissiewaarden voor trillingen Bepaald bij een 45° afschuining. Gebruikt materiaal: S235JR, materiaaldikte: 30 mm Omgang met gevaarlijke stoffen Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bij- voorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materia- len, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloot- stelling. Gebruik een op de vrijkomende stofsoort afge- stemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman. Houtstof en lichtmetaalstof, hete mengsels van schuur- stof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewer- kingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewer- ken materialen in acht. Bedieningsvoorschriften. Beweeg het elektrische gereedschap alleen inge- schakeld naar het werkstuk toe. Anders kunnen werkstuk en inzetgereedschappen beschadigd raken. Tijdens de bewerking moet het steunwiel steeds tegen het werkstuk liggen. Verwijder het ingeschakelde elektrische gereed- schap eerst van het werkstuk en schakel het ver- volgens uit. Anders kunnen werkstuk en inzetgereedschappen beschadigd raken. Als de trillingen van het elektrische gereedschap duidelijk toenemen, controleert u de instellings- parameters voor het inzetmateriaal en de toestand van het inzetgereedschap. Letselgevaar door spanen. Voorkom aanraking van uw handen en kleding met spanen. Probeer niet om het inzetgereedschap te verwijderen terwijl het nog draait. Dit kan ernstig letsel veroorzaken. Letselgevaar door scherpe randen van de freeskop. Raak de scherpe randen van de freeskop niet aan. Verbrandingsgevaar. Het inzetgereedschap kan tijdens het gebruik heet worden. Laat het inzetgereedschap afkoelen: – na het neerleggen van het elektrische gereedschap – voor het wisselen van inzetgereedschap. Draai of keer indien nodig de achtvoudig inzetbare snij- platen. Let erop dat freeskop, steunwiel en snijplaten afhankelijk van de toepassing kunnen verschillen. Gebruik hiervoor alleen voor de toepassing toegestaan toebehoren. Let er bij het afschuinen en bij radiusbewerkingen op dat afhankelijk van het materiaal de juiste toerentalstand is ingesteld. Door middel van branden, plasmasnijden of lasersnij- den kunnen verschillende materialen aan de randen worden gehard. Daardoor kunnen grote verschillen met de aangegeven richtwaarden optreden. Overige bedieningsaanwijzingen. De nulspanningsblokkering voorkomt dat het elektri- sche gereedschap weer zelfstandig begint te lopen als de schakelaar in de aan-stand staat en de accu wordt vastgestoken. Als het elektrische gereedschap wordt uitgeschakeld zonder dat de schakelaar wordt bediend, zet u de scha- kelaar van het elektrische gereedschap uit, verwijdert u de accu en sluit u deze weer aan. Afschuinhoogte instellen (zie pagina 10/11) bewerkingsproces Gewogen versnelling*

• Deze meetwaarde is afhankelijk van het materiaal en de toe-passing en kan daardoor ook worden overschreden.

Gebruik afschuinsnijplaten. Deze zijn verkrijgbaar als toebehoren. Stel de afschuinhoogte „a” in met de instelmaat op de steunschijf. Vervaardig een proefstuk. Aangezien de schaal een tolerantie heeft van ongeveer ± 1 mm (ongeveer 1/32''), kan het nodig zijn de schaal bij te stellen. De bijstelling vindt plaats met behulp van de tweede schaalverdeling (getallen 1 t/m 15) op de steunschijf. Met elk getal wordt de steunschijf 0,1 mm (1/254'') versteld. De maximale, van het materiaal afhankelijke instelmaat en de geadviseerde toerental- stand vindt u in de beide volgende tabellen. Radiusmaat instellen (zie pagina 11) Gebruik radiussnijplaten. Deze zijn verkrijgbaar als toe- behoren. De instelmaat van de steunschijf moet wor- den aangepast aan de betreffende radius. De waarden voor de instelmaat zijn afhankelijk van het toebehoren. De van het materiaal afhankelijke toerentalstand vindt u in de volgende tabel. De vermelde waarde zijn ervaringswaarden en kunnen niet worden gegarandeerd. Oplaadindicatie op de accu (zie pagina 13). De oplaadtoestand kan worden worden aangegeven door de groene leds van de oplaadindicatie op de accu. Druk op de knop voor de oplaadindicatie of om de oplaadtoestand aan te geven. Indien er geen led brandt na het indrukken van de knop, is de accu defect en moet deze worden vervan- gen. Vervoer. Op de lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere beperkingen over de weg worden getransporteerd. Bij verzending door derden (bijv. luchtvervoer of expe- ditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van het ver- zendstuk een deskundige voor gevaarlijke stoffen wor- den geraadpleegd. Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda- nig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht. Onderhoud en klantenservice. Houd er rekening mee dat elektrische gereed- schappen principieel alleen door een vakman voor elektriciteit mogen worden gerepareerd, onder- houden en gecontroleerd, aangezien door ondeskun- dige reparaties ernstige gevaren voor de gebruiker kunnen ontstaan. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Blaas het inwendige van het elektrische gereed- schap via de ventilatieopeningen met droge en olievrije perslucht uit. Reinig en smeer indien nodig de schroefdraad van de hoogteverstelling op de steunschijf. Schroef de steun- schijf los en draai de steunschijfhouder naar buiten. Rei- nig aan beide zijden de schroefdraad en smeer deze met olie. Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval. Neem in het geval van te repareren FEIN elektrische gereedschappen en toebehoren contact op met de FEIN klantenservice. Het adres vindt u op www.fein.com. Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage. De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen, steunwiel, accu Onderhoud en reiniging. Maak de ventilatieopeningen en de aansluitingen van de accu af en toe schoon met een zachte, schone en droge doek. – Gebruik voor het schoonmaken van de accu geen chemische middelen. Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd. Max. instelmaat (geldt voor 45° afschuining en radius) geadviseerde toerental- stand [mm] [inch] Aluminium 3,5 2/16 6 staal 400 N/mm

2,8 2/16 4–5 Roestvrij staal 1,4 1/16 1–357

Conformiteitsverklaring. De CE-verklaring geldt alleen voor landen van de Euro- pese Unie en de EFTA (European Free Trade Associa- tion) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU- markt is gebracht, verliest het UKCA-teken zijn geldig- heid. De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor produc- ten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Milieubescherming en afvoer van afval. Gooi accu's niet bij het huisvuil! Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af. Accu’s alleen in lege toestand naar een daarvoor aange- wezen verwerkingsplaats brengen. Accu’s die niet helemaal leeg zijn, moeten ter voorko- ming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd. Alleen voor landen van de EU: Volgens de Europese richtlijn 2006/66/EG moeten defecte of versleten accu's apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. Toebehorenkeuze (zie pagina 19). Gebruik uitsluitend origineel FEIN-toebehoren. Het toebehoren moet voor het type elektrisch gereedschap bestemd zijn. A Afschuinsnijplaten B Radiussnijplaten C Steunwiel58
