MANUALE UTENTE AKFH 185 AS Fein

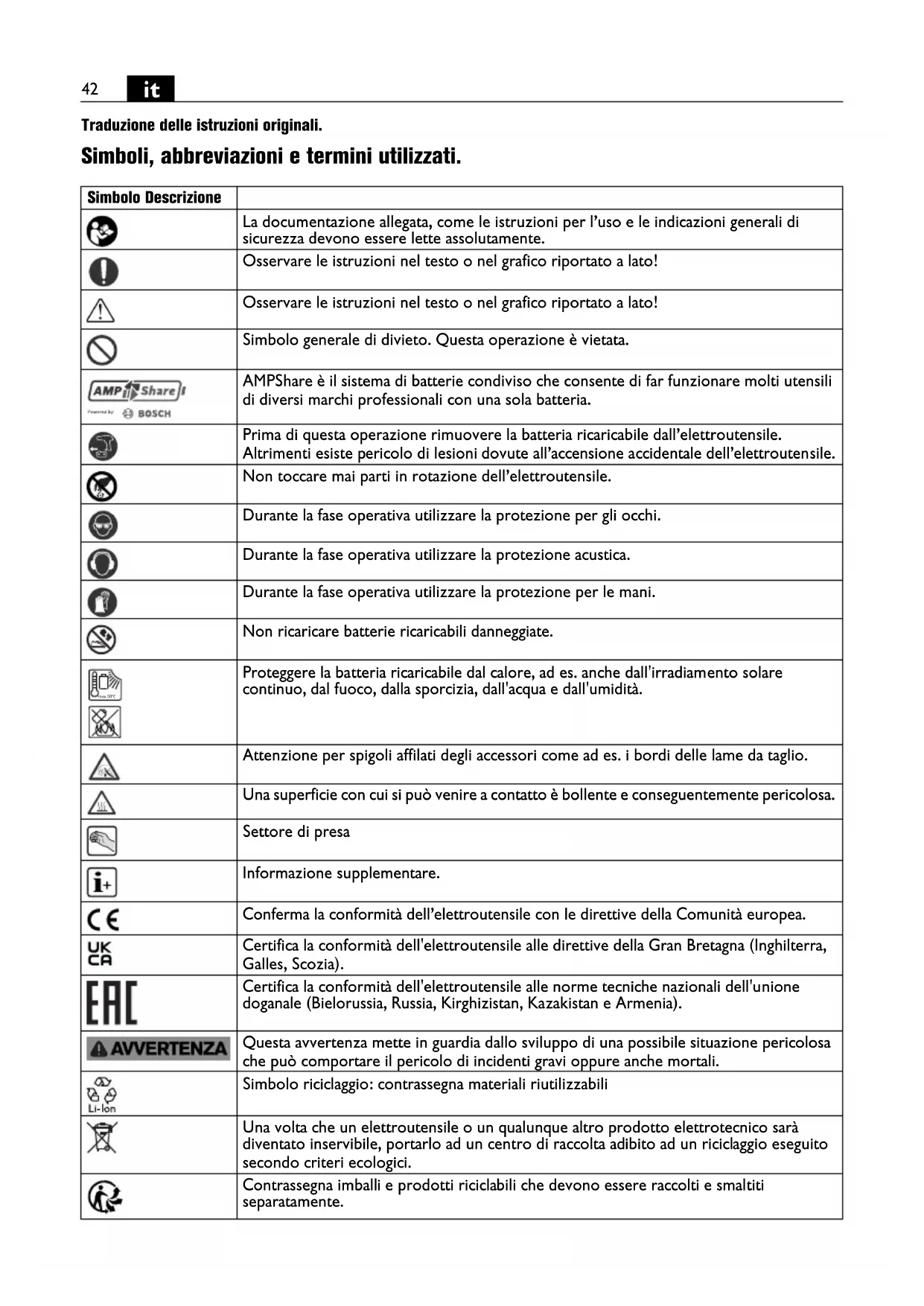

Traduzione delle istruzioni originali. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. Osservare le istruzioni nel testo o nel grafico riportato a lato! Osservare le istruzioni nel testo o nel grafico riportato a lato! Simbolo generale di divieto. Questa operazione è vietata. AMPShare è il sistema di batterie condiviso che consente di far funzionare molti utensili di diversi marchi professionali con una sola batteria. Prima di questa operazione rimuovere la batteria ricaricabile dall’elettroutensile. Altrimenti esiste pericolo di lesioni dovute all’accensione accidentale dell’elettroutensile. Non toccare mai parti in rotazione dell’elettroutensile. Durante la fase operativa utilizzare la protezione per gli occhi. Durante la fase operativa utilizzare la protezione acustica. Durante la fase operativa utilizzare la protezione per le mani. Non ricaricare batterie ricaricabili danneggiate. Proteggere la batteria ricaricabile dal calore, ad es. anche dall'irradiamento solare continuo, dal fuoco, dalla sporcizia, dall'acqua e dall'umidità. Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio. Una superficie con cui si può venire a contatto è bollente e conseguentemente pericolosa. Settore di presa Informazione supplementare. Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. Certifica la conformità dell'elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). Certifica la conformità dell'elettroutensile alle norme tecniche nazionali dell'unione doganale (Bielorussia, Russia, Kirghizistan, Kazakistan e Armenia). Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. Simbolo riciclaggio: contrassegna materiali riutilizzabili Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. Contrassegna imballi e prodotti riciclabili che devono essere raccolti e smaltiti separatamente. max.50°C43

Accensione Spegnimento Bloccato Non bloccato Numero di giri minimo Numero di giri massimo Tipo di batteria ricaricabile Tipo di caricabatteria Tipo placchetta da taglio reversibile Pasta di rame (Cu) vedi paragrafo «Istruzioni per l’uso.» Lubrificare Attenzione: Non guardare nella lampada accesa! (**) può contenere cifre o lettere (Ax – Zx) Contrassegno per uso interno Simbolo Descrizione Simbolo Unità internazionale Descrizione U V Tensione elettrica continua

, rpm, r/min Misurazione numero di giri al minimo (con batteria ricaricabile completamente carica) f Hz Frequenza M... mm Misura, filettatura metrica Ø mm Diametro di un componente rotondo ° α =Angolo dello smusso (angolo testina portafresa) mm c (max., 45°)=max. lunghezza dello smusso a (max., 45°)=max. altezza dello smusso (misura di regolazione) mm R=Raggio kg Peso conforme alla EPTA-Procedure 01 kg Peso dell'elettroutensile senza batteria ricaricabile ed accessorio kg Peso della batteria ricaricabile max max

Per la Vostra sicurezza. Leggere tutte le avvertenze di pericolo e le istruzioni opera- tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e comple- tamente queste istruzioni per l’uso e le «Indica- zioni generali di sicurezza» allegate (numero di documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell’elet- troutensile. Attenersi anche alle norme nazionali in vigore concer- nenti la sicurezza sul lavoro. Utilizzo previsto per l’elettroutensile: Smussatrice da utilizzarsi manualmente per l’impiego professionale da parte di personale espressamente istruito con inserti ed accessori consigliati dalla FEIN in ambiente protetto dagli agenti atmosferici: – per la lavorazione di pezzi in acciaio, acciaio fuso, acciaio a grana fine, acciaio inossidabile, alluminio, leghe di alluminio, ottone e plastica – per l’impiego professionale nell’industria e nell’arti- gianato – per la preparazione di giunti di saldatura a forma di K, V, X e Y – per l’applicazione di bordi visibili nella costruzione di impianti, apparecchi e macchine – per l’arrotondamento di bordi per la preparazione ottimale alla verniciatura o come protezione antiurto Norme speciali di sicurezza. Fissare ed assicurare il pezzo in lavorazione tramite morsetti oppure in altro modo ad una base stabile. Tenendo il pezzo in lavorazione solamente con la mano o contro il proprio corpo, essendo lo stesso malfermo, è possibile perdere il controllo dell’elettroutensile. Non utilizzare nessun accessorio che la casa costrut- trice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. Non utilizzare mai accessori danneggiati. Prima di ogni utilizzo controllare le placchette da taglio reversibili ed accertarsi che non vi siano scheggiature e incrinature, usura oppure elevato consumo. Se l’elettroutensile oppure l’accessorio dovesse cadere, controllare che lo stesso non abbia subito alcun danno oppure utilizzare un accessorio intatto. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera com- pleta, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di mate- riale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Avere cura di evitare che altre persone possano avvici- narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbi- gliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. All’avviamento tenere sempre saldamente l’elettrouten- sile. Durante la fase in cui l’apparecchio raggiunge il numero di giri massimo, il momento di reazione del motore può causare la torsione dell’elettroutensile. Se possibile utilizzare morsetti per fissare il pezzo in lavorazione. Non tenere in nessun caso un pezzo in lavo- razione piccolo in una mano e l’elettroutensile nell’altra mentre l’apparecchio viene utilizzato. Grazie al bloccag- gio di pezzi in lavorazione piccoli, entrambe le mani sono libere per un migliore controllo dell’elettrouten- sile. Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completa- mente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il con- trollo sulla macchina pneumatica. Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore.

dB Livello di pressione acustica

dB Livello di potenza acustica

pCpeak dB Livello di pressione acustica picco K... Non determinato m/s

Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unità di base ed unità derivanti dal sistema unità internazionale SI. Simbolo Unità internazionale Descrizione45

Pulire regolarmente le feritoie di ventilazione dell’elet- troutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l’elettroutensile nelle vicinanzedi materiali infiammabili. Le scintille possono far pren- dere fuoco questi materiali. Non utilizzare mai accessori che richiedanorefrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Assicurare il pezzo in lavorazione. Un pezzo in lavora- zione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è la reazione improvvisa in seguito ad agganciamento oppure blocco di un accessorio rotante. L’agganciamento oppure il blocco causano un arresto improvviso dell’utensile rotante. Di conseguenza l’elet- troutensile non più controllabile viene accelerato al punto di blocco in direzione opposta a quella della rota- zione dell’utensile. Se la placchetta da taglio reversibile rimane agganciata oppure bloccata nel pezzo in lavorazione, il bordo della placchetta da taglio reversibile che è inserito nel pezzo in lavorazione può rimanere impigliato causando la rot- tura della placchetta stessa oppure un contraccolpo. Il supporto della placchetta da taglio reversibile si muove quindi verso l’operatore oppure lontano da lui, a seconda del senso di rotazione del supporto della plac- chetta da taglio reversibile sul punto di blocco. In questi casi le placchette da taglio reversibili possono anche rompersi. Un contraccolpo è la conseguenza di un uso non appro- priato oppure non corretto dell’elettroutensile. Lo stesso può essere evitato prendendo misure precauzio- nali come descritto di seguito. Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che permette di compensare le forze di contraccolpo. Pren- dendo misure precauzionali appropriate l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. Operare con particolare attenzione in prossimità di spi- goli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloc- cato in angoli, spigoli taglienti oppure in caso di rim- balzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Condurre l’accessorio nel materiale sempre nella stessa direzione in cui il tagliente abbandona il mate- riale (corrisponde alla stessa direzione in cui vengono espulsi i trucioli). Condurre l’elettroutensile nella dire- zione sbagliata provoca un distacco del tagliente dell’accessorio dal pezzo in lavorazione per cui l’elet- troutensile viene tirato in questa direzione di avanza- mento. Evitare un blocco della placchetta da taglio reversibile oppure di esercitare una pressione di contatto troppo elevata. Non effettuare un’altezza dello smusso mag- giore di quella massima ammissibile. Un sovraccarico delle placchette da taglio reversibili aumenta la loro sol- lecitazione e le rende maggiormente soggette ad ango- lature improprie o a blocchi, creando in questo modo il pericolo di un contraccolpo oppure della rottura delle placchette stesse. Evitare di avvicinarsi al settore anteriore e posteriore della placchetta da taglio reversibile rotante. Qualora la placchetta da taglio reversibile nel pezzo in lavora- zione si allontanasse da sola, è possibile, in caso di un contraccolpo, che l’elettroutensile con la placchetta rotante vengano scagliati direttamente verso l’opera- tore. Ruotare ovvero sostituire per tempo le placchette da taglio reversibili senza filo o quelle nelle quali il rivesti- mento è consumato. Placchette da taglio reversibili senza filo aumentano il pericolo che la macchina si fermi e si rompa. Non utilizzare l’elettroutensile senza piastra di guida. Ulteriori indicazioni di sicurezza Non utilizzare mai un elettroutensile danneggiato. Prima di ogni utilizzo dell'elettroutensile controllare la carcassa e altri componenti in merito a danneggiamenti come crepe o rotture. Durante la fase operativa utilizzare la protezione acustica. Placchette da taglio reversibili, supporto delle plac- chette, pezzo in lavorazione e trucioli possono essere bollenti dopo il lavoro. Mettere i guanti di protezione. Utilizzare esclusivamente placchette da taglio reversi- bili affilate e non danneggiate. Tenere le mani lontano dalla zona di fresatura e dagli accessori. Non dirigere mai l’elettroutensile verso sé stessi, altre persone o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti. Utilizzare un impianto di aspirazione stazionario e sof- fiare spesso sulle fessure di ventilazione. In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all'interno dell'elettroutensile. L'isolamento di prote- zione dell'elettroutensile può esserne pregiudicato. È vietato applicare targhette e marchi sull’elettrouten- sile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell’isolamento viene a mancare ogni prote- zione contro scosse elettriche. Non lavorare alcun materiale contenente magnesio. Esi- ste pericolo di incendio. Non lavorare alcun CFRP (plastica rinforzata con fibra di carbonio) e alcun materiale contenente amianto. Que- ste sostanze sono considerate cancerogene. Sostituire un’impugnatura supplementare danneggiata o incrinata. Non mettere in funzione l’elettroutensile con impugnatura supplementare difettosa.46

Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile). Le presenti indicazioni di sicurezza valgono esclusiva- mente per batterie ricaricabili 18V FEIN AMPShare agli ioni di litio. Utilizzare la batteria ricaricabile esclusivamente in pro- dotti dei partner AMPShare. Le batterie ricaricabili 18V contrassegnate AMPShare sono completamente com- patibili con i seguenti prodotti: – tutti i prodotti del sistema FEIN-18V-AMPShare – tutti i prodotti 18V dei partner AMPShare. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione. Osservare le raccomandazioni per la batteria contenute nelle istruzioni per l’uso del Vostro prodotto. Solo in questo modo la batteria ricaricabile ed il prodotto pos- sono essere fatti funzionare senza pericoli e le batterie possono essere protette da sovraccarico pericoloso. Ricaricare le batterie esclusivamente con caricabatte- rie raccomandati dalla FEIN o da uno dei partner AMP- Share. Utilizzando un caricabatteria adatto per un determinato tipo di batterie ricaricabili esiste pericolo di incendio se lo stesso viene impiegato con batterie dif- ferenti. La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria rica- ricabile, prima del primo impiego ricaricare completa- mente la batteria nel caricabatteria. Conservare le batterie ricaricabili al di fuori del raggio di accesso dei bambini. Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di danneg- giamento ed un uso non corretto della batteria ricarica- bile possono fuoriuscire vapori e liquidi dannosi. I vapori possono irritare le vie respiratorie. Il liquido della batteria ricaricabile che fuoriesce può causare irri- tazioni della pelle o ustioni. Qualora la pelle dovesse venire a contatto con il liquido della batteria, risciacquare immediatamente con abbondante acqua. Qualora il liquido della batteria rica- ricabile dovesse penetrare negli occhi, lavare gli occhi con acqua pulita e richiedere immediatamente assi- stenza medica! Se il liquido della batteria ricaricabile ha bagnato oggetti attigui, controllare le parti interessate. Evitare il contatto con la pelle indossando guanti di protezione. Pulire le parti con un foglio di carta per uso domestico asciutto o, se necessario, sostituirle. I vapori che fuo- riescono possono irritare le vie respiratorie. Il liquido della batteria ricaricabile che fuoriesce può causare irri- tazioni della pelle o ustioni. Non cortocircuitare la batteria ricaricabile. Tenere lon- tano la batteria ricaricabile non utilizzata da graffette, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero causare un’esclusione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile può causare ustioni oppure fuoco. La batteria ricaricabile può essere danneggiata da oggetti appuntiti come ad es. chiodi o cacciaviti oppure tramite forza esterna. Può verificarsi un corto circuito interno e la batteria ricaricabile può incendiarsi, fumare, esplodere o surriscaldarsi. Non effettuare in nessun caso la manutenzione di bat- terie ricaricabili danneggiate. La manutenzione com- pleta di batterie ricaricabili dovrebbe avvenire esclusivamente da parte del produttore o dai punti di assistenza autorizzati. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dalla sporcizia, dall’acqua e dall’umidità. Esiste pericolo di esplosione e pericolo di corto circuito. Mettere in funzione e conservare la batteria ricaricabile esclusivamente ad una temperatura ambiente tra -20 °C e +50 °C. Non lasciare la batteria ricaricabile p. es. in estate nell’automobile. In caso di temperature < 0 °C può verificarsi una limitazione delle prestazioni specifi- che dell’apparecchio. Ricaricare la batteria esclusivamente con temperature ambiente tra 0 °C e +35 °C. Ricaricare la batteria con collegamento USB esclusivamente tramite lo stesso con temperature ambiente tra +10 °C e +35 °C. La ricarica al di fuori del campo di temperatura può danneggiare la batteria ricaricabile o aumentare il pericolo di incendio. Trattare con cautela le batterie scariche. Le batterie ricaricabili rappresentano una fonte di pericolo in quanto possono causare una corrente di corto circuito molto alta. Anche se le batterie agli ioni di litio sem- brano apparentemente scariche, le stesse non si scari- cano completamente. Non immergere la batteria ricaricabile in liquidi come acqua (salata) o bevande. Il contatto con liquidi può danneggiare la batteria. Questo può causare genera- zione di calore, sviluppo di fumo, accensione o esplo- sione della batteria. Non continuare ad utilizzare la batteria ricaricabile e rivolgersi ad un Servizio di Assi- stenza Tecnica FEIN autorizzato. Non utilizzare mai una batteria ricaricabile danneg- giata. L’impiego di una batteria ricaricabile deve essere arrestato immediatamente non appena la stessa pre- senta caratteristiche anormali come ad esempio odori, calore, scolorimento o deformazione. Continuando con il funzionamento è possibile che la batteria sviluppi calore e fumo, si incendi oppure esploda. Non aprire, schiacciare, surriscaldare o bruciare la bat- teria ricaricabile. In caso di mancata osservanza esiste il pericolo di ustioni e di incendio. Seguire le istruzioni del produttore. Spegnere batterie ricaricabili agli ioni di litio che bru- ciano con acqua, sabbia o coperta antincendio. max.50°C47

Evitare colpi/agenti fisici. Colpi e penetrazione di oggetti possono danneggiare le batterie ricaricabili. Questo può causare perdite, generazione di calore, svi- luppo di fumo, accensione o esplosione della batteria. Non ricaricare in nessun caso la batteria senza sorve- glianza durante la notte. In caso di mancata osservanza esiste eventualmente il pericolo di incendio e esplo- sione. Togliere la batteria ricaricabile dal suo imballo origi- nale solamente se la stessa deve essere utilizzata. Rimuovere la batteria ricaricabile esclusivamente ad elettroutensile spento. Togliere la batteria ricaricabile dall’elettroutensile prima di ogni lavoro all’elettroutensile stesso. Se l’elet- troutensile si mette in funzione accidentalmente esiste il pericolo di lesioni. Conservare la batteria ricaricabile protetta da umidità ed acqua. Pulire i contatti sporchi della batteria e dell’elettroutensile con un panno asciutto e pulito. Durante il trasporto e la conservazione dell’elettrouten- sile rimuovere la batteria ricaricabile. Seguire le indicazioni di sicurezza indicate nelle istru- zioni per l’uso dei caricabatterie della FEIN o dei partner AMPShare. Valori di emissione oscillazioni e valori di emis- sione di rumori. I valori di emissione oscillazioni e i valori di emissione di rumori indicati nelle presenti istruzioni è stato rile- vato seguendo una procedura di misurazione conforme alla norma EN 62841 e possono essere utilizzati per confrontare gli elettroutensili. Gli stessi sono idonei anche per una valutazione temporanea della sollecita- zione da vibrazioni e dell'inquinamento acustico. I valori di emissione oscillazioni e valori di emis- sione di rumori indicati rappresentano gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, i valori di emissione oscilla- zioni e valori di emissione di rumori possono differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibra- zioni e dell'inquinamento acustico bisognerebbe consi- derare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo. Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibra- zioni e dei rumori come ad es.: manutenzione dell'elettroutensile e degli accessori, mani calde, orga- nizzazione dello svolgimento del lavoro. Valori di emissione per vibrazione Rilevato con un smusso di 45°. Materiale impiegato: S235JR, spessore del materiale: 30

Modo di procedere con polveri pericolose Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose. Il contatto oppure l’inalazione di alcune polveri p. es. di amianto e materiali contenenti amianto, vernici conte- nenti piombo, metallo, alcuni tipi di legno, minerali, par- ticelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, ver- nice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all’inalazione di polveri dipende dall’esposizione. Utiliz- zare un’aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provve- dere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavorazione di materiale conte- nente amianto esclusivamente a personale specializ- zato. Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chi- miche possono, in caso di condizioni sfavorevoli, pren- dere fuoco o causare un’esplosione. Evitare la fuga di scintille in direzione del contenitore per la polvere non- ché il sovrariscaldamento dell’elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare. Istruzioni per l’uso. Avvicinare l’elettroutensile al pezzo in lavora- zione solo quando è acceso. In caso contrario pezzo in lavorazione ed accessori possono venire dan- neggiati. Durante la lavorazione il rullo di guida deve essere sem- pre appoggiato sul pezzo in lavorazione. Rimuovere innanzitutto l’elettroutensile acceso dal pezzo in lavorazione e successivamente spe- gnerlo. In caso contrario pezzo in lavorazione ed acces- sori possono venire danneggiati. Se le vibrazioni dell’elettroutensile aumentano in modo evidente, controllare i parametri di regola- zione per il rispettivo materiale d’impiego e le condi- zioni dell’elettroutensile. Pericolo di lesioni tramite tru- cioli. Tenere sempre le mani, gli indumenti ecc. lontani dai trucioli. Non cercare di rimuovere l’utensile se lo stesso sta ancora ruotando. Questo può causare gravi lesioni. Procedura operativa Accelerazione stimata*

1. operazione (c = 3 mm) 3,1 m/s

2. operazione (c = 5 mm) 4,5 m/s

• Questo valore di misura dipende dal materiale e dall’impiego e può pertanto essere anche superato.48

Pericolo di lesioni a causa di bordi affilati della testina porta- fresa. Non toccare i bordi affilati della testina porta- fresa. Pericolo di ustioni. Durante l’impiego l’accessorio può diven- tare bollente. Lasciare raffreddare l’accessorio: – dopo aver riposto l’elettroutensile – prima del cambio dell’utensile. Ruotare o voltare, in caso di necessità, le placchette da taglio reversibili impiegabili otto volte. Prestare atten- zione che la testina portafresa, il rullo di guida e le plac- chette da taglio reversibili possono variare a seconda dell’impiego. A tal fine utilizzare esclusivamente gli accessori ammissibili per l’impiego. Prestare attenzione durante la lavorazione dello smusso e del raggio che sia regolato il livello del numero di giri corretto in funzione del materiale. A causa della cottura, taglio al plasma o taglio laser i dif- ferenti materiali possono temprare sui bordi. A causa di questo i valori indicativi riportati possono differire enormemente. Ulteriori istruzioni per l’uso. Il blocco dell’autoavvio impedisce che l’elettroutensile si avii di nuovo autonomamente se con interruttore inserito viene applicata la batteria ricaricabile. Se l'elettroutensile si spegne senza l'azionamento dell'interruttore, disinserire l'interruttore dell'elettrou- tensile, rimuovere la batteria ricaricabile e applicarla di nuovo. Regolazione dell’altezza dello smusso (vedi pagina 10/11) Utilizzare le placchette da taglio reversibili per smusso che sono disponibili come accessorio. Regolare l’altezza dello smusso «a» tramite la misura di regolazione sulla piastra di guida. Realizzare un pezzo di prova. Poiché la scala presenta una tolleranza di ca. ± 1 mm (ca. 1/32''), può rendersi necessaria una regolazione successiva. La regolazione successiva avviene tramite la seconda scala (cifre da 1 a 15) sulla piastra di guida. A ogni cifra la pia- stra di guida viene spostata di 0,1 mm (1/254''). La misura massima di regolazione dipendente dal materiale nonché il livello di numero di giri raccomandato sono indicati in entrambe le seguenti tabelle. Regolazione della misura del raggio (vedi pagina 11) Utilizzare le placchette da taglio reversibili per raggio che sono disponibili come accessorio. La misura di regolazione della piastra di guida deve essere adattata al rispettivo raggio. I valori per la misura di regolazione sono rilevabili dal relativo accessorio. Il livello di numero di giri dipendente dal materiale è indicato nella seguente tabella. I valori indicati sono valori empirici e non possono essere garantiti. Indicatore dello stato di carica sulla batteria rica- ricabile (vedi pagina 13). Lo stato di carica può essere visualizzato sulla batteria tramite i LED verdi dell'indicatore dello stato di carica. Premere il tasto per l'indicatore dello stato di carica o per visualizzare lo stato di carica. Se dopo aver premuto il tasto per l'indicatore dello stato di carica non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita. Trasporto. Le batterie ricaricabili agli ioni di litio sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire si deve ricorrere ad un esperto per merce pericolosa. Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell’imballo. Vi preghiamo di osser- vare anche eventuali, ulteriori norme nazionali. Manutenzione ed Assistenza Clienti. Vi preghiamo di tenere presente che in linea di massima gli elettroutensili devono essere riparati, controllati e ne deve essere effettuata la manutenzione esclusivamente da parte di elettricisti specializzati in quanto, a causa di una riparazione impropria, possono verificarsi rischi significativi per l’utente. In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all’interno dell’elettroutensile. Soffiare spesso la parte interna dell’elettroutensile, attraverso le fessure di ven- tilazione, con aria compressa asciutta e priva di olio.

Max. misura di rego- lazione (vale per smusso 45° e raggio) Livello numero di giri raccomandato [mm] [pollice] Alluminio 3,5 2/16 6 Acciaio 400 N/mm

3,5 2/16 6 Acciaio 600 N/mm

2,8 2/16 4–5 Acciaio 900 N/mm

In caso di necessità pulire e lubrificare il filetto della regolazione dell’altezza sulla piastra di guida. Svitare la piastra di guida e ruotando rimuovere il supporto della piastra di guida. Pulire su entrambi i lati la filettatura e oliarla. Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformemente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego. In caso di elettroutensili ed accessori FEIN che necessi- tano di riparazione Vi preghiamo di rivolgerVi al Servi- zio di Assistenza Tecnica FEIN di fiducia. Gli indirizzi sono disponibili in Internet alla pagina www.fein.com. In caso di invecchiamento ed usura rinnovare le eti- chette e le indicazioni di avvertenza sull’elettroutensile. L’attuale lista dei pezzi di ricambio del presente elet- troutensile è presente in Internet sul sito www.fein.com. In caso di necessità è possibile sostituire da soli le seguenti parti: Accessori, rullo di guida, batteria ricaricabile Manutenzione e pulizia. Pulire di tanto in tanto le fessure di ventilazione ed i collegamenti della batteria ricaricabile con un pennello morbido, pulito ed asciutto. – Per la pulizia della batteria non utilizzare sostanze chimiche. Responsabilità per vizi e garanzia. La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l’uso. Dichiarazione di conformità. La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mer- cato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità. La dichiarazione UKCA è valida esclusivamente per il mercato britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato britannico. Dopo l'immissione sul mercato britannico del prodotto, il contrassegno CE perde la sua validità. La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme appli- cabili riportate sull’ultima pagina delle presenti istru- zioni per l’uso. Documentazione tecnica presso: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Misure ecologiche, smaltimento. Non gettare le batterie ricaricabili tra i rifiuti domestici! Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet- troutensili e gli accessori scartati. Smaltire correttamente batterie ricaricabili esclusiva- mente scariche. In caso di batterie ricaricabili non completamente scari- che, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti. Solo per i paesi dell'UE: Conformemente alla norma della direttiva europea 2006/66/CE le batterie ricaricabili difettose o consu- mate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica. Selezione degli accessori (vedi pagina 19). Utilizzare esclusivamente accessori originali FEIN. L’accessorio deve essere adatto al tipo dell’elettrouten- sile. A Placchette da taglio reversibili per smusso B Placchette da taglio reversibili per raggio C Rullo di guida50
