Tuotetyyppi	Litiumioniakku
Merkki	Fein
Malli	AKFH 185 AS
Nimellisjännite	18 V
Tekniikka	Litiumioni, AMPShare-järjestelmä
Kapasiteetti	Ei ilmoitettu ohjeissa
Paino	Noin 0,5 kg (arvio)
Käyttölämpötila	-20 °C - +50 °C
Latauslämpötila	0 °C - +35 °C (tavallinen laturi), +10 °C - +35 °C (USB-laturi)
Latauksen merkkivalo	3-tasoinen LED-merkkivalo (vihreä)
Yhteensopivuus	Kaikki Fein 18V AMPShare -tuotteet ja AMPShare-kumppanit
Suojaus	Oikosulkua, ylikuumenemista ja ylikuormitusta vastaan
Huolto	Puhdista koskettimet kuivalla ja puhtaalla liinalla
Kierrätys	Älä hävitä kotitalousjätteenä, vie kierrätyskeskukseen
Takuu	Markkinoille saattamisen maan lainsäädännön mukainen

Usein kysytyt kysymykset - AKFH 185 AS Fein

Kuinka ladata AKFH 185 AS -akku?

Käytä vain Feinin tai AMPShare-kumppanin suosittelemaa laturia. Ympäristön lämpötilan on oltava 0 °C - +35 °C. Älä jätä akkua lataukseen ilman valvontaa yön yli.

Voinko käyttää tätä akkua muiden työkalujen kanssa?

Kyllä, akku on yhteensopiva kaikkien Fein 18V AMPShare -järjestelmän tuotteiden sekä AMPShare-kumppanien 18V työkalujen kanssa.

Kuinka tarkistan akun latauksen tilan?

Paina akun latauksen merkkivalopainiketta. Vihreät LEDit osoittavat lataustason. Jos mikään LED ei syty, akku on viallinen ja se on vaihdettava.

Mikä on akun käyttöikä?

Käyttöikä riippuu käytöstä ja huollosta. Pidentääksesi käyttöikää, vältä toistuvia täysiä purkauksia ja säilytä akkua -20 °C - +50 °C lämpötilassa.

Voinko säilyttää akkua autossa kesällä?

Ei, vältä akun jättämistä ajoneuvoon kesällä, koska lämpötilat voivat ylittää +50 °C, mikä voi vahingoittaa akkua ja lisätä tulipalon riskiä.

Mitä tehdä, jos akku on vaurioitunut?

Jos akussa on värjäytymää, muodonmuutoksia, hajua tai ylikuumenemista, lopeta sen käyttö heti. Ota yhteyttä valtuutettuun Fein-huoltokeskukseen tarkistusta tai vaihtoa varten.

Kuinka puhdistan akun?

Käytä pehmeää, puhdasta ja kuivaa harjaa ilmanottoaukkojen ja koskettimien puhdistamiseen. Älä käytä kemikaaleja tai vettä.

Voinko kuljettaa akkua lentokoneessa?

Kyllä, mutta ehdoin: akku on suojattava oikosululta (teippi koskettimissa) ja pakattava siten, ettei se pääse liikkumaan. Noudata vaarallisten aineiden kuljetusmääräyksiä.

Kuinka hävitän käytetyn akun?

Älä heitä sitä kotitalousjätteeseen. Pura se täysin, eristä koskettimet teipillä ja vie se kierrätyskeskukseen tai akkujen keräyspisteeseen.

Mitä tehdä, jos joutuu kosketuksiin akkunesteen kanssa?

Jos aine joutuu iholle, huuhtele runsaalla vedellä. Jos nestettä joutuu silmiin, huuhtele puhtaalla vedellä ja hakeudu heti lääkärin hoitoon. Käytä suojakäsineitä käsitellessäsi vaurioitunutta akkua.

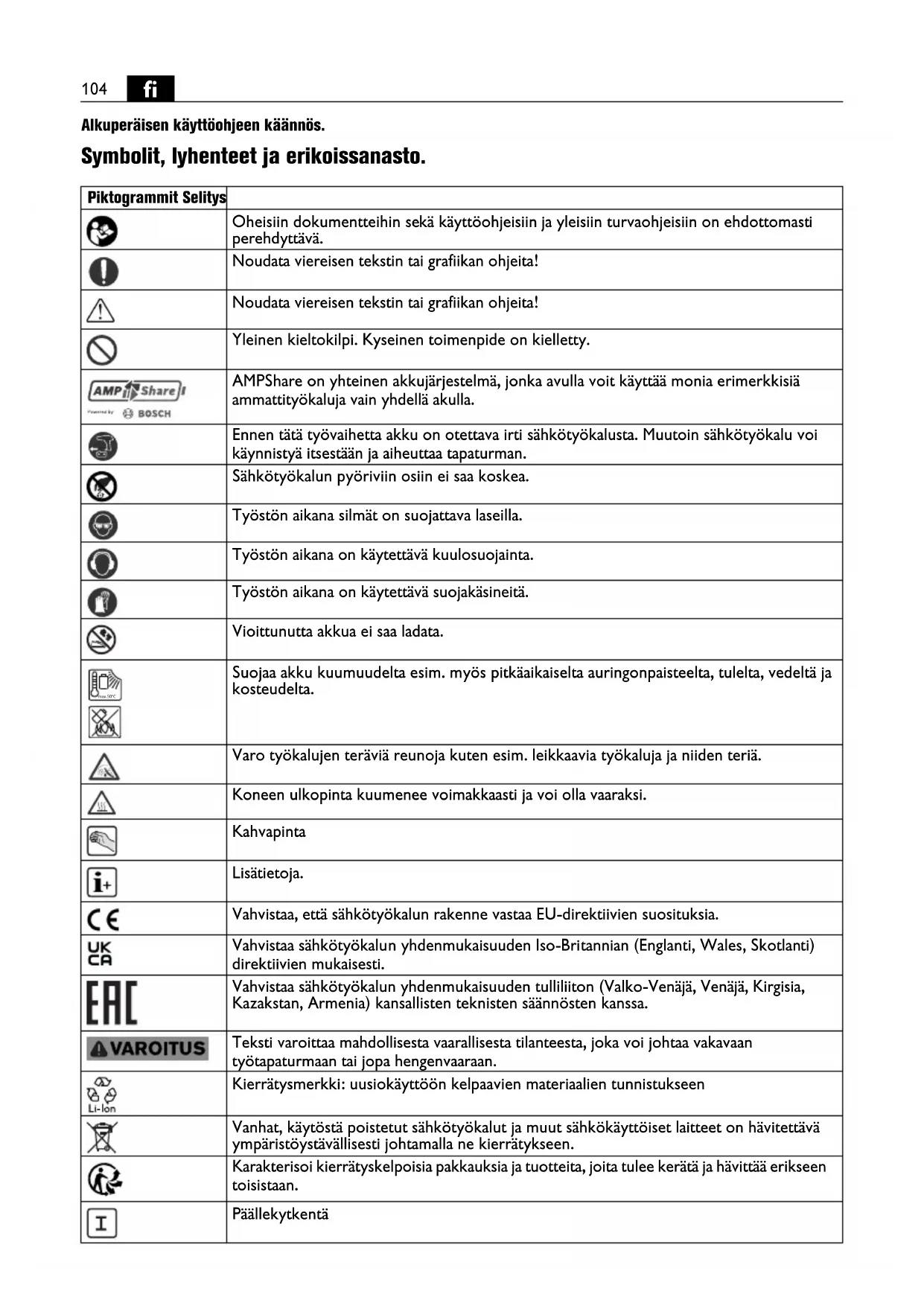

KÄYTTÖOHJE AKFH 185 AS Fein

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
[WTBW]	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
	AMPShare on yhteinen akkujärjestelmä, jonka avulla voit käyttää monia erimerkkisiä ammattityökaluja vain yhdellä akulla.
[TX7D]	Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman.
	Sähkötyökalun pyöriviin osiin ei saa koskea.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
[ZZ8Y]	Vioittunutta akkua ei saa ladata.
	Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta.
[AG3K]
[H47H]	Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden teriä.
	Koneen ulkopinta kuumenee voimakkaasti ja voi olla vaaraksi.
	Kahvapinta
	Lisätietoja.
	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
[XXYA]	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
	Vahvistaa sähkötyökalun yhdenmukaisuuden tulliliiton (Valko-Venäjä, Venäjä, Kirgisia, Kazakhstan, Armenia) kansallisten teknisten säännösten kanssa.
	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
	Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen
	Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
	Karakterisoí kierrätyskelpoisia pakkauksia ja tuotteita, joita tulee kerätä ja hävittää erikseen toisistaan.
	Päällekytkentä
	Päältäkytkentä
	lukittu
	ei lukittu
	Alhainen kierroslukualue
	Korkea kierroslukualue
	Akkutyyppi
	Latauslaitteen malli
	Malli käännettävä terälevy
	Kuparitahna (Cu)
	katso kappaletta "Käyttöohjeita."
	Voitelu
	Huomio: Lamppuun ei saa katsoa, kun siinä palaa valo!
(**) voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisäisiä tarkoituksia varten

Merkki Kansainvälinen yksikkö Selitys
UV Tasajännite	---
n_0	/min, min ^-1 , rpm, r/min	Arvioitu tyhjäkäyntikierrosluku (täyteen ladatulla akulla)
fHz Taajuus
M...	mm Mitta, metrinen kierre
∅ mm Pyöreän kappaleen läpimitta
	° α = Viistekulma (kulma jyrsinpää)
	mm c (maks., 45°)=maks. viisteen pituusa (maks., 45°)=maks. viisteen korkeus (säätömitta)
	mm R = säde
	kg	Paino vastaa EPTA-Procedure 01-tietoja
	kg	Sähkötyökalun paino ilman akkua ja vaihtotyökalua
	kg	Akun paino
L_pA	dB	Äänen painetaso
L_wA	dB	Äänitaso
L_pCpeak	dB	Äänen painetason huippuarvo
K...		Epävarmuustekijä
a	m/s^2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	KansainväliseenSI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

Käskäyttöinen viisteenjyrsinkone ammattimaiseen käyttöön, käyttäjinä koulutettu käyttöhenkilökunta käyttäen FEIN-hyväksyttyjä vaihtotyökaluja ja tarvikkeita säältä suojatussa tilassa:

-teräs-, valuteräs-, hienoraeteräs-, jaloteräs-, alumiini-, alumiinilejeerinki-, messinki- ja muovityökappaleiden työstöön
-ammattimaiseen käyttöön teollisuudessa ja työpa- joissa
-K-, V-, X- ja Y-muotoisten hitsaussaumojen esivalmisteluun
-näköreunojen asennukseen laitos-, laite- ja koneen-rakennukseen
-reunojen pyöristämiseen optimaalisessa maalauksen esivalmistelussa tai puskusuojana

Erityiset varotoimenpiteet.

Kiinnitä ja varmista työkappale tukevaan alustaan ruu-vipuristimin tai muulla tavalla. Jos pidät työkappaletta vain kädessä tai kehoasi vasten se on epävakaa, mikä saattaa johtaa hallinnan menettämiseen.

Lisälaitteita, joita valmistaja ei ole suunnittellut tai suositellut nimenomaan tähän sähkötyökaluun, ei saa käyttää. Vaikka muuntyyppinen lisälaite sopisikin sähkötyökaluun, se ei välttämättä ole turvallinen käyttää.

Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei käännettävissä terälevyissä ole säröjä tai voimakasta kulumista. Jos sähkötyökalu tai vaihtotyökalu putoaa tulee tarkistaa, että se on kunnossa, tai sitten käyttää ehjää vaihtotyökalua.

Muista henkilökohtaiset suojavarusteet. Käytä työstöti-lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Katso, että muut pysyvät turvallisella etäisyydellä työkohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sinkoutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia.

Pidä sähkötyökalu käynnistysvaiheessa aina tukevassa otteessa. Kun koneen nopeus nousee täysille kierroksille, moottorin reaktiomomentti voi aiheuttaa sen, että kone pyrkii pois otteesta.

Käytä mahdollisuuksien mukaan kiinnityspihtejä työkappaleen kiinnittämiseen. Älä koskaan pidä pientä kappaletta toisessa kädessä ja sähkötyökalua toisessa käytön aikana. Kiinnittämällä pienet kappaleet saat kädet vapaiksi ja voit hallita sähkötyökalua paremmin.

Laske kone kädestä vasta sitten, kun vaihtotyökalu on pysähtynyt kokonaan. Vielä pyörivä vaihtotyökalu saattaa törmätä työtasoon, jolloin koneen hallinnan voi menettää.

Sähkökone ei koskaan saa olla käynnissä, kun sitä siirrellään ja kannetaan. Pyörivä työkalu voi huomaamatta tulla liian lähelle kehoa ja tarttua esim. vaatteisiin.

Puhdista sähkökoneen ilmanvaihtoaukot säännöllisesti. Moottorin puhallin imee pölyä laitekotelon sisään, missä suuri määrä metallipölyä voi aiheuttaa sähköiskun vaaran.

Sähkökoneen työkohteen ympärillä ei saa olla palavia aineita. Ne voivat syttyä tuleen kipinöinnin seurauksena.

Vaihtotyökaluja, jotka vaativat nestemäisen jäähdytysaineen käyttöä, ei saa käyttää tässä koneessa. Vesi tai muu nestemäinen jäähdytysaine voi aiheuttaa sähköiskun.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Varotoimenpiteet takaiskun varalta

Takaisku on juuttuneen tai lukkiutuneen pyörivän vaihtotyökalun äkillinen reaktio. Juuttuminen tai lukkiutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitsematon sähkötyökalu sinkoutuu vaihtotyökalun kiertosuunnasta vastakkaiseen suuntaan tarttumakohdasta.

Jos käännettävä terälevy tarttuu tai joutuu puristukseen työkappaleeseen, saattaa käännettävän terälevyn reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta

tai aiheuttaa takaiskun. Käännettävän terälevyn kannatin liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen käännettävän terälevyn kiertosuunnasta tarttumakohdassa. Tällöin käännettävät terälevyt voivat myös murtua.

Takaisku johtuu sähkötyökalun väärinkäytöstä tai vääränlaisesta käytöstä. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa.

Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi-vartesi asentoon, jossa pystyt vastaamaan takaiskuvoi-miin. Käyttävä henkilö pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoi-menpiteitä.

Työskentele erityisen varoen nurkkien, terävien kul- mien tms. kohdalla, ja katso ettei vaihtotyökalu pääse ponnahtamaan irti työkappaleesta tai juuttumaan kiinni. Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni nurkkiin tai teräviin reunoihin. Se johtaa hallinnan menettämiseen tai takaiskuun.

Vie koneen työkalu kiinni materiaaliin aina samassa suunnassa kuin sen leikkuureuna on irronnut materiaa-lista (eli samassa suunnassa kuin lastuttu aine sinkoaa irti materiaalista). Jos konetta liikutetaan väärään suuntaan, koneen työkalun leikkuureuna ryöstäytyy irti työkappaleesta ja voimat vetävät itse konetta kyseiseen syöttösuuntaan.

Vältä käännettävän terälevyn juuttumista kiinni ja liian suurta syöttöpainetta. Älä suorita suurinta sallittua suurempia viisteen korkeuksia. Käännettävien terälevyjen ylikuormitus kasvattaa niiden rasitusta ja alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja käännettävän terälevyn murtumisen mahdollisuutta.

Vältä aluetta pyörivän käännettävän terälevyn edessä ja takana. Jos käännettävä terälevy liikkuu työkappa-leessa sinusta poispäin, saattaa käännettävän terälevyn pyöriessä ja takaiskun sattuessa sähkötyökalu singota suoraan sinua kohti.

Käännä tai vaihda oikeaan aikaan tylsäksi tulleet kään- nettävät terälevyt tai sellaiset, joiden pinnoite on kulunut loppuun. Tylsät käännettävät terälevyt kasvattavat riskiä, että kone tarttuu kiinni ja levyn pinta repeytyy.

Älä käytä sähkötyökalua ilman ohjauslevyä.

Lisäturvaohjeita

Älä käytä vioittuneita sähkötyökaluja. Tarkista ennen sähkötyökalun jokaista käyttöä, ettei kotelossa tai muissa osissa ole vaurioita, kuten halkemia tai murtumisia.

Työstön aikana on käytettävä kuulosuojainta.

Käännettävät terälevyt, käännettävän terälevyn kannatin, työkappale ja lastut voivat olla kuumia käytön jälkeen. Käytä suojakäsineitä.

Käytä yksinomaan teräviä, vaurioitumattomia käännettäviä terälevyjä.

Pidä kädet loitolla jyrsintäalueelta ja vaihtotyökaluista.

Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.

Käytä kiinteää imuria ja puhdista sillä säännöllisesti ilmanvaihtoaukot puhtaaksi. Vaativissa käyttöolosuhteissa voi metallia työstettäessä koneen sisään kertyä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyökalun suojaeristykselle.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauksena voi olla sähköiskun vaara.

Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.

CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.

Vaihda vaurioitunut tai säröinen lisäkahva uuteen. Älä käytä sähkötyökalua viallisen lisäkahvan kanssa.

Akkujen käyttö ja käsittely.

Nämä turvallisuusohjeet koskevat vain 18V-FEIN-litiumioni-AMPShare-akkuja.

Käytä akkua ainoastaan AMPShare-Partner tuotteissa.

AMPShare merkityt 18V-akut ovat täysin yhteensopivia seuraavien tuotteiden kanssa:

-kaikki FEIN-18V-AMPShare-järjestelmän tuotteet

-Kaikki AMPShare-Partner 18V-tuotteet.

Jos työskennellään tai asennetaan vääriä, vaurioitu-neita, korjattuja, muutettuja, jäljennettyjä tai muun merkkisiä akkuja on olemassa tulipalo- ja/tai räjähdys-vaara.

Ota huomioon tuotteesi käyttöohjeessa olevat akkusuositukset. Vain näin menetellen voidaan akkua ja tuotetta käyttää turvallisesti, ja akkuja suojata vaaralliselta ylikuormalta.

Lataa akkuja ainoastaan latauslaitteilla, joita FEIN tai jokin AMPShare-Partner suosittelee. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran käytettäessä sitä muiden akkujen kanssa.

Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, akku tulee ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.

Säilytä akut lasten ulottuvilta.

Akkuja ei saa purkaa, avata tai pienentää. Älä altista akkuja mekaanisille iskuille. Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua vahingollisia höyryjä ja nesteitä. Höyryt voivat ärsyttää hengitysteitä. Akusta vuotava neste saattaa aiheuttaa ihoärsytystä tai palovammoja.

Jos iho joutuu kosketukseen akkunesteen kanssa, tulee se heti huuhdella runsaalla vedellä. Jos akkunestettä joutuu silmään, huuhtele silmä puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Jos akkuneste on kosteuttanut viereisiä esineitä, tulee kyseiset osat tarkistaa. Vältä ihokosketusta käyttämäl- lä käsineitä. Puhdista osat kuivalla talouspaperilla tai vaihda osat tarvittaessa uusiin. Purkautuvat höyryt voivat ärsyttää hengitysteitä. Akusta vuotava neste saattaa aiheuttaa ihoärsytystä tai palovammoja.

Älä oikosulje akkua. Pidä käytöstä poistettu akku loi-tolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voi-vat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Terävät esineet esim. naulat ja ruuvitaltat, tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua. Ne saattavat johtaa sisäiseen oikosulkuun ja akun paloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.

Älä koskaan huolla vaurioituneita akkuja. Akkujen kaikki huollot tulisi suorittaa valmistaja tai valtuutetut asiakaspalvelupisteet.

Suojaa akku kuumuudelta esim. myös pitkäaikai-selta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdys. Ja oikosulkuvaara.

Käytä ja varastoi akkua vain ympäristön lämpötilassa välilitä -20°C ja +50°C. Älä esim. jätä akkua makaamaan autoon. Lämpötilat < 0 °C saattavat laitekohtaisesti johtaa tehonvähennykseen.

Lataa akkua vain ympäristön lämpötilassa väliltä 0 °C ja +35 °C. Lataa USB-liitännällä varustettuja akkuja vain liitännän kautta ja ympäristön lämpötilassa väliltä +10 °C ja +35 °C. Lataaminen lämpötila-alueen ulko puolella saattaa vahingoittaa akkua tai kasvattaa palovaa-raa,

Käsittele purkautuneita akkuja varovasti. Akut muodostavat vaaranlähteen, koska ne voivat aiheuttaa hyvin suuren oikosulkuvirran. Jopa kun litiumioniakut näyttävät olevan purkautuneita, ne eivät ole purkautuneet täydellisesti.

Älä koskaan upota akkua nesteisiin, kuten (suola-) veteen tai juomiin. Kosketus nesteisiin voi vaurioittaa akkua. Tämä saattaa johtaa akun lämmönkehitykseen, savunmuodostukseen, syttymiseen tai räjähdykseen. Älä jatka akun käyttöä, vaan käänny FEIN:in valtuutta-maan asiakaspalvelun puoleen.

Älä käytä viallisia akkuja. Akun käyttö on välittömästi lopetettava, jos se osoittaa epänormaaleja ominaisuuksia, kuten esimerkiksi hajunmuodostusta, kuumenemista, värjääntymistä tai muodonmuutosta. Käytön jatkuessa akku saattaa kuumentua, muodostaa savua, syttyä palamaan tai räjähtää.

Älä avaa, paina, ylikuumenna tai polta akkua. Väärinkäytöstä syntyy palovamman ja tulipalon vaara. Noudata valmistajan ohjeita.

Sammuta palavat litiumioniakut vedellä, hiekalla tai sammutuspeitteellä.

Vältä fyysisiä iskuja/vaikutuksia. Iskut ja esineiden sisään tunkeutuminen voivat vaurioittaa akkuja. Tämä saattaa johtaa akun vuotoihin, lämmönkehitykseen, savunmuodostukseen, syttymiseen tai räjähdykseen.

Älä koskaan lataa akkua ilman valvontaa, yön aikana. Piittaamattomuus saattaa määrätyissä tilanteissa aiheuttaa palo- ja räjähdysvaaran.

Poista akku alkuperäistä pakkaustaan vasta, kun se otetaan käyttöön.

Poista akku sähkötyökalusta ainoastaan sen ollessa poiskytkettynä.

Irrota akku sähkölaitteesta ennen sähkölaitteeseen kohdistuvia töitä. Jos sähkötyökalu käynnistyy tahattomasti, syntyy loukkaantumisvaara

Pidä akku suojattuna kosteudelta ja vedeltä. Puhdista akun ja sähkötyökalun likaantuneet liitännät kuivalla ja puhtaalla liinalla.

Poista akku sähkötyökalun kuljetuksen ja säilytyksen ajaksi.

Noudata FEIN:in tai AMPShare-Partnerin latauslaitteen käyttöohjeissa olevia turvallisuusohjeita.

Värinä- ja melupäästöarvot.

Näissä ohjeissa mainitut värähtely- ja melupäästöarvot on mitattu EN 62841 standardoidun mittausmenetelmän mukaisesti ja niitä voidaan käyttää sähkötyökalujen välisissä vertailussa. Ne sopivat myös värähtely- ja melupäistöarvojen alustavaan arviointiin.

Mainitut värähtely- ja melupäästöarvot vastaavat sähkötyökalun pääasiallista käyttöä. Jos sähkötyökalua kuitenkin käytetään eri töissä, eri vaihtotyökalujen kanssa tai riittämättömällä huollolla, voivat värähtelyn yhteisarvot ja melupäästöarvot poi-keta ilmoitetuista. Tämä saattaa kasvattaa koko työaika-jakson värähtely- ja melurasitusta huomattavasti.

Värähtely- ja melurasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtely- ja melurasitusta.

Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän ja melun vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.

Sallitut tärinän raja-arvot

Määritetty 45° viisteessä.

Käytetty materiaali: S235JR, materiaalin vahvuus: 30 mm

	a
Työmenetelmä Painotettu	kiihtyvyys*
1. Työvaihe (c = 3 mm) 3,1 m/s	2
2. Työvaihe (c = 5 mm) 4,5 m/s	2
Ka	1,5 m/s2
*Tämä mittausarvo riippuu materiaalista ja käytöstä, ja se voi siten myös ylittyä.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista.

Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Työstöohjeita.

Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa työkappale ja vaihtotyökalu voivat vaurioitua.

Työstön aikana tulee ohjausrullan aina koskettaa työ-kappaletta.

Poista ensin käynnissä oleva sähkötyökalu työkappaleesta ja sammuta se sen jälkeen. Muussa tapauksessa työkappale ja vaihtotyökalu voivat vaurioitua.

Jos sähkötyökalun tärinä kasvaa selvästi, tulee kyseisen käyttömateriaalin asetusparametrejä ja sähkötyökalun tila tarkistaa.

VAROITUS

Loukkaantumisvaara lastujen aiheuttamana. Pidä aina kädet, vaatteet

jne. loitolla lastuista. Älä yritä poistaa vaihtotyökalua sen vielä pyöriessä. Se voi johtaa vakaviin loukkaantumisiin.

VAROITUS

Loukkaantumisvaara jyrsinpään terävien reunojen aiheuttamana.

Älä kosketa jyrsinpään teräviä reunoja.

VAROITUS

Palovamman vaara. Vaihtotyökalu saattaa kuumentua käytössä. Anna

vaihtotyökalun jäähtyä:

-kun asetat sähkötyökalun pois

-ennen työkalun vaihtoa.

Kierrä tai käännä tarvittaessa kahdeksalla tavalla asennettavissa olevaa käännettävää terälevyä. Ota huomioon, että jyrsinpää, ohjausrulla ja käännettävä terälevy voivat vaihdella käytön mukaan. Käytä tähän vain käyttöön sallittuja lisätarvikkeita.

Ota huomioon viiste- ja pyöristystyöstössä, että materiaalille on asetettu oikea kierroslukutaso.

Erilaiset materiaalit voivat kovettua reunoistaan polttamisella, plasma- tai laserleikkauksella. Tällöin annetut ohjearvot voivat poiketa hyvin paljon.

Muut toimintaohjeet.

Kun akku liitetään sähkötyökaluun, jonka ON-/OFF-kytkin on päällä, koneen käynnistyksenesto estää sen automaattisen käynnistymisen.

Jos sähkötyökalu kytkeytyy pois päältä ilman katkaisijan käyttöä, tulee sähkötyökalu sammuttaa katkaisijasta, akku poistaa, ja asentaa se uudelleen paikoilleen.

Viisteen korkeuden asetus (ks. sivu 10/11)

α c a

Käytä käännettäviä viiste-terälevyjä, niitä saa lisätarvikkeina. Aseta viisteen korkeus "a" ohjauslevyn asetusmerkillä. Tee koekappale. Koska asteikossa on n. ± 1 mm (n. 1/32") toleranssi, saattaa jälkisäätö olla tarpeen. Jälkisäätö tehdään ohjauslevyn toisessa asteikossa (numerot 1 - 15). Jokainen numero vastaa ohjauslevyn siirtoa 0,1 mm (1/254"). Suurimman sallitun, materiaalista riippuvan asetusmitan sekä suositeltavan kierroslukutason löydät kahdesta seuraavasta taulukosta.

Pyöristysmitan asetus (ks. sivu 11)

Käytä käännettäviä pyöristys-terälevyjä, niitä saa lisätar-vikkeina. Ohjauslevyn asetusmitta täytyy sovittaa kun-kin pyöristyksen säteen mukaan. Asetusmitan arvon näet kustakin lisätarvikkeesta. Materiaalista riippuvan kierroslukutason löydät seuraavasta taulukosta.

	Maks. asetusmitta (koskee 45° viistettä ja pyöristystä) [mm] [inch]		suositeltu kierrosluku-taso
Alumiini 3,5 2/16 6
Teräs 400 N/mm ^2	3,5 2/16 6
Teräs 600 N/mm ^2	2,8 2/16 4-5
Teräs 900 N/mm ^2	2,8 2/16 4-5
Jaloteräs 1,4 1/16 1-3

Annetut arvot ovat viitearvoja, eikä niitä voida taata.

Akun lataustilan näyttö (ks. sivu 13).

Lataustilan voi osoittaa akussa olevan lataustilan näytön vihreistä ledeistä. Paina lataustilan näytön tai painiketta lataustilan näyttämiseksi. Jos lataustilan painiketta painettaessa mikään led ei syty, akku on viallinen ja tulee vaihtaa.

Kuljetus.

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vahingoittumaton. Teippaa avoimet liittimet umpeen ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset määräykset.

Kunnossapito, huolto.

Ota huomioon, että ainoastaan sähköalan ammattilaiset saavat periaatteessa korjata, huoltaa ja tarkistaa sähkötyökaluja, koska asiaton kunnostus saattaa aiheuttaa huomattavan vaaran käyttäjälle.

Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on siksi hyvä puhdistaa sisältä säännöllisin välein puhalta-malla kuivaa, öljytöntä paineilmaa koneen ilmanvaihto-aukkoihin.

Puhdista ja voitele tarvittaessa ohjauslevyn korkeussäädön kierrettä. Ruuvaa ohjauslevy irti ja kierrä ohjauslevyn kannatin ulos. Puhdista kierteen molemmat puolet ja voitele se.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Ota FEIN asiakaspalveluun yhteyttä, jos sinulla on korjausta vaativia FEIN sähkötyökaluja tai tarvikkeita.

Osoitteen löydät Internetistä osoitteesta www.fein.com.

Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Vaihtotyökalut, ohjausrulla, akku

Kunnossapito ja puhdistus.

Puhdista akun tuuletusaukot ja liittimet silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

-Älä käytä mitään kemikaaleja akun puhdistuksessa.

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Ympäristönsuojelu, jätehuolto.

Älä heitä akkua talousjätteisiin!

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.

Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.

Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.

Vain EU-maita varten:

Eurooppalaisen direktiivin 2006/66/EY mukaan tulee vialliset tai loppuun käytetyt akut kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Lisätarvikevalikoima (ks. sivu 19).

Käytä ainoastaan alkuperäisiä FEIN-tarvikkeita. Tarvikkeiden tulee soveltua kyseiseen konetyyppiin.

A Käännettävät viiste-terälevyt
B Käännettävät pyöristys-terälevyt
C Ohjausrulla
