GEBRUIKSAANWIJZING TCS15264ANWH Turbosound

moderados até 45°C. O Music Tribe não se responsabiliza por perda alguma que possa ser sofrida por qualquer pessoa que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotograa, ou declaração aqui contidas. Dados técnicos, aparências e outras informações estão sujeitas a modicações sem aviso prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Todos direitos reservados. Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor vericar detalhes na íntegra através do website musictribe.com/warranty. Instruções de Segurança Importantes LEGAL RENUNCIANTE GARANTIA LIMITADA8 TCS-AN SERIES Quick Start Guide 9 Waarschuwing Aansluitingen die gemerkt zijn met het symbool voeren een zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van ¼"TS stekkers. Laat uitsluitend gekwaliceerd personeel alle overige installatie- of modicatiehandelingen uitvoeren. Dit symbool wijst u altijd op belangrijke bedienings - en onderhoudsvoorschriften in de bijbehorende documenten. Wijvragen u dringend de handleiding te lezen. Attentie Verwijder in geen geval de bovenste afdekking (van het achterste gedeelte) anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhouden onderdelen. Reparatiewerkzaamheden mogen uitsluitend door gekwaliceerd personeel uitgevoerd worden. Attentie Om het risico op brand of elektrische schokken te beperken, dient u te voorkomen dat dit apparaat wordt blootgesteld aan regen en vocht. Het apparaat mag niet worden blootgesteld aan neerdruppelend of opspattend water en er mogen geen met water gevulde voorwerpen – zoals een vaas – op het apparaat worden gezet. Attentie Deze onderhoudsinstructies zijn uitsluitend bedoeld voor gekwaliceerd onderhoudspersoneel. Omelektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsinstructies vermeld staan. Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwaliceerd onderhoudspersoneel.

1. Lees deze voorschriften.

2. Bewaar deze voorschriften.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-openingen

te bedekken. Plaats en installeer het volgens de voor- schriften van de fabrikant.

8. Het apparaat mag niet worden geplaatst in de buurt

van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.

9. Maak de veiligheid waarin door de polarisatie-

of aardingsstekker wordt voorzien, niet ongedaan. Eenpolarisatiestekker heeft twee bladen, waarvaner een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de aarding. Het bredere blad of het derde uitsteeksel zijn er voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, laat het contact dan door een elektricien vervangen.

10. Om beschadiging te voorkomen, moet de

stroomleiding zo gelegd worden dat er niet kan worden over gelopen en dat ze beschermd is tegen scherpe kanten. Zorg zeker voor voldoende bescherming aan de stekkers, de verlengkabels en het punt waar het netsnoer het apparaat verlaat.

11. Het toestel met altijd met een intacte aarddraad aan

het stroomnet aangesloten zijn.

12. Wanneer de stekker van het hoofdnetwerk of een

apparaatstopcontact de functionele eenheid voor het uitschakelen is, dient deze altijd toegankelijk te zijn.

13. Gebruik uitsluitend door de producent

gespeci- ceerd toebehoren c.q. onderdelen.

14. Gebruik het apparaat

uitsluitend in combinatie met de wagen, hetstatief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

15. Bij onweer en als u het apparaat langere tijd niet

gebruikt, haalt u de stekker uit het stopcontact.

16. Laat alle voorkomende reparaties door vakkundig en

bevoegd personeel uitvoeren. Reparatiewerk-zaamheden zijn nodig als het toestel op enige wijze beschadigd is geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker is beschadigd, als er vloeistof of voorwerpen in terecht zijn gekomen, als het aan regen of vochtigheid heeft bloot-gestaan, niet normaal functioneert of wanneer het is gevallen.

17. Correcte afvoer van dit

product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van uw land niet met het gewone huishoudelijke afval mag weggooien. Dit product moet na aoop van de nuttige levensduur naar een ociële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Eenjuiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulpbronnen. Voormeer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijkereinigingsdienst.

18. Installeer niet in een kleine ruimte, zoals een

boekenkast of iets dergelijks.

19. Plaats geen open vlammen, zoals brandende

kaarsen, op het apparaat.

20. Houd rekening met de milieuaspecten van het

afvoeren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleverd.

21. Dit apparaat kan worden gebruikt in tropische en

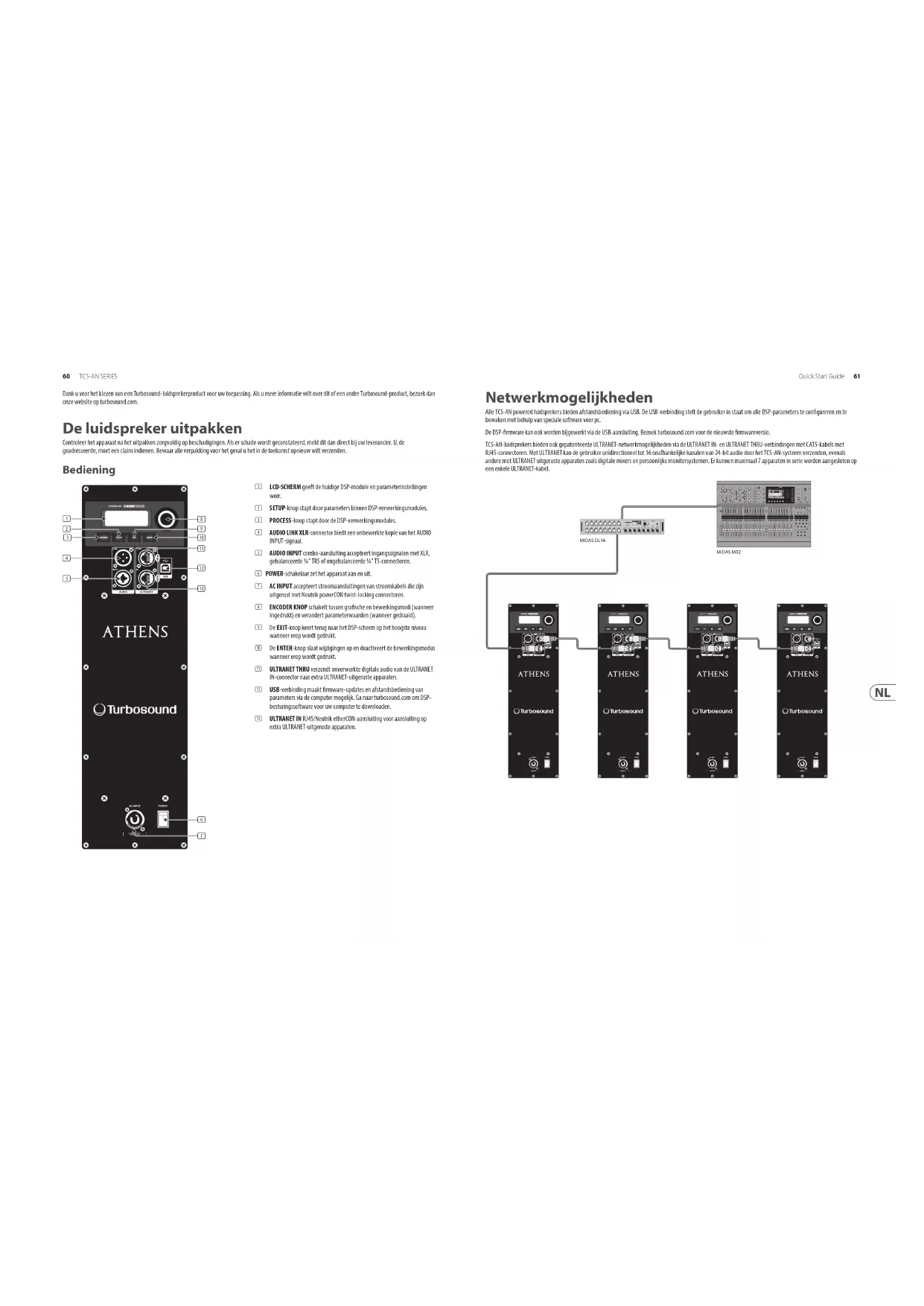

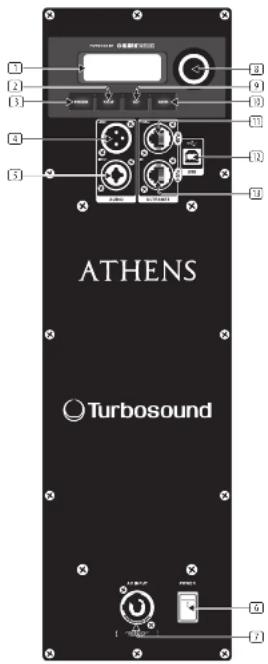

BEFORE AFTER Fig. 1 Fig. 4 Fig. 5 Fig. 6 Fig. 2 Fig. 360 TCS-AN SERIES Quick Start Guide 61 Dank u voor het kiezen van een Turbosound-luidsprekerproduct voor uw toepassing. Als u meer informatie wilt over dit of een ander Turbosound-product, bezoek dan onze website op turbosound.com. De luidspreker uitpakken Controleer het apparaat na het uitpakken zorgvuldig op beschadigingen. Als er schade wordt geconstateerd, meld dit dan direct bij uw leverancier. U, de geadresseerde, moet een claim indienen. Bewaar alle verpakking voor het geval u het in de toekomst opnieuw wilt verzenden. Bediening (1) LCD-SCHERM geeft de huidige DSP-module en parameterinstellingen weer. (2) SETUP-knop stapt door parameters binnen DSP-verwerkingsmodules. (3) PROCESS-knop stapt door de DSP-verwerkingsmodules. (4) AUDIO LINK XLR-connector biedt een onbewerkte kopie van het AUDIO INPUT-signaal. (5) AUDIO INPUT combo-aansluiting accepteert ingangssignalen met XLR, gebalanceerde ¼" TRS of ongebalanceerde ¼" TS-connectoren. (6) POWER-schakelaar zet het apparaat aan en uit. (7) AC INPUT accepteert stroomaansluitingen van stroomkabels die zijn uitgerust met Neutrik powerCON twist-locking connectoren. (8) ENCODER KNOP schakelt tussen grasche en bewerkingsmodi (wanneer ingedrukt) en verandert parameterwaarden (wanneer gedraaid). (9) De EXIT-knop keert terug naar het DSP-scherm op het hoogste niveau wanneer erop wordt gedrukt. (10) De ENTER-knop slaat wijzigingen op en deactiveert de bewerkingsmodus wanneer erop wordt gedrukt. (11) ULTRANET THRU verzendt onverwerkte digitale audio van de ULTRANET IN-connector naar extra ULTRANET-uitgeruste apparaten. (12) USB-verbinding maakt rmware-updates en afstandsbediening van parameters via de computer mogelijk. Ga naar turbosound.com om DSP- besturingssoftware voor uw computer te downloaden. (13) ULTRANET IN RJ45/Neutrik etherCON-aansluiting voor aansluiting op extra ULTRANET-uitgeruste apparaten. (6) (7) (9) (10) (11) (13) (8) (1) (2) (3) (4) (5) (12) Netwerkmogelijkheden Alle TCS-AN powered luidsprekers bieden afstandsbediening via USB. De USB-verbinding stelt de gebruiker in staat om alle DSP-parameters te congureren en te bewaken met behulp van speciale software voor pc. De DSP-rmware kan ook worden bijgewerkt via de USB-aansluiting. Bezoek turbosound.com voor de nieuwste rmwareversie. TCS-AN-luidsprekers bieden ook gepatenteerde ULTRANET-netwerkmogelijkheden via de ULTRANET IN- en ULTRANET THRU-verbindingen met CAT5-kabels met RJ45-connectoren. Met ULTRANET kan de gebruiker unidirectioneel tot 16 onafhankelijke kanalen van 24-bit audio door het TCS-AN-systeem verzenden, evenals andere met ULTRANET uitgeruste apparaten zoals digitale mixers en persoonlijke monitorsystemen. Er kunnen maximaal 7 apparaten in serie worden aangesloten op een enkele ULTRANET-kabel. MIDAS M32MIDAS DL1662 TCS-AN SERIES Quick Start Guide 63 TCS-AN DSP-menustructuur Volledig bereik Subwoofer Functie VERWERKEN EQ Geen Geen Stelt de frequentierespons in op de standaardinstelling. Matrix2 – Stelt een gecorrigeerde frequentierespons in voor 2 samen opgestelde kasten. Matrix3 – Stelt een gecorrigeerde frequentierespons in voor 3 of meer kasten die samen zijn gerangschikt. Gebruiker Gebruiker Hiermee kunt u uw eigen frequentierespons instellen door het bijbehorende submenu te openen. Submenu Lage/hoge rekken Lage/hoge rekken Hiermee kunt u een lter voor lage en hoge rekken deniëren. Parametrisch 1 & 2 Parametrisch 1 & 2 Hiermee kunt u een parametrische bel-type EQ deniëren (Frequency, Qual. en Gain). XOVER Geen – Eenheid is standaard ingesteld voor reproductie over het volledige bereik. HP 100 Hz LP 100 Hz Vooraf ingesteld met 100 Hz, 24 dB/octaalter voor crossover tussen subwoofer en full-range luidsprekers. HP 120 Hz LP 120 Hz Vooraf ingesteld met 120 Hz, 24 dB/octaalter voor crossover tussen subwoofer en full-range luidsprekers. Gebruiker Gebruiker Gebruiker crossover-submenu voor combinatie met andere full-range of subwoofer-luidsprekersystemen Submenu frequentie frequentie Selecteer de gewenste crossover-frequentie:

• Fullrange-systemen: 75 Hz tot 400 Hz.

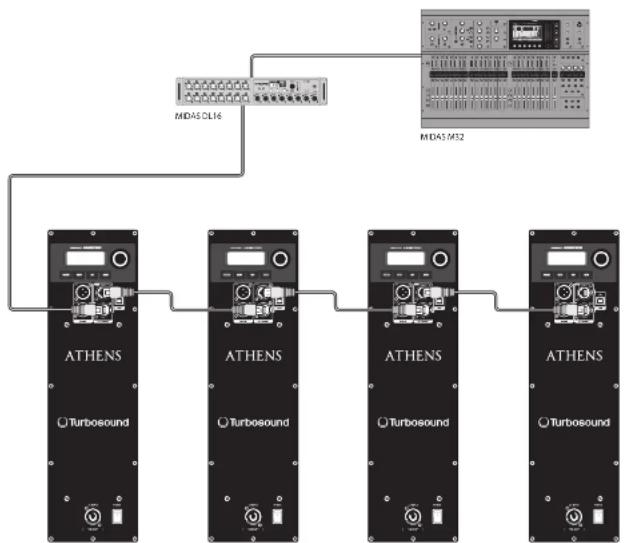

• Subwoofersystemen: 50 Hz tot 150 Hz. Fase Fase Pas de absolute fase aan (0° of 180°). FBQ Auto Auto Stelt automatisch zoveel lters in als nodig is. Telkens wanneer een nieuwe feedbackfrequentie wordt ontdekt, wordt het eerste lter vrijgegeven om de nieuwe frequentie te dempen, enzovoort. Enkel Enkel Activeert de FBQ-functionaliteit (feedbackdetectie), tot 8 feedbacklters. Leren Leren Automatische procedure die naar feedbackfrequenties zoekt en instellingen vergrendelt nadat alle 8 lters zijn ingest Gebruik tijdens deze procedure gehoorbescherming. WAARSCHUWING Het feedbacksignaal kan het maximale niveau van het systeem naderen, wat gehoorbeschadiging kan veroorzaken!eld. Resetten Resetten Reset alle lters. OPSTELLING (Pagina 1) INVOER Invoer Invoer Hiermee kunt u de audio-invoerbron kiezen. Kies tussen Lokaal (analoge ingang) of ULTRANET (bijv. P16-bewakingssysteem of M32-audio via ULTRANET). Volume Volume Past de ingangsversterking aan. Met ULTRANET digitale ingangen over een bereik van + 10 dB tot - 30 dB. Met analoge ingang van 0 dB tot - ∞ dB. Gevoeligheid Gevoeligheid Past de ingangsgevoeligheid aan voor maximale output bij gebruik van een analoge bron +4 dBu voor normale werking, + 14 dBu voor input op hoog niveau. Volledig bereik Subwoofer Functie POSITIE Vrij – Voor het positioneren van de luidspreker in een vrije ophanging of op de grond gestapeld weg van muren. muur Vloer Voor plaatsing van de speaker op of naast een muur, of op de vloer (subwoofer) Plafond muur Voor plaatsing van de luidspreker bij het plafond en de muur, of de vloer en de muur (subwoofer) Hoek Hoek Voor plaatsing van de luidspreker in een hoek naast het plafond (vaste installatie) of in een hoek op de vloer (subwoofer) Screenshot-update VERTRAGING Vertraging Vertraging Past de hoeveelheid vertraging aan (max. 300 msec = 103 m of 338 voet). Eenheid Eenheid Selecteert tussen msec, meter en voet. LIMITER Begrenzing Begrenzing Pas de limiterdrempel voor het ingangssignaal aan (van UIT tot -30 dB). Met deze drempelaanpassing kunt u een maximaal uitgangsvermogen instellen dat lager is dan het nominale maximale uitgangsvermogen van het luidsprekersysteem. OPSTELLING (pagina 2) Versie Versie Geeft de geïnstalleerde rmwareversie weer. LADEN

Om een specieke preset te laden, draait u aan de encoder om het gewenste presetnummer te selecteren en drukt u vervolgens op de ENTER-knop of de encoder. Wanneer u wordt gevraagd om te bevestigen, drukt u nogmaals op de encoder of op EXIT om af te breken. SPAREN

Om een preset op te slaan, kiest u de respectievelijke preset-sleuf en drukt u op ENTER of de encoder. Submenu Voorinstelling opslaan Voorinstelling opslaan Geef de preset een naam door de tekens met de encoder te kiezen en op te drukken om elk teken te bevestigen. Als u klaar bent, drukt u op de ENTER- knop om de voorinstelling op te slaan. OPSTELLING Contrast Contrast Pas het contrast van het LCD-paneel aan. De standaard contrastwaarde is 15. Scherm Scherm AAN: LCD-schermbeveiliging (standaard) wordt automatisch ingeschakeld na ca. 2 minuten.UIT : LCD schakelt automatisch uit na ca. 5 minuten. Submenu Slot Slot Vergrendel het apparaat en maak een wachtwoord aan door de wachtwoordtekens te kiezen met de encoder en op te drukken om elk teken te bevestigen. Als u klaar bent, drukt u op de ENTER- knop. Ontgrendel het apparaat door het wachtwoord in te voeren of het apparaat via USB aan te sluiten op een pc met eigen externe software. De software vereist geen wachtwoord. Waarschuwing Waarschuwing In geval van oververhitting verschijnt er een waarschuwing op het LCD-scherm en wordt de versterker uitgeschakeld totdat het apparaat is afgekoeld.64 TCS-AN SERIES Quick Start Guide 65 LCD grasche indicatoren Om de gebruiker te helpen onmiddellijk te herkennen dat een parameter is geselecteerd en gewijzigd ten opzichte van de oorspronkelijke standaardinstelling, wordt de gerelateerde tekst van de parameter op het hoofdscherm omgedraaid en veranderd in zwarte tekst op een witte achtergrond. Als voorbeeld laten de volgende schermafbeeldingen zien hoe de tekst voor de EQ-functie verandert wanneer de TCS-AN standaard EQ-instelling is gewijzigd: Deze indicatorfunctie komt alleen voor op het hoofd-DSP-menuniveau en werkt voor alle DSP-gerelateerde functies, met uitzondering van de LOAD, SAVE en SETUP- subsecties op de tweede pagina van het SETUP-menu op het hoogste niveau. Montage en bevestiging De onderstaande tabel geeft een overzicht van de tuigage-onderdelen of -sets die nodig zijn voor verschillende toepassingen, en enkele voorbeelden van de mogelijke rigging-opties worden geïllustreerd. Kasten uit de TCS-AN-serie zijn ontworpen met meerdere interne bevestigingspunten voor vele mogelijke montagemethoden in permanente installaties. Alle kasten kunnen eenvoudig worden opgehangen met behulp van optionele M8- of M10-oogbouten die zijn gekoppeld aan de meegeleverde interne ophangpunten. Verwijder de juiste verzonken schroeven en vervang ze door oogbouten, die een draadlengte van minimaal 18 mm moeten hebben. Gebruik het achterste bevestigingspunt om de kast in een hoek te plaatsen voor een optimale dekking van de ruimte. Kasten kunnen indien nodig ondersteboven worden opgehangen. Turbosound WB-55 en CB-55 wand- en plafondbeugels zijn optioneel verkrijgbaar voor kasten uit de TCS-AN-serie, en deze zijn ook compatibel met industriestandaard wand- en plafondbeugels die een gatafstand van 60 mm x 60 mm gebruiken. Model Muur Plafond Downll Array Kit Oogbouten

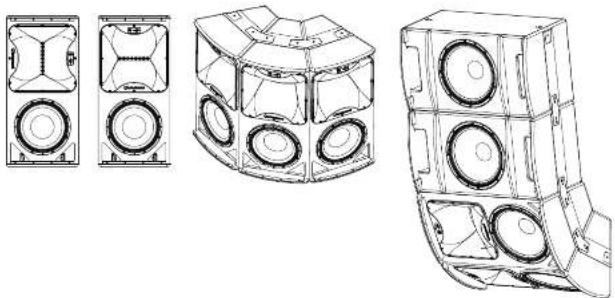

TCS152-FP TCS-FK1 TCS-FK2 EB-10-40 TCS115B TCS115-FP TCS-FK3 EB-10-40 TCS-Subwoofers EB-10-40 Enkele typische voorbeelden van de mogelijke rigging opties worden hier getoond: TCS-AN-serie vliegende componenten Wand- en plafondbeugels Om een luidspreker te installeren met behulp van Turbosound wand- en plafondbeugels, scheidt u eerst de beugels in de wand-/plafondplaat en de onderdelen van de luidsprekerplaat. Verwijder de verzonken bouten op het achterpaneel van de kast. Bevestig de speakerplaat aan de kast met de meegeleverde bouten. Bevestig de wand-/plafondplaat in de zaal met behulp van geschikte bevestigingen (niet meegeleverd). Til de luidspreker op de muurplaat en monteer de beugeldelen weer, pas de verticale hoek aan en draai alle bouten vast. Luidsprekerarrays en clusters Een reeks van twee of meer kasten vereist het gebruik van kits met vliegplaten en koppelingen tussen kasten, die aan de zijkanten van de kast worden bevestigd via de M10-ophangpunten en in een 'daisy chain'-manier worden samengevoegd om de vereiste reeks op te bouwen. Voor alle luidsprekerarrays bestaande uit twee of meer kasten: Het aantal benodigde koppelingssets tussen kasten = het aantal dozen – 1, Het aantal benodigde vliegplaatkits = het aantal dozen. Hier geïllustreerd zijn de componenten die beschikbaar zijn voor TCS-kasten: TCS122-FP (WH)Fly Plate Kit for TCS122TCS115-FP (WH)Fly Plate Kit for TCS115BTCS152-FP (WH)Fly Plate Kit for TCS152Contents:Contents: Contents:4 x M10 Bolts4 x M10 Spring Washers4 x M10 Flat Washers2 x Fly Plates4 x M10 Bolts4 x M10 Spring Washers4 x M10 Flat Washers2 x Fly Plates4 x M10 Bolts4 x M10 Spring Washers4 x M10 Flat Washers2 x Fly PlatesTCS-FK3 (WH)Inter-Cabinet Coupler Kit for TCS115BTCS-FK2 (WH)Inter-Cabinet Coupler Kit for TCS122 or TCS152TCS-FK1 (WH)Inter-Cabinet Coupler Kit for TCS122 or TCS1522 x ICCEB-10-40Eyebolt M10 x 40mmContents: 2 x ICCContents:Contents:2 x ICCContents: 1 x Eyebolt66 TCS-AN SERIES Quick Start Guide 67 Ophangen met oogbouten TCS-AN-kasten kunnen worden opgehangen met behulp van optionele oogbouten die zijn gekoppeld aan de interne bevestigingspunten aan de boven-, onderkant en zijkanten en achterkant. De eenvoudigste methode is om de twee rigging-punten aan de bovenkant en een enkel pull-back rigging-punt in het midden van het achterpaneel te gebruiken. Verwijder de juiste schroeven met verzonken kop en vervang deze door schouderoogbouten, die een schroefdraadlengte van minimaal 18 mm moeten hebben. Gebruik het achterste bevestigingspunt om de kast in een hoek te plaatsen voor een optimale dekking van de ruimte. Kasten kunnen indien nodig ondersteboven worden opgehangen. BELANGRIJKE OPMERKING VOOR ALLE INSTALLATIEMETHODEN: De montage van een permanent geïnstalleerd geluidssysteem kan gevaarlijk zijn, tenzij uitgevoerd door gekwaliceerd personeel met de vereiste ervaring en certicering om de noodzakelijke taken uit te voeren. Muren, vloeren of plafonds moeten in staat zijn de daadwerkelijke belasting veilig en betrouwbaar te dragen. Het gebruikte montageaccessoire moet veilig en stevig worden bevestigd, zowel aan de luidspreker als aan de muur, vloer of plafond. Zorg er bij het monteren van tuigagecomponenten op muren, vloeren of plafonds voor dat alle gebruikte bevestigingen en bevestigingsmiddelen de juiste maat en belastbaarheid hebben. Wand- en plafondbekleding en de constructie en samenstelling van wanden en plafonds moeten allemaal in aanmerking worden genomen bij het bepalen of een bepaalde bevestigingsvoorziening veilig kan worden gebruikt voor een bepaalde belasting. Holte pluggen of andere specialist bevestigingsmiddelen moeten, indien nodig, van een geschikt type zijn en moeten worden aangebracht en gebruikt in overeenstemming met de instructies van de fabrikant. Het gebruik van uw luidsprekerkast als onderdeel van een gevlogen systeem, indien onjuist en onjuist geïnstalleerd, kan personen mogelijk blootstellen aan ernstige gezondheidsrisico's en zelfs de dood. Zorg er daarnaast voor dat elektrische, mechanische en akoestische overwegingen worden besproken met gekwaliceerd en gecerticeerd personeel (door de lokale staat of nationale autoriteiten) voorafgaand aan de installatie of het vliegen. Zorg ervoor dat luidsprekerkasten alleen worden opgesteld en gevlogen door gekwaliceerd en gecerticeerd personeel, met gebruikmaking van speciale apparatuur en originele onderdelen en componenten die bij het apparaat zijn geleverd. Als er onderdelen of componenten ontbreken, neem dan contact op met uw dealer voordat u probeert het systeem in te stellen. Zorg ervoor dat u zich houdt aan de lokale, provinciale en andere veiligheidsvoorschriften die in uw land van toepassing zijn. Music Tribe, inclusief de Music Tribe- bedrijven die op het bijgevoegde "Service-informatieblad" staan vermeld, aanvaardt geen aansprakelijkheid voor enige schade of persoonlijk letsel als gevolg van onjuist gebruik, installatie of bediening van het product. Regelmatige controles moeten worden uitgevoerd door gekwaliceerd personeel om ervoor te zorgen dat het systeem in een veilige en stabiele toestand blijft. Zorg ervoor dat, waar de luidspreker wordt gevlogen, het gebied onder de luidspreker vrij is van menselijk verkeer. Laat de luidspreker niet vliegen in ruimtes die toegankelijk zijn voor of worden gebruikt door het publiek. Luidsprekers creëren een magnetisch veld, zelfs als ze niet in gebruik zijn. Bewaar daarom alle materialen die door dergelijke velden kunnen worden beïnvloed (schijven, computers, monitoren, enz.) op veilige afstand. Een veilige afstand is meestal tussen de 1 en 2 meter. Het HF-hoornpatroon roteren De hoogfrequente hoorn in alle TCS122- en TCS152-modellen kan 90° worden gedraaid om de horizontale en verticale spreidingspatronen te verwisselen, vooral handig bij het samenstellen van clusters of bijvoorbeeld om de originele spreiding te behouden wanneer de kast in een horizontale oriëntatie wordt geïnstalleerd.

1. Plaats de kast op zijn rug op een geschikt werkoppervlak.

2. Verwijder de 10 posi-drive schroeven die het rooster op zijn plaats houden en leg het rooster opzij (g 1).

3. Verwijder en ontkoppel de basdriver (afb. 2) om toegang te krijgen tot de bevestigingsbeugel van de compressiedriver, noteer de polariteit van de basdriver voor later opnieuw aansluiten. 4. Reik door de holte van de basdriver en draai de twee vleugelmoeren los waarmee de bevestigingsbeugel van de compressiedriver is bevestigd (afb. 3). 5. Verwijder de bevestigingsschroeven van de hoorn waarmee de hoorn aan de behuizing is bevestigd en til de hoorn en de compressie-aandrijfeenheid eruit (afb. 4). (Als dat nodig is voor onderhoud of vervanging, koppelt u de kabels los van de compressiedriver en noteert u de polariteit voor later opnieuw aansluiten.)

6. Draai de hoorn om het gewenste dekkingspatroon te bereiken (g 5).

7. Zet de kast en de drivers weer in elkaar door de stappen 1-5 in omgekeerde volgorde uit te voeren.

8. Als de kabels van de compressiedriver zijn losgekoppeld, sluit u de kabels opnieuw aan en let daarbij op de juiste polariteit (witte kabel naar de +ve-terminal, zwarte kabel naar de –ve-terminal). 9. Plaats de hoorn en de compressiedriver terug in de kast en zorg ervoor dat de driverkabels onder de compressiedriverhouder door gaan en dat de compressiedriver precies terug in de borgbeugel past.

10. Draai de vleugelmoeren weer vast op de bevestigingsbeugel van de compressieaandrijving (afb. 3).

11. Plaats de bevestigingsschroeven van de hoorn terug en draai ze vast om de hoorn weer in de behuizing te bevestigen (afb. 4). 12. Sluit de kabels van de basdriver opnieuw aan en let daarbij op de juiste polariteit (rode kabel naar de +ve-aansluiting, blauwe kabel naar de –ve-aansluiting).

13. Controleer alle componenten en controleer of de hoornrichting correct is (afb. 6).

14. Plaats het rooster terug (g 1) en controleer de kast voor gebruik.

Music Tribe-apparatuur direct nadat u deze hebt gekocht door naar musictribe.com te gaan. Door uw aankoop te registreren via ons eenvoudige online formulier, kunnen wij uw reparatieclaims sneller en eciënter verwerken. Lees ook de voorwaarden van onze garantie, indien van toepassing.

2. Storing. Mocht uw door Music Tribe

geautoriseerde wederverkoper niet bij u in de buurt zijn gevestigd, dan kunt u contact opnemen met de door Music Tribe Authorized Fulller voor uw land vermeld onder “Support” op musictribe.com. Als uw land niet in de lijst staat, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die u ook kunt vinden onder "Support" op musictribe.com. U kunt ook een online garantieclaim indienen op musictribe.com VOORDAT u het product retourneert.

3. Stroomaansluitingen. Voordat u het

apparaat op een stopcontact aansluit, moet u ervoor zorgen dat u de juiste netspanning voor uw specieke model gebruikt. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.
