Soort product	Infraroodverwarming
Merk	Dimplex
Model	BS 1201 S
Nominaal thermisch vermogen	1,2 kW
Voeding	230-240 V~, 1/N/PE
Afmetingen (b x h x d)	526 x 140 x 92 mm
Gewicht	1,6 kg
Beschermingsgraad	IP24 (beschermd tegen spatwater)
Minimale montagehoogte	1,8 m
Maximale helling	40° naar beneden
Vermogensniveaus	3 niveaus: 600 W, 600 W, 1200 W (standen 1, 2, 3)
Type bediening	Handmatige bediening met trekkoord, zonder regeling van de omgevingstemperatuur
Hulpverbruik	0,0 W in bedrijf en in stand-by
Montage	Horizontaal aan een verticale muur; montage aan plafond of verticaal niet toegestaan
Minimale afstanden	65 cm voor het apparaat; veiligheidszones in acht nemen
Onderhoud	Reinigen met een vochtige doek; stof verwijderen met een zachte borstel
Veiligheid	Niet gebruiken in de buurt van brandbare materialen; niet afdekken; brandgevaar
Reserveonderdelen	Verwarmingselementen vervangbaar door een specialist
Garantie	2 jaar
Afvoeren	Niet bij het huishoudelijk afval; inleveren bij een milieustraat

Veelgestelde vragen - BS 1201 S DIMPLEX

Wat voor soort verwarming is de Dimplex BS 1201 S?

Het is een infraroodverwarming die objecten en personen in zijn stralingszone direct verwarmt, zonder de omgevingslucht te verwarmen.

Wat is het maximale vermogen en hoeveel verwarmingsniveaus heeft hij?

Het maximale vermogen is 1200 W. Het apparaat biedt 3 niveaus verwarming (1, 2, 3) bediend met een trekkoordschakelaar, plus stand 0 voor uit.

Hoe installeer ik de Dimplex BS 1201 S correct?

Het moet horizontaal aan een verticale muur worden gemonteerd, op een minimale hoogte van 1,8 m van de vloer. Houd een afstand van 65 cm voor het apparaat aan. Niet onder een wandcontactdoos installeren.

Wat zijn de risico's op brandwonden en hoe deze te voorkomen?

Sommige onderdelen worden erg heet. Niet aanraken van de reflector of het verwarmingselement. Wacht tot volledige afkoeling voor reiniging. Houd kinderen uit de buurt.

Kan dit apparaat in een badkamer worden gebruikt?

Ja, omdat het IP24 (beschermd tegen spatwater) gecertificeerd is. Het moet echter buiten bereik van een persoon in bad of douche worden geïnstalleerd.

Hoe reinig ik de Dimplex BS 1201 S?

Zet hem uit en laat hem afkoelen. Reinig de buitenoppervlakken met een vochtige doek en droog ze af. Gebruik een zachte borstel om stof te verwijderen. Gebruik geen schurende middelen.

Wat te doen als het apparaat niet verwarmt?

Controleer of de stand niet op 0 staat en of de stroomonderbreker niet is uitgeschakeld. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde elektricien of de klantenservice.

Kan ik zelf de verwarmingselementen vervangen?

Nee, alleen een specialist is gemachtigd om de verwarmingselementen te vervangen. De handleiding beschrijft de procedure voor een professional.

Welke materialen moeten uit de buurt van het apparaat worden gehouden?

Houd brandbare materialen zoals gordijnen, gordijnen, kleding of oplosmiddelen op afstand. Niet gebruiken als kachel op een commode.

Wat te doen bij een storing of defect?

Koppel het apparaat los van het stroomnet. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Glen Dimplex Thermal Solutions via [phone] of per e-mail naar [e-mail]. Houd het type en de productiedatum bij de hand.

GEBRUIKSAANWIJZING BS 1201 S DIMPLEX

NL - Dit product is uitsluitend geschikt voor goed geïsoleerde plaatsen of voor incidenteel gebruik.

Infrarot-Strahler

Infrared heater

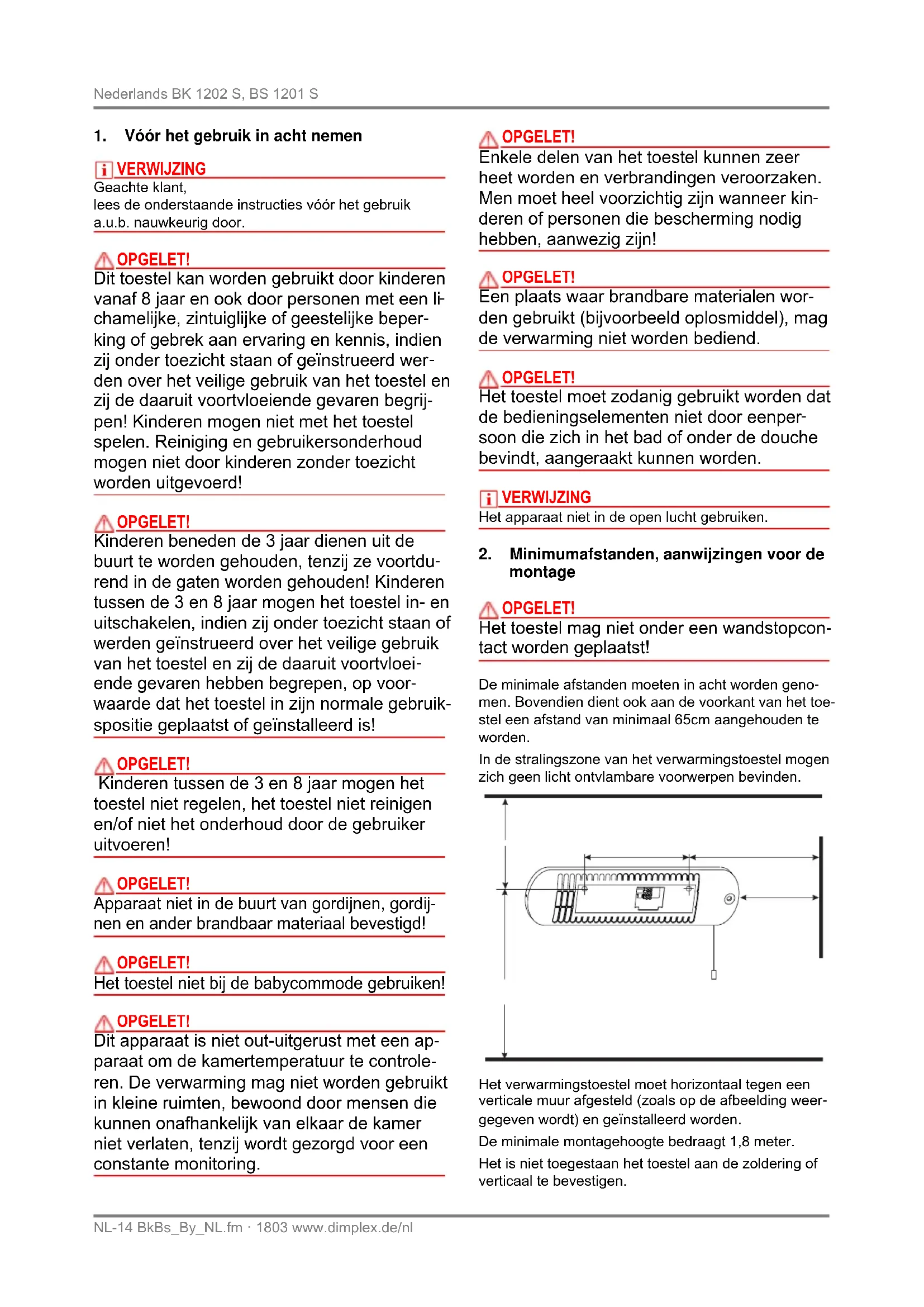

1. Vóór het gebruik in acht nemen

i VERWIJZING

Geachte klant, lees de onderstaande instructies vóór het gebruik a.u.b. nauwkeurig door.

OPGELET!

Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en ook door personen met een lichamelijke, zintuiglijke of geestelijke beperking of gebrek aan ervaring en kennis, indien zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het toestel en zij de daaruit voortvloeiende gevaren begrijpen! Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd!

OPGELET!

Kinderen beneden de 3 jaar dienen uit de buurt te worden gehouden, tenzij ze voortdu-rend in de gaten worden gehouden! Kinderen tussen de 3 en 8 jaar mogen het toestel in- en uitschakelen, indien zij onder toezicht staan of werden geïnstrueerd over het veilige gebruik van het toestel en zij de daaruit voortvloei- ende gevaren hebben begrepen, op voor- waarde dat het toestel in zijn normale gebruik- spositie geplaatst of geïnstalleerd is!

OPGELET!

Kinderen tussen de 3 en 8 jaar mogen het toestel niet regelen, het toestel niet reinigen en/of niet het onderhoud door de gebruiker uitvoeren!

OPGELET!

Apparaat niet in de buurt van gordijnen, gordijnen en ander brandbaar materiaal bevestigd!

OPGELET!

Het toestel niet bij de babycommode gebruiken!

OPGELET!

Dit apparaat is niet out-uitgerust met een apparaat om de kamertemperatuur te controle-ren. De verwarming mag niet worden gebruikt in kleine ruimten, bewoond door mensen die kunnen onafhankelijk van elkaar de kamer niet verlaten, tenzij wordt gezorgd voor een constante monitoring.

OPGELET!

Enkele delen van het toestel kunnen zeer heet worden en verbrandingen veroorzaken. Men moet heel voorzichtig zijn wanneer ki- deren of personen die bescherming nodig hebben, aanwezig zijn!

OPGELET!

Een plaats waar brandbare materialen worden gebruikt (bijvoorbeeld oplosmiddel), mag de verwarming niet worden bediend.

OPGELET!

Het toestel moet zodanig gebruikt worden dat de bedieningselementen niet door eenpersoon die zich in het bad of onder de douche bevindt, aangeraakt kunnen worden.

i VERWIJZING

Het apparaat niet in de open lucht gebruiken.

2. Minimumafstanden, aanwijzingen voor de montage

OPGELET!

Het toestel mag niet onder een wandstopcontact worden geplaatst!

De minimale afstanden moeten in acht worden genomen. Bovendien dient ook aan de voorkant van het toestel een afstand van minimaal 65cm aangehouden te worden.

In de stralingszone van het verwarmingstoestel mogen zich geen licht ontvlambare voorwerpen bevinden.

Het verwarmingstoestel moet horizontaal tegen een verticale muur afgesteld (zoals op de afbeelding weergegeven wordt) en geïnstalleerd worden.

De minimale montagehoogte bedraagt 1,8 meter.

Het is niet toegestaan het toestel aan de zoldering of verticaal te bevestigen.

Bij de montage moeten de beschermingszones conform huidige installatie regelgeving strikt worden aangehouden.

Door de warmtestraling van het apparaat kan het oppervlak waarop het is gemonteerd na verloop van tijd donkerder worden.

i VERWIJZING

Montage aan houten wanden is toegestaan.

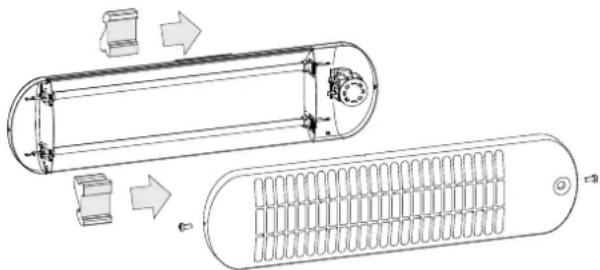

De transportbeveiliging verwijderen

• De schroeven (A) van het rooster aan de voorkant losdraaien en het rooster wegnemen.
• De transportbeveiliging (B) voor verwarmingselementen verwijderen.
• Het rooster aan de voorkant weer aanbrengen.

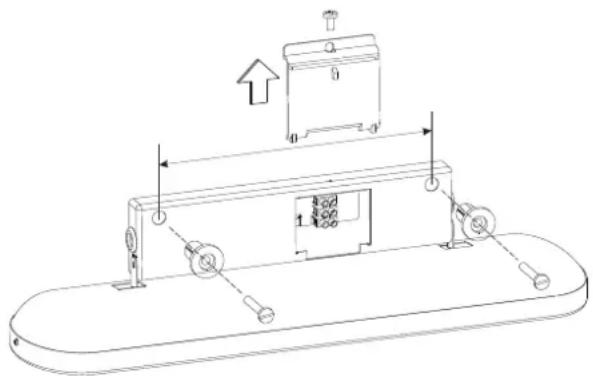

Voor de voorgeschreven minimale installatiehoogte van 1,8 meter moeten de bevestigingsgaten van de wandhouder op een hoogte van 1,9 meter worden geboord.

• De schroef voor de afdekking van de aansluitruimte losdraaien en de afdekking wegnemen.
• De straler naar voren klappen.
• Op een verticale bevestigingswand de boorgaten horizontaal aanstrepen, boren en pluggen aanbrengen.
• De afstandsstukken met schroeven in de openingen van de wandhouder plaatsen en het apparaat vastschroeven.

4. Elektrische aansluiting

De op het typeplaatje aangegeven spanning moet met de netspanning overeenstemmen.

Het apparaat moet worden geïnstalleerd en alleen onderhouden door een erkend installateur volgens de geldende veiligheidsvoorschriften.

Het verwarmingstoestel aarden!

Aansluiting alleen aan vastliggende leidingen.

De aansluitaders van de voedingsleiding moeten van een hittebestendige beschermslang worden voorzien.

In de vastgelegde elektrische installatie moet een scheidingsvoorziening worden aangebracht met een contactopening van minimaal 3 mm voor elke pool (bv. vermogensschakelaar).

Het is raadzaam, voor de stroomvoorziening een eigen stroomkring aan te brengen.

5. Werking

Door één keer of herhaald aan de snoerschakelaar te trekken het gewenste verwarmingsni-veau instellen.

Het ingestelde verwarmingsni-veau kan op het display worden afgelezen.

In positie 0 is het verwarmings- toestel uitgeschakeld

De straler verwarmt de be- straalde voorwerpen of personen zonder daarbij de lucht in de ruimte direct te verwarmen.

De straler kan max. 40° naar be- neden worden gebogen.

OPGELET!

Deze instelling uitsluitend in afgekoelde staat wijzigen. Verbrandingsgevaar!

Vermogensafgifte bij schakelaarstand

Type Weergave 0	Weergave 1	Weergave 2	Weergave 3
BK 1202 Uit 600 W 600 W 1200 W
BS 1201 Uit 600 W 600 W 1200 W

W = afgegeven vermogen in watt

6. Reiniging

Alvorens het toestel te reinigen, dient het uitgeschakeld en afgekoeld te zijn. Opgelet! De reflector en het verwarmingselement niet met blote handen aanraken.

De buitendelen van het apparaat kunnen met een vochtige doek gereinigd en vervolgens goed afgedroogd worden.

Geen schuur- en polijstmiddelen gebruiken.

Opeenhopingen van stof in het apparaat met een kwast met een zachte, lange borstel verwijderen. Indien het apparaat sterk vervuild is, laat het door een vakman reinigen.

7. Storingen

Controleer de volgende punten, wanneer het verwarmingstoestel geen warmte afgeeft:

Weergave is „0“?

De zekering in de zekeringkast is ingeschakeld?

Neem contact op met uw speciaalzaak voor elektrische artikelen, indien de storing niet verholpen kan worden. U kunt eventueel ook contact opnemen met de service-hotline van Glen Dimplex Deutschland GmbH.

Tel.: [phone]

Fax: [phone]-924545

Mail: [e-mail]

Voor het verwerken van uw orders moet het type van toestel en FD-nummer (datum van fabricatie) van het toestel aangegeven worden. Deze gegevens vindt u op het typeplaatje.

i VERWIJZING

Reparaties en ingrepen in het toestel dienen alleen door een vakbekwame elektricien of de serviceafdeling uitgevoerd te worden.

8. Reserveonderdelen

Het bestellen van onderdelen bij Glen Dimplex Deutschland GmbH op het internet:

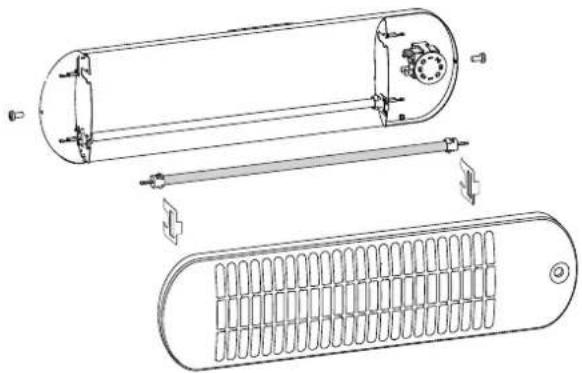

9. Het verwarmingselement vervangen

Het verwarmingselement mag uitsluitend door een vakman worden vervangen. Het verwarmingstoestel spanningsvrij maken en af laten koelen.

Het verwarmingselement en de reflector niet met blote handen aanraken. Ter bescherming van het oppervlak een doek gebruiken.

- De schroeven van het rooster aan de voorkant (A) losdraaien en het rooster wegnemen.

- De vlaksteekaansluitingen er met een geschikt werktuig aftrekken.

- De twee fixeerklemmen (B) eruit trekken

- Het verwarmingselement wegnemen.

- Het nieuwe verwarmingselement plaatsen.

- Montage in omgekeerde volgorde.

Wij geven voor dit product 2 jaar garantie volgens onze garantievoorwaarden.

11. Aanwijzing voor het verwijderen

Verwijder het toestel niet met het algemene huisvuil, maar breng het naar een lokaal opslagterrein voor afvalstoffen.
