Type de produit	Chauffage à infrarouges
Marque	Dimplex
Modèle	BS 1201 S
Puissance thermique nominale	1,2 kW
Alimentation électrique	230-240 V~, 1/N/PE
Dimensions (l x h x p)	526 x 140 x 92 mm
Poids	1,6 kg
Indice de protection	IP24 (protégé contre les projections d'eau)
Hauteur minimale de montage	1,8 m
Inclinaison maximale	40° vers le bas
Niveaux de puissance	3 niveaux : 600 W, 600 W, 1200 W (positions 1, 2, 3)
Type de contrôle	Commande manuelle à tirette, sans régulation de température ambiante
Consommation auxiliaire	0,0 W en fonctionnement et en veille
Montage	Horizontal sur mur vertical ; montage au plafond ou vertical interdit
Écartements minimaux	65 cm devant l'appareil ; respecter les zones de sécurité
Entretien	Nettoyage avec chiffon humide ; dépoussiérage avec pinceau à poils souples
Sécurité	Ne pas utiliser près de matériaux inflammables ; ne pas couvrir ; risque de brûlure
Pièces détachées	Éléments de chauffage remplaçables par un spécialiste
Garantie	2 ans
Mise au rebut	Ne pas jeter avec les ordures ménagères ; déposer en déchèterie

FOIRE AUX QUESTIONS - BS 1201 S DIMPLEX

Quel est le type de chauffage du Dimplex BS 1201 S ?

C'est un chauffage à infrarouges qui réchauffe directement les objets et personnes dans sa zone de rayonnement, sans chauffer l'air ambiant.

Quelle est la puissance maximale et combien de niveaux de chauffe propose-t-il ?

La puissance maximale est de 1200 W. L'appareil offre 3 niveaux de chauffage (1, 2, 3) gérés par un interrupteur à tirette, plus la position 0 pour l'arrêt.

Comment installer correctement le Dimplex BS 1201 S ?

Il doit être monté horizontalement sur un mur vertical, à une hauteur minimale de 1,8 m du sol. Respectez une distance de 65 cm devant l'appareil. Ne pas installer sous une prise murale.

Quels sont les risques de brûlure et comment les éviter ?

Certaines pièces deviennent très chaudes. Ne pas toucher le réflecteur ou l'élément chauffant. Attendez le refroidissement complet avant nettoyage. Tenez les enfants éloignés.

Peut-on utiliser cet appareil dans une salle de bain ?

Oui, car il est certifié IP24 (protégé contre les projections d'eau). Cependant, il doit être installé hors de portée d'une personne dans la baignoire ou la douche.

Comment nettoyer le Dimplex BS 1201 S ?

Éteignez-le et laissez-le refroidir. Nettoyez les surfaces extérieures avec un chiffon humide, puis séchez. Utilisez un pinceau à poils souples pour enlever la poussière. N'utilisez pas de produits abrasifs.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'affichage n'est pas sur 0 et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un électricien qualifié ou le service après-vente.

Peut-on remplacer les éléments chauffants soi-même ?

Non, seul un spécialiste est habilité à remplacer les éléments chauffants. Le manuel détaille la procédure pour un professionnel.

Quels sont les matériaux à éviter à proximité de l'appareil ?

Éloignez les matériaux inflammables comme les rideaux, tentures, vêtements ou solvants. Ne pas utiliser comme radiateur de table à langer.

Que faire en cas de panne ou de dysfonctionnement ?

Isolez l'appareil du secteur. Si le problème persiste, contactez le service après-vente de Glen Dimplex Thermal Solutions au [phone] ou par email à [e-mail]. Ayez le type et la date de fabrication à portée de main.

MODE D'EMPLOI BS 1201 S DIMPLEX

Montage- und Gebrauchsanweisung	Deutsch
Installation and Operating Instructions	Françaislatianglish
Instructions de montage et d’utilisation
Istruzioni d’uso e di montaggio
Montage- en gebruiksaanwijzing	Nederlands

FR - Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

I REMARQUE

Cher client,

Veuillez lire attentivement et intégralement les présentes instructions. Conservez-les soigneusement et remettez-les au prochain propriétaire le cas échéant.

Attention!

Cet appareil peut être utilisé par les enfants à partir de huit ans ainsi que par des personnes à mobilité réduite ou ayant des déficiencies sensorielles ou mentales ou ne possédant pas l'expérience ou le savoir requis, s'ils sont sous surveillance ou ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et ont compris les dangers en résultant! Ne pas laisser les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à procéder sans surveillance au nettoyage ni à l'entretien par l'utilisateur de l'appareil !

Attention!

Éloigner les enfants âgés de moins trois ans, sauf s'ils sont sous surveillance permanente. Les enfants à partir de trois ans et de moins de huit ans ont le droit de mettre l'appareil en marche ou de l'arrêter s'ils sont en présence d'un adulte ou s'ils ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et s'ils ont compris les dangers en résultant, à condition que l'appareil soit placé ou installé dans sa position d'utilisation normale !

Attention!

Les enfants à partir de trois ans et de moins de huit ans n'ont pas le droit de mettre l'appareil en marche ni d'effectuer son nettoyage ou son entretien.

Attention!

Ne pas faire fonctionner l'appareil à proximité de rideaux, tentures ou autres matériaux inflammables !

Attention!

Ne pas utiliser cet appareil comme radiateur pour table à langer!

Attention!

Cet appareil n'est pas équipé d'un dispositif de régulation de la température ambiante. Ne pas utiliser l'appareil dans des pièces de petites tailles occupées par des personnes qui ne sont pas en mesure d'en sortir par leurs propres moyens, à moins d'en assurer la surveillance en permanence.

Attention!

Certaines pièces de l'appareil peuvent devenir très chaudes et provoquer des brûlures. Une prudence particulière est de mise en présence d'enfants ou de personnes vulnérables!

Attention!

Ne pas faire fonctionner l'appareil dans des locaux où sont utilisés des matériaux inflammables (p. ex. solvants).

Attention!

Installer l'appareil de telle sorte que toute personne se trouvant dans la baignoire où sous la douche ne puisse pas le toucher.

I REMARQUE

Ne pas utiliser l'appareil à l'extérieur.

Attention!

Il est interdit d'installer l'appareil sous une prise murale!

Respecter les écartements minimaux.

Respecter en outre une distance de 65 cm minimum par rapport à la face avant de l'appareil..

Retirer de la zone de rayonnement de l'appareil de chauffage tout objet facilement inflammable.

L'appareil de chauffage doit être installé à l'horizontale sur un mur vertical, comme illustré sur la figure.

La hauteur minimale de montage est de 1,8 m.

Un montage au plafond ou à la verticale n'est pas autorisé.

Lors du montage, respecter impérativement les zones de sécurité spécifiées dans les directives d'installation en vigueur.

À l'issue du montage, la prise secteur doit rester accessible.

Le rayonnement thermique de l'appareil peut entraîner le noircissement de la surface sur laquelle il est monté.

I REMARQUE

Il est permis de monter l'appareil sur une paroi en bois

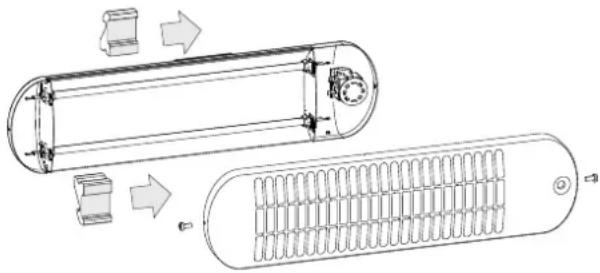

Retirer les cales de transport

■ Desserrer les vis (A) puis retirer la grille frontale. ■ Retirer les cales (B) des éléments de chauffage. ■ Remettre en place la grille frontale.

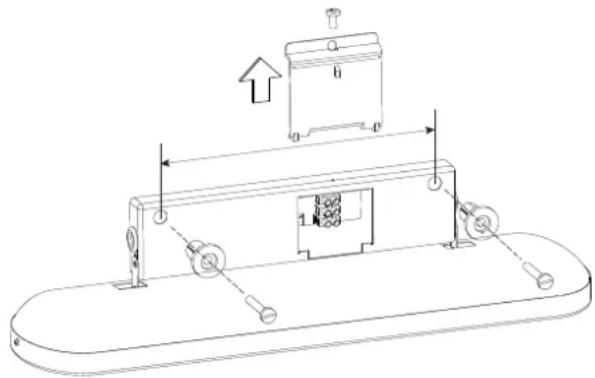

Pour pouvoir respecter la hauteur minimale de montage de 1,8 m, percer les trous de fixation du support mural à 1,9 m de hauteur.

■ Desserrer la vis du capot de l'enceinte de raccordement et retirer le capot. ■ Faire basculer le chauffage à infrarouges vers l'avant. ■ Sur une paroi verticale, marquer l'emplacement des trous de fixation avant de les percer et de les munir d'une cheville. Introduire les pièces d'écartement et les vis dans les ouvertures du support mural et visser l'appareil.

4. Branchements électriques

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel ou par le service après-vente. Mettre le chauffage à infra-rouges à la terre!

Raccordement uniquement sur des lignes fixes.

Les fils de connexion du câble d'alimentation secteur doivent être équipés d'une gaine de protection résistante à la chaleur.

L'installation électrique fixe doit être pourvue d'un dispositif de coupure ayant une distance d'ouverture des contacts d'au moins 3 mm sur chaque pôle (coupe-circuit automatique par exemple)

1. Pour l'alimentation électrique de l'appareil, il est recommandé de mettre en place un circuit électrique propre. Mode utilisation

L'actionnement, éventuellement répété, de l'interrupteur à tirette permet de régler le niveau de chauffage souhaité. Celui-ci apparaît dans la fenêtre d'affichage.

En position 0, l'appareil est à l'arrêt.

Le chauffage à infrarouges réchauffe les objets ou personnes qui se trouvent dans la zone de rayonnement sans pour autant chauffer directement l'air ambiant.

Le chauffage à infrarouges peut être incliné vers le bas (angle de 40° maximum).

Attention!

Ne procéder au réglage de l'angle d'inclinaison que lorsque l'appareil est froid. Risque de brûlures!

Puissance de sortie en fonction de la position du

Type	Affichage 0	Affichage 1	Affichage 2	Affichage 3
BK 1202	Arrêt 600 W	600 W 1200	W
BS 1201	Arrêt 600 W	600 W 1200	W

Commutateur

W = puissance indiquée en watts

6. Nettoyage

Avant de procéder au nettoyage, mettre l'appareil à l'arrêt et le laisser refroidir. Attention ! Ne pas toucher à mains nues le réflecteur et l'élément de chauffage.

Les surfaces extérieures de l'appareil peuvent être nettoyées au moyen d'un chiffon humide avant d'être séchées avec soin. Ne pas utiliser de produit abrasif, ni de produit de polissage. Débarrasser l'appareil de la poussière qui s'y est accumulée en utilisant un pinceau à poils souples et longs.

Les appareils très sales doivent être nettoyés par un spécialiste.

7. Dysfonctionnements

En cas de défaillance, isoler l'appareil de l'alimentation électrique. Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants:

L'affichage indique-t-il 0 ?

Le dispositif de protection (situé dans la boîte de fusibles) s'est-il déclenché ?

Si vous n'êtes pas en mesure de remédier au dysfonctionnement, veuillez vous adresser à votre électricien.

Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Thermal Solutions.

Tél. [phone]

Fax: [phone]-924545

Mail: service@gdts. one

Pour nous permettre de traiter votre commande, veuillez nous communiquer le type et la date de fabrication FD de l'appareil. Vous trouverez ces informations sur la plaque signalétique de l'appareil.

I REMARQUE

Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après-vente.

8. Commande de pièces de rechange

Les pièces de rechange peuvent être commandées auprès de Glen Dimplex par Internet, sur :

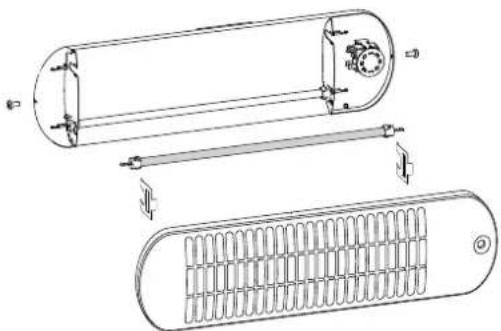

9. Remplacement des éléments de chauffage

Seul un spécialiste est habilité à remplacer un élément de chauffage.

Mettre l'appareil de chauffage hors tension et le laisser refroidir. Ne pas toucher à mains nues le réflecteur et l'élément de chauffage. Utiliser un chiffon pour ne pas endommager la surface.

■ Desserrer les vis de la grille frontale (A), puis retirer la grille elle-même.

■ Retirer les connecteurs plats au moyen de l'outillage approprié.

■ Faire sortir les deux broches de fixation (B).

■ Détacher l'élément de chauffage.

■ Introduire l'élément de chauffage de remplacement.

■ Le montage s'effectue en procédant dans l'ordre inverse à celui du démontage.

10. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

11. Remarque sur la mise au rebut de l'appareil

L'appareil ne doit pas être éliminé avec les ordures ménagères mais via un poste local d'élimination.

1. Caractéristiques techniques

Modèle BK 1202 S BS 1201		S
Tension nominale 1/N/PE, 230 - 240 V~
Indice de protection IP24, contre les projections d'eau
Dimensions montage (l x h x p)		768 x 100 x 92 mm	526 x 140 x 92 mm
Poids 1,7 kg 1,6 kg
Puissance thermique
Puissance thermique nominale	P_nom	1,2 kW	1,2 kW
Puissance thermique minimale (indicative)	P_min	0,6 kW	0,6 kW
Puissance thermique maximale continue	P_max, C	1,2 kW	1,2 kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	e|_max	0,0 W	0,0 W
À la puissance thermique mini-male	e|_min	0,0 W	0,0 W
En mode veille	e|_SB	0,0 W	0,0 W
Type de contrôle
Contrôle à deux paliers manuels, pas de contrôle de la température ambiante
