Produkttyp	Infrarot-Heizung
Marke	Dimplex
Modell	BS 1201 S
Nennwärmeleistung	1,2 kW
Stromversorgung	230-240 V~, 1/N/PE
Abmessungen (B x H x T)	526 x 140 x 92 mm
Gewicht	1,6 kg
Schutzart	IP24 (geschützt gegen Spritzwasser)
Mindestmontagehöhe	1,8 m
Maximale Neigung	40° nach unten
Leistungsstufen	3 Stufen: 600 W, 600 W, 1200 W (Positionen 1, 2, 3)
Steuerungstyp	Manuelle Zugschaltersteuerung, ohne Raumtemperaturregelung
Hilfsstromverbrauch	0,0 W im Betrieb und im Standby
Montage	Horizontal an senkrechter Wand; Decken- oder senkrechte Montage verboten
Mindestabstände	65 cm vor dem Gerät; Sicherheitszonen beachten
Wartung	Reinigung mit feuchtem Tuch; Entstaubung mit weicher Bürste
Sicherheit	Nicht in der Nähe von brennbaren Materialien verwenden; nicht abdecken; Verbrennungsgefahr
Ersatzteile	Heizelemente durch Fachpersonal austauschbar
Garantie	2 Jahre
Entsorgung	Nicht mit dem Hausmüll entsorgen; bei einer Wertstoffsammelstelle abgeben

Häufig gestellte Fragen - BS 1201 S DIMPLEX

Welcher Heizungstyp ist der Dimplex BS 1201 S?

Es ist eine Infrarot-Heizung, die direkt Objekte und Personen im Strahlungsbereich erwärmt, ohne die Raumluft zu erwärmen.

Wie hoch ist die maximale Leistung und wie viele Heizstufen bietet sie?

Die maximale Leistung beträgt 1200 W. Das Gerät bietet 3 Heizstufen (1, 2, 3), gesteuert durch einen Zugschalter, sowie die Position 0 zum Ausschalten.

Wie installiert man den Dimplex BS 1201 S korrekt?

Es muss horizontal an einer senkrechten Wand montiert werden, in einer Mindesthöhe von 1,8 m über dem Boden. Halten Sie einen Abstand von 65 cm vor dem Gerät ein. Nicht unter einer Steckdose installieren.

Welche Verbrennungsrisiken bestehen und wie vermeidet man sie?

Einige Teile werden sehr heiß. Berühren Sie nicht den Reflektor oder das Heizelement. Warten Sie vor der Reinigung vollständige Abkühlung ab. Halten Sie Kinder fern.

Kann dieses Gerät im Badezimmer verwendet werden?

Ja, da es nach IP24 (geschützt gegen Spritzwasser) zertifiziert ist. Es muss jedoch außerhalb der Reichweite einer Person in der Badewanne oder Dusche installiert werden.

Wie reinigt man den Dimplex BS 1201 S?

Schalten Sie es aus und lassen Sie es abkühlen. Reinigen Sie die Außenflächen mit einem feuchten Tuch und trocknen Sie sie anschließend. Verwenden Sie eine weiche Bürste, um Staub zu entfernen. Verwenden Sie keine Scheuermittel.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie, ob die Anzeige nicht auf 0 steht und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker oder den Kundendienst.

Kann man die Heizelemente selbst austauschen?

Nein, nur ein Fachmann ist berechtigt, die Heizelemente auszutauschen. Die Anleitung beschreibt das Verfahren für einen Fachmann.

Welche Materialien sollten in der Nähe des Geräts vermieden werden?

Halten Sie brennbare Materialien wie Vorhänge, Stoffe, Kleidung oder Lösungsmittel fern. Nicht als Wickeltischheizung verwenden.

Was tun bei Störungen oder Fehlfunktionen?

Trennen Sie das Gerät vom Stromnetz. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst von Glen Dimplex Thermal Solutions unter [phone] oder per E-Mail an [e-mail]. Halten Sie Typ und Herstellungsdatum bereit.

BEDIENUNGSANLEITUNG BS 1201 S DIMPLEX

DE - Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

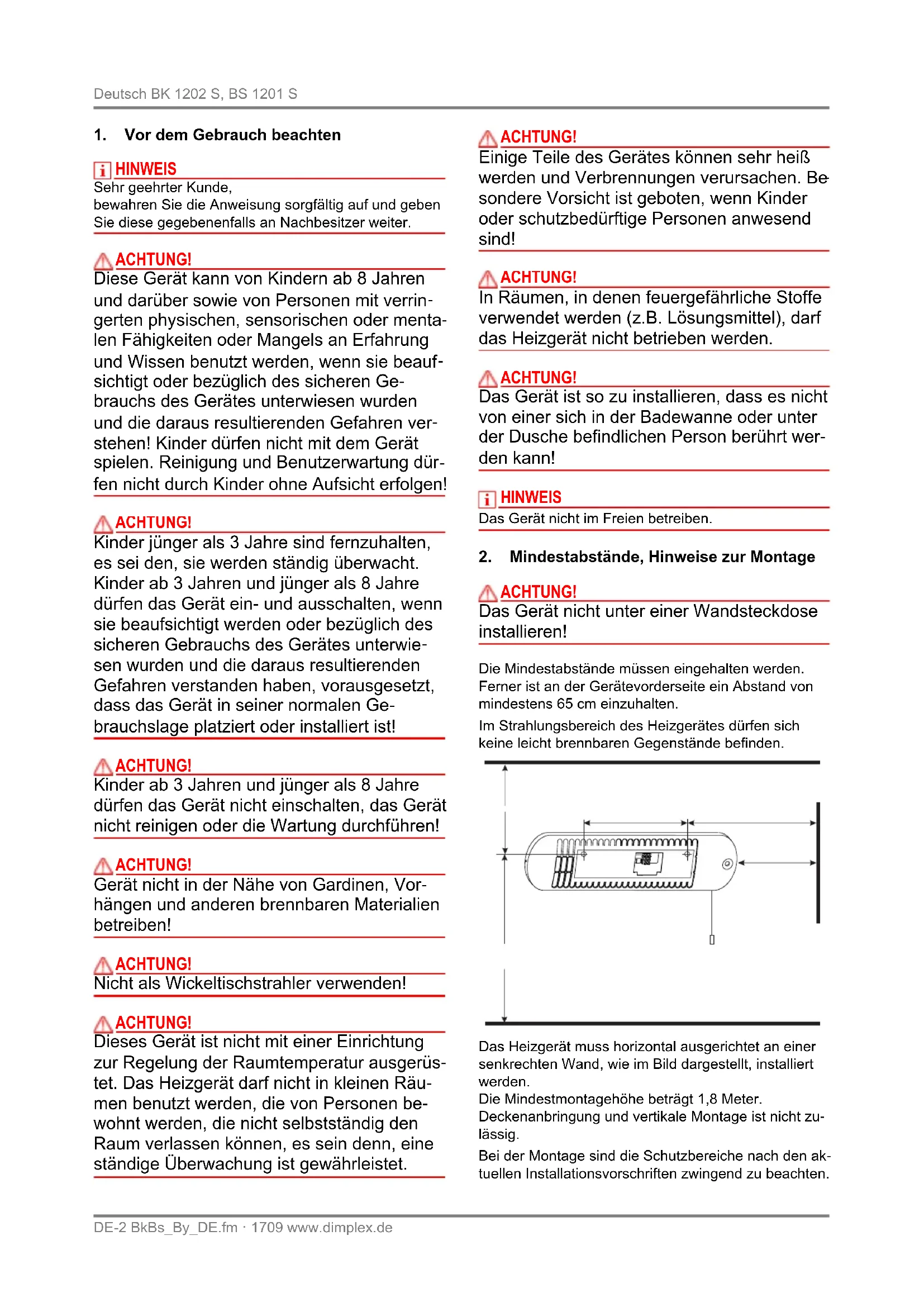

1. Vor dem Gebrauch beachten

i HINWEIS

Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.

ACHTUNG!

Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!

ACHTUNG!

Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist!

ACHTUNG!

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen!

ACHTUNG!

Gerät nicht in der Nähe von Gardinen, Vorhängen und anderen brennbaren Materialien betreiben!

ACHTUNG!

Nicht als Wickeltischstrahler verwenden!

ACHTUNG!

Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgerüstet. Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassen können, es sein denn, eine ständige Überwachung ist gewährleistet.

ACHTUNG!

Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder oder schutzbedürftige Personen anwesend sind!

ACHTUNG!

In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben werden.

ACHTUNG!

Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!

i HINWEIS

Das Gerät nicht im Freien betreiben.

2. Mindestabstände, Hinweise zur Montage

ACHTUNG!

Das Gerät nicht unter einer Wandsteckdose installieren!

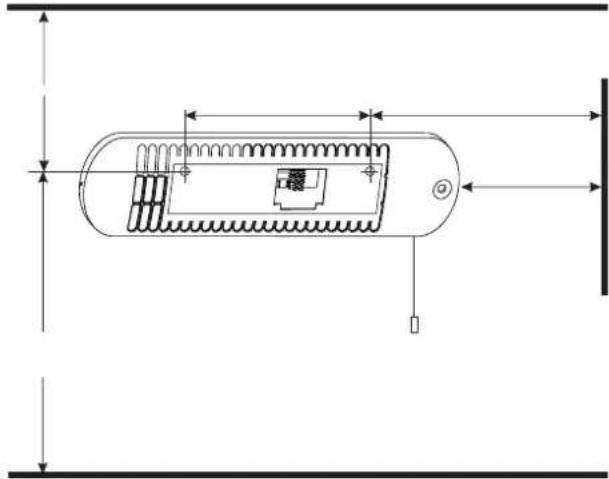

Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von mindestens 65 cm einzuhalten.

Im Strahlungsbereich des Heizgerätes dürfen sich keine leicht brennbaren Gegenstände befinden.

Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden.

Die Mindestmontagehöhe beträgt 1,8 Meter. Deckenanbringung und vertikale Montage ist nicht zulässig.

Bei der Montage sind die Schutzbereiche nach den aktuellen Installationsvorschriften zwingend zu beachten.

Die Netzanschlussdose muss nach der Montage zugänglich sein.

Durch die Wärmestrahlung des Gerätes kann die Oberfläche, auf die das Gerät montiert wird, nachdunkeln.

i HINWEIS

Eine Montage an Holzwänden ist zulässig.

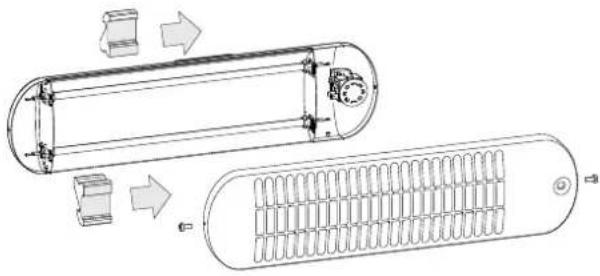

Transportsicherung entfernen

■ Schrauben (A) lösen und Frontgitter abnehmen.
■ Transportsicherungen (B) für Heizelemente entfernen.
■ Frontgitter wieder anbringen.

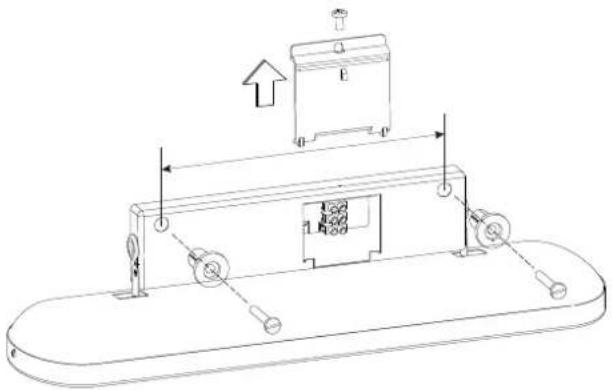

Für die vorgeschriebene Installationshöhe von mindestens 1,8 Meter, müssen die Befestigungslöcher des Wandhalters auf einer Höhe von 1,9 Meter gebohrt werden.

■ Schraube für Abdeckung des Anschlussraums lösen und Abdeckung abnehmen.
■ Strahler nach vorn klappen.
Bohrlöcher horizontal an einer senkrechten Befestigungswand anzeichnen, bohren und mit Dübeln versehen.
■ Distanzstücke mit Schrauben in die Öffnungen des Wandhalters einsetzen und Gerät festschrauben.

4. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen.

Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden. Heizgerät erden!

Anschluss nur an fest verlegte Leitungen!

Die Anschlussadern der Netzleitung müssen mit hitzebeständigem Schutzschlauch versehen werden.

In der elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat)!

Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen.

5. Betrieb

Durch ein- oder mehrmaliges Ziehen am Schnurschalter gewünschte Heizstufe einstellen. Die eingestellte Heizstufe kann am Anzeigefenster abgelesen werden.

In Position 0 ist das Heizgerät ausgeschaltet.

Der Strahler erwärmt die angestrahlten Gegenstände oder Personen ohne dabei die Raumluft direkt zu erwärmen.

Der Strahler kann um maximal 40° nach unten geneigt werden.

ACHTUNG!

Strahler nur im abgekühlten Zustand ausrichten Verbrennungsgefahr!

Leistungsabgabe bei Schalterstellung

Typ Anzeige 0 Anzeige	1 Anzeige 1	Anzeige 2
BK 1202 Aus 600 W 600 W 1200 W
BS 1201 Aus 600 W 600 W 1200 W

W = abgegebene Leistung in Watt

6. Reinigung

Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.

Achtung! Reflektor und Heizelement nicht mit bloßen Händen anfassen. Die Außenflächen des Gerätes können mit einem feuchten Tuch gereinigt und anschließend gut abgetrocknet werden.

Keine Scheuer- und Poliermittel verwenden.

Staubansammlungen im Gerät mit einem Pinsel mit weichen, langen Borsten entfernen.

Bei starker Verschmutzung Gerät durch einen Fachmann reinigen lassen.

7. Störungen

Im Fehlerfall Gerät vom Netz trennen.

Wenn das Heizgerät keine Wärme abgibt, überprüfen Sie bitte die folgenden Punkte:

■ Anzeige auf „0“?
■ Sicherung im Sicherungskasten eingeschaltet?

Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihren Elektro-Fachhändler.

Gegebenenfalls können Sie sich auch an die Service-hotline der Glen Dimplex Thermal Solutions wenden.

Fon: [phone]

Fax: [phone]-924545

Mail: [e-mail]

Für die Auftragsbearbeitung werden der Gerätetyp und FD-Zahl des Gerätes benötigt. Diese Angaben finden Sie auf dem Typschild.

i HINWEIS

Reparaturen und Eingriffe in das Gerät dürfen nur von einem Elektrofachmann oder dem Kundendienst ausgeführt werden.

8. Ersatzteilbestellung

Ersatzteilbestellung bei Glen Dimplex Deutschland GmbH im Internet unter:

www.dimplex.de/ersatzteile.html

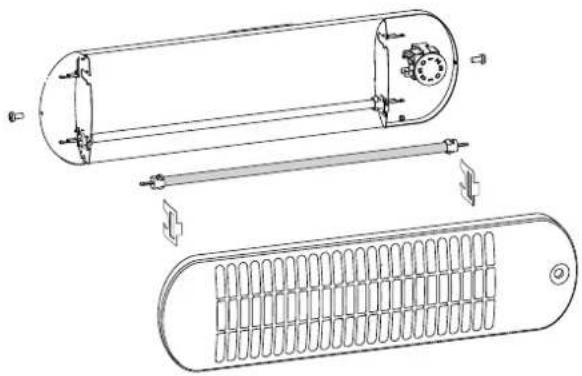

9. Heizelement wechseln

Das Auswechseln eines Heizelementes darf nur durch einen Fachmann erfolgen. Heizgerät spannungsfrei schalten und abkühlen lassen.

Heizelement und Reflektor nicht mit bloßen Händen anfassen. Zum Schutz der Oberfläche ein Tuch benutzen.

■ Frontgitterschrauben (A) lösen und Frontgitter abnehmen.
■ Flachsteckanschlüsse mit geeignetem Werkzeug abziehen.
■ Die beiden Fixierklammern (B) herausziehen.
■ Heizelement entnehmen.
■ Neues Heizelement einsetzen.
■ Zusammenbau in umgekehrter Reihenfolge.

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

11. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll entsorgen, sondern einer örtlichen Entsorgungsstelle zuführen.

1. Technische Daten

Gerätetyp BK 1202 S BS 1201 S
Nennspannung 1/N/PE, 230		240 V~
Schutzart IP24, spritzwassergeschützt
Abmessungen (B x H x T) 768 x 100 x 92 mm			526 x 140 x 92 mm
Gewicht 1,7 kg	1,6 kg
Wärmeleistung
Nennwärmelei-stung	P_nom	1,2 kW	1,2 kW
Mindestwärmelei-stung (Richtwert)	P_min	0,6 kW	0,6 kW
Maximale kontinu-ierliche Wärmelei-stung	P_max, C	1,2 kW	1,2 kW
Eigenverbrauch
Bei Nennwärme-leistung	eI_max	0,0 W	0,0 W
Bei Mindestwär-meleistung	eI_min	0,0 W	0,0 W
Im Bereitschafts-zustand	eI_SB	0,0 W	0,0 W
Regelorgan für Wärmeabgabe
Zwei manuell einstellbare Stufen, keine Raumtemperaturregelung

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach E-Mail: [e-mail]

www.dimplex.de/ersatzteile.html

Glen Dimplex Deutschland GmbH Tel.: [phone] Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach Email: [e-mail]

www.dimplex.de/ersatzteile.html

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach E-mail: [e-mail]

www.dimplex.de/ersatzteile.html

Glen Dimplex Deutschland GmbH Tel.: [phone]

Am Goldenen Feld 18 Fax.: [phone]

D - 95326 Kulmbach E-mail: [e-mail]

www.dimplex.de/ersatzteile.html

12. Technische gegevens

Model BK 1202 S BS 1201
Nominale spanning 1/N/PE, 230 - 240 V~
Beschermklasse IP24, spatwaterbescherming
Afmetingen vrijstaand (B x H x D)		768 x 100 x 92 mm	526 x 140 x 92 mm
Gewicht 1,7 kg 1,6 kg
Warmteafgifte
Nominale warmte-afgifte	P_{nom}	1,2 kW	1,2 kW
Minimale warmte-afgifte (indicatief)	P_{min}	0,6 kW	0,6 kW
Maximale conti-nue warmteafgifte	P_{max, C}	1,2 kW	1,2 kW
Aanvullend elektriciteitsverbruik
Bij nominale warmteafgifte	eI_{max}	0,0 W	0,0 W
Bij minimale warmteafgifte	eI_{min}	0,0 W	0,0 W
In stand-by modus	eI_{SB}$	0,0 W	0,0 W
Type sturing
Twee handmatig in te stellen trappen, geen sturing van de kamertemperatuur
