BS 1201 S - Riscaldamento DIMPLEX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Riscaldamento a infrarossi
Marca	Dimplex
Modello	BS 1201 S
Potenza termica nominale	1,2 kW
Alimentazione elettrica	230-240 V~, 1/N/PE
Dimensioni (L x A x P)	526 x 140 x 92 mm
Peso	1,6 kg
Indice di protezione	IP24 (protetto contro gli schizzi d'acqua)
Altezza minima di montaggio	1,8 m
Inclinazione massima	40° verso il basso
Livelli di potenza	3 livelli: 600 W, 600 W, 1200 W (posizioni 1, 2, 3)
Tipo di controllo	Comando manuale a tiretto, senza regolazione della temperatura ambiente
Consumo ausiliario	0,0 W in funzionamento e in stand-by
Montaggio	Orizzontale su parete verticale; montaggio a soffitto o verticale vietato
Distanze minime	65 cm davanti all'apparecchio; rispettare le zone di sicurezza
Manutenzione	Pulizia con panno umido; spolveratura con pennello a setole morbide
Sicurezza	Non utilizzare vicino a materiali infiammabili; non coprire; rischio di ustioni
Ricambi	Elementi riscaldanti sostituibili da un tecnico specializzato
Garanzia	2 anni
Smaltimento	Non gettare nei rifiuti domestici; smaltire in un centro di raccolta

Domande frequenti - BS 1201 S DIMPLEX

Qual è il tipo di riscaldamento del Dimplex BS 1201 S?

È un riscaldamento a infrarossi che riscalda direttamente oggetti e persone nella sua zona di irraggiamento, senza riscaldare l'aria ambiente.

Qual è la potenza massima e quanti livelli di riscaldamento offre?

La potenza massima è di 1200 W. L'apparecchio offre 3 livelli di riscaldamento (1, 2, 3) gestiti da un interruttore a tiretto, più la posizione 0 per lo spegnimento.

Come installare correttamente il Dimplex BS 1201 S?

Deve essere montato orizzontalmente su una parete verticale, a un'altezza minima di 1,8 m dal pavimento. Rispettare una distanza di 65 cm davanti all'apparecchio. Non installare sotto una presa a muro.

Quali sono i rischi di ustioni e come evitarli?

Alcune parti diventano molto calde. Non toccare il riflettore o l'elemento riscaldante. Attendere il completo raffreddamento prima della pulizia. Tenere i bambini lontani.

Si può usare questo apparecchio in bagno?

Sì, perché è certificato IP24 (protetto contro gli schizzi d'acqua). Tuttavia, deve essere installato fuori dalla portata di una persona nella vasca da bagno o nella doccia.

Come pulire il Dimplex BS 1201 S?

Spegnerlo e lasciarlo raffreddare. Pulire le superfici esterne con un panno umido, quindi asciugare. Usare un pennello a setole morbide per rimuovere la polvere. Non usare prodotti abrasivi.

Cosa fare se l'apparecchio non riscalda?

Verificare che il display non sia su 0 e che l'interruttore automatico non sia scattato. Se il problema persiste, contattare un elettricista qualificato o il servizio post-vendita.

Si possono sostituire gli elementi riscaldanti da soli?

No, solo un tecnico specializzato è autorizzato a sostituire gli elementi riscaldanti. Il manuale dettaglia la procedura per un professionista.

Quali materiali evitare nelle vicinanze dell'apparecchio?

Tenere lontani i materiali infiammabili come tende, tappezzerie, vestiti o solventi. Non usare come termosifone per fasciatoio.

Cosa fare in caso di guasto o malfunzionamento?

Isolare l'apparecchio dalla rete. Se il problema persiste, contattare il servizio post-vendita di Glen Dimplex Thermal Solutions al [phone] o via email a [e-mail]. Tenere a portata di mano il tipo e la data di fabbricazione.

MANUALE UTENTE BS 1201 S DIMPLEX

IT - Il presente prodotto è adatto solo a ambienti correttamente isolati o ad un uso occasionale.

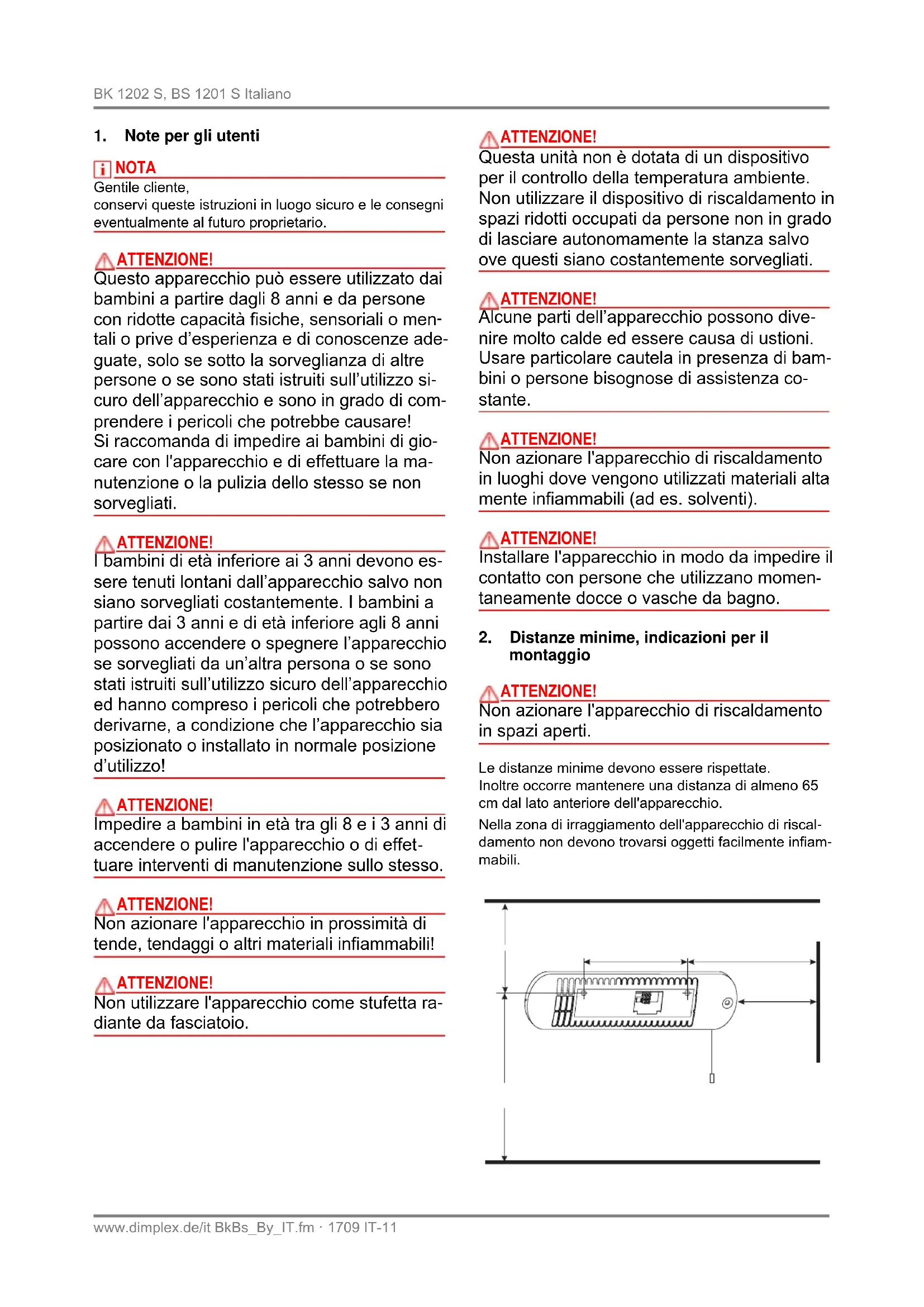

1. Note per gli utenti

i NOTA

Gentile cliente,

conservi queste istruzioni in luogo sicuro e le consegni eventualmente al futuro proprietario.

ATTENZIONE!

Questo apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o prive d'esperienza e di conoscenze adeguate, solo se sotto la sorveglianza di altre persone o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio e sono in grado di comprendere i pericoli che potrebbe causare! Si raccomanda di impedire ai bambini di giocare con l'apparecchio e di effettuare la manutenzione o la pulizia dello stesso se non sorvegliati.

ATTENZIONE!

I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio salvo non siano sorvegliati costantemente. I bambini a partire dai 3 anni e di età inferiore agli 8 anni possono accendere o spegnere l'apparecchio se sorvegliati da un'altra persona o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio ed hanno compreso i pericoli che potrebbero derivarne, a condizione che l'apparecchio sia posizionato o installato in normale posizione d'utilizzo!

ATTENZIONE!

Impedire a bambini in età tra gli 8 e i 3 anni di accendere o pulire l'apparecchio o di effettuare interventi di manutenzione sullo stesso.

ATTENZIONE!

Non azionare l'apparecchio in prossimità di tende, tendaggi o altri materiali infiammabili!

ATTENZIONE!

Non utilizzare l'apparecchio come stufetta radiante da fasciatoio.

ATTENZIONE!

Questa unità non è dotata di un dispositivo per il controllo della temperatura ambiente.

Non utilizzare il dispositivo di riscaldamento in spazi ridotti occupati da persone non in grado di lasciare autonomamente la stanza salvo ove questi siano costantemente sorvegliati.

ATTENZIONE!

Alcune parti dell'apparecchio possono divenire molto calde ed essere causa di ustioni.

Usare particolare cautela in presenza di bambini o persone bisognose di assistenza co-stante.

ATTENZIONE!

Non azionare l'apparecchio di riscaldamento in luoghi dove vengono utilizzati materiali alta mente infiammabili (ad es. solventi).

ATTENZIONE!

Installare l'apparecchio in modo da impedire il contatto con persone che utilizzano momentaneamente docce o vasche da bagno.

2. Distanze minime, indicazioni per il montaggio

ATTENZIONE!

Non azionare l'apparecchio di riscaldamento in spazi aperti.

Le distanze minime devono essere rispettate.

Inoltre occorre mantenere una distanza di almeno 65 cm dal lato anteriore dell'apparecchio.

Nella zona di irraggiamento dell'apparecchio di riscal- damento non devono trovarsi oggetti facilmente infiam- mabili.

L'apparecchio di riscaldamento deve essere installato in orizzontale su una parete verticale, come mostrato in figura.

L'altezza minima di montaggio è di 1,8 metri.

Non sono consentiti il montaggio a soffitto e in verticale.

In sede di montaggio è obbligatorio rispettare le aree protette ai sensi delle norme di installazione vigenti.

L'apparecchio non deve essere montato direttamente sotto una presa a muro.

La cessione del calore da parte dell'apparecchio può far scurire la superficie sulla quale è montato.

i NOTA

È consentito il montaggio su pareti in legno.

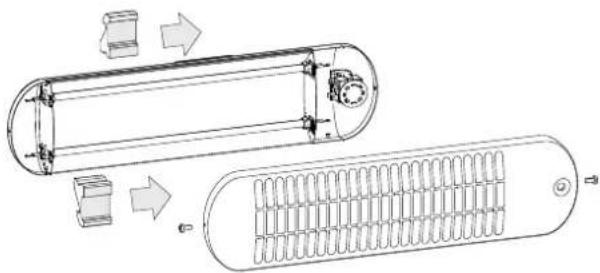

Rimuovere i supporti di sicurezza per il trasporto

• Allentare le viti della griglia frontale (A) e rimuovere la griglia.
• Rimuovere i supporti di sicurezza per il trasporto (B) degli elementi riscaldanti.
• Riapplicare la griglia frontale.

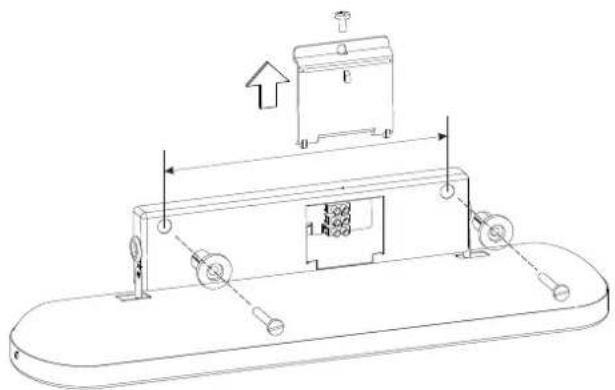

3. Montaggio a parete

Per l'altezza di installazione minima prevista di 1,8 metri occorre praticare i fori di fissaggio del supporto a parete a un'altezza di 1,9 metri.

• Allentare la vite della copertura del vano allacciamenti elettrici e rimuovere la copertura.
  • Ribaltare la stufetta in avanti.
• Segnare, forare e tassellare i fori in orizzontale su una parete di fissaggio verticale.
• Inserire i distanziali con le viti nelle aperture del supporto a parete e fissare l'apparecchio con le viti.

4. Allacciamento elettrico

L'indicazione di tensione sulla targhetta deve coincidere con la tensione di rete registrata.

L'apparecchio deve essere installato in conformità con le vigenti norme di sicurezza da parte di un elettricista qualificato.

Collegare a terra l'apparecchio di riscaldamento.

Collegamento solo per linee fisse!

I fili di collegamento del cavo di rete devono essere provvisti di guaina di protezione cavi resistente al calore.

Nell'impianto elettrico a posa fissa occorre inserire un dispositivo di sezionamento con almeno 3 mm di apertura dei contatti su ciascun polo (p.es. interruttore automatico).

Si consiglia di predisporre un circuito elettrico apposito per l'alimentazione di corrente.

5. Esercizio

Regolare il livello di riscaldamento desiderato tirando una o più volte l'interruttore a corda. Il livello di riscaldamento impostato è indicato nell'apposita finestrella.

In posizione 0 l'apparecchio di riscaldamento è spento.

La stufetta riscalda gli oggetti o le persone irradiate senza riscaldare direttamente l'aria della stanza.

La stufetta può essere inclinata al massimo di 40° verso il basso.

ATTENZIONE!

Eseguire la regolazione solo ad apparecchio freddo. Pericolo di ustioni.

Potenza di uscita con impostazione dell'interrut- tore

Modello Indica-zione 0	Indica-zione 1	Indica-zione 2	Indica-zione 3
BK 1202 Spento 600 W	600 W 1200 W
BS 1201 Spento 600 W	600 W 1200 W

W = potenza emessa in watt

6. Pulizia

Per la pulizia occorre spegnere l'apparecchio e lasciarlo raffreddare. Attenzione! Non toccare il riflettore e l'elemento riscaldante a mani nude.

Pulire la superficie esterna dell'apparecchio con un panno umido e asciugare con cura.

Non utilizzare prodotti abrasivi o lucidanti.

Rimuovere gli accumuli di polvere nell'apparecchio utilizzando un pennello a setole morbide e lunghe.

In presenza di forti impurità far pulire l'apparecchio da un professionista.

7. Guasti

Se l'apparecchio di riscaldamento non emette calore, controllare se:

II display indica "0"?

Il fusibile nell'apposita cassetta è scattato?

Se non è possibile risolvere l'anomalia, si prega di rivolgersi al proprio elettricista specializzato.

Se necessario è possibile rivolgersi anche al servizio clienti telefonico di Glen Dimplex Thermal Solutions.

Telefono: [phone]

Fax: [phone]-924545

Mail: [e-mail]

Affinché la vostra pratica venga elaborata è necessario indicare il modello e il codice FD dell'apparecchio.

Queste informazioni sono riportate sulla targhetta.

i NOTA

Riparazioni e interventi all'interno dell'apparecchio possono essere svolti solo da un elettricista professionista o dal servizio clienti.

8. Pezzi di ricambio

Ordinazione di parti di ricambio a Glen Dimplex Deutschland GmbH su Internet all'indirizzo:

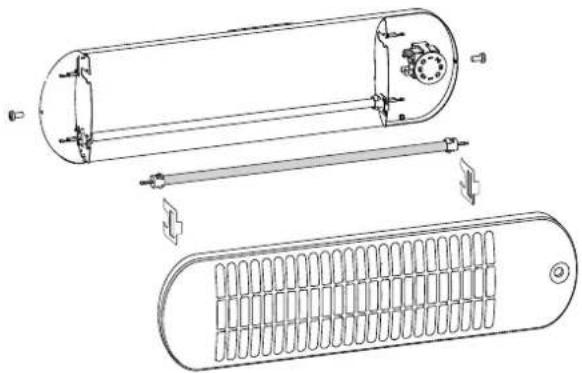

9. Sostituzione dell'elemento riscaldante

La sostituzione dell'elemento riscaldante può essere svolta solo da un professionista.

Togliere la tensione all'apparecchio di riscaldamento e lasciarlo raffreddare.

Non toccare l'elemento riscaldante e il riflettore a mani nude. Utilizzare un panno per proteggere la superficie.

• Allentare le viti della griglia frontale (A) e rimuovere la griglia
• Staccare i collegamenti a spina piatta con un utensile idoneo.
• Estrarre le due staffe di fissaggio (B)
• Rimuovere l'elemento riscaldante.
• Inserire il nuovo elemento riscaldante.
• Per l'assemblaggio, seguire l'ordine inverso.

Questo prodotto è garantito 2 anni secondo le condizioni di garanzia.

11. Nota per lo smaltimento

L'apparecchio non deve essere smaltito nei rifiuti domestici generici, ma deve essere conferito a un centro di smaltimento locale.

1. Dati tecnici

Modello BK 1202 S BS 1201		S
Tensione nominale 1/N/PE, 230 - 240 V~
Tipo di protezione IP24, contro gli spruzzi d'acqua
Dimensioni apparecchio (La x A x P)		768 x 100 x 92 mm	526 x 140 x 92 mm
Peso 1,7 kg	1,6 kg
Potenza termica
Potenza termica nominale	P_nom	1,2 kW	1,2 kW
Potenza termica minima (indicativa)	P_min	0,6 kW	0,6 kW
Massima potenza termica continua	P_max, C	1,2 kW	1,2 kW
Consumo ausiliario di energia elettrica
Alla potenza ter-mica nominale	e|_max	0,0 W	0,0 W
Alla potenza ter-mica minima	e|_min	0,0 W	0,0 W
In modalità stand-by	e|_SB	0,0 W	0,0 W
Tipo di controllo
Due fasi manuali senza controllo della temperatura ambiente
