GEBRUIKSAANWIJZING 04705 NEO

HANDLEIDING VOOR VERDERE REFERENTIE. Gedetailleerde veiligheidsvoorschriften

VEILIGHEIDSVOORWAARDEN VOOR HOGEDRUKWAGEN

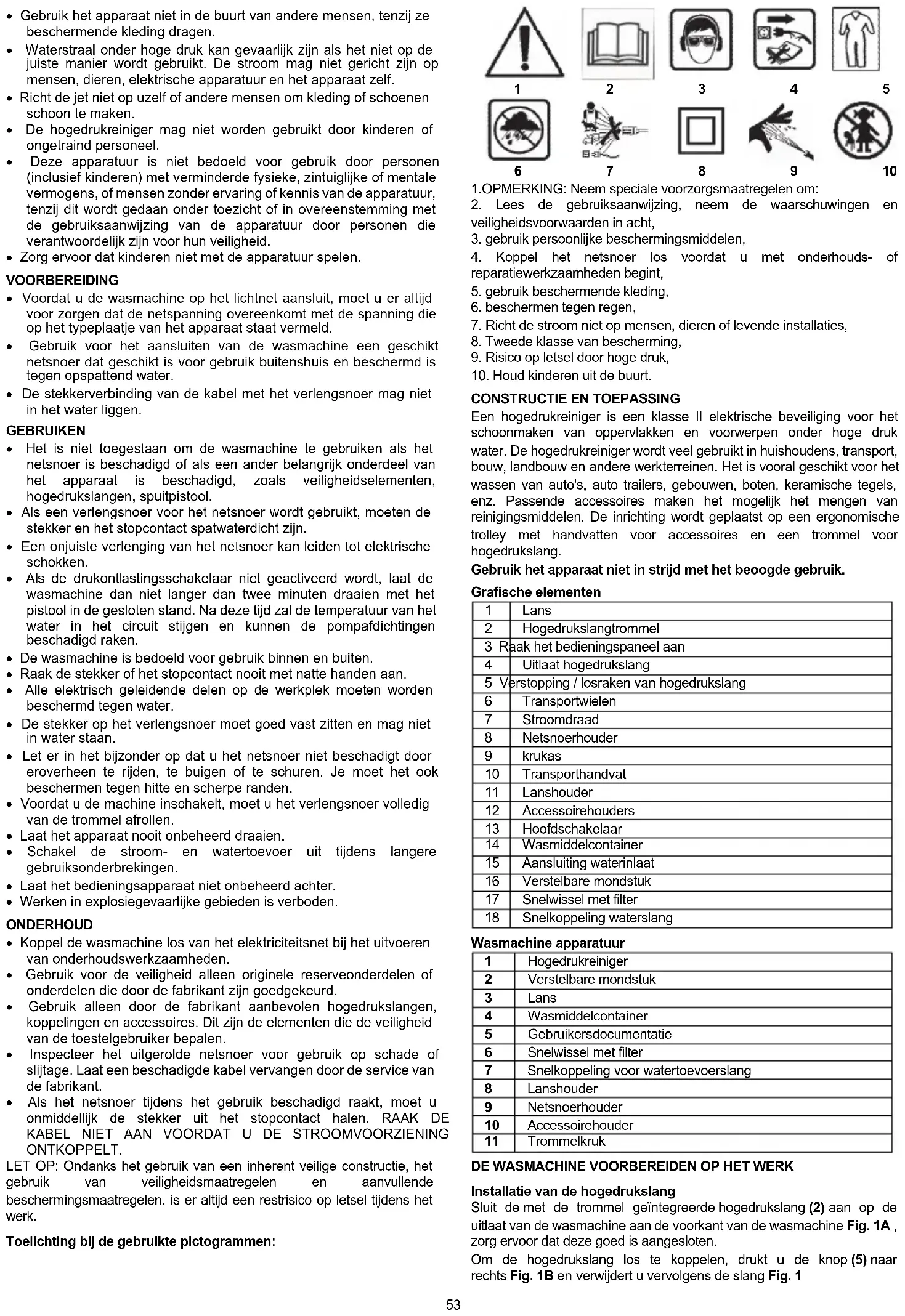

WAARSCHUWING! Neem bij het gebruik van het apparaat de veiligheidsvoorschriften in acht. Lees voor uw eigen veiligheid en die van derden deze handleiding voordat u met de werkzaamheden begint. Bewaar deze handleiding voor toekomstig gebruik. WAARSCHUWING! De wasmachine is ontworpen voor gebruik met reinigingsmiddelen die bedoeld zijn voor dit soort apparaten. Het gebruik van andere reinigingsmiddelen kan de veiligheid van het apparaat nadelig beïnvloeden. Gebruik geen zuren, benzine, kerosine of andere brandbare vloeistoffen als reinigingsmiddel. Alleen huishoudelijke wasmiddelen (pH 6 ÷ 8) kunnen worden gebruikt.53 Gebruik het apparaat niet in de buurt van andere mensen, tenzij ze beschermende kleding dragen. Waterstraal onder hoge druk kan gevaarlijk zijn als het niet op de juiste manier wordt gebruikt. De stroom mag niet gericht zijn op mensen, dieren, elektrische apparatuur en het apparaat zelf. Richt de jet niet op uzelf of andere mensen om kleding of schoenen schoon te maken. De hogedrukreiniger mag niet worden gebruikt door kinderen of ongetraind personeel. Deze apparatuur is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of mensen zonder ervaring of kennis van de apparatuur, tenzij dit wordt gedaan onder toezicht of in overeenstemming met de gebruiksaanwijzing van de apparatuur door personen die verantwoordelijk zijn voor hun veiligheid. Zorg ervoor dat kinderen niet met de apparatuur spelen. VOORBEREIDING Voordat u de wasmachine op het lichtnet aansluit, moet u er altijd voor zorgen dat de netspanning overeenkomt met de spanning die op het typeplaatje van het apparaat staat vermeld. Gebruik voor het aansluiten van de wasmachine een geschikt netsnoer dat geschikt is voor gebruik buitenshuis en beschermd is tegen opspattend water. De stekkerverbinding van de kabel met het verlengsnoer mag niet in het water liggen. GEBRUIKEN Het is niet toegestaan om de wasmachine te gebruiken als het netsnoer is beschadigd of als een ander belangrijk onderdeel van het apparaat is beschadigd, zoals veiligheidselementen, hogedrukslangen, spuitpistool. Als een verlengsnoer voor het netsnoer wordt gebruikt, moeten de stekker en het stopcontact spatwaterdicht zijn. Een onjuiste verlenging van het netsnoer kan leiden tot elektrische schokken. Als de drukontlastingsschakelaar niet geactiveerd wordt, laat de wasmachine dan niet langer dan twee minuten draaien met het pistool in de gesloten stand. Na deze tijd zal de temperatuur van het water in het circuit stijgen en kunnen de pompafdichtingen beschadigd raken. De wasmachine is bedoeld voor gebruik binnen en buiten. Raak de stekker of het stopcontact nooit met natte handen aan. Alle elektrisch geleidende delen op de werkplek moeten worden beschermd tegen water. De stekker op het verlengsnoer moet goed vast zitten en mag niet in water staan. Let er in het bijzonder op dat u het netsnoer niet beschadigt door eroverheen te rijden, te buigen of te schuren. Je moet het ook beschermen tegen hitte en scherpe randen. Voordat u de machine inschakelt, moet u het verlengsnoer volledig van de trommel afrollen. Laat het apparaat nooit onbeheerd draaien. Schakel de stroom- en watertoevoer uit tijdens langere gebruiksonderbrekingen. Laat het bedieningsapparaat niet onbeheerd achter. Werken in explosiegevaarlijke gebieden is verboden. ONDERHOUD Koppel de wasmachine los van het elektriciteitsnet bij het uitvoeren van onderhoudswerkzaamheden. Gebruik voor de veiligheid alleen originele reserveonderdelen of onderdelen die door de fabrikant zijn goedgekeurd. Gebruik alleen door de fabrikant aanbevolen hogedrukslangen, koppelingen en accessoires. Dit zijn de elementen die de veiligheid van de toestelgebruiker bepalen. Inspecteer het uitgerolde netsnoer voor gebruik op schade of slijtage. Laat een beschadigde kabel vervangen door de service van de fabrikant. Als het netsnoer tijdens het gebruik beschadigd raakt, moet u onmiddellijk de stekker uit het stopcontact halen. RAAK DE KABEL NIET AAN VOORDAT U DE STROOMVOORZIENING ONTKOPPELT. LET OP: Ondanks het gebruik van een inherent veilige constructie, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen, is er altijd een restrisico op letsel tijdens het werk. Toelichting bij de gebruikte pictogrammen:

1.OPMERKING: Neem speciale voorzorgsmaatregelen om:

2. Lees de gebruiksaanwijzing, neem de waarschuwingen en

veiligheidsvoorwaarden in acht,

3. gebruik persoonlijke beschermingsmiddelen,

4. Koppel het netsnoer los voordat u met onderhouds- of

reparatiewerkzaamheden begint,

5. gebruik beschermende kleding,

6. beschermen tegen regen,

7. Richt de stroom niet op mensen, dieren of levende installaties,

8. Tweede klasse van bescherming,

9. Risico op letsel door hoge druk,

10. Houd kinderen uit de buurt.

CONSTRUCTIE EN TOEPASSING

Een hogedrukreiniger is een klasse II elektrische beveiliging voor het schoonmaken van oppervlakken en voorwerpen onder hoge druk water. De hogedrukreiniger wordt veel gebruikt in huishoudens, transport, bouw, landbouw en andere werkterreinen. Het is vooral geschikt voor het wassen van auto's, auto trailers, gebouwen, boten, keramische tegels, enz. Passende accessoires maken het mogelijk het mengen van reinigingsmiddelen. De inrichting wordt geplaatst op een ergonomische trolley met handvatten voor accessoires en een trommel voor hogedrukslang. Gebruik het apparaat niet in strijd met het beoogde gebruik. Grafische elementen 1 Lans 2 Hogedrukslangtrommel 3 Raak het bedieningspaneel aan 4 Uitlaat hogedrukslang 5 Verstopping / losraken van hogedrukslang 6 Transportwielen 7 Stroomdraad 8 Netsnoerhouder 9 krukas 10 Transporthandvat 11 Lanshouder 12 Accessoirehouders 13 Hoofdschakelaar 14 Wasmiddelcontainer 15 Aansluiting waterinlaat 16 Verstelbare mondstuk 17 Snelwissel met filter 18 Snelkoppeling waterslang Wasmachine apparatuur 1 Hogedrukreiniger 2 Verstelbare mondstuk 3 Lans 4 Wasmiddelcontainer 5 Gebruikersdocumentatie 6 Snelwissel met filter 7 Snelkoppeling voor watertoevoerslang 8 Lanshouder 9 Netsnoerhouder 10 Accessoirehouder 11 Trommelkruk

DE WASMACHINE VOORBEREIDEN OP HET WERK

Installatie van de hogedrukslang Sluit de met de trommel geïntegreerde hogedrukslang (2) aan op de uitlaat van de wasmachine aan de voorkant van de wasmachine Fig. 1A , zorg ervoor dat deze goed is aangesloten. Om de hogedrukslang los te koppelen, drukt u de knop (5) naar rechts Fig. 1B en verwijdert u vervolgens de slang Fig. 154 Lans verbinding Sluit het verstelbare mondstuk (16) aan op de lans Fig. 2 . Draai de pistoollans met de klok mee totdat deze op zijn plaats vastklikt. Sluit de hogedrukslang aan op de lansaansluiting Afb. 2A, zorg ervoor dat deze goed is aangesloten. Aansluiting wasmiddelcontainer Bevestig het wasmiddelreservoir (14) aan de lans Fig. 3A . Draai de bus tegen de klok in totdat deze op zijn plaats vastklikt. Zorg ervoor dat deze goed is aangesloten. Aansluiting toevoerslang Schroef de snelkoppeling met het filter op de waterinlaat Fig. 4A. Sluit vervolgens de watertoevoerslang Fig. 4C aan op de waterinlaat van de wasmachine door middel van de snelkoppeling Fig. 4B . De aanbevolen minimale lengte van de watertoevoerslang is 10 meter (maar niet meer dan 25 meter) met een diameter van 12,5 mm om tegendruk en mogelijke schade aan het apparaat te voorkomen. Zorg ervoor dat de slang bestand is tegen water tot een druk van 10 bar (0,1 MPa). Als u de machine op andere waterbronnen wilt aansluiten, zorg er dan voor dat de maximale wateruitlaatdruk 10 bar (0,1 Mpa) is. Knijp in de lanstrekker om ervoor te zorgen dat alle lucht uit de machine wordt geduwd en dat er water uit het pistool stroomt. Dit betekent dat de pomp nu gevuld is met water. WASWERK Raak het bedieningspaneel aan Zorg ervoor dat de watertoevoerslang naar de wasmachine is aangesloten op de inlaat van de wasmachine en draai vervolgens de kraan open. Zorg ervoor dat het hydraulische systeem van de wasmachine ontlucht is. Zet vervolgens de hoofdschakelaar (13) aan de achterkant van de wasmachine Fig. 5A aan . Het belangrijkste is om niet te vergeten de knop Fig. 6A op het touchscreen-bedieningspaneel in te drukken om het apparaat te starten. Het bedieningspaneel heeft keuze uit drie bedrijfs-/waterdrukstanden. Er is een lichte modus in Fig. 6B , een medium modus in Fig. 6C en een sterke modus in Fig. 6D . Bij het kiezen van de juiste waterdruk moet u overwegen welk oppervlak wordt gereinigd en welke dop het beste bij de klus past. Als u het drukniveau wilt verhogen, drukt u op de knop + Fig. 6F op het bedieningspaneel. Als u het drukniveau wilt verlagen, drukt u op de knop - fig. 6E op het bedieningspaneel. Wanneer u het drukniveau verhoogt zodat de drukindicator rood wordt, werkt de machine op maximale druk. AANDACHT! Laat de wasmachine niet langer dan 15 minuten continu op maximale druk draaien.

Koppel het apparaat los van het elektriciteitsnet voordat u onderhoud of inspectie uitvoert. Sluit de watertoevoer af en druk op de trekker om het water in het systeem af te tappen. Smeer de snelkoppeling met het filter regelmatig met smeerolie. Wanneer de waterdruk in de wasmachine niet constant of te hoog is, geeft het signaal slangbeschadiging of kalkophoping in de sproeikop aan. Schakel het apparaat in dat geval direct uit. Regelmatig reinigingsvloeistof naar de slang en watertoevoerfilter reinigen. Een versleten of beschadigd filter moet worden geïnspecteerd en vervangen. Zorg ervoor dat de machine schoon is en reinig de onderdelen indien nodig. Volg de gebruiksaanwijzing van de verschillende onderdelen. Insteekbare ringmoeren worden gebruikt om het pistool, de slang en andere onderdelen aan te sluiten. De afdichtingen bij de aansluitingen van de ringmoer mogen niet beschadigd zijn. Draai de reinigingsmiddeltank om en bevestig deze aan de schuimspuitmond. Sluit het schuim pijpje in de blast pistool. Zet de machine aan. introduceren reinigingsmiddel in een hoeveelheid van 1%. Waarschuwing: Gebruik alleen speciale reinigingsmiddelen. Bewaar het apparaat op een veilige en droge plaats. Berg de machine altijd buiten het bereik van kinderen op. Bewaar mijn ons niet bij temperaturen onder het vriespunt van water. Schakel de stroom uit als het apparaat niet goed werkt. Zorg er om veiligheidsredenen voor dat het apparaat elke 3 maanden wordt schoongemaakt. Controleer voordat u met de werkzaamheden begint het filter en het mondstuk, zorg ervoor dat er geen vuil is. Controleer na beëindiging van de werkzaamheden of er geen water in de pomp en slang zit.

TECHNISCHE PARAMETERS 04-705

Hogedrukreiniger 04-705 Parameter Waarde Voedingsspanning: 230 V wisselstroom Machtsfrequentie: 50 Hz Nominaal vermogen: 2000 W. Beschermingsklasse II mate van weerstand: IPX5 Nominale druk: 10 MPa Maximaal Nominale druk: 15 MPa Nominale waterstroom: 6L / min Maximale waterstroom 7L / min Maximale aanvoerwatertemperatuur 40 ° C Massa 9,5 kg Productiejaar 04-705 geeft zowel het type als de aanduiding van de machine aan

GELUIDS- EN TRILLINGSGEGEVENS

Geluidsdruk niveau L

= 80dB (A) K = 3dB (A) Het gemeten geluidsvermogensniveau Lw

≤ 2,5 m / s² K = 1,5 m / s² Informatie over geluid en trillingen Het geluidsniveau van het apparaat wordt beschreven door: het niveau van de uitgezonden geluidsdruk L

en het geluidsvermogensniveau

(waarbij K de meetonzekerheid is). De trillingen die door het apparaat worden uitgezonden, worden beschreven door de waarde van de trillingsversnelling a

(waarbij K de meetonzekerheid is). De volgende gegevens: uitgezonden geluidsdrukniveau L

werden gemeten volgens EN 60335-2-69. Het gegeven trillingsniveau a

kan worden gebruikt voor de vergelijking van apparaten en voor de eerste beoordeling van de blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als de machine voor verschillende toepassingen of met verschillende werkgereedschappen wordt gebruikt, kan het trillingsniveau veranderen. Het hogere trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele gebruiksperiode. Om de blootstelling aan trillingen nauwkeurig in te schatten, moet u rekening houden met perioden waarin de apparatuur is uitgeschakeld of wanneer deze is ingeschakeld maar niet in gebruik is. Nadat alle factoren zijn zorgvuldig onderzocht, kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Met het oog op de gebruiker tegen de effecten van trillingen te beschermen, moeten aanvullende veiligheidsmaatregelen worden uitgevoerd, zoals: periodiek onderhoud van het apparaat en werktuigen, de bescherming van de juiste temperatuur van de handen en een goede organisatie van het werk. PROBLEEMOPLOSSEN Zorg ervoor dat u het volgende heeft gecontroleerd voordat u contact opneemt met de service: Probleem Mogelijke oorzaak Oplossing Wasmachine start niet

2. Verkeerde voedingsspanning.

3. Pompborgring te strak.

1. Neem contact op met de dienst

Niet genoeg water, ongelijke werkdruk

1. Het filter is geblokkeerd

2. De inlaataansluiting is niet

correct, lucht in de inlaatleiding.

3. de klep is geblokkeerd

4. Het afvoermondstuk is niet

1. Reinig het filter.

2. Controleer de aansluiting, draai de

pakking. Controleer of de slang verstopt is of als er niet voldoende watertoevoer.

3. Reinig de klep en installeer deze

4. Neem contact op met de dienst

Er lekt water uit de pomp 3 druppels water per minuut is acceptabel, maar als er meer water uitlekt, kan de pakking versleten zijn.

1. Neem contact op met de dienst

De motor stopt plotseling

1. Drukregeling is geactiveerd.

2. Mogelijk heeft de thermische

beveiliging de motor uitgeschakeld om oververhitting te voorkomen.

1. Controleer of het

uitblaasmondstuk verstopt is. Reinig het mondstuk

2. Zet de wasmachine uit, laat de

machine een paar minuten afkoelen.

3. Neem contact op met de dienst55

Elektrische beveiliging geactiveerd

1. Te lage zekeringwaarde 1. Wijzig de huidige waarde van de

3. U kunt proberen zonder

verlengsnoer te werken. Het apparaat trilt

1. Lucht in slang / inlaatpomp

2. Onvoldoende toevoer van

3. Spuitmond gedeeltelijk

5. Een gebroken slang

1. Laat de machine draaien met de

afvoer open totdat de werkdruk weer normaal is.

2. Controleer of het inkomende water

voldoet aan de vereiste parameters.

3. Reinig het mondstuk.

4. Reinig het filter.

wasmachine start, maar er komt geen water uit

2. Geen watertoevoer

3. Verstopt waterfilter

4. Spuitmond geblokkeerd

1. Wacht tot de pomp(en) of

accessoires ontdooid zijn.

2. Sluit de watertoevoer aan.

3. Reinig het filter.

4. Reinig het mondstuk.

MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten in daarvoor bestemde voorzieningen worden gedeponeerd. Informatie over verwijdering wordt verstrekt door de dealer van het product of door de plaatselijke autoriteiten.
