INSTRUKCJA OBSŁUGI 04705 NEO

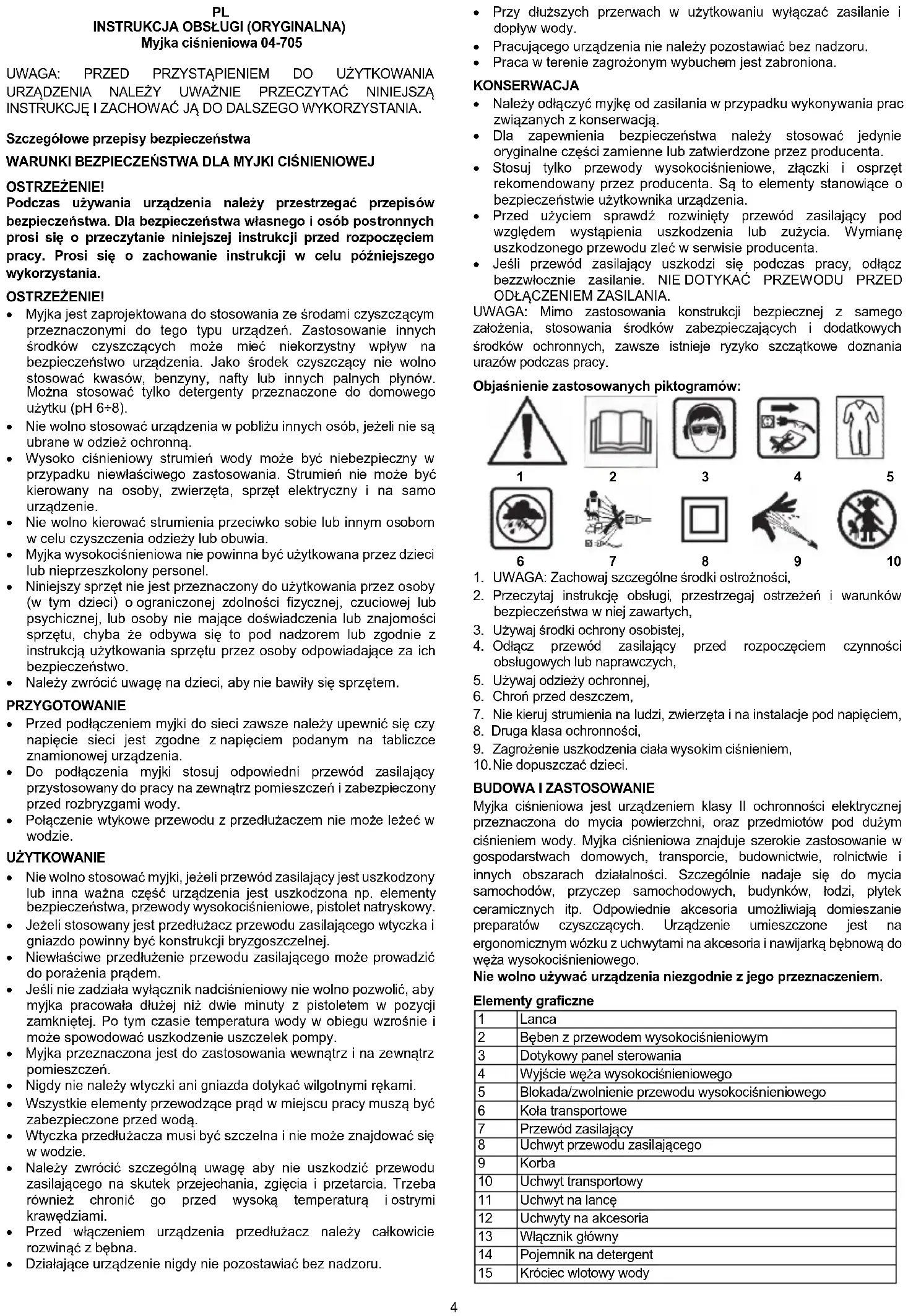

INSTRUKCJA OBSŁUGI (ORYGINALNA) Myjka ciśnieniowa 04-705 UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. Szczegółowe przepisy bezpieczeństwa WARUNKI BEZPIECZEŃSTWA DLA MYJKI CIŚNIENIOWEJ OSTRZEŻENIE! Podczas używania urządzenia należy przestrzegać przepisów bezpieczeństwa. Dla bezpieczeństwa własnego i osób postronnych prosi się o przeczytanie niniejszej instrukcji przed rozpoczęciem pracy. Prosi się o zachowanie instrukcji w celu późniejszego wykorzystania. OSTRZEŻENIE! Myjka jest zaprojektowana do stosowania ze środami czyszczącym przeznaczonymi do tego typu urządzeń. Zastosowanie innych środków czyszczących może mieć niekorzystny wpływ na bezpieczeństwo urządzenia. Jako środek czyszczący nie wolno stosować kwasów, benzyny, nafty lub innych palnych płynów. Można stosować tylko detergenty przeznaczone do domowego użytku (pH 6÷8). Nie wolno stosować urządzenia w pobliżu innych osób, jeżeli nie są ubrane w odzież ochronną. Wysoko ciśnieniowy strumień wody może być niebezpieczny w przypadku niewłaściwego zastosowania. Strumień nie może być kierowany na osoby, zwierzęta, sprzęt elektryczny i na samo urządzenie. Nie wolno kierować strumienia przeciwko sobie lub innym osobom w celu czyszczenia odzieży lub obuwia. Myjka wysokociśnieniowa nie powinna być użytkowana przez dzieci lub nieprzeszkolony personel. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu przez osoby odpowiadające za ich bezpieczeństwo. Należy zwrócić uwagę na dzieci, aby nie bawiły się sprzętem. PRZYGOTOWANIE Przed podłączeniem myjki do sieci zawsze należy upewnić się czy napięcie sieci jest zgodne z napięciem podanym na tabliczce znamionowej urządzenia. Do podłączenia myjki stosuj odpowiedni przewód zasilający przystosowany do pracy na zewnątrz pomieszczeń i zabezpieczony przed rozbryzgami wody. Połączenie wtykowe przewodu z przedłużaczem nie może leżeć w wodzie. UŻYTKOWANIE Nie wolno stosować myjki, jeżeli przewód zasilający jest uszkodzony lub inna ważna część urządzenia jest uszkodzona np. elementy bezpieczeństwa, przewody wysokociśnieniowe, pistolet natryskowy. Jeżeli stosowany jest przedłużacz przewodu zasilającego wtyczka i gniazdo powinny być konstrukcji bryzgoszczelnej. Niewłaściwe przedłużenie przewodu zasilającego może prowadzić do porażenia prądem. Jeśli nie zadziała wyłącznik nadciśnieniowy nie wolno pozwolić, aby myjka pracowała dłużej niż dwie minuty z pistoletem w pozycji zamkniętej. Po tym czasie temperatura wody w obiegu wzrośnie i może spowodować uszkodzenie uszczelek pompy. Myjka przeznaczona jest do zastosowania wewnątrz i na zewnątrz pomieszczeń. Nigdy nie należy wtyczki ani gniazda dotykać wilgotnymi rękami. Wszystkie elementy przewodzące prąd w miejscu pracy muszą być zabezpieczone przed wodą. Wtyczka przedłużacza musi być szczelna i nie może znajdować się w wodzie. Należy zwrócić szczególną uwagę aby nie uszkodzić przewodu zasilającego na skutek przejechania, zgięcia i przetarcia. Trzeba również chronić go przed wysoką temperaturą i ostrymi krawędziami. Przed włączeniem urządzenia przedłużacz należy całkowicie rozwinąć z bębna. Działające urządzenie nigdy nie pozostawiać bez nadzoru. Przy dłuższych przerwach w użytkowaniu wyłączać zasilanie i dopływ wody. Pracującego urządzenia nie należy pozostawiać bez nadzoru. Praca w terenie zagrożonym wybuchem jest zabroniona. KONSERWACJA Należy odłączyć myjkę od zasilania w przypadku wykonywania prac związanych z konserwacją. Dla zapewnienia bezpieczeństwa należy stosować jedynie oryginalne części zamienne lub zatwierdzone przez producenta. Stosuj tylko przewody wysokociśnieniowe, złączki i osprzęt rekomendowany przez producenta. Są to elementy stanowiące o bezpieczeństwie użytkownika urządzenia. Przed użyciem sprawdź rozwinięty przewód zasilający pod względem wystąpienia uszkodzenia lub zużycia. Wymianę uszkodzonego przewodu zleć w serwisie producenta. Jeśli przewód zasilający uszkodzi się podczas pracy, odłącz bezzwłocznie zasilanie. NIE DOTYKAĆ PRZEWODU PRZED ODŁĄCZENIEM ZASILANIA. UWAGA: Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy. Objaśnienie zastosowanych piktogramów:

1. UWAGA: Zachowaj szczególne środki ostrożności,

2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków

bezpieczeństwa w niej zawartych,

3. Używaj środki ochrony osobistej,

4. Odłącz przewód zasilający przed rozpoczęciem czynności

obsługowych lub naprawczych,

5. Używaj odzieży ochronnej,

6. Chroń przed deszczem,

7. Nie kieruj strumienia na ludzi, zwierzęta i na instalacje pod napięciem,

8. Druga klasa ochronności,

9. Zagrożenie uszkodzenia ciała wysokim ciśnieniem,

10. Nie dopuszczać dzieci.

BUDOWA I ZASTOSOWANIE

Myjka ciśnieniowa jest urządzeniem klasy II ochronności elektrycznej przeznaczona do mycia powierzchni, oraz przedmiotów pod dużym ciśnieniem wody. Myjka ciśnieniowa znajduje szerokie zastosowanie w gospodarstwach domowych, transporcie, budownictwie, rolnictwie i innych obszarach działalności. Szczególnie nadaje się do mycia samochodów, przyczep samochodowych, budynków, łodzi, płytek ceramicznych itp. Odpowiednie akcesoria umożliwiają domieszanie preparatów czyszczących. Urządzenie umieszczone jest na ergonomicznym wózku z uchwytami na akcesoria i nawijarką bębnową do węża wysokociśnieniowego. Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem. Elementy graficzne 1 Lanca 2 Bęben z przewodem wysokociśnieniowym 3 Dotykowy panel sterowania 4 Wyjście węża wysokociśnieniowego 5 Blokada/zwolnienie przewodu wysokociśnieniowego 6 Koła transportowe 7 Przewód zasilający 8 Uchwyt przewodu zasilającego 9 Korba 10 Uchwyt transportowy 11 Uchwyt na lancę 12 Uchwyty na akcesoria 13 Włącznik główny 14 Pojemnik na detergent 15 Króciec wlotowy wody5 16 Regulowana dysza 17 Szybkozłaczka z filtrem 18 Szybkozłaczka do węża wody Wyposażenie myjki 1 Myjka wysokociśnieniowa 2 Dysza regulowana 3 Lanca 4 Pojemnik na detergent 5 Dokumentacje użytkowe 6 Szybkozłączka z filtrem 7 Szybkozłączka do węża doprowadzającego wodę 8 Uchwyt na lancę 9 Uchwyt przewodu zasilającego 10 Uchwyt na akcesoria 11 Korba bębna

PRZYGOTOWANIE MYJKI DO PRACY

Montaż węża wysokociśnieniowego Podłącz wąż wysokociśnieniowy (2) zintegrowany z bębnem do wylotu myjki znajdującego się z przodu myjki rys. 1A, upewnij się, że jest on dobrze podłączony. Aby odłączyć wąż wysokociśnieniowy, naciśnij przycisk (5) w prawo rys. 1B, a następnie wyjmij wąż rys. 1 Połączenie lancy Podłącz regulowaną dyszę (16) do lancy rys. 2. Obróć lancę pistoletu w kierunku zgodnym z ruchem wskazówek zegara, aż zablokuje się na swoim miejscu. Podłącz wąż wysokociśnieniowy do złącza lancy rys. 2A upewnij się, że jest on dobrze podłączony. Połączenie pojemnika na detergent Podłącz pojemnik na detergent (14) do lancy rys. 3A. Obróć pojemnik w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokuje się na swoim miejscu. Upewnij się, że jest on dobrze podłączony. Przyłącze węża wlotowego Przykręć szybkozłaczkę z filtr do wlotu wody rys. 4A . Następnie podłącz wąż doprowadzający wodę rys. 4C do wlotu wody w myjce poprzez szybkozłączkę rys. 4B. Zalecana minimalna długość węża doprowadzającego wodę to 10 metrów (ale nie więcej niż 25 metrów) przy średnicy 12,5 mm, aby uniknąć przeciwciśnienia i potencjalnego uszkodzenia urządzenia. Upewnij się, że wąż wytrzyma wodę o maksymalnym ciśnieniu 10 barów (0,1 MPa). Jeśli chcesz podłączyć urządzenie do innych źródeł wody, upewnij się, że ich maksymalne ciśnienie wylotowe wody wynosi 10bar (0,1Mpa). Naciśnij spust lancy, aby upewnić się że całe powietrze zostanie wypchnięte z maszyny i woda wypłynie z pistoletu. Oznacza to, że teraz pompa jest wypełniona wodą. PRACA MYJKĄ Dotykowy panel sterowania Upewnij się że wąż doprowadzający wodę do myjki jest podłączony do wlotu w myjce a następnie odkręć kran. Upewnij się, że układ hydrauliczny w myjce jest odpowietrzony. Następnie włącz wyłącznik główny (13) znajdujący się z tyłu myjki rys. 5A. Najważniejszą rzeczą jest nie zapomnieć nacisnąć przycisk rys. 6A w dotykowym panelu sterowania, aby uruchomić urządzenie. Panel sterowania ma do wyboru trzy tryby pracy / ciśnienia wody. Jest tryb lekki rys. 6B, średni rys. 6C i mocny rys. 6D. Dobierając odpowiedni nacisk wody, należy kierować się jaka jest czyszczona powierzchnia oraz nasadką, którą najlepiej pasuje do danej pracy. Jeśli chcesz zwiększyć poziom ciśnienia, naciśnij przycisk + rys. 6F na panelu sterowania. Jeśli chcesz obniżyć poziom ciśnienia, naciśnij przycisk - rys. 6E na panelu sterowania. Gdy zwiększysz poziom ciśnienia, aby wskaźnik ciśnienia zmienia kolor na czerwony, oznacza to, że maszyna pracuje z maksymalnym ciśnieniem. UWAGA! Nie pozwól, aby myjka pracowała nieprzerwanie dłużej niż 15 minut pod maksymalnym ciśnieniem.

KONSERWACJA I PRZECHOWYWANIE

Przed przystąpieniem do jakichkolwiek czynności konserwacji lub przeglądu odłącz urządzenie od zasilania elektrycznego. Zakręć dopływ wody i naciśnij spust, aby pozbyć się wody z układu. Okresowo smaruj mocowanie szybkozłaczki z filtrem przy pomocy oleju smarującego. Gdy ciśnienie wody w myjce nie jest stałe lub zbyt wysokie, pokazuje się sygnał uszkodzenia węża lub nagromadzenia wapnia w dyszy. Należy wówczas natychmiast wyłączyć urządzenie. Używaj systematycznie środka do czyszczenia dysz, aby wyczyścić wąż i filtr wlotu wody. Należy kontrolować i wymieniać zużyty bądź uszkodzony filtr. Upewnij się, że maszyna jest czysta i w razie potrzeby wyczyść elementy. Postępuj zgodnie z instrukcjami obsługi różnych części. Wtykowe nakrętki oczkowe służą do łączenia pistoletu, węża i innych części. Uszczelki połączeń nakrętki pierścieniowej nie mogą ulec uszkodzeniu. Obróć zbiornik detergentu i przymocuj go do dyszy piany. Połącz dyszę pianową z pistoletem strumieniowym. Włącz maszynę. wprowadzić środek czyszczący w proporcji 1%. Ostrzeżenie: Używaj wyłącznie dedykowanych środków czyszczących. Przechowuj urządzenie w bezpiecznym miejscu i suchym miejscu. Zawsze przechowuj maszynę poza zasięgiem dzieci. Unikaj przechowywania my w temperaturach poniżej punktu zamarzania wody. Odetnij zasilanie, jeśli urządzenie działa nieprawidłowo. Ze względów bezpieczeństwa upewnij się, że urządzenie jest czyszczone, co 3 miesiące. Przed rozpoczęciem pracy sprawdź filtr i dyszę, upewnij się, że nie ma zanieczyszczeń. Po zakończeniu pracy upewnij się, że w pompie i wężu nie ma wody.

PARAMETRY TECHNICZNE 04-705

Myjka ciśnieniowa 04-705 Parametr Wartość Napięcie zasilania 230 V AC Częstotliwość zasilania 50 Hz Moc znamionowa 2000 W Klasa ochronności II Stopień odporności IPX5 Ciśnienie znamionowe 10 MPa Max. Ciśnienie znamionowe 15 MPa Znamionowy przepływ wody 6L/min Maksymalny przepływ wody 7L/min Maksymalna temperatura wody zasilającej 40°C Masa 9,5kg Rok produkcji 04-705 oznacza zarówno typ oraz określenie maszyny DANE DOTYCZĄCE HAŁASU I DRGAŃ Poziom ciśnienia akustycznego L

= 80dB (A) K= 3dB(A) Zmierzony poziom mocy akustycznej Lw

= 85dB (A) K= 3dB(A) Wartość przyśpieszeń drgań a

≤ 2,5 m/s² K= 1,5 m/s² Informacje na temat hałasu i wibracji Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego L

oraz poziom mocy akustycznej

(gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a

(gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego L

, poziom mocy akustycznej L

oraz wartość przyśpieszeń drgań a

zostały zmierzone zgodnie z EN 60335-2-69. Podany poziom drgań a

może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy. Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa. W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

ROZWIĄZYWANIE PROBLEMÓW6

Przed skontaktowaniem się z serwisem upewnij się, że sprawdziłeś następujące elementy: Problem Możliwa przyczyna Rozwiązanie Nie można uruchomić myjki

2. Nieprawidłowe napięcie

3. Pierścień blokujący

1. Skontaktuj się z serwisem

Brak wystarczającej ilości wody, nierówne ciśnienie robocze

1. Filtr jest zablokowany

2. Połączenie wlotowe nie

jest poprawne, powietrze w rurze wlotowej.

3. zawór jest zablokowany

4. Dysza wylotowa nie jest

2. Sprawdź połączenie, dokręcić

uszczelkę. Sprawdź, czy wąż jest zatkany lub czy nie ma wystarczającej ilości wody wlotowej.

3. Wyczyść zawór i zainstaluj go

4. Skontaktuj się z serwisem

Z pompy wycieka woda 3 krople wody co minutę są dopuszczalne, ale jeśli wycieka więcej wody, może to oznaczać, że uszczelka jest zużyta.

1. Skontaktuj się z serwisem

Silnik nagle się zatrzymuje

1. Zadziałała kontrola

2. Zabezpieczenie termiczne

mogło wyłączyć silnik, aby zapobiec przegrzaniu.

1. Sprawdź, czy dysza wylotowa jest

zablokowana. Wyczyść dyszę

2. Wyłączyć myjkę, pozostawić

maszynę na kilka minut do ostygnięcia.

3. Skontaktuj się z serwisem

Zadziałanie zabezpieczenia elektrycznego

1. Zbyt mała wartość

1. Zmień wartość prądową

2. Myjka może być zużyta lub

3. Możesz spróbować pracę bez

przedłużacza. Urządzenie drga

1. Powietrze w wężu/pompie

zaopatrzenie w wodę wodociągową

4. Zatkany filtr wody

1. Pozwól maszynie pracować z

otwartym spustem, aż do przywrócenia normalnego ciśnienia roboczego.

2. Sprawdź, czy dopływająca woda

odpowiada wymaganym parametrom.

Myjka uruchamia się ale woda nie wypływa

1. Zamarznięta pompa/wąż

2. Brak dopływu wody

3. Zatkany filtr wody

4. Dysza zablokowana

1. Poczekaj na rozmrożenie

pompy/przewodów lub akcesoriów.

2. Podłącz dopływ wody.

OCHRONA ŚRODOWISKA Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail] Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl
