KORISNIČKI PRIRUČNIK 04705 NEO

Придржавајте се сигурносних прописа приликом употребе уређаја. Ради сопствене безбедности и безбедности трећих лица, прочитајте ово упутство пре почетка рада. Молимо сачувајте ово упутство за будућу употребу.

УПОЗОРЕЊЕ!

• Машина за прање веша је дизајнирана за употребу са средствима за чишћење намењена овој врсти уређаја. Употреба других средстава за чишћење може негативно утицати на безбедност уређаја. Не користите киселине, бензин, керозин или друге запаљиве течности као средство за чишћење. Могу се користити само детерценти за домаћинство (пХ 6 ÷ 8).
• Немојте користити уређај у близини других људи осим ако не носе заштитну одећу.
• Млаз воде под високим притиском може бити опасан ако се не користи правилно. Струја не сме бити усмерена на људе, животиње, електричну опрему и сам уређај.
• Немојте усмеравати млаз на себе или друге људе да бисте очистили одећу или обућу.
• Машина за прање под високим притиском не би требало да користе деца или необучена особље.
• Ова опрема није намењена за употребу од стране особа (укључујући децу) са смањеним физичким, сензорним или менталним способностима, или људи без искусства или знања о опреми, осим ако се то ради под надзором или у складу са упутствима за употребу уређаја. опреме лица одговорних за њихову безбедност.
• Водите рачуна да се деца не играју са опремом.

ПРИПРЕМА

• Пре него што укључите машину за прање веша на електричну мрежу, увек проверите да ли напон мреже одговара напону наведеном на натписној плочици уређаја.
• За повезивање машине за прање веша користите одговарајући кабл за напајање који је погодан за рад на отвореном и заштићен од прскања воде.
• Утични спој кабла са продужним каблом не сме лежати у води.

КОРИСТИ

• Није дозвољено користити машину за прање веша ако је оштећен кабл за напајање или је оштећен други важан део уређаја, на пример сигурносни елементи, црева високог притиска, пиштољ за прскање.
• Ако се користи продужни кабл за напајање, утикач и утичница треба да буду заштићени од прскања.
• Неправилно продужење кабла за напајање може довести до струјног удара.
• Ако се прекидач за смањење притиска не активира, не дозволите да машина за прање ради дуже од два минута са пиштољем у затвореном положају. Након овог времена, температура воде у кругу ће се повећати и може оштетити заптивке пумпе.
• Машина за прање је намењена за унутрашњу и спољашњу употребу.
• Никада не додирујте утикач или утичницу мокрим рукама.
• Сви електрично проводљиви делови на радном месту морају бити заштићени од воде.
• Утикач на продужном каблу мора бити чврсто и не у води.
• Обратите посебну пажњу да не оштетите кабл за напајање као резултат претрчавања, савијања или хабања. Такође га морате заштитити од топлоте и оштрих ивица.
• Пре него што укључите машину, потпуно одмотајте продужни кабл из бубња.
• Никада не остављајте уређај да ради без надзора.
• Искључите струју и воду током дужих пауза у употреби.
• Не остављајте радни уређај без надзора.
• Рад у потенцијално експлозивним подручјима је забрањен.

ОДРЖАВАЊЕ

• Искључите машину за прање из напајања када обављате радове на одржавању.
• Да бисте осигурали сигурност, користите само оригиналне резервне делове или делове које је одобрио произвођач.
• Користите само црева високог притиска, спојнице и прибор које препоручује произвођач. То су елементи који одређују безбедност корисника уређаја.
• Пре употребе проверите да ли је одмотани кабл за напајање оштећен или истрошен. Оштећени кабл замените у сервису произвођача.
• Ако се кабл за напајање оштети током рада, одмах искључите напајање. НЕ ДИРАЈТЕ КАБЛ ПРЕ ИСКЉУЧИВАЊА НАПАЈАЊА.

ПАЖЊА: Упркос употреби инхерентно безбедне конструкције, коришћењу безбедносних мера и додатних заштитних мера, увек постоји преостали ризик од повреда током рада.

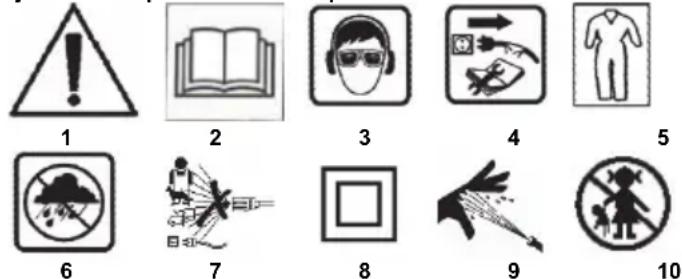

Објашњење коришћених пиктограма:

1. НАПОМЕНА: Предузмите посебне мере предострожности да
2. Прочитајте упутство за употребу, придржавајте се упозорења и безбедносних услова садржаних у њему,
3. користити личну заштитну опрему,
4. Искључите кабл за напајање пре него што започнете активности одржавања или поправке,
5. користити заштитну одећу,
6. штите од кише,
7. Не усмеравајте ток на људе, животиње или живе инсталације,
8. Друга класа заштите,
9. Ризик од повреде услед високог притиска,
10. Држите децу дальше.

КОНСТРУКЦИЈА И ПРИМЕНА

Подпошком притисак је класа ИИ уређај електрична заштита намењен за чишћење површина и објекте под високим притиском воде. За прање притисак је у широкој употреби у домаћинству, транспорта, грађевинарства, польопривреде и другим областима. Посебно је погодан за прање аутомобила, ауто приколице, зграде, бродове, керамичке плочице, итд Одговарајући прибор омогућавају мешање у средствима за чишћење. Уређај је постављен на ергономски колицима са дршкама за опрему и бубањ за црева високог притиска.

Не користите уређај супротно његовој намени.

Графички елементи

1	Ланце
2	Бубањ за црево високог притиска
3	Контролна табла на додир
4	Излаз црева високог притиска
5	Зачепљење / отпуштање црева високог притиска
6	Транспортни точкови
7	Кабл за напајање
8	Држач кабла за напајање
9	Цранк
10	Транспортна ручка
11	Држач копља
12	Држачи прибора
13	Главни прекидач
14	Контејнер за детерџент
15	Прикључак за довод воде
16	Подесива млазница
17	Брза спојница са филтером
18	Брзи прикључак црева за воду

Опрема за прање

1	Перач високог притиска
2	Подесива млазница
3	Ланце

4	Контејнер за детерџент
5	Корисничка документација
6	Спојница са филтером
7	Брза спојница за црево за довод воде
8	Држач копља
9	Држач кабла за напајање
10	Држач прибора
11	Друм радилица

ПРИПРЕМА МАШИНЕ ЗА РАД

Монтажа црева високог притиска

Повежите црево високог притиска (2) интегрисано са бубњем на излаз машине за прање веша на предњој страни машине за прање, слика 1А , и уверите се да је добро спојено.

Да бисте одвојили црево високог притиска, притисните дугме (5) удесно сл. 1Б и затим уклоните црево сл. 1

ланце веза

Повежите подесиву млазницу (16) на копље Сл. 2. Окрените копље пиштоља у смеру казальке на сату док се не забрави на месту. Повежите црево високог притиска на конектор копља Сл. 2А, проверите да ли је безбедно повезан.

Прикључак посуде за детерцент

Причврстите посуду за детерцент (14) на копље Слика 3А. Окрените канистер у смеру супротном од казаљке на сату док се не учврсти на месту. Уверите се да је безбедно повезан.

Прикључак доводног црева

Причврстите спојницу за брзо отпуштање са филтером на улаз за воду Слика 4А. Затим повежите црево за довод воде Фиг. 4Ц на довод воде машине за прање кроз брзу спојницу Слика 4Б.

Препоручена минимална дужина црева за довод воде је 10 метара (али не више од 25 метара) са пречником од 12,5 мм како би се избегао противпритисак и могуће оштећење јединице. Уверите се да црево може да издржи воду до притиска од 10 бара (0,1 МПа). Ако желите да повежете машину са другим изворима воде, уверите се да њихов максимальни излазни притисак износи 10 бара (0,1Мпа).

Притисните окидач копља да бисте били сигурни да је сав ваздух истиснут из машине и да вода тече из пиштоља. То значи да је пумпа сада напуњена водом.

ПРАЊЕ РАДОВА

Уверите се да је црево за довод воде до машине за прање веша повезано са улазом у машину за прање веша, а затим отворите славину. Уверите се да је хидраулички систем машине за прање одзрачиван. Затим укључите главни прекидач (13) на задњој страни машине за прање, слика 5А. Најважније је да не заборавите да притиснете дугме Слика 6А на контролној табли на екрану осетљивом на додир да бисте покренули уређај.

Контролна табла има избор између три режима рада / притиска воде. Постоји светлосни режим на слици 6Б, средињи режим на слици 6Ц и јак режим на слици 6Д. Приликом одабира одговарајућег притиска воде треба узети у обзир која се површина чисти и поклопац који најбоље одговара послу.

Ако желите да повећате ниво притиска, притисните дугме + Слика 6Ф на контролној табли. Ако желите да смањите ниво притиска, притисните дугме - слика 6Е на контролној табли.

Када повећате ниво притиска тако да индикатор притиска постане црвен, машина ради на максимальном притиску.

ПАЖЬА! Не дозволите да машину покренути непрекидно дуже од 15 минута на максимальни притисак.

• Пре обављања било каквог одржавања или провере, искључите уређај из напајања. Искључите довод воде и притисните окидач да испразните воду у систему.
• Повремено подмазујте спојницу брзе спојнице са филтером уљем за подмазивање.
• Када је притисак воде у машину за веш није константна или превисок, сигнал показује црево оштећења или акумулација калцијума у млазнице. У том случају, одмах искључите уређај.
• Редовно користите средство за чишћење млазница за чишћење црева и филтера за довод воде.
• Истрошени или оштећени филтер треба прегледати и заменити.

• Уверите се да је машина чиста и очистите компоненте ако је потребно.

• Пратите упутства за употребу за различите делове. Прстенасте навртке се користе за повезивање пиштоља, црева и других делова. Заптивке на спојевима прстенасте навртке не смеју бити оштећене.

• Окрените резервоар за детерцент и причврстите га на млазницу за пену. Повежите млазницу за пену на пиштољ за пескарење. Укључите машину. увести средство за чишћење у пропорцији од 1%. Упозорење: Користите само наменска средства за чишћење.
• Чувајте уређај на безбедном и сувом месту. Увек чувајте машину ван домашаја деце.
• Избегавајте чување моје ус на температурама испод тачке смрзавања воде.
• Искључите струју ако уређај не ради.

Перач под притиском 04-705
Параметар Валуе
Напон	230 В АЦ
Фреквенција снаге	50 Хз
Оцењена моћ	2000 В.
класа заштите	ИИ
Степен отпора	ИПКС5
Називни притисак	10 МПа
Макс. Називни притисак	15 МПа
Називни проток воде	6Л / мин
Максимални проток воде	7Л / мин
Температура Максимална водоснабдевање	40 ° Ц
миса	9,5 кг
Година производње
04-705 означава и тип и ознаку машине

ПОДАЦИ О БУЦИ И ВИБРАЦИЈАМА

Ниво звучног притиска	Л_nA = 80 дБ (А) K = 3 дБ (А)
Измерени ниво звучне снаге	Л_В A = 85 дБ (А) K = 3 дБ (А)
Вредност убрзања вибрација	a_x ≤ 2,5 M / c^2 K = 1,5 M / c^2

Информације о буци и вибрацијама

Ниво буке коју емитује уређај описује се: нивоом емитованог звучног притиска ЛпА и нивоом звучне снаге Лва (где је К мерна несигурност). Вибрације које емитује уређај описују се вредношћу вибрационог убрзања а _x (где је К мерна несигурност).

Следеће информације: емитовани ниво звучног притиска Л пА , ниво звучне снаге Л ВА и убрзање вибрације а „мерени су у складу са ЕН 60335-2-69. Дати ниво вибрација а ✘ може се користити за поређење уређаја и за почетну процену изложености вибрацијама.

Наведени ниво вибрација је репрезентативан само за основну употребу уређаја. Ако се машина користи за различите примене или са различитим радним алатима, ниво вибрација се може променити. На виши ниво вибрација утиче недовољно или сувише ретко одржавање уређаја. Горе наведени разлози могу довести до повећане изложености вибрацијама током читавог периода рада.

Да бисте прецизно проценили изложеност вибрацијама, узмите у обзир периоде када је опрема искључена или када је укључена, али се не користи. Након што су сви фактори пажљиво процењени, укупна изложеност вибрацијама може бити знатно нижа.

У циљу заштите корисника од утицаја вибрација потребно је спровести додатне мере безбедности, као што су: периодично одржавање уређаја и радних алата, заштита одговарајуће температуре руку и правилна организација рада.

РЕШАВАЊЕ ПРОБЛЕМА

Пре него што контактирате сервис, уверите се да сте проверили следеће:

Проблем	Могући узрок	Решење
Перилица се не покреће	1. Нема струје2. Нетачан напон напајања.3. Прстен за закључавање пумпе је превише затегнут.	1. Обратите се сервису

Нема довољно воде,неуједначен радни притисак	1. Филтер је блокиран2. Улазни прикључак није исправан, ваздух у улазној цеви.3. вентил је блокиран4. Млазница за пражњење није глатка.	1. Очистите филтер.2. Проверите везу, затегните заптивку. Проверите да ли је црево зачепљено или нема довољно улазне воде.3. Очистите вентил и поново га инсталирајте4. Обратите се сервису
Вода цури из пумпе	3 капи воде сваког минута је прихватљиво, али ако више воде цури, заптивка се може истрошити.	1. Обратите се сервису
Мотор се изненада зауставља	1. Контрола притиска се активирала.2. Термални заштитник је можда искључио мотор да спречи прегревање.	1. Проверите да ли је млазница за пражњење блокирана. Очистите млазницу2. Искључите машину за прање веша, оставите машину да се охлади неколико минута.3. Обратите се сервису
Искључена је електрична заштита	1. Прениска вредност осигурача	1. Промените тренутну вредност осигурача.2. Машина за прање је можда истрошена или оштећена.3. Можете покушати да радите без продужетка.
Уређај вибрира	1. Ваздух у цреву / усисној пумпи2. Недовољно снабдевање водом из чесме3. Млазница је делимично блокирана4. Зачепљен филтер за воду5. Поломљено црево	1. Пустите машину да ради са отвореним одводом док се радни притисак не врати у нормалу.2. Проверите да ли улазна вода одговара траженим параметрима.3. Очистите млазницу.4. Очистите филтер.5. Исправите црево.
Машина за прање се покреће, али вода не излази	1. Пумпа / црево или прибор су замрзнути2. Нема водоснабдевања3. Зачепљен филтер за воду4. Млазница блокирана	1. Сачекајте да се пумпа(е) или прибор одмрзну.2. Прикључите довод воде.3. Очистите филтер.4. Очистите млазницу.

ЗАШТИТА ЖИВОТНЕ СРЕДИНЕ

Електрични производи не треба одлагати са кућним отпадом,већ их треба одлагати у одговарајућа постројења. Информацијео одлагању даје продавац производа или локапневласти. Отпадна електрична и електронска опрема садржисупстанце које нису неутралне за природнусредину. Нерециклирана опрема је потенцијална претња пожживотну средину и здравље људи.

"Група Топек Спока з ограницзона одповиедзиалносциа" Спока командитова седиштем у Варшави, ул. Пограницза 2/4 (у даљем тексту: "Група Топек") обавештава да сва ауторска права на садржај овог приручника (у даљем тексту: "Приручник"), укључујћи његов текст, фотографije, дијаграме, цртеже и његове саставе, припадају искључиво Топек групи и подлежу правној заштити у складу са Законом о ауторским и сродним правима од 4. фебруара 1994. (тj. часопис за законе из 2006. бр. 90, тачка 631, са изменама). Копирање, обрада, објављивање, имјена у комерцијалне сврхе цијелог Приручника и његових појединачних елемената, без писмене сагласности Групе Топек, строго је забрањено и може резултирати graђанском и кривичном одговорношћу.
