| Producttype | Luchtreiniger met muggenvanger |
| Merk | Sharp |
| Model | UAPM50EB |
| Zuiveringstechnologie | Plasmacluster (positieve en negatieve ionen) |
| HEPA-filter | Vangt 99,97% van de deeltjes tot 0,3 micron |
| Ontgeuringsfilter | Absorbeert huishoudelijke geuren (wasbaar) |
| Voorfilter | Vangt grote deeltjes (wasbaar) |
| Muggenvanger | UV-lamp + lijmvel (zonder insecticide) |
| UV-lamp | Trekt muggen aan (blauw) |
| Lijmvel | Model UZ-PM5ST, ongeveer elke 2 maanden vervangen |
| Sensoren | Stof en geur |
| Slaapstand (Sleep) | Stille werking, indicatoren uit |
| Schone ionendouche | Afgifte van hoge dichtheid ionen gedurende 60 minuten |
| Ventilatiesnelheid | Auto, Max, Med, Sleep (slaap) |
| Nominaal vermogen (max) | 51 W |
| Luchtdebiet (max) | 306 m³/h |
| Aanbevolen oppervlakte | Tot 40 m² (zuivering); tot 23 m² (hoge dichtheid ionen) |
| Voeding | 220-240 V, 50/60 Hz |
| Afmetingen (B x D x H) | 394 x 281 x 540 mm |
| Gewicht | 6,1 kg |
| Kabellengte | 2,0 m |
| Levensduur filter | Ongeveer 10 jaar (afhankelijk van gebruik) |
| Vervangingsfilter | UZ-PM5HF (HEPA + ontgeuring) |
| Slaapverbruik | 1,0 W |
| Veiligheid | Automatische uitschakeling UV-lamp als vangpaneel wordt verwijderd |
Veelgestelde vragen - UAPM50EB SHARP
Gebruikersvragen over UAPM50EB SHARP
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Luchtzuiveraar in PDF-formaat gratis! Vind uw handleiding UAPM50EB - SHARP en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UAPM50EB van het merk SHARP.
GEBRUIKSAANWIJZING UAPM50EB SHARP
"Plasmacluster" en "Device of a cluster of grapes" zijn geregistreerde handelsmerken van Sharp Corporation.
*Het nummer in dit technologiemerk geeft bij benadering een indicatie van het aantal ionen dat aan de lucht wordt afgegeven op 1 cm ^3 . Dit wordt gemeten rondom het midden van de ruimte met het betreff ende bodemoppervlak dat de "plasmacluster met hoge dichtheid 7000" bestrijkt (op een hoogte van 1,2 m boven de vloer), bij een gemiddeld windvolume in luchtreinigingsmodus, als een luchtreiniger die gebruik maakt van het plasmaclusterion-apparaat met hoge dichtheid dicht bij een muur is geplaatst. Dit product is uitgerust met een apparaat dat correspondeert met deze capaciteit.
Vrijstaande uitvoering

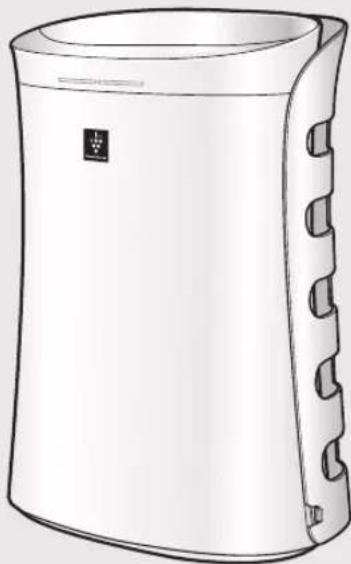

LUCHTREINIGER MET MUGGENVANGER BEDIENINGSHANDLEIDING
Lees dit alvorens u uw nieuwe luchtreiniger gebruikt
De luchtreiniger neemt via de luchtinlaat de kamerlucht op, voert de lucht achtereenvolgens door een voorfi Iter, een geurfi Iter en een HEPA-fi Iter en blaast de lucht via de luchtuitlaat weer de kamer in. De HEPA-fi Iter verwijdert 99,97% van stofdeeltjes groter dan 0,3 micron.
De geurfi Iter absorbeert geurtjes als deze door de fi Iter gaan.
Sommige geuren die door de filters geabsorbeerd worden, worden na verloop van tijd afgebroken waardoor er een bijkomende geur ontstaat. Afhankelijk van de gebruiksomgeving van de luchtreiniger kan deze bijkomende geur sneller dan verwacht sterker worden. Dit is met name het geval wanneer het product wordt gebruikt in een omgeving die aanzienlijk veeleisender is dan een huishoudelijke omgeving. Wanneer deze bijkomende geur niet verdwijnt, moeten de fi Iters worden vervangen.
KENMERKEN
Vangt muggen met insecticidevrij materiaal.
5 eff ectieve stappen* op basis van bevindingen omtrent de gewoontes van muggen en door gebruik te maken van de luchtreinigingsfunctie.
*1 In samenwerking met het Instituut voor Medisch Onderzoek, Maleisië
Ideale toegang Krachtige luchtstroom en aanzuiging Sterk kleefblad
NEDERLANDS
Plasmacluster met hoge dichtheid 7000
Met een uitgebalanceerde afgifte van positieve en negatieve ionen behandelt de plasmacluster-luchtreiniger de lucht op dezelfde wijze als waarop de natuur het milieu verfrist.
Filtersysteem
Vang stofdeeltjes op ^*2
De voorfilter vangt stofdeeltjes en andere grote luchtgedragen deeltjes op.
Vermindert geurtjes
De geurfi Iter absorbeert veel van de in normale huishoudens voorkomende geuren.
Vermindert pollen & schimmels ^*2
De HEPA-filter vangt 99,97% van stofdeeltjes groter dan 0,3 micron op.
*2 Wanneer de lucht via het fi Itersysteem wordt aangezogen.
Stille werking bij het 's nachts vangen van muggen
Als u overschakelt naar de Slaapmodus, werkt het apparaat geluidloos met de indicatielampjes voor Plasmascluster, Stof en Geurtjes uit en een minder fel UV-licht, terwijl de muggenvangerfunctie nog actief is.
INHOUD
BELANGRIJKE VEILIGHEIDSINSTRUCTIES ..NL-2
NAMEN VAN DE ONDERDELEN ....NL-4
FILTER- EN KLEEFBLADINSTALLATIE ..NL-6
BEDIENING ....NL-8
NUTTIGE FUNCTIE ....NL-10
VERZORGING EN ONDERHOUD ....NL-12
RICHTLIJNEN VOOR VERVANGING .....NL-14
Bedankt voor de aankoop van deze SHARP
Luchtreiniger. Lees deze handleiding zorgvuldig.
Alvorens u dit product gebruikt, dient u deze sectie goed te lezen: "Belangrijke veiligheidsinstructies"
Nadat u de handleiding gelezen hebt, bewaart u deze op een handige plek zodat u deze in de toekomst kunt raadplegen.
Ter referentie: we raden u aan deze handleiding te bewaren op een plek waar u deze te allen tijde kunt gebruiken.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Bij het gebruik van elektrische apparaten dient u altijd enkele fundamentele veiligheids-voorschriften in acht te nemen, waaronder:
WAARSCHUWING - Om het gevaar voor een elektrische schok, brand of lichamelijk letsel te voorkomen:
- Lees alle instructies goed door voordat u de unit in gebruik neemt.
- Gebruik uitsluitend een stopcontact van 220 \~ -240 volt.
- Gebruik de unit niet als het netsnoer of de stekker beschadigd is of als de aansluiting op het stopcontact loszit.
- Stof de stekker regelmatig af.
- Steek geen vingers of vreemde voorwerpen in de luchtinlaat of luchtuitlaat.
- Houd bij het verwijderen van het netsnoer altijd de stekker vast en trek nooit aan het snoer.
Anders kunnen elektrische schokken of brand het gevolg zijn.
- Beschadig het stroomsnoer niet, dit kan leiden tot elektrische schokken, warmteophoping of brand.
- Hanteer de stekker niet met natte handen.
- Gebruik deze luchtreiniger niet in de buurt van gastoestellen of een open haard.
- Trek de stekker uit het stopcontact voordat u het apparaat schoonmaakt en als het apparaat niet in gebruik is.
Elektrische schokken door slechte isolatie en/of brand door kortsluiting kunnen het gevolg zijn.
- Trek de stekker uit het stopcontact wanneer u de unit schoonmaakt of niet gebruikt. Anders kan kortsluiting met elektrische schokken of brand het gevolg zijn.
- Als het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, zijn onderhoudsvertegenwoordiger, een door Sharp erkend servicecentrum of een andere bevoegde persoon om alle mogelijke risico's uit te sluiten.
- Gebruik de luchtreiniger niet wanneer u insekticiden spuit of in kamers waar oliebestanddelen, wierook, vonken van brandende sigaretten of chemische dampen in de lucht aanwezig zijn of in uiterst vochtige omstandigheden, zoals in badkamers.
- Wees voorzichtig bij het schoonmaken van de unit. Reinigingsmiddelen kunnen de buitenkant beschadigen.
- Onderhoud aan deze luchtreiniger mag alleen door Sharp erkend onderhoudspersoneel worden uitgevoerd. Neem in geval van problemen of voor afstelling of reparatie contact op met het dichtstbijzijnde servicecenter.
- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, zolang ze onder toezicht staan of zijn geïnstrueerd over het gebruik van het apparaat op een veilige manier en op de hoogte zijn van het gevaar tijdens het gebruik. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
OPMERKING - Verstoring van de radio- of televisieontvangst
Als deze luchtreiniger de radio- of televisieontvangst verstoort, probeer deze storing dan op te lossen met een of meer van de volgende maatregelen:
- Verander de plaats of oriëntatie van de ontvangstantenne.
- Vergroot de afstand tussen de luchtreiniger en de ontvangstantenne.
- Sluit de luchtreiniger aan op een stopcontact in een andere stroomgroep dan die waarop de radio of televisie is aangesloten.
- Raadpleeg de leverancier of een ervaren radio- of televisietechnicus.
VOORZORGSMAATREGELEN VOOR GEBRUIK
- Blokkeer de luchtinlaat en/of luchtuitlaat niet.
- Gebruik de unit niet in de buurt van of boven hete voorwerpen, zoals een kachel of oven, noch op plaatsen waar deze aan stoom kan worden blootgesteld.
- Leg de unit niet plat neer tijdens het gebruik.
- Gebruik altijd het handvat aan de achterzijde van de unit als u deze verplaatst.
- Gebruik het apparaat niet zonder fi Iters.
- De HEPA-fi Iter en de geurfi Iter kunnen niet worden gewassen of opnieuw worden gebruikt.
De filter gaat er niet beter door werken, en bovendien veroorzaakt het een risico op elektrische schokken en slecht functioneren. - Kijk niet rechtstreeks in het UV-licht. Het UV-licht voldoet aan de IEC-normen (62471).

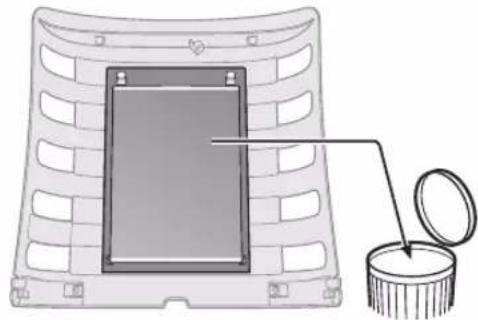

VOORZORGSMAATREGELEN VOOR HET KLEEFBLAD
- Ga voorzichtig om met het kleefblad. Voorkom dat kinderen of huisdieren het kleverige oppervlak raken.
- Als de lijm op handen of kleding plakt, was de handen of kleiding dan snel en zorgvuldig met zeep en water, nadat u het het materiaal verwijderd hebt met behulp van bakolie.
- Stof- en vuilophoping op het blad kan de eff ectiviteit van het kleefblad verminderen.
- Als er geen muggen worden gevangen met het kleefblad, verander dan de locatie van de unit.
- Gooi het kleefblad weg als afval in overeenstemming met alle plaatselijke wet- en regelgeving.
- Dit is een volledig veilig lijmproduct. Geen giftige ingrediënten.
RICHTLIJNEN VOOR INSTALLATIE
- Bewaar bij het gebruik van de unit afstand ten opzichte van apparatuur die gebruikmaakt van elektrische golven, zoals televisie- en radiotoestellen, om interferentie te voorkomen.
- Vermijd het gebruik op plaatsen waar meubels, gordijnen of andere voorwerpen in contact kunnen komen met de luchtin- en/of de luchtuitlaat.
- Vermijd het gebruik op plaatsen waar de luchtreiniger wordt blootgesteld aan condens of grote temperatuursschommelingen. Goede omstandigheden zijn plaatsen waar de kamertemperatuur tussen 0 - 35°C is.
- Plaats de luchtreiniger op een vlakke en stabiele ondergrond en zorg dat een goede
luchtcirculatie mogelijk is.
Wanneer de luchtreiniger op een dik tapijt of vloerkleed staat, kan het toestel een beetje gaan trillen.
- Vermijd plaatsen waar een vette of olieachtige rook kan voorkomen.
Anders kan de buitenkant van de luchtreiniger barsten.
- De stofverzamelingsfunctie van de unit is zelfs eff ectief als de afstand tussen de unit en de wand beperkt is. De omringende wanden en vloer kunnen vuil worden. Plaats de unit op afstand van de wand. De wand direct achter de luchtuitlaat kan na verloop van tijd vuil worden. Als u de unit gedurende langere tijd op dezelfde plaats gebruikt, reinig dan regelmatig de omringende wanden.

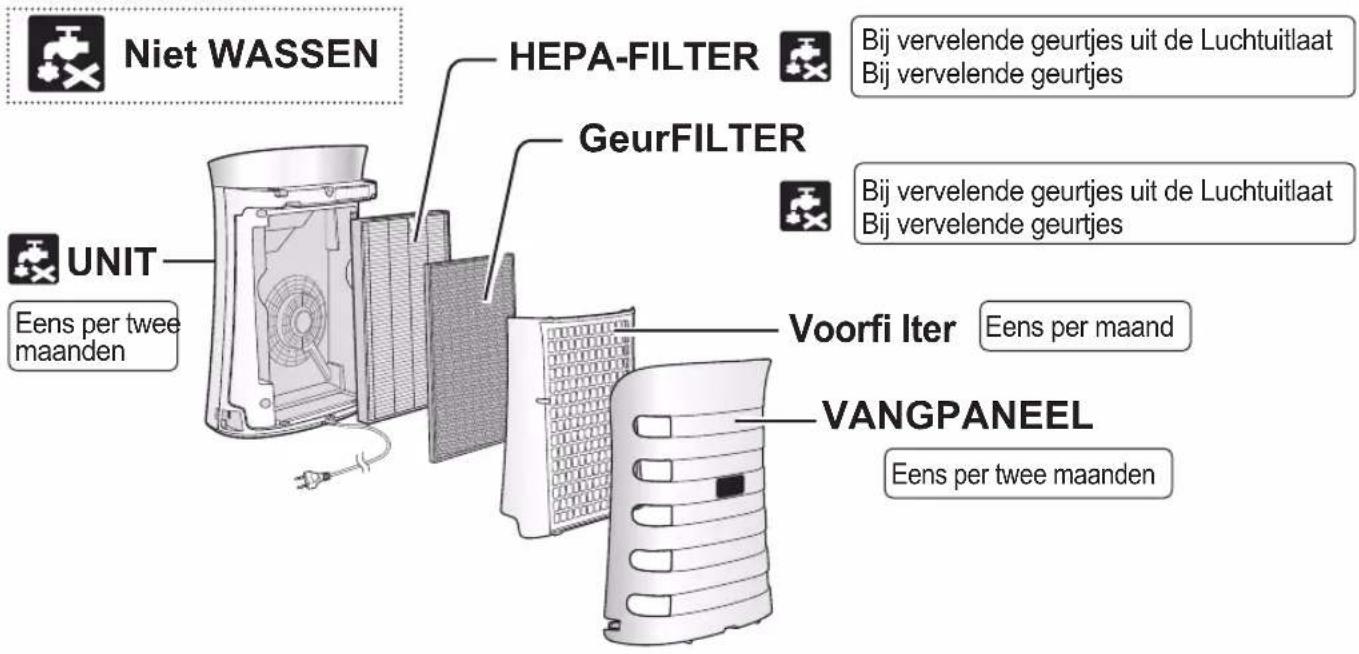

RICHTLIJNEN VOOR GEBRUIK VAN DE FILTERS
- Volg de in deze gebruiksaanwijzing vermelde instructies om de filters op de juiste wijze te behandelen en reinigen.

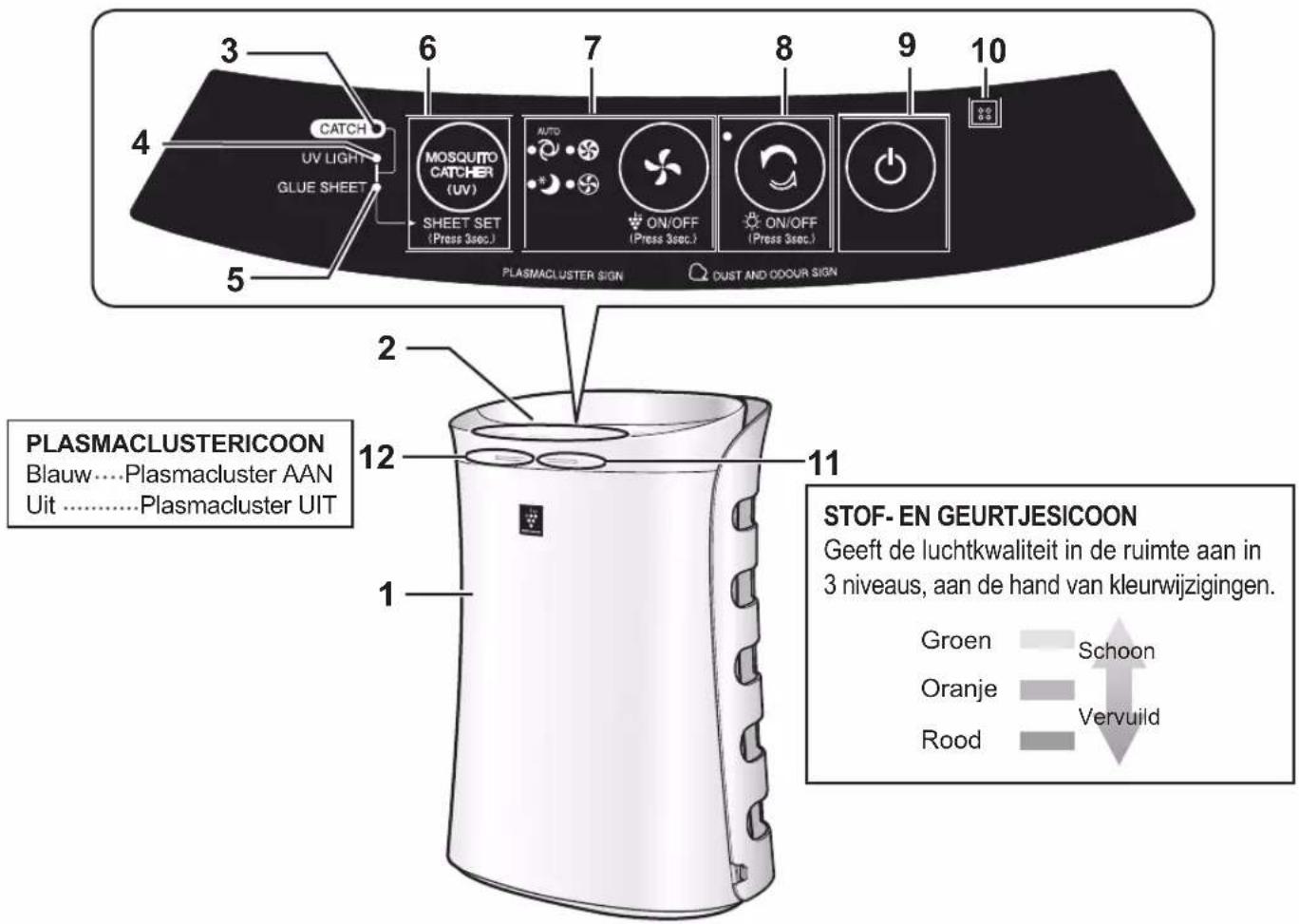

NAMEN VAN DE ONDERDELEN
VOORZIJDE
| 1 | Hoofdunit | 7 | MODE-knop, indicatielampje (groen)(3 sec. indrukken) Plasmaclusterion AAN/UIT-knop |
| 2 | Luchtuitlaat | 8 | Knop CLEAN ION SHOWER, indicatielampje(groen)(3 sec. indrukken) Lamp AAN/UIT-knop |
| 3 | VANG-lamp (blauw) | ||
| 4 | UV-LICHT (blauw) | 9 | STROOM AAN/UIT-knop |
| 5 | KLEEFBLAD-lamp (blauw) | 10 | Geursensor |
| 6 | MUGGENVANGER-knop(3 sec. indrukken)Knop BLAD INGESTELD | 11 | STOF- EN GEURTJESICOON |
| 12 | PLASMACLUSTERICOON |

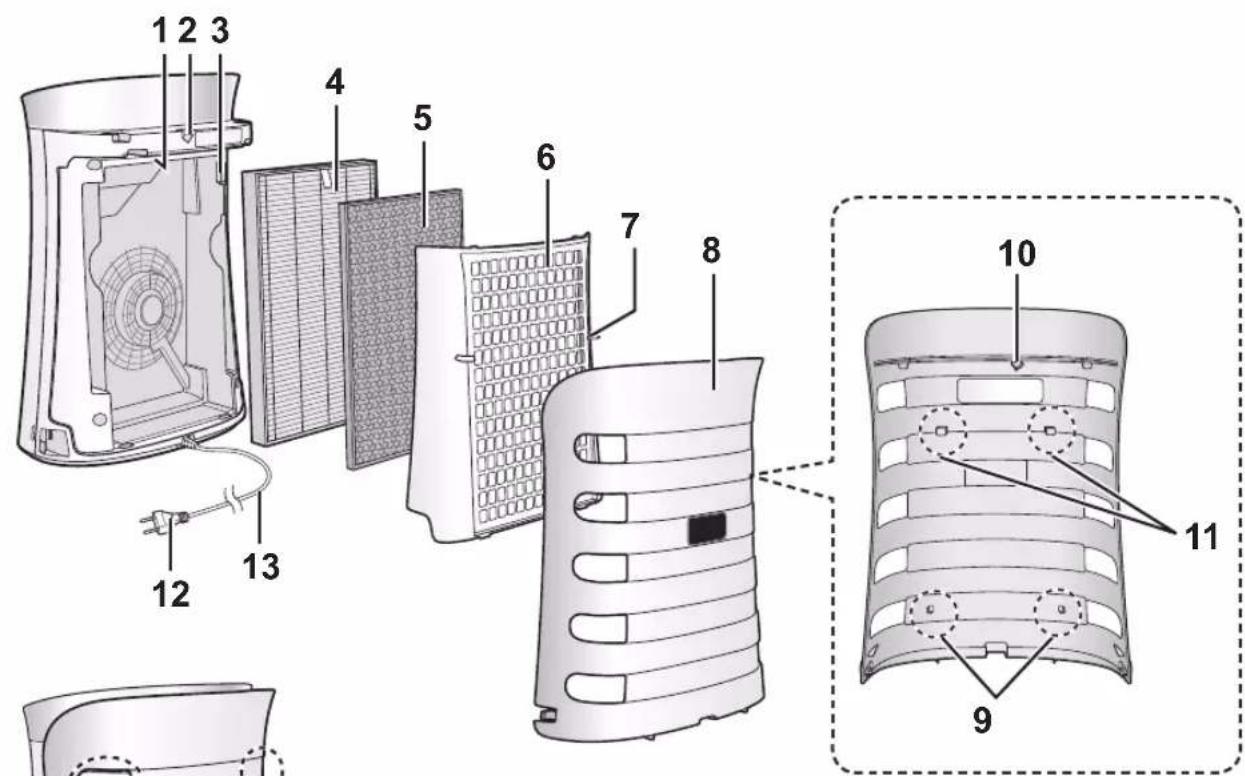

Achterzijde
- Kleefblad Bedieningshandleiding
X 3 SETS
| 1 | UV-licht | 9 | Onderste haken |
| 2 | Magneetsensor | 10 | Magneet |
| 3 | Stofsensor/stofsensordfi Iter | 11 | Bovenste haken |
| 4 | HEPA-fi Iter | 12 | Power Plug |
| 5 | Geurfi Iter | 13 | Netsnoer |
| 6 | Voorfi Iter | 14 | Handgrepen |
| 7 | Lipjes voorfi Iter | 15 | Kleefblad |
| 8 | Vangpaneel |
FILTER- EN KLEEFBLADINSTALLATIE
Om de kwaliteit van de fi Iter en het kleefblad te waarborgen, is deze verpakt in een plastic zak, die in de unit is geplaatst. Verwijder de fi Iters en het kleefblad uit de zakken voordat u het apparaat gebruikt.

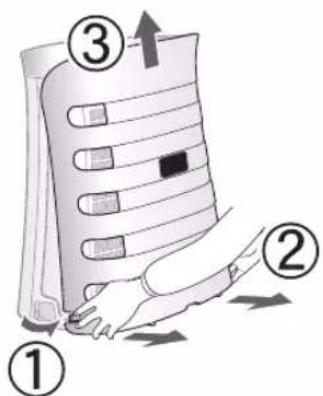

1 Verwijder het vangpaneel uit het onderste gedeelte.

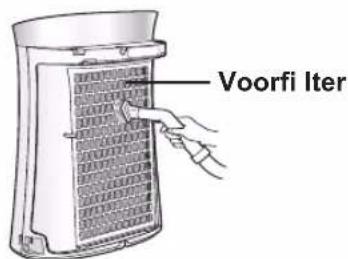

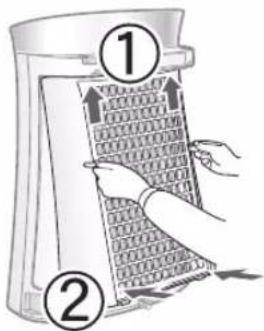

2 Pak de lipjes van de Voorfilter vast, til dit op en verwijder het vanuit onderen.

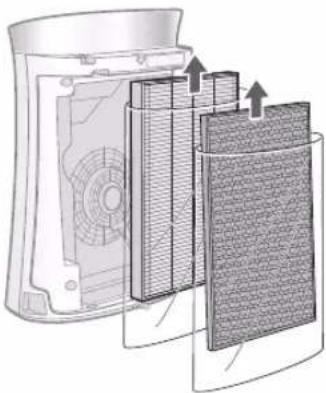

3 Haal de fi Iter uit de plastic zak.

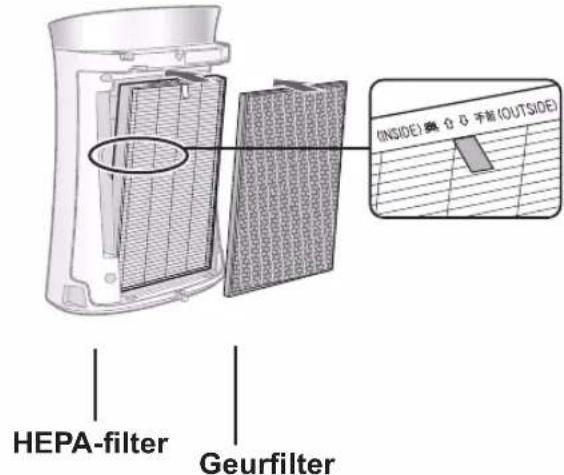

4 Plaats de fi Iter in de hoofdunit.
5 Pak de lipjes van de Voorfilter vast en plaats dit terug vanuit het boven terug.
6 Haal het kleefblad uit de plastic zak.
- Houd het extra kleefblad verwijderd van direct zonlicht en leg het plat neer met de kleverige kant omhoog.
7 Hang het kleefblad aan de bovenste haken en steek het vervolgens in de onderste haken.
8 Verwijder de beschermende folie langzaam vanuit de hoek van het kleefblad.
• Gooi de beschermende folie weg bij het huisvuil.
- Zorg ervoor dat de onderkant op de juiste wijze in de onderste haken gestoken is.
Let op dat kleefblad niet blijft plakken aan uw haar of kleding.
9 Plaats het vangpaneel terug op de hoofdunit.

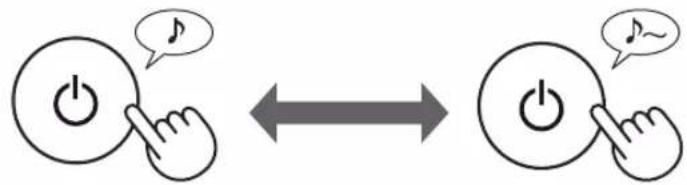

LUCHT REINIGEN
START
- Kies de gewenste ventilatorsnelheid.
- Tenzij het stroomsnoer is losgekoppeld, begint de bediening in het vorige programma waarin hij is gebruikt.
REINIGEN DOOR IONENDOUCHE
Laat plasmaclusterionen met hoge dichtheid vrijkomen en voert gedurende 60 minuten een sterke luchtstroom af.
START
- Als plasmaclusterionen UIT staat, worden er geen plasmaclusterionen afgegeven.
- Als de bediening voltooid is, keer de unit terug naar het vorige bedieningsprogramma.
Het is mogelijk om vanuit dit programma tijdens het gebruik over te schakelen naar een ander programma of om uit te schakelen.
VENTILATORSNELHEID
OPMERKING
AUTOMATISCH
- De ventilatorsnelheid wordt automatisch geschakeld, afhankelijk van de hoeveelheid onzuiverheden in de lucht. De sensoren detecteren onzuiverheden voor een effi ciënte luchtzuivering.
SLAAP
- De unit functioneert zeer stil en de ventilatorsnelheid wordt automatisch aangepast afhankelijk van de hoeveelheid onzuiverheden in de lucht.
De helderheid van de volgende lampen wordt gedimd. VANG-lamp/UV-licht/KLEEFBLAD-lamp/UV-licht aan de achterzijde.
STOF- EN GEURTEJS/PLASMACLUSTER-ICOON gaan automatisch uit.
Hoewel het indicatorlampje uit is, worden toch plasmaclusterionen afgegeven aan de lucht, tenzij plasmaclusterion is uitgeschakeld door op te drukken.
ON/OFF
MUGGENVANGER
Gebruik deze functie om muggen te vangen.
De muggenvangfunctie (VANG-lamp) schakelt in als zowel het UV-licht als het KLEEFBLAD juist werken.
Selecteer de Max-modus om eff ectiever muggen te vangen.
Hoe hoger het luchtvolume, hoe gemakkelijker het wordt om muggen te vangen.
VANG-lamp
Als het UV-LICHT en de KLEEFBLAD-lamp aan zijn, dan is de VANG-lamp ingeschakeld.
Als het UV-LICHT uit is of als de KLEEFBLAD-lamp knippert, dan is de VANG-lamp uitgeschakeld.
UV-LICHT
Als u op de Muggenvangerknop druk, gaat het UV-LICHT aan en omgekeerd.
UV-LICHT
O uit
Als het vangpaneel afgenomen wordt, dan wordt het UV-licht automatisch uitgeschakeld door de magneetsensor. Controleer of het vangpaneel op de juiste manier bevestigd is.
UV-LICHT
Als het UV-LICHT knippert, dan is er een defect aan het UV-licht. Neem contact op met een door Sharp erkend servicecentrum.
KLEEFBLAD-lamp


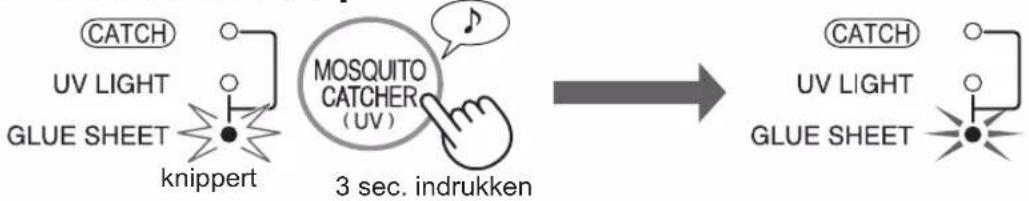

- Een knipperend kleefblad-lamp geeft aan dat het kleefblad aan vervanging toe is.
① Vervang het kleefblad door een nieuw exemplaar. (Zie NL-15)
② Druk gedurende 3 seconden op de Muggenvanger-knop.
③ De kleefblad-lamp gaat van knipperen naar voortdurend branden.
- De KLEEFBLAD-lamp knippert ca. 2 maanden (24 uur x 60 dagen) nadat u de Muggenvanger-knop gedurende 3 seconden hebt ingedrukt.
- Als u het product voor het eerst gebruikt, knippert de KLEEFBLAD-lamp standaard nadat u de stekker in het stopcontact hebt gestoken en de unit hebt ingeschakeld. Installeer het kleefblad op het vangpaneel (zie NL-7), druk vervolgens gedurende 3 seconden op de Muggenvanger-knop.
- Wij raden u aan om deze luchtreiniger zo veel mogelijk te laten werken om de functie ervan te maximaliseren. Schakel deze alleen uit voor het vervangen van de fi Iter en het kleefblad.

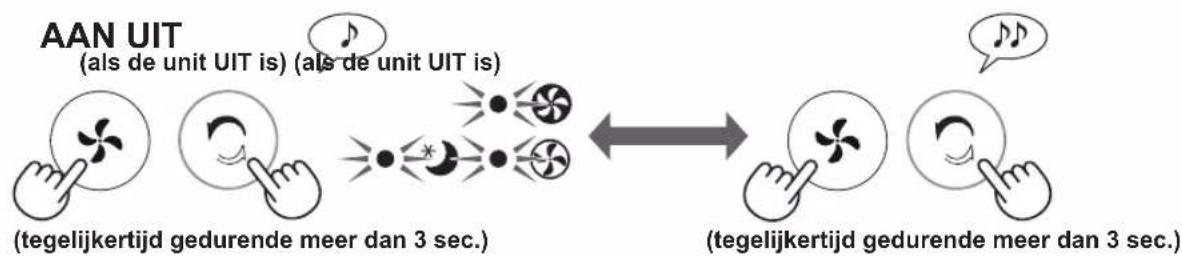

BESTURING LAMPJES
U kunt instellen dat het STOF- EN GEURTJES/ PLASMACLUSTER-ICOON UIT gaat als het LAMPJE te fel brandt.
De helderheid van de volgende lampen wordt gedimd.
VANG-lamp/UV-licht/KLEEFBLAD-lamp/UV-licht aan de achterzijde.
- Als de unit zijn werk hervat, hervat de LAMPJESBESTURING de instelling die actief was voordat de unit uitgeschakeld werd.
- De Lampjesbesturing is beschikbaar in de Slaapmodus.
Als plasmclusterion AAN staat, gaat het PLASMACLUSTERICOON aan. (blauw)
(in werking)

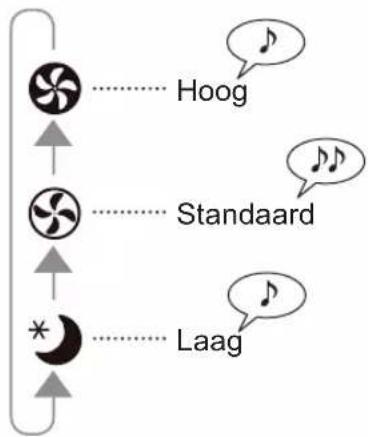

Stel in op "Laag" als het STOF- EN GEURTJESICOON constant rood is om de gevoeligheid te verminderen. Stel in op "Hoog" als het STOF- EN GEURTJESICOON constant groen is om de gevoeligheid te vergroten.
(als de unit UIT is)
1
meer dan 3 sec.
2
Selecteer de detectiegevoeligheid van de sensor.
3
OPMERKING
- Als de AAN/UIT-knop voor de stroom niet binnen 8 seconden wordt ingedrukt na het aanpassen van de sensorgevoeligheid, wordt de instelling automatisch opgeslagen.
- De ingestelde sensorgevoeligheid wordt opgeslagen, zelfs als de unit is losgekoppeld van de stroom.
Als het stroomsnoer van de unit is losgekoppeld of als er een stroomstoring is, hervat de unit de werking met vorige instellingen zodra er stroom is.
Als de 📋, lampjes gedurende 10 seconden aan gaan, is de instelling voltooid.
VERZORGING EN ONDERHOUD
Om zeker te zijn van optimale prestaties van de luchtreiniger, moet de unit regelmatig worden schoongemaakt, inclusief de fi Iter.
Maakt u de eenheid schoon, trek dan eerst de stekker uit het stopcontact en hanteer de stekker nooit met natte handen.
Voorfi Iter
Verwijder voorzichtig al het stof van het voorfilterpaneel met het borstelhulpstuk van een stofzuiger of een vergelijkbaar gereedschap.
VOORZICHTIG
Oefen niet te veel druk uit als u het voorfi Iter schoon veegt.
OPMERKING
Voorfi Iter
Hardnekkig vuil verwijderen
- Voeg een kleine hoeveelheid keukenreiniger toe aan water en laat gedurende ongeveer 10 minuten weken.
- Spoel de keukenreiniger weg met schoon water.
- Laat de fi Iter volledig drogen in een goed geventileerde ruimte.
VANGPANEEL
Verwijder de kleefblad- en Muggenbak en verwijder vervolgens voorzichtig het stof van het vangpaneel met het borstelhulpstuk van een stofzuiger of een vergelijkbaar gereedschap.
VOORZICHTIG
Oefen niet te veel druk uit als u het vangpaneel schoonveegt.
FILTERS
HEPA-fi Iter
Verwijder voorzichtig het stof van de HEPA-fi Iter en de geurfi Iter met het borstelhulpstuk van een stofzuiger of een vergelijkbaar gereedschap.
Label
Niet WASSEN met water en niet laten DROGEN in de zon. De fi Iters zijn breekbaar, dus pas niet te veel druk toe.
- HEPA-fi Iter
Voer het onderhoud alleen uit aan de zijde waar het label zit. Maak de andere zijde niet schoon, anders kan de fi Iter beschadigd raken.
- Geurfi Iter
Het onderhoud mag aan beide zijden uitgevoerd worden.
UNIT
Veeg deze af met een droge, zachte doek
Voor hardnekkige vlekken of vuil, gebruikt u een zachte doek die in warm water is gedoopt.
VOORZICHTIG
-Gebruik geen vluchtige vloeistoff en
Benzine, verfverdunner, schuurpoeder etc. kunnen het oppervlak beschadigen.
-Gebruik geen schoonmaakmiddelen
De ingrediënten van schoonmaakmiddelen kunnen de unit beschadigen.
SENSOREN
Stofsensor
- Verwijder het vangpaneel.
- Verwijder de Voorfi Iter.
- Verwijder de Stofsensorfi Iter.
- Bij overmatig vuil: reinigen met water en grondig drogen.
Geursensor
Verwijder voorzichtig al het stof van de geursensor met het borstelhulpstuk van een stofzuiger of een een vergelijkbaar gereedschap.
FILTERS
Moment van vervanging bepalen Na ongeveer 10 jaar gebruik
Filters kunnen niet worden gewassen of opnieuw worden gebruikt
De fi Iterlevensduur en vervangingstijd zijn gebaseerd op de voorwaarde dat er 5 sigaretten per dag worden gerookt, en waarbij de kracht van stof- en geurverzameling verminderd is met de helft van die van een nieuw fi Iter.
De levensduur van de fi Iter hangt af van de omgeving, het gebruik en de locatie van de unit. Wij bevelen aan om de fi Iter vaker te vervangen als de luchtreiniger wordt gebruikt in omstandigheden die signifi cant zwaarder zijn dan normaal huishoudelijk gebruik.
DE FILTER VERVANGEN
Filtervervanging
Model: UZ-PM5HF
• HEPA-fi iter : 1 stuks
Zie pagina NL-6 voor aanwijzingen over de installatie van een vervangend fi Iter.
- Neem a.u.b. contact op met uw dealer voor de aankoop van een vervangende fi liter.
- Gebruik alleen fi Iters die ontworpen zijn voor dit product.
Afvalverwerking van fi Iters
Bied de gebruikte fi Iter als afval aan in overeenstemming met alle plaatselijke wet- en regelgeving
HEPA-fi Itermaterialen:
Geurfi Itermaterialen:
-Filter: polypropyleen
•Polypropyleen, polyester, actieve kool
•Frame : polyester
Kleefblad
Moment van vervanging bepalen Als de KLEEFBLAD-lamp knippert.
Model: UZ-PM5ST
Vervang het kleefblad in overeenstemming met de bedieningshandleiding bij het vervangen-de kleefblad.
Wees voorzichtig bij het weggooien van het gebruikte kleefblad.
Raak het kleverige oppervlak niet aan.
Steek na de vervanging de stekker in het stopcontact en druk op de AAN/UIT-knop. Druk vervolgens gedurende 3 seconden op de MUGGENVANGERKNOP (UV).
De KLEEFBLAD-lamp knippert ca. 2 maanden (24 uur x 60 dagen) nadat u de stekker in het stopcontact hebt gestoken.
De vervangingsinterval bedraagt ongeveer 2 maanden, maar dit kan te snel zijn afhankelijk van de omgeving.
Controleer het Kleefl blad regelmatig.
- Neem a.u.b. contact op met uw dealer voor de aankoop van een vervangend kleefblad.
- Gebruik alleen een kleefblad dat ontworpen is voor dit product.
Weggooien van het kleefblad
Bied het gebruikte kleefblad als afval aan in overeenstemming met alle plaatselijke wet- en regelgeving.
Kleefbladmaterialen:
• Lijm: acrylcopolymeer
- Folie: papier
• Basisblad: polycarbonaat
PROBLEEMOPLOSSING
Lees de onderstaande tabel voordat u contact opneemt met een reparateur. Een probleem duidt niet altijd op een defect.
| PROBLEEM OPLOSSING | (geen defect) |
| Geuren en rook worden niet verwijderd. | Reinig of vervang de fi Iters als deze erg vuil lijken.(Zie NL-13, NL-14) |
| Het STOF- EN GEURTJESICOON licht groen op hoewel de lucht niet schoon is. | Mogelijk was de lucht niet schoon op het moment waarop de stekker in het stopcontact werd gestoken.Trek de stekker uit het stopcontact, wacht ongeveer een minuut en steek de stekker weer in het stopcontact. |
| Het STOF- EN GEURTJESICOON licht oranje of rood op hoewel de lucht schoon is. | De werking van de sensoren wordt beïnvloed als de geursensor en stofsensorfi Iter vuil of verstopt zijn. Reinig de geursensor en de stofsensorfi Iter voorzichtig. (Zie NL-13). |
| Er komt een kloppend of tikkend geluid uit de unit. | Wanneer de unit plasmclusterionen produceert, kan er een zacht kloppend of tikkend geluid hoorbaar zijn. |
| De uitgestoten lucht heeft een geur. | Controleer of de fi Iters erg vuil zijn.Reinig of vervang de fi Iters.Plasmacluster-luchtreinigers geven een zeer kleine hoeveelheid ozon af die de geur kunnen veroorzaken. De hoeveelheid uitgestoten ozon ligt ruim onder het veiligheidsniveau. |
| De unit werkt niet correct als er een sigarettenlucht hangt. | Staat de unit op een plaats waar de sigarettenrook moeilijk waar te nemen is?Zit er stof in de openingen van de stofsensorfi Iter of is dit verstopt?(Maak dan de fi Iter schoon.) (Zie NL-13) |
| Het STOF- EN GEURTJESICOON is uitgeschakeld. | Controleer of de modus "Lampjes UIT" geselecteerd is.Druk gedurende 3 seconden op om het lampje aan te doen. (Zie NL-10)Controleer of de SLAAP-modus is geselecteerd.Het STOF- EN GEURTJES/PLASMACLUSTERICOON worden automatisch uitgeschakeld nadat de SLAAP-modus is geselecteerd. |
| Het STOF- EN GEURTJESICOON verandert regelmatig van kleur. | Het STOF- EN GEURTJESICOON verandert automatisch van kleur wanneer deze onzuiverheden in de lucht waarnemen.De detectiegevoeligheid van de sensor kan lager ingesteld worden. (Zie NL-11) |
| De vanglamp is uitgeschakeld. | Controleer of de volgende 2 lampen aan zijn.UV-LICHT brandt blauw.KLEEFBLAD-lamp brandt blauw.Als het UV-LICHT uit is of als de KLEEFBLAD-lamp knippert, dan gaat de VANG-lamp niet aan. |
| Het UV-LICHT is uitgeschakeld. | Deze lamp is de indicator van het UV-licht aan de achterkant.Als het vangpaneel van de unit afgehaald wordt of niet juist geplaatst is, wordt het UV-licht automatisch uitgeschakeld door de magneetsensor. Controleer of het vangpaneel op de juiste manier bevestigd is. |
| UV-LICHT knippert. | Het UV-licht is defect. Neem contact op met een door Sharp erkend servicecentrum. |
| PROBLEEM | OPLOSSING (geen defect) |
| KLEEFBLAD-lamp knippert | Het kleefblad is aan vervanging toe.Vervang het kleefblad door een nieuw exemplaar.Druk vervolgens gedurende 3 seconden op de Muggenvanger-knop. |
| Er worden geen muggen gevangen op het Kleeflblad. | •Staan ramen of deuren niet open?•Hebt u de unit op een plek gezet waar het waait, zoals in de buurt van een airco of ventilator?⇒ Zet de unit op een andere plek. |
| Als de lijm op uw kleding, uw huid, de vloer, etc. terechtkomt. | •Wegvegen met bakolie, dan met zeep en water wassen. |
| SLAAP-lamp knippert. | •Ventilatormotorfout. Zet de unit UIT. Wacht een minuut en zet de unit dan weer AAN. |
SPECIFICATIES
| Stroomvoorziening 220-240 V 50-60 Hz | ||||
| Ventilator-snelheid bediening | Ventilatorsnelheid MAX MED SLAAP | *1 | ||
| Nominaal vermogen (W) 51 17 4,0~6,0 | ||||
| Luchtstroom ( m^3 /uur) 306 186 48~90 | ||||
| Aanbevolen grootte van de ruimte ( m^2 )*2 | ~40 | |||
| Plasmaclusterionen met hoge dichtheid aanbevolen grootte van de ruimte ( m^2 )*3 | ~23 | |||
| Snoerlengte (m) 2,0 | ||||
| Afmetingen (mm) 394 (B) × 281 (D) × 540 (H) | ||||
| Gewicht (kg) 6,1 | ||||
*1 De ventilatorsnelheid wordt automatisch geschakeld, afhankelijk van de hoeveelheid onzuiverheden in de lucht.
*2 Grootte van een ruimte geldt voor een luchtreiniger die met maximale ventilatorsnelheid wordt gebruikt.
- Dit geeft aan over welke oppervlakte stofdeeltjes kunnen worden verwijderd in 30 minuten (JEM1467).
*3 Grootte van een ruimte waarin ongeveer 7000 ionen per kubieke meter kunnen worden gemeten in het midden van de ruimte (op een hoogte van ongeveer 1,2 meter vanaf de vloer) als het product naast de muur wordt geplaatst en met een GEMIDDELDE ventilatorsnelheid draait.
Stand-by stroomverbruik
Voor het voeden van de elektrische circuits terwijl de stekker in het stopcontact zit, verbruikt deze luchtreiniger in stand-by ongeveer 1,0W.
Trek de stekker uit het stopcontact om energie te besparen wanneer u de lucht-reiniger niet gebruikt.
Let op: Uw product is van dit symbool voorzien. Dit betekent dat afgedankte elektrische en elektronische apparatuur niet samen met het normale huisafval mogen worden weggegooid. Er bestaat een afzonderlijk inzamelingssysteem voor deze producten.
A. Informatie over afvalverwijdering voor gebruikers (particuliere huishoudens)
1. In de Europese Unie
GOOI DIT APPARAAT NIET MET HET NORMALE HUISAFVAL WEG EN VERBRAND HET OOK NIET IN DE KACHEL.
Afgedankte elektrische en elektronische apparatuur moet GESCHEIDEN worden ingezameld en behandeld conform de plaatselijke wetgeving.
Gescheiden inzameling stimuleert een milieuvriendelijke verwerking, recycling van materialen en beperkt de defi nitieve verwijdering van afval. ONJUISTE VERWIJDERING kan vanwege bepaalde substanties schadelijk zijn voor de gezondheid en het milieu! Breng GEBRUIKTE APPARATUUR naar een plaatselijk, meestal gemeentelijke, inzamelpunt, indien mogelijk.
Als u twijfels hebt over de verwijdering, neem dan contact op met de lokale autoriteiten en vraag naar de juiste verwijderingsmethode.
ALLEEN VOOR GEBRUIKERS IN DE EUROPESE UNIE EN ENKELE ANDERE LAN-DEN; BIJVOORBEELD NOORWEGEN EN ZWITSERLAND: U bent wettelijk verplicht deel te nemen aan gescheiden inzameling.
Het bovenstaande symbool staat op elektrische en elektronische apparatuur (of de verpakking) om gebruikers hieraan te herinneren.
Gebruikers uit PARTICULIERE HUISHOUDENS zijn verplicht gebruik te maken van bestaande inzamelingsinrichtingen voor gebruikte apparatuur. Retourneren is gratis.
Als de apparatuur gebruikt is voor ZAKELIJKE DOELEINDEN, neem dan contact op met uw SHARP-dealer die u zal informeren over de terugname. Het kan zijn dat u een bijdrage voor de terugname moet betalen. Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt. Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten.
2. In andere landen buiten de Europese Unie
Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.
Voor Zwitserland: U kunt afgedankte elektrische en elektronische apparatuur kosteloos bij de distributeur inleveren, zelfs als u geen nieuw product koopt. Aanvullende inzamelings-inrichtingen zijn vermeld op de startpagina van www.swico.ch of www.sens.ch.
B. Informatie over afvalverwijdering voor bedrijven.
1. In de Europese Unie
Als u het product voor zakelijke doeleinden heeft gebruikt en als u dit wilt weggooien:
Neem contact op met uw SHARP-dealer die u inlichtingen verschaft over de terugname van het product. Het kan zijn dat u een bijdrage voor de terugname en recycling moet betalen.
Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt.
Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten.
2. In andere landen buiten de Europese Unie
Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.
