UAPM50EB - Luftreiniger SHARP - Kostenlose Bedienungsanleitung

Produkttyp	Luftreiniger mit Mückenfalle
Marke	Sharp
Modell	UAPM50EB
Reinigungstechnologie	Plasmacluster (positive und negative Ionen)
HEPA-Filter	Fängt 99,97 % der Partikel bis 0,3 Mikrometer
Deodorierfilter	Absorbiert Haushaltsgerüche (waschbar)
Vorfilter	Fängt grobe Partikel (waschbar)
Mückenfalle	UV-Lampe + Klebefolie (ohne Insektizid)
UV-Lampe	Lockt Mücken an (blau)
Klebefolie	Modell UZ-PM5ST, Austausch etwa alle 2 Monate
Sensoren	Staub und Geruch
Schlafmodus (Sleep)	Leiser Betrieb, Kontrollleuchten aus
Saubere Ionendusche	Freisetzung hochdichter Ionen für 60 Minuten
Lüftungsgeschwindigkeit	Auto, Max, Med, Sleep (Schlaf)
Nennleistung (max)	51 W
Luftdurchsatz (max)	306 m³/h
Empfohlene Fläche	Bis zu 40 m² (Reinigung); bis zu 23 m² (hochdichte Ionen)
Stromversorgung	220-240 V, 50/60 Hz
Abmessungen (B x T x H)	394 x 281 x 540 mm
Gewicht	6,1 kg
Kabellänge	2,0 m
Filterlebensdauer	Etwa 10 Jahre (je nach Nutzungsbedingungen)
Ersatzfilter	UZ-PM5HF (HEPA + Deo)
Stromverbrauch im Standby	1,0 W
Sicherheit	Automatische Abschaltung der UV-Lampe bei entferntem Fangpanel

Häufig gestellte Fragen - UAPM50EB SHARP

Wie installiere ich die Klebefolie?

Entfernen Sie das Fangpanel, hängen Sie die Klebefolie an die oberen Haken und führen Sie sie dann in die unteren Haken ein. Ziehen Sie die Schutzfolie langsam von einer Ecke ab. Setzen Sie das Panel wieder ein.

Wie verwende ich die Mückenfalle?

Drücken Sie die Taste MOSQUITO CATCHER 3 Sekunden lang, um die UV-Lampe und die Klebefolie zu aktivieren. Verwenden Sie vorzugsweise den MAX-Modus für ein effektives Einfangen.

Wann sollte der HEPA-Filter ausgetauscht werden?

Der HEPA-Filter hat eine Lebensdauer von etwa 10 Jahren. Ersetzen Sie ihn früher, wenn der Geruch anhält oder die Leistung nachlässt. Verwenden Sie das Modell UZ-PM5HF.

Was tun, wenn die UV-Lampe blinkt?

Wenn die UV-Lampe blinkt, deutet dies auf eine Fehlfunktion hin. Wenden Sie sich zur Reparatur an ein autorisiertes Sharp-Servicecenter. Versuchen Sie nicht, sie selbst zu reparieren.

Wie reinige ich den Vorfilter?

Entfernen Sie den Vorfilter und saugen Sie den Staub vorsichtig ab. Bei starker Verschmutzung waschen Sie ihn mit etwas Küchenreiniger, spülen Sie ihn aus und trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen.

Wie funktioniert die Plasmacluster-Technologie?

Das System gibt eine ausgewogene Mischung aus positiven und negativen Ionen ab, ähnlich denen in der Natur, um die Luft zu reinigen, indem es Verunreinigungen neutralisiert.

Kann der Luftreiniger nachts verwendet werden?

Ja, verwenden Sie den SLEEP-Modus (Schlaf) für einen leisen Betrieb. Die Kontrollleuchten schalten sich automatisch aus, und die Mückenfangfunktion bleibt aktiv.

Was tun, wenn die Kontrollleuchten ausgehen?

Wenn die Kontrollleuchten STAUB- UND GERUCHSSIGNAL und PLASMACLUSTER aus sind, drücken Sie die Taste EIN/AUS (3 Sekunden gedrückt halten), um sie wieder einzuschalten. Im SLEEP-Modus schalten sie sich automatisch aus.

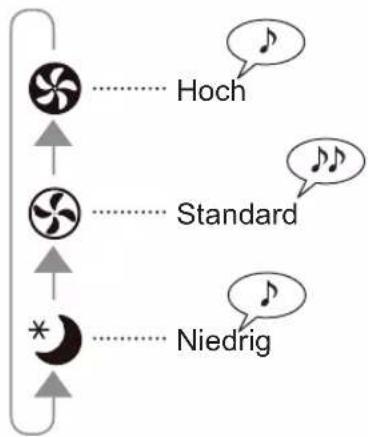

Wie stelle ich die Sensorempfindlichkeit ein?

Halten Sie bei ausgeschaltetem Gerät die Taste MODE länger als 3 Sekunden gedrückt. Verwenden Sie die Geschwindigkeitstasten, um Niedrig, Standard oder Hoch auszuwählen. Die Einstellung wird automatisch gespeichert.

Was tun, wenn keine Mücken gefangen werden?

Überprüfen Sie, ob Fenster und Türen geschlossen sind, und halten Sie das Gerät von Luftströmungen (Klimaanlage, Ventilator) fern. Ändern Sie gegebenenfalls den Standort des Geräts.

BEDIENUNGSANLEITUNG UAPM50EB SHARP

„Plasmacluster“ und „Device of a cluster of grapes“ sind Marken der Sharp Corporation.

* Die Zahl in dieser Technologiemarke ist die geschätzte Anzahl von Ionen, die sich in 1 cm ^3 Luft befinden, gemessen etwa in der Mitte eines Raumes bei einer entsprechenden „High-Density Plasmacluster 7000“-Bodenfläche (bei 1,2 m Höhe über dem Boden) und bei mittlerer Leistung im Luftreinigungsmodus, wenn ein Luftreiniger mit Hochdichte-Plasmacluster-Inonenerzeugung in der Nähe einer Wand platziert ist. Dieses Produkt ist mit einem Gerät ausgestattet, das dieser Kapazität entspricht.

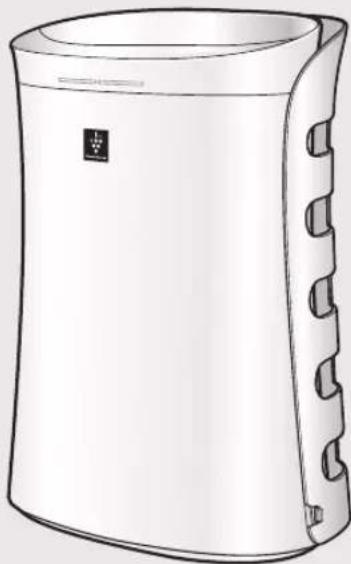

Frei stehender Typ

Luftreiniger mit Mückenfänger Bedienungsanleitung

Bitte lesen, bevor Sie Ihren neuen Luftreiniger benutzen

Der Luftreiniger saugt Raumluft durch den Lufteinzug ein, lässt diese durch einen Vorfilter, einen Deo-Filter und einen HEPA-Filter im Gerät strömen und gibt sie dann durch den Luftauslass wieder in den Raum ab. Der HEPA-Filter kann 99,97 % der Staubpartikel mit einer Mindestgröße von 0,3 Mikron, die den Filter passieren, entfernen.

Der Deofi Iter absorbiert schrittweise Gerüchte, während Sie den Filter passieren.

Einige der von dem Filter absorbierten Gerüche werden womöglich erst im Laufe der Zeit aufgespalten, was zu zusätzlichen Gerüchen führen kann. Je nach Einsatzbereich, besonders in geruchsintensiven Umgebungen im Vergleich zum Hausgebrauch, können die Gerüche schon früher verstärkt auftreten. Sollten die Gerüche bestehen bleiben, sollte der Filter gewechselt werden.

MERKMALE

Der Luftreiniger mit Mückenfänger schützt die Gesundheit Ihrer Familie, indem er Mücken fängt und die Luft mit Plasmacluster-Technologie reinigt.

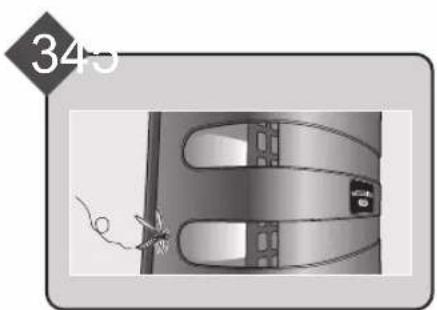

Fängt Mücken mit Material ohne Insektizid.

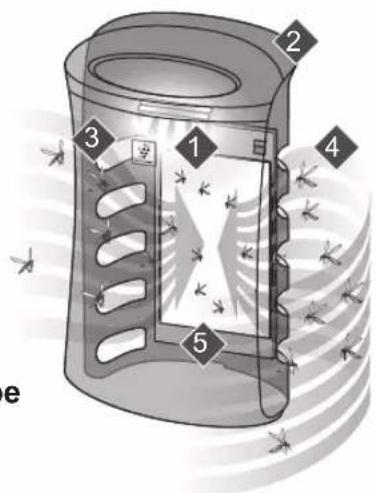

5 eff ektive Schritte*1 basierend auf Untersuchungsergebnissen über Mückenverhalten und durch die Verwendung der Luftreiniger-Funktion.
*1 In Zusammenarbeit mit dem Institut für Medizinische Forschung, Malaysia

UV-Licht zieht Mücken an

Verlockende „Schwarze“ Farbe

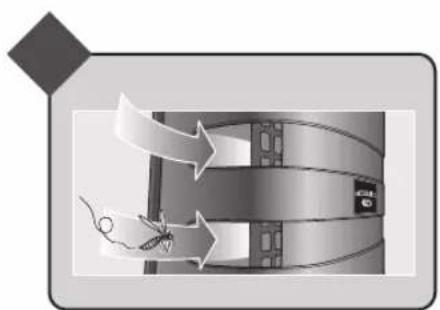

Ideales Eingangsdesign Starker Luftstrom und starkes Einsaugen

Der Plasmacluster reinigt die Luft, ähnlich wie die Natur, indem er ein Gleichgewicht zwischen ausgestoßenen positiven und negativen lonen herstellt.

Filtersystem

Fängt Staub auf*2

Der Vorfi Iter fängt Staub und andere große Partikel aus der Luft auf.

Verringert Gerüche

Der Deofi Iter absorbiert viele gewöhnliche Haushaltsgerüche.

Reduziert Pollen und Schimmel ^*2

Der HEPA-Filter fängt 99,97 % der Partikel mit einer Mindestgröße von 0,3 Mikronen auf.

*2 Wenn Luft das Filtersystem passiert.

INHALT

WICHTIGE SICHERHEITSANWEISUNGEN ....D-2

TEILENAMEN ....D-4

FILTER- UND KLEBEBLATT-EINBAU .....D-6

BETRIEB ....D-8

NÜTZLICHE FUNKTIONEN ......D-10

PFLEGE UND WARTUNG ....D-13

ERSATZ-RICHTLINIEN ....D-14

FEHLERBEHEBUNG ....D-16

TECHNISCHE ANGABEN ....D-17

Leiser Betrieb beim Fangen der Mücken zur Schlafenszeit

Wenn Sie den Schlafmodus aktivieren, läuft das Gerät leise, wobei das Plasmacluster-Symbol und das Staub- und Geruchssymbol ausgeschaltet sind und das UV-Licht weniger hell leuchtet, während die Mückenfänger-Funktion weiterhin

aktiviert ist.

Vielen Dank für den Kauf des Sharp-Luftreinigungsapparats. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch.

Vor der Verwendung dieses Produkts sollten Sie unbedingt folgendes Kapitel durchlesen: "Wichtige Sicherheitsanweisungen"

Bewahren Sie dieses Handbuch nach dem Lesen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.

Damit Sie jederzeit bequem darauf zugreifen können, sollten Sie dieses Handbuch an einem leicht zugänglichen Ort aufbewahren.

WICHTIGE SICHERHEITSANWEISUNGEN

Bei der Verwendung von Elektrogeräten sollten grundlegende Sicherheitsvorkehrungen befolgt werden, einschließlich der folgenden:

WARNUNG – Um das Risiko von Elektroschocks, Feuer oder Verletzungen zu vermeiden:

• Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen.
• Bitte nur an eine 220-240 Volt-Steckdose anschließen.
• Das Gerät nicht verwenden, wenn das Stromkabel beschädigt oder die Verbindung zur Wandsteckdose gelockert ist.
• Entfernen Sie regelmäßig den Staub vom Netzstecker.
• Stecken Sie keine Finger oder Fremdkörper in den Lufteinzug oder -ausgang.
• Wenn Sie den Stecker herausziehen, halten Sie ihn lediglich fest und ziehen Sie nicht am Kabel.

Sonst kann es zu Elektroschocks und/oder Bränden durch Kurzschlüsse kommen.

• Achten Sie darauf, das Stromkabel nicht zu beschädigen – dies kann zu Stromschlag, Überhitzung oder Bränden führen.
• Ziehen Sie den Stecker nicht mit feuchten Händen heraus.
• Verwenden Sie dieses Gerät nicht in der Nähe von Gasöfen oder Kaminen.
• Stecken Sie den Netzstecker aus der Wandsteckdose aus, ehe Sie das Gerät reinigen und wenn Sie das Gerät nicht verwenden.

Sonst kann es zu Elektroschocks durch schlechte Isolierung und/oder Bränden durch Kurzschlüsse kommen.

• Wenn Sie das Gerät reinigen oder wenn es nicht benutzt wird, ziehen Sie den Stecker heraus. Sonst kann es zu Elektroschocks und/oder Bränden aus Kurzschlüssen kommen.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seinem Kundendiensttechniker, einem zugelassenen Sharp-Service-Center oder einer ähnlich qualifi zierten Person ersetzt werden, um Gefahren zu vermeiden.
• Betreiben Sie das Gerät nicht, wenn Sie Insektenspray verwenden noch in feuchten Räumen wie einem Badezimmer sowie in Räumen, in welchen sich Ölreste, Rauch von Räucherstäbchen, Funken von Zigaretten oder chemische Dämpfe in der Luft befi nden.
• Seien Sie vorsichtig, wenn Sie das Gerät reinigen. Ätzende Reinigungsmittel können das Äußere beschädigen.
• Nur ein zugelassenes Sharp-Service-Center sollte diesen Luftreiniger warten. Kontaktieren Sie das nächste Service-Center bei Problemen, Umbauten oder Reparaturen.
• Dieses Gerät kann sowohl von Kindern ab 8 Jahren als auch von Personen mit eingeschränkten physischen und geistigen Fähigkeiten sowie mit Mangel an Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden bei der Verwendung beaufsichtigt oder wurden bezüglich der möglichen Gefahren unterwiesen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

HINWEIS – Radio- oder TV-Interferenz

Wenn dieser Luftreiniger Interferenzen mit Radio- oder Fernsehempfang auslöst, versuchen Sie dies folgendermaßen zu beheben:

• Richten Sie die Antenne neu aus oder bringen Sie sie an einen anderen Ort. Erhöhen Sie den Abstand zwischen dem Gerät und dem Radio, TV oder Funkuhr.
• Schließen Sie das Gerät an einen anderen Stromkreis als den Empfänger an.
• Bitten Sie den Händler oder einen erfahrenen Rundfunktechniker um Hilfe.

VORSICHTSMASSNAHMEN WÄHREND DES BETRIEBS

• Nicht den Lufteinzug und -ausgang blockieren.
• Verwenden Sie das Gerät nicht in der Nähe von oder auf heißen Gegenständen, wie Öfen bzw. Heizungen oder an Orten, wo es in Kontakt mit Dampf kommen kann.
• Legen Sie dieses Gerät bei der Verwendung nicht auf den Boden.
• Halten Sie das Gerät am Griff auf der Rückseite fest, wenn Sie es bewegen.
• Betreiben Sie das Gerät nicht ohne korrekt installierte Filter.
• Nicht die HEPA-Filter und Deofi Iter waschen und/oder wiederverwenden.
  Das senkt nicht nur die Filterleistung, sondern kann sogar zu Elektroschocks oder Fehlfunktionen führen
• Sehen Sie nicht direkt in das UV-Licht. Das UV-Licht entspricht den IEC-Normen (62471).

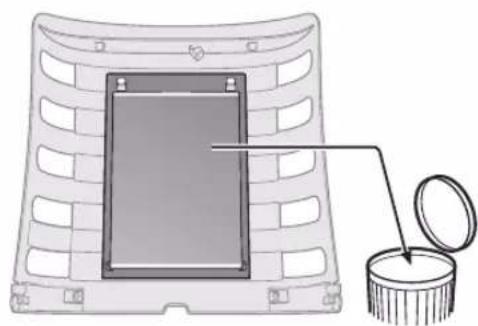

VORSICHT MIT DEM KLEBEBLATT

• Seien Sie bei der Handhabung mit dem Klebeblatt vorsichtig. Sorgen Sie dafür, dass keine Kinder oder Tiere mit der klebrigen Oberfläche in Kontakt kommen.
• Wenn das Klebematerial an Händen oder Kleidung haftet, waschen Sie sie schnell mit Seife und Wasser, nachdem Sie das Material mit Speiseöl entfernt haben.
• Auf dem Blatt angesammelter Staub und Schmutz können die Effektivität des Klebeblatts verringern.
• Wenn keine Mücken auf dem Blatt gefangen werden, sollten Sie versuchen, dieses Gerät an einen anderen Ort zu stellen.
• Halten Sie sich bei der Entsorgung an die regionalen Gesetze und Vorschriften.
• Dies ist ein völlig neues sicheres Produkt mit Klebefunktion. Es enthält keine toxischen Stoffe.

INSTALLATIONSRATGEBER

- Wenn Sie das Gerät verwenden, platzieren Sie es fern von Geräten, die elektrische Wellen ausstrahlen, wie Fernseher oder Radios, um elektrische Interferenzen zu vermeiden.

Vermeiden Sie die Verwendung an Orten, in denen Möbel, Stoff e oder andere Gegenstände mit dem Gerät in Berührung kommen und den Lufteinzug und -ausgang einschränken können.

Vermeiden Sie die Verwendung an Orten, in denen das Gerät Kondensation oder drastischen Temperaturschwankungen ausgesetzt ist. Geeignet ist eine Zimmertemperatur zwischen 0 und 35 °C.

- Stellen Sie es auf eine stabile Oberfl äche mit ausreichender Luftzirkulation.

Wenn Sie das Gerät in einen mit Teppich belegten Bereich stellen, kann es leicht vibrieren.

Vermeiden Sie Orte, wo das Gerät Fett und öligem Rauch ausgesetzt ist.

Die Geräteoberfl äche könnte sonst einreißen.

- Die Staubsammelleistung des Geräts bleibt gleich, selbst wenn Sie das Gerät nahe an einer Wand steht, jedoch können die umgebenden Wände und der Boden verschmutzt werden. Stellen Sie das Gerät bitte in einiger Entfernung zu einer Wand auf. Die Wand direkt hinter dem Luftauslass kann im Laufe der Zeit verschmutzt werden. Wenn Sie das Gerät längere Zeit am gleichen Ort benutzen, reinigen Sie die Wände um das Gerät herum regelmäßig.

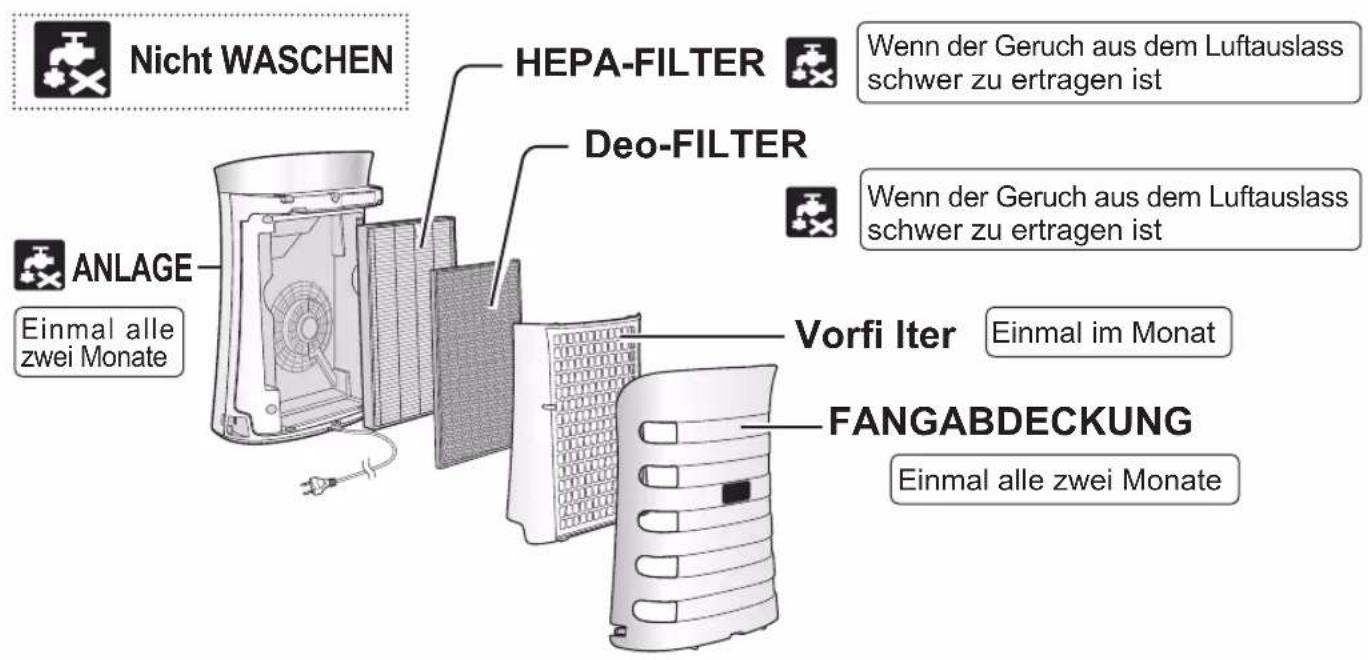

FILTER-RATSCHLÄGE

- Befolgen Sie die Anweisungen in diesem Handbuch für eine ordnungsgemäße Pfl ege und Wartung des Filters.

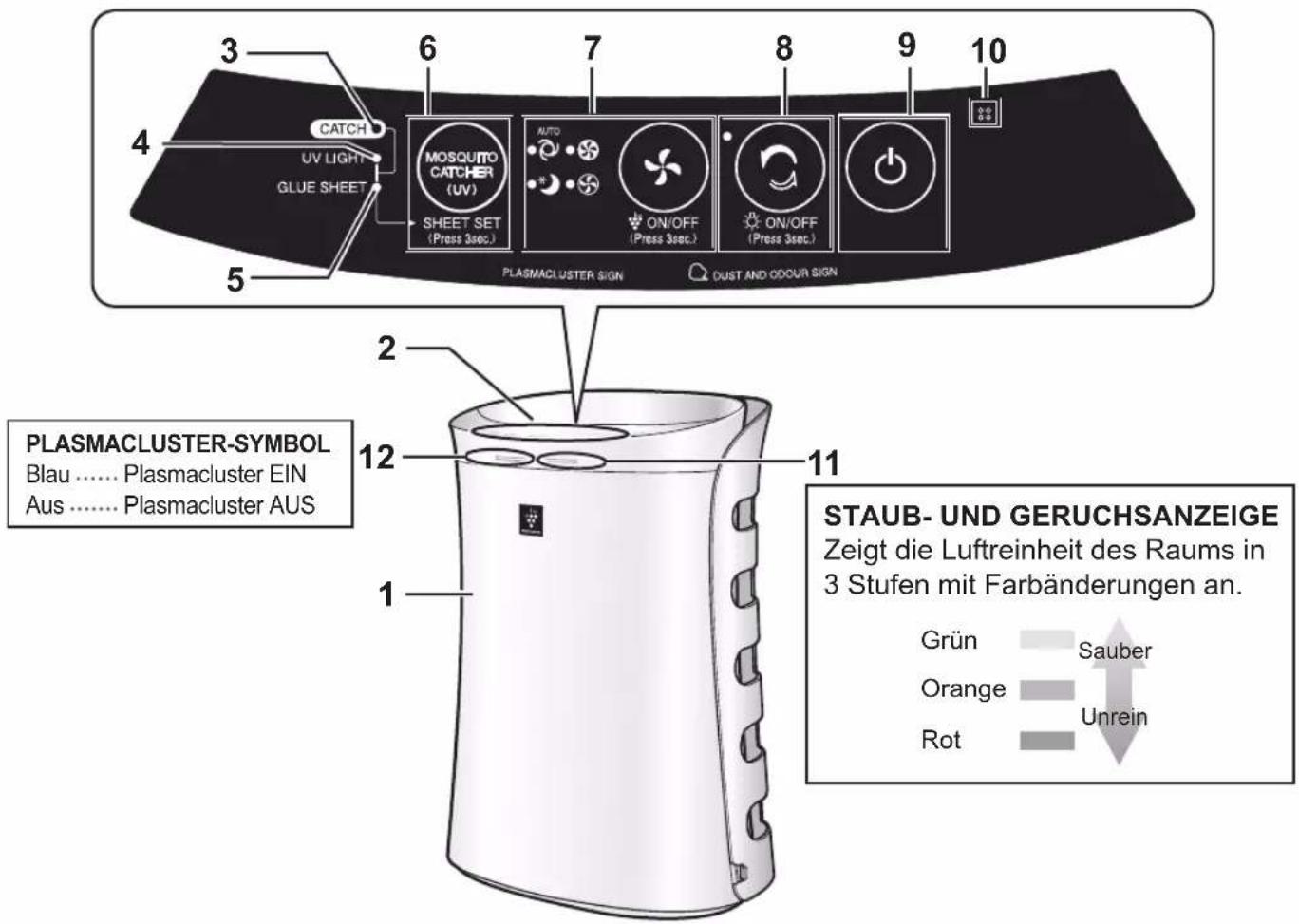

Bezeichnung der Bauteile

VORDERSEITE

1	Gerätekörper	7	MODUS-Taste, Anzeigeleuchte (grün)(3 Sek. drücken) Plasmacluster Ion EIN/AUS-Taste
2	Luftauslass	8	Taste CLEAN ION SHOWER, Anzeigeleuchte(grün)(3 Sekunden drücken) Taste LICHT EIN/AUS
3	FANG-Lampe (blau)
4	UV-LICHT-Lampe (blau)	9	EIN-AUSSCHALT-Taste
5	KLEBEBLATT-Lampe (blau)	10	Geruchssensor
6	Taste MÜCKENFÄNGER(3 Sek. drücken)Taste BLATTEINSTELLUNG	11	STAUB- UND GERUCHSANZEIGE
		12	PLASMACLUSTER-ANZEIGE

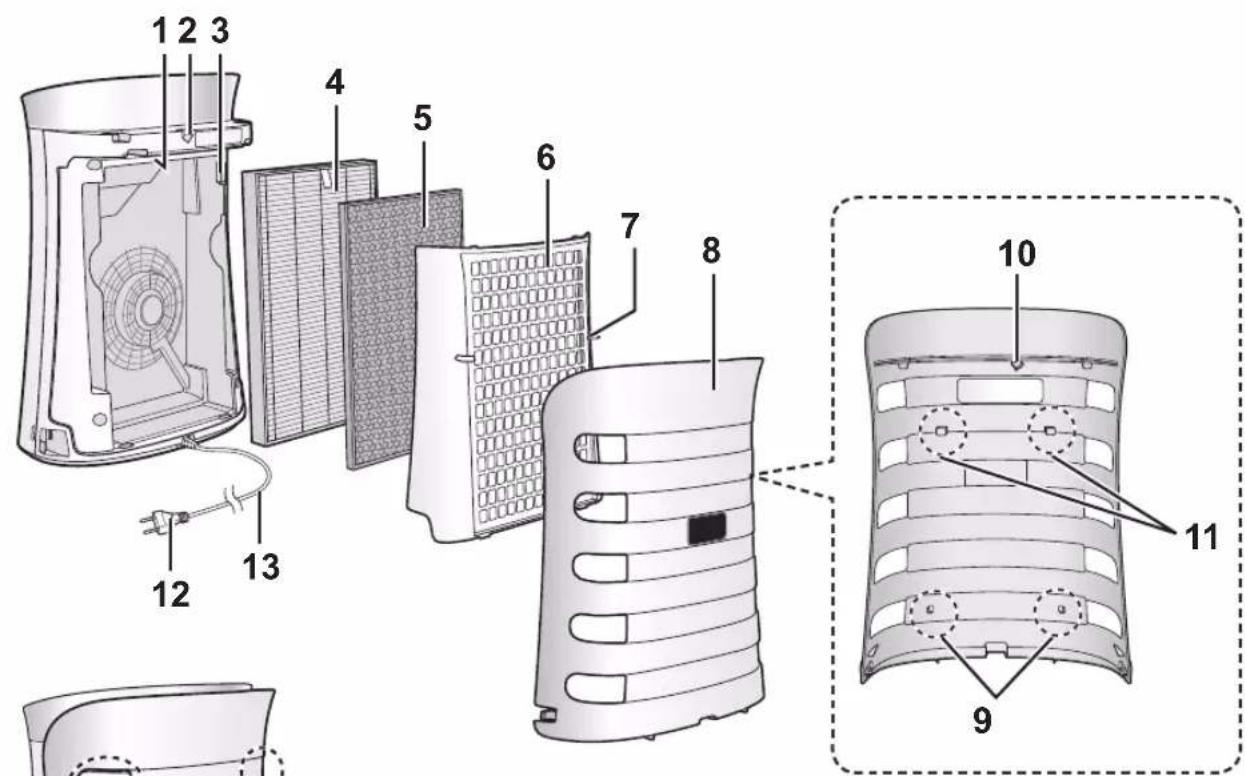

RÜCKSEITE

• Klebeblatt: 1 Einheit


• Klebeblatt Bedienungsanleitung

X 3 SETS

1	UV-Licht	9	Untere Haken
2	Magnetsensor	10	Magnet
3	Staubsensor / Staubsensorfi Iter	11	Obere Haken
4	HEPA-Filter	12	Netzstecker
5	Deofi Iter	13	Netzkabel
6	Vorfi Iter	14	Griff e
7	Vorfi Iterlaschen	15	Klebeblatt
8	Fangabdeckung

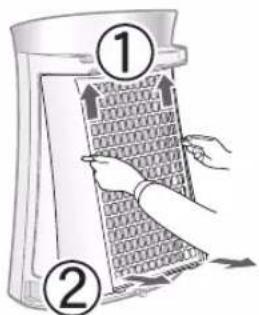

FILTER- UND KLEBEBLATT-EINBAU

Damit die Qualität des Filters und des Klebeblatts gewährleistet bleibt, ist er in den Gerätekörper eingesetzt und in einem Plastikbeutel verpackt. Ehe Sie das Gerät verwenden, müssen Sie den Filter und das Klebeblatt aus dem Plastikbeutel nehmen.

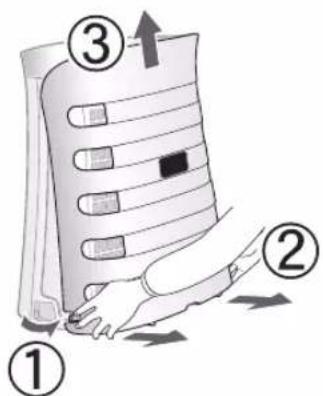

1 Entfernen Sie die Fangabdeckung von der Unterseite.

2 Halten Sie die Laschen des Vorfi Iters, heben Sie ihn an und entfernen Sie ihn von der Unterseite.

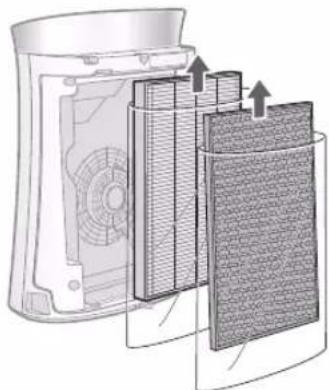

3 Entfernen Sie die Plastikbeutel und nehmen Sie den Filter heraus.

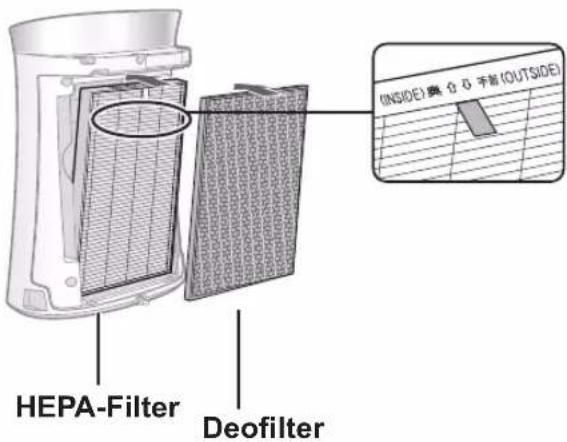

4 Setzen Sie den Filter in den Gerätekörper ein.

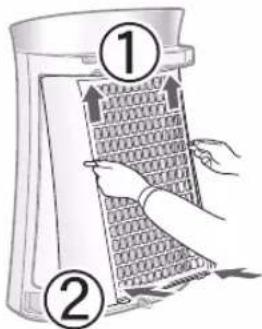

5 Halten Sie die Laschen des Vorfi Iters und setzen Sie ihn wieder auf die Unterseite ein.

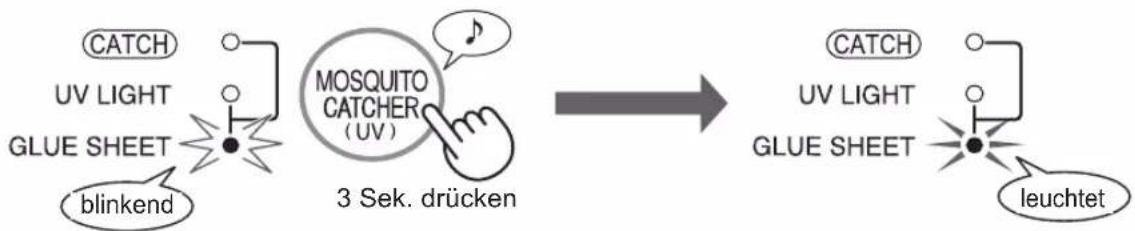

6 Entfernen Sie den Plastikbeutel und nehmen Sie das Klebeblatt heraus.

- Bewahren Sie das zusätzliche Klebeblatt nicht in direktem Sonnenlicht auf und lagern Sie es fl ach und mit der Klebeseite nach oben.

7 Hängen Sie das Klebeblatt an die oberen Haken und haken Sie es dann in die unteren Haken ein.

8 Entfernen Sie die Schutzschicht langsam von den Ecken des Klebeblatts ausgehend.

• Entsorgen Sie die Schutzschicht als brennbaren Abfall.
• Vergewissern Sie sich, dass der untere Teil ordnungsgemäß an die unteren Haken eingehängt wurde.

Achten Sie darauf, dass das Klebeblatt nicht an Haaren oder Kleidung kleben bleibt.

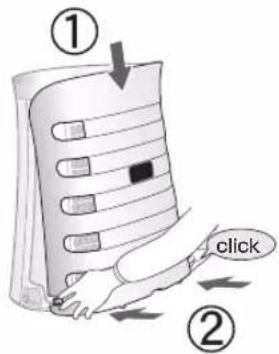

9 Bringen Sie die Fangabdeckung am Gerätekörper an.

BETRIEB (BEDIENUNG)

SAUBERE LUFT

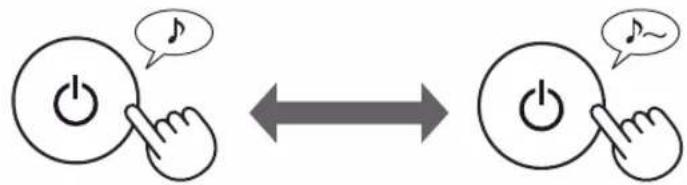

START

• Wählen Sie die gewünschte Lüftergeschwindigkeit aus.
• Solange das Stromkabel nicht herausgezogen wurde, beginnt der Betrieb in dem vorherigen Betriebsmodus.

IONENDUSCHE-REINIGUNG

Stößt Plasmacluster-Ionen mit hoher Dichte und einem starken Luftfl uss 60 Minuten aus.

START

• Wenn Plasmacluster Ion EINGESCHALTET ist, wird Plasmacluster Ion nicht aktiviert.
• Wenn der Betrieb beendet ist, wird das Gerät in den vorherigen Betriebsmodus zurückkehren.
  In diesem Modus kann das Gerät den anderen Modus oder abschalten.

LÜFTERGESCHWINDIGKEIT

HINWEIS

AUTOMATIK

Die Lüftergeschwindigkeit wird in Abhängigkeit der Stärke der Luftunreinheit automatisch umgeschaltet. Der Sensor ermittelt Luftunreinheiten für eine effiziente Luftreinigung.

SCHLAF

AUTO

SCHLAF

MED MAX

• Das Gerät läuft sehr leise und die Lüftergeschwindigkeit wird entsprechend der Menge an Unreinheiten in der Luft automatisch angepasst.
  Dies verdunkelt die Helligkeit der folgenden Lampe.
  FANG-Lampe / UV-Licht-Lampe / KLEBEBLATT-Lampe / UV-Light auf der Rückseite.
  STAUB- UND GERUCH- / PLASMACLUSTER-ANZEIGE schalten sich automatisch ab.
  Selbst wenn die Anzeige aus ist, werden Plasmacluster- lonen in die Luft abgegeben, außer wenn Plasmacluster lon durch ✉ abgeschaltet wird.

ON/OFF (Pass No.)

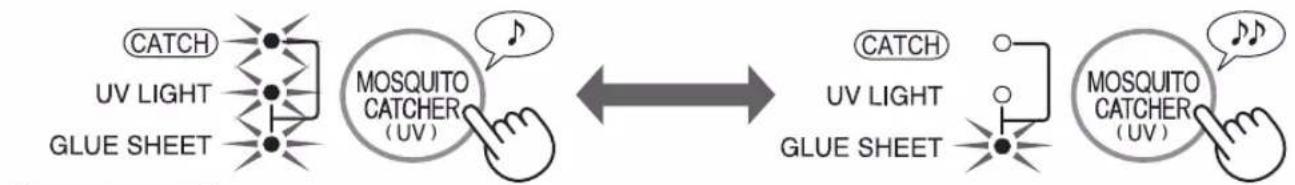

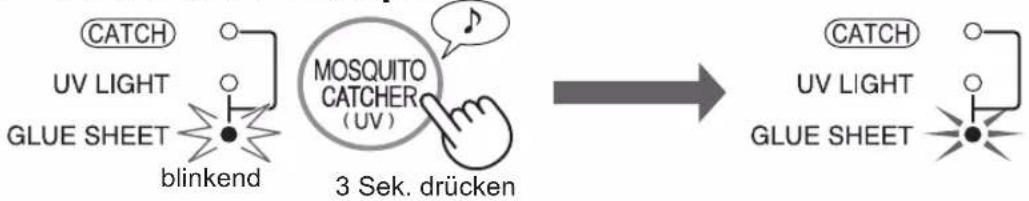

MÜCKENFÄNGER

Nutzen Sie diese Funktion, um Mücken zu fangen.

Die Mückenfangfunktion (FANG-Lampe) schaltet sich ein, wenn sowohl das UV-LICHT als auch das KLEBEBLATT ordnungsgemäß funktionieren.

UV-Licht EIN UV-LICHT AUS


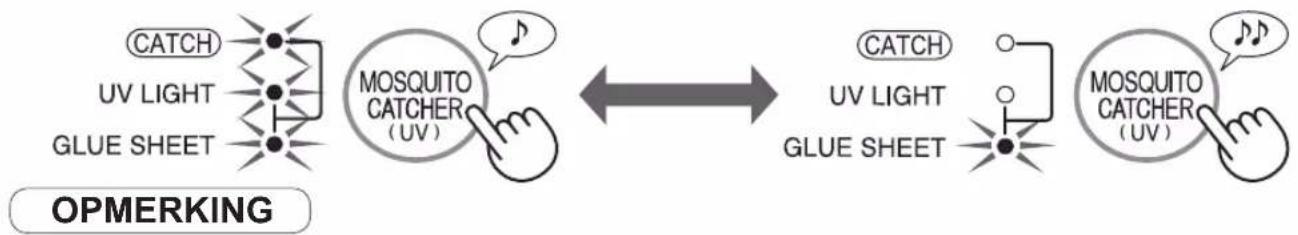

HINWEIS

Wählen Sie den Max-Modus, um Mücken effektiver zu fangen.

Je höher das Luftvolumen ist, desto leichter werden die Mücken gefangen.

FANG-Lampe

Wenn die Lampe des UV-Lichts und die Lampe des KLEBEBLATTS eingeschaltet sind, ist die FANG-Lampe aktiviert.

Wenn die Lampe des UV-Lichts ausgeschaltet ist oder die Lampe des KLEBEBLATTS blinkt, ist die FANG-Lampe deaktiviert.

UV-LICHT-Lampe

Wenn die Mückenfänger-Taste gedrückt wird, wird die UV-LICHT-Lampe aktiviert – und umgekehrt.

UV-LICHT

O

aus

Wenn die Fangabdeckung locker wird, wird das UV-Licht automatisch vom Magnetsensor abgeschaltet. Überprüfen Sie, ob die Fangabdeckung ordnungsgemäß angebracht wurde.

UV-LICHT

blinkend

Wenn die UV-LICHT-Lampe blinkt, funktioniert das UV-Licht nicht. Kontaktieren Sie ein von Sharp autorisiertes Service-Center.

KLEBEBLATT-Lampe

- Eine blinkende Klebeblatt-Lampe zeigt an, dass das Klebeblatt ausgetauscht werden muss.

① Ersetzen Sie es mit einem neuen Blatt. (Vgl. D-15)
② Drücken Sie 3 Sekunden lang die Mückenfänger-Taste.
③ Die Klebeblatt-Lampe wechselt von blinken zu leuchten.

• Die Klebeblatt-Lampe blinkt etwa nach 2 Monaten (24 Stunden x 60 Tage), nachdem Sie die Mückenfänger-Taste 3 Sekunden lang gedrückt haben.

- Bei der ersten Verwendung des Geräts, nachdem Sie den Netzstecker in die Steckdose gesteckt und den Strom eingeschaltet haben, blinkt die Klebeblatt-Lampe automatisch. Bauen Sie das Klebeblatt an die Fangabdeckung an (Vgl. D-7) und drücken Sie anschließend 3 Sekunden lang die Mückenfänger-Taste.

- Wir empfehlen, dass Sie diesen Luftreiniger so oft wie möglich laufen lassen, um seine Eff aktivität zu maximieren, außer bezüglich des Austauschs des Filters und des Klebeblatts.

NÜTZLICHE FUNKTIONEN

LICHTSTEUERUNG

Sie können das STAUB- UND GERUCH / PLASMACLUSTER-ANZEIGE auf AUS schalten, wenn das SYMBOL zu hell ist.

EIN AUS

ON/OFF (Press 3sec.)

mehr als 3 Sek.

ON/OFF (Press 3sec.)
mehr als 3 Sek.

HINWEIS

• STAUB- UND GERUCH- / PLASMACLUSTER-ANZEIGE schaltet sich automatisch ab.
  Dies verdunkelt die Helligkeit der folgenden Lampe.
  FANG-Lampe / UV-Licht-Lampe / KLEBEBLATT-Lampe / UV-Light auf der Rückseite.
• Wenn das Gerät den Betrieb beginnt, schaltet die Lichtsteuerung in den Modus vor dem Ausschalten.
• Im Schlafmodus ist die Lichtsteuerung verfügbar.

PLASMACLUSTER ION AN/AUS

Wenn Plasmacluster Ion EINGESCHALTET ist, schaltet sich die PLASMACLUSTER-ANZEIGE ein. (blau)

(im Betrieb)

EIN AUS

ON/OFF (Press 3sec.)

mehr als 3 Sek. mehr als

ON/OFF (Press 3sec.)

EINSTELLUNG DER SENSORERMITTLUNGSEMPFINDLICHKEIT

Stellen Sie „Niedrig“ ein, wenn die STAUB- UND GERUCHSANZEIGE ständig rot leuchtet, um die Empfi ndlichkeit zu verringern, und stellen Sie „Hoch“ ein, wenn die STAUB- UND GERUCHSANZEIGE ständig grün leuchtet, um die Empfi ndlichkeit zu erhöhen.

(Bei AUSGESCHALTETEM GERÄT)

1

mehr als 3 Sek.

2

Wählen Sie die Empfi ndlichkeit der Sensorerkennung.

3

HINWEIS

• Wenn die EIN/AUS-Taste (ON/OFF) nicht innerhalb von 8 Sekunden nach der Einstellung der Sensorempfändlichkeit gedrückt wird, wird die Einstellung automatisch gespeichert.
• Die Sensorempfi ndlichkeitseinstellung wird auch gespeichert, wenn das Gerät ausgesteckt wird.

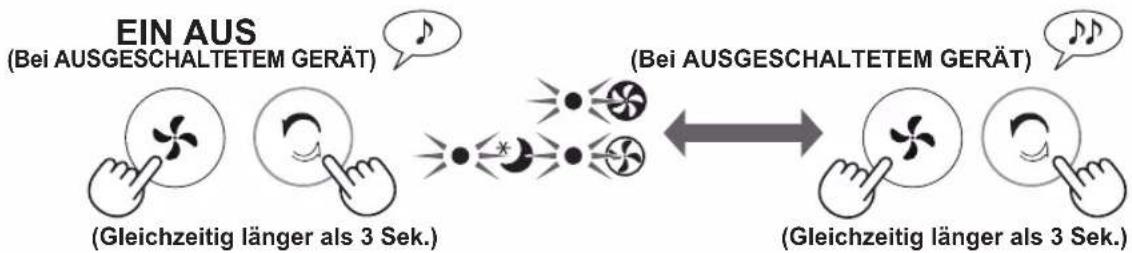

AUTO-NEUSTART

Wenn das Gerät ausgesteckt wird oder wenn es einen Stromausfall gibt, nimmt das Gerät den vorhergehenden Betrieb mit den zuvor gewählten Einstellungen wieder auf, nachdem es wieder mit Strom versorgt wird.

Wenn die Anzeigen ⚡, ⏻ Sekunden aufl euchten, ist die Einstellung abgeschlossen.

Damit dieser Luftreiniger optimal funktioniert, sollten Sie das Gerät und den Filter regelmäßig reinigen. Stecken Sie das Netzkabel aus der Wandsteckdose aus, ehe Sie Wartungsarbeiten durchführen.

Vorfi Iter

Entfernen Sie mit einer Staubsauger oder einem ähnlichen Werkzeug vorsichtig den Staub von der hinteren Abdeckung.

VORSICHT

Wenden Sie keinen übermäßigen Druck an, wenn Sie die hintere Abdeckung reinigen.

HINWEIS

Wie man sorgfältig reinigt, um Schmutz zu entfernen.

Vorfi Iter

1. Füllen Sie ein wenig Küchenreiniger in das Wasser und lassen Sie es etwa 10 Minuten lang einwirken.
2. Spülen Sie den Küchenreiniger mit frischem Wasser ab.
3. Den Filter an einem gut belüfteten Platz vollständig trocknen lassen.

FANGABDECKUNG

Entfernen Sie das Klebeblatt und die Mückenschale und entfernen Sie anschließend vorsichtig den Staub von der Fangabdeckung – benutzen Sie dazu einen Staubsaugeraufsatz oder ein ähnliches Gerät.

VORSICHT

Wenden Sie keinen übermäßigen Druck an, wenn Sie die Fangabdeckung reinigen.

FILTER

HEPA-Filter

Etikett

Entfernen Sie vorsichtig Staub mit einem Staubsaugeraufsatz oder einem ähnlichen Werkzeug vom HEPA-Filter.

VORSICHT

Nicht mit Wasser WASCHEN und in der Sonne TROCKNEN Die Filter sind fragil, achten Sie darauf, nicht zu viel Druck auszuüben.

- HEPA-Filter

Reinigen Sie lediglich diejenige Seite, auf welcher das Schild angebracht ist.

Reinigen Sie die andere Seite nicht; sonst wird der Filter beschädigt.

- Deofi Iter

Die Reinigung kann an beiden Seiten erfolgen.

ANLAGE

Mit einem trockenen und weichen Tuch abwischen

Falls Flecken oder Schmutz hartnäckig sind, benutzen Sie ein weiches Tuch, das mit warmem Wasser befeuchtet wurde.

VORSICHT

• Keine fl üchtigen Flüssigkeiten verwenden
  Benzin, Farbverdünner und Polierpulver usw. können die Oberfl äche beschädigen.

- Keine Reinigungsmittel verwenden

Inhaltsstoff e dieser Reinigungsmittel können das Gerät beschädigen.

SENSOREN

Staubsensor

Geruchssensor

1. Hintere Abdeckung entfernen.
2. Den Vorfi Iter entfernen.
3. Den Staub-Sensorfi Iter entfernen.
4. Wenn er sehr verschmutzt ist, waschen Sie ihn mit Wasser und trocknen Sie ihn gründlich.

Entfernen Sie vorsichtig den Staub vom Geruchssensor – benutzen Sie dazu einen Staubsaugeraufsatz oder ein ähnliches Gerät.

FILTER

Zeitpunkt zum Wechseln des Filters Etwa 10 Jahre nach Öff nen

Sie dürfen den Filter nicht waschen und wiederverwenden

Filterlebensdauer und Ersatzzeitspanne basieren auf der Bedingung, dass am Tag 5 Zigaretten geraucht werden und dass die Staub- und Geruchsfangleistung im Vergleich mit einem neuen Filter um die Hälfte reduziert ist.

Die Lebenszeit des Filters hängt von der Raumumgebung, der Verwendung und dem Aufstellungsort des Geräts ab.

Wir empfehlen, den Filter häufiger zu ersetzen, wenn das Produkt unter Bedingungen verwendet wird, die um einiges intensiver sind, als die bei einem üblichen Hausgebrauch.

DEN FILTER ERSETZEN

Ersatzfi Iter

Modell: UZ-PM5HF

• HEPA-Filter : 1 Einheit

- Deofi Iter: 1 Einheit

Auf Seite D-6 fi nden Sie Anweisungen, wie Sie den Filter einbauen, wenn Sie ihn ersetzen.

• Kontaktieren Sie ihren Händler für den Kaufs eines Ersatzfi Iters.
• Benutzen Sie nur Filter, die für dieses Produkt entwickelt wurden.

Entsorgung der Filter

Entsorgen Sie den ersetzten Filter bitte entsprechend den örtlichen Umweltschutzrichtlinien und -bestimmungen.

HEPA-Filter-Material:

Deofi Iter-Material:

• Filter: Polypropylen
• Rahmen: Polyester

• Polypropylen, Polyester, Aktivkohle

Klebeblatt

Zeitpunkt zum Wechseln des Filters Wenn die Klebeblattlampe leuchtet.

Modell: UZ-PM5ST

Ersetzen Sie das Klebeblatt entsprechend der Bedienanleitung, die dem Ersatz-Klebeblatt beiliegt.

Entsorgen Sie das benutzte Klebeblatt bitte vorsichtig.

Berühren Sie nicht die Klebefläche

Nachdem Austausch stecken Sie den Netzstecker in die Steckdose ein und drücken 3 Sekunden lang den Ein-Aus-Schalter (POWER) und die Taste MÜCKENFÄNGER (UV) [MOSQUITO CATCHER (UV)].

Die Klebeblatt-Lampe blinkt etwa nach 2 Monaten (24 Stunden x 60 Tage), nachdem Sie den Netzstecker in die Steckdose gesteckt haben.

Der Zeitpunkt des Austausches erfolgt nach etwa 2 Monaten, kann aber aufgrund der Raumbedingungen früher erforderlich sein.

Überprüfen Sie gelegentlich das Klebeblatt.

• Kontaktieren Sie ihren Händler für den Kaufs eines Ersatz-Klebeblatts.
• Benutzen Sie nur Klebeblätter, die für dieses Produkt entwickelt wurden.

Entsorgung des Klebeblatts

Entsorgen Sie das ersetzte Klebeblatt bitte entsprechend den örtlichen Umweltschutzrichtlinien und -bestimmungen.

Klebeblatt-Materialien:

• Kleber: Acrylcopolymer
• Trägerschicht: Papier
  • Grundblatt: Polycarbonate

FEHLERBEHEBUNG

Bevor Sie den Kundendienst anrufen, lesen Sie sich bitte zuerst die Tabelle "Fehlerbehebung" durch, da das Problem möglicherweise keine Gerätefehlfunktion ist.

PROBLEM BEHEBEN (keine Fehlfunktion)
Gerüche und Rauch werden nicht entfernt	• Reinigen oder ersetzen Sie die Filter, wenn sie off enbar schwer verschmutzt sind. (Vgl. D-13, D-14)
Die STAUB-/GERUCHSANZEIGE leuchtet grün, selbst wenn die Luft unrein ist.	• Die Luft war womöglich zu dem Zeitpunkt unrein, als das Gerät eingesteckt wurde.Gerät ausstecken, eine Minute warten und wieder einstecken.
Die STAUB-/GERUCHSANZEIGE leuchtet orange oder rot, selbst wenn die Luft rein ist.	• Der Sensorbetrieb ist beeinträchtigt, wenn die Staubsensor- und die Sensorfi Iter schmutzig oder verstopft sind. Reinigen Sie vorsichtig den Geruchssensor und den Staub-Sensorfi Iter. (Vgl. D-13).
Im Gerät ist ein Klick- oder Tickgeräusch zu hören.	• Diese Geräusche können entstehen, wenn das Gerät lonen erzeugt.
Die ausgestoßene Luft weist einen Geruch auf.	• Überprüfen Sie, ob die Filter stark verschmutzt sind.• Reinigen oder ersetzen Sie die Filter.• Plasmacluster-Luftreiniger stoßen kleine Mengen Ozon aus, die einen Geruch erzeugen können. Diese Ozon-Emissionen liegen weit unter dem Sicherheitsniveau.
Das Gerät funktioniert nicht ordnungsgemäß, wenn Zigarettenrauch in der Luft ist.	• Steht das Gerät an einem Ort, wo es für den Sensor schwierig ist, Zigarettenrauch zu ermitteln?• Sind die Staubsensoröff nungen blockiert oder verstopft?(In diesem Fall sollten Sie den Filter reinigen.) (Vgl. D-13)
Die STAUB-/GERUCHSANZEIGE ist abgeschaltet.	• Überprüfen Sie, ob der Licht-AUS-Modus ausgewählt wurde.Drücken Sie 3 Sekunden lang ⚙️, damit die Anzeige leuchtet. (Vgl. D-10)• Überprüfen Sie, ob der SCHLAF-Modus ausgewählt wurde.Die STAUB-/GERUCHSANZEIGE/PLASMACLUSTER-ANZEIGE werden automatisch abgeschaltet, wenn der SCHLAF-Modus ausgewählt wird.
Die STAUB-/GERUCHSANZEIGE ändert häufig g die Farbe.	• Die STAUB-/GERUCHSANZEIGE wechselt automatisch die Farbe, wenn Unreinheiten vom Staub- und Geruchssensor erkannt werden.Die Empfi ndlichkeit der Sensorerkennung kann niedriger eingestellt werden. (Vgl. D-11)
Die Fanglampe ist ausgeschaltet.	Überprüfen Sie bitte, ob folgenden 2 Lampen leuchten.1) UV-LICHT-Lampe leuchtet blau.2) KLEBEBLATT-Lampe leuchtet blau.Wenn die UV-LICHT-Lampe ausgeschaltet ist oder die KLEBE-BLATT-Lampe blinkt, ist die FANG-Lampe deaktiviert.
Die UV-LICHT-Lampe ist abgeschaltet.	Diese Lampe zeigt an, ob das UV-Licht auf der Rückseite leuchtet. Wenn die Fangabdeckung locker wird oder nicht richtig eingebaut wurde, wird das UV-Licht automatisch vom Magnetsensor abgeschaltet. Überprüfen Sie, ob die Fangabdeckung ordnungsgemäß angebracht wurde.
Die UV-LICHT-Lampe blinkt.	Das UV-Licht funktioniert nicht. Kontaktieren Sie ein von Sharp autorisiertes Service-Center.
Die KLEBEBLATT-Lampe blinkt.	Das Klebeblatt sollte ersetzt werden.Ersetzen Sie bitte das verbrauchte Klebeblatt mit einem neuen Klebeblatt.Drücken Sie anschließend 3 Sekunden lang die Mückenfänger-Taste.
Auf dem Klebeblatt sind keine Mü-cken.	Sind keine Fenster und Türen geöffnet?Haben Sie das Gerät an einem Ort aufgestellt, an dem der Wind weht, wie etwa in der Nähe einer Klimaanlage oder eines Ventilators?⇒ Stellen Sie das Gerät probeweise an einen anderen Ort.
Wenn der klebrige Leim mit Kleidung, Haut, Boden usw. in Kontakt kommt.	Mit Speiseöl abwischen und anschließend mit Seife und Was-ser waschen.
Die Lampe SCHLAF (SLEEP) blinkt.	Lüftermotor-Fehler. Schalten Sie das Gerät AUS (OFF). Warten Sie eine Minute und schalten Sie das Gerät EIN (ON).

TECHNISCHE ANGABEN

Stromversorgung 220-240 V 50-60 Hz
Lüftergeschwindigkeit-Einstellung	Lüftergeschwindigkeit MAX MIT SCHLAF			*1
	Nennleistung (W) 51 17 4,0~6,0
	Luftstrom ( m^3 /Std.) 306 186 48~90
Empfohlene Raumgröße ( m^2 ) *2		~40
Empfohlene Raumgröße für High Density Plasmacluster lon ( m^2 ) *3		~23
Kabellänge (m) 2,0
Maße (mm) 394 (B) x 281 (T) x 540 (H)
Gewicht (kg) 6,1

*1 Die Lüftergeschwindigkeit wird in Abhängigkeit der Stärke der Luftunreinheit automatisch umgeschaltet.
*2 Raumgröße, die sich für den Betrieb des Geräts bei maximaler Lüftergeschwindigkeit eignet. • Gibt den Raum an, in dem eine bestimmte Menge Staubpartikel in 30 Minuten entfernt werden kann. (JEM1467).
*3 Die Größe eines Raums, in dem ca. 7000 Ionen pro Kubikzentimeter in der Mitte eines Raums (bei einer Höhe von ca. 1,2 Meter vom Boden) gemessen werden können, wenn das Produkt in der Nähe einer Wand platziert und mit der Lüftergeschwindigkeit „MIT“ betrieben wird.

Standby-Leistung

Um die Stromkreise zu betreiben, während der Stecker in die Wandsteckdose eingesteckt ist, verbraucht dieses Produkt etwa 1,0 W Standby-Leistung. Um Energie zu sparen, ziehen Sie das Kabel heraus, wenn das Gerät nicht betrieben wird.

Achtung: Ihr Produkt ist mit diesem Symbol gekennzeichnet. Dies bedeutet, dass Elektro-Altgeräte nicht mit dem allgemeinen Hausmüll vermischt werden dürfen. Es gibt ein separates Sammelsystem für diese Produkte.

A. Entsorgungsinformationen (für Haushalte)

1. In der EU

WENN SIE DAS GERÄT ENTSORGEN MÖCHTEN, WERFEN SIE DAS GERÄT WEDER IN DEN HAUSMÜLL NOCH IN EIN FEUER!

Benutzte Elektrogeräte und Elektronikgeräte sollten immer GETRENNT entsorgt und wie- deraufbereitet werden, gemäß den örtlichen Gesetzen.

Dies unterstützt den Umweltschutz, das Recycling und trägt zu einer Verringerung der Abfallmenge bei. SCHLECHTE ENTSORGUNG kann aufgrund bestimmter Substanzen gesundheitsschädlich und schädlich für die Umwelt sein! Bringen Sie ALTGERÄTE zu der nächsten Müllsammelstelle.

Wenn Sie sich nicht sicher sind, kontaktieren Sie die zuständigen Behörden oder den Händler für weitere Informationen.

NUR FÜR NUTZER IN DER EU UND EINIGE ANDERE LÄNDERN, WIE Z. B. NORWE-GEN UND DIE SCHWEIZ: Die getrennte Entsorgung ist gesetzlich verpflichtend.

Das oben gezeigte Symbol auf Elektrogeräten (oder der Verpackung) soll die Benutzer daran erinnern.

PRIVATNUTZER müssen existierende Rückgabemöglichkeiten für gebrauchte Geräte nutzen. Die Rückgabe ist kostenlos.

Wenn das Gerät für GESCHÄFTSZWECKE verwendet wurde, kontaktieren Sie Ihren SHARP-Händler, der Sie über die Rückgabemöglichkeiten informieren wird. Für die Rückgabe können Kosten anfallen. Kleingeräte (und kleine Mengen) kann auch an Ihrem örtlichen Wertstoff hof abgegeben werden. In Spanien: Kontaktieren Sie bitte ihr örtliches Entsorgungsunternehmen oder die örtlichen Behörden, um mehr über die Entsorgung Ihrer Altgeräte zu erfahren.

2. In Nicht-EU-Ländern

Bitte kontaktieren sie Ihre örtlichen Behörden für mehr Informationen über die ordnungsgemäße Entsorgung Ihres Produkts.

In der Schweiz: Alt-Elektrogeräte können kostenlos an den Händler zurückgegeben werden, selbst wenn Sie kein neues Gerät kaufen. Weitere Entsorgungsmöglichkeiten fi nden Sie unter: www.swico.ch oder www.sens.ch.

B. Entsorgungsinformationen für Geschäftsnutzer.

1. In der EU

Wenn das Produkt für gewerbliche Zwecke benutzt wurde und Sie es entsorgen möchten:

Bitte kontaktieren Sie Ihren SHARP-Händler, der Sie über Rückgabemöglichkeiten informieren wird. Die Rücknahme und/oder das Recycling können kostenpfl ichtig sein. Kleingeräte (und kleine Mengen) können auch an Ihrem örtlichen Wertstoff hof abgegeben werden.

In Spanien: Kontaktieren Sie bitte ihr örtliches Entsorgungsunternehmen oder die örtlichen Behörden, um mehr über die Entsorgung Ihrer Altgeräte zu erfahren.

2. In Nicht-EU-Ländern

Bitte kontaktieren sie Ihre örtlichen Behörden für mehr Informationen über die ordnungsgemäße Entsorgung Ihres Produkts.

SHARP®

UA-PM50E

UV-licht AAN UV-licht UIT

AUTOMATISCH HERSTARTEN
