GEBRUIKSAANWIJZING VBM100 VOLTCRAFT

Vibratiemeter VBM-100

NL GEBRUIKSAANWIJZING

Pagina 46 - 59

Colofon in onze gebruiksaanwijzingen

Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone] (www.voltcraft.de).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de pagina-nummers op pagina 46.

1 2 REL -8.8.8.8 VTL DRIP-p-p power HOLD ESC REC ENTER 3 4 7 5 FUNCTION SEND UNIT LOGGER 6 VOLTCRAFT.

RS222 8 9 10 11

12 13 14

Einführung

Hartelijk dank voor de aankoop van dit Voltcraft® product. U hebt hiermee een goede keus gemaakt.

Ü hebt een meer dan gemiddeld kwaliteitsproduct aangeschaft uit een merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek onderscheidt door specifieke vakkundigheid en permanente innovatie.

Met Voltcraft® worden gecompliceerde taken voor u als kieskeurige doe-het-zelver of als professionele gebruiker al gauw kinderspel. Voltcraft® biedt u betrouwbare technologie tegen een buitengewoon voordelige prijs-kwaliteitverhouding.

Wij zijn ervan overtuigd: uw keuze voor Voltcraft is tegelijkertijd het begin

van een lange en prettige samenwerking.

Veel plezier met uw nieuwe Voltcraft®-product!

Inhoudsopgave

Inleiding 46

Voorgeschreven gebruik 47

Veiligheidsvoorschriften 47

Leveringsomvang 48

Bedieningselementen 49

Ingebruikname 50

Plaatsen van de batterij 50

Aansluiten van de meetsensor 50

Opstellen van het meetapparaat ....50

Automatische uitschakelfunctie ....50

In- en uitschakelen ....50

Uitvoeren van een meting 50

Het voorbereiden van een meting 50

Meetfunctie selecteren 51

Meting en eenheid selecteren ....51

HOLD-functie ....51

Min/max-datageheugen „REC“ 51

Nulinstelling 52

Datalogger 52

Instellen en wijzigen van de intervaltijd ....52

Datalogger gebruiken 53

Datageheugen op meetapparaat aflezen....53

Datageheugen via de interface printen 53

Onderhoud en reiniging ....55

Batterijen vervangen 55

Afvalverwijdering 56

Verhelpen van storingen ....56

Voorgeschreven gebruik

De vibratiemeter dient voor de mechanische meting van machines en installaties voor onderhouds- en inspectiedoeleinden. Met dit apparaat kunnen gegevens worden afgeleid over de toestand van de installatie zoals gelijkloop, uitlijningsfouten resp. losse of loszittende onderdelen in het vibratie-frequentiebereik van 10 Hz tot 1 kHz (rel. gevoeligheid volgens ISO 2954).

De vibratiesensor wordt door het meetapparaat neergezet en kan daarnaast met een magneet aan ferromagnetische metalen behuizingen worden bevestigd. Een datalogger voor de registratie van meetreeksen is geïntegreerd. Een RS232-interface maakt met een optionele datakabel de verdere verwerking van de meetgegevens mogelijk.

Met weergave van de gemiddelde piekwaarde, MIN/MAX-aanduiding en Data-hold-functie.

De volgende metingen zijn uitvoerbaar:

• Versnelling: 0,5 – 199,9 m/s ^2 , 0,05 – 20,39 G, 2 – 656 ft/s ^2
• Snelheid: 0,5 – 199,9 mm/s, 0,05 – 19,99 cm/s, 0,02 – 7,87 inch/s
• Verplaatsing dor trilling 0,001 – 1,999 mm, 0,001 – 0,078 inch

Als voeding dient een blokbatterij van 9V (type 1604A). Een meting onder slechte omgevingsvoorwaarden is niet toegestaan.

Ongunstige omstandigheden zijn:

• vocht of een te hoge luchtvochtigheid,
• stof en brandbare gassen, dampen of oplosmiddelen,
• warme lichtbronnen.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van dit product.

Het complete product mag niet worden gewijzigd of omgebouwd!

De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!

Veiligheidsvoorschriften

Lees voor ingebruikneming de volledige gebruiksaanwijzing door; deze bevat belangrijke instructies voor het juiste gebruik.

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet in acht nemen van de veiligheidsvoorschriften, zijn wij niet aansprakelijk! In dergelijke gevallen vervalt het recht op garantie.

Het apparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten.

Volg de instructies en waarschuwingen in de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een veilige werking te garanderen! De volgende symbolen moeten in acht worden genomen:

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absoluut moeten worden opgevolgd.

Dit apparaat is CE-goedgekeurd en voldoet aan de betrokken nationale en Europese richtlijnen.

Het "hand"-symbool vindt u bij bijzondere tips of instructies voor de bediening.

Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het apparaat niet toegestaan.

Meetapparaten en accessoires zijn geen speelgoed; houd deze buiten bereik van kinderen!

Het meetapparaat bevat magnetische onderdelen. Houd deze verwijderd van mensen met bijv. een pacemaker.

In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.

In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de bediening van meetapparaten.

Schakel het meetapparaat nooit onmiddellijk in, nadat het van een koude naar een warme ruimte is gebracht. Door het condenswater dat wordt gevormd, kan het apparaat onder bepaalde omstandigheden beschadigd raken. Laat het apparaat uitgeschakeld op kamertemperatuur komen.

Laat het verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstukken in acht.

Leveringsomvang

Vibratiemeter VBM-100

Externe sensor met schroefmagneet

Kunststof koffer

Gebruiksaanwijzing

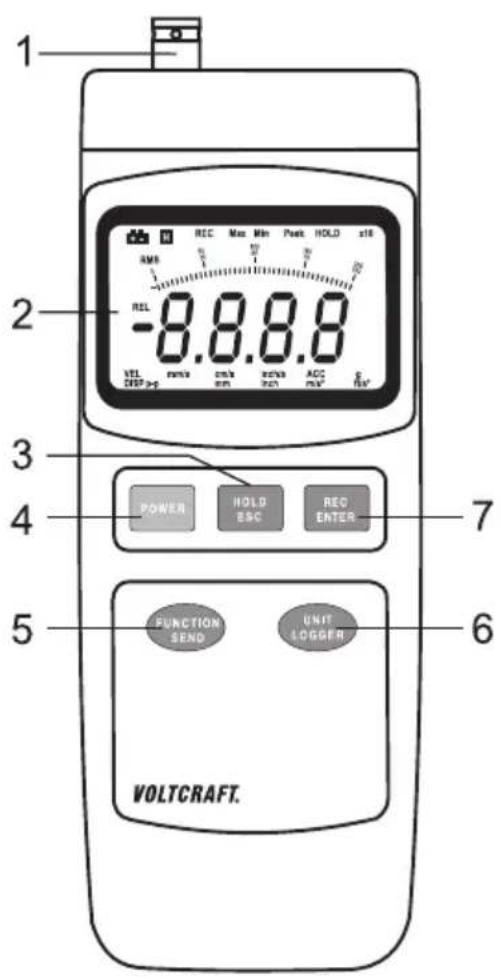

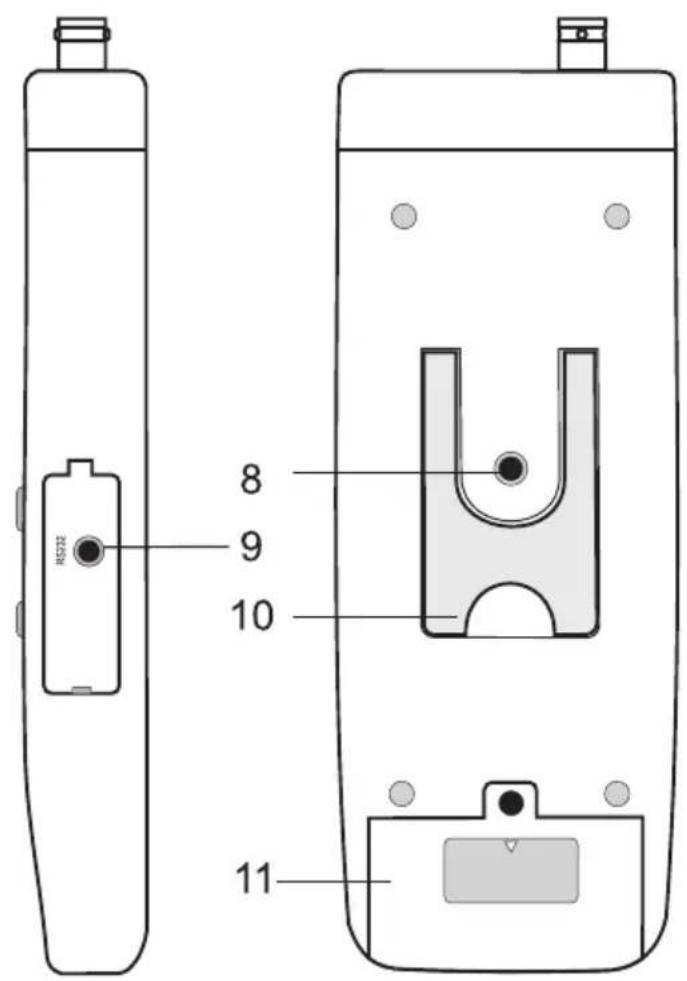

Bedieningselementen

(zie uitklappagina)

1 Aansluiting voor sensorstekker (12)
2 Display
3 HOLD/ESC-toets
4 „POWER“-toets voor in- en uitschakelen
5 FUNCTION/SEND-toets
6 UNIT/LOGGER-toets
7 REC/ENTER-toets
8 Statiefschroefdraad
9 RS232-interface
10 Apparaatstandaard
11 Batterijvak
12 Sensorstekker
13 Sensor
14 Schroefmagneet

Displaysymbolen

REC Symbol voor de geheugenmodus Max Weergave maximale waarde Min Weergave minimale waarde Peak Weergave actuele piekwaarde Max HOLD De maximale piekwaarde wordt continu gemeten en vastgehouden H Data-hold, het display wordt „bevroren“ RMS Weergave gemiddelde waarde VEL Weergave „Snelheid“ (Engels: velocity) DISPp-p Weergave max. „Verplaatsing“ (Engels: displacement) ACC Weergave „Versnelling“ (Engels: acceleration)

Symbool voor batterijen vervangen

Functies van de toetsen

POWER Bedrijfsschakelaar voor in- of uitschakeling van het meetapparaat HOLD In normale modus voor data-hold, in logger-modus voor „vooruit“ ESC Verlaat het instelmenu REC Registratie starten ENTER Toets voor bevestiging in het instelmenu FUNCTION In normale modus voor max-hold-functie, in logger-modus voor „achteruit“ SEND Start de gegevensoverdracht (RS232-interface) UNIT Schakelt de meetfunctie en eenheid om LOGGER Start in logger-modus de dataregistratie

Ingebruikneming

Plaatsen van de batterij

Voor de eerste ingebruikneming dient een nieuwe blokbatterij van 9 V (alkaline) in het meetapparaat geplaatst te worden. Het plaatsen van de batterij wordt in het hoofdstuk „Onderhoud en reiniging“ beschreven.

Aansluiten van de meetsensor

Verbind de ronde sensorstekker (12) met de aansluiting (1) op het meetapparaat. De stekker wordt door te draaien vergrendeld (bajonetsluiting). Zorg steeds dat de stekker goed is aangesloten, anders kunnen foutieve metingen ontstaan.

Opstellen van het meetapparaat

Het meetapparaat kan voor gemakkelijker aflezen met behulp van de beugel aan de achterzijde (10) worden neergezet.

Met de statief-bus (8) is montage mogelijk op een statief.

Automatische uitschakelfunctie

Om de levensduur van de batterij niet onnodig te verkorten, is een automatische uitschakelfunctie ingebouwd. Het meetapparaat wordt automatisch uitgeschakeld als gedurende ca. 10 minuten geen toets is ingedrukt. Het meetapparaat kan met de „POWER“-toets (3) weer worden ingeschakeld.

In de registratiemodus (REC) is de automatische uitschakelfunctie gedeactiveerd.

In- en uitschakelen

Het meetapparaat wordt ingeschakeld door op de toets „POWER“ (4) te drukken. Na een korte initialiseringsfase (display- en systeemtest) is het meetapparaat klaar voor gebruik.

Houd de toets "POWER" (4) ongeveer 4 seconden ingedrukt om het apparaat weer uit te schakelen. Bij uitschakeling klinkt een geluidssignaal.

Uitvoeren van een meting

Kijk tijdens het meten uit voor draaiende of bewegende onderdelen. Verwondingsgevaar.

De meting mag alleen worden uitgevoerd op stroomloze oppervlakken. Het aangegeven temperatuurbereik mag ook op de sensor niet worden over- of onderschreden.

Verwijder na elke meting de sensor van het meetobject en schakel het meetapparaat uit.

Het voorbereiden van een meting

- Sluit de sensor met de bajonetstekker (12) aan op het meetapparaat (1). Draai de stekker tot deze vastklikt.

• Druk op de toets „POWER“ om het meetapparaat in te schakelen.
• Houd de sensor (13) op de te meten positie. Zorg hierbij voor een goede vlakke ondergrond. Bij ferro-magnetisch materiaal (bijv. ijzer) kan de meegeleverde schroefmagneet (14) aan de sensor (13) wor-den geschroefd. Deze hecht dan zeer bedieningsvriendelijk aan het metaal.

Meetfunctie selecteren

- Selecteer de meetfunctie door te drukken op de toets „FUNCTION“ (5). Met elke keer drukken schakelt u de functie om. De mogelijke meetfuncties zijn:

RMS Meting van de gemiddelde waarde (het gemiddelde)

PEAK Meting van de actuele piekwaarde (niet bij meting van verplaatsing (DISP) beschikbaar)

Max HOLD Meting van de absolute piekwaarde. De actuele piekwaarde wordt op het display vastgehouden en bij overschrijding continu geactualiseerd.

Voor trillingsbewakingen worden doorgaans gemiddelde waarden vastgelegd met de meetfunctie „RMS“.

Meting en eenheid selecteren

- Kies de meting en de gewenste meeteenheid door te drukken op de toets „UNIT“ (6). Met elke keer drukken schakelt de weergave verder. Mogelijke metingen zijn:

Meting Display Metrische eenheid Engelse eenheid
Versnelling ACC m/s		2	G ft/s	2
Snelheid VEL mm/s cm/s	inch/s
Verplaatsing door trilling	DISPp-p	mm inch

Voor trillingsbewakingen worden doorgaans versnellings- of snelheidsmetingen uitgevoerd.

- Om de eenheid van het metrische naar het Engelse systeem en omgekeerd te zetten, houdt u in de meetmodus de toets „UNIT“ (6) ongeveer 5 seconden ingedrukt. De omschakeling wordt bevestigd met een geluidssignaal.

- Lees de meetwaarde van het display af. De balkgrafiek laat de tendens duidelijk zien.

HOLD-functie

Om de meetwaarde kortdurend vast te houden, drukt u op de toets „HOLD“ (3). Op het display wordt de actieve HOLD-functie aangegeven met een H-symbool. Door opnieuw te drukken, wordt deze functie weer uitgeschakeld.

Min/max-datageheugen „REC“

Het min/max-datageheugen legt tijdens de meting de minimale en maximale data vast. Deze gegevens kunnen tijdens het meten altijd worden opgeroepen. Het uitschakelen van deze functie resp. het meet-apparaat wist het min/max-geheugen automatisch.

Voor het inschakelen van de min/max-functie gaat u als volgt te werk:

- Druk in de meetmodus op de toets „REC“ (7). Op het display verschijnt „REC“ en de registratie begint.

• Door nogmaals op de „REC“-toets te drukken, wordt overgeschakeld naar de weergavemodus. Elke keer opnieuw drukken, schakelt de weergave om van „REC Max“ en „REC Min“. De registratie wordt in de voorbeeldmodus onderbroken.
• Om de registratie opnieuw te starten, drukt u op de toets „ESC“ (3). Min en Max worden vervaagd.
• De min/max-datageheugenfunctie wordt uitgeschakeld door de toets „REC“ (6) gedurende ca. 2 s in te drukken. De weergave „REC“ verdwijnt.

Nulstelling

Het meetapparaat kan samen met de sensor een nulstelling uitvoeren. Dit is nodig wanneer het meetapparaat bij absolute stilstand een geringe meetwaarde (in plaats van 0,0) weergeeft.

Voor de nulstelling gaat u als volgt te werk:

• Verbind de sensor met het meetapparaat en schakel het apparaat in.
• Selecteer de versnellingsmeting „ACC“.
• Laat de sensor roerloos liggen. Wacht tot de displaywaarde gestabiliseerd is.
• Houd de toets „HOLD“ (3) gedurende ca. 5 s ingedrukt. De nulstelling wordt met een geluidssignaal beëindigd. De displaywaarde wordt op nul gezet.

Een nulstelling heeft geen invloed op de meetfunctie maar verhoogt enkel de nauwkeurigheid bij het meten.

De nulstelling is alleen mogelijk tot een nulwaarde-afwijking van maximaal 10 digits (weergave bijv. 1,0 of 0,10).

Datalogger

Het meetapparaat kan over een langere periode maximaal 500 meetdata opnemen en registreren. Het automatische geheugeninterval is daarbij instelbaar van 1 s, 2 s, 5 s, 10 s, 30 s, 60 s, 600 s, 1800 s of 3600 s. Een handmatig gebruik van het geheugen is ook mogelijk (interval: 0 s).

De menu's voor het instellen en uitlezen van de parameters kunnen alleen door uitschakeling van het meetapparaat worden afgesloten.

Instellen en wijzigen van de intervaltijd

• Schakel het meetapparaat uit.
• Houd de beide toetsen „HOLD“ (3) en „REC“ (7) ingedrukt en zet het apparaat met de toets „POWER“ (4) aan.
• Laat de drie toetsen los zodra u een pieptoon hoort. De actuele intervalwaarde knippert. U bevindt zich in de instelmodus.
• Kies met de toets „UNIT“ (6) de gewenste intervaltijd. Door elke keer opnieuw te drukken, verschijnt de volgende hogere waarde. Na de laatste waarde (3600) begint de weergave weer van voren af aan (0).

0 = handmatige dataregistratie

1 - 3600 = automatische dataregistratie

- Bevestig uw keuze met de toets „REC“ (7) en vervolgens met de toets „ESC“ (3).

- Schakel het meetapparaat uit om het instelmenu te verlaten.

Datalogger gebruiken

De datalogger kan vanuit de normale meetmodus worden gestart. De vooraf ingestelde intervaltijd wordt voor de dataregistratie gebruikt. Er zijn afhankelijk van de vooraf ingestelde intervaltijd twee modi beschikbaar. De automatische of handmatige dataregistratie. De handmatige dataregistratie slaat de meetwaarde alleen op als op de toets wordt gedrukt. De logger-gegevens blijven ook na uitschakeling in het geheugen bewaard.

Automatische dataregistratie (intervaltijd: 1 – 3600 s)

Voor het activeren van de datalogger gaat u als volgt te werk:

• Schakel het meetapparaat in (toets „POWER“) en wacht de initialiseringsfase af.
• Druk op de toets „REC“ (7). „REC“ verschijnt permanent op het display.
• Druk op de toets „LOGGER“ (6). Er verschijnt kort de vooringestelde intervaltijd. Het symbool „REC“ knippert en er klinkt een pieptoon in het geheugeninterval. De dataregistratie loopt. Elke keer dat op de toets „LOGGER“ wordt gedrukt, onderbreekt en start de dataregistratie.
• Om deze functie te beëindigen, onderbreekt u de dataregistratie („REC“ verschijnt continu) en houdt u de toets „REC“ (7) ongeveer 2 s ingedrukt. Het display keert terug naar de normale modus.

Handmatige dataregistratie (intervaltijd: 0 s)

Voor het activeren van de datalogger gaat u als volgt te werk:

• Schakel het meetapparaat in (toets „POWER“) en wacht de initialiseringsfase af.
• Druk op de toets „REC“ (7). „REC“ verschijnt permanent op het display.
• Druk op de toets „LOGGER“ (6). Elke keer dat op de toets wordt gedrukt, wordt de actueel weergegeven meetwaarde opgeslagen. Dit wordt bevestigd met een pieptoon.
• Om deze functie te beëindigen, houdt u de toets „REC“ (7) gedurende ca. 2 s ingedrukt. Het display keert terug naar de normale modus.

Als het geïntegreerde datageheugen vol is (max. 500 meetwaarden), verschijnt op het display de weergave „FULL“. Tegelijkertijd klinkt een voortdurend geluidssignaal. Beëindig de dataregistratie door te drukken op de toets „REC“. Het geluidssignaal stopt.

Datageheugen op meetapparaat aflezen

• Schakel het meetapparaat uit.
• Houd de beide toetsen „HOLD“ (3) en „REC“ (7) ingedrukt en zet het apparaat met de toets „POWER“ (4) aan.
• Laat de drie toetsen los zodra u een pieptoon hoort. De actuele intervalwaarde knippert. U bevindt zich in de instelmodus.
• Selecteer met de toets „HOLD“ (3) de eerste geheugenplaats. Na een korte tijd wordt de opgeslagen meetwaarde weergegeven.
• Door steeds op de toets „HOLD“ te drukken, wordt de opvolgende geheugenplaats geselecteerd. Met de toets „FUNCTION“ (5) gaat u een geheugenplaats terug.
• Schakel het meetapparaat uit om het instelmenu te verlaten.

Datageheugen via de interface printen

Om het datageheugen via de interface uit te kunnen printen, moeten de functies „REC“ en „HOLD“ gedeactiveerd zijn. De symbolen „REC“ en „H“ mogen niet zichtbaar zijn.

• Maak via de optionele datakabel verbinding met uw computer en start het programma. De interface en het datapakket worden in het hoofdstuk „RS232-interface“ beschreven.
• Schakel het meetapparaat in (toets „POWER“) en wacht de initialiseringsfase af.
• Houd de toets „SEND“ (5) gedurende ca. 2 s ingedrukt. Op het display knippert „232“.
• De afgifte van de gegevens wordt via de toets „SEND“ gestart. De weergave telt vanaf de hoogste geheugenplaats terug naar 0. De overdracht kan altijd opnieuw worden gestart met de toets „SEND“.
• De toets „ESC“ (3) sluit deze modus af met een driemalige pieptoon en keert terug naar de normale meetmodus.

Datageheugen wissen

- Schakel het meetapparaat uit.

- Houd de beide toetsen „HOLD“ (3) en „REC“ (7) ingedrukt en zet het apparaat met de toets „POWER“ (4) aan.

- Laat de drie toetsen los zodra u een pieptoon hoort. De actuele intervalwaarde knippert. U bevindt zich in de instelmodus.

- Om het geheugen te wissen, houdt u ca. 5 s de toets „REC“ (7) ingedrukt. De wisprocedure wordt door een lang ononderbroken geluidssignaal aangegeven. De gegevens zijn gewist en op het display verschijnt „0“.

- Schakel het meetapparaat uit om het instelmenu te verlaten.

RS232-interface

Het meetapparaat bezit voor het uitwisselen van gegevens met een computer een seriële interface (9). Deze bevindt zich aan de rechterzijde van de behuizing onder een deksel. Open de klep met een puntig voorwerp. De interface is uitgevoerd in de vorm van een 3,5mm mono stekkerbus en vereist een speciale datakabel, die optioneel verkrijgbaar is.

De datakabel wordt als volgt aangesloten:

Jackplug 3,5 mm mono 9-pol. D SUB-stekker voor pc
Middelste contact Pin 4
Buitencontact	Pin 2
	Tussen pin 2 en pin 5 is een weerstand van 2,2 kohm vereist.

Het seriële datasignaal bestaat uit 16 bits met de volgende sequentie: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0

Elke databit heeft de volgende betekenis:

D15 Startteken
D14 4
D13 Databit bij het zenden van de displayregels: 1 = bovenste regel, 2 = onderste regel
D11+D12	Meeteenheid op het display: 92	= m/s2	93 = mm/s 94 =	mm 95 = cm/s
		96 = inch 97 = ft/s2		98 = inch/s 57 = G
D10 Polariteit; 0 = positief, 1 = negatief
D9 Decimale punt (DP) op de juiste plaats van rechts naar links;0= kein DP; 1=1DP; 2=2DP; 3=3DP
D8 tot meetwaardeD1 D8 = grootste digit (MSD), D1 = kleinste digit (LSD).Bij een displayweergave van 1234 ontstaat als bitset „00001234“
D0 Eindteken

RS232-instellingen: Baudrate: 9600, pariteit: nee, aantal databits: 8, stopbit: 1 (9600, N, 8, 1)

Onderhoud en reiniging

Afgezien van de vervanging van de batterij en een incidentele reiniging is het meetapparaat onderhoudsvrij. Gebruik voor het schoonmaken van het apparaat een schone, droge, antistatische en pluisvrije reinigingsdoek zonder toevoeging van schurende, chemische en oplosmiddelhoudende reinigingsmiddelen.

Batterijen vervangen

Indien het batterijsymbool op net display verschijnt, dienen de batterijen onmiddellijk vervangen te worden om foutieve metingen te voorkomen.

Vervang de batterijen als volgt:

• Schakel het meetapparaat uit
• Draai de schroeven van het batterijvakje aan de achterzijde los en schuif het deksel ervan in de richting van de pijl van de behuizing.
• Vervang de lege batterij voor een nieuwe alkalinebatterij van hetzelfde type (bijv. 1604A).
• Zet het meetapparaat weer zorgvuldig in omgekeerde volgorde in elkaar.

Laat geen lege batterijen in het meetapparaat aangezien zelfs batterijen die tegen lekken zijn beveiligd, kunnen corroderen, waardoor chemicaliën vrij kunnen komen die schadelijk zijn voor uw gezondheid of schade veroorzaken aan het apparaat.

Batterijen/accu's mogen niet kortgesloten, gedemonteerd of in het vuur worden geworpen. Batterijen mogen niet worden opgeladen. Er bestaat explosiegevaar.

Lekkende of beschadigde batterijen/accu's kunnen bij huidcontact bijtende wonden veroorzaken. Draag in dit geval steeds beschermende handschoenen.

Een geschikte alkalinebatterij kunt u bestellen onder bestelnr. 65 25 09.

Afvalverwijdering

Gebruikte elektronische apparaten zijn grondstoffen en horen niet bij het huisvuil. Indien het apparaat onbruikbaar is geworden, dient het in overeenstemming met de geldende wettelijke voorschriften te worden afgevoerd. Afvoer via het huisvuil is niet toegestaan.

Afvoer van lege batterijen/accu's!

U bent als eindverbruiker wettelijk (KCA-voorschriften) verplicht alle lege batterijen en accu's in te leveren; afvoeren via het huisvuil is niet toegestaan!

Batterijen/accu's die schadelijke stoffen bevatten, worden gemarkeerd door nevenstaande symbolen. Deze symbolen duiden erop dat afvoer via het huisvuil verboden is. De aanduidingen voor de uitslaggevende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen en niet meer oplaadbare accu's kunt u gratis inleveren bij de verzamelplaatsen van uw gemeente, onze filialen of andere verkooppunten van batterijen en accu's!

Zo voldoet u aan de wettelijke verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu!

Verhelpen van storingen

U heeft met het meetapparaat een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik.

Toch kunnen zich problemen of storingen voordoen.

Hieronder vindt u enkele maatregelen om eventuele storingen eenvoudig zelf te verhelpen:

Neem altijd de veiligheidsvoorschriften in acht!

Storing Mogelijke oorzaak Oplossing
Het meetapparaat Is de batterij leeg? Controleer de batterijstatus.kan niet worden Koppel de batterij weer los en weer ingeschakeld. aan (reset doorvoeren).
Er wordt een Meetfout? Controleer of de sensor vlak correcte meetwaarde Ligt de sensor vlak tegen het tegen het meetoppervlak aan ligt.weergegeven. oppervlak aan? Gebruik eventueel de meegeleverde
Het meetapparaat kan niet worden bediend. (weergave „H“)		De hold-functie is geactiveerd Deactiveer de hold-functiemet de toets „HOLD“ (3).
		Niet-gedefinieerde systeemtoestand.
		Koppel de batterij weer los en weer aan (reset doorvoeren).

Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkend vakman worden uitgevoerd.

Bij vragen over het gebruik van het meetapparaat staat onze technische helpdesk onder het volgende telefoonnummer ter beschikking:

Voltcraft, Lindenweg 15, 92242 Hirschau, Telnr. 0180 / 586 582 7.

Technische gegevens

Weergave ....LC-display met bargraph

Meetfrequentie van de sensor ....10 Hz – 1 kHz (gevoeligheid volgens ISO 2954)

Batterij ....1x blokbatterij van 9 V(006P, MN1604)

Stroomverbruik ......ca. 13 mA

Bedrijfstemperatuur ....0 tot +50°C

Rel. luchtvochtigheid ....<80% rF, niet condenserend

Gewicht ....meetapparaat ca. 253 g, sensor ca. 99 g

Afmetingen (LxBxH mm) ......200 x 68 x 30 (meetapparaat)

(∅ x L mm) 16 x 37 (sensor)

Leidinglengte sensor ....ca. 1,2 m

Meettoleranties

Weergave van de nauwkeurigheid bij 80 en 160 Hz in ± (% van de aflezing + weergavefouten in counts (= aantal kleinste posities)). De nauwkeurigheid geldt 1 jaar lang bij een temperatuur van +23°C (±5°C), bij een rel. luchtvochtigheid van minder dan 80 %rF, niet condenserend.

Versnelling „ACC“

Eenheid m/s	2	G (1 G = 9,8 m/s 2) ft/s	2
Meetbereik 0,5 – 199,9 m/s	2	0,05 – 20,39 G 2 – 656 ft/s	2
Resolutie 0,1 m/s	2	0,01 G 1 ft/s	2
Nauwkeurigheid ± (5 % + 2) ± (5 % + 2) ± (5 % + 2)
Afstelpunt 50 m/s	2 (160 Hz) 50 m/s	2 (160 Hz) 50 m/s	2 (160 Hz)
Meetfunctie RMS, PEAK, Max HOLD RMS, PEAK, Max HOLD RMS, PEAK, Max HOLD

Snelheid „VEL“

Eenheid mm/s cm/s inch/s
Meetbereik 0,5 – 199,9 mm/s	0,05 – 19,99 cm/s	0,02 – 7	87 inch/s
Resolutie 0,1 mm/s	0,01 cm/s	0,01 inch/$
Nauwkeurigheid ± (5 % + 2) ± (5 % + 2) ± (5 % + 2)
Afstelpunt 50 mm/s (160 Hz)	50 mm/s (160 Hz)	50 mm/s (160 Hz)
Meetfunctie RMS, PEAK, Max HOLD RMS, PEAK, Max HOLD RMS, PEAK, Max HOLD

Verplaatsing door trilling „DISPp-p“

Eenheid	mm	inch
Meetbereik 1,999 mm	0,078 inch
Resolutie 0,001 mm	0,001 inch
Nauwkeurigheid ± (5 % + 2) ± (5 % + 2)
Afstelpunt 0,141 mm	(160 Hz)	0,141 mm (160 Hz)
Meetfunctie RMS, Max HOLD	RMS, Max HOLD

Referentiewaarden

Voor de beoordeling van machines en toebehoren wordt in de richtlijn ISO 2372 en VDI 2056 verschil gemaakt tussen 4 Klassen. In deze klassen zijn de vibratiegrenzen (in mm/s) vastgelegd.

De volgende apparaatgroepen zijn geclassificeerd:

Groep K Kleine machines met elektromotoren tot 15 kW vermogen.

Groep M Middelgrote machines met elektromotoren >15 kW tot 75 kW vermogen, zonder speciaal fundament

Groep G Grote machines met zwaar fundament

Groep T Machines met hoog vermogen en speciaal fundament

	Groep K Groep M	Groep G Groep T
Goed 0 – 0,71 mm/s	0 – 1,12 mm/s	0 – 1,8 mm/s	0 – 2,8 mm/s
Acceptabel 0,72 – 1	,8 mm/s	1,13 – 2,8 mm/s	1,81 – 4,5 mm/s	2,8 – 7,10 mm/s
Nog toelaatbaar 1,8	1 – 4,5 mm/s	2,81 – 7,1 mm/s	4,51 – 11,2 mm/s	7,11 – 18 mm/s
Gevaarlijk	>4,5 mm/s	>7,1 mm/s	>11,2 mm/s	>18 mm/s

Relatieve afwijking van referentie ISO 2954 (80 Hz)

Volgende meetfouten kunnen afwijkend van referentiefrequentie van 80 Hz optreden.

Frequentie	Normale waarde	Relatieve afwijking
		Minimale waarde	Maximale waarde
10 Hz	1,0	0,8	1,1
20 Hz	1,0	0,9	1,1
40 Hz	1,0	0,9	1,1
80 Hz	1,0	1,0	1,0
160 Hz	1,0	0,9	1,1
500 Hz	1,0	0,9	1,1
1 kHz	1,0	0,8	1,1
