GEBRUIKSAANWIJZING GM100 VOLTCRAFT

NL GEBRUIKSAANWIJZING

Pagina 43 - 55

Colofon in onze gebruiksaanwijzingen

Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft ^® , Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone] (www.voltcraft.de).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de pagina-nummers op pagina 44.

6 HOLD REC MAX MIN 0 N S 8888 μT mG AC 5 4 3 2 1 POWER HOLD REC UNIT ZERO AC/DC 7 8 14 13 12 11 10 9 DC N C G G RESET OUTPUT

Hartelijk dank voor de aankoop van dit Voltcraft® product. U hebt hiermee een goede keus gemaakt.

U hebt een meer dan gemiddeld kwaliteitsproduct aangeschaft uit een merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek onderscheidt door specifieke vakkundigheid en permanente innovatie.

Met Voltcraft® worden gecompliceerde taken voor u als kieskeurige doe-het-zelver of als professione-le gebruiker al gauw kinderspel. Voltcraft® biedt u betrouwbare technologie tegen een buitengewoon voordelige prijs-kwaliteitverhouding.

Wij zijn ervan overtuigd: uw keuze voor Voltcraft is tegelijkertijd het begin van een langdurige en prettige samenwerking.

Veel plezier met uw nieuwe Voltcraft®-product!

Inhoudsopgave

Inleiding 43

Voorgeschreven gebruik....45

Veiligheidsvoorschriften 45

Leveringsomvang 46

Bedieningselementen 47

Displaysymbolen 47

Functies van de toetsen 48

Ingebruikneming 48

Plaatsen van de batterij 48

Aansluiten van de meetsensor 48

Opstellen van het meetapparaat 48

Automatische uitschakelfunctie 48

HOLD-functie 49

Apparaat in- en uitschakelen 49

Uitvoeren van een meting....49

Nulstelling (relatieve meting) 49

Meten van DC-magneetvelden....50

Meten van AC-magneetvelden 50

REC-meetwaardegeheugen....51

RS232-interface ....51

Onderhoud en reiniging 52

Batterijen vervangen 52

Gebruik met netadapter 53

Afvalverwijdering 53

Verhelpen van storingen....54

Voorgeschreven gebruik

De GM-100 is een hooggevoelige magneetveldmeter voor uiteenlopende toepassingen in de industrie, ontwikkeling, elektronica en mechanica. Met de externe sensor is de meting van AC- en DC-magneetvelden mogelijk in het bereik van -3000 tot +3000 mG (milliGauss) of -300 tot + 300 μT (microTesla).

Bij de meting van DC-magneetvelden wordt bovendien de polariteit van het magneetveld (noord/zuid) aangegeven. De hooggevoeligheid van de sensor maakt zelfs de meting van het aardmagneetveld voor refrentiedoeleinden mogelijk.

Een RS232-interface maakt met een optionele datakabel de verdere verwerking van de meetgegevens mogelijk.

Voor de voedingsspanning zijn 6 microbatterijen (type AAA, UM4) nodig. Optioneel is ook het gebruik mogelijk met een netadapter. Batterijen en netadapter zijn niet bij de levering inbegrepen.

Een meting onder slechte omgevingsvoorwaarden is niet toegestaan.

Ongunstige omstandigheden zijn:

- vocht of een te hoge luchtvochtigheid,

- stof en brandbare gassen, dampen of oplosmiddelen

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van dit product. Het complete product mag niet worden gewijzigd of omgebouwd!

De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!

Veiligheidsvoorschriften

Lees voor ingebruikneming de volledige gebruiksaanwijzing door; deze bevat belangrijke instructies voor het juiste gebruik.

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Wij kunnen niet aansprakelijk worden gesteld voor materiële schade of perso-onlijk letsel als gevolg van ondeskundig gebruik of het niet in acht nemen van de veiligheidsvoorschriften! In dergelijke gevallen vervalt het recht op garantie.

Het apparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten.

Volg de instructies en waarschuwingen in de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een veilige werking te garanderen! Let op de volgende symbolen:

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absoluut moeten worden opgevolgd.

Dit apparaat is CE-goedgekeurd en voldoet aan de betreffende nationale en Europe-se richtlijnen.

Het "hand"-symbool vindt u bij bijzondere tips of instructies voor de bediening.

Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het apparaat niet toegestaan.

Meetapparaten en accessoires zijn geen speelgoed; houd deze buiten bereik van kinderen!

In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.

Het omgaan met magnetische componenten of zich ophouden in een magnetische omgeving kan voor mensen met een pacemaker leiden tot gevaarlijke situaties en storingen.

In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de bediening van meetapparaten.

Schakel het meetapparaat nooit onmiddellijk in, nadat het van een koude naar een warme ruimte is gebracht. Door het condenswater dat wordt gevormd, kan het apparaat onder bepaalde omstandigheden beschadigd raken. Laat het apparaat uitgeschakeld op kamertemperatuur komen.

Laat het verpakkingsmateriaal niet achteloos slingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

Het meetapparaat mag niet worden gebruikt in explosiegevaarlijke omgevingen.

Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstukken in acht.

Leveringsomvang

Magneetveldmeter GM-100

Externe meetsensor

Kunststof koffer

Gebruiksaanwijzing

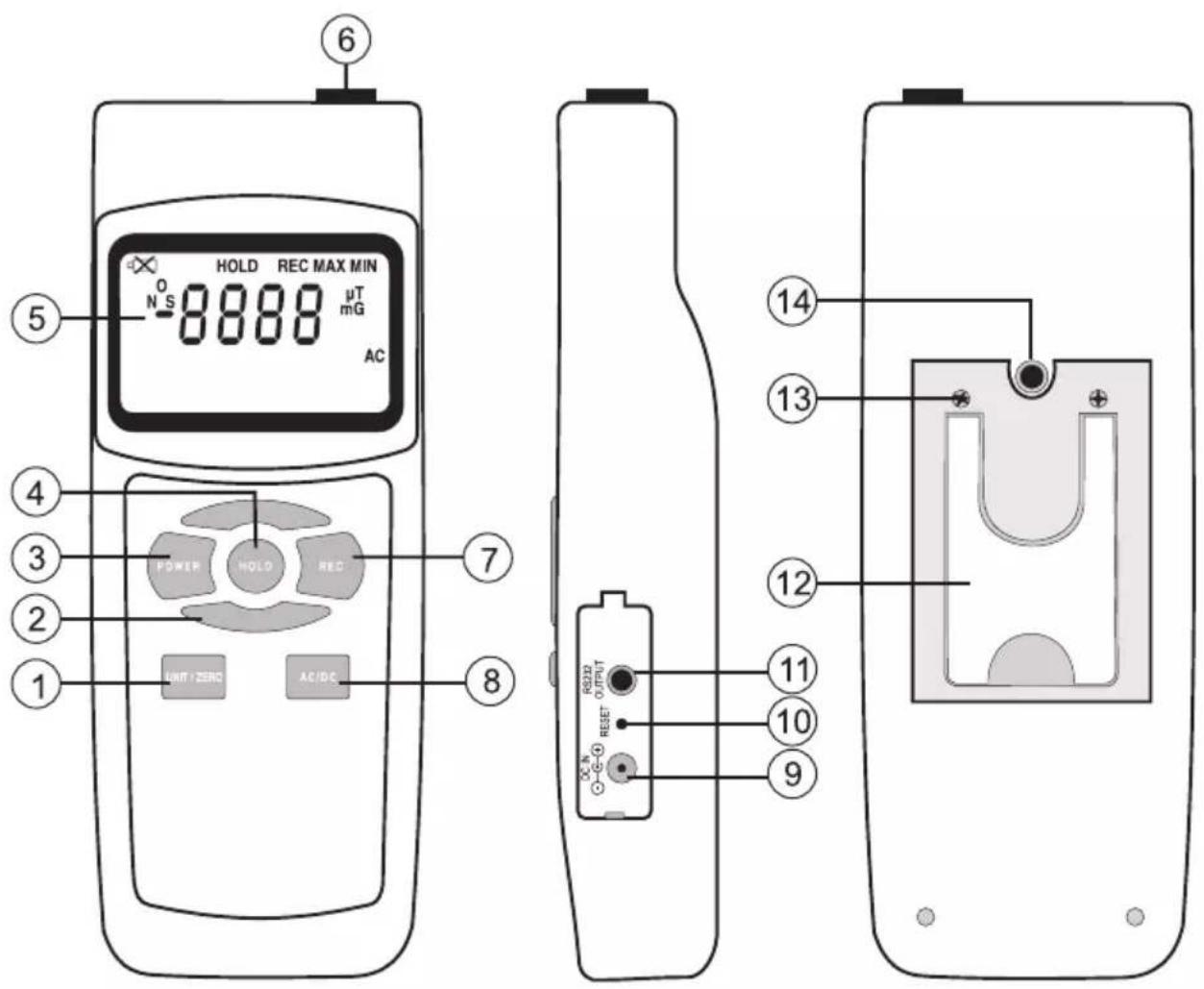

Bedieningselementen

Zie uitklappagina

1 Toets „UNIT/ZERO“
4 Toets „HOLD“
5 LCD-display
7 Toets „REC“
8 Toets „AC/DC“
9 Netaansluitbus
10 RESET-toets
11 RS232-interface
12 Apparaatstandaard
13 Batterijvak
14 Statief-bus
15 Sensor-aansluitstekker
16 Sensorkop

2 Toets zonder functie (ook tegenover liggend)

3 „POWER“-toets voor in- en uitschakelen

6 Meetbus voor externe sensor (15)

Displaysymbolen

mG milliGauss, natuurlijke eenheid van de magnetische fluxdichtheid (exp. -3)

μT microTesla, SI-eenheid van de magnetische fluxdichtheid (exp. -6)

N geeft positief magneetveld aan (noordpool)

S geeft negatief magneetveld aan (zuidpool)

AC geeft de wisselveld-modus aan

REC aanduiding voor gegevensregistratie voor minimum/maximum-waarde

MAX aanduiding van maximumwaarde

MIN aanduiding van minimumwaarde

Symbool voor batterij vervangen

Functies van de toetsen

POWER Bedrijfsschakelaar; het meetapparaat kan worden in- en uitgeschakeld

HOLD Meetmodus: de meetwaarden worden door te drukken op een toets vastgehouden op het display (HOLD)

Setup-menu: het menu wordt door te drukken op de toets afgesloten (ESC). De parameters worden niet opgeslagen.

REC De min/max-meetwaarden worden door te drukken op de toets opgeslagen en elke

keer opnieuw drukken geeft de min- en maxwaarden achter elkaar weer (REC).

UNIT Schakelt de meeteenheid om

ZERO Toets voor nulstelling

AC/DC Omschakeling tussen de magnetische gelijk- en wisselvelden

Ingebruikname

Plaatsen van de batterij

Voor de eerste ingebruikneming dient u 6 nieuwe microbatterijen (alkaline, AAA) in het meetapparaat te plaatsen. Optioneel kan ook een netadapter worden gebruikt. Het plaatsen van de batterijen en het gebruik van de netadapter worden beschreven onder 'Onderhoud en reiniging'.

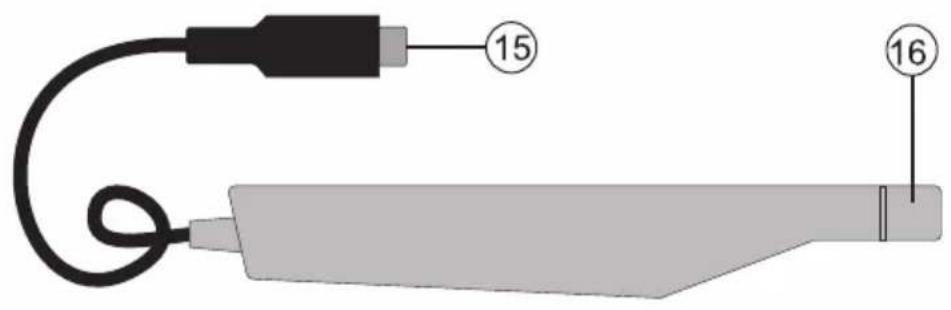

Aansluiten van de meetsensor

Verbind de ronde stekker van de sensor (15) met de bus "PROBE INPUT" (6) op het meetapparaat. De stekker is beschermd tegen omgekeerd polariseren en past alleen op de juiste manier in de bus. Let op de pijl op de stekker. Deze markering wijst naar de achterzijde. Zorg er steeds voor dat de stekker vast in de bus zit, anders kunnen meetfouten ontstaan.

Opstellen van het meetapparaat

Het meetapparaat kan voor gemakkelijker aflezen met behulp van de beugel op de achterzijde (12) worden rechtop gezet.

Met de statief-bus (14) is montage mogelijk op een statief.

Automatische uitschakelfunctie

Om de levensduur van de batterijen niet onnodig te verkorten, kan een automatische uitschakelfunctie worden geactiveerd. Het meetapparaat wordt automatisch uitgeschakeld als gedurende ca. 10 minuten geen toets is ingedrukt. Deze functie is bij levering uitgeschakeld.

Voor het inschakelen, gaat u als volgt te werk:

• Schakel het meetapparaat in.
• Houd de toets „AC/DC“ (8) ongeveer 2 s ingedrukt. Op het display verschijnt „PoFF“.
• Selecteer met de toetsen „UNIT“ (1) of „AC/DC“ (8) de gewenste modus:

0 = automatische uitschakeling is uit
1 = automatische uitschakeling is aan

- Bevestig uw keuze met de toets „REC“ (7) of sluit de instelling af zonder op te slaan met de toets „HOLD“.

- Het display keert terug naar de normale meetmodus.

HOLD-functie

In de meetmodus kan met de toets „HOLD“ de meetwaarde op het display worden vastgehouden. Het symbool „HOLD“ wordt op het display weergegeven. Door opnieuw te drukken, verschijnt de normale meetmodus weer. „HOLD“ verdwijnt.

Apparaat in- en uitschakelen

Schakel het apparaat in met de toets „POWER“ (3). Na een korte initialiseringsfase is het meetapparaat gereed voor gebruik. Voor uitschakelen, drukt u opnieuw op de toets „POWER“ (3). De weergave „OFF“ verschijnt en schakelt het apparaat met een pieptoon uit. Schakel het meetapparaat na beëindiging van de meting uit.

Uitvoeren van een meting

De hooggevoelige sensor geeft in de normale meetmodus steeds een lage waarde aan. Deze waarde komt overeen met het aardmagneetveld en kan via een nulstelling worden gecompenseerd.

Met dit meetapparaat kunnen magnetische gelijk- en wisselvelden worden gemeten. De meetmodus moet dienovereenkomstig zijn ingesteld. Na inschakeling is de DC-modus standaard ingesteld.

Elke beweging van de sensor kan leiden tot een schommeling van de meetwaarde. Breng de sensor voor aanvang van de meting aan op het te testen object en schakel pas daarna het meetapparaat in.

Nulstelling (relatieve meting)

Door de hooggevoelige sensor wordt al het natuurlijke aardmagneetveld weergegeven. Om deze waarde niet in de meting op te nemen, kan het display op nul worden gezet.

U gaat hiervoor als volgt te werk:

• Schakel het meetapparaat in.
• Houd de toets „ZERO“ (1) ca. 2 s ingedrukt tot het display op nul is gezet. Een pieptoon bevestigt deze actie. De actieve nulstelling wordt met een kleine „0“ boven de noord/zuid-aanduiding aangegeven.
• De metingen kunnen nu worden uitgevoerd.
• Om de nulstelling uit te schakelen, houdt u de toets „ZERO“ (1) ca. 2 s ingedrukt. Een pieptoon bevestigt deze actie. De „0“-aanduiding verdwijnt.

Meten van DC-magneetvelden

DC-magneten zijn bijv. permanente magneten met noord- en zuidpool. De magnetische veldlijnen verlopen buiten de magneet altijd van noordpool naar zuidpool. Door deze eigenschap is het mogelijk naast de meetwaarde voor de magnetische fluxdichtheid ook de polariteit (noord/zuid) weer te geven. Voor een DC-meting gaat u als volgt te werk:

• Schakel het meetapparaat in. De DC-meetmodus is geactiveerd.
• Kies met de toets „UNIT“ de meeteenheid (μT/mG). Met elke keer drukken, schakelt u de eenheid om.
• Breng de sensor met de sensorkop (16) aan op het te meten object (zie afbeelding). De sensorkop moet het object aanraken.
• De meetwaarde wordt samen met de polariteit (N/S) op het display weergegeven.
• Schakel het meetapparaat na beëindiging van de meting uit.

N S

Als het meetbereik naar beneden (-) of boven (+) is overschreden, geeft het display alleen de onderste resp. bovenste segmentlijnen van de meetwaarde aan.

Meten van AC-magneetvelden

AC-magneetvelden komen voor in wisselstroomspoelen, zoals transformatoren, enz. De magnetische veldlijnen wisselen van richting. Het meetapparaat kan magnetische wisselvelden meten van 40 Hz tot 10 kHz.

Voor een AC-meting gaat u als volgt te werk:

• Schakel het meetapparaat in. De DC-meetmodus is geactiveerd.
• Druk voor omschakeling naar het AC-bereik op de toets „AC/DC“ (8). Op het display verschijnt “AC”. Met elke keer drukken schakelt u de functie om.
• Kies met de toets „UNIT“ de meeteenheid (μT/mG). Met elke keer drukken, schakelt u de eenheid om.
• Breng de sensor met de sensorkop (16) aan op het te meten object (zie afbeelding bij de DC-meting). De sensorkop moet het object aanraken.
• De meetwaarde wordt in het display weergegeven.
• Schakel het meetapparaat na beëindiging van de meting uit.

REC-meetwaardegeheugen

Het meetwaardegeheuegen geeft de minimum- en maximumwaarde van het kooldioxidegehalte weer.

• De REC-functie kan in de meetmodus worden geactiveerd door te drukken op de toets „REC“ (7).
• Op het display verschijnt het symbool „REC“ met een pieptoon.
• De registratie loopt. De automatische utschakeling is gedeactiveerd.
• Om de max-waarde op te roepen, drukt u nogmaals op de toets „REC“ (7). Op het display verschijnt „MAX“ en de waarde wordt uit het geheugen geladen en weergegeven. Door nogmaals te drukken, wordt de min-waarde weergegeven met de aanduiding „MIN“. De MIN/MAX-weergave kan met de toets „HOLD“ (4) worden beëindigd om terug te keren naar „REC“ meetwaardegeheugen. Op het display wordt alleen nog „REC“ weergegeven.
• Om de REC-functie te deactiveren, houdt u de toets „REC“ (7) gedurende ca. 2 s ingedrukt. Het symbool „REC“ verdwijnt.

De opgeslagen weetwaarden blijven alleen in de REC-meetmodus bewaard. Als deze functie wordt beëindigd of het meetapparaat wordt uitgeschakeld, dan wordt tevens het geheugen gewist.

RS232-interface

Het meetapparaat bezit voor het uitwisselen van gegevens met een computer een seriële interface (11). Deze bevindt zich aan de rechterzijde van de behuizing onder een deksel. Open de klep met een pun-tig voorwerp. De interface is uitgevoerd in de vorm van een 3,5mm mono stekkerbus en vereist een speciale datakabel, die optioneel verkrijgbaar is.

De datakabel wordt als volgt aangesloten:

Jackplug 3,5 mm mono 9-pol. D SUB-bus voor pc
Middelste contact Pin 4
Buitencontact	Pin 2
	Tussen pin 2 en pin 5 is een weerstand van 2,2 kohm vereist.

Het seriële datasignaal bestaat uit 16 bits met de volgende sequentie:

Elke databit heeft de volgende betekenis:

D15 Startteken
D14 4
D13 Databit	bij het zenden van de displayregels: 1 = bovenste regel, 2 = onderste regel
D11+D12 Meeteenheid op het display: B3 = mG, B2 = μT
D10 Polariteit; 0 = positief, 1 = negatief
D9 Decimale	punt (DP) op de juiste plaats van rechts naar links;0= kein DP; 1=1DP; 2=2DP; 3=3DP
D8 tot D1 meetwaarde
D0 Eindteken

RS232-instellingen: Baudrate: 9600, pariteit: nee, aantal databits: 8, stopbit: 1 (9600, N, 8, 1)

Onderhoud en reiniging

Afgezien van de vervanging van de batterij en een incidentele reiniging is het meetapparaat onderhoudsvrij. Gebruik voor het schoonmaken van het apparaat een schone, droge, antistatische en pluisvrije reinigingsdoek zonder toevoeging van schurende, chemische en oplosmiddelhoudende reinigingsmiddelen.

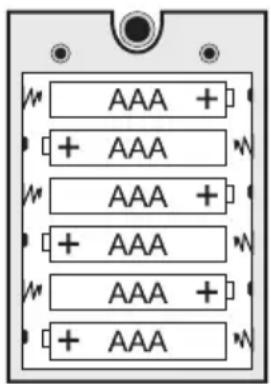

Batterijen vervangen

Voor de eerste ingebruikname en als op het display het batterijsymbool zichtbaar wordt, moeten de batterijen worden geplaatst resp. vervangen.

Vervang de batterijen als volgt:

• Schakel het meetapparaat uit
• Draai aan de achterkant de beide schroeven van het batterijvak los en neem het batterijvakdeksel weg.
• Vervang de lege batterijen door nieuwe batterijen van hetzelfde type (micro, type AAA).
• Let bij het plaatsen van de batterijen op de polariteitgegevens in het batterijvak (+/-)
• Sluit de behuizing weer zorgvuldig in omgekeerde volgorde.

AAA + + AAA AAA + + AAA AAA + + AAA

Laat geen lege batterijen in het meetapparaat zitten, aangezien zelfs batterijen die tegen lekken zijn beveiligd, kunnen corroderen, waardoor chemicaliën vrij- komen die schadelijk zijn voor uw gezondheid, resp. schade veroorzaken aan het apparaat.

Batterijen/accu's mogen niet kortgesloten, gedemonteerd of in het vuur worden geworpen. Batterijen mogen niet worden opgeladen. Er bestaat explosiegevaar.

Lekkende of beschadigde batterijen/accu's kunnen bij huidcontact bijtende wonden veroorzaken. Draag daarom in dit geval beschermende handschoenen.

Vervang altijd alle batterijen gelijktijdig. Meng geen nieuwe batterijen met oude, aangezien deze kunnen gaan lekken.

Gebruik met netadapter

Als optie kan het meetapparaat ook worden gebruikt in combinatie met een geschikte netadapter. De netaansluitbus (9) bevindt zich aan de rechterzijde van het apparaat onder een klep. Open de klep met een puntig voorwerp. De passende stekker heeft de volgende gegevens:

buitendiameter 5,5 mm, binnengat 2,5 mm.

polariteit: buiten min (-), binnen plus (+)

Bedrijfsgegevens : Spanning: 9 V/DC, stroom: Minimaal 50 mA

De juiste alkalinebatterijen zijn onder bestelnr. 65 23 64 verkrijgbaar (6x bestellen). U kunt de passende netadapter bestellen onder bestelnummer 12 26 99.

Afvoer

Gebruikte elektronische apparaten zijn grondstoffen en horen niet thuis bij het huisafval. Indien het apparaat onbruikbaar is geworden, dient het in overeenstemming met de geldende wettelijke voorschriften te worden afgevoerd. Afvoer via het huisvuil is niet toegestaan.

Afvoer van lege batterijen/accu's!

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; afvoeren via het huisvuil is niet toegestaan!

Op batterijen/accu's die schadelijke stoffen bevatten, vindt u de hiernaast vermelde symbolen. Deze geven aan dat ze niet via het huisvuil mogen worden verwijderd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen/accu's kunt u gratis inleveren bij de verzamelplaatsen van uw gemeente, onze filialen of andere verkooppunten van batterijen/accu's! Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu!

Verhelpen van storingen

U heeft met het meetapparaat een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik.

Toch kunnen zich problemen of storingen voordoen.

Hieronder vindt u enkele maatregelen om eventuele storingen eenvoudig zelf te verhelpen:

Neem altijd de veiligheidsinstructies in acht!

Storing Mogelijke oorzaak	Oplossing
Het meetapparaat kan Zijn de batterijen leeg? Controleer de batterijstatus.niet worden ingeschakeld. Zet het meetapparaat terug op		nul door te drukken op de Reset-toets (10).
Er wordt geen stabiele Meetfout? Houd de sensor stil.meetwaarde aangegeven. Wordt de sensor te veel bewogen?
		Is de juiste meetfunctie Controleer de AC/DC-(AC/DC) geselecteerd? functie, of deze geschikt is voor uw object.
Het meetapparaat kan Niet-gedefinieerde Zet het meetapparaat niet worden bediend. systeemtoestand. terug door te drukken op de		Reset-toets (10).

Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkende vakman worden uitgevoerd.

Bij vragen over het gebruik van het meetapparaat staat onze technische helpdesk onder het volgende telefoonnummer ter beschikking:

Voltcraft, Lindenweg 15, 92242 Hirschau, Telnr. 0180 / 586 582 7.

Technische gegevens

Weergave ....LCD-scherm

Meetwaarden .....mG/μT

Meetinterval.....ca. 1 s

Meetfrequentie AC ....40 Hz – 10 kHz

Veldrichting Uni-axiaal

Auto-Power-Off-tijd ......ca. 10 minuten/handmatig

Interface ....serieel, RS232

Batterijen....6x 1,5V micro-batterij (AAA)

Optionele netadapter....9 V/DC gestabiliseerd, min. 50 mA

Stroomverbruik ......ca. 21 mA

Bedrijfstemperatuur....0 tot +50°C

Rel. luchtvochtigheid....<85% rF, niet condenserend

Aanduiding van de nauwkeurigheid in ± (% van aflezing + weergavefouten). De nauwkeurigheid geldt 1 jaar lang bij een temperatuur van +23°C (±5°C), bij een rel. luchtvochtigheid van minder dan 85 %rF, niet condenserend.

De nauwkeurigheid geldt bij een omgevingsveldsterkte van < 3 V/m en een frequentie < 30 MHz.

Meeteenheid mG (milliGauss) μT (microTesla)
Meetbereik -3000 mG tot +3000 mG -300 μT tot + 300 μT
Resolutie	-199,9 mG tot +199,9 mG	0,1 mG	-19,99 μT tot +19,99 μT	0,01 μT
	≥ +200 mG, ≤ -200 mG	1 mG	≥ +20,0 μT, ≤ -20,0 μT	0,1 μT
Nauwkeurigheid	±(2% + 2 mG)** -1000 mG tot + 1000 mG		±(2% + 0,2 μT)** -100,0 μT tot + 100,0 μT
