BEDIENUNGSANLEITUNG GM100 VOLTCRAFT

Magnetfeld-Messgerät GM-100

© BEDIENUNGSANLEITUNG

Seite 4 - 16

Magnetic Field Meter GM-100

GB OPERATING INSTRUCTIONS Page 17 - 29

Magnétomètre GM-100

© NOTICE D'EMPLOI

Page 30 - 42

Magneetveldmeter GM-100

Best.-Nr. / Item-No. /

N° de commande / Bestnr.:

10 13 70

VOLTCRAFT IM INTERNET http://www.voltcraft.de

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft ^® , Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

Sehr geehrter Kunde,

mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.

Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Einführung 4

Bestimmungsgemäße Verwendung 6

Sicherheitshinweise 6

Lieferumfang....7

Bedienelemente 8

Display-Symbole 8

Tastenfunktionen 9

Inbetriebnahme....9

Einlegen der Batterie 9

Anschluss des Mess-Sensors ....9

Aufstellen des Messgerätes 9

Automatische Abschaltfunktion 9

HOLD-Funktion 10

Gerät ein- und ausschalten 10

Durchführung einer Messung 10

Nullabgleich (Relativ-Messung) 10

Messen von DC-Magnetfeldern 11

Messen von AC-Magnetfeldern 11

REC-Messwertspeicher 12

RS232-Schnittstelle 12

Wartung und Reinigung ....13

Batteriewechsel 13

Betrieb mit Steckernetzteil 14

Entsorgung 14

Behebung von Störungen....15

Technische Daten....16

Bestimmungsgemäße Verwendung

Das GM-100 ist ein hochempfindliches Magnetfeldmessgerät für einen breiten Anwendungsbereich in Industrie, Entwicklung, Elektronik und Mechanik. Der externe Sensor ermöglicht die Messung von AC- und DC-Magnetfeldern im Bereich von -3000 bis +3000 mG (Milli-Gauß) bzw. -300 bis + 300 μT (Micro-Tesla).

Bei der Messung von DC-Magnetfeldern wird zusätzlich die Polarität des Magnetfeldes (Nord/Süd) angezeigt. Die hohe Empfindlichkeit des Sensors ermöglicht selbst die Messung des Erd-Magnetfeldes zu Referenzzwecken.

Eine RS-232-Schnittstelle ermöglicht mit einem optionalen Datenkabel die Weiterverarbeitung der Messdaten.

Zum Betrieb werden 6 Micro-Batterien (Typ AAA, UM4) benötigt. Optional ist auch der Betrieb mit einem Steckernetzteil möglich. Batterien und Netzteil sind nicht im Lieferumfang enthalten.

Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

- Nässe oder hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Garantie/Gewährleistung! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Garantie/Gewährleistung.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und europäischen Richtlinien.

Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Der Umgang mit magnetischen Bauteilen bzw. der Aufenthalt in magnetischer Umgebung kann für Menschen mit Herzschrittmachern zu gefährlichen Fehlfunktionen führen.

In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese könnten für Kinder zu einem gefährlichen Spielzeug werden.

Das Messgerät darf nicht in explosionsgefährdeten Bereichen eingesetzt werden.

Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

Lieferumfang

Magnetfeld-Messgerät GM-100

Externer Mess-Sensor

Kunststoff-Koffer

Bedienungsanleitung

Bedienelemente

Siehe Ausklappseite

1 Taste „UNIT/ZERO“
2 Taste ohne Funktion (auch gegenüberliegend)
3 „POWER“-Taste zum Ein- und Ausschalten
4 Taste „HOLD“
5 Display (LCD)
6 Messbuchse für externen Sensor (15)
7 Taste „REC“
8 Taste „AC/DC“
9 Netzteil-Anschlussbuchse
10 RESET-Rückstelltaste
11 RS232-Schnittstelle
12 Geräte-Aufstellbügel
13 Batteriefach
14 Stativ-Buchse
15 Sensor-Anschlussstecker
16 Sensor-Kopf

Display-Symbole

mG Milli-Gauß, Natürliche Einheit der magnetischen Flussdichte (exp. -3)

μT Micro-Tesla, SI-Einheit der magnetische Flussdichte (exp. -6)

N Zeigt positives Magnetfeld (Nordpol)

S Zeigt negatives Magnetfeld (Südpol)

AC Zeigt den Wechselfeld-Modus an

REC Anzeige für Datenaufzeichnung für Minimum/Maximum-Wert

MAX Anzeige des Maximum-Wertes

MIN Anzeige des Minimum-Wertes

POWER Betriebsschalter; das Messgerät kann ein- und ausgeschaltet werden

HOLD Messbetrieb: Die Messwerte werden auf Tastendruck im Display festgehalten (HOLD)

Setup-Menü: Das Menü wird auf Tastendruck beendet (ESC). Die Parameter werden nicht gespeichert.

REC Die Min-/Max-Messwerte werden auf Tastendruck gespeichert und jeder weitere

Tastendruck zeigt die Min- und Max-Werte nacheinander an (REC).

UNIT Schaltet die Messeinheit um

ZERO Taste für Nullableich

AC/DC Messumschaltung zwischen magnetischen Gleich- und Wechselfeldern

Inbetriebnahme

Einlegen der Batterie

Bevor Sie erstmalig mit dem Messgerät arbeiten können, müssen Sie sechs neue Micro-Batterie (Alkaline, AAA) einlegen. Optional kann auch ein Netzteil verwendet werden. Das Einlegen der Batterien und der Netzteilbetrieb ist unter „Wartung und Reinigung“ beschrieben.

Anschluss des Mess-Sensors

Verbinden Sie den runden Stecker des Sensors (15) mit der Buchse "PROBE INPUT" (6) am Messgerät. Der Stecker ist verpolungsgeschützt und passt nur seitenrichtig in die Buchse. Achten Sie auf die Pfeilmarkierung am Stecker. Diese Markierung zeigt zur Geräterückseite. Achten Sie stets auf einen festen Sitz des Steckers in der Buchse, da es sonst zu Fehlmessungen kommen kann.

Aufstellen des Messgerätes

Das Messgerät kann zur besseren Ablesung mit Hilfe des rückseitigen Klappbügels (12) aufgestellt werden.

Über die Stativ-Buchse (14) ist eine Stativmontage möglich

Automatische Abschaltfunktion

Um die Lebensdauer der Batterien nicht unnötig zu verkürzen, kann eine automatische Abschaltung aktiviert werden. Das Messgerät schaltet dann automatisch ab, wenn ca. 10 Minuten lang keine Taste gedrückt wurde. Diese Funktion ist im Lieferzustand abgeschaltet.

Zum Einschalten gehen Sie wie folgt vor:

• Schalten Sie das Messgerät ein.
• Halten Sie die Taste „AC/DC“ (8) für ca. 2 s gedrückt. Im Display erscheint „PoFF“.
• Wählen Sie mit den Tasten „UNIT“ (1) oder „AC/DC“ (8) den gewünschten Modus:
  0 = automatische Abschaltung ist aus
  1 = automatische Abschaltung ist ein

- Bestätigen Sie Ihre Wahl mit der Taste „REC“ (7) oder beenden Sie die Einstellung ohne Speicherung mit der Taste „HOLD“.

- Die Anzeige schaltet in den normalen Messmodus zurück.

HOLD-Funktion

Im Messbetrieb ermöglicht die Taste „HOLD“ den Messwert im Display festzuhalten. Das Symbol „HOLD“ wird im Display angezeigt. Ein erneutes Drücken schaltet in den normalen Messmodus zurück. „HOLD“ erlischt.

Gerät ein- und ausschalten

Schalten Sie das Gerät mit der Taste „POWER“ (3) ein. Nach einer kurzen Initialisierungsphase ist das Messgerät betriebsbereit. Zum Ausschalten betätigen Sie die Taste „POWER“ (3) erneut. Die Anzeige „OFF“ erscheint und schaltet das Gerät mit einem Piepton ab. Schalten Sie das Messgerät nach Messende immer aus.

Durchführung einer Messung

Der hochempfindliche Sensor zeigt im normalen Betrieb stets einen geringen Wert an. Dieser Wert entspricht dem Erdmagnetfeld und kann über einen Nullabgleich kompensiert werden.

Mit dem Messgerät können magnetische Gleich- und Wechselfelder gemessen werden. Der Messmodus muss entsprechend umgestellt sein. Nach dem Einschalten ist der DC-Modus voreingestellt.

Jede Bewegung des Sensors kann zu einer Messwertschwankung führen. Bringen Sie den Sensor vor Messbeginn bereits an das zu prüfende Objekt und schalten erst dann das Messgerät ein.

Nullabgleich (Relativ-Messung)

Durch den hochempfindlichen Sensor wird bereits das natürliche Erd-Magnetfeld angezeigt. Um diesen Anzeigewert nicht mit in die Messung einzubeziehen, kann die Anzeige auf Null gesetzt werden.

Gehen Sie dazu wie folgt vor:

• Schalten Sie das Messgerät ein.
• Halten Sie die Taste „ZERO“ (1) für ca. 2 s gedrückt, bis die Anzeige auf Null gesetzt wird. Ein Piepton bestätigt diese Aktion. Der aktive Nullabgleich wird über eine kleine „0“ über der Nord-Süd-Anzeige visualisiert.
• Die Messungen können durchgeführt werden.
• Zum Abschalten des Nullabgleichs halten Sie die Taste „ZERO“ (1) für ca. 2 s gedrückt. Ein Piepton bestätigt diese Aktion. Die „0“-Anzeige erlischt.

Messen von DC-Magnetfeldern

DC-Magneten sind z.B. Dauermagneten mit Nord- und Südpol. Die magnetischen Feldlinien verlaufen außerhalb des Magneten immer vom Nordpol zum Südpol. Diese Eigenschaft ermöglicht es, neben dem Messwert für die magnetische Flussdichte auch die Polarität (Nordpol/Südpol) anzuzeigen.

Zur DC-Messung gehen Sie wie folgt vor:

• Schalten Sie das Messgerät ein. Sie befinden Sich im DC-Messbereich.
• Wählen Sie mit der Taste „UNIT“ die Messeinheit ( T/mG). Jedes Drücken schaltet die Einheit um.
• Bringen Sie den Sensor mit dem Sensorkopf (16) wie abgebildet an das zu messende Objekt. Der Sensorkopf muss das Objekt berühren.

- Der Messwert wird zusammen mit der Polarität (N/S) im Display angezeigt.

- Schalten Sie das Messgerät nach Messende aus.

N S

Wurde der Messbereich nach unten (-) oder oben (+) überschritten, so zeigt das Display nur die unteren bzw. oberen Segmentstriche der Messwertanzeige an.

Messen von AC-Magnetfeldern

AC-Magnetfelder kommen in Wechselstromspulen wie z.B. Transformatoren etc. vor. Die magnetischen Feldlinien wechseln ihre Richtung. Das Messgerät kann magnetische Wechselfelder von 40 Hz bis 10 kHz messen.

Zur AC-Messung gehen Sie wie folgt vor:

• Schalten Sie das Messgerät ein. Sie befinden Sich im DC-Messbereich.
• Drücken Sie zur Umschaltung in den AC-Bereich die Taste „AC/DC“ (8). Im Display erscheint „AC“. Jedes Drücken schaltet die Funktion um.
• Wählen Sie mit der Taste „UNIT“ die Messeinheit ( T/mG). Jedes Drücken schaltet die Einheit um.
• Bringen Sie den Sensor mit dem Sensorkopf (16) wie bei DC-Messung abgebildet an das zu messende Objekt. Der Sensorkopf muss das Objekt berühren.
• Der Messwert wird im Display angezeigt.
• Schalten Sie das Messgerät nach Messende aus.

REC-Messwertspeicher

Der Messwertspeicher zeichnet die Minimum- und Maximum-Werte des Kohlendioxidgehaltes auf.

- Die REC-Funktion kann im Messbetrieb durch Drücken der Taste „REC“ (7) aktiviert werden.

- Im Display erschein das Symbol „REC“ mit einem Piepton.

- Die Aufzeichnung läuft. Die automatische Abschaltung ist deaktiviert.

- Um die Max-Werte abzurufen, drücken Sie die Taste „REC“ (7) erneut. In der Anzeige erscheint „MAX“ und der Wert wird aus dem Speicher geladen und angezeigt. Ein erneutes Drücken zeigt den Min-Wert mit der Anzeige „MIN“. Die MIN/MAX-Anzeige kann mit der Taste „HOLD“ (4) beendet werden und zur „REC“ Messwertspeicherung zurückzukehren. Im Display wird nur noch „REC“ angezeigt.

- Um die REC-Funktion zu deaktivieren, halten Sie die Taste „REC“ (7) für ca. 2s gedrückt. Das Symbol „REC“ erlischt.

Die gespeicherten Messwerte bleiben nur im REC-Messbetrieb erhalten. Wird diese Funktion beendet bzw. das Messgerät ausgeschaltet, so wird auch der Speicher gelöscht.

RS232-Schnittstelle

Das Messgerät besitzt zum Datenaustausch mit einem Computer eine serielle Schnittstelle (11). Diese befindet sich an der rechten Gehäuseseite unter einem Deckel. Öffnen Sie die Klappe mit einem spitzen Gegenstand. Die Schnittstelle ist in Form einer 3,5mm Mono-Klinkenbuchse ausgeführt und benötigt ein spezielles Datenkabel, das optional erhältlich ist.

Das Datenkabel hat folgende Belegung:

Klinkenstecker 3,5 mm Mono 9pol. D-	SUB-Buchse für PC
Mittelkontakt	Pin 4
Außenkontakt	Pin 2
	Zwischen Pin 2 und Pin 5 ist ein Widerstand mit 2,2 KOhm erforderlich.

Das serielle Datensignal setzt sich aus 16 Bit mit folgender Reihenfolge zusammen: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0

Jedes Datenbit hat folgende Bedeutung:

D15 Startzeichen
D14 4
D13 Datenbitt beim Senden der Displayzeile: 1 = obere Zeile, 2 = untere Zeile
D11+D12 Messeinheit im Display: B3 = mG, B2 = μT
D10 Polarität; 0 = positiv; 1 = negativ
D9 Dezimalpunkt (DP) an entsprechender Stelle von rechts nach links;0= kein DP; 1=1DP; 2=2DP; 3=3DP
D8 bis D1 MesswertD8 = größte Digit (MSD), D1 = kleinste Digit (LSD).Bei einer Displayanzeige von 1234 ergibt sich folgender Bitsatz „00001234“
D0 Endzeichen

RS232-Einstellungen: Baud-Rate: 9600, Parität: Nein, Anzahl Datenbits: 8, Stopbit: 1 (9600, N, 8, 1)

Wartung und Reinigung

Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messgerät wartungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.

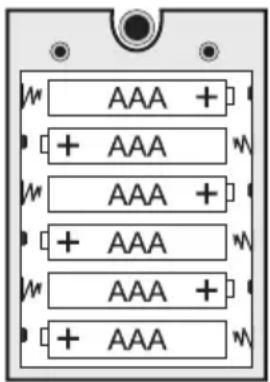

Batteriewechsel

Zur Erstinbetriebnahme und wenn im Display das Batteriesymbol sichtbar wird, müssen die Batterien eingesetzt bzw. gewechselt werden.

Zum Auswechseln der Batterien gehen Sie wie folgt vor:

• Schalten Sie das Messgerät aus
• Lösen Sie die beiden rückseitigen Batteriefachschrauben und nehmen den Batteriefachdeckel ab.
• Ersetzen Sie die verbrauchten Batterien gegen neue Alkaline Batterien des selben Typs (AAA) und Marke.
• Achten Sie beim Einsetzen die Polaritätsangaben im Batteriefach (+/-)
• Verschließen Sie das Gehäuse wieder sorgfältig in umgekehrter Reihenfolge.

W AAA + + AAA W AAA + + AAA W AAA + + AAA

Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.

Batterien und Akkus dürfen nicht kurzgeschlossen oder ins Feuer geworfen werden. Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr.

Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Ersetzen Sie immer alle Batterien gleichzeitig. Mischen Sie keine neuen Batterien mit verbrauchten, da diese sonst auslaufen könnten.

Betrieb mit Steckernetzteil

Optional kann das Messgerät auch mit einem passenden Netzteil betrieben werden. Die Netzteilbuchse (9) befindet sich auf der rechten Gehäuseseite unter einer Klappe. Öffnen Sie die Klappe mit einem spitzen Gegenstand. Der passende Stecker hat folgende Daten:

Außen-Durchmesser 5,5 mm, Innenloch 2,5 mm.

Polarität : Außen Minus (-), Innen Plus (+)

Betriebsdaten: Spannung: 9 V/DC, Strom: mind. 50 mA

Passende Alkaline Batterien erhalten Sie unter der Best.-Nr. 65 23 64 (Bitte 6x bestellen). Das passende Steckernetzteil können Sie unter Best.-Nr. 12 26 99 bestellen.

Entsorgung

Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den geltenden gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

Entsorgung von gebrauchten Batterien/Akkus!

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden! Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

Behebung von Störungen

Mit dem Messgerät haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache Abhilfe
Das Messgerät lässt sich Sind nicht einschalten. zustand.	ind die Batterien verbraucht? Kontrollieren Sie den Batterie-Setzen Sie das Messgerät durch Drücken der Reset-Taste (10) zurück.
Es wird kein stabiler Fehlmeßung? Halten Sie den Sensor ruhig. Messwert angezeigt. Wird der Sensor zu stark bewegt?
	Ist die korrekte Messfunktion Kontrollieren Sie die AC/DC-(AC/DC) gewählt? Funktion, ob diese für Ihr Objekt passt.
Messgerät lässt sich Undefinierter Systemzustand. Setzen Sie das nicht bedienen. durch Drücken der Reset-Taste	dier Systemzustand. Setzen Sie das Reset-Taste	Messgerät(10) zurück.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser techn.

Support unter folgender Telefonnummer zur Verfügung:

Voltcraft, Lindenweg 15, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 7.

Technische Daten

Anzeige ....LC-Display

Messwerte.....mG/μT

Messintervall ......ca. 1 s

Feldrichtung Uni-Axial

Auto-Power-Off-Zeit ......ca. 10 Minuten/Manuell

Schnittstelle....Seriell, RS232

Batterien 6x 1,5V Micro-Batterien (AAA)

Optionales Netzteil 9 V/DC stabilisiert, min. 50 mA

Stromaufnahme......ca. 21 mA

Betriebstemperatur 0 bis +50°C

Rel. Luftfeuchtigkeit....< 85%rF, nicht kondensierend

Gewicht ......ca. 400 g

Abmessungen (LxBxH mm) ......173 x 68 x 42 (Messgerät)

177 x 29 x 17 (Sensor)

Leitungslänge Sensor ....ca. 1 m

Messtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C (± 5°C), bei einer rel. Luftfeuchtigkeit von kleiner als 85 %rF, nicht kondensierend.

Die Genauigkeiten entsprechen bei einer Umgebungsfeldstärke von < 3 V/m und einer Frequenz < 30 MHz.

Messeinheit mG (Milli-Gauß) μT (Micro-Tesla)
Messbereich -3000 mG bis +3000 mG -300 μT bis + 300 μT
Auflösung	-199,9 mG bis +199,9 mG	0,1 mG	-19,99 μT bis +19,99 μT	0,01 μT
	≥ +200 mG, ≤ -200 mG	1 mG	≥ +20,0 μT, ≤ -20,0 μT	0,1 μT
Genauigkeit ±(2%	+ 2 mG)* ±(2%* -1000 mG bis + 1000 mG		+ 0,2 μT)** -100,0 μT bis + 100,0 μT

Introduction

Dear Customer,

Technische gegevens....55

Gewicht ......ca. 400 g

Afmetingen (LxBxH mm)....173 x 68 x 42 (meetapparaat)

177 x 29 x 17 (sensor)

Leidinglengte sensor.....ca. 1 m

Meettoleranties
