Producttype	Audio-video-ontvanger
Merk	Kenwood
Model	KMM122
Installatieafmetingen	182 mm × 53 mm × 107 mm
Gewicht	0,6 kg
Voeding	12 V DC (10,5 V – 16 V toelaatbaar), max. stroomverbruik 10 A
Max. uitgangsvermogen	50 W × 4
Nominaal vermogen (THD)	22 W × 4 (minder dan 1 % THD)
Luidsprekerimpedantie	4 Ω – 8 Ω
Tunerfrequentiebereik	FM: 87,5 – 108 MHz; AM: 531 – 1611 kHz; LW: 153 – 279 kHz
USB-audioformaten	MP3, WMA, WAV, FLAC
Frequentierespons (USB)	20 Hz – 20 kHz (±1 dB)
Signaal-ruisverhouding (USB)	105 dB
Hulp-ingang	Stereo mini-jack 3,5 mm
Hoofdfuncties	Radio (FM/AM/LW), USB, AUX, iPod/iPhone, Android, audio-instellingen (equalizer, lage tonen, hoge tonen), klok
Onderhoud	Veeg het frontpaneel af met een droge siliconen- of zachte doek; reinig de connector met een wattenstaafje
Meegeleverde onderdelen	Afneembaar frontpaneel, montageplaat, montagehuls, bedradingsset, extractiesleutels
Veiligheidsvoorschriften	Gebruik geen afleidende functies tijdens het rijden; pas het volume aan om externe geluiden te kunnen horen

Veelgestelde vragen - KMM122 KENWOOD

Wat te doen als er geen geluid uit het apparaat komt?

Controleer het volume, de luidsprekerkabelverbindingen en de staat van het frontpaneel. Als het bericht PROTECTING SEND SERVICE wordt weergegeven, neem dan contact op met de klantenservice.

Hoe reset ik het apparaat?

Druk met een dun voorwerp op de resetknop (Reset) op het frontpaneel. De voorinstellingen worden gewist, behalve de opgeslagen zenders.

Waarom verschijnt het bericht <b>MISWIRING CHECK WIRING THEN PWR ON</b>?

Dit duidt op een bedradingsprobleem. Schakel het apparaat uit, controleer of de luidsprekerkabelaansluitingen goed geïsoleerd zijn, en schakel vervolgens weer in.

Hoe reinig ik de connectoren van het frontpaneel?

Verwijder het frontpaneel en reinig voorzichtig de connector aan de achterzijde met een droog wattenstaafje. Vermijd beschadiging van de pinnen.

Wat te doen als de radio-ontvangst slecht is?

Controleer de antenneverbinding. Schakel LOCAL SEEK in de tunerinstellingen in om alleen stations met goede ontvangst te zoeken.

Mijn USB-apparaat wordt niet herkend, wat moet ik doen?

Zorg ervoor dat het apparaat is geformatteerd als FAT12/16/32 en compatibele audiobestanden bevat (MP3, WMA, WAV, FLAC). Reset het USB-apparaat of gebruik een ander. Het bericht NO DEVICE duidt op een verbindingsprobleem.

Waarom wordt het bericht <b>NA FILE</b> weergegeven?

Dit betekent dat er geen compatibel audiobestand is gevonden. Controleer of de bestanden in een ondersteund formaat zijn (MP3, WMA, WAV, FLAC) en dat het apparaat niet leeg is.

Hoe verbind ik een Android-telefoon om naar muziek te luisteren?

Verbind de telefoon via de USB-kabel. Als de BROWSE MODE gewenst is, installeer dan de app KENWOOD MUSIC PLAY op de telefoon. U kunt ook de HAND MODE gebruiken om vanaf de telefoon te bedienen.

Hoe stel ik de audio-equalizer in?

Tijdens het afspelen drukt u op AUD om het audiomenu te openen. Draai aan de volumeknop om EQ PRO of PRESET EQ te selecteren en kies een stijl (ROCK, POPS, etc.) of stel de frequenties handmatig in.

Het scherm geeft continu <b>READING</b> weer, wat moet ik doen?

Dit geeft aan dat het apparaat het USB-apparaat leest. Als dit aanhoudt, verminder dan het aantal mappen of bestanden. Zorg ervoor dat het apparaat niet te veel hiërarchische niveaus heeft.

GEBRUIKSAANWIJZING KMM122 KENWOOD

Informatie over het weggooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbool geeft aan dat gebruikte elektrische, elektronische producten en batterijen niet bij het normale huishoudelijke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.

Conformiteitsverklaring met betrekking tot de EMC-richtlijn van de Europese Unie Conformiteitsverklaring met betrekking tot de RoHS richtlijn van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-vertegenwoordiger:

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, Nederland

1	Kies de displaytaal en annuleer de demonstratie
2	Instellen van de klok en datum
3	Instellen van de basisinstellingen

RADIO

5

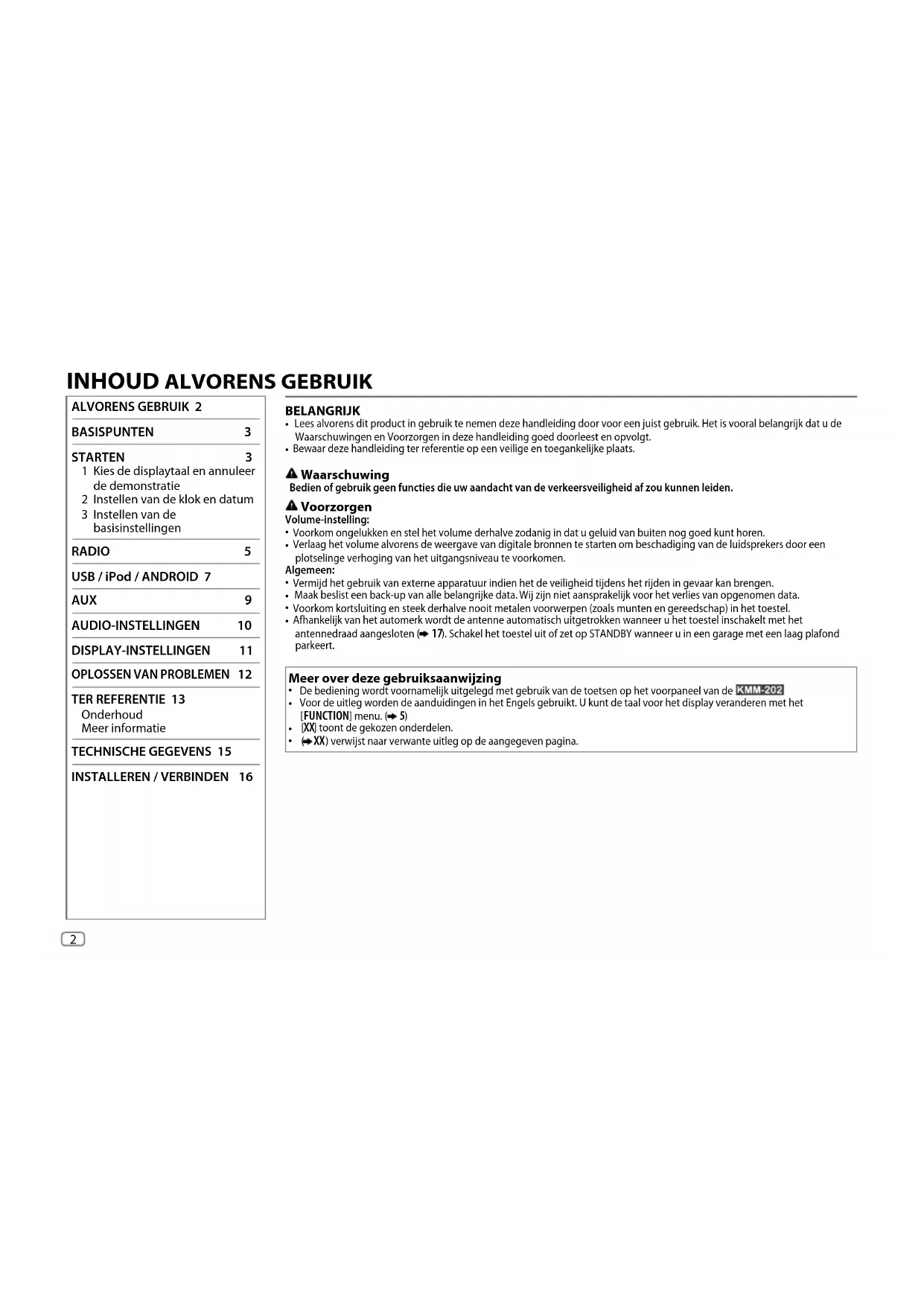

• Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en Voorzorgen in deze handleiding goed doorleest en opvolgt.
• Bewaar deze handleiding ter referentie op een veilige en toegankelijke plaats.

⚠ Waarschuwing

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden.

▲ Voorzorgen

Volume-instelling:

• Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
• Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen.

Algemeen:

- Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen.

- Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data.

- Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.

- Afhankelijk van het automerk wordt de antenne automatisch uitgetrokken wanneer u het toestel inschakelt met het antennedraad aangesloten (→ 17). Schakel het toestel uit of zet op STANDBY wanneer u in een garage met een laag plafond parkeert.

Meer over deze gebruiksaanwijzing

• De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de KMM-202
• Voor de uitleg worden de aanduidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het [FUNCTION] menu. (→ 5)
  • [XX] toont de gekozen onderdelen.
  • (→XX) verwijst naar verwante uitleg op de aangegeven pagina.

BASISPUNTEN

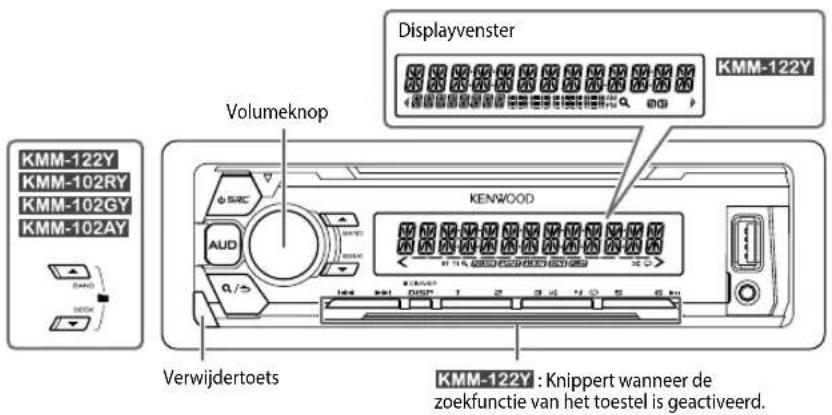

Voorpaneel

Displayvenster KMM-122Y Volumeknop KMM-122Y KMM-102RY KMM-102GY KMM-102AY Verwijdertoets KENWOOD KMM-122Y : Knippert wanneer de zoekfunctie van het toestel is geactiveerd.

TerugstellenBevestigen Verwijderen

De door u gemaakte instellingen, uitgezonderd de vastgelegde radiozenders, worden gewist.

Voor het Op het voorpaneel

Inschakelen van de stroom	Druk op ⏻ SRC.• Houd even ingedrukt om de stroom uit te schakelen.
Instellen van het volume Verdraai de volumeknop.
Een bron selecteren	Druk herhaaldelijk op ⏻ SRC.
Veranderen van de displayinformatie	Druk herhaaldelijk op DISP. (→ 14)

STARTEN

KENWOOD

Kies de displaytaal en annuleer de demonstratie

Na het inschakelen van de stroom (of na het terugstellen van het toestel), toont het display: "SEL LANGUAGE"→ "PRESS"→ "VOLUME KNOB"

1 Draai de volumeknop om [ ENG] (Engels), [RUS] (Russisch) of [SPA] (Spaans) te kiezen en druk vervolgens op de knop. [ENG] is de basisinstelling. Het display toont vervolgens: "CANCEL DEMO" → "PRESS" → "VOLUME KNOB".

2 Druk op de volumeknop. [YES] is de basisinstelling.

3 Druk nogmaals op de volumeknop. "DEMO OFF" verschijnt.

STARTEN

Instellen van de klok en datum

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [ CLOCK] te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om [ CLOCK ADJUST] te kiezen en druk vervolgens op de knop.
4 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop. Uur → Minuut
5 Draai de volumeknop om [ CLOCK FORMAT] te kiezen en druk vervolgens op de knop.
6 Draai de volumeknop om [12H] of [24H] te kiezen en druk vervolgens op de knop.
7 Draai de volumeknop om [ DATE FORMAT] te kiezen en druk vervolgens op de knop.
8 Draai de volumeknop om [ DD/MM/YY] of [MM/DD/YY] te kiezen en druk vervolgens op de knop.
9 Draai de volumeknop om [ DATE SET] te kiezen en druk vervolgens op de knop.
10 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop.
Dag → Maand Jaar of Maand→Dag 1aar
11 Houd eveningedrukt om te voltooien.
Druk op 4m naar het voorgaande instelonderdeel terug te keren.

Instellen van de klok

Instellen van de datum

Instellen van de basisinstellingen

1 Druk herhaaldelijk op omRE STANDBY functie te activeren.
2 Druk op de volumeknop om [ FUNCTION ] op te roepen. • Druk op AUD en voer [ AUDIO CONTROL ] direct in.
3 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd even ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

AUDIO CONTROL
SWITCH PREOUT	REAR/ SUB-W of REAR/ SUBWOOFER: Kiezen of achterluidsprekers of een subwoofer zijn aangesloten met de lijnuitgangsaansluitingen op het achterpaneel (via een externe versterker).
SP SELECT OFF	____/ 5/4/ 6 × 9/6' OEM: Overeenkomstig het luidsprekerformaat (5-inch of 4-inch, 6×9-inch of 6-inch) of OEM-luidsprekers kiezen voor een optimaal geluid.
DISPLAY
EASY MENU	(Voor KMM-122YON: Zowel de display- als toetsverlichting verandert naar wit bij het invoerenv an [FUNCTION].; OFF: Zowel de display- als toetsverlichting blijft als de bij [COLORSELECT] gekozen kleur. (→ 11)
TUNER SETTING
PRESET TYPE	NORMAL: Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband (FM1/ FM2/ FM3/ MW/ LW). ; MIX: Vastleggen van een zender onder iedere voorkeurtoets ongeacht de gekozen golfband.
SYSTEM
KEY BEEP	ON: Activeren van de toetsdruktoon. ; OFF: Uitschakelen.
SOURCE SELECT
BUILT-IN AUX	ON: Activeren van AUX als bronkeuze. OFF: Uitschakelen. (→ 9)
P-OFF WAIT	Alleen mogelijk wanneer de demonstratiefunctie is uitgeschakeld.Instellen van de periode waarna het toestel (wanneer standby geschakeld) ter energiebesparing automatisch wordt uitgeschakeld.20M : 20 minuten ;40M : 40 minuten ;60M : 60 minuten ;WAIT TIME — — — of OFF — — — Geannuleerd

STARTEN RADIO

F/W UPDATE

UPDATE SYSTEM

F/W UP xx.xxYE Se upgrade van de firmware wordt gestart. ; NO Geannuleerd (upgraden is niet geactiveerd). Ga voor details aangaande de update van firmware naar: www.kenwood.com/cs/ce/

CLOCK

CLOCK DISPLAY De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld.; OF Geannuleerd.

ENGLISH

РУССКИЙ

ESPANOL

Kies indien van toepassing de displaytaal voor het [FUNCTION] en muziekinformatie. [ENGLISH] standaardinstelling.

KENWOOD 0.5% C G/5 1 2 3 4 5 6

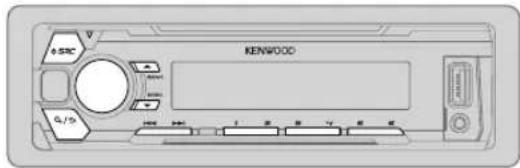

Opzoeken van een zender

1 Druk herhaaldelijk op bORTUNER te kiezen.
2 Druk herhaaldelijk op ▲ BAND om FM1/ FM2/ FM3/ MW/ LW te kiezen.
3 Druk op |◀◀/▶▶| om een zender op te zoeken.

- Veranderen van de zoekmethode voor ◀◀◀ / ▶▶▶: Druk herhaaldelijk op ▼ SEEK

AUTO1 : Automatisch opzoeken van een zender.

AUTO2 : Opzoeken van een voorkeurzender.

MANUAL : Handmatig zoeken naar een zender.

- Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.

- Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot6).

Overige instellingen

1 Druk op de volumeknop om [FUNCT] ONe roepen.
2 Draai de volumeknop om een onderdeel te kiezen (→6) en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd everingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

RADIO

Basisinstelling: XX

TUNER SETTING

LOCAL SEEK	ON: Opzoeken van uitsluitend zenders met een goede ontvangst. ;OFF: Geannuleerd.• De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert, moet u de instellingen opnieuw maken.
AUTO MEMORY	YES: Automatisch opslaan van 6 zenders met een goede ontvangst. ;NO: Geannuleerd.• Alleen kiesbaar indien [NORMAL] is gekozen voor [PRESET TYPE]. (→4)
MONO SET ON	: Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloren). ;OFF: Geannuleerd.
NEWS SET ON	: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ;OFF: Geannuleerd.
REGIONAL ON	: Overschakelen naar een andere zender in een bepaalde regio met gebruik van "AF". ;OFF: Geannuleerd.
AF SET ON	: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ;OFF: Geannuleerd.
TI ON	: Het toestel schakelt tijdelijk over naar verkeersinformatie indien beschikbaar ("TI" licht op). ;OFF: Geannuleerd.
PTY SEARCH	1 Druk op de volumeknop om de PTY-taalkeuze te activeren.2 Draai de volumeknop om de PTY-taal (ENGLISH/ FRENCH/GERMAN) te kiezen en druk vervolgens op de knop.3 Draai de volumeknop om een beschikbaar Programmatype te kiezen (zie het volgende gedeelte).4 Druk op◄◄ / ►►1 om het zoeken te starten.

CLOCK

TIME SYNC

ON: Gelijkstellen van de klok van het toestel op basis van de tijd van de Radio Data System zender.; OFF: Geannuleerd.

Beschikbare programmatypes

MUSIC: POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), JAZZ,

COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek)

Het toestel zoekt naar het programmatype van de categorie van [SPEECH] of [MUSIC] indien gekozen.

- [LOCAL SEEK]/ [MONO SET]/ [NEWS SET]/ [REGIONAL]/ [AF SET]/ [TI]/ [PTY SEARCH] kan alleen worden gekozen met golfbanden FM1/ FM2/ FM3.

- Wanneer het volume wordt aangepast tijdens het ontvangen van verkeersinformatie of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanneer later weer verkeersinformatie of nieuwsuitzending wordt ontvangen.

Starten van de weergave

De bron verandert automatisch en de weergave start.

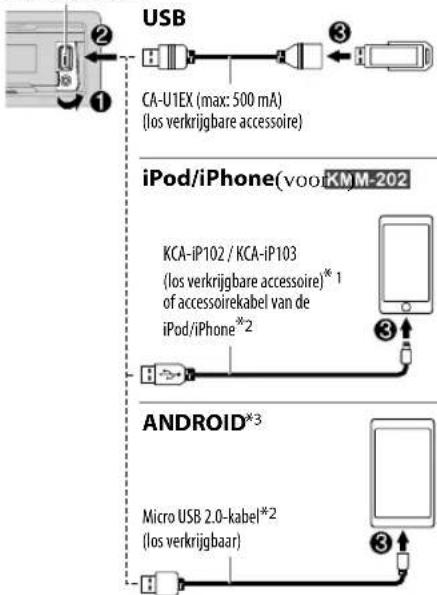

USB-ingangsaansluiting

*1 KCA-iP102 : 30-pin type, KCA-iP103 : Verlicht type
*2 Laat de kabel wanneer niet in gebruik niet in de auto achter.

Voor het Op het voorpaneel

Weergave / pauze	Druk op 6 ▶II.
Snel achterwaarts / voorwaarts*4	Houd ◀◀/▶▶| even ingedrukt.
Kiezen van een fragment/ bestand	Druk op ◀◀/▶▶I.
Kiezen van een map*5	Druk op ▲/▼.
Afspelen herhalen*6	Druk herhaaldelijk op 4 ◎FILE REPEALDER REPLAIREPEAMP3/WMA/WAV/FLAC-bestandFILE REPEALDER REREAT OIPod of ANDROID
Willekeurig afspelen*6	Druk herhaaldelijk op 3 ✘FOLDER RANDONDOM OIE3/WMA/WAV/FLAC-bestand, iPod of ANDROID
	Houd 3 even ingedrukt om ALL RANTRONIezen.

*3 Indien verbonden met een Android apparaat verschijnt "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Volg de aanwijzingen voor het installeren van de app. U kunt tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android apparaat installeren alvorens de verbinding te maken. (→ 13)
*4 Voor de ANDROID: Alleen mogelijk wanneer [BROWSE MOQBEEN. (→ 8)
* 5 Alleen voor MP3/WMA/WAV/FLAC-bestanden. Werkt niet voor een iPod/ ANDROID.
*6 Voor de iPod/ ANDROID: Alleen mogelijk wanneer [MODE QIBROWSE MIGELLEN. (→ 8)

Selecteer de bedieningsfunctie

Druk met IPOD als bron gekozen herhaaldelijk op 5.

MODE ON : Regel de iPod met de iPod. Weergave/pauze, verspringen, snel-voorwaarts of achterwaarts verplaatsen in bestanden is nog mogelijk met dit toestel.

MODE OFF : Regel de iPod met dit toestel.

Druk met ANDROID als bron gekozen herhaaldelijk op 5.

BROWSE MODE : Bedien het Android apparaat met dit toestel via de KENWOOD MUSIC PLAY app die op het Android apparaat is geïnstalleerd.

HAND MODE : Bedien het Android apparaat met het Android apparaat middels een andere mediaspeler-app die op het Android apparaat is geïnstalleerd. Weergave/pauze en verspringen van bestanden kan nog wel worden uitgevoerd via dit toestel.

Selecteer het muziekstation

Druk herhaaldelijk op 5.

De in de volgende drive opgeslagen nummers worden afgespeeld.

• Geselecteerde interne of externe geheugen van een smartphone (massaopslagklasse).
• Geselecteerde station van een apparaat met meerdere stations.

Kies een bestand uit een map/lijst

1 Druk op ♀/♂
2 Draai de volumeknop om een map/lijst te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om een bestand te kiezen en druk vervolgens op de knop.

Snelzoeken

U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken.

Draai de volumeknop snel om de lijst snel te doorlopen.

— Niet van toepassing op iPod.

(of)

Druk op |◀◀ / ▶▶| om met een vooraf ingestelde zoekratio te zoeken. (→ 9, [SKIP SEARCH])
- Door ◀◀◀/▶▶ even ingedrukt te houden, wordt met een ratio van 10% gezocht.
— Niet voor MP3/WMA/WAV/FLAC-bestanden.

Met alfabet zoeken (alleen voor iPod)

U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoeken.

1 Verdraai de volumeknop snel voor het activeren van zoeken met tekens.
2 Draai de volumeknop om het teken te kiezen.
Als u wilt zoeken naar een ander teken dan A t/m Z en 0 t/m 9, voert u alleen " *in.
3 Druk op|◀◀ /▶▶| om de invoerpositie te veranderen.
• U kunt maximaal 3 tekens (letters) invoeren.
4 Druk op de volumeknop om het zoeken te starten.

• Druk op5 om weer terug naar de basismap/ het eerste bestand/ het eerste menu te gaan.
• Druk op om naar het voorgaande instelonderdeel terug te keren.
• Houd Q even ingedrukt om te annuleren.
• Voor iPod alleen van toepassing wanneer [MODE OFF] is gekozen.
• Voor ANDROID alleen van toepassing wanneer [BROWSE MODE] is gekozen.

Luisteren naar Tuneln Radio/ Tuneln Radio Pro/ Aupeo (voor HMM-202

Voor het luisteren naar Tuneln Radio, Tuneln Radio Pro of Aupeo moet u de iPod/iPhone met de USB-ingangsaansluiting van het toestel verbinden.

- Het toestel geeft het geluid van deze apps weer.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd even ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling:XX

USB

MUSIC DRIVE DRIVE CHANGE : Het volgende station ([DRIVE 1] tot [DRIVE 5]) wordt automatisch gekozen en de weergave start. Herhaal stappen 1 tot 3 om de volgende drives te kiezen.

SKIP SEARCH 0.5% ____ / 1%/ 5%/10% : Bij het luisteren naar een iPod of ANDROID, kunt u de zoekratio voor het totaal aantal bestanden kiezen.

AUX

Voorbereiding:

Kies [ON] voor [BUILT-IN AUX]. (→ 4)

Starten van weergave

1 Verbind een draagbare audiospeler (los verkrijgbaar).

Aux-ingangsaansluiting ① ② ③ Draagbare audiospeler

3,5 mm stereo-ministekker, "L"-vormig (los verkrijgbaar)

2 Druk herhaaldelijk op omSROX te kiezen.

3 Schakel de draagbare audiospeler in en start de weergave.

Instellen van de AUX-naam

Tijdens het luisteren naar een draagbare audiospeler die met het toestel is verbonden...

1 Druk op de volumeknop om [ FUNCTION] op te roepen.

2 Draai de volumeknop om [ SYSTEM] te kiezen en druk vervolgens op de knop.

3 Draai de volumeknop om [ AUX NAME SET] te kiezen en druk vervolgens op de knop.

4 Draai de volumeknop om een onderdeel te kiezen en druk vervolgens op de knop.

AUX(basisinstelling)/ DVD/ PORTABLE/ GAME/ VIDEO/ TV

5 Houd even ingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

AUDIO-INSTELLINGEN

Tijdens het luisteren naar een bron...

1 Druk op AUD om [ AUDIO CONTROL] direct te activeren.

2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.

4 Houd even ingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

SUB-W LEVEL -15	tot +15(0)	Instellen van het subwooferuitgangsniveau.
BASS LEVEL -8	tot+8 (+2)	Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.)
MID LEVEL -8	tot+8 (+1)
TRE LEVEL	-8 tot+8 (+1)

EQ PRO (Deze instelling wordt onder [USER] vastgelegd.)

BASS ADJUST BASS CTR FRQ		60 / 80/100/200 of 60HZ/80HZ/100HZ/200HZ:Kiezen van de middenfrequentie.
		BASS LEVEL -8 tot +8 (+2): Instellen van het niveau.
		BASS Q FACTOR 1.00/1.25/1.50/2.00: Instellen van de kwaliteitsfactor.
		BASS EXTEND ON: Activeren van verlengde lage tonen. ;OFF: Geannuleerd.
MID ADJUST	MID CTR FRQ	0.5K/1.0K/1.5K/2.5K of 0.5KHZ/1.0KHZ/1.5KHZ/2.5KHZ: Kiezen van de middenfrequentie.
	MID LEVEL	-8 tot +8 (+1): Instellen van het niveau.
	MID Q FACTOR	0.75/1.00/1.25: Instellen van de kwaliteitsfactor.
TRE ADJUST TRE CTR FRQ		10.0K / 12.5K/15.0K/17.5K of 10.0KHZ/12.5KHZ/15.0KHZ/17.5KHZ: Kiezen van de middenfrequentie.
		TRE LEVEL -8 tot +8 (+1): Instellen van het niveau.

PRESET EQ DRIVE EQ	/TOP40/ POWERFUL/ ROCK/ POPS/EASY/JAZZ/NATURAL/USER:Kiezen van een geschikte, vooringestelde equalizer voor het muziekgenre. (Kies [USER] voor gebruik van de instellingen die met [EQ PRO] zijn gemaakt.)[DRIVE EQ] is een vooraf ingestelde equalizer waarmee het geluid van buiten de auto of het geluid van de banden wordt gereduceerd.
BASS BOOST LV1	/LV2/LV3 ofLEVEL1/LEVEL2/LEVEL3:Kiezen van het gewenste versterkingsniveau voor de lage tonen. ;OFF:Geannuleerd.
LOUDNESS LV1	/LV2 ofLEVEL1/LEVEL2:Selecteren van de gewenste lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau. ;OFF:Geannuleerd.
SUBWOOFER SET ON	_Activeren van de subwooferuitgang. ;OFF:Geannuleerd.
LPF SUBWOOFER THROUGH	:Alle signalen worden naar de subwoofer gestuurd. ;85HZ/120HZ/160HZ:Audiosignalen met lagere frequenties dan 85 Hz/120 Hz/160 Hz worden naar de subwoofer gestuurd.
SUB-W PHASE REVERSE	(180°)/NORMAL(0°):Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekeruitgang voor een optimaal geluid. (Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor [LPF SUBWOOFER].)
FADER R15	tot F15(0):Instellen van het balans tussen de achter- en voorluidspreker.
BALANCE L15	tot R15(0):Instellen van de weergavebalans tussen de linker- en rechterluidspreker.
VOLUME OFFSET	Voor de AUX:−8 tot+8(0); Voor overige bronnen:−8 tot0:Leg het basisvolumeniveau voor iedere bron vast. (Kies alvorens de instelling te maken eerst de gewenste bron.)
SOUND RECNSTR(Geluidreconstructie)	ON:Er wordt een compensatie voor de hoge frequentiecomponenten gemaakt en de verhogingstijd van de golfvorming die met het comprimeren van audiodata verloren gaat wordt hersteld voor een realistisch geluid. ;OFF:Geannuleerd.

Instellen van de dimmer

Houd DISP (DIMMER) even ingedrukt om de dimemr te activeren of uit te schakelen.

- Nadat u [DIMMER TIME] heeft ingesteld, wordt de instelling geannuleerd wanneer u deze toets indrukt.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [ DISPLAY] te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
5 Houd even ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

COLOR SELECT	(VoorP:MM-122YKies de kleur voorALL ZONE.ZONE 1 enZONE 2 afzonderlijk.1 Kies een zone. (Zie de afbeelding in de linkerkolom.)2 Kies een kleur voor de gekozen zone.VARIABLE SCAN/CUSTOM R/G/B / vooraf ingestelde kleuren*U kunt uw eigen kleur samenstellen door [CUSTOM R/G/B] te kiezen. De door u gemaakte kleur kan worden opgeslagen in [CUSTOM R/G/B].1 Druk op de volumeknop om de gedetailleerde kleurinstelling te activeren.2 Druk op◄◄ /►►1 om de in te stellen kleur (R/ G/ B) te kiezen.3 Draai de volumeknop om het niveau (0 — 9) in te stellen en druk vervolgens op de knop.
DIMMER	De verlichting van het display (en de toetsenKwordLerzaalt.ON: De dimmer wordt ingeschakeld . ;OFF: Geannuleerd.DIMMER TIME: Stel de start- en stoptijd voor de dimmer in.1 Draai de volumeknop om de [ON] tijd in te stellen en druk vervolgens op de knop.2 Draai de volumeknop om de | OFF| tijd in te stellen en druk vervolgens op de knop.(Basisinstelling: [ON: 18:00; [OFF: 6:00)
BRIGHTNESS 0	—31: Kiezen van het gewenste helderheidsniveau voor de displayverlichting.(VoorP:MM-122Y1 Kies een zone. (Zie de afbeelding in de linkerkolom.)2 0 —31: Kiezen van gewenste helderheidsniveau voor verlichting van het display en de toetsen.
TEXT SCROLL AUTO	/ ONCE: Kiezen voor het automatisch rollen van display-informatie of slechts éénmaal rollen.; OFF: Geannuleerd.

* Vooraf ingestelde kleuren: RED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2 YELLOW ORANGE1/ORANGE2/ORANGERED

OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing

Algemeen	Geen geluid.	Stel het volume op het optimale niveau in.Controleer de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON" verschijnt.	Schakel de stroom uit en controleer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weer in.
	"PROTECTING SEND SERVICE" verschijnt.	Breng het toestel naar de dichtstbijzijnde reparatieservice.
	Geen geluid.Het toestel schakelt niet in.Informatie op het display is verkeerd.	Reinig de aansluitingen. (→13)
	Receiver werkt helemaal niet.	Stel het toestel terug. (→3)
Radio	Ontvangst van radio-uitzendingen is slecht.Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
USB / iPod	"READING" blijft knipperen. Gebruik niet te veel lagen en mappen.
	Verstreken tijd is niet correct. Dit wordt veroorzaakt door de manier hoe fragmenten zijn opgenomen.
	Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen. (→5)
	"NA FILE"	Controleer dat de media geschikte audiobestanden heeft. (→13)
	"READ ERROR" Kopieer de bestanden en mappen opnieuw op het USB-apparaat.Indien het probleem hierdoor niet werd opgelost, stel dan het USB-apparaat terug of gebruik een ander USB-apparaat.
	"NO DEVICE" Sluit een USB-toestel aan en verander de bron opnieuw in USB.
	"COPY PRO" Er werd een bestand afgespeeld dat tegen kopieren is beveiligd.

Symptoom Oplossing

USB / iPod	“NA DEVICE” Verbind een geschikt USB-apparaat en controleer de verbindingen.
	“NO MUSIC” Verbind een USB-apparaat dat afspeelbare audiobestanden heeft.
	“iPod ERROR”• Verbind de iPod weer.• Stel de iPod terug.
ANDROID	• Geen geluid tijdens weergave.• Geluid wordt alleen via Android apparaat uitgestuurd. • Verbind het Android apparaat opnieuw.• Met [HAND MODE], start u een mediaplayerapp op het Android apparaat en start u vervolgens de weergave.• Met [HAND MODE], start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp.• Start het Android apparaat opnieuw op.• Indien het probleem nog niet is opgelost, kan het Android apparaat het audiosignaal niet naar het toestel leiden. (→13)
	Weergave is onmogelijk met [BROWSE MODE]. • Controleer of de app KENWOOD MUSIC PLAY APP op het Android apparaat is geinstalleerd. (→7)• Verbind het Android apparaat opnieuw en kies de juiste bedieningsfunctie.• Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. (→13)
	“NO DEVICE” of “READING” blijft knipperen. • Schakel de opties van de fabrikant op het Android apparaat uit.• Verbind het Android apparaat opnieuw.• Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. (→13)
	Weergave wordt onderbroken of het geluid slaat over. Schakel de energiebesparingsfunctie op het Android apparaat uit.
	“ANDROID ERROR” / “NA DEVICE” • Verbind het Android apparaat opnieuw.• Start het Android apparaat opnieuw op.

TER REFERENTIE

Onderhoud

Reinigen van het toestel

Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek.

Reinigen van de aansluitingen

Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen niet beschadigt.

Aansluiting (op de achterkant van het voorpaneel)

■ Meer informatie

Ga naar de volgende website voor:

— Een lijst met de laatste firmware-updates en compatibele onderdelen
- Android™ app KENWOOD MUSIC PLAY
— Andere actuele informatie

Algemeen

Gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden vindt u in de handleiding op de volgende website: www.kenwood.com/cs/ce/audiofile/

Afspeelbare bestanden

• Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)
• Afspeelbare diskmedia: CD-R/CD-RW/CD-ROM
• Bestandsformaat afspeelbare disc: ISO 9660 Level 1/2, Joliet, Lange bestandsnaam.
• Bestandssysteem van afspeelbaar USB-toestel: FAT12, FAT16, FAT32

Zelfs als de audiobestanden aan de bovenstaande normen voldoen, kunnen zijn mogelijk niet worden afgespeeld, afhankelijk van het soort media of apparaat en de omstandigheden.

Meer over USB-apparaten

• Dit toestel kan op USB-massaopslagapparatuur opgeslagen MP3/WMA/WAV/FLAC-bestanden afspelen.
• U kunt geen USB-apparaat via een USB-hub verbinden.
• Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben.
• Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1 A overschrijdt.

• iPod touch (2nd, 3rd, 4th en 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th en 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• U kunt de iPod niet bedienen wanneer "KENWOOD" of "√" op de iPod wordt weergegeven.
• Afhankelijk van de versie van het besturingssysteem van de iPod/iPhone, werken bepaalde functies mogelijk niet met dit toestel.

Meer over Android apparaten

• Dit toestel ondersteunt Android OS 4.1 en hoger.
• Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk niet volledig.
• Indien het Android apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altijd voorrang aan weergave via AOA 2.0.

Dempen van het geluid bij ontvangst van een telefoontje

Verbind de MUTE draad middels een los verkrijgbare telefoonaccessoire met uw telefoon. (→ 17)

Als een telefoongesprek binnenkomt, verschijnt "CALL" (Het audiosysteem wordt in de pauzestand gezet.)

- Druk op 📍 SRC om het geluid van het audiosysteem te beluisteren tijdens een telefoongesprek. "CALL" verdwijnt en de weergave van het audiosysteem wordt voortgezet.

"CALL" verdwijnt wanneer u het gesprek stopt. (De weergave van het audiosysteem wordt hervat.)

TER REFERENTIE

Veranderen van de displayinformatie

Door iedere druk op DISP verandert de display-informatie.

- Indien er geen informatie beschikbaar is of niet is opgenomen, verschijnt "NO TEXT", "NO INFO" of een andere melding (bijvoorbeeld zendernaam, weergavetijd).

Bronnaam	KMM-122Y	KMM-202 / KMM-102RY KMM-102GY KMM-102AY
STANDBY	Bronnaam (Datum/Klok)	Bronnaam → Klok → (terug naar het begin)
TUNER	Frequentie (Datum/Klok) Frequentie	→ Klok → (terug naar het begin)
	(Alleen voor FM Radio Data Systeem-zenders)Zendernaam (Datum/Klok) → Radiotekst (Datum/Klok) → Radiotekst+ (R.TEXT+) → Titel (Artiest) → Titel (Datum/Klok) → Frequentie (Datum/Klok) → (terug naar het begin)	(Alleen voor FM Radio Data Systeem-zenders)Zendernaam → Radiotekst → Radiotekst+ → Titel/Artiest → Frequentie → Klok → (terug naar het begin)
USB	(Voor een MP3/WMA/WAV/FLAC-bestand)Fragmenttitel (Artiest) → Fragmenttitel (Albumtitel) → Fragmenttitel (Datum/Klok) → Naam van bestand (Naam van map) → Naam van bestand (Datum/Klok) → Weergavetijd (Datum/Klok) → (terug naar het begin)	(Voor een MP3/WMA/WAV/FLAC-bestand)Fragmenttitel/Artiest → Albumtitel/Artiest → Naam van map → Naam van bestand → Weergavetijd → Klok → (terug naar het begin)
IPOD of ANDROID	Fragmenttitel (Artiest) → Fragmenttitel (Albumnaam) → Fragmenttitel (Datum/Klok) → Weergavetijd (Datum/Klok) → (terug naar het begin)	Fragmenttitel/Artiest → Albumtitel/Artiest → Weergavetijd → Klok → (terug naar het begin)
AUX Bronnaam (Datum/Klok) Bronnaam		→ Klok → (terug naar het begin)

TECHNISCHE GEGEVENS

Tuner	FM Frequentiebereik 87,5 MHz — 108,0 MHz (50 kHz stap)
	Bruikbare gevoeligheid (S/R = 26 dB) 0,71 μV/75 Ω
	Onderdrukkingsgevoeligheid (DIN S/R = 46 dB)	2,0 μV/75 Ω
	Frequentieweergave (±3 dB) 30 Hz — 15 kHz
	Signaal/ruisverhouding (MONO) 64 dB
	Stereoscheiding (1 kHz) 40 dB
	MW Frequentiebereik 531 kHz — 1 611 kHz (9 kHz stap)
	Bruikbare gevoeligheid (S/R = 20 dB) 28,2 μV
	LW Frequentiebereik 153 kHz — 279 kHz (9 kHz stap)
	Bruikbare gevoeligheid (S/R = 20 dB) 50,0 μV
USB	USB-standaard USB 1.1, USB 2.0 Volledige snelheid
	Bestandindeling FAT12/ 16/ 32
	Maximale toevoerstroom 5 V gelijkstroom	--- 1 A
	Frequentieweergave (±1 dB) 20 Hz — 20 kHz
	Signaal/ruisverhouding (1 kHz) 105 dB
	Dynamisch bereik	88 dB
	Kanaalscheiding 90 dB
	MP3-decodering	Conform MPEG-1/2 Audio Layer-3
	WMA-decodering	Compatibel met Windows Media Audio
	WAV-decodering	Lineair PCM
	FLAC-decodering	FLAC-bestand (Max. 48 kHz / 16 bit)

Audio	Maximaal uitgangsvermogen	50 W × 4
	Volledig bandbreedte-vermogen	22 W × 4 (met minder dan 1 % THV)
	Luidsprekerimpedantie	4 Ω — 8 Ω
	Toonbereik	Lage tonen	100 Hz ±8 dB
		Middentonen	1,0 kHz ±8 dB
		Hoge tonen	12,5 kHz ±8 dB
	Preout-niveau/belasting (USB)	2 500 mV/10 kΩ
	Preout-impedantie	≤ 600 Ω
Aux	Frequentieweergave (±3 dB)	20 Hz — 20 kHz
	Maximale ingangsspanning	1 000 mV
	Ingangsimpedantie	30 kΩ
Algemeen	Bedrijfsvoltage	14,4 V (10,5 V — 16 V toelaatbaar)
	Maximaal stroomverbruik	10 A
	Bedrijfstemperatuur	-10°C — +60°C
	Installatie-afmetingen (B × H × D)	182 mm × 53 mm × 107 mm
	Gewicht	0,6 kg

Zonder voorafgaande kennisgeving wijzigbaar.

▲ Waarschuwing

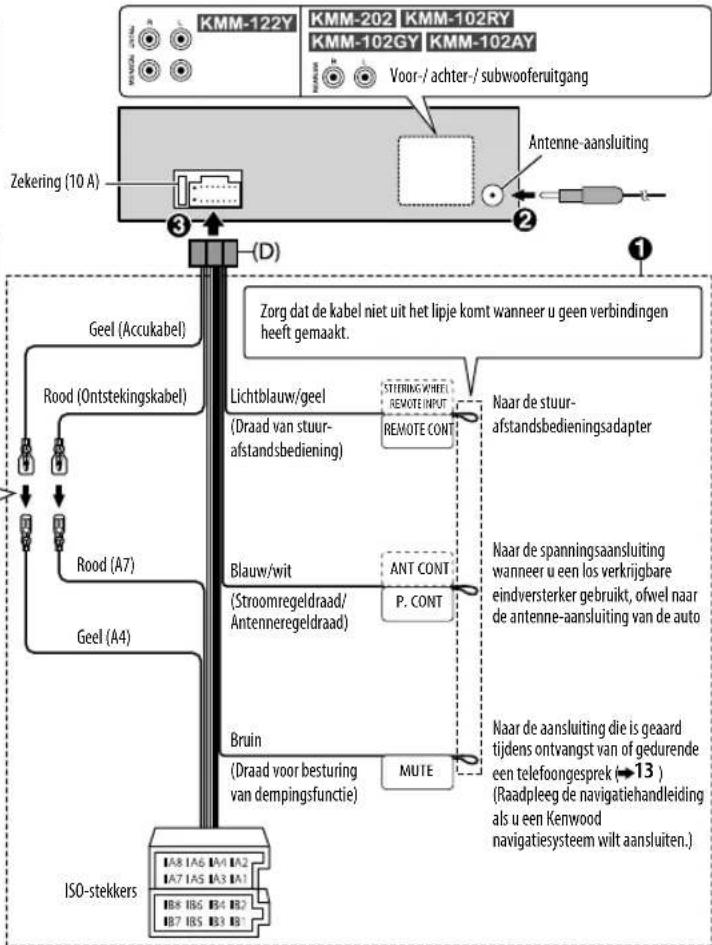

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.

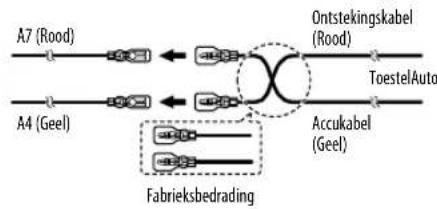

• Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het autochassis of de aardedraad (zwart) aan.
• Isoleer niet-aangesloten draden met isolatieband om kortsluiting te voorkomen.
• Aard dit toestel beslist op het autochassis na het monteren.

▲ Voorzorgen

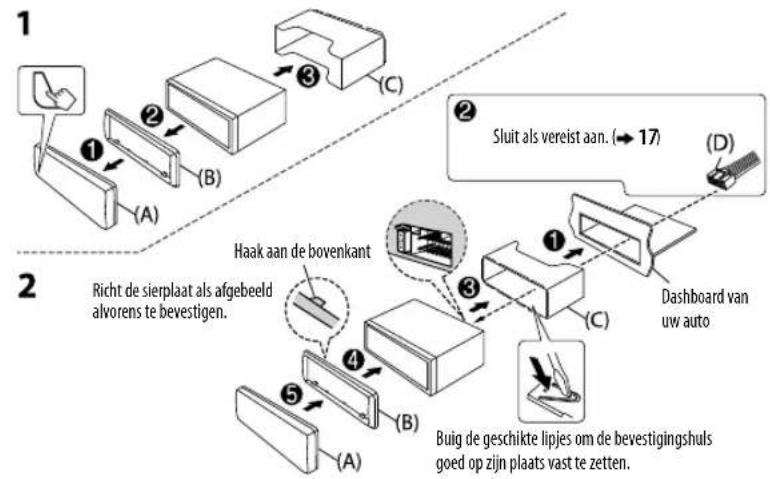

• Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.
• Verbind de draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan.
• Monteer het toestel met een kleinere hoek dan 30°.
• Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactsleutel wordt in- en uitgeschakeld.
• Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.
• Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.
• Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.

Basisprocedure

1 Haal de sleutel uit het contactslot en ontkoppel vervolgens de ⊖ aansluiting van de auto-accu.
2 Verbind de draden juist.
Zie "Verbinden van draden". ( → 17)
3 Installeer het toestel in de auto.
Zie "Installeren van het toestel (in-dashboard montage)".
4 Verbind de ⊖ aansluiting van de auto-accu.
5 Stel het toestel terug. ( → 3)

Installeren van het toestel (in-dashboard montage)

Verwijderen van het toestel

1 Verwijder het voorpaneel.
2 Haak de aanslagpen op de verwijdersleutels in de gaten aan beide kanten van de sierplaat en trek naar u toe.
3 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlaanduidingen zoals rechts afgebeeld.

Verbinden van draden

Indien uw auto geen ISO-aansluiting heeft :

Installeer het toestel bij voorkeur met een los verkrijgbare draadbundel die specifiek voor uw auto is ontworpen en laat voor de veiligheid het installeren uitvoeren door een erkend vakman. Raadpleeg de auto-audiohandelaar.

Verbinden van de ISO-stekkers met bepaalde VW/Audi en Opel (Vauxhall) auto's

U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel als hieronder afgebeeld wijzigen.
    note right of Accukabel: Fabrieksbedrading

Pen Kleur en functie

A4 Geel : Accu

A5 Blauw/Wit : Spanningsregeling

A7 Rood : Contact (ACC)

A8 Zwart : Massaverbinding

B1 Paars ⊕
B2 Paars/zwart ⊖ . Achteluidspieker (rechts)
B3 Grijs ⊕
B4 Grijs/zwart ⊖ . vuonladspreker (rechts)
B5 Wit ⊕
B6 Witzzwart ⊖ : voorluidspreker (links)
B7 Groen ⊕
B8 Groen/zwart : Achterluidspreker (links)
    AA["Naar de aansluiting die is geaard tijdens ontvangst van of gedurende een telefoongesprek (→13) (Raadpleeg de navigatiehandleiding als u een Kenwood navigatiesysteem wilt aansluiten).)"]

Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadiging van het toestel te voorkomen.

Onderdelenlijst voor het installeren

(A) Voorpaneel

(×1)

(B) Sierplaat

(×1)

(C) Bevestigingshuls

(×1)

(D)Bedradingsbundel

(E) Verwijdersleutel

(×2)

NEDERLANDS

INDICE PRIMA DELL'USO

PRIMA DELL'USO 2

FONDAMENTI

3

OPERAZIONI PRELIMINARI 3
