DPXM3100BT - AV-ontvanger KENWOOD - Gratis gebruiksaanwijzing en handleiding

Type product	Audio-video-ontvanger voor auto
Merk	Kenwood
Model	DPXM3100BT
Afmetingen (L × H × D)	182 mm × 111 mm × 158 mm
Gewicht	1,2 kg
Voeding	14,4 V DC (10,5 V – 16 V toelaatbaar), negatieve massa
Maximale stroom	10 A
Uitgangsvermogen	50 W × 4 maximaal, 22 W × 4 vol vermogen (THD < 1%)
Luidsprekerimpedantie	4 Ω – 8 Ω
FM-tuner	87,5 – 108,0 MHz (stap 50 kHz)
MW-tuner	531 – 1611 kHz (stap 9 kHz)
LW-tuner	153 – 279 kHz (stap 9 kHz)
Bluetooth	Versie 3.0, profielen HFP, A2DP, AVRCP, SPP, PBAP
USB-compatibiliteit	USB 1.1/2.0, bestanden MP3, WMA, AAC, WAV, FLAC, max. stroom 1,5 A

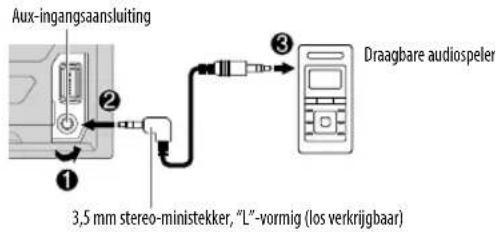

Hulp-ingang	Mini-stereostekker 3,5 mm
Audiofuncties	13-band equalizer, hoogdoorlaat-/laagdoorlaatfilter, digitale tijdsalignering, subwoofer

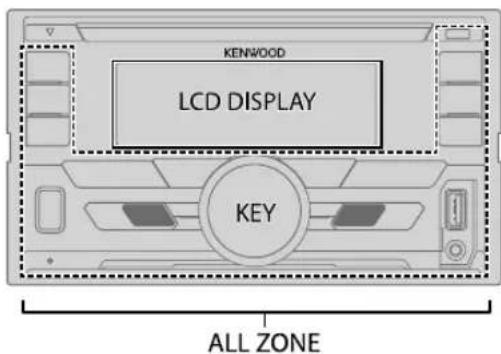

Weergavefuncties	LCD-display, kleurpersonalizatie (ALL ZONE, LCD DISPLAY, KEY), dimmer
Onderhoud	Reiniging van het front met een droge siliconen- of zachte doek
Veiligheid	Laserklasse 1, waarschuwing tegen afgeleid rijden, bescherming tegen kortsluiting
Onderdelen en repareerbaarheid	Zekering 10 A, uitneemsleutels meegeleverd, after-sales service via het Kenwood servicecenter
Recycle-instructies	Niet bij het huishoudelijk afval gooien – recycling via gescheiden inzameling

Veelgestelde vragen - DPXM3100BT KENWOOD

Hoe reset ik het Kenwood DPXM3100BT-apparaat?

Resetten: houd de knop ⏻ SRC enkele seconden ingedrukt of gebruik het menu [FUNCTION] om [FACTORY RESET] > [YES] te selecteren. Dit reset de instellingen (behalve opgeslagen zenders).

Hoe verbind ik mijn telefoon via Bluetooth?

Zorg dat Bluetooth op uw telefoon is ingeschakeld. Druk op ⏻ SRC om het apparaat in te schakelen. Zoek naar 'DPX-5***/DPX-M3***' op uw telefoon en druk op de volumeknop om het koppelen te bevestigen. De standaard pincode is 0000 indien gevraagd.

Wat te doen als het scherm 'MISWIRING CHECK WIRING THEN PWR ON' toont?

Dit duidt op een probleem met de luidsprekerbedrading. Schakel het apparaat uit en controleer of de luidsprekerdraden goed geïsoleerd zijn en geen kortsluiting veroorzaken. Sluit opnieuw aan en schakel weer in.

Hoe stel ik de klok in op de DPXM3100BT?

Druk op de volumeknop om naar [FUNCTION] te gaan. Draai om [CLOCK] te selecteren, daarna [CLOCK ADJUST]. Stel de uren en minuten in met de volumeknop. U kunt ook het 12u/24u-formaat kiezen in [CLOCK FORMAT].

Kan ik FLAC-bestanden afspelen vanaf een USB-stick?

Ja, het apparaat ondersteunt FLAC-bestanden (max. 96 kHz/24 bits) via de USB-poort. Zorg dat de USB-stick is geformatteerd als FAT12/16/32 en dat de bestanden zijn opgeslagen zonder USB-hub.

Hoe verander ik de kleur van het display?

Ga naar het menu [FUNCTION] > [DISPLAY] > [COLOR SELECT]. U kunt een zone kiezen (ALL ZONE, LCD DISPLAY, KEY) en een vooraf ingestelde of aangepaste kleur selecteren via [CUSTOM R/G/B].

Het telefoongeluid is slecht tijdens gesprekken, wat te doen?

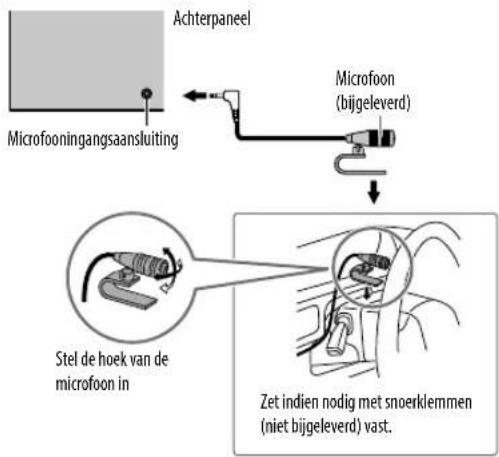

Controleer de positie van de microfoon – deze moet naar u gericht zijn en niet geblokkeerd. Pas in [FUNCTION] > [MIC GAIN] en [ECHO CANCEL] de niveaus aan. Verklein de afstand tussen de telefoon en het apparaat.

Hoe gebruik ik Spotify op deze autoradio?

Installeer de Spotify-app op uw iPhone/iPod/Android. Schakel [SPOTIFY SRC] in bij [SOURCE SELECT] (menu FUNCTION > SYSTEM). Sluit uw apparaat aan via USB of Bluetooth en selecteer vervolgens SPOTIFY als bron.

Wat te doen als een cd niet wordt uitgeworpen?

Houd de uitwerpknop (driehoek) op het front ingedrukt om het uitwerpen te forceren. Werkt dit niet, reset dan het apparaat (zie antwoord 1). Let op dat u de schijf niet laat vallen.

Hoe schakel ik de demomodus in en uit?

Bij de eerste inschakeling biedt het apparaat aan om de demo te annuleren. Als u deze hebt geactiveerd, kunt u deze uitschakelen via [FUNCTION] > [DEMO OFF]. Anders kunt u DISP ingedrukt houden om de dimmer te schakelen.

GEBRUIKSAANWIJZING DPXM3100BT KENWOOD

Informatie over het weggooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbool geeft aan dat gebruikte elektrische, elektronische producten en batterijen niet bij het normale huishoudelijke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt.

Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.

Markering op produkten die laserstralen gebruiken

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

Conformiteitsverklaring met betrekking tot de RE-richtlijn van de Europese Unie (2014/53/EU)

Conformiteitsverklaring met betrekking tot de RoHS richtlijn van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-vertegenwoordiger:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, Nederland

Hierbij verklaart JVCKENWOOD dat de radioapparatuur

"DPX-5100BT/DPX-M3100BT" in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-verklaring van overeenstemming is te vinden op het volgende internetadres:

http://www.kenwood.com/cs/ce/eudoc/

Italiano

• Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en Voorzorgen in deze handleiding goed doorleest en opvolgt.
• Bewaar deze handleiding ter referentie op een veilige en toegankelijke plaats.

WAARSCHUWING

- Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden.

▲ Voorzorgen

Volume-instelling:

• Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
• Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen.
• Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen.
• Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data.
• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• Voor DPX-5100BT : In geval van een storing door condensvorming op de laserlens, moet u de disc verwijderen en wachten totdat de condens is verdampt.
• Afhankelijk van het automerk wordt de antenne automatisch uitgetrokken wanneer u het toestel inschakelt met het antennedraad aangesloten (→4) . Schakel het toestel uit of zet op STANDBY wanneer u in een garage met een laag plafond parkeert.

Algemeen:

Meer over deze gebruiksaanwijzing

• De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de DPX-5100BT
• Voor de uitleg worden de aanduidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het [FUNCTION] menu. (5)
  • [XX] toont de gekozen onderdelen.
• (→X) verwijst naar verwante uitleg op de aangegeven pagina.

BASISPUNTEN

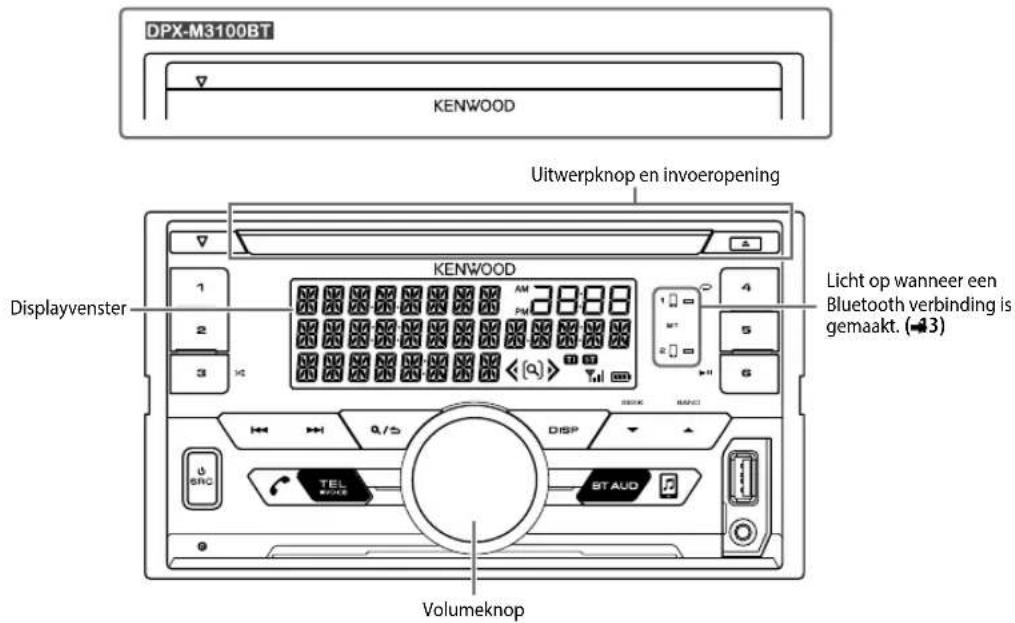

Voorpaneel

DPX-M3100BT KENWOOD Uitwerpknop en invoeropening Displayvenster KENWOOD Licht op wanneer een Bluetooth verbinding is gemaakt. (3) Volumeknop

Terugstellen

Knippert wanneer de zoekfunctie van het toestel is geactiveerd.

Voor het Op het voorpaneel

Inschakelen van de stroom	Druk op ⏻ SRC• Houd even ingedrukt om de stroom uit te schakelen.
Instellen van het volume	Verdraai de volumeknop.
Een bron selecteren	Druk herhaaldelijk op ⏻ SRC
Veranderen van de displayinformatie	Druk herhaaldelijk op DISP. (-28)

STARTEN

1 Kies de displaytaal en annuleer de demonstratie

Wanneer u de stroom voor het eerst inschakelt (of wanneer [FACTORY RESET] op [YES], is gesteld → 5), verschijnt: "SEL LANGUAGE" → "PRESS" → "VOLUME KNOB"

1 Draai de volumeknop om [ENG] (Engels), [RUS] (Russisch) of [SPA] (Spaans) te kiezen en druk vervolgens op de knop. [ENG] is de basisinstelling.

Het display toont vervolgens: "CANCEL DEMO" → "PRESS" → VOLUME KNOB".

2 Druk op de volumeknop. [YES] is de basisinstelling.

3 Druk nogmaals op de volumeknop. "DEMO OFF" verschijnt.

Vervolgens verschijnt het gekozen type voor crossover op het display:

- Zie "Veranderen van het type voor crossover" voor het omschakelen. (-6)

4 NEDERLANDS

2 Instellen van de klok en datum

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [CLOCK]te kiezen en druk vervolgens op de knop.

Instellen van de klok

3 Draai de volumeknop om [CLOCK ADJUST] te kiezen en druk vervolgens op de knop.
4 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop.

Uur→ Minuut

5 Draai de volumeknop om [CLOCK FORMAT] te kiezen en druk vervolgens op de knop.
6 Draai de volumeknop om [12H] of [24H] te kiezen en druk vervolgens op de knop.

Instellen van de datum

7 Draai de volumeknop om [DATE FORMAT] te kiezen en druk vervolgens op de knop.
8 Draai de volumeknop om [DD/MM/YY] of[MM/DD/YY] te kiezen en druk vervolgens op de knop.
9 Draai de volumeknop om [DATE SET] te kiezen en druk vervolgens op de knop.
10 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop.

Dag → Maand Jaar of Maand→Dag Jaar

11 Houd eveningedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

3 Instellen van de basisinstellingen

1 Druk herhaaldelijk op om SRE STANDBY functie te activeren.
2 Druk op de volumeknop om [FUNCTION] op te roepen.
3 Draai de volumeknop om een onderdeel te kiezen (5) en druk vervolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd eveningedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

STARTEN

Basisinstelling: XX
AUDIOCONTROL
SWITCHPREOUT	(Niet van toepassing indien 3-weg crossover is gekozen.)REAR/SUBWOOFER Kiezen of achterluidsprekers of een subwoofer zijn aangesloten met de lijnuitgangsaansluitingen op het achterpaneel (via een externe versterker).(→4)
DISPLAY
EASY MENU	Wanneer [FUNCTION] wordt ingevoerd...ON: De verlichtingskleur van de LCD DISPLAY-zone verandert naar wit. ;OFF: De verlichtingskleur van de LCD DISPLAY-zone blijft[COLOR SELECT] (→24)• De verlichtingskleur van de KEY-zone verandert naar lichtblauw als u [FUNCTION]activeert, ongeacht de instelling van het [EASY MENU].• Zie de afbeelding op blz. 23 voor zone-identificatie.
TUNER SETTING
PRESETTYPE	NORMAL: Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband (FM1/FM2/FM3/MW/LW). ;MIX: Vastleggen van een zender onder iedere voorkeurtoets ongeacht de gekozen golfband.
SYSTEM
KEY BEEP	(Niet van toepassing indien 3-weg crossover is gekozen.)ON: Activeren van de toetsdruktoon. ;OFF: Uitschakelen.
SOURCE SELECT
SPOTIFYSRC	ON: Activeren van SPOTIFY als bronkeuze. ;OFF: Uitschakelen. (→1)
BUILT-INAUX	ON: Activeren van AUX als bronkeuze. ;OFF: Uitschakelen. (→1)

P - OFF WAIT	Alleen mogelijk wanneer de demonstratiefunctie is uitgeschakeld.Instellen van de periode waarna het toestel (wanneer standby geschakeld) ter energiebesparing automatisch wordt uitgeschakeld.20M: 20 minuten;40M: 40 minuten;60M: 60 minuten;— — —: Geannuleerd
CD READ	(Voor )PX-5100BT1: Er wordt automatisch onderscheid gemaakt tussen een disc met audiobestanden en een muziek-CD.;2: Forceert het afspelen als een muziek-CD. U hoort geen geluid tijdens weergave van een disc met audiobestanden.
F/W UPDATE
UPDATE SYSTEM
F/W UP xxxx	YES: De upgrade van de firmware wordt gestart.;NO: Geannuleerd (upgraden is niet geactiveerd).Ga voor details aangaande de update van firmware naar.
FACTORYRESETYES	: Stelt de instellingen naar de standaardinstellingen terug (uitgezonderd opgeslagen zenders);NOGeannuleerd.
CLOCK
CLOCK DISPLAY	ON: De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld.;OFF: Geannuleerd.
ENGLISH
PYCCKII	Kies indien van toepassing de displaytaal voor het[FUNCTION] menu en muziekinformatie.
ESPAHOL	[ENGLISH] is de standaardinstelling.

STARTEN

Veranderen van het type voor crossover

1 Druk herhaaldelijk op (GR)te STANDBY functie te activeren.
2 Houd de cijfertoetsen 4 en 5 even ingedrukt voor het veranderen van de crossover.
Het huidige type voor crossover verschijnt.
3 Draai de volumeknop om "2WAY" of "3WAY" te kiezen en druk vervolgens op de knop.
4 Draai de volumeknop om "YES" of "NO" te kiezen en druk vervolgens op de knop.
Het gekozen type voor crossover verschijnt.
• Houd even ingedrukt om te annuleren.
• Zie (-21,22) voor het instellen van crossover.

▲ Voorzorgen

Kies het type crossover dat overeenkomt met de luidsprekerverbindingen. (33, 34) Indien u een verkeerd type kiest:

• De luidsprekers worden mogelijk beschadigd.
• Het uitgangsniveau is mogelijk zeer hoog of laag.

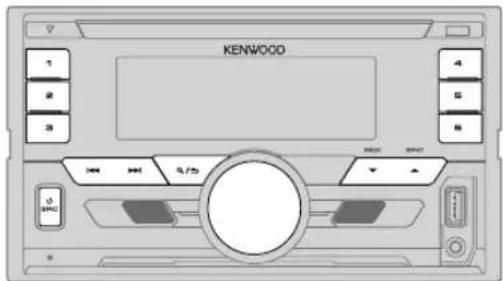

RADIO

KENWOOD

Opzoeken van een zender

1 Druk herhaaldelijk op DRADIO te kiezen.
2 Druk herhaaldelijk op ▲ BAND om FM1/FM2/FM3/MW/LW te kiezen.
3 Druk op |◀◀/▶▶| om een zender op te zoeken.
- Veranderen van de zoekmethode voor ◀◀◀ / ▶▶▶: Druk herhaaldelijk op ▼ SEEK
AUTO1 : Automatisch opzoeken van een zender.
AUTO2 : Opzoeken van een voorkeurzender.
MANUAL : Handmatig zoeken naar een zender.
- Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
- Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot 6).

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (→) en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
4 Houd overingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

RADIO

TUNERSETTING
LOCAL SEEK	ON: Opzoeken van uitsluitend zenders met een goede ontvangst. ;OFF: Geannuleerd.• De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/zender verandert, moet u de instellingen opnieuw maken.
AUTO MEMORY	YES: Automatisch opslaan van 6 zenders met een goede ontvangst. ;NO: Geannuleerd.• Alleen kiesbaar indien [NORMAL] is gekozen voor[PRESET TYPE]. (→)
MONO SET	ON: Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloren). ;OFF: Geannuleerd.
NEWS SET ON	: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ;OFF: Geannuleerd.
REGIONAL ON	_: Overschakelen naar een andere zender in een bepaalde regio met gebruik van "AF". ;OFF: Geannuleerd.
AF SET ON	_: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ;OFF: Geannuleerd.
TI ON	: Het toestel schakelt tijdelijk over naar verkeersinformatie indien beschikbaar ("TI" licht op). ;OFF: Geannuleerd.
PTY SEARCH	1 Draai de volumeknop om een beschikbaar Programmatype te kiezen (zie het volgende gedeelte), en druk vervolgens op de knop.2 Draai de volumeknop om de PTY-taal (ENGLISH/FRENCH/GERMAN) te kiezen en druk vervolgens op de knop.3 Druk op◄◄/►►1 om het zoeken te starten.
CLOCK
TIME SYNC	ON: Gelijkstellen van de klok van het toestel op basis van de tijd van de Radio Data System zender. ;OFF: Geannuleerd.

Beschikbare programmatypes voor [PTY SEARCH]

SPEECH : NEWS, AFFAIRS, INFO (informatie), SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE DOCUMENT

MUSIC : POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), JAZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek)

Het toestel zoekt naar het programmatype van de categorie van[SPEECH] of [MUSIC] indien gekozen.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[PTY SEARCH] kan alleen worden gekozen met golfbanden FM1/FM2/FM3.
• Wanneer het volume wordt aangepast tijdens het ontvangen van verkeersinformatie of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanneer later weer verkeersinformatie of nieuwsuitzending wordt ontvangen.

CD/USB/iPod/ANDROID

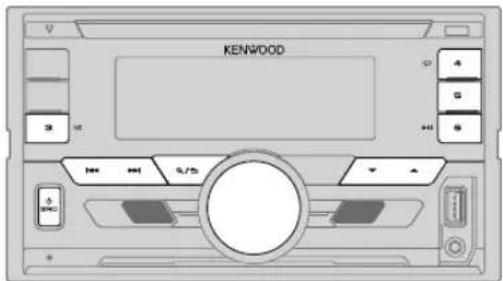

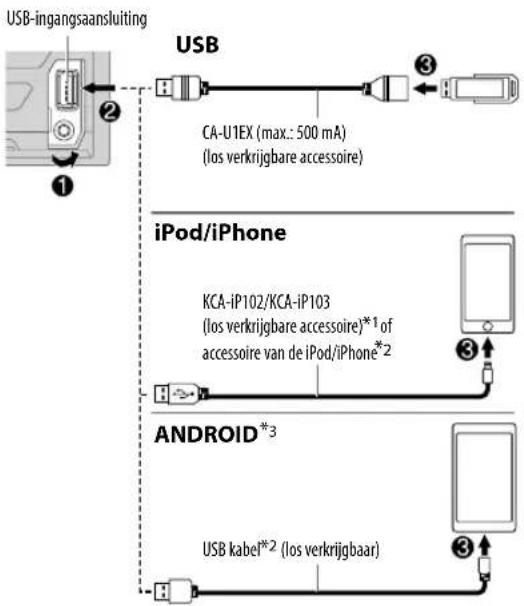

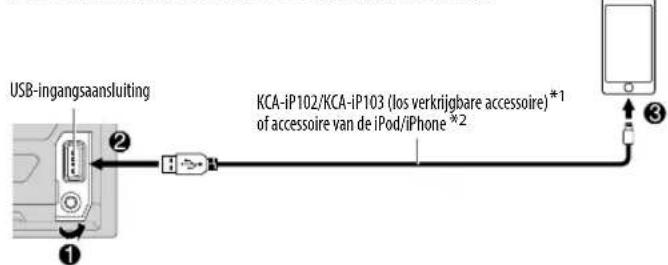

Starten van de weergave

De bron verandert automatisch en de weergave start.

CD Labelkant ▲ Uitwerpen disc

Voor het Op het voorpaneel

Weergave/pauze	Druk op ▶II 6.
Snel achterwaarts/voorwaarts *4	Houd |◀◀ / ▶▶| even ingedrukt.
Kiezen van een nummer/bestand	Druk op |◀◀ / ▶▶|.
Kiezen van een map*5	Druk op ▲ / ▼.

*1 KCA-iP102:30-pin type, KCA-iP103:Verlicht type
*2 Laat de kabel wanneer niet in gebruik niet in de auto achter.
*3 Indien verbonden met een Android apparaat verschijnt "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Volg de aanwijzingen voor het installeren van de app. U kunt tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android apparaat installeren alvoens de verbinding te maken. Ga voor meer informatie naar .
*4 Voor de ANDROID: Alleen mogelijk wanneer[BROWSE MODE] is gekozen. (→9)
*5 Voor de CD: Alleen voor MP3/WMA/AAC-bestanden. Werkt niet voor een iPod/ANDROID.

CD/USB/iPod/ANDROID

Voor het Op het voorpaneel
Afspelen herhalen*6	Druk herhaaldelijk op 4
	TRACK REPEAT/ALL REPEAT	: Audio
	FILE REPEAT/FOLDER REPEAT/ ALL REPEAT	: MP3/WMA/AAC/WAV/FLAC-bestand
	FILE REPEAT/FOLDER REPEAT/ REPEAT OFF	: iPod of ANDROID
Willekeurig afspelen*6	Druk herhaaldelijk op 3×
	DISC RANDOM/RANDOM OFF	: Audio-CD
	FOLDER RANDOM/RANDOM OFF	: MP3/WMA/AAC/WAV/FLAC-bestand, iPod of ANDROID
	Houd 3x7n ingedrukt om	ALL RANDOM te kiezen.*7

*6 Voor de iPod/ANDROID: Alleen mogelijk wanneer [MODE OFF]/[BROWSE MODE] is gekozen.
*7 Voor de CD: Alleen voor MP3/WMA/AAC-bestanden.

Selecteer de bedieningsfunctie

Druk met iPod USB als bron gekozen herhaaldelijk op 5.

MODE ON : Regel de iPod met de iPod. Weergave/pauze, verspringen, snel-voorwaarts of achterwaarts verplaatsen in bestanden is nog mogelijk met dit toestel.

MODE OFF : Regel de iPod met dit toestel.

Druk met ANDROID als bron gekozen herhaaldelijk op 5.

BROWSE MODE: Bedien het Android apparaat met dit toestel via de KENWOOD MUSIC PLAY app die op het Android apparaat is geinstalleerd.

HAND MODE : Bedien het Android apparaat met het Android apparaat middels een andere mediaspeler-app die op het Android apparaat is geïnstalleerd. Weergave/pauze en verspringen van bestanden kan nog wel worden uitgevoerd via dit toestel.

Selecteer het muziekstation

Druk met USB als bron gekozen herhaaldelijk op 5.

Audio-CD De in de volgende drive opgeslagen nummers worden afgespeeld.

• Geselecteerde interne of externe geheugen van een smartphone (massaopslagklasse).
• Geselecteerde station van een apparaat met meerdere stations.

Kies een bestand uit een map/lijst

Voor iPod/ANDROID alleen van toepassing wanneer [MODE OFF]/[BROWSE MODE] is gekozen.

1 Druk op Q/5.
2 Draai de volumeknop om een map/lijst te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om een bestand te kiezen en druk vervolgens op de knop.

Snelzoeken (alleen van toepassing op CD, USB en ANDROID bronnen)

U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken.

Draai de volumeknop snel om de lijst snel te doorlopen.

Verspringen en zoeken (alleen van toepassing op iPod USB en ANDROID bronnen)

Druk op |◀◀ / ▶▶| om met een vooraf ingestelde zoekratio te zoeken. (→ 10, [SKIP SEARCH])

- Door |◀◀ /▶▶| even ingedrukt te houden, wordt met een ratio van 10% gezocht.

Zoeken op alfabet (alleen van toepassing op iPod USB en ANDROID bronnen)

U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoeken.

Voor iPod USB bron

1 Verdraai de volumeknop snel voor het activeren van zoeken met tekens.
2 Draai de volumeknop om het teken te kiezen.
- Als u wilt zoeken naar een ander teken dan A tot Z en 0 tot 9, kiest u “*”.
3 Druk op |◀◀/▶▶| om de invoerpositie te veranderen.
- U kunt maximaal 3 tekens (letters) invoeren.
4 Druk op de volumeknop om het zoeken te starten.

NEDERLANDS

CD/USB/iPod/ANDROID

Voor ANDROID bron

1 Druk op ▲ / ▼ om het zoeken met tekens te activeren.

2 Draai de volumeknop om het teken te kiezen.

^A^: Hoofdletters (A tot Z)

A : Kleine letters (a tot z)

-0-: Cijfers (0 tot 9)

***: Andere tekens dan A tot Z en 0 tot 9

3 Druk op de volumeknop om het zoeken te starten.

• Druk op5 om weer terug naar de basismap/het eerste bestand/het eerste menu te gaan. (Niet van toepassing op de BT AUDIO bron.)
• Druk op aan naar het voorgaande instelonderdeel terug te keren.
• Houd Q even ingedrukt om te annuleren.

Luisteren naar Tuneln Radio/Tuneln Radio Pro

Voor het luisteren naar Tuneln Radio of Tuneln Radio Pro moet u de iPod/iPhone met de USB-ingangsaansluiting van het toestel verbinden.
- Het toestel geeft het geluid van deze apps weer.

Instellingen voor gebruik van de KENWOOD Remote app

De KENWOOD Remote app is ontworpen voor bediening van functies van KENWOOD autoreceivers via een iPhone/iPod (via de USB-ingangsaansluiting).

Voorbereiding:

Installeer de laatste versie van de KENWOOD Remote app op uw apparaat alvorens de verbinding te maken. Ga voor meer informatie naar .

U kunt de instellingen op dezelfde manier als met een verbinding via Bluetooth maken. (18)

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd everingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

USB

MUSIC DRIVE DRIVE CHANGE : Het volgende station ([DRIVE 1] tot [DRIVE 4]) wordt automatisch gekozen en de weergave start. Herhaal stappen 1 tot 3 om de volgende drives te kiezen.

SKIPSEARCH0.5%/1%/5%/10%: Bij het luisteren naar een iPod USB of ANDROID bron, kunt u de zoekratio voor het totaal aantal bestanden kiezen.

AUX

Voorbereiding:

Kies [ON] voor [BUILT-IN AUX] voor [SOURCE SELECT]. (-6)

Starten van weergave

1 Verbind een draagbare audiospeler (los verkrijgbaar).

Aux-ingangsaansluiting 3,5 mm stereo-ministekker, "L"-vormig (los verkrijgbaar) ① ② ③ Draagbare audiospeler

2 Druk herhaaldelijk op omSROX te kiezen.

3 Schakel de draagbare audiospeler in en start de weergave.

Instellen van de AUX-naam

Tijdens het luisteren naar een draagbare audiospeler die met het toestel is verbonden...

1 Druk op de volumeknop om [FUNCTION] op te roepen.

2 Draai de volumeknop om [SYSTEM] te kiezen en druk vervolgens op de knop.

3 Draai de volumeknop om [AUX NAME SET] te kiezen en druk vervolgens op de knop.

4 Draai de volumeknop om een onderdeel te kiezen en druk vervolgens op de knop.

AUX (basisinstelling)/DVD/PORTABLE/GAME/VIDEO/TV

5 Houd even ingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Spotify

Voorbereiding:

Installeer de laatste versie van de Spotify-app op uw apparaat (iPhone/iPod touch), maak een account en meldt u aan bij Spotify.

- Kies [ON] voor [SPOTIFY SRC] in [SOURCE SELECT]. (-5)

Starten van weergave

1 Open de Spotify-app op uw apparaat.

2 Verbind uw apparaat met de USB-ingangsaansluiting.

USB-ingangsaansluiting KCA-iP102/KCA-iP103 (los verkrijgbare accessoire) *1 of accessoire van de iPod/iPhone *2

3 Druk herhaaldelijk op omSPOTIFY te kiezen.

De uitzending start automatisch.

Voor het Op het voorpaneel

Weergave/pauze	Druk op ▶ II 6.
Nummer overslaan	Druk op ◀◀*4 / ▶▶I.
Duim omhoog of duim omlaag*3	Druk op ▲ / ▼.
Radio starten	Houd 5 even ingedrukt.

*1 KCA-iP102 : 30-pin type, KCA-iP103 : Verlicht type
*2 Laat de kabel wanneer niet in gebruik niet in de auto achter.
*3 Deze functie is alleen beschikbaar voor radio nummers. Als duim omlaag is geselecteerd, wordt het huidige nummer overgeslagen.
*1 (→12)

Spotify

Voor het Op het voorpaneel
Afspelen herhalen*5	Druk herhaaldelijk op 4REPEAT ALL/REPEAT ONE*4/ REPEAT OFF
Willekeurig afspelen*5	Druk herhaaldelijk op 3×4SHUFFLE ON/SHUFFLE OFF

*4 Alleen beschikbaar voor gebruikers met een premium account.
*5 Alleen beschikbaar voor nummers op playlists.

Informatie over favoriete liederen opslaan

Tijdens het luisteren naar de radio op Spotify...

Houd de volumeknop even ingedrukt.

"SAVED" wordt weergegeven en de informatie wordt opgeslagen in "Your Music (Uw muziek)" of "Your Library (Uw bibliotheek)" op uw Spotify-account.

Om het opslaan ongedaan te maken, herhaalt u deze procedure. "REMOVED" wordt weergegeven en de informatie wordt verwijderd uit "Your Music (Uw muziek)" of "Your Library (Uw bibliotheek)" op uw Spotify-account.

Een lied of zender zoeken

1 Druk op Q/5
2 Draai de volumeknop om een lijsttype te selecteren en druk op de knop. De weergegeven lijsttypes verschillen afhankelijk van de van Spotify verkregen informatie.
3 Draai de volumeknop om het gewenste lied of zender te selecteren.
4 Druk op de volumeknop om te bevestigen. U kunt snel door de lijst bladeren door snel aan de volumeknop te draaien.

Houd Q/5 even ingedrukt om te annuleren.

BLUETOOTH®

Ondersteunde Bluetooth profielen

• Hands-Free Profile (HFP)
• Advanced Audio Distribution Profile (A2DP)
• Audio/Video Remote Control Profile (AVRCP)
• Serial Port Profile (SPP)
  – Phonebook Access Profile (PBAP)

Ondersteunde Bluetooth coderingen

• Sub Band Codec (SBC)
• Advanced Audio Coding (AAC)

Verbind de microfoon

Achterpaneel Microfooningangsaansluiting Microfoon (bijgeleverd) Stel de hoek van de microfoon in Zet indien nodig met snoerklemmen (niet bijgeleverd) vast.

BLUETOOTH®

Een Bluetooth apparaat voor het eerst koppelen en verbinden

1 Druk op omRcet toestel in te schakelen.
2 Zoek de modelnaam van dit toestel (DPX-5 /DPX-M3) op selecteer het met het Bluetooth apparaat.

"PAIRING"→ "PASS XXXXXX"→ Naam van toestel→ "PRESS"→ "VOLUME KNOB" verschijnt op het display.

- Met bepaalde Bluetooth apparaten moet u mogelijk direct na het zoeken de PIN-code (persoonlijk identificatienummer) invoeren.

3 Druk op de volumeknop om het koppelen te starten.

"PAIRING OK" verschijnt wanneer het koppelen is voltooid.

Nadat het koppelen eenmaal is uitgevoerd, wordt de Bluetooth verbinding automatisch gemaakt.

De "BT1" en/of "BT2" indicator(s) licht(en) op het voorpaneel op.

• Dit toestel ondersteunt Secure Simple Pairing (SSP).
- U kunt in totaal maximaal vijf apparaten registreren (koppelen).
- Nadat het koppelen is voltooid, blijft het Bluetooth apparaat geregistreerd in het toestel, zelfs wanneer u het toestel terugstelt. Voor het wissen van een gekoppeld apparaat, 17, [DEVICE DELETE].
- Tegelijkertijd kunnen er maximaal twee Bluetooth telefoons en één Bluetooth audio-apparaat worden verbonden.

Tijdens de BT AUDIO bron, kunt u echter vijf Bluetooth audio-apparaten verbinden en tussen deze vijf apparaten schakelen. (18)

- Bepaalde Bluetooth apparaten worden niet automatisch na het koppelen met het toestel verbonden. Verbind het apparaat dan handmatig met het toestel.

- Zie de handleiding van het Bluetooth apparaat voor meer informatie.

Wanneer u een iPhone/iPod touch/Android apparaat verbindt met de USB-ingangsaansluiting, wordt automatisch een verzoek voor het koppelen (via Bluetooth) geactiveerd.

Druk éénmaal op de volumknop om te koppelen nadat u de apparaatnaam heeft bevestigd.

Het verzoek voor automatisch koppelen wordt alleen geactiveerd indien:

• De Bluetooth functie van het aangesloten apparaat is ingeschakeld.
• [AUTO PAIRING] op [ON] is gesteld. (47)
• De KENWOOD MUSIC PLAY app is op het Android apparaat geïnstalleerd (-8) en [BROWSE MODE] is gekozen. (-9)

BLUETOOTH®

BLUETOOTH — Mobiele telefoon

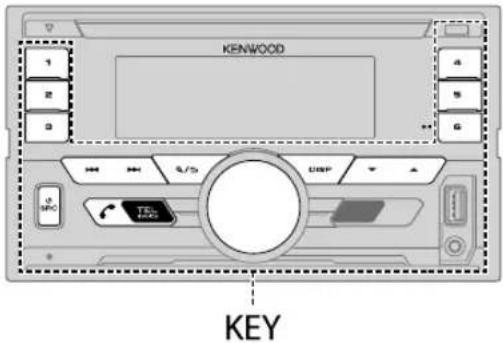

KENWOOD KEY

Ontvangst van een gesprek

Wanneer een gesprek binnenkomt:

- De KEY-zone wordt groen verlicht en knippert.

- Het toestel beantwoordt automatisch het gesprek wanneer [AUTO ANSWER] op een geselecteerde tijd is ingesteld. (5)

Tijdens een gesprek:

• De LCD DISPLAY-zone wordt verlicht volgens de instellingen voor [DISPLAY] (-24) en de KEY-zone wordt groen verlicht.
• De Bluetooth verbinding wordt verbroken wanneer u het toestel uitschakelt.

De volgende bediening is mogelijk verschillend of niet beschikbaar afhankelijk van de telefoon die u heeft verbonden.

Voor het Op het voorpaneel
Eerste binnenkomende gesprek...

Beantwoorden van een gesprek	Druk op TEL, de volumeknop of op een van de cijfertoetsen (1 tot 6).
Negeren van een gesprek	Druk op Q/5.
Beeindigen van een gesprek	Druk op Q/5.

Tijdens het beantwoorden van het eerst binnenkomende gesprek...

Een ander binnenkomend gesprek beantwoorden het huidige gesprek in de wacht zetten	Druk op TEL.
Negeren van een ander binnenkomend gesprek	Druk op / .

Gedurende twee actieve gesprekken...

Stoppen van het huidige gesprek en activeren van het gesprek dat in de wacht is gezet	Druk op / .
Overschakelen tussen het huidige gesprek en het in de wacht gezette gesprek	Druk op TEL.
Instellen van het volume van de telefoon [00] tot [35] (Basisinstelling: [15])	Verdraai de volumeknop tijdens het gesprek.Deze instelling heeft geen effect op het volume van andere bronnen.
Afwisselend schakelen tussen hands-free en privégesprek	Druk tijdens een gesprek op II 6.De bedieningen zijn mogelijk anders afhankelijk van de verbonden Bluetooth apparatuur.

BLUETOOTH®

Verbeteren van de stemkwaliteit

Tijdens een telefoongesprek...

1 Druk op de volumeknop om [FUNCTION] op te roepen.

2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.

4 Houd even ingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling: XX

MIC GAIN LEVEL -10	totLEVEL + 10 (LEVEL -4): De gevoeligheid van de microfoon wordt hoger naarmate het nummer hoger wordt.
NR LEVEL LEVEL -5	tot LEVEL + 5 (LEVEL 0): Stel het ruisreductieniveau in zodat de ruis tijdens een telefoongesprek minimaal is.
ECHOCANCEL	LEVEL -5 tot LEVEL + 5 (LEVEL 0): Stel de vertragingstijd voor echo-annulering in totdat de laatste echo wordt gehoord tijdens een telefoongesprek.

Maak de instellingen voor ontvangst van een gesprek

1 Druk op omide Bluetooth functie te activeren.

2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.

4 Houd even ingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling:XX

SETTINGS

AUTOANSWER	1 tot 30: Het toestel beantwoordt het binnenkomende gesprek automatisch binnen de gekozen tijd (in seconden). ;OFF: Geannuleerd.
BATT/SIGNAL*AUTO	: Toont de kracht van de batterij en het signaal wanneer het toestel een Bluetooth apparaat herkent en het Bluetooth apparaat wordt verbonden. ;OFF: Geannuleerd.

* De functionaliteit is afhankelijk van het soort telefoon.

Bellen

U kunt bellen met gebruik van de geschiedenis van gesprekken, het telefoonboek of gewoon het intoetsen van het nummer. Het bellen met een stemcommando is tevens mogelijk indien uw mobiele telefoon daarvoor geschikt is.

1 Druk op omtelBluetooth functie te activeren.

"(Naam van eerste apparaat)" verschijnt.

- Indien twee Bluetooth telefoons zijn verbonden, drukt u nogmaals op TEL om naar de andere telefoon over te schakelen. "(Naam van tweede apparaat)" verschijnt.

2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.

4 Houd evenfingedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

CALL HISTORY

(Alleen beschikbaar wanneer de aangesloten telefoon voor PBAP geschikt is.)

1 Druk op de volumeknop om een naam of telefoonnummer te kiezen.
"INCOMING", "OUTGOING" of "MISSED" verschijnt onder op het display om de voorgaande telefoonstatus aan te geven.
- Druk op DISP om de displaycategorie (NUMBER of NAME) te veranderen. - "NO DATA" verschijnt indien er geen geschiedenis van gesprekken is.
2 Druk op de volumeknop om te bellen.

BLUETOOTH®

PHONE BOOK	(Alleen beschikbaar wanneer de aangesloten telefoon voor PBAP geschikt is.)1 Verdraai de volumeknop snel voor het invoeren van de letterzoekfunctie (indien er veel gegevens in het telefoonboek zijn).Het eerste menu (ABCDEFGHIJK) verschijnt.Druk ▲op▼ om naar het volgende menu (LMNOPQRSTUV ofWXYZ1*te gaan.Draai voor het kiezen van het eerste teken de volumeknop of druk op 1◀◀ / ▶▶▶ en druk op de knop.Kies “1” voor het zoeken met nummer en “ *” voor het zoeken met symbolen.2 Draai de volumeknop om een naam te kiezen en druk vervolgens op de knop.3 Draai de volumeknop om een telefoonnummer te kiezen en druk vervolgens op de knop om te bellen.Het telefoonboek van de aangesloten telefoon wordt automatisch tijdens het koppelen naar het toestel gestuurd.De contacten worden gegroepeerd als: HOME, OFFICE, MOBILE, OTHER, GENERAL.Dit toestel kan alleen letters zonder accenten tonen. (“Ú” verschijnt bijvoorbeeld als “U”.)
NUMBER DIAL	1 Draai de volumeknop om een nummer (0 tot 9) of teken ( ,*, + ) te kiezen.2 Druk op◀◀ / ▶▶▶ I om de invoerpositie te verplaatsen.Herhaal stappen 1 en 2 totdat het gehele telefoonnummer is ingevoerd.3 Druk op de volumeknop om te bellen.
VOICE	Zeg de naam van een persoon die u wilt bellen of gebruik telefoonfuncties door een stemcommando te geven. (●Bellen met gebruik van stemherkenning)
BATT LOW/MID/FULL*: Toont de sterkte van de batterij.
NO SIGNAL/LOW/MID/MAX*: Toont de sterkte van het huidige ontvangen signaal.

* De functionaliteit is afhankelijk van het soort telefoon.

Bellen met gebruik van stemherkenning

1 Houd 📌VOICE even ingedrukt om de stemherkenning van de aangesloten telefoon te activeren.
2 Zeg de naam van een persoon die u wilt bellen of gebruik telefoonfuncties door een stemcommando te geven.
- De ondersteunde stemherkenningsfuncties verschillen per telefoon. Zie de gebruiksaanwijzing van de aangesloten telefoon voor details.
- Dit toestel ondersteunt tevens de "intelligente persoonlijke assistentiefunctie" van iPhone.

Geheugeninstellingen

Opslaan van een contact in het geheugen

U kunt maximaal 6 nummers onder de cijfertoetsen (1 tot 6) vastleggen.

1 Druk op TEL om de Bluetooth functie te activeren.
2 Draai de volumeknop om [CALL HISTORY], [PHONE BOOK] of [NUMBER DIAL] te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om een contact te kiezen of een telefoonnummer in te voeren. Druk nadat een contact is gekozen op de volumeknop om het telefoonnummer te tonen.
4 Houd een van de cijfertoetsen (1 tot 6) even ingedrukt. "STORED" verschijnt wanneer het contact is opgeslagen.

Kies voor het wissen van een contact uit het geheugen [NUMBER DIAL] in stap 2 en sla een blanco nummer op.

Bellen vanuit het geheugen

1 Druk op TEL om de Bluetooth functie te activeren.
2 Druk op een van de cijfertoetsen (1 tot 6).
3 Druk op de volumeknop om te bellen. "NO MEMORY" verschijnt indien er geen contacten zijn opgeslagen.

BLUETOOTH®

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
4 Houd even-ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling:XX

BT MODE
PHONE SELECT	Kiezen van de telefoon of het audiotoestel die/dat u wilt verbinden of ontkoppelen."※" verschijnt voor het apparaat wanneer een verbinding is gemaakt.
AUDIO SELECT	“ ▷ ” verschijnt voor het huidig spelende audio-apparaat.Tegelijkertijd kunnen er maximaal twee Bluetooth telefoons en één Bluetooth audio-apparaat worden verbonden.
DEVICEDELETE	1 Draai de volumeknop om het te wissen apparaat te kiezen en druk vervolgens op de knop.2 Draai de volumeknop om [YES] of [NO] te kiezen en druk vervolgens op de knop.
PIN CODE EDIT (0000)	Verandert de PIN-code (maximaal 6 cijfers).1 Draai de volumeknop om een nummer te kiezen.2 Druk op◀◀ / ►▶1 om de invoerpositie te verplaatsen.Herhaal stappen 2 totdat de gehele PIN-code is ingevoerd.3 Druk op de volumeknop om te bevestigen.
RECONNECT ON	____: Het toestel maakt automatisch weer een verbinding met het laatst verbonden Bluetooth apparaat wanneer het binnen bereik is. ;OFF: Geannuleerd.
AUTOPAIRINGON	____: Het toestel koppelt automatisch het ondersteunde Bluetooth apparaat (iPhone/iPod touch/Android apparaat) wanneer het via de USB-ingangsaansluiting is verbonden. Afhankelijk van het besturingssysteem van het aangesloten apparaat werkt deze functie mogelijk niet. ;OFF: Geannuleerd.
INITIALIZE YES	: Terugstellen van alle Bluetooth instellingen (inclusief opgeslagen koppeling, telefoonboek, etc.). ;NO: Geannuleerd.

Bluetooth testfunctie

U kunt de verbinding van het ondersteunde profiel tussen het Bluetooth apparaat en het toestel controleren.

- Controleer of er geen Bluetooth apparaat is gekoppeld.

1 Houd everingedrukt.

"PLEASE PAIR YOUR PHONE PIN 0000" verschijnt.

2 Zoek de modelnaam van dit toestel (DPX-5 *** DPX-M3****) op en selecteer het met het Bluetooth apparaat.

3 Bedien het Bluetooth apparaat om het koppelen te bevestigen.

"TESTING" knippert op het display.

Het verbindingsresultaat (OK of NG) verschijnt na de test.

PAIRING: Koppelingsstatus

HF CNT: Hands-Free Profile (HFP) compatibiliteit

AUD CNT: Advanced Audio Distribution Profile (A2DP) compatibiliteit

PB DL: Phonebook Access Profile (PBAP) compatibiliteit

Houd ⏻ SRC even ingedrukt om het toestel uit te schakelen en de testfunctie te annuleren.

BLUETOOTH®

BLUETOOTH — Audio

Tijdens de BT AUDIO bron, kunt u vijf Bluetooth audio-apparaten verbinden en tussen deze vijf apparaten schakelen.

KENWOOD 4 5 6 A A/10 ST A/U

Audiospeler via Bluetooth

1 Druk op FomBA AUDIO te kiezen.
2 Bedien de Bluetooth audiospeler om de weergave te starten.

Voor het Op het voorpaneel

Weergave/pauze	Druk op ▶ 11 6.
Kiezen van een groep of map	Druk op ▲ / ▼.
Achterwaarts/voorwaarts verspringen	Druk op ◀◀◀ / ▶▶▶.
Snel achterwaarts/Snel voorwaarts	Houd ◀◀◀ / ▶▶▶ even ingedrukt.
Afspelen herhalen Druk herhaaldelijk op ALL REPEAT, FILE REPEAT, REPEAT OFF
Willekeurig afspelen	Houd 3× even ingedrukt om ALL RANDOM te kiezen.• Druk op3×om RANDOM OFF te kiezen.
Kies een bestand uit een map/lijst	Zie “Kies een bestand uit een map/lijst” op bladzijde 9.

Voor het Op het voorpaneel

Schakelen tussen verbonden Bluetooth audio-apparaten

Druk op 5.*

* Door een druk op de "Play (weergavetoets)" van het aangesloten apparaat zelf, kunt u tevens de geluidsweergave van het apparaat veranderen.

De bediening en display-aanduidingen verschillen mogelijk afhankelijk van de verbonden apparatuur.

Instellingen voor gebruik van de KENWOOD Remote app

De KENWOOD Remote app is ontworpen voor bediening van functies van KENWOOD autoreceivers via een iPhone/iPod (via Bluetooth of via de USB-ingangsaansluiting) of Android smartphone (via Bluetooth).

Voorbereiding:

Installeer de laatste versie van de KENWOOD Remote app op uw apparaat alvorens de verbinding te maken. Ga voor meer informatie naar .

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (19) en druk vervolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd even ingedrukt om te voltooien.
Druk op om naar het voorgaande instelonderdeel terug te keren.

BLUETOOTH®

Basisinstelling: XX

REMOTEAPP

SELECT	Kies het apparaat (IOS of ANDROID) voor het gebruik van de app.
IOS YES	: Kiezen van de iPhone/iPod voor het gebruik van de app via Bluetooth of indien deze is verbonden met de USB-ingangsaansluiting. : NO: Geannuleerd.Met IOS gekozen, moet u iPod BT bron kiezen (of iPod USB indien uw iPhone/iPod via de USB-ingangsaansluiting is verbonden) om de app te activeren.- De verbinding van de app wordt onderbroken of ontkoppeld indien:- U van de iPod BT bron naar een andere weergavebron overschakelt die via de USB-ingangsaansluiting is verbonden.- U van de iPod USB bron naar de iPod BT bron overschakelt.
ANDROID YES	: Kiezen van de Android smartphone voor gebruik van de app via Bluetooth. ;NO Geannuleerd.
ANDROID LIST *: Kiezen van de Android smartphone voor gebruik van de lijst.
STATUS	Toont de status van het gekozen apparaat.IOS CONNECTED: U kunt de app gebruiken met de iPhone/iPod die via Bluetooth of de USB-ingangsaansluiting is verbonden.IOS NOT CONNECTED: Er is geen IOS apparaat verbonden voor het gebruik van de app.ANDROID CONNECTED: U kunt de app gebruiken met de Android smartphone die via Bluetooth is verbonden.ANDROID NOT CONNECTED: Er is geen Android apparaat verbonden voor het gebruik van de app.

* Verschijnt alleen wanneer [ANDROID] of [SELECT] op [YES] is gesteld.

Luisteren naar een iPhone/iPod via Bluetooth

U kunt naar de liederen op de iPhone/iPod via Bluetooth met dit toestel luisteren.

Druk herhaaldelijk op OBRZod BT te kiezen.

• U kunt de iPod/iPhone op dezelfde manier bedienen als met een iPod/iPhone die via de USB-ingangsaansluiting is verbonden. (-8)
• Indien u een iPhone/iPod met de USB-ingangsaansluiting verbindt tijdens het luisteren naar de iPod BT bron, verandert de bron automatisch naar iPod USB. Druk op ⏻ SRC om iPod BT te kiezen indien het apparaat nog via Bluetooth is verbonden.

Internetradio via Bluetooth

U kunt naar Spotify luisteren op uw iPhone/iPod/Android-apparaat via Bluetooth op dit toestel.
- Zorg dat de USB-poort niet is verbonden met een apparaat.

Naar Spotify luisteren

Voorbereiding:

Kies [ON] voor [SPOTIFY SRC] in [SOURCE SELECT]. (5)

1 Open de Spotify-app op uw apparaat.
2 Verbind uw apparaat via een Bluetooth-verbinding. (13)
3 Druk herhaaldelijk op ⏻ SRC om SPOTIFY te selecteren (voor iPhone/iPod) of SPOTIFY BT (voor Android-apparaten).
De bron verandert en de uitzending start automatisch.

- U kunt Spotify op dezelfde manier bedienen als Spotify via de USB-poort. (41)

AUDIO-INSTELLINGEN

Tijdens het luisteren naar een bron...

1 Druk op de volumeknop om [FUNCTION] op te roepen.

2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.

4 Houd eveningedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Basisinstelling:XX

AUDIO CONTROL
SUB-W LEVEL	LEVEL -50 tot LEVEL +10 (LEVEL 0): Instellen van het subwooferuitgangsniveau.
MANUAL EQ	De geluidselementen (frequentieniveau, toon, Q-factor) worden voor iedere voorkeuze vastgelegd.
62.5HZ LEVEL LEVEL -9	tot LEVEL +9 (LEVEL 0): Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.)
	BASS ON Activeren van verlengde lage tonen.; EXTEND OFF: Geannuleerd.
100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/16KHZ	LEVEL -9 tot LEVEL +9 (LEVEL 0): Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.)
Q FACTOR	1.35/1.50/ 2.00 Stel de kwaliteitsfactor in.
PRESET EQ	NATURAL/ROCK/POPS/EASY /TOP40/JAZZ/ POWERFUL/ USER: Kiezen van een geschikte, vooringestelde equalizer voor het muziekgenre. (Kies[USER] voor gebruik van de instellingen die met [MANUAL EQ] zijn gemaakt.)
BASS BOOST	LEVEL1 /LEVEL2/ LEVEL3/ LEVEL4/ LEVEL5: Kiezen van het gewenste versterkingsniveau voor de lage tonen.;OFF: Geannuleerd.

LOUDNESS LEVEL1	/LEVEL2: Selecteren van de gewenste lage en hoge frequenties voor een goed-gebalanceerd geluid bij een laag volumeniveau.;OFF: Geannuleerd.
SUBWOOFERSETON	____: Activeren van de subwooferuitgang.;OFF: Geannuleerd.
FADER	(Niet van toepassing indien 3-weg crossover is gekozen.)R15 tot F15 (Q): Instellen van het balans tussen de achter- en voorluidspreker.
BALANCE L15	tot R15 (Q): Instellen van de weergavebalans tussen de linker- en rechterluidspreker.
VOLUME OFFSET LEVEL -15	tot LEVEL +6 (LEVEL 0): Leg het basisvolumeniveau voor iedere bron vast.(Kies alvorens de instelling te maken eerst de gewenste bron.)
SOUND EFFECT
SOUND RECNSTR(Geluidreconstructie)	(Niet van toepassing op de RADIO bron en AUX bron.)ON: Er wordt een compensatie voor de hoge frequentiecomponenten gemaakt en de verhogingstijd van de golfvorming die met het comprimeren van audiodata verloren gaat wordt hersteld voor een realistisch geluid.;OFF: Geannuleerd.
SPACE ENHANCE	(Niet van toepassing op de RADIO bron.)SMALL MEDIUM /LARGE Het ruimtelijk geluid wordt virtueel verbeterd.;OFF: Geannuleerd.
SND REALIZER LEVEL1	/LEVEL2/ LEVEL3 Het geluid wordt virtueel realistischer.;OFF: Geannuleerd.
STAGE EQ LOW	/MIDDLE/HIGH: De positionering van het geluid van de luidsprekers wordt virtueel ingesteld.;OFF: Geannuleerd.
DRIVE EQ ON	: De frequentie wordt versterkt zodat lawaai van buiten de auto of van de banden van de auto wordt gereduceerd.;OFF: Geannuleerd.
SPEAKER SIZE	Afhankelijk van het gekozen type voor crossover(→6),verschijnen de 2-weg crossover of 3-weg crossover instelbare onderdelen. (→1, 22)2-weg crossover is de standaardinstelling.
X'OVER
DTA SETTINGS	Voor instellingen,→22, 23, Digital Time Alignment instellingen.
CAR SETTINGS

Hieronder vindt u de instelbare onderdelen voor 2-weg crossover en 3-weg crossover.

SPEAKER SIZE

Kies in overeenstemming met het formaat van de aangesloten luidsprekers voor een optimaal geluid.

• De instellingen voor de frequentie en helling worden automatisch gemaakt voor de crossover van de gekozen luidspreker.
• Indien 2-weg crossover en [NONE] zijn gekozen voor[TWEETER] van [FRONT], zijn [REAR] en [SUBWOOFER] voor [SPEAKER SIZE] en [X' OVER] van de gekozen luidspreker niet beschikbaar.
• Indien 3-weg crossover en [NONE] zijn gekozen voor[WOOFER] van [SPEAKER SIZE], is [X'OVER] van [WOOFER] niet beschikbaar.

X' OVER

• [FRQ]/[F - HPF FRQ] /R - HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Stel de crossover-frequentie voor de gekozen luidsprekers in (hoog-doorlaatfiler of laag-doorlaatfilter). Met [THROUGH] gekozen, worden alle signalen naar de gekozen luidsprekers gestuurd.

- [F - HPF SLOPE]/ [R - HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]/[SLOPE]: Stel de crossover-helling in. Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor de crossover-frequentie.

- [SW LPF PHASE]/[PHASE]: Kies de fase van de luidsprekeruitgang in overeenstemming met de andere luidsprekeruitgang.

- [GAIN LEFT]GAIN RIGHT]/[F - HPF GAIN]/[R - HPF GAIN]/[SW LPF GAIN].(GAIN): Stel het uitgangsvolume van de gekozen luidspreker in.

Instelbare onderdelen voor 2-weg crossover

SPEAKER SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE(niet verbonden)
REAR 8CM	/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10,NONE(niet verbonden)
SUBWOOFER*1	16CM/20CM/25CM/30CM/38CM OVER/NONE(niet verbonden)
X'OVER
TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	-8tot_0
	GAIN RIGHT	-8tot_0
FRONT HPF F - HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	F - HPF SLOPE	-6DB/-12DB/-18DB/-24DB
	F - HPF GAIN	-8tot_0
REAR HPF R - HPF FRQ		(Zie deFRONT HPF instellingen hierboven.)
	R - HPF SLOPE
	R - HPF GAIN
SUBWOOFER LPF*1	SW LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-6DB/-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE (180°)/NORMAL(0°)
	SW LPF GAIN -8	tot_0

*1 Kan alleen worden gekozen indien [SWITCH PREOUT] op [SUBWOOFER] (→5) en [SUBWOOFER SET] op [ON] zijn gesteld. (→20)

AUDIO-INSTELLINGEN

Instelbare onderdelen voor 3-weg crossover

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*2	16CM/20CM/25CM/30CM/38CM OVER/NONE(niet verbonden)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ 4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	SLOPE	-6DB /-12DB
	PHASE	REVERSE (180°)/NORMAL (0°)
	GAIN -8	tot0
MID RANGE	HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ 250HZ/THROUGH
	HPF SLOPE	-6DB /-12DB
	LPF FRQ	1KHZ/1.6KHZ/2.5KHZ 4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
	LPF SLOPE	-6DB /-12DB
	PHASE	REVERSE (180°)/NORMAL (0°)
	GAIN -8	tot0
WOOFER*2	LPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ 250HZ/THROUGH
	SLOPE	-6DB /-12DB
	PHASE	REVERSE (180°)/NORMAL (0°)
	GAIN -8	tot0

*2 Kan alleen worden gekozen indien [SUBWOOFER SET] op [ON]zijn gesteld. (-20)

Digital Time Alignment instellingen

Digital Time Alignment stelt de vertragingstijd van de luidsprekeruitgang nauwkeurig en passend voor de omgeving van uw auto in.

- Voor meer informatie, 23, Bepaal de waarde voor [DISTANCE] en [GAIN] van [DTA SETTINGS].

DTA SETTINGS
POSITION	Kiezen van uw luisterpositie (referentiepunt).ALL: Geen compensatie; FRONT RIGHT: Rechtervoorstoel; FRONT LEFT: Linkervoorstoel; FRONT ALL: Voorstoel• [FRONT ALL] wordt alleen getoond wanneer[2-WAY X'OVER] is gekozen.(→6)
DISTANCE OCM	tot610CM: Stel de afstand nauwkeurig af voor het compenseren.(Kies alvorens de instelling te maken eerst de gewenste luidspreker.)
GAIN -8DB	tot ODB: Stel het uitgangsvolume van de gekozen luidspreker nauwkeurig in.(Kies alvorens de instelling te maken eerst de gewenste luidspreker.)
DTA RESET YES	: Terugstellen van {DISTANCE} en[GAIN]} van de gekozen[POSITION]naar de basisinstelling.;NO: Geannuleerd.
CAR SETTINGS	Identificeer uw automerk en de plaats van de achterluidspreker voor het maken van instellingen voor [DTA SETTINGS]
CAR TYPE COMPACT	/FULL SIZE CAR/ WAGONMINIVAN/SUV/MINIVAN(LONG): Kiezen van het merk van uw auto.;OFF: Geen compensatie.
R - SP LOCATION	Kiezen van de plaats van de achterluidsprekers in uw auto voor het berekenen van de langste afstand tot de gekozen luisterpositie (referentiepunt).DOOR/REAR DECK: Alleen kiesbaar wanneer[OFF], [COMPACT][FULL SIZE CAR], [WAGON]of [SUV] voor [CAR TYPE] is gekozen.2ND ROW/ 3RD ROW Alleen kiesbaar wanneer [MINIVAN] of [MINIVAN(LONG)]voor [CAR TYPE] is gekozen.

AUDIO-INSTELLINGEN

- Kies de in te stellen luidspreker alvorens een instelling te maken voor [DISTANCE]en [GAIN] van [DTA SETTINGS]:

Indien 2-weg crossover is gekozen:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER

- U kunt[REAR LEFT], [REAR RIGHT] en [SUBWOOFER] alleen kiezen indien een andere instelling dan [NONE] is gekozen voor [REAR] en [SUBWOOFER] van [SPEAKER SIZE]. (21)

Indien 3-weg crossover is gekozen:

TWEETER LEFT/TWEETER RIGHT/MID LEFT/MID RIGHT/WOOFER

- U kunt[WOOFER] alleen kiezen indien een andere instelling dan [NONE] is gekozen voor[WOOFER] van [SPEAKER SIZE]. (-22)

• [R - SP LOCATION] van[CAR SETTINGS] kan alleen worden gekozen indien:

- 2-weg crossover is gekozen. (-6)

- Een andere instelling dan [NONE] is gekozen voor[REAR] van [SPEAKER SIZE]. (-21)

Bepaal de waarde voor [DISTANCE] en [GAIN] van [DTA SETTINGS]

400 cm 60 cm 80 cm 150 cm 470 cm 48 cm

Indien u de afstand van het midden van de huidige ingestelde luisterpositie tot iedere luidspreker specificeert, wordt de vertragingstijd automatisch berekend en ingesteld.

1 Bepaal het midden van de huidige ingestelde luisterpositie als referentiepunt.

2 Meet de afstanden vanaf het referentiepunt tot de luidsprekers.

3 Bereken de verschillen tussen de afstand tot de verste luidspreker (achterluidspreker) en de andere luidsprekers.

4 Stel [DISTANCE]op de waarde die in stap 3 is berekend voor iedere luidspreker in.

5 Stel [GAIN] voor de iedere luidspreker in.

Voorbeeld: Wanneer [FRONT ALL] als luisterpositie is gekozen

DISPLAY-INSTELLINGEN

Zone-identificatie voor kleur- en helderheidsinstellingen

KENWOOD LCD DISPLAY KEY ALL ZONE

Instellen van de dimmer

Houd DISP even ingedrukt om de dimmer te activeren of uit te schakelen.

- Nadat u[DIMMER TIME] (-24) heeft ingesteld, wordt de instelling geannuleerd wanneer u deze toets indrukt.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.

2 Draai de volumeknop om een onderdeel te kiezen (24) en druk vervolgens op de knop.

3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.

4 Houd eveningedrukt om te voltooien.

Druk op om naar het voorgaande instelonderdeel terug te keren.

DISPLAY-INSTELLINGEN

Basisinstelling: XX
DISPLAY
COLOR SELECT	Kies de kleur voor ALL ZONE, LCD DISPLAYen KEY afzonderlijk.1 Kies een zone. (Zie de afbeelding op blz. 23.)2 Kies een kleur voor de gekozen zone.INITIAL COLORVARIABLE SCAN/CUSTOM R/G/B/vooraf ingestelde kleuren*U kunt uw eigen kleur samenstellen door [CUSTOM R/G/B]te kiezen. De door u gemaakte kleur kan worden opgeslagen in[CUSTOM R/G/B].1 Druk op de volumeknop om de gedetailleerde kleurinstelling te activeren.2 Druk op◄◄/►►1om de in te stellen kleur R/ G/B) te kiezen.3 Draai de volumeknop om het niveau (0 tot 9) in te stellen en druk vervolgens op de knop.
DIMMER	De verlichting wordt gedimd.ON : De dimmer wordt ingeschakeld. :OFF: Geannuleerd.DIMMER TIME: Stel de start- en stoptijd voor de dimmer in.1 Draai de volumeknop om de [ON]tijd in te stellen en druk vervolgens op de knop.2 Draai de volumeknop om de [OFF] tijd in te stellen en druk vervolgens op de knop.(Basisinstelling: [ON]: 18:00 [OFF]: 6:00)
BRIGHTNESS	1 Kies een zone. (Zie de afbeelding op blz. 23.)2 0 tot 31: Kies het gewenste helderheidsniveau voor de gekozen zone.
TEXT SCROLL AUTO /ONCE: Kiezen voor het automatisch rollen van display-informatie of slechts éénmaal rollen. ; OFF: Geannuleerd.

* Vooraf ingestelde kleuren: RED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2/YELLOW/ORANGE1/ORANGE2/ORANGERED

OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing
Algemeen	Geen geluid.	Stel het volume op het optimale niveau in.Controlleer de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON" verschijnt.	Schakel de stroom uit en controleer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weer in.
	"PROTECTING SEND SERVICE" verschijnt.	Breng het toestel naar de dichtstbijzijnde reparatieservice.
	Receiver werkt helemaal niet.	Stel het toestel terug. (→)
Radio	Ontvangst van radio-uitzendingen is slecht.Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne goed aan.
CD/USB/iPod	Disc kan niet worden uitgeworpen.	Houd ▲ even ingedrukt om de disc geforceerd uit te werpen. Let op dat de disc niet valt na het uitwerpen. Stel het toestel terug indien het probleem niet hierdoor werd opgelost. (→)
	U hoort ruis. Ga naar een ander nummer of plaats een andere disc.
	Nummers worden niet in de gewenste volgorde afgespeeld.	De weergavevolgorde wordt bepaald wanneer de bestanden worden opgenomen.
	"READING" blijft knipperen. Gebruik niet te veel lagen en mappen.
	Verstreken tijd is niet correct. Dit wordt veroorzaakt door de manier hoe nummers zijn opgenomen.
	"LOADING" verschijnt wanneer u de zoekfunctie activeert door een druk op Q /→.	Dit toestel is de iPod/iPhone muzieklijst nog aan het maken. Het laden duurt even. Probeer later nogmaals.
	Juiste tekens worden niet getoond (bijv. albumnaam).	Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen.Afhankelijk van de gekozen displaytaal (→), worden bepaalde tekens mogelijk niet juist getoond.

OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing
CD/USB/iPod	“NA FILE” Controleer dat de disc geschikte audiobestanden heeft.(=27)
	“NO DISC” Plaats een afspeelbare disc in de lade.
	“TOC ERROR” Controleer dat de disc goed is geplaatst en schoon is.
	“PLEASE EJECT” Stel het toestel terug. Raadpleeg het dichtstbijzijnde servicecentrum als het probleem niet hierdoor werd opgelost.
	“NO DEVICE” Sluit een USB-apparaat aan en verander de bron opnieuw in USB.
	“COPY PRO” Er werd een bestand afgespeeld dat tegen kopieren is beveiligd.
	“UNSUPPORTED DEVICE” • Controleer of het aangesloten apparaat met dit toestel compatibel is en of de bestandssystemen het vereiste formaat hebben. (=27) • Bevestig het apparaat weer.
	“UNRESPONSIVE DEVICE” Controleer of het apparaat juist functioneert en verbind opnieuw.
	“USB HUB IS NOT SUPPORTED” Dit toestel ondersteunt geen USB-apparaat dat via een USB-hub is verbonden.
	• De bron wijzigt niet naar “USB” als u een USB-apparaat aansluit terwijl u naar een andere bron luistert.• “USB ERROR” verschijnt.	De USB-poort trekt meer stroom dan de ontwerplimiet. Schakel de stroom uit en koppel het USB-apparaat af. Schakel vervolgens de stroom in en sluit het USB-apparaat weer aan. Als dit het probleem niet oplost, schakel de stroom dan uit en in (of reset het toestel), voordat u een ander USB-apparaat aansluit.
	“NO MUSIC” Verbind een USB-apparaat dat afspeelbare audiobestanden heeft.
	“iPod ERROR” • Verbind de iPod weer.• Stel de iPod terug.

Symptoom Oplossing
ANDROID	• Geen geluid tijdens weergave.• Geluid wordt alleen via Android apparaat uitgestuurd.	• Verbind het Android apparaat opnieuw.• Met [HAND MODE], start u een mediaplayerapp op het Android apparaat en start u vervolgens de weergave.• Met [HAND MODE], start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp.• Start het Android apparaat opnieuw op.• Indien het probleem nog niet is opgelost, kan het Android apparaat het audiosignaal niet naar het toestel leiden. (-28)
	Weergave is onmogelijk met [BROWSE MODE].	• Controleer of de app KENWOOD MUSIC PLAY APP op het Android apparaat is geïnstalleerd. (-8)• Verbind het Android apparaat opnieuw en kies de juiste bedieningsfunctie.• Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. (-28)
	"NO DEVICE" of "READING" blijft knipperen.	• Schakel de opties van de fabrikant op het Android apparaat uit.• Verbind het Android apparaat opnieuw.• Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. (-28)
	Weergave wordt onderbroken of het geluid slaat over.	Schakel de energiebesparingsfunctie op het Android apparaat uit.
	"ANDROID ERROR"/"NA DEVICE"	• Verbind het Android apparaat opnieuw.• Start het Android apparaat opnieuw op.

OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing
Spotify	“DISCONNECTED” USB is afgekoppeld van het hoofdtoestel. Zorg dat het apparaat juist is verbonden via USB.
	“CONNECTING”• Verbonden via USB-poort: Het apparaat is verbonden met het hoofdtoestel. Een moment geduld.• Verbonden via Bluetooth: Geen Bluetooth-verbinding. Controleer de Bluetooth-verbinding en zorg dat het apparaat en het toestel gekoppeld en verbonden zijn.
	“CHECK APP” De Spotify-toepassing is niet juist verbonden of de gebruiker is niet aangemeld. Sluit de Spotify-toepassing en start opnieuw op, meld u vervolgens aan op uw Spotify-account.
Bluetooth ^2	Geen Bluetooth apparaat herkend.• Zoek nogmaals met de Bluetooth apparatuur.• Stel het toestel terug. (→3)
	Bluetooth koppelen onmogelijk.• Controleer dat u dezelfde PIN-code heeft ingevoerd voor het toestel en het Bluetooth apparaat.• Wis de koppelingsinformatie van zowel het toestel als het Bluetooth apparaat en koppel vervolgens opnieuw. (→3)
	Echo of ruis tijdens een telefoongesprek.• Verander de positie van de microfoon. (→2)• Controleer d[ECHO CANCEL] instelling. (→5)
	Kwaliteit van het geluid van de telefoon is slecht.• Zorg dat de afstand tussen het toestel en de Bluetooth apparatuur korter is.• Rijd de auto naar een plaats waar de signaalontvangst beter is.
	Bellen met stemherkenning werkt niet.• Gebruik de stemherkenning voor het bellen op een stillere plaats.• Spreek dichter bij de microfoon in.• Gebruik dezelfde stem als de stem die voor de geregistreerde stemtag werd gebruikt.

Symptoom Oplossing
Bluetooth^	Geluid wordt onderbroken tijdens weergave van een Bluetooth audiospeler.	Zorg dat de afstand tussen het toestel en de Bluetooth audiospeler korter is.Schakel het toestel even uit en dan weer in en verbind opnieuw.Andere Bluetooth apparaten proberen mogelijk een verbinding met het toestel te maken.
	De verbonden Bluetooth audiospeler kan niet worden bediend.	Controleer of de verbonden Bluetooth audiospeler geschikt is voor Audio/Video Remote Control Profile (AVRCP). (Zie de handleiding van de audiospeler.)Ontkoppel en verbind de Bluetooth speler opnieuw.
	"DEVICE FULL" Het maximale aantal apparaten is geregistreerd. Wis onnodige apparaten en probeer vervolgens opnieuw. (7, DEVICE DELETE)
	"N/A VOICE TAG" Gebruik dezelfde stem als de stem die voor de geregistreerde stemtag werd gebruikt.
	"NOT SUPPORT" De verbonden telefoon is niet voor stemherkenning of het versturen van het telefoonboek geschikt.
	"NO ENTRY"/"NO PAIR" Er is geen geregistreerd apparaat verbonden/gevonden via Bluetooth.
	"ERROR" Voer de procedure nogmaals uit. Indien "ERROR" weer wordt getoond, controleer dan of het apparaat voor de betreffende functie geschikt is.
	"NO INFO"/"NO DATA"	Het Bluetooth apparaat kan geen contactinformatie krijgen.
	"HF ERROR XX"/"BT ERROR"	Stel het toestel terug en probeer opnieuw. Raadpleeg het dichtstbijzijnde servicecentrum als het probleem niet hierdoor werd opgelost.
	"SWITCHING NG"	De aangesloten telefoons ondersteunen mogelijk niet de telefoonwisselfunctie.

TER REFERENTIE

Onderhoud

Reinigen van het toestel

Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek.

Meer over discs

• Raak het opnameoppervlak van een disc niet aan.
• Plak geen plakband e.d. op een disc en gebruik geen disc waar plakband e.d. op geplakt is.
• Gebruik geen toebehoren of hulpstukken voor discs.
• Veeg vanuit het midden van de disc naar de rand.
• Reinig discs met een droge siliconen of zachte doek. Gebruik geen oplosmiddelen.
• Verwijder een disc in horizontale richting uit het toestel.
• Verwijder bramen van het middengat en de discrand alvorens een disc te plaatsen.

■ Meer informatie

Voor de : - Een lijst met de laatste firmware-updates en compatibele onderdelen

— Originele app van KENWOOD

- Andere actuele informatie

Ga naar .

Algemeen

- Dit toestel kan alleen de volgende CD's afspelen:

- Ga voor gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden naar .

Afspeelbarebestanden

- Afspeelbaar audiobestand: Voor disc: MP3 (.mp3), WMA (.wma), AAC (.aac) Voor USB-massaopslagklasse-apparaat: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)

• Afspeelbare diskmedia: CD-R/CD-RW/CD-ROM
• Bestandsformaat afspeelbare disc: ISO 9660 Level 1/2, Joliet, Lange bestandsnaam
• Bestandssysteem van afspeelbaar USB-apparaat: FAT12, FAT16, FAT32
  Zelfs als de audiobestanden aan de bovenstaande normen voldoen, kunnen zijn mogelijk niet worden afgespeeld, afhankelijk van het soort media of apparaat en de omstandigheden.
  AAC-bestanden (.m4a) op een door iTunes gecodeerde CD kunnen niet worden afgespeeld op dit toestel.

Ongeschikte discs

• Discs die niet rond zijn.
• Discs met kleuren op het opnameoppervlak en vuile discs.
• Opneembare/herschrijfbare discs die niet zijn afgerond.
• 8 cm CD. Het toestel kan defect raken wanneer u probeert deze met bijvoorbeeld een adapter te plaatsen.

Meer over USB-apparaten

• U kunt geen USB-apparaat via een USB-hub verbinden.
• Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben.
• Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1,5 A overschrijdt.

• iPod touch (5th en 6th generation)

• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus

• U kunt de iPod niet bedienen wanneer "KENWOOD" of "√" op de iPod wordt weergegeven.

• Afhankelijk van de versie van het besturingssysteem van de iPod/iPhone, werken bepaalde functies mogelijk niet met dit toestel.

TER REFERENTIE

Meer over Android apparaten

• Dit toestel ondersteunt Android OS 4.1 en hoger.
- Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk niet volledig.
- Indien het Android apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altijd voorrang aan weergave via AOA 2.0.

Meer over Spotify

• De Spotify-toepassing ondersteunt:
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 of hoger)
• iPod touch (5th en 6th generation)
• Android OS 4.0.3 of hoger
• Spotify is een service van derden en de specificaties zijn derhalve zonder voorafgaande kennisgeving wijzigbaar. Daarbij wordt compatibiliteit niet gegarandeerd en zijn sommige of alle services mogelijk niet beschikbaar.
• Sommige Spotify-functies kunnen niet worden gebruikt via dit toestel.
• Neem voor problemen met het gebruik van de toepassing contact op met Spotify op .

Meer over Bluetooth

• Bepaalde Bluetooth apparatuur kan vanwege de Bluetooth versie van die apparatuur mogelijk niet met dit toestel worden verbonden.
• Dit toestel werkt mogelijk niet met bepaalde Bluetooth apparatuur.
• De signaalcondities verschillen afhankelijk van de omgeving.

Veranderen van de displayinformatie

Door iedere druk op DISP verandert de display-informatie.

- Indien er geen informatie beschikbaar is of niet is opgenomen, verschijnt "NO TEXT", "NO INFO" of een andere melding (bijvoorbeeld zendernaam, weergavetijd).

Bronnaam Displaygegevens
STANDBY Bronnaam (Datum)*
RADIO Frequentie (Datum)*
	(Alleen voor FM Radio Data Systeem-zenders)Zendernaam (Datum)* ➔ Radiotekst (Datum)* ➔ Radiotekst+ {P.TEXT+} ➔ Titel van lied (Artiest) ➔ Titel van lied (Datum)* ➔ Frequentie (Datum)* ➔ terug naar het begin)
CD of USB	(Voor CD-DA)Titel van nummer (Artiest) ➔ Titel van nummer (Discnaam) ➔ Titel van nummer (Datum)* ➔ Weergavetijd (Datum)* ➔ (terug naar het begin)
	(Voor een MP3/WMA/AAC/WAV/FLAC-bestand)Titel van lied (Artiest) ➔ Titel van lied (Albumtitel) Titel van lied (Datum)* Naam van bestand (Naam van map) ➔ Naam van bestand (Datum)* ➔ Weergavetijd (Datum)* ➔ (terug naar het begin)
iPod USB/iPod BT of ANDROID	Indien [MODE OFF]/[BROWSE MODE] is gekozen (→) :Titel van lied (Artiest) ➔ Titel van lied (Albumnaam) ➔ Titel van lied (Datum)* Weergavetijd (Datum)* ➔ (terug naar het begin)
SPOTIFY/SPOTIFY BT Context	Titel (Datum)* ➔ Titel van lied (Artiest) ➔ Titel van lied (Albumnaam) Titel van lied (Datum)* ➔ Weergavetijd (Datum)* ➔ (terug naar het begin)
BT AUDIO	Titel van lied (Artiest) ➔ Titel van lied (Albumnaam) ➔ Titel van lied (Datum)* Weergavetijd (Datum)* ➔ (terug naar het begin)
AUX	Bronnaam (Datum)*

* De resterende batterijspanning en signaalsterkte van het Bluetooth apparaat worden getoond wanneer [BATT/SIGNAL] op [AUTO] is gesteld. (→5)

TECHNISCHE GEGEVENS

Tuner	FM Frequentiebereik 87,5 MHz — 108,0 MHz (50 kHz stap)
	Bruikbare gevoeligheid (S/R = 30 dB)	0,71 μV/75 Ω
	Onderdrukkingsgevoeligheid (DIN S/N = 46 dB)	2,0 μV/75 Ω
	Frequentieweergave ( ± 3 dB ) 30 Hz — 15 kHz
	Signaal/ruisverhouding (MONO) 64,0 dB
	Stereoscheiding (1 kHz) 40 dB
	MW (AM)	Frequentiebereik 531 kHz — 1 611 kHz (9 kHz stap)
		Bruikbare gevoeligheid (S/R = 20 dB) 28,2 μV
	LW (AM)	Frequentiebereik 153 kHz — 279 kHz (9 kHz stap)
		Bruikbare gevoeligheid (S/R = 20 dB) 50 μV
CD-speler	Voor de DPX-5100BT
	Laserdiode GaAlAs
	Digital filter (D/A) 8 keer oversampling
	Rotatiesnelheid 500 rpm — 200 rpm (CLV)
	Wow & flutter Onder meetbare limiet
	Frequentieweergave ( ± 1 dB ) 20 Hz — 20 kHz
	Totale harmonische vervorming (1 kHz) 0,01 %
	Signaal/ruisverhouding (1 kHz)	105 dB
	Dynamisch bereik	90 dB
	Kanaalscheiding	85 dB
	MP3-decodering	Conform MPEG-1/2 Audio Layer-3
	WMA-decodering	Compatibel met Windows Media Audio
	AAC-decodering	AAC-LC “.aac”-bestanden

USB	Voor de DPX-5100BT
	USB-standaard	USB 1.1/USB 2.0 Volledige snelheid
	Bestandindeling	FAT12/16/32
	Maximale toevoerstroom	5 V gelijkstroom——1,5 A
	MP3-decodering	Conform MPEG-1/2 Audio Layer-3
	WMA-decodering	Compatibel met Windows Media Audio
	AAC-decodering	AAC-LC“.aac”,“.m4a”-bestanden
	WAV-decodering	Lineair PCM
	FLAC-decodering	FLAC-bestand (Max. 96 kHz/24 bit)
USB	Voor de DPX-M3100BT :
	USB-standaard	USB 1.1/USB 2.0 Volledige snelheid
	Bestandindeling	FAT12/16/32
	Maximale toevoerstroom	5 V gelijkstroom——1,5 A
	Frequentieweergave ( ± 1 dB) 20 Hz — 20 kHz
	Signaal/ruisverhouding (1 kHz)	105 dB
	Dynamisch bereik	90 dB
	Kanaalscheiding	85 dB
	MP3-decodering	Conform MPEG-1/2 Audio Layer-3
	WMA-decodering	Compatibel met Windows Media Audio
	AAC-decodering	AAC-LC“.aac”,“.m4a”-bestanden
	WAV-decodering	Lineair PCM
	FLAC-decodering	FLAC-bestand (Max. 96 kHz/24 bit) .

TECHNISCHE GEGEVENS

Bluetooth	Versie Bluetooth 3.0
	Frequentiebereik 2,402 GHz — 2,480 GHz
	Uitgangsvermogen +4 dBm (MAX), 0 dBm (AVE) vermogensklasse 2
	Maximaal communicatiebereik Ongeveer 10 meter zichtveld (32,8 ft)
	Profiel HFP 1.6 (Hands-Free Profile)A2DP (Advanced Audio Distribution Profile)AVRCP 1.5 (Audio/Video Remote Control Profile)SPP (Serial Port Profile)PBAP (Phonebook Access Profile)
Audio	Maximaal uitgangsvermogen 50 W × 4
	Volledig bandbreedte-vermogen 22 W × 4 (met minder dan 1 % THV)
	Luidsprekerimpedantie 4 Ω — 8 Ω
	Toonbereik Band 1: 62,5 Hz ±9 dBBand 2: 100 Hz ±9 dBBand 3: 160 Hz ±9 dBBand 4: 250 Hz ±9 dBBand 5: 400 Hz ±9 dBBand 6: 630 Hz ±9 dBBand 7: 1 kHz ±9 dBBand 8: 1,6 kHz ±9 dBBand 9: 2,5 kHz ±9 dBBand 10: 4 kHz ±9 dBBand 11: 6,3 kHz ±9 dBBand 12: 10 kHz ±9 dBBand 13: 16 kHz ±9 dB
	Preout-niveau/belasting CD	DPX-5100BT : 2 500 mV/10 kΩ
		USB DPX-M3100BT : 2 500 mV/10 kΩ
	Preout-impedantie ≤ 600 Ω

Aux	Frequentieweergave (±3 dB)	20 Hz — 20 kHz
	Maximale ingangsspanning	1 000 mV
	Ingangsimpedantie	30 kΩ
Algemeen	Bedrijfsvoltage	14,4 V (10,5 V — 16 V toelaatbaar)
	Maximaal stroomverbruik	10 A
	Bedrijfstemperatuur	-10°C — +60°C
	Installatie-afmetingen (B × H × D)	182 mm × 111 mm × 158 mm
	Gewicht	DPX-5100BT : 1,6 kgDPX-M3100BT : 1,2 kg

Zonder voorafgaande kennisgeving wijzigbaar.

INSTALLEREN/VERBINDEN

▲ Waarschuwing

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.
• Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het autochassis of de aardedraad (zwart) aan.
• Om kortsluiting te voorkomen:
• Isoleer niet-verbonden draden met isolatieband.
• Aard dit toestel beslist op het autochassis na het monteren.
• Zet de draden vast met draadklemmen en wikkel isolatietape om de draden die in contact komen met metalen onderdelen, om de draden te beschermen.

▲ Voorzorgen

• Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.
• Verbind de draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan.
• Monteer het toestel met een kleinere hoek dan 30°.
• Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactsleutel wordt in- en uitgeschakeld.
• Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.
• Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.
• Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.

Basisprocedure

1 Haal de sleutel uit het contactslot en ontkoppel vervolgens de ⊖ aansluiting van de auto-accu.

3 Installeer het toestel in de auto.

Zie "Installeren van het toestel (in-dashboard montage)". (-32)

4 Verbind de aansluiting van de auto-accu.

5 Druk op SRC het toestel in te schakelen.

6 Stel het toestel terug. (3)

Onderdelenlijst voor het installeren

(A) Bevestigingshuls

(B) Sierplaat

(C) Bedradingsbundel

(D) Verwijdersleutel

INSTALLEREN/VERBINDEN

Installeren van het toestel (in-dashboard montage) Verwijderen van het toestel

Sluit als vereist aan.

(33,34)

(C) ② Dashboard van uw auto ① ③ ④ (B) Buig de geschikte lipjes om de bevestigingshuls op zijn plaats vast te zetten.

1 Haak de aanslagpen op de verwijdersleutels in de gaten aan beide kanten van de sierplaat en trek naar u toe.

2 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlen zoals in de afbeelding wordt getoond.

Installeren zonder montagehuls

1 Verwijder de bevestigingshuls en sierplaat van het toestel.

2 Breng de gaten in het apparaat (beide kanten) in lijn met de bevestigingsbeugel van de auto en zet het apparaat met schroeven (los verkrijgbaar) vast.

Gebruik alleen de gespecificeerde schroeven. Het gebruik van verkeerde schroeven kan het toestel beschadigen.

8 mm MAX. M5 mm M5 mm

INSTALLEREN/VERBINDEN

Verbinden van draden

Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadiging van het toestel te voorkomen.

Indien uw auto geen ISO-aansluiting heeft:

Installeer het toestel bij voorkeur met een los verkrijgbare draadbundel die specifiek voor uw auto is ontworpen en laat voor de veiligheid het installeren uitvoeren door een erkend vakman. Raadpleeg de auto-audiohandelaar.

Verbinden van de ISO-stekkers met bepaalde VW/Audi en Opel (Vauxhall) auto's

U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel als hieronder afgebeeld wijzigen.

ISO-stekkers

IA8 IA6 IA4 IA2

IA7 IA5 IA3 IA1

B8 IB6 IB4 IB2

B7 IB5 IB3 IB1

Pen Kleuren functie (voor ISO-aansluitingen)
A4 Geel		: Accu
A5	Blauw/wit *1	: Spanningsregeling
A7 Rood		: Contact (ACC)
A8 Zwart		: Massaverbinding
B1	Paars ⊕	: Achterluidspreker (rechts)Voor 3-weg crossover: Tweeter (rechts)
B2	Paars/zwart ⊖
B3	Grijs ⊕	: Voorluidspreker (rechts)Voor 3-weg crossover: Middenbereik luidspreker (rechts)
B4	Grijs/zwart ⊖
B5	Wit ⊕	: Voorluidspreker (links)Voor 3-weg crossover: Middenbereik luidspreker (links)
B6	Wit/zwart ⊖
B7	Groen ⊕	: Achterluidspreker (links)Voor 3-weg crossover: Tweeter (links)
B8	Groen/zwart ⊖

*1 (-34)

INSTALLEREN/VERBINDEN

Verbinden van draden

CONTENIDO

ANTES DEL USO 2

PUNTOS BÁSICOS 3
