Producttype	Audio-/videoreceiver (autoradio)
Merk	Kenwood
Model	KMRM505DAB
Afmetingen (B × H × D)	182 mm × 53 mm × 100 mm
Nettogewicht	0,7 kg
Voeding	Auto-accu 12 V DC, negatief mass
Max. uitgangsvermogen	50 W × 4
Radiotuner	FM, MW, LW, DAB (band III)
Bluetooth	Versie 3.0, profielen HFP, A2DP, AVRCP, PBAP, SPP
USB-poort	USB 1.1/2.0, FAT12/16/32, max. voeding 1,5 A

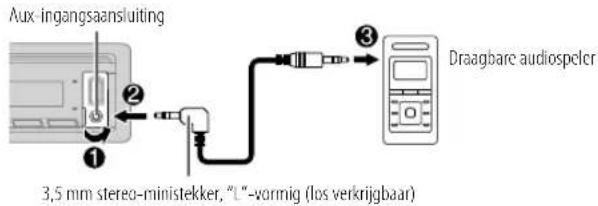

Aux-ingang	Mini-jack stereo 3,5 mm
Ondersteunde audioformaten	MP3, WMA, AAC, WAV, FLAC
Equalizer	13 bands (62,5 Hz tot 16 kHz) + presets

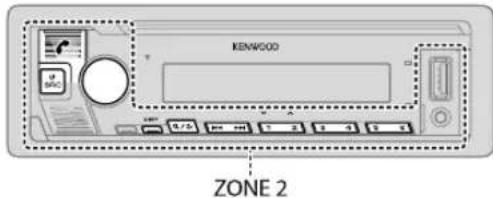

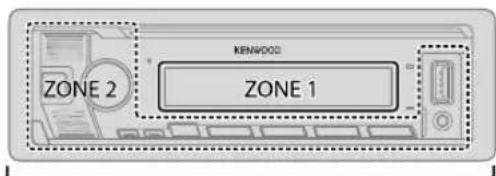

Aanpasbaar display	Zone 1 en 2, kleur en helderheid instelbaar
Hoofdfuncties	DAB/FM/AM-radio, USB/iPod/Android, Spotify, Bluetooth handsfree en audio, AUX
Veiligheid	Afneembaar frontpaneel, snelle reset, automatische slaapstand
Onderhoud	Reinig de connector met een wattenstaafje, het frontpaneel met een zachte doek

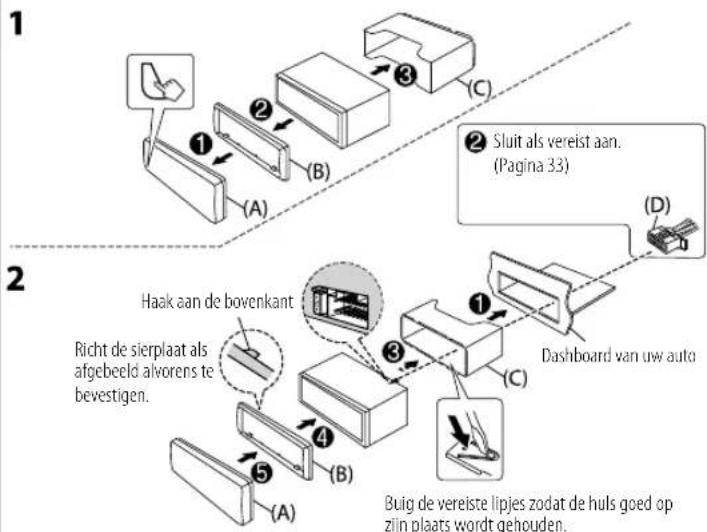

Installatie	Inbouwmontage, hoek < 30°, 12 V DC, negatief mass

Veelgestelde vragen - KMRM505DAB KENWOOD

Hoe verbind ik mijn telefoon via Bluetooth?

Zet het apparaat aan en zoek de naam van de receiver (KMR-M5DAB) in de Bluetooth-instellingen van uw telefoon. Bevestig de koppeling en druk op de volumeknop om te bevestigen. De standaard pincode is 0000.

Hoe stel ik de klok en datum in?

Druk op de volumeknop om het menu [FUNCTION] te openen. Draai om [CLOCK] te selecteren en kies [CLOCK ADJUST] om de tijd in te stellen. Voor de datum gebruikt u [DATE SET]. Bevestig elke instelling door op de volumeknop te drukken.

Waarom is de DAB-ontvangst slecht?

Controleer of de optie [DAB ANT POWER] op [ON] staat in het menu [TUNER SETTING]. Als u een passieve antenne gebruikt, stel deze dan in op [OFF]. Zorg ervoor dat de DAB-antenne correct is aangesloten en gepositioneerd.

Hoe gebruik ik Spotify op deze autoradio?

Activeer eerst de Spotify-bron in [SOURCE SELECT] ([SPOTIFY SRC] op [ON]). Sluit uw iPhone/iPod aan via USB of uw Android-smartphone via Bluetooth. Start de Spotify-app en selecteer vervolgens de bron SPOTIFY of SPOTIFY BT op de autoradio.

Wat te doen als het apparaat niet aangaat?

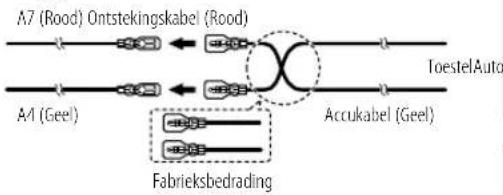

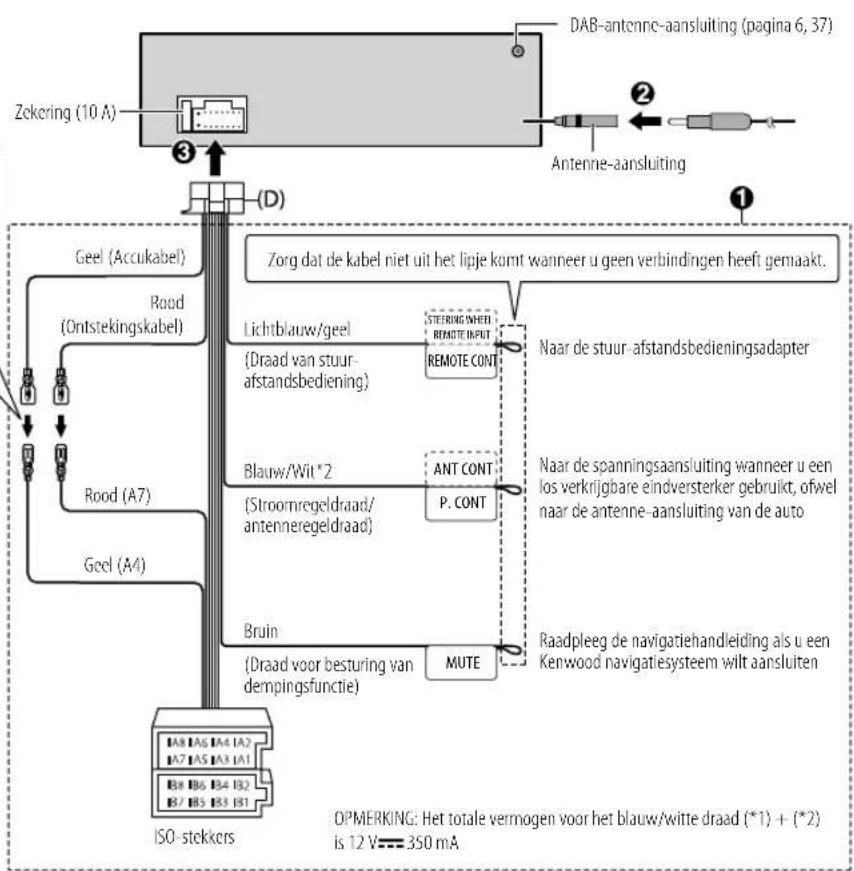

Controleer de voedingsaansluitingen (gele draad voor accu, rode draad voor contact, zwarte draad voor massa). Reinig de connectoren van het frontpaneel met een wattenstaafje. Als het bericht PROTECTING verschijnt, neem dan contact op met de klantenservice.

Hoe stel ik de equalizer in?

Druk op de volumeknop om naar [FUNCTION] te gaan, kies [AUDIO CONTROL] en vervolgens [MANUAL EQ] of [EASY EQ]. U kunt de frequentieniveaus aanpassen of een voorinstelling zoals ROCK of JAZZ kiezen in [PRESET EQ].

Kan ik een externe versterker aansluiten?

Ja, gebruik de voorversterkeruitgangen (voor/achter/subwoofer) aan de achterkant van het apparaat. Selecteer in de instellingen het overgangstype (2 of 3 weg) en configureer [SWITCH PREOUT] naar wens. Raadpleeg het aansluitschema op pagina 34.

Hoe voer ik een gesprek met spraakherkenning?

Houd de toets / ingedrukt om de spraakherkenning van uw telefoon te activeren. Spreek duidelijk de naam van het contact of de spraakopdracht. Deze functie is afhankelijk van de mogelijkheden van uw telefoon.

Waarom hapert het geluid bij USB-afspelen?

Zorg ervoor dat het USB-apparaat compatibel is (FAT12/16/32) en niet meer dan 1,5 A gebruikt. Verminder het aantal mapniveaus. Als het probleem aanhoudt, probeer dan een ander USB-apparaat of formatteer het opnieuw.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Selecteer in het menu [FUNCTION] [FACTORY RESET] en kies [YES]. Let op: dit wist alle instellingen behalve de opgeslagen zenders. Voor een volledige reset kunt u ook het frontpaneel verwijderen en de resetknop minder dan 5 seconden ingedrukt houden.

GEBRUIKSAANWIJZING KMRM505DAB KENWOOD

Informatie over het weglooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbol geeft aan dat gebruike elektrische, elektronische producten en batterijen nicht bij het normale huishoudelijk afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze Gratis worden geacceptoerd en op de juiste manier worden verwerkt, teruggewonnen en hergbruikt.

Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolte hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksgezondheid en het milieu, die anders kuren ontstaan door een onjuiste verworking van afval.

Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterijl loed bevat.

Conformiteitsverklaring met betrekking tot de RE-richtlijn van de Europese Unie (2014/53/EU)

Conformiteitsverklaring met betrekking tot de RoHS richtlijn van de Europese Unie (2011/65/EU)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-vertegenhoordiger:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37,1422 AC UITHOORN,Nederland

Hierbij verkaart JVCKENWOOD dat de radioapparatur "KMM-BT50DAB/KMR-MS50DAB" in overeestement is met Richtlij 2014/53/EU.

De volledige tekst van de EU-verbklaring van overeenstemming is te vinden op het volgende internatadres:

http://www.kenwood.com/cs/ce/eudoc/

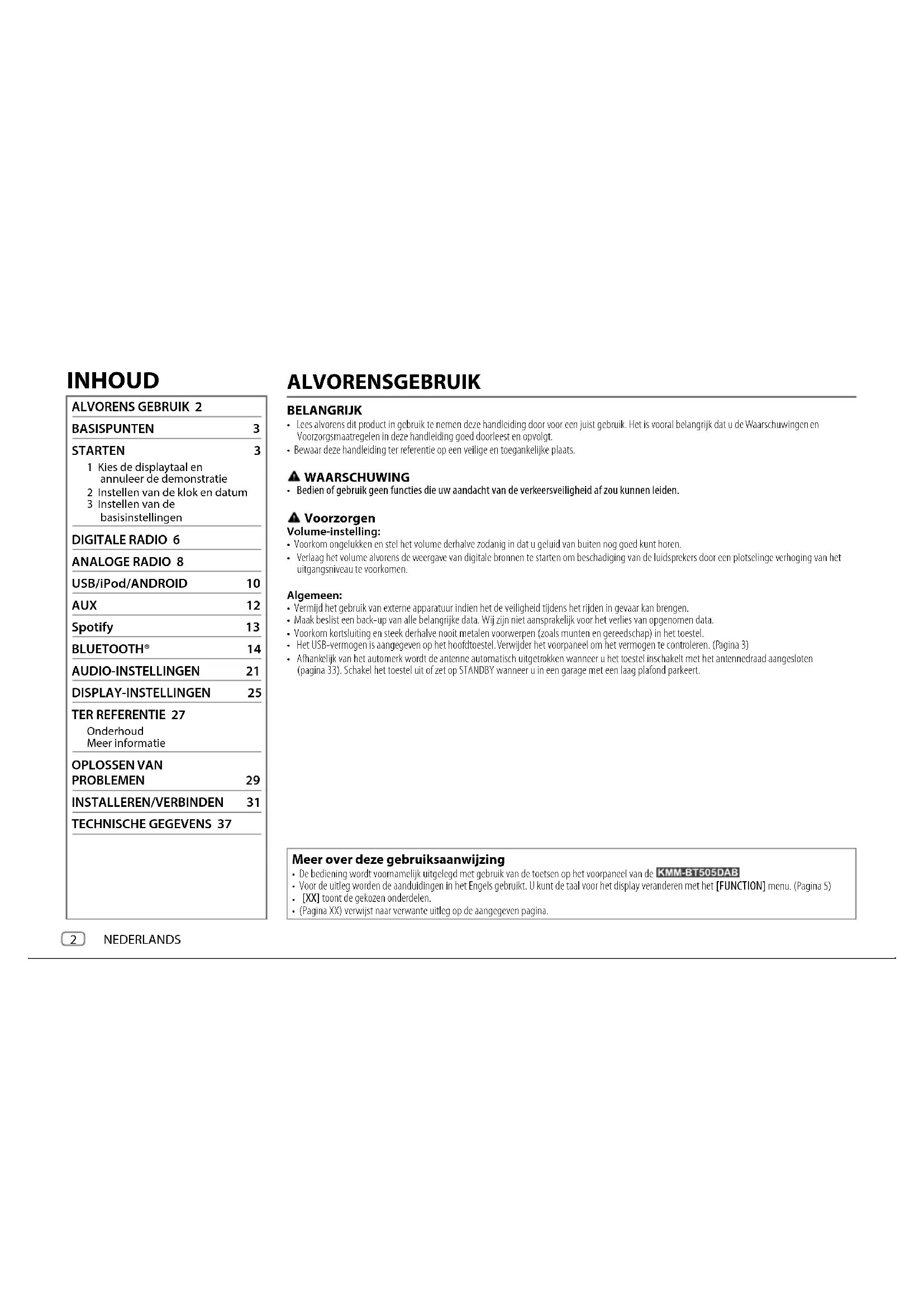

Italiano

1 Kies de displaytaal en annuleer de demonstratie
2 Instellen van de klok en datum
3 Instellen van de basisinstellinger

DIGITALE RADIO 6

ANALOGERADIO8

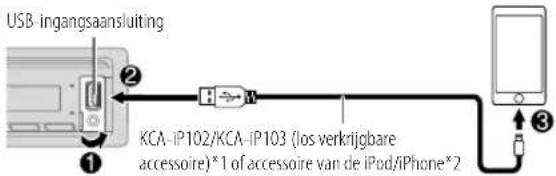

USB/iPod/Android 10

AUX 12

Spotify 13

BLUETOOTH 14

AUDIO-INSTELLINGEN 21

DISPLAY-INSTELLINGEN 25

TERREFERENTIE 27

Onderhoud

Meer informatie

OPLOSSEN VAN

PROBLEM 29

INSTALLLEREN/VERBINDEN 31

Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en Voorzorgsmaatregelen in deze handleiding goed doorleest en opvolgt.
Bewaar dieze handleiding ter referentie op een vollige en toegankelijke plaats.

WAARSCHUWING

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou hunnen leiden.

Voorzorgen

Volume-installing:

Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de huidspekers door een plotselinge verhaging van hetuitgangsniveau to voorkomen.

Algemeen:

Vermijd het gebruik van externe apparatuur indien het de veilighheid tijdens het rijden in gevaar kan brengen.
Maak beslist een back-up van alle belangrijke data. Wij zich Niet aansprakelijk voor het verlies van opgenomen data.
Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
- Het USB-vermogen is aangegeven op het hoofdloestel. Verwijder het voorpaneel om het vermogen te controeren. (Pagina 3)
Afhankelijk van het automerk worden de antennene automatisch uitgetrokken wanneer u het toestel inschakelt met het antennedraad aangesloten (pagina 33). Schakel het toestel uit of zet op STANDBY wanneer u in een garage met een laag plafond parkeert.

Meer over deze gebruiksanawijzing

• De bedicnng wordt voornamelijk uitgelegd met gebruik van de toctsen op het voorpancel van de KMM-BT505DAB
  Voor de uitleg worden de aanuidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het [FUNCTION] menu. (Pagina 5)
• [XX] toont de gekozen onderdelen.
  (Pagina XX) verwijst maar verwante uitleg op de aangegeven pagina.

BASISPUMENTEN

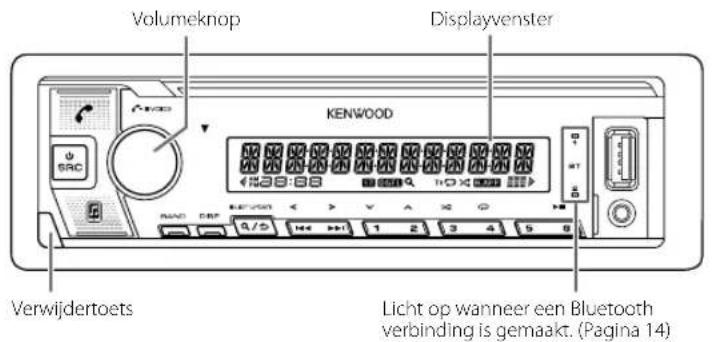

Voorpaneel

Voor het Op het voorpaneel

Inschaken van de stroom

Druk op SRC.

• Houd even ingedrukt om de stroom uit te schakelen.

Instellen van het volume Verdraai de volumeknop.

Een bron selecteren

Druh herhaaldelijk op SRC.

Veranderen van de displayinformatie Druk herhaaldelijk op DISP. (Pagina 28)

STARTEN

Kies de displaytaal en annuleer de demonstratie

Wanner u de stroom voor het eerst inschakelt (of [FACTORY RESET] is ingesteld op [YES], zie pagina 5), verschijnt: "SEL LANGUAGE"
"PRESS" "VOLUME KNOB"

1 Draai de volumeknop om [EN] (Engels), [RU] (Russisch), [SP] (Spaans) of [FR] (Frans), te kiezen en druk verzolgens op de knop. [EN] is de basisinstelling. Vervolgens (alleen voor ) tIKAVLEETIFIDHAD "CANCEL DEMO" "PRESS"VOLUME KNOB".
2 Druk nogmaals op de volumeknop. [YES] is de basisinstelling.
3 Druk nogmaals op de volumeknop. "DEMO OFF"verschijnt.

Vervolgens verschijnt het gekozen type voor crossover op het display: "2-WAY X'OVER" of "3-WAY X'OVER"

• Voor het veranderen van het type voor crossover, die "Veranderen van het type voor crossover" op pagina 5.

STARTEN

Instellen van de klok en datum

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [CLOCK] te kiezen en druk verzolgens op de knop.

Instellen van de klok

3 Draai de volumeknop om [CLOCK ADJUST] te kiezen en druk verwolgens op de knop.
4 Draai de volumeknop om de instelleningen te make en druk verwolgens op de knop.

Uur Mauut

5 Draai de volumeknop om [CLOCK FORMAT]te kiezen en druk verwolgens op de knop.
6 Draai de'volumeknop om [12H] of [24H] te kiezen en druk cervolgens op de knop.

Instellen van de datum

7 Draai de volumeknop om [DATE FORMAT]te kiezen en druk verwolgens op de knop.
8 Draai de volumeknop om [DD/MM/YY] of [MM/DD/YY] te kiezen en druk verzolgens op de knop.
9 Draai de volumeknop om [DATE SET] te kiezen en druk verwolgens op de knop.
10 Draai de volumeknop om de instellingen te make n druk verwolgens op de knop.

Dag Maend Jaar of Maand Dag Jaar

11 Houd avengedrukt om te voltooien.

Druk op / om maar het voorgande instelonderdeel terug te keren.

Instellen van de basisinstallingen

1 Druk herhaaldelijk op SRC om de STANDBY functie te activeren.
2 Druk op de volumeknop om [FUNCTION]op te roepen.
3 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk verwolgens op de knop.
4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd.
5 Houd Engedrukt om te voltooien.

Druk op 4/5 om maar het voorgaande instelonderdeel verzug te keren.

4 NEDERLANDS

Basisinstalling: [XX]

[AUDIO CONTROL]
[SWITCHPREOUT]	(Aleen van toepassing indien [X'OVER] op [2WAY] is gesteld.) (Pagina S) [REAR]/[SUB-W]: Kiezen ofchterluidspeakers of een subwoofer zijn aangesloten met de lijnuitgangsaansluitingen op het中断paneel (via een exte versterker). (Pagina 34)
[DISPLAY]
[EASY MENU]	Wanner [FUNCTION] worden ingeoerd... [ON]: De kleur van de verlichting van [ZONE 1] verandert maar wit. ; [OFF]: De verlichting van [ZONE 1] blij in de met [COLOR SELECT] gekozen kleur. (Pagina 26) - De verlichting van [ZONE 2] wordenlichtblauw wannecr u [FUNCTION] activeert, ongeacht de instelling van [EASY MENU]. - Zie de afbeeling op blz. 25 voor zone-identificatie.
[TUNER SETTING]
[DAB ANT POWER]	[ON]: Stroomtoevoer�aar de DAB-antenne.; [OFF]: Er worden geen stroom toeveoorde. En passieve antennene zonder booster worden gelebruikt. (Pagina 34)
[PRESET TYPE]	[NORMAL]: Vastleggen van een zender onderiecere voorkeurtoets voor iedere golfband (FM1/FM2/FM3/MW/LW/DB1/DB2/DB3).; [MIX]: Legt een zender (digitale radio of analoge radio) vast onderiecere voorkeurtoets, ongeacht de gekozen golfband.
[SYSTEM]
[KEY BEEP]	(Alleen van toepassing indien [X'OVER] op [2WAY] is gesteld.) (Pagina 5) [ON]: Activeren van de toetsdruktoon. ; [OFF]: Uitschakelen.
[SOURCESELECT]
[SPOTIFYSRC]	[ON]: Activeren van SPOTIFY/SPOTIFY BT als bronkeuze.; [OFF]: Uitschakelen. (Pagina 13)
[BUILT-IN AUX]	[ON]: Activeren van AUX als bronkeuze.; [OFF]: Uitschakelen. (Pagina 12)

STARTEN

[P-OFF WAIT]	Alleen möglich wanner de demonstratiefunctie is uitgeschakeld. Instellen van deperiode waarna het toestel (wannererstandby geschakeld) ter energiebesparing automatisch worden uitgeschakeld. [20M]: 20 minuten; [40M]: 40 minuten; [60M]: 60 minuten; [- - - ]: Geannuleerd
[F/W UPDATE]
[UPDATE SYSTEM]/[UPDATE DAB]
[F/W UP xxxx]/[F/W UP xxxxx]	[YES]: De upgrade van de firmware wordt gestart.; [NO]: Geannuleerd (upgraden is Niet geactiveerd). Ga voor details aangaande de update van firmware waar <www.kenwood.com/cs/ce/>.
[FACTORY RESET]	[YES]: Stelt deinstallen aan der standardinstellungentering (uitgezonderd opgeslagen zenders); [NO]: Geannuleerd.
[CLOCK]
[CLOCK DISPLAY]	(Alleen voor KMM-BTS05DAB [ON]: Dearend worst op het display getoond, ook wanner de stroom is uitgeschakeld.; [OFF]: Geannuleerd.
[ENGLISH]
[PYCCKM]	Kies indien van toepassing de displaytaal voor het [FUNCTION] menu en muziekinformatie. [ENGLISH] is de standardinstelling.
[ESPANOL]
[FRANCAIS]

Veranderen van het type voor crossover

1 Druk herhaaldelijk op SRC om de STANDBY functie te activeren.
2 Houd de cijfertoetsen 4 en 5 even ingedrukt voor het veranderen van de crossover.

Het huidige type voor crossover verschijnt.

3 Draai de volumeknop om "2WAY" of "3WAY" te kiezen en druk verwolgens op de knop.
4 Draai de volumeknop op "YES" of "NO" te kiezen en druk verwolgens op de knop. Het gekozen type voor crossover verschijnt.

Houd / even ingedrukt om te annuleren.
Zie pagina 22 voor het instellen van crossover.

4 Voorzorgen:

Kies het type crossover dat overeenkomt met de luidsprekerverbindingen.
(Pagina 33, 34)
Indien u een verkeerd type kiest:
- De luidsprekers worden möglichk beschadigd.
- Hetuitgangsiveauis mogelijkzerhoogoflaag.

DIGITALERADIO

DAB is een van de hedendaagse beschikbare digitale radio-uitzendsystemen. DAB levert een digita geluidskwaliteit, zonder interferente en signalvervorming. DAB kan tevens tekst, beelden en data versturen.

In tegenstelling tot FM-uitzendingen wartime eider programma op zich eigena frequentie worden uitgezonden, combineert DAB diverse programma's (die we "services" noemen) tot een coop (oftewel een "ensemble").

Het "primaire component" (de hoofdradiozender) worden vergezeld door een "secundair component" die extra programme's of andere informatie heeft.

Voorbereid ing:

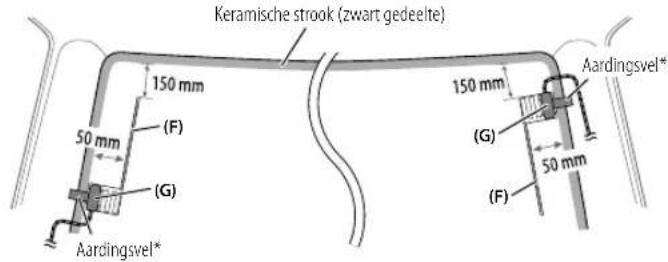

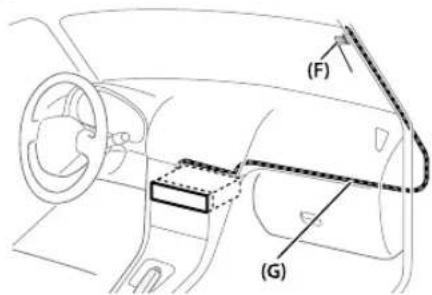

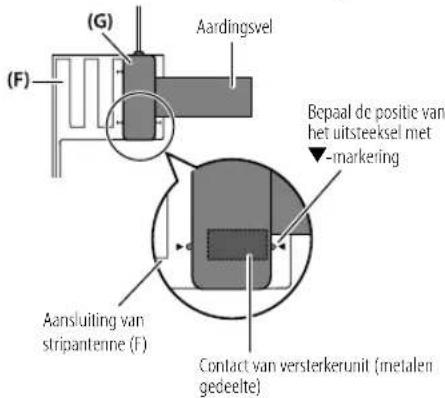

1Sluit de DAB-antenne (meegeleverd/afzonderlijk aan te schaffen) aan op de DAB-antennenaansluiting. (Pagina 33)
2 Druk herhaaldelijk op SRC om DIGITAL AUDIO te kiezen.
3 Houd / (LIST UPDATE) even ingedrukt om de servicelijst bij te werken. "LIST UPDATE"verschijnt en de update start."UPDATED"verschijnt zodra de update is voltooid.
Het updaten duurt onceveer 3 minuten. Tijdens het updaten kan er geen andere informatie (bijvoorbeeld verkeersinformatie) worden ontvangen.
- Annuleren van het updaten van de servicelijst: Houd / (LIST UPDATE)
weer even ingedrukt.
- "DGTL" gaat branden wanner een DAB digitaal signal wordt ontvangen en knippert wanner een RDS-signal wordt ontvangen.
- Het apparaat worden automatisch omgeschakeld op DAB-alarm bij het ontvangen van een signal van DAB-uitzendingen.

Opzoeken van een ensemble

1 Druk herhaaldelijk op SRC om DIGITAL AUDIO te kiezen.
2 Druk herhaaldelijk op BAND om DB1/DB2/DB3 te kiezen.
3 Houd / even ingedrukt om een ensemble op te zoeken.
4 Druk op 丨 一 / 一 om een ensemble, service of component voor weergave te kiezen.

• Opslaan van een service: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
• Kiezen van een opgeslagen service: Druk op een van de cijfertoetsen (1 tot 6).

Kiezen van een service

1 Druk op omte servicezoekehctie te activeren.
2 Draai de volumeknop om een service te kiezen en druk verwolgens op de knop.

Druk nogmaals op onthe servicezoekfunctie te annuleren.

Kiezen van een service met de naam

1 Druk op om de servicezoekfunctie te activeren.
2 Verdraai de volumeknop snel voor het activeren van de alfabetzoekfunctie.
3 Draai de volumeknop of druk op i/om een op te zoeken teken te kiezen.
- Druk op 2 / 1 om waar de voorgaande/volgende pagina te gaan.
4 Druk op de volumeknop om het zoeken te starten.
5 Draai de volumeknop om een service te kiezen en druk verwolgens op de knop.

Druk nogmaals op / om de alfabet-zoekfunctie te annuleren.

DIGITALE RADIO

Overige instellingen

1 Druk op de volumeknop om [FUNCTION]op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
4 Houd Eveningedrukt om te voltooien.

Druop 已 / 已 omhaarhtvoorgaandeinstelonderdeelterugtekeren.

Basisinstalling: [XX]

[TUNERSETTING]

[SEEK MODE]	Selecteert de Zoekmethode voor / >knappen wanner ingedrukt. [AUTO1]: Kiezen van een ensemble, service of component. Dooi / / > inedrukt te houden, worden er automatisch waar een ensemble gezocht. ; [AUTO2]: Opzoeken van een voorkeurzender. ; [MANUAL]: Kiezen van een ensemble, service of component. Dooi / / > inedrukt te houden worden er handmatig waar een ensemble gezocht.
[AF SET] [ON]:	Tijdens het luisteren waar een DAB-bron: Er worden automatisch omgeschakeldaar een FM-zender die hetzelfde programma uitzendt wanner het DAB-signal zwak worden. Zodra het signalaal werk sterk is, worden het DAB-geluid terugeschakeld. Tijdens het luisterenaar een FM-bron: Er worden automatisch waar de DIGITAL AUDIO- bron die hetzelfde programma uitzendt overgeschakeld (indien beschikbaar). ; [OFF]: Geannuleerd.
[TI] [ON]: Het toestel schakeltijdelijk overhaar verkeersinformatie indien beschikbaar ("TI"licht op). [OFF]: Geannuleerd.
[PTY SEARCH]	1 Draai de volumeknop om een beschikbaar Programmatype te kiczen (pagea 9) cn druk verwolgens op de knop. 2 Draai de volumeknop om de PTY-taal ([ENGLISH]/[FRENCH]/[GERMAN]) te kiczen cn druk verwolgens op dc knop. 3 Druk opt / > Tom het zoeken te starten.

[ASW SELECT] [TRAVEL], [WARNINGS], [NEWS], [WEATHER], [EVENT], [SPECIAL], [RAD INFO], [SPORTS], [FINANCE]: Drai de volumeknop om een krueze te maken en druk verwolgons op dc knop. "×" verschijnt voor het geactiveerde type mededelingen. Er wordt automatisch van jegde bron overgeschakeldaar digitale radio-ensemblies die een mededelling van het geactiveerde type uitzenden. · Er konnen tegelijkertijd meerere types voor mededelingen worden geactiveerd. · Druk nogmaals op de volumeknop om te annuleren ("×" doof).
[LIST UPDATE]	[AUTO]: De DAB-serviceliest worden automatisch bijgewerkt wannee der stroom is ingeschaken. : [MANUAL]: De DAB-servicliest worden bijgewerkt door / (LIST UPDATE) ingedrukt te honden.
[PTY WATCH]	1 Drai de volumeknop om een beschikkaar Programmatype te kiezen en druk verwolgons op / Er wordt automatisch van jegde bron overgeschakeldaar digitale radio-ensemblies die een programma van het geseleterde type uitzenden. Programmatype: [NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (popmuziek), [ROCK M] (rockmuziek), [EASY M] (easy listening muziek), [LIGHT M] (lichte muziek), [CLASSICS], [OTHER M] (overige muziek), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (nationale muziek), [OLDIES], [FOLK M] (folkmuziek), [DOCUMENT] [OFF]: Geannuleerd. 2 Druk op de volumeknop om de PTY-taalkeuze te activieren. 3 Drai de volumeknop om de PTY-taal ([ENGLISH]/[FRENCH]/[GERMAN]), te kiezen en druk verwolgons op de knop.
[RELATED SERV]	[ON]: Aktiwer de Soft-Link-functie omং aan een alternatieve service te schakenen die een ander audioprogramma dan het huidige audioprogramma hacht. [OFF]: Uitgeschakeld.

DIGITALE RADIO

CLOCK

[TIME SYNC]

[ON]: Synchroniseert de tijd van het apparaat tot de Digitale radiozender tijd.

• Wanner het volume wordt aangepast tijdens het ontvangen van verkeersinformatie, een mededeling,loodbericht of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wannier later weer verkeersinformatie, een mededeling,loodbericht of nieuwsuitzending wordt ontvangen.

ANALOGERADIO

"ST" Licht op tijdens ontvangst van een stereo FM-uitzending met voldoende signalsterkte.
- Het apparaat worden automatisch omgeschakeid op FM-alarm bij het ontvangen van een signaal van FM-uitzendingen.

Opzoeken van een zender

1 Druh herhaaldelijk op SRC om RADIO te kiezen.
2 Druk herhaaldelijk op BAND om FM1/FM2/FM3/MW/LW te kiezen.
3 Druk op I />om een zender op te zoeken.

U kunt maximaal 18 zenders voor FM en 6 zenders voor MW/LW opslaan.
- Opslaan van een zender: Houd een van de cijfertoetsen (1 tot 6) even ingedrukt.
Kiezen van een opgeslagen zender: Druk op een van de cijfertoetsen (1 tot 6).

Overige instellingen

1 Druk op de volumeknop op [FUNCTION]op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (pagina 9) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
4 Houd even ingedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeel谈起eren.

ANALOGERADIO

Basisinstalling: [XX]

[TUNERSETTING]

[SEEK MODE] Selectcort de zockmethode voor /▶-knoppen wannoor ingedrukt. [AUTO1]: Automatisch opzoeken van een zender.; [AUTO2]: Opzoeken van een voorkeurzender.; [MANUAL]: Handmatigzoeken maar een zender.

[LOCAL SEEK] [ON]: Opzoeken vanuitsluitend zenders met een goede ontvangst.; [OFF]: Geannuleerd. - De gewaakte instellingen zijn alleen van toepassing op de gekozen bron/ zender. Nadat u van bron/zender verandert,要去 u de instellingen opnieuwMaker.

[AUTO MEMORY] [YES]: Automatisch opslaan van 6 zenders met een goede ontvangst.; [NO]: Geannuleerd. - Alleen kiesbaar indien [NORMAL] is gekozen voor [PRESET TYPE]. (Pagina 4)

[MONO SET] [ON]: Verbeteren van de FfM-ontvangst, maar het stereo-effect gaat verloren.; [OFF]: Geannuleerd.

[NEWS SET] [ON]: Het toestel schakeltijdelijk waar het nieuwsprogramma over indien beschikkaar.; [OFF]: Geannuleerd.

[REGIONAL] [ON]: Overschakenaar een andere zender in een bepaalde regio met gebruik van "AF". [OFF]: Geannuleerd.

[AF SET] [ON]: Automatisch opzoeken aan een andere zender die hetzelfde programma in hetzelfde Radio Data System network uzendaardaar met een betere ontvangst indien de ontvangst van de huidige zender slecht is.; [OFF]: Geannuleerd.

[TI]* [ON]: Het toestel schakeltijdelijk overaar verkeersinformatie indien beschikkaar ("TI"licht op). [OFF]: Geannuleerd. * [TI] van de MW/LW-band wordenuitsluitend geactiveerd voor een DIGITAL AUDIO-bron.

[PTY SEARCH] 1 Draai de volumeknop om een beschikbaar Programmatype te kiezen (zie het volgende godcelte), en druk verwolgens op de knop. 2 Draai de volumeknop om de PTY-taal ([ENGLISH]/[FRENCH]/[GERMAN]) te kiezen en druk verwolgens op de knop. 3 Druk opt /▶om het zoeken te starten.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] kan alleen worden gekozen met golfbanden FM1/FM2/FM3.
• Wanner het volume wordt aangepast lijdens het ontvangen van verkeersinformatie ofnieuwsuitzending, wordt het aangepaste volume automatisk opgeslagen. Dit volume wordt ingesteld wanner later weer verkeersinformatie of nieuwsuitzending wordt ontvangen.

Beschikbare programmatypes voor [PTY SEARCH]

[SPEECH]: [NEWS], [AFFAIRS], [INFO] (informatie), [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [DOCUMENT]

[MUSIC]: [POP M] (popmuziek), [ROCK M] (rockmuziek), [EASY M] (easy listening muziek), LIGHT M, [CLASSICS], [OTHER M] (overige muziek), [JAZZ], [COUNTRY], [NATION M] (nationale muziek), [OLDIES], FOLK M

Het toestel zoekt maar het programmatype van de categorie van [SPEECH] of [MUSIC] indien gekozen.

USB/iPod/Android

Starten van de weergave

De bron verandert automatisch en de weergave start.

USB-ingangsaansfuiting

iPod/iPhone

KCA-iP102/KCA-iP103 (los verwirgibare accessore)*1 of accessore van de ipod/ipho

ANDROID*3

USB kabel*2 (los verwkrijgbaar)

13

1 KCA-iP102: 30-pin type, KCA-iP103: Verlicht type
2 Laat de kabel wanneer Niet in gebruik Niet in de auto achefter.
*3 Bedien het Android-apparaat met het Android-apparaat zich middels een andere mediaspeler-app die op het Android-apparaat is geinstalleerd.

Voor het Op het voorpaneel

Afspelen/pauzeren	Druk op 6
Snel achechterwaarts/Snel voorwaarts*4	Houd / / /even ingedrukt.
Kiezen van een bestand	Druk op / /
Kiezen van een map*5 Druk op 2	/1
Afspelen herhalen*4*6 Druk herhaaldelijk op 4	[FILE REPEAT][FOLDER REPEAT]/[ALL REPEAT] : MP3/WMA/AAC/WAV/FLAC-bestand [FILE REPEAT][FOLDER REPEAT]/[REPEAT OFF] : iPod

Willekeurig afspelen*4*6 Druk herhaaldelijk op 3

[FOLDER RANDOM]/[RANDOM OFF]:

MP3/WMA/AAC/WAV/FLAC-bestand of iPod

Houd 3 even ingedrukt om [ALL RANDOM] te kiezen.

4 Niet van toepassing op ANDROID.
5 Werkt nicht voor een iPod/Android.
6 Voor de iPod: Alleen möglichk wanncr [MODE OFF] is gekozen. (Pagina 11)

USB/iPod/Android

Selecteer het muziekstation

Druk met USB als bron gekozen herhaaldelijk op 5.

De in de volgende drive opgeslagen nummers worden afgespeeld.
- Geseleeteerde interne of exter geheugen van een smartphone (massa-opsslagklasse).
- Geseleerde station van een apparaat met meerere stations.

Instellingen voor gebruik van de KENWOOD Remote toepassing

De KENWOOD Remote app is ontworpen voor bediening van functies van KENWOOD autoreceivers via een iPhone/iPod (via Bluetooth of via de USB-ingangsaansluiting) of Android Smartphone (via Bluetooth).
- De "R.APP"-indicator op het display gaat branden wanner KENWOOD Remote applicatie is aangesloten.

Voorbereidings:

• Installer de laste versie van de KENWOOD Remote app op uw apparaat alvorens de verbinding te make.
  Ga voor meer informatieaar .

U kunt de instelleningen opdezelfde manier als met een verbinding via Bluetooth maken. (Pagina 19)

Luisterenaar Tuneln Radio/Tuneln Radio Pro

Voor het luisteren maar Tunelin Radio of Tunelin Radio Pro moet u de iPod/ iPhone met de USB-ingangsansluiting van het Toestel verbinden.
- Het toestel geeft het geluid van deze apps weer.

Selecteer de bedieningsfunctie

Druk op 5 verwijl u zich in de iPod USB-bron (of iPod BT-bron) bevindt.

[MODEON]: Regel de iPod met de iPod. Weergave/pauze, skippen van bestanden, snel

vooruit of achteruit isECHTER nog steeds mogelijk vanaf dit apparaat.

[MODE OFF]: Regel de iPod met dit toestel.

Kies een bestand uit een map/lijst

Voor iPod alleen van toepassing wanner [MODE OFF] is gekozen.

1 Druk op. 9/5
2 Draai de volumeknop om een map/lijst te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om een bestand te kiezen en druk verwolgens op de knop.

Snelzoeken (alleen van toepassing op USB-bron)

U kurz indien u veel bestanden heeft, snel het gewenste bestand opzoeken.

Draai de volumeknop snel om de lijst snel te doorlopen.

Verspringen en zoeken (alleen van toepassing voor iPod USB-bron of iPod BT-bron)
Druk op I /om met een vooraf ingestelde Zoekratio te zoeken.
- Door /even ingedrukt te houden, worden met een ratio van 10% gezocht.

Zoeken op alfabet (alleen van toepassing voor iPod USB-bron of iPod BT-bron)

U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoekeken.

1 Verdraai de volumeknop snel voor het activeren van zoeken met tekens.
2 Draai de volumeknop om het teken te kiezen.
• Als u wilt zoeken maar een ander teken dan A tot Z en 0 tot 9, kiest u" *".
3 Druk op |</>om de invoerpositie te veranderen.
Ukunt maximaal 3 tekens (letters) invoeren.
4 Druk op de volumeknop om het zoeken te starten.

USB/iPod/Android

Druk op 5 om wee terug waar de basismap/het eerste bestand/het eerste menu te qaan. (Niet van toepassing op de BT AUDIO bron.)
Druk op/om aan het voorgaande instelonderdeel terug te keren.
Houd even ingedrukt om te annuleren.

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd Engedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeel terug te keren.

Basisinstalling: [XX]

[USB]

[MUSIC DRIVE] [DRIVE CHANGE]: Het volgende station ([DRIVE 1] tot [DRIVE 4]) worden automatisch gekozen en de weergave start.

Herhaal stappen 1 tot 3 cm de volgende drives te kiezen.

[SKIP SEARCH]

[0.5%]/[1%]/[5%]/[10%]: Bij het luisteren maar een iPod USB bron (of iPod BT bron), kut u de Zoek ratio voor het totaalantal bestanden kiezen.

AUX

Voorbereidings:

Starten van weergave

1 Verbind een draagbare audiospeler (los verkrijgbaar).

2 Druk herhaaldelijk op SRC om AUX te kiezen.
3 Schakel de draagbare audiospeler in en start de weergave.

Instellen van de AUX-naam

Tijdens het luisteren maar een draagbare audiospeler die met het toestel is verbonden.
1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om [SYSTEM] te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om [AUX NAME SET] te kiezen en druk verzolgens op de knop.
4 Draai de volumeknop om een onderdeel te kiezen en druk verwolgens op de knop. AUX/[DVD]/[PORTABLE]/[GAME]/[VIDEO]/[TV]
5 Houd Engedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeel terug te keren.

Spotify

U kunt luisteren maar Spoty vanaf uw iPod/iPhone (via Bluetooth of via de USB-aansluiting) of Android-smartphone (via Bluetooth) (pagina 20).

Voorbereidig:

Installer de LASTe versie van de Spotify-app op uw apparaat (iPhone/iPod touch),\ maek een account en meldt u aan bij Spotify.

Starten van weergave

1 Start de Spotify-app op uw apparaat.
2 Verbind uw apparaat met de USB-ingangsaansluiting.

3 Druk herhaaldelijk op SRC om SPOTIFY te kiezen.

De uitzending start automatisch

Voor het Op het voorpaneel

Afspelen/pauzeren	Druk op 6▶■.
Nummer overslaan	Druk opt▲*3/▲L.
Selecteer duim omhoog of duim omlaag *4	Druk op 2▲/1▼
Radio starten Houd 5 even ingedrukt.
Afspelen herhalen*5 Druk herhaaldelijk op 4 [REPEAT ALL], [REPEAT ONE]*3, [REPEAT OFF]

Voor het Op het voorpaneel

Willekeurig afspelen*5 Druh herhaaldelijk op 3 *3.

1 KCA-iP102: 30-pin type, KCA-iP103: Verlicht type
2 Laat de kabel wonneer Niet in gebruik Niet in de auto acheer.
3Alleen beschikbaar voor gebruikers met een premium account.
4 Deze functie is alleen beschikbaar voor radio nummers. Als duim omlaag is geselecteerd, worden het huidige nummer overgeslagen.
*5 Alleen beschikkaar voor nummers op playlists.

Informatie over favorite liederen opslaan

Tijdens het luisteren maar de radio op Spotify...

Houd de volumeknop even ingedrukt.

"SAVED" wordt weergegeven en de informatie wordt opgeslagen in "Your Library (Uw bibliothek)" op uw Spotify-account.

Om het opslaan ongedaan te make, herhaalt u deze procedure.

"REMOVED" wordt weergegeven en de informatie wordt verwijderd uit "Your Library (Uw bibliothek)" op uw Spotify-account.

Een lied of zender zoeken

1 Druk op 9/6

2 Draai de volumeknop om een lijsttype te selecteren en druk op de knop. De weergegeven lijsttypes verschillen afhankelijk van de van Spoty verkregen informatie.

3 Draai de volumeknop om het gewenste lied of zender te selecteren.

4 Druk op de volumeknop om te bevestigen.

U kunt snel door de lijst bladeren door snel aan de volumeknop te draaien.

Houd evmingedrukt om te annuleren.

BLUETOOTH

BLUETOOTH—Verbinding

Ondersteunde Bluetooth profielen

-Hands-Free Profile (HFP)
-Advanced Audio Distribution Profile (A2DP)
- Audio/Video Remote Control Profile (AVRCP)
-Serial Port Profile (SPP)
Phonebook Access Profile (PBAP)

Ondersteunde Bluetooth coderingen

Sub Band Codec (SBC)
-Advanced Audio Coding (AAC)

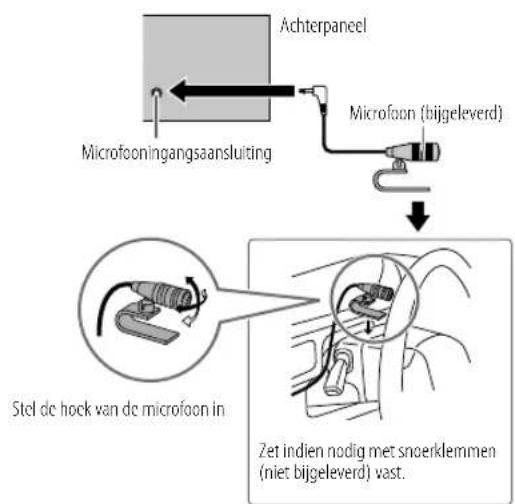

Verbind de microfoon

Afhankelijk van het besturingsystem en de versie van de firmware van uw mobiele telefoon, können Bluetooth-functies möglichn Niet werken met dit toestel.

Een Bluetooth apparatus voor het eerst koppelen en verbinden

1 Druk op SRC om het toestel in te schakelen.

2 Zoek en selecteer de naam van uw receiver ("KMM-BT5*/"KMR-M5") op het Bluetooth-apparaat. "PAIRING" "PASS XXXXX" "Naam van toestel" "PRESS" "VOLUME KNOB" verschijt op het display.

• Met bepaalde Bluetooth apparaten moet u mogelijk direct na het zoeken de PIN-code (persoonlijk identificatienummer) invoeren.

3 Druk op de volumeknop om het koppelen te starten.

"PAIRING OK" verschijnt wanner het koppelen is voltooid.

Nadat het koppelen eenmaal is uitgevoerd, worden de Bluetooth verbinding automatisch gemaakt. De "BT1" en/of "BT2" indicator(s) Licht(en) op het voorpaneel op.

• Dit toestel ondersteunt Secure Simple Pairing (SSP).
• U kunt in toaal maximaal vijf apparaten registrieren (koppelen).
• Nadat het koppenelen is voltoood, blijf het Bluetooth apparaat geregistreeid in het toeystel, zichs wanner u het toeystel terugstelt. Zie [DEVICE DELETE] op pagina 18 om het gekoppelse depparatae te koppenelen.
• Tegelijkertijd kannen er maximaal twee Bluetooth telefoons en een Bluetooth audio-apparaat worden verbonden.

Tijdens de BT AUDIO bron, kurz u erchter vij Bluetooth audio-apparaten verbinden en:tussen deze vij apparaten schakelen. (Pagina 19)

• Bepaalde Bluetooth apparaten worden nicht automatisch na het koppelen met het toestel verbonden. Verbind het apparaat dan handmatig met het toestel.
  Zie de handleiding van het Bluetooth apparaat vooreer informatie.

BLUETOOTH

Wanner u een iPhone/iPod touch verbindt met de USB-ingangsaansluiting, wordt automatisch een verzoek voor het koppelen (via Bluetooth) geactiveerd.

Druk éénmaal op de volumknop om te koppelen nadat u de apparaatnaam heeft bevestigd.

Het verzoek voor automatisch koppelen worden alleen geactiveerd indien:

• De Bluetooth functie van het aangesloten apparaat is ingeschakeld.

[AUTO PAIRING] op [ON] is gesteld. (Pagina 18)

BLUETOOTH - Mobiele telefoon

Ontvangst van een gesprek

Wanner een gesprek binnenkomt:

ZONE 2 licht groen op en knippert.

• Het toestel beantwoordt automatisch het gesprek wanner [AUTO ANSWER] op een geselecteerde tijd is ingesteld. (Pagina 16)

Tijdens een gesprek:

• ZONE 1icht op in overeenstemming met de instellingen die zich gemaakt voor [DISPLAY] (pagina 26) en ZONE 2licht groen op.

• Als u het apparaat uitschakelt of het voorpaneel verwijderd, worden de Bluetooth-verbinding verbroken.

De volgende bediening is möglichk verschillend of Niet beschikbaar afhankelijk van de telefoon die u heeft verbonden.

Voor het Op het voorpaneel

Eerste binnenkomende gesprek...
Beantwoorden van een gesprek	Druk op , de volumeknop of op een van de clijfertoetsen (1 tot 6).
Negeren van een gesprek	Druk op / .
Beeindigen van een gesprek	Druk op / .

Tijdens het beantwoorden van het eerst binnenkomende gesprek...

Een ander binnenkomend gesprek beantwoorden het huidige gesprek in de wacht zieten	Druk op √.
Negeren van een ander binnenkomend gesprek	Druk op √/ √.

Gedurende twee actieve gesprekken...

Stoppen van het huidige gesprek en activieren van het gesprek dat in de wacht is gezet	Druk op 0/1.
Overschakelenussen het huidige gesprek en het in de wacht gezette gesprek	Druk op .
Instellen van het volume van de telefoon*1 [00] tot [35] (Basisinstalling: [15])	Verdraai de volumeknop tijdens het gesprek.
Afwisselend schakelenussen hands-free en privégesprek*2	Druk tijdens een gesprek op 6 ▶□.

1 Deze instelling heeft geen effect op het volume van andere bronnen.
2 De bedieten gen zijn möglichk anders alhankelijk van de verbonden Bluetooth apparatus.

BLUETOOTH

Verbeteren van de stemkwaliteit

Tijdens een telefoongesprek...

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd Engedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeelervoog te keren.

Basisinstalling: [XX]

[MIC GAIN]	[-10] tot [+10] ([-4]): De gevoelighheid van de microfoon wordt hoger naarmate het nummer hoger wordt.
[NR LEVEL]	[-5] tot [+5] ([0]): Stel het ruisreductienciveau in zodat de ruisijdens een telefoongesprek minimaal is.
[ECHO CANCEL]	[-5] tot [+5] ([0]): Stel de vertragingstijd voor echo-annulering in totdat de staat te echo worden gehoordijdens een telefoongesprek.

Maak de instelling voor beantwoorden van een gesprek

1 Druk op om de Bluetooth functie te activeren.
2 Draai de volumeknop om [SETTINGs] te kiezen en druk verwolgens op de knop.
3 Draai de volumeknop om [AUTO ANSWER]te kiezen en druk verwolgens op de knop.
4 Draai aan de volumeknop om de tijd (in seconden) te selecteren waarop het toestel het gesprek automatisch za beantwoorden, druk verwolgens op de knop. [01] en [30], of selecteer OFF om te annuleren. (Basisinstalling:OFF)
5 Houd stengedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeelervoog te keren.

Bellen

U kunt bellen met gebruik van de geschiedenis van gesprekken, het telefoonboek of gewoon het intoetsen van het nummer. Het bellen met een stemcommando is tevens möglichk indien uw mobiele telefooen waarvoor geschikt is.

1 Druk op om de Bluetooth functie te activeren.

"Naam van eerste apparaat"verschijnt

• Indien twee Bluetooth telefoons zijn verbonden, drukt u nogmaals op om waar de andere telegram over te schaken.
  ("Naam van tweede appearaat") verschijt.

2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
4 Houd Engedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeel terug te keren.

[CALL HISTORY]

(Alleen beschikbaar wanneer de aangesloten telefoon voor PBAP geschikt is.)
1 Druk op de volumeknop om een naam of telefoonnummer te kiezen.
"I" verwijst waar ontvangen gesprekken, "O"aar gebelde nummers en "M"aar gemiste gesprekken.
- Druk op DISP om de displaycategorie (NUMBER OF NAME) te veranderen.
- "NO DATA" verschijnt indien er geen geschiedenis of gebeld nummer van gesprekken is.
2 Druk op de volumeknop om te bellen.

BLUETOOTH®

[PHONE BOOK]	(Alleen beschikbaar wanncr de aangesloten telefoon voor PBAP geschikt is.)1 Verdraai de volumeknop snel voor het invocen van de letterzoekfunctie (indien or veel gevevens in het telefoonboe zich).Het eerste menu (ABCDEFGHIJK) verschijt.Druk 2X1 √om waar het volgende menu (LMNOPQRSTUV of WXYZ te gaan.Draai voor het kiezen van het eerste teken de volumeknop of druk op 1/2/1 en druk op de knop.Kies "1" voor het zoeken met nummer en " X" voor het zoeken met symbolen.2 Draai de volumeknop om een naarn te kiezen en druk verwolgens op de knop.3 Draai de volumeknop om een telefoonnummer te kiezen en druk verwolgens op de knop om te bellen.Het telefoonbock van de aangesloten telefoon worden automatischijdens het koppelenaar het toestel gestuurd.De contacten worden gegroepeerd als: HM (thuis), OF (kantoor), MO (mobiel), OT (overige), GE (algemeen)Dit toestel kan alleen leeters zonder accenten tonen. ("U"verschijnt bijvoorbeeld als "U").
[NUMBER DIAL]	1 Draai de volumeknop om een nummer (0 tot 9) of teken (#, #, +) te kiezen.2 Druk op 1/2/1 om de invoerpositie te verplaatsen.Herhaal stappen 1 en 2 todat het gehele telefoonnummer is ingevoerd.3 Druk op de volumeknop om te bellen.
[VOICE]	Zeg de naam van een persoon die u wilt bellen of gebruik telefoonfuncties door een stemcommando te gezven. (Zie "Bellen met gebruik van stemherkenning".)
[LOW]/[MID]/[FULL]: Toont de sterkte van de batterij.*
[NO SIGNAL]/[LOW]/[MID]/[MAX]: Toont de sterkte van het huidige ontvangen signaal.*

• De functionaliteit is afhankelijk van het soort telefoon.

Bellen met gebruik van stemherkenning

1 Houd ven ingedrukt om de stemherkenning van de aangesloten telefoon te activeren.
2 Zeg de naam van een persoon die u wilt bellen of gebruik telefoonfuncties door een stemcommando te gehen.
- De ondersteunde stemherkenningsfuncties verschillen per telefoon. Zie de gebruiksaanwijzing van de aangesloten telefoon voor details.

Geheugeninstallingen

Opslaan van een contact in het geheugen

U kunt maximaal 6 nummers onder de clijfertoetsen (1 tot 6) vastleggen.
1 Druk op om de Bluetooth functie te activeren.
2 Draai de volumeknop om [CALL HISTORY], [PHONE BOOK] of [NUMBER DIAL] te kiezen en druk verzolgens op de knop.
3 Draai de volumeknop om een contact te kiezen of een telefoonnummer in te voeren.

Druk nadat een contact is gekozen op de volumeknop om het telefoonnummer te tonen.

4 Houd een van de cijfertoetsen (1 tot 6) even ingedrukt. "STORED"verschijt wanneer het contact is opgeslaagen.

Kies voor het wissen van een contact UIT het geheugen [NUMBER DIAL] in stap 2 en sla een blanco nummer op.

Bellen vanuit het geheugen

1 Druk op om de Bluetooth functie te activeren.
2 Druk op een van de cijfertoetsen (1 tot 6).
3 Druk op de volumeknop om te bellen.

"NO MEMORY"verschijnt indien er geen contactpersono is vastgelegd.

BLUETOOTH

Overige instellingen

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
4 Houd Eveningedrukt om te voltooien.

Druop 已 / 已 omhaarhtvoorgaandeinstelonderdeelterugtekeren.

Basisinstalling: [XX]

[BT MODE]
[PHONE SELECT]*	Kiezen van de telefoon of het audiotoestel die/dat u wilt verbinden of ontkoppelen.
[AUDIO SELECT]*	“*”verschijnt voor het apparaatnaam wanneer een verbinding is gemaakt. “▷”verschijnt voor het huidig spelende audio-apparaat.
[DEVICEDELETE]	1 Draai de volumeknop om het te wissen apparaat te kiezen en druk vervolgens op de knop. 2 Draai de volumeknop om [YES] of [NO] te kiezen en druk vervolgens op de knop.
[PIN CODE EDIT](0000)	Verandert de PIN-code (maximaal 6 cijfers). 1 Draai de volumeknop om een nummer te kiezen. 2 Druk opt←/→lom de inveerpositie te verplaatsen. Herhaal stappen 1 en 2 totat de gehele PIN-code is ingevoerd. 3 Druk op de volumeknop om te hevestigen.
[RECONNECT] [ON]: Het apparaat wordt automatisch werk verbonden wanneer het LAST verbonden Bluetooth-apparaat zich binnen het bereik voor verbinding bevindt.; [OFF]: Geannuleerd.
[AUTO PAIRING]	[ON]: Het apparaat wordt automatisch gekappeld met het ondersteunde Bluetooth-apparaat (iPhone/Pod touch) wanneer het wordt aangesloten via de USB-aansluiting. Afhankelijk van het besturingsystem van het aangesloten apparaat werkdt dcze functie möglich nicht.; [OFF]: Geannuleerd.

• Tegelijkkertijd konnen er maximaal twee Bluetooth telefoons en een Bluetooth audio-apparaat worden verbonden.

[INITIALIZE] [YES]: Terugstellen van alle Bluetooth instellingen (inclusief opgeslaagen kappeling, tclfoonbook, etc.); [NO]: Geannuleerd.

Bluetooth testfunctie

U kunt de verbinding van het ondersteunde profielussen het Bluetooth apparaat en het toestel controeren.

• Controller of er geen Bluetooth apparaat is gekoppeld.

1 Houd Feven ingedrukt.
"PLEASE PAIR YOUR PHONE PIN 0000" verschijnt op het display.
2 Zoek en selecteer de naam van uw receiver ("KMM-BT5X"/"KMR-M5X") op het Bluetooth-apparaat.
3 Bedien het Bluetooth apparaat om het koppelen te bevestigen. "TESTING" knippert op het display.

Het verbindingsresultaat (OK of NG) verschijnt na de test.

PAIRING: Koppelingsstatus

HF CNT: Hands-Free Profile (HFP) compatibiliteit

AUD CNT: Advanced Audio Distribution Profile (A2DP) compatibiliteit PB DL: Phonebook Access Profile (PBAP) compatibiliteit

Houd SRC even ingedrukt om het toesteluit te schakelen en de testfunctie te annuleren.

BLUETOOTH

BLUETOOTH-Audio

Tijdens de BT AUDIO bron, kurz u vijf Bluetooth audio-apparaten verbinden en tussen deze vrij apparaten schakelen.

Audiospeler via Bluetooth

1 Druh herhaaldelijk op SRC om BT AUDIO te kiezen.
- Druk op [nvoer BT AUDIO direct in.
2 Bedien de audiospeler via Bluetooth om het afspelen te starten.

Voor het Op het voorpaneel

Afspelen/pauzeren	Druk op 6 ▪
Kiezen van een groep of map Druk op 2 ▪/1√
Achterwaarts verspringen/Voorwaarts verspringen	Druk op 1 ▪/▶L
Snelchterwaarts/Snel voorwaarts	Houd 1 ▪/▶I even ingedrukt.
Afspelen herhalen Druk herhaaldelijk op 4 ▪[ALL REPEAT], [FILE REPEAT], [REPEAT OFF]
Willekeurig afspelen	Houd 3 ▪even ingedrukt om [ALL RANDOM] te kiezen.Druk op 3 ▪m [RANDOM OFF] te kiezen.
Kies een bestand UIT een map/lijst	Zie "Kies een bestand UIT een map/lijst" op bladzijde 11.

Voor het Op het voorpaneel

Schakelen tussen verbonden Druk op 5. Bluetooth audio-apparaten

Door een druk op de "Play (weergavetoets)" van het aangesloten apparaat zich, kunt u tevens de gleduidswcorgave van het apparaat vrandaren.

De bediening en display-aanduidingen verschillen möglichxFhankelijk van de verbonden apparatuur.

Instellingen voor gebruik van de KENWOOD Remote toepassing

De KENWOOD Remote app is ontworpen voor bediening van functies van KENWOOD autoreceivers via een iPhone/iPod (via Bluetooth of via de USB-ingangaansluiting) of Android smartphone (via Bluetooth).

• De "R.APP"-indicator op het display gaat branden wanner KenWOOD Remote applicatie is aangesloten.

Voorbereid ing:

• Installer de laiste versie van de KENWOOD Remote app op uw apparaat alvorens de verbinding te maken.
• Ga voor meer informatie waar .

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (pagina 20) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd /even ingedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeel terug te keren.

BLUETOOTH

Basisinstalling: [XX]

[REMOTEAPP]
[SELECT]	Kies het apparaat (IOS of Android) voor het gebruik van de app.
[IOS] [YES]: Kiezen van de iPhone/iPod voor het gebruik van de app via Bluetooth of indien这家伙 is verbonden met de USB-ingangsansluiting. : [NO]: Geannulcerd. Als IOS is geseleerd, selecteert u iPod BT-bron (of iPodUSB-bron als uw iPhone/iPod is aangeslooten via de USB-aansluiting) om de app te activeren. - De verbinding van de app worden onderbroken of ontkoppeld indien: - U van de iPod BT bron maar een andere weergavebron overschakelt die via de USB-ingangsansluiting is verbonden. - U van de iPod USB bron maar de iPod BT bron overschakelt.
[ANDROID]	[YES]: Kiezen van de Android smartphone voor gebruik van de app via Bluetooth. ; [NO]: Geannulcord.
[ANDROID LIST]*	Kiezen van de Android smartphone voor gebruik van de lijst.
[STATUS]	Toont de status van het gekazen apparaat. [IOS CONNECTED]: U kurz de app gebruiken met de iPhone/iPod die via Bluetooth of de USB-ingangsansluiting is verbonden. [IOS NOT CONNECTED]: Er is geen IOS apparaat verbonden voor het gebruik van de app. [ANDROID CONNECTED]: U kurz de app gebruiken met de Android smartphone die via Bluetooth is verbonden. [ANDROID NOT CONNECTED]: Er is geen Android apparaat verbonden voor het gebruik van de app.

• Verschijnt alleen wanner [ANDROID] of [SELECT] op [YES] is gesteld.

Luisteren maar een iPhone/iPod via Bluetooth

U kunt maar de liederen op de iPhone/iPod via Bluetooth met dit toestel luisteren.

Druk herhaaldelijk op SRC om iPod BT te kiezen.

• U kurz de iPod/iPhone opdezelfde manier bedieren als met een iPod/iPhone die via de USB-ingangsaansluiting is verbonden. (Pagina 10)
• Indien u een iPhone/iPod met de USB-ingangsaansluiting verbindtijdens het liuisteren maar de iPod BT bron, verandert de bron automatisch maar iPod USB. Druk op SRC om iPod BT te kiezen indien het apparaat nog via Bluetooth is verbonden.

Internetradio via Bluetooth

U kunt maar internetradio (Spotify) luisteren op uw iPhone/iPod touch/Android-apparaat via Bluetooth op dit toestel.
Zorg dat de USB-poort Niet is verbonden met een apparaat.

Jaar Spotify luisteren

Voorbereidings:

Kies [ON] voor [SPOTIFY SRC] in [SOURCE SELECT]. (Pagina 4)

1 Start de Spotify-app op uw apparaat.
2 Verbind uw apparaat via een Bluetooth-verbinding. (Pagina 14)
3 Druh herhaaldelijk op SRC om SPOTIFY te selecteren (voor iPhone/iPod) of SPOTIFY BT (voor Android-apparaten).
De bron verandert en de uitzending start automatisch.
- U kurz Spotify op bezelfde manier bedieren als Spotify via de USB-poort. (Pagina 13)

AUDIO-INSTELLINGEN

1 Druk op de volumeknop om [FUNCTION] op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel), en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd.
4 Houd erngedrukt om te voittooien.

Druop 1/om naar het voorgaande instelonderdeel terug te keren.

Basisinstalling: [XX]

[AUDIO CONTROL]
[SUB-W LEVEL]	[LEVEL -50] tot [LEVEL +10] [(LEVEL 0)]; Instellen van het subwooferuitgangsiveau.
[EASY EQ]	Leg uw eigen geluidinstellungen vast. • De instelleningen worden opgeslagen maar [USER] in [PRESET EQ]. • De gewaakte instelleningen hebben magelijk invloed op de huidige instelleningen voor [MANUAL EQ]. [SW]: [LEVEL -50] tot [LEVEL +10] (Basisinstelling: [LEVEL 0]) [BASS]: [LEVEL -9] tot [LEVEL +9] (LEVEL 0] [MID]: [LEVEL -9] tot [LEVEL +9] (LEVEL 0] [TRE]: [LEVEL -9] tot [LEVEL +9] (LEVEL 0)

[MANUAL EQ]	Past uw eigen geluidinstallingen voor elke bron aan. • De instillingen worden opgeciagenaar. [USER] in [PRESET EQ]. • De qcmaakte installingen hebben möglichk invloed op de huidige installingen voor [EASY EQ].
[62.5HZ]	[LEVEL] [LEVEL -9] tot [LEVEL +9] ([LEVEL 0]): Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instilling te makeen eerst de gewenste bron.)
	[BASS EXTEND] [ON]: Activeren van verlangde lage tonen. ;[OFF]: Geannuleerd.
[100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ]	[LEVEL -9] tot [LEVEL +9] ([LEVEL 0]): Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instilling te makeen eerst de gewenste bron.)
[Q FACTOR]	[1.35]/[1.50]/[2.00]: Instellen van de kwaliteitsfactor.
[PRESET EQ]	[NATURAL]/[ROCK]/[POPS]/[EASY]/[TOP40]/[JAZZ]/[POWERFUL]/[USER]: Kiezen van een geschikte, Vooringestelde equalizer voor het muziekgenre. (Kies [USER] voor gebruik van de installingen die met [EASY EQ] of [MANUAL EQ]় gemaakt.)
[BASS BOOST]	[LV1] tot [LVS]: Kiezen van het gewenste versterkingsniveau voor de lage tonen. ;[OFF]: Geannuleerd.
[LOUDNESS]	[LV1]/[LV2]: Selecteer de gewenste lage of hohe frequencies boost voor een goed gebalanceerd geluid bij een laag volume. ;[OFF]: Geannuleerd.
[SUBWOOFER SET]	[ON]: Activeen van de subwooferuitgang. ;[OFF]: Geannuleerd.
[FADER]	(Niet van toepassing indien 3-weg crossover is gekozen.) (Pagina 22) [R15] tot [F15] ([0]): Instellen van de weergavebalansussen de voor- enchterluidspreker.
[BALANCE]	[L15] tot [R15] ([0]): Instellen van het weergavebalansussen de linker- enrechtenluidspreker.
[VOLUME OFFSET]	[-15] tot [+6] ([0]): Stelt het initiiete volumeniveau van elke bron van te voren in door te vergelijk den met het FM-volumeniveau. (Kies alvorens de instelling te makeen eerst de gewenste bron.)

AUDIO-INSTELLINGEN

[SOUND EFFECT]
[SOUND RECNSTR](Geluidreconstructie)	(Niet van toepassing op dc RADIO bron, DIGITAL AUDIO bron en AUX bron.)[ON]: Er worden een compensatie voor de hoge freiendie componentengcmaakt en dc verhogingsstijd van de golforming dic met het comprimarenvan audiodata verlorenGaart wordt hersteld voor een realistisch geluid. ;[OFF]: Geannuleerd.
[SPACE ENHANCE]	(Niet van toepassing op de RADIO bron en DIGITAL AUDIO bron.)[SML]/[MED]/[LRG]: Het ruimtelijk geluid wordt virtuelse verbeterd. ;[OFF]: Geannuleerd.
[SND REALIZER]	[LV1]/[LV2]/[LV3]: Het geluid wordt virtuelse realistischer. ;[OFF]: Geannuleerd.
[STAGE EQ]	[LOW]/[MID]/[HI]: De positinering van hct geluid van dc luidsprckorswordt virtuelse ingesteld. ;[OFF]: Geannuleerd.
[DRIVE EQ]	[ON]: De freiendie wordt versterkt zodat lawaai van buiten de auto of van bdanden van de auto wordt gereduceerd. ;[OFF]: Geannuleerd.
[SPEAKER SIZE]	Afthankelijk van het gekozen type voor crossover (zie “Veranderen van het typevoord crossover" op pagina 5), verschijnen de 2-weg crossover of 3-wegcrossover instelbare onderdelen. (Zie het volgende "Crossover instelleningen".)2-weg crossover is de staandinstilling.
[X' OVER]
[DTA SETTINGS]	Voor instelleningen,zie "Digital Time Alignment instelleningen" op pagina 24.
[CAR SETTINGS]

• Voor 2-weg crossover: [SUB-W LEVEL]/[SUBWOOFER SET] is alleen kiesbaar wanner [SWITCH PREOUT] op [SUB-W] is gesteld. (Pagina 4)
• [SUB-W LEVEL] is alleen kiesbaar wonneer [SUBWOOFER SET]op [ON]is gesteld. (Pagina 21)

Crossover-installingen

Hieronder vindt u de instelbare onderdelen voor 2-weg crossover en 3-weg crossover.

SPEAKER SIZE

Kies in overeenstemming met het format van de aangesloten luidsprekers voor een optimal geluid.

• De instellingen voor de freiorentie en helling worden automatisch gemaatkt voor de crossover van de gekozen luidspeker.
• Als [NONE] is geselecteerd voor de volgende luidspreker in [SPEAKER SIZE], is de [X' OVER]-instelling van de geselecteerde luidspreker Niet beschikkaar.

-2-weg,crossover[WEETER]yan[FRONT]/[REAR]/[SUBWOOER]

-3-weg crossovWOOOFER

X'OVER(crossover)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ],[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Stel de crossover-frequente voor de gekozen luidsprekers in (hoog-doorlaatfilter of laag-doorlaatfilter).
  Met [THROUGH] gekozen, worden alle signalen maar de gekozen luidsprekers gestuurd.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Stel de crossover-helling in.
  Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor de crossover-frequente.
• [SW LPF PHASE]/[PHASE]: Kies de fase van de luidsprekeruitgang in
  overeenstemming met de andere luidsprekeruitgang.
• [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Stel hetuitgangsvolume van de gekozen luidspreker in.

AUDIO-INSTELLINGEN

Instelbare onderdelen voor 2-weg crossover

[SPEAKERSIZE]
[FRONT] [SIZE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE] (niet verbonden)
[REAR]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE] (niet verbonden)
[SUBWOOFER]*1*2	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (niet verbonden)
[X'OVER]
[TWEETER] [FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
[GAIN LEFT]	[-8] tot [0]
[GAIN RIGHT]	[-8] tot [0]
[FRONT HPF] [F-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
[F-HPF SLOPE]	[-6DB]/[-12DB]/[-18DB]/[-24DB]
[F-HPF GAIN]	[-8] tot [0]
[REAR HPF] [R-HPF FRQ]
[R-HPF SLOPE]	Zie de [FRONT HPF] instellenen hierboven.
[R-HPF GAIN]

[SUBWOOFER LPF]*1*2	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-6DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE](180°)/[NORMAL](0°)
	[SW LPF GAIN] [-8] tot [0] _

Instelbare onderdelen voor 3-weg crossover

[SPEAKERSIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]*2	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (niet verbonden)
[X'OVER]
[TWEETER] [HPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[SLOPE] [-6DB]/[-12DB]
	[PHASE] [REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] [-8] tot [0]

^1, *2 Zie pagina 24.

AUDIO-INSTELLINGEN

[MID RANGE]	[HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[HPF SLOPE]	[-6DB]/[-12DB]
	[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
	[LPF SLOPE]	[-6DB]/[-12DB]
	[PHASE]	[REVERSE](180°)/[NORMAL](0°)
	[GAIN] [-8] tot [0]
[WOOFER]*2	[LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SLOPE]	[-6DB]/[-12DB]
	[PHASE]	[REVERSE](180°)/[NORMAL](0°)
	[GAIN] [-8] tot [0]

1 Kan alleen worden gekozen indien [SWITCH PREOUT] op [SUB-W] zich gesteld. (Pagina 4)
2 Kan alleen worden gekozen indien [SUBWOOFER SET] op [ON] zijng gesteld. (Pagina 21)

Digital Time Alignment installingen

Digital Time Alignment stelt de vertragingstijd van de luidsprekeruitgang nauwkeurig en passend voor de omgeving van uw auto in.
Voor meer informatie,zie "Bepaal de waarde voor [DISTANCE] en [GAIN] van [DTA SETTINGS]" op pagina 25.

[DTA SETTINGS]
[POSITION]	Kiezen van uw luisterpositie (referentiepunt). [ALL]: Geen compensatie; [FRONT RIGHT]: Rechtervoorstool; [FRONT LEFT]: Linkcruvoorstool; [FRONT ALL]: Voorstool - [FRONT ALL] wordt alleen geboond wannecr [2-WAY X'OVER] is gekozen. (Pagina 5)
[DISTANCE]	[OCM] tot [610CM]: Stel de afstand nauwkeurig af voor het compenseren. (Kies alvorens de instelling te makeen eerst de gewenste luidspreker.)
[GAIN]	[-8DB] tot [ODB]: Stel het uitgangsvolume van de gekozen luidspreker nauwkeurig in. (Kies alvorens de instelling te makeen eerst de gewenste luidspreker.)
[DTA RESET]	[YES]: Terugstellien van ([DISTANCE] en [GAIN]) van de gekozen [POSITION] maar de basisinstalling. , [NO]: Geannuleerd.
[CAR SETTINGS]	Identificierer uw automerk en de plaat van de achterluidspreker voor het maken van instelleningen voor [DTA SETTINGS].
[CAR TYPE]	[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG)]: Kiezen van het merk van uw auto. , [OFF]: Geen compensatie.
[R-SP LOCATION]	Kiezen van dc plaat van dc achterluidsprekers in uw auto voor het berekenen van dc langste afstand tot de gekozen luisterpositie (referentiepunt). - [DOOR]/[REAR DECK]: Alleen kiesbaar wanneer [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] of [SUV] voor [CAR TYPE] is gekozen. - [2ND ROW]/[3RD ROW]: Alleen kiesbaar wanneer [MINIVAN] of [MINIVAN(LONG)] voor [CARTYPE] is gekozen.

AUDIO-INSTELLINGEN

Kies de in te stellen luidspreker alvorens een instelling te makeen voor [DISTANCE] en [GAIN] van [DTA SETTINGS]:

Indien 2-weg crossover is gekozen:

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]

• U. ku[REAR LEFT], [REAR RIGHT] en [SUBWOOFER] alleen kiezen indien een andere installing dan [NONE] is gekozen voor [REAR] en [SUBWOOFER] van [SPEAKER SIZE]. (Pagina 23)

Indien 3-weg crossover is gekozen:

[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]

U ku[WOOFER] alleen kiezen indien een andere instelling dan [NONE] is gekozen voor [WOOFER] van [SPEAKER SIZE]. (Pagina 23)

• [R-SP LOCATION] van [CAR SETTINGS] kan alleen worden gekozen indien:
  -2-weg crossover is gekozen. (Pagina 5)
  —Een andere instelling dan [NONE] is gekozen voor [REAR] van [SPEAKER SIZE]. (Pagina 23)

Bepaal de waarde voor [DISTANCE] en [GAIN] van [DTA SETTINGS]

Indien u de afstand van het midden van de huidige ingestelde lusterpositie tot iedere luidspeker specifieert, worden de vertragingsstijd automatisch berekend en ingesteld.

1 Bepaal het midden van de huidige ingestelde Iusterpositie als referentiepunt.
2 Meet de afstanden vanaf het referentiepunt tot de luidspekters.
3 Bereken de verschillenussen de afstand tot de verte luidspreker (achterluidspreker) en de andere luidsprekers.
4 Stel [DISTANCE] op de waarde die in stap 3 is berekend voor jegere luidspeker in.
5 Stel [GAIN] voor dieijdere luidspreker in.

Voorbeeld: Wanner [FRONT ALL] als luisterpositie is gckozen

DISPLAY-INSTELLINGEN

Zone-identificatie voor kleurinstellenen en helderheidsinstelleningen

ALL ZONE

1 Druk op de volumeknop om [FUNCTION]op te roepen.
2 Draai de volumeknop om een onderdeel te kiezen (pagina 26) en druk verwolgens op de knop.
3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel.
4 Houd Engedrukt om te voltooien.

Druk op / om maar het voorgaande instelonderdeel terug te keren.

DISPLAY-INSTELLINGEN

Basisinstalling: [XX]
[DISPLAY]
[COLORSELECT]	Selecteert de kleur van de verlichtingskleur voor [ALL ZONE], [ZONE 1] en [ZONE 2] afzonderlijk.1 Kies een zone ([ZONE 1], [ZONE 2], [ALL ZONE]). (Zie de afbéclding op blz. 25.)2 Kies een kleur voor de gekozen zone. [INITIAL COLOR]/[VARIABLE SCAN]/[CUSTOM R/G/B]/[RED1]/[RED2]/[RED3]/[PURPLE1]/[PURPLE2]/[PURPLE3]/[PURPLE4]/[BLUE1]/[BLUE2]/[BLUE3]/[SKYBLUE1]/[SKYBLUE2]/[LIGHTBLUE]/[AQUA1]/[AQUA2]/[GREEN1]/[GREEN2]/[GREEN3]/[YELLOWGREEN1]/[YELLOWGREEN2]/[YELLOW]/[ORANGE1]/[ORANGE2]/[ORANGERED]
	Basisinstalling:KMM-BT505DAB : [VARIABLE SCAN]KMR-M505DAB : [INITIAL COLOR]U kunt uw eigen kleur samenstellen door [CUSTOM R/G/B] te kiezen. De door u gewaakte kleur kan worden opgeslagen in [CUSTOM R/G/B].1 Druk op de volumeknop om de gedetailleerde kleurinstelling te activeren.2 Druk op←/→ om de in te stellen kleur ([R]/[G]/[B]) te kiezen.3 Draai de volumeknop om het niveau ([0] tot [9]) in te stellen en druk verwolgens op de knop.
[DIMMER]	De verlichting worded gemid. [ON]: De dimmer wordt ingeschakeld.[OFF]: De dimmer wordtuitgeschakeld.[DIMMER TIME]: Stel de start - en stoptijd voor de dimmer in.1 Draai de volumeknop om de [ON]ijd in te stellen en druk verwolgens op de knop.2 Draai de volumeknop om de [OFF]ijd in te stellen en druk verwolgens op de knop.Basisinstalling: [ON]: [18:00]; [OFF]: [6:00]
[BRIGHTNESS]	1 Kies een zone. (Zie de afbéclding op blz. 25.)2 [LVL 00] tot [LVL 31]: Stel de helderland van de gekozen zone in.

TERREFERENTIE

Onderhoud

Reinigen van het toestel

Verwijder vuiI van het voorpaneel met cen droge siliconen of zachte dock.

Reinigen van de aansluitingen

Verwijder het vooraanseel en reing de aansluitingen voorzichtig met een katogen watestokje. Zorg ervoor dat u de stekker nicht beschadigt.

Aansluiting (op de achterkant van het voorpaneel)

■ Meer informatie

Voor de: - Een lijst met de laatste firmware-updates en compatibile onderdelen

Originele app van KENWOOD
Andere actuelle informatie

Gaanr

Afspeelbarebestanden

• Afspeelbaar audiobestand voor USB-massaoplagklasse-apparaat: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)
• Bestandssystem van afspeelbaar USB-apparaat: FAT12, FAT16, FAT32
  Zelfs als de audiobestanden aan de bovenstaande normen voldoen, hunnen zij mogelijk Niet worden afgeseeid, afhankelijk van de typen of condities van media of apparaten.
  Gavoorgedetailleerdeinformatienopmerkingenoverafspeilbareaudiobestandennar.

Meer over USB-apparaten

• U kunt geen USB-apparaat via een USB-hub verbinden.
• Het verbinden met een kabel die langer dan 5m is, kan abnormale weergave tot gevolg hebben.
• Dit toestel herkent geen USB-apparaat dat een ander voitage dan 5 V heeft en 1,5 A overschrijdt.

Via USB-ingangsaansluiting:
Made for
-iPod touch (5th en 6th generation)
-iPhone4S,5,SS,5C,6,6Plus,6S,6SPlus,SE,7,7Plus,8,8Plus,X
- Videobestanden van het "videos" menu konnen nichtijdens [MODE OFF] worden doorlopen.
- De volgorde van lieddjes op het keuzemenu van dit toestel is mogetijk anders dan de volgorde van de iPod/Phone.
- U kunt de iPod Niet bedieren wonneer "KENWOOD" of op de iPod worden weergegeven.
- Afhankelijk van de versie van het besturingsystem van de iPod/iPhone, werk den bepaalde functies nogelijk Niet met dit toestel.

Meer over Android apparaten

• Dtoestel understeunt Android OS 4.1 en hoger.
• Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 magelijk Niet volledig.
• Indien het Android apparaat zowel massa-opsglakasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altidijd voorrang aan weerqave via AOA 2.0.

Meer over Spotify

Zodra de verbinding tot stand is gebracht, kunt u Niet bedieren vanaf uw iPhone/iPod touch, wordt weergcgeven op uw iPhone/iPod touch.

• Om de bediening op uw iPhone/iPod touch in te schakelen, verbreckt u de bedrade verbinding of de Bluetooth-verbinding of wijzig de weergavebron.
• De Spotify-toepassing ondersteunt:

iPhone 4S, 5, SS, SC, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 of hoger)

-iPod touch (5th en 6th generation)
Android OS 4.0.3 of hoger

TERREFERENTIE

• Spotify is een service van derden en de specifications�n derhalve zonder voorafaande kennisgeving wijzigbaar. Daar bij wordt compatibiliteit Niet gegarandeerd en zich sommige of alle services mogetijk net beschikbaar.
• Sommige Spotify-functions können nicht worden gebrukt via dit tostell.
• Neem voor problemen met het gebruik van de toepassing contact op met Spotify op .

Meer over Bluetooth

• Bepaalde Bluetooth apparatuur kan vanwege de Bluetooth versie van die apparatuur möglichn Niet met dit toestel worden verboenden.
• Dit toestel werkt mogelijk Niet met bepaalde Bluetooth apparatuur.
• De signaalconditions verschillen afhankelijk van de omgeying.

Veranderen van de displayinformationatie

Door iedere druk op DISP verandert de display-informatie.
- Indien er geen informatie beschikkaar is of Niet is opgenommen, verschijnt "NO TEXT", "NO INFO", of een andere melding (bijvoorbeld zendeernaam) of het is leeg.

Klok tijd Niveaumeter (pagina 26)

BronnaamDisplaygegevens:Hoofdschem
STANDBY Bronnaam	→ Datum →erug maar het begin
DIGITAL AUDIO Service	→ EnsembleLabel → Dynamisch label → Titel van lied/Artiest → Volgend programme → Signaaliveau -Datum → erug maar het begin
RADIO Frecquent	→ Datum →erug maar het begin
	Alleen voor FM Radio Data Systeme-zenders: Zendernaam/Programmatype → Radiotekt + Radiotekt+ - titel van lied/Radiotekt+ artiest → Frecquent -Datum → erug maar het begin

BronnaamDisplaygevevens:Hoofdschem
USB Voor een MP3/WMA/AAC/WAV/FLAC-bustand:Titel van lied/Artiest ➔ Albumtitel/Artiest ➔ Naam van map Naam van bestand ➔ Weergavetijd ➔ Datum ➔ terug maar het begin
iPod USB/IPod BT	Indien [MODE OFF] is gekozen (pagina 11):Titel van lied/Artiest ➔ Albumtitel/Artiest ➔ Weergavetijd ➔ Datum ➔ terug maar het begin
ANDROID Bronnaam	Datum ➔ terug maar het begin
SPOTIFY/SPOTIFY BT	Contexttitel ➔ Titel van lied ➔ Artiest ➔ Albumtitel ➔ Weergavetijd ➔ Datum ➔ terug maar het begin
BT AUDIO	Titel van lied/Artiest ➔ Albumtitel/Artiest ➔ Weergavetijd ➔ Datum ➔ terug maar het begin
AUX	Bronnaam ➔ Datum ➔ terug maar het begin

OPLOSSENVANPROBLEMEN

Symptom Oplossing
Algemeen	Gecn geluid. • Stel het volume op het optimale niveau in. • Controller de snoeren en verbindingen.
	"MISWIRING CHECK WIRING THEN PWR ON"verschijnt. Schakel de stroom uit en controller de de aansluitingen van de luidsprekerdraden good+zijn geisoleerd. Schakel de stroom weer in.
	"PROTECTING SEND SERVICE"verschijnt. Breng het toestel maar de dichtstblijzijnde reparatie service.
	Bron kan nicht worden gekozen. Controller [SOURCE SELECT]installing. (Pagina 4)
	• Geen geluid. • Het toestel schakelt Niet in. • Informatie op het display is verkeerd. Reinig de aansluitingen. (Pagina 27)
	Receiver werkdt helemaal Niet. Stel het toestel terug. (Pagina 3)
	Juiste tekens worden Niet getoond. Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt,aantal symbolen tonen. • Afhankelijk van de gekoen displaytaal (pagina 5), worden bepaalde tekens möglichniet julst getoond.
Digirole Radio	DAB-ontvangst is slecht. Controller [DON]is gekozen voor [DAB ANT POWER].(Pagina 4)
	"DAB ANT ERR" Controller de DAB-antenne. Stel [DAB ANT POWER] op [OFF] indien u een passieve antenne (zonder booster) gebruikt. (Pagina 4)
	"RELATED SERV FOUND" • Druk op de volumeknop om Soft-Link te activieren.(Pagina 7) • Druk op /om te annuleren.

Symptom Oplossing
Analoge Radio	• Ontvangst van radio-uitzendingen is slecht. • Statische ruis tijdens het luisterdenaar de radio.	Sluit de antennene goed aan.
USB/iPod	De wergavevolgorde is anders.	De afspelveolgorde worden bcpaald door de volgorde waarin de bestandsnamen (USB) zijn opgenomen.
	Verstrekenijd is nicht correct. Dit is afhankelijk van het opnameproces (USB).
	"READING" blijk nipperen. • Gebruik Niet te veeliveau's en mapperen. • Bevestig het apparaat waar (USB/iPod/iPhone).
	"UNSUPPORTED DEVICE" verschijnt.	• Controller of het aangesloten USB-apparaat met dit toestel compatabel is en of de bestandssystemen het vereiste formaat hebben. (Pagina 27) • Bevestig het apparaat USB weer.
	"UNRESPONSIVE DEVICE" verschijnt.	Controller of het USB-apparaat juist functioneert en verbind deleze opniew.
	"USB HUB IS NOT SUPPORTED" verschijnt.	Dit toestel ondersteunt geen USB-apparaat dat via een USB-hub is verbonden.
	• De bron wijzigt Niet maar "USB" als u een USB-apparaat aansluit terwijl uaar een andere bron luistert. • "USB ERROR" verschijnt.	De USB-poort trekt更是 stroom dan de ontwerplimiet. Schakel de stroom uit en koppel het USB-apparaat af. Schakel verwolgens de stroom in en sluit het USB-apparaat weeer aan. Als dit het probleemiet noglast, schakel de stroom dan uit en in (of reset het toestel), voordat u een ander USB-apparaat aansluit.
	De iPod/iPhone kan Niet worden ingeschakeld of werkdt Niet.	• Controller de verbinding:tussen dit toestel en de iPod/iPhone. • Ontkoppel en reset de iPod/iPhone middels een harde reset.
	"LOADING" verschijnt wanner u de Zoekfunctie activeert door een druk op Q/Q/Q.	Dit toostel is de iPod/iPhone muzicklijst nog aan het makn. Het laden duurt even. Probeer later nogmaals.

OPLOSSEN VAN PROBLEMEN

Symptom	Oplossing
USB/IPod	"NA FILE" Zorg crvoor dat de media (USB) ondersteunde audiobestanden bewatten. (Pagina 27)
	"COPY PRO" Er werkelijk aan bestand afgespeed dat tegen kopiën is beveiligd (USB).
	"NO DEVICE" Sluit een apparaat (USB) aan en verander de bron opnieuw in USB.
	"NO MUSIC" Verbind een apparaat (USB) dat afspeilbare audiobestanden heeft.
	"IPod ERROR" - Verbind de iPod weer.Stel de iPod terug.
ANDROID	- Geen geluidijdensweergave.Geluid wordt alleenvia Android apparaatuitgestuurd.
	"NO DEVICE" of "READING" bijftknipperen.
	Weergave worden onderbrokenof het geluid slaat over.
	"NO MUSIC"/"ANDROID ERROR"

Symptom	Oplossing
Spotty	"DISCONNECTED" USB is algdekoppeld van het hooftoestel. Zorg dat het apparaat juist is verbonden via USB.
	"CONNECTING" - Verbonden via USB-poort: Het apparaat is verbonden met het hooftoestel. Een moment gcduid. - Verbonden via Bluetooth: Geen Bluetooth-verbinding. Controller de Bluetooth-verbinding en zorg dat het apparaat en het toestel gekoppeld en verbonden zijn.
	"CHECK APP" De Spotify-tocpassing is nicht juist verbonden of gebruiker is Niet aangemeld. Sluit de Spotify-app af en start hem opnieuw. Log verzolgens in uw Spotify-account in.
Bluetooth®	Geen Bluetooth apparaat herkend.
	Koppelen onmogelijk.
	Echo of ruisijdens een telefoongesprek.
	Kwaliteit van het geluid van de telefoon is slecht.
	Bellen met stemherkenning werkkt Niet.

OPLOSSEN VAN PROBLEMEN

Symptom Oplossing
Bluetooth®	Geluid worden onderbroken tijdens wercgave van een Bluetooth audiospeler.
	De verbonden Bluetooth audiospeler kan nicht worden bediend.
	"NOT SUPPORT" De verbonden telefoon is Niet voor stemherkenning of het verzuren van het telefoonboek geschikt.
	"NO ENTRY"/"NO PAIR" Er is geen gereistreerd apparaat verbonden/gebonden via Bluetooth.
	"ERROR" Voer de procedure nogmaals uit. Indien "ERROR" weeert wordgetaat, controlleren dan of het apparaat voor de betreffende functie geschikt is.
	"NO INFO"/"NO DATA" Het Bluetooth apparaat kan geen contactinformatie krijgen.
	"HF ERROR XX"/"BT ERROR" Stel het toestel terug en probeer opnieuw. Raadpleeg hetdichtsbijzijnde servicecentrum als het probleem nicht hierdoorWORD opgelost.
	"SWITCHING NG" De aangesloten telefoons ondersteunen möglichnest de telefoonwisselfunctie.
	De Bluetooth-verbindingtussen het Bluetooth-apparaat en het apparaat is instabiel.

INSTALLLEREN/VERBINDEN

Waarschuwing

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijstkroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.
  Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsraad (rood) Niet op het autochassis of de aardedraad (zwart) aan.
• Om kortsluiting te voorkomen:
• Isoleer nicht-verbonden draden met isolatieband.
  Aard dit toestel beslist op het autochassis na het monteren.
  Zet de draden vast met draadklemmen en wikkel isolatietape om de draden die in contact komen met metalen onderdelen, om de draden te beschemen.

Voorzorgen

• Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto audiohandelaar.
• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel Niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.
• Verbind de draden van de luidspreker Niet met het autochassis, aardedraad (zwart) en sluit Niet inSeries aan.
  Monteher het toestel met eenkleine heok dan 30^
• Indien de bedrangingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekerkingbox van de auto die 12 Volt gelskuiest en door de contactseutel)' ward in- en uitgeschakeld.
  Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeyen.
• Controller na het installereren van het toestel of de remlichten, richtingaanwijzers, ruitenwissen enz. van de auto juist functioneren.
• Als de zekering is doorgebrand, controller dan erst of de draden Niet het autochassis raken en verwang verwolgens de oude zekering door een nuwe met bezelfe stroomsterekte.

INSTALLEREN/VERBINDEN

Onderdelenlijst voor het installereren

(A) Voorpancel (× 1)

(C) Bevostigingshuls (× 1)

(E) Verwijdersleutel (×2)

(B) Sierplaat (× 1)

(D) Bedravingsbundel × 1

Basisprocedure

1 Haal de sleutel uit het contactslot en ontkoppel verevolgens de aansluiting van de auto-accu.
2 Installeer de DAB-antenne.
Zie "Installeren van de DAB-antenne" op pagina 34.
3 Verbind de draden juist.
Zie "Verbinden van draden" op pagina 33.
4 Installee het toestel in de auto.
Zie het volgende "Installeren van het toestel (in-dashboard montage)".
5 Verbind aansluiting van de auto-accu.
6 Druk og SRC tom het toestel in te schakenen.
7 Verwijder het voorpaneel en stel het toestel binnen 5 seconden terug. (Pagina 3)

Installeren van het toestel (in-dashboard montage)

Verwijderen van het toestel

1 Verwijder het voorpaneel.
2 Verwijder de sierplaat.
3 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlen zoals in de afbeelding worden getoond.

INSTALLEREN/VERBINDEN

Verbinden van draden

Indien uw auto geen ISO-aansluiting heeft:

Installer het toestel bij voorkeur met een los verkrijgbare draabundel die specifiek voor uw auto is ontworpen en laat voor de verilghieh het installereren uitvoeren door een erkendvakman. Raadpleeg de auto-audiohandelaar.

Verbinden van de ISO-stekkers met bepaalde VW/Audi en Opel (Vauxhall) auto's

U moet mogelijk de bedrading van de bijgeleverde bedravingsbundel als hieronder afgebeeld wijzigen.

Pen Kleur en functie (voor ISO-aansluitingen)

A5 Blauw/Wit*1 : Spanningsregeling

A7 Rood:Contact (ACC)

A8 Zwart : Massaverbinding

A4 Gccl:Accu
B1 Paars
B2 Paars/zwart
B3 Grijs
B4 Grijz/zwart
B5 Wt
B6 Wit/zwart
B7 Green
B8 Groen/zwart

Achterluidspreker (rechts)
Voor 3-weg crossover: Tweeter (rechts)
Voorluidspreker (rechtis)
Voor 3-weg crossover: Middenbereik luidspreker (rechts)
Voorluidspieker (links)
Voor 3-weg crossover: Middenbereik luidspreker (links)
Achterluidspreker (links)
Voor 3-weg crossover: Tweeter (links)

INSTALLLEREN/VERBINDEN

Aansluiten van externe componenten

Uitgangsaansluitingen

Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadig van het toestel te voorkommen.

Voor-/Subwooferuitgang Voor 3-weg crossover: Middent Wooferuitgang

Installeren van de DAB-antenne

Verbind een DAB-antennne met de DAB-antennnc-aansluiting. (Pagina 33)
DAB-antennne worden mecgelevcerd voor KMM-BT505DAB
Zie voormeer informatic het volgende.
Voor KMR-M505DAB dient u de DAB-antenna afzonderlijk aan te schaffen. Zie voormeer informatie de instructichandlciding die is megeleverd met de DAB-antenne.

Voorzorgen

• De stripantenne (F) isuitsluitend voor gebruik in de auto.

• Installier nicht op de volgende plaatsen:

• waar de antenne het zich van de bestuurdher hinder.
• waer het de werkig van veiligeidsvoortieningen, bijvoorbeeld airbags, kan hinderen.
  op beweegbare glazen oppervlakken, bijvoorbeeld de achterklep.

aan de zijkant van de auto (bijvoorbeeld portier, voorzijruit). op achtenruit.

• De signaalsterkte worden zwakker wanneer de antennne op de volgende lokataires is geplaatst; op IR-reflecterend glas of plaatsen die met spiegelachtige glassbroken zich bedekt.
• waar het de normale radio-antenna (patron) overlap.
• waar het ruitverwamingsdraden overlap.
• opglas dat radiosignalen blokkeert (bijvoorbeeld IR-reflecterendglas,thermisch isolatieglas).
  Slechte ontvangst worden mogelijk veroorzaakt door:
  — ruis wanneer een ruitewisser, airconditioner of motor wordt ingeschakeld.
• de richting van de zender in verhouding tot de auto (antenne).
• Verwijder olie en vuil van het te gebruiken oppervlak met de bijgeleverde reiniger (I).
• Buig en beschadig de stripanterne (F) nicht.
• De antenne kan maybeik Niet in bepaalde auto's worden bevestigd.
• Controller derrichting van de kabel van de stripantenne (F) en versterkerunit (G) alvorens op te plakken.
• Gebruik geen glasreiniger na het opplakken van de stripantenne (F).

INSTALLEREN/VERBINDEN

Onderdelenlijst voor het installereren

(F) Stripantenne (× 1)

(G) Verstrekerunit (kabel mct booster, 3,5 m) (× 1)

(H)Kabekdcm (× 3)

(1) Reiniger (× 1)

Bepaal de positie voor het installereren van de antennne

• De richting van de stripantenne (F) is verschillend afhankelijk of de stripantenne (F) aan de rechterkant of aan de linkerkart worden geplaatst.
• Controller be slist de plaats en richting van de stripantenne (F) alvorens werkelijk te bevestigen. De stripantenne kan nicht opnieuw worden opgeplakt.
  Zorg dat er ten minste 100 mm afstand tot andere antennes is.
• Plak de versterkerunit (G) Niet op de keramische strook (zwart gedeelte) rond het voorruit. De plakkracht isaar namelijk Niet goed.

De antennae aan de linkerkant installeren

De antennae aan de rechterkant installeren

• Plak het aardingswel van de versterkerunit (G) op het metalen gedeelte van de Voorpilaar.

Voorzorgen

Indien de antennekabel in de Voorpilaar worden geplaatst en een airbag is gemonteerd

• De afdekking van de Voorpilar is vastgezet met een speciale klem die u mogelijk na het verwijderen moet verzvangen.
  Raadpleeg uw autohandelaar voor details aangaande het verwijderen van de afdekking van de Voorpilar en onderden die u möglichnestoor经营活动.
• Plaats de versterkerunit (G) boven de airbag zodat de werkig van de airbag Niet worden belemmerd.

Overzicht van installmentie

De antennoe moet voor de verilgheid aan de passagierskant worden bevestigd.

INSTALLEREN/VERBINDEN

Installeren van antenne

1 Verwijder de afdekking van de Voorpilaar van de auto.

2 Reinig het voorruit met de bijgeleverde reiniger (I).

Wacht totdat het glasoppervlak geheel drooq is.
- Verwarm het voorruit met de verwarming indien het koud is (in de winter).

3 Verwijder de scheider (tag 1) van de stripantenne (F) in horizontalerichting en plak de antennpeop het vooruit.

Raak het plankoppervlak (plakzijde) van de stripantenne (F) niet aan.

4 Wrijf voorzichtig over de stripantenne op het voorruit in de richting van de aangegeven pij zDat de antenne goed vast zit.

5 Verwijder de scheider (tag 2) van stripantenne (F) in verticale richting.

6 Plaats de positie van de uitsparing van de versterkerunit (G) op de -markering op de strookantenne (F) en plank vast.

Raak de aansluiting op het plakoppervlak (plakzijde) van de versterkerunit (G) nict aan.
- Wanner de antennae aan de rechterkant worden geplaatst

• Wanner de antennae aan de linkerkant worden geplaatst

7 Verwijder de strook die het aardingsvel bedekt en plak het vel op een metalen gedeelte van de auto.

Zorg dat er voldoende ruimte voor het aardingsveld is zoat het geen andere interieuronderdelen overlap (bijv. afdekking van voorpilaar). Controleer tevens of die interieuronderdelen de versterkerunit (G) Niet hinderen.

8 Leid de antennekabels.
Bevestig de antennene met kabelklemmen (H) op diverse posities aan de pilaar.
9 Plaats de afdekking van de Voorpilaar weer terug.
Let op dat het aardingsveld en de versterkerunit (G) bij het weerplaatsen van de afdekking Niet worden beschadigd.
10Verbind de versterkerunit (G) met de DAB-antenneaansluiting op de achterkant van het apparatus.
11 Stel [DAB ANT POWER] op [ON]. (Pagina 4)

Zonder voorafgaande kennisgeving wijzigbaar.

CONTENIDO
