KMM122 - AV-Receiver KENWOOD - Kostenlose Bedienungsanleitung

Produkttyp	Audio-Video-Receiver
Marke	Kenwood
Modell	KMM122
Einbaumaße	182 mm × 53 mm × 107 mm
Gewicht	0,6 kg
Stromversorgung	12 V Gleichspannung (10,5 V – 16 V zulässig), max. Stromaufnahme 10 A
Maximale Ausgangsleistung	50 W × 4
Nennleistung (THD	22 W × 4 (weniger als 1 % THD)
Lautsprecherimpedanz	4 Ω – 8 Ω
Tuner-Frequenzbereiche	FM: 87,5 – 108 MHz; MW: 531 – 1611 kHz; LW: 153 – 279 kHz
USB-Audioformate	MP3, WMA, WAV, FLAC
Frequenzgang (USB)	20 Hz – 20 kHz (±1 dB)
Signal-Rausch-Verhältnis (USB)	105 dB
Aux-Eingang	3,5 mm Stereo-Klinkenstecker
Hauptfunktionen	Radio (FM/MW/LW), USB, AUX, iPod/iPhone, Android, Audio-Einstellungen (Equalizer, Bass, Höhen), Uhr
Pflege	Frontplatte mit einem trockenen Silikontuch oder einem weichen Tuch abwischen; Stecker mit einem Wattestäbchen reinigen
Lieferumfang	Abnehmbare Frontplatte, Montageplatte, Einbaurahmen, Kabelbaum, Ausbauwerkzeuge
Sicherheitshinweise	Während der Fahrt keine ablenkenden Funktionen nutzen; Lautstärke so einstellen, dass Außengeräusche noch hörbar sind

Häufig gestellte Fragen - KMM122 KENWOOD

Was tun, wenn kein Ton aus dem Gerät kommt?

Überprüfen Sie die Lautstärke, die Lautsprecherkabelanschlüsse und den Zustand der Frontplatte. Wenn die Meldung PROTECTING SEND SERVICE angezeigt wird, wenden Sie sich an den Kundendienst.

Wie setze ich das Gerät zurück?

Drücken Sie mit einem dünnen Gegenstand auf die Reset-Taste an der Frontplatte. Die Voreinstellungen werden gelöscht, mit Ausnahme der gespeicherten Sender.

Warum erscheint die Meldung <b>MISWIRING CHECK WIRING THEN PWR ON</b>?

Dies weist auf ein Verkabelungsproblem hin. Schalten Sie das Gerät aus, überprüfen Sie, ob die Lautsprecherkabelanschlüsse gut isoliert sind, und schalten Sie es wieder ein.

Wie reinigt man die Steckverbinder der Frontplatte?

Lösen Sie die Frontplatte und reinigen Sie den Steckverbinder auf der Rückseite vorsichtig mit einem trockenen Wattestäbchen. Vermeiden Sie Beschädigungen der Stifte.

Was tun, wenn der Radioempfang schlecht ist?

Überprüfen Sie den Antennenanschluss. Aktivieren Sie LOCAL SEEK in den Tuner-Einstellungen, um nur Sender mit gutem Empfang zu suchen.

Mein USB-Gerät wird nicht erkannt, was tun?

Stellen Sie sicher, dass das Gerät im Format FAT12/16/32 formatiert ist und kompatible Audiodateien (MP3, WMA, WAV, FLAC) enthält. Setzen Sie das USB-Gerät zurück oder verwenden Sie ein anderes. Die Meldung NO DEVICE weist auf ein Verbindungsproblem hin.

Warum wird die Meldung <b>NA FILE</b> angezeigt?

Das bedeutet, dass keine kompatible Audiodatei gefunden wurde. Überprüfen Sie, ob die Dateien in einem unterstützten Format (MP3, WMA, WAV, FLAC) vorliegen und das Gerät nicht leer ist.

Wie verbinde ich ein Android-Telefon zum Musikhören?

Verbinden Sie das Telefon über das USB-Kabel. Wenn der BROWSE MODE gewünscht ist, installieren Sie die App KENWOOD MUSIC PLAY auf dem Telefon. Sie können auch den HAND MODE verwenden, um vom Telefon aus zu steuern.

Wie stelle ich den Audio-Equalizer ein?

Drücken Sie während der Wiedergabe AUD, um in das Audio-Menü zu gelangen. Drehen Sie den Lautstärkeregler, um EQ PRO oder PRESET EQ auszuwählen, und wählen Sie einen Stil (ROCK, POPS usw.) oder stellen Sie die Frequenzen manuell ein.

Der Bildschirm zeigt ständig <b>READING</b> an, was tun?

Dies bedeutet, dass das Gerät das USB-Gerät liest. Wenn dies anhält, reduzieren Sie die Anzahl der Ordner oder Dateien. Stellen Sie sicher, dass das Gerät nicht zu viele Hierarchieebenen hat.

BEDIENUNGSANLEITUNG KMM122 KENWOOD

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss.

Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb“ unter dem Symbol fur Batterien zeigt an, dass diese Batterie Blei enthalt.

Konformitätserklärung in Bezug auf die EMC-Vorschrift

Konformitätserklärung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-Vertreter:

JVCKENWOOD NEDERLAND B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, Niederlande

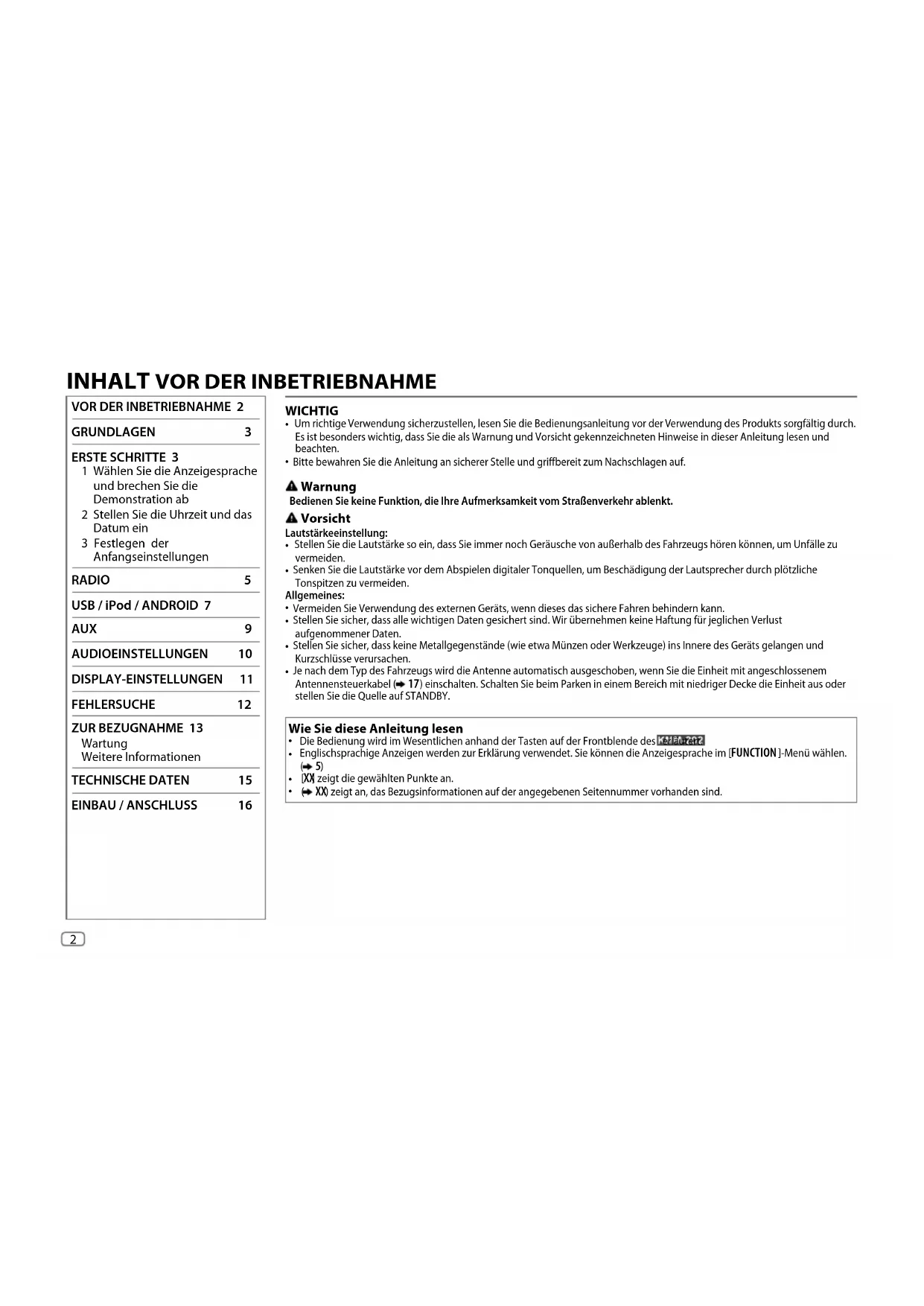

INHALT VOR DER INBETRIEBNAHME

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN

3

ERSTE SCHRITTE 3

1	Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab
2	Stellen Sie die Uhrzeit und das Datum ein
3	Festlegen der Anfangseinstellungen

RADIO

5

AUX	9
AUDIOEINSTELLUNGEN	10
DISPLAY-EINSTELLUNGEN	11
FEHLERSUCHE	12

ZUR BEZUGNAHME 13

Wartung

Weitere Informationen

TECHNISCHE DATEN

15

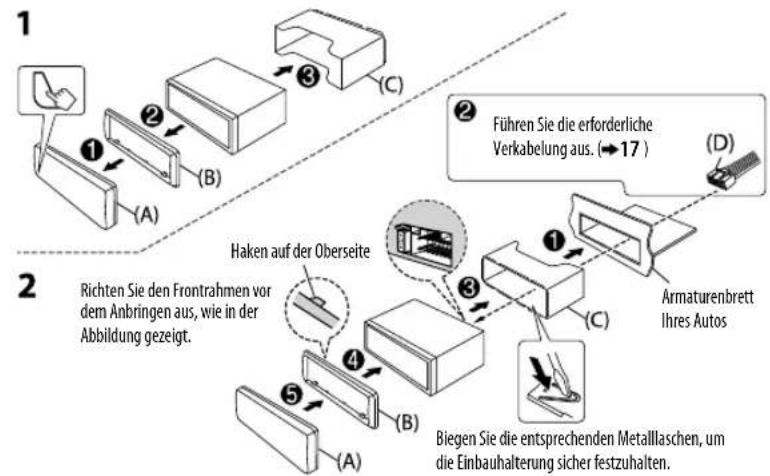

EINBAU / ANSCHLUSS

16

WICHTIG

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten.
• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

⚠️ Warnung

Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

▲ Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

- Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.

- Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.

- Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

- Je nach dem Typ des Fahrzeugs wird die Antenne automatisch ausgeschoben, wenn Sie die Einheit mit angeschlossenem Antennensteuerkabel (→ 17) einschalten. Schalten Sie beim Parken in einem Bereich mit niedriger Decke die Einheit aus oder stellen Sie die Quelle auf STANDBY.

Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des Keraurenz.
- Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im [FUNCTION]-Menü wählen. (→ 5)
• [XX] zeigt die gewählten Punkte an.
- (→ XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

GRUNDLAGEN

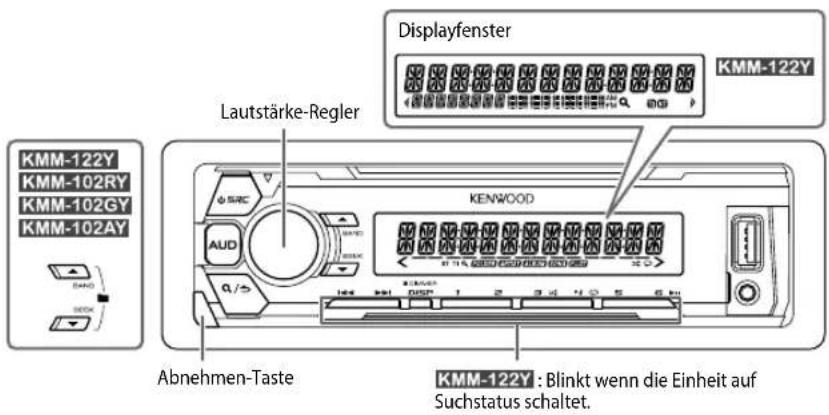

Frontblende

Displayfenster KMM-122Y KMM-122Y KMM-102RY KMM-102GY KMM-102AY Lautstärke-Regler KENWOOD Abnehmen-Taste KMM-122Y : Blinkt wenn die Einheit auf Suchstatus schaltet.

RücksetzenAnbringen Abnehmen

Ihre aktuellen Voreinstellungen werden gelöscht, mit Ausnahme gespeicherter Radiosender.

Zum Auf der Frontblende

Einschalten	Drücken Sie ⏻ SRC.• Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler.
Quelle auswählen	Drücken Sie ⏻ SRC wiederholt.
Ändern der Display-Information	Drücken Sie DISP wiederholt. (→ 14)

ERSTE SCHRITTE

KENWOOD V G/Hz A/Hz

Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab

Wenn Sie die Stromversorgung einschalten (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display: "SEL LANGUAGE" → "PRESS" → VOLUMEKNOB"

1 Drehen Sie den Lautstärke-Regler zum Wählen von [ENG] (Englisch), [RUS] (Russisch) oder [SPA] (Spanisch), und drücken Sie dann den Regler. [ENG] ist für das ursprüngliche Setup gewählt. Dann erscheint folgendes in der Anzeige: "CANCEL DEMO" → "PRESS" → "VOLUME KNOB".

2 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt.

3 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

ERSTE SCHRITTE

Stellen Sie die Uhrzeit und das Datum ein

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [ CLOCK], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen von [ CLOCK ADJUST], und drücken Sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stunde → Minute
5 Drehen Sie den Lautstärke-Regler zum Wählen von [ CLOCK FORMAT], und drücken Sie dann den Regler.
6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], und drücken Sie dann den Regler.

Zum Einstellen der Uhr

Zum Einstellen des Datums

7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE FORMAT], und drücken Sie dann den Regler.
8 Drehen Sie den Lautstärke-Regler zum Wählen von [ DD/MM/YY] oder [MM/DD/YY], und drücken Sie dann den Regler.
9 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE SET], und drücken Sie dann den Regler.
10 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag ➞ Monat ➞ Jahr oder Monat ➞ Tag ➞ Jahr

11 Halten Sie zum Beenden Gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

Festlegen der Anfangseinstellungen

1 Drücken Sie WERERholt, um auf STANDBY zu schalten.
2 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. • Durch Drücken von AUD gehen Sie direkt zu [AUDIO CONTROL].
3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
5 Halten Sie zum Beenden gedrückt.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Standard: XX

AUDIO CONTROL
SWITCH PREOUT	REAR/ SUB-W oder REAR/ SUBWOOFER: Wählt, ob hintere Lautsprecher oder ein Subwoofer an die Line-Out-Buchsen an der Rückseite angeschlossen sind (über einen externen Verstärker).
SP SELECT OFF	____/ 5/4/ 6 × 9/6' OEM : Auswahl entsprechend der Lautsprechergröße (5 Zoll oder 4 Zoll, 6×9 Zoll oder 6 Zoll) oder OEM-Lautsprechem für optimale Leistung.

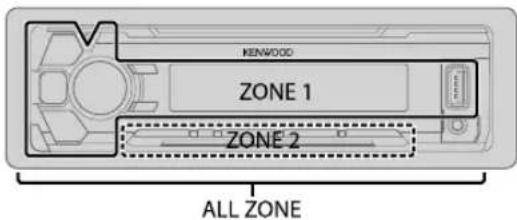

DISPLAY
EASY MENU	(Für KMM-122YON:Sowohl die Anzeige als auch die Tastenbeleuchtung wechseln auf Weiß um, wenn [FUNCTION] eingegeben wird.;OFF:Sowohl Anzeige als auch Tastenbeleuchtung bleiben als Farbe von [COLORSELECT]. (→ 11)
TUNER SETTING
PRESET TYPE	NORMAL:Speichert einen Sender für jede Sendespeichertaste in jedem Frequenzband (FM1/ FM2/ FM3/ MW/ LW).;MIX:Speichert einen Sender für jede Sendespeichertaste ungeachtet des Frequenzbands.
SYSTEM
KEY BEEP	ON:Aktiviert den Tastenberührungston.;OFF:Deaktiviert.
SOURCE SELECT
BUILT-IN AUX	ON:Aktiviert AUX in der Quellenwahl.;OFF:Deaktiviert. (→ 9)
P-OFF WAIT	Nur zutreffend, wenn der Demonstrationsmodus ausgeschaltet ist.Stellt die Zeitdauer ein, bis das Gerät automatisch ausschaltet (im Standby-Modus), um Batteriestrom zu sparen.20M:20 Minutes;40M:40 Minutes;60M:60 Minutes;WAIT TIME———oder OFF———:Hebt auf

ERSTE SCHRITTE RADIO

F/W UPDATE
UPDATE SYSTEM
F/W UP xx.xx	YES: Startet die Aktualisierung der Firmware. ;NO: Hebt auf (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe: www.kenwood.com/cs/ce/
CLOCK
CLOCK DISPLAY	ON: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ;OFF: Hebt auf.
ENGLISH	Wählen Sie die Anzeigesprache für das [FUNCTION]-Menü und die Musik-Information, wo zutreffend.Als Standard ist [ ENGLISH] ausgewählt.
PYCCKII
ESPAÑOL

KENWOOD 0.5RC G/3 I 2 3 4 5 6

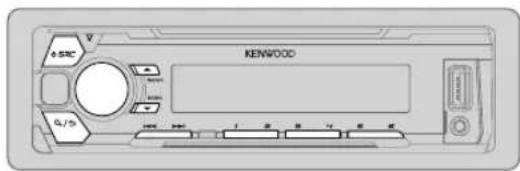

Suche nach einem Sender

1 Drücken Sie wiederholt zum Wählen von TUNER.
2 Drücken Sie ▲ BAND wiederholt, um FM1/ FM2/ FM3/ MW/ LW zu wählen.
3 Drücken Sie |◀◀ / ▶▶, um einen Sender zu suchen.

- Zum Ändern des Suchverfahrens für |◀◀ / ▶▶: Drücken Sie ViSEEKolt.

AUTO1 : Sucht automatisch nach einem Sender.

AUTO2 : Suchen Sie nach einem Festsender.

MANUAL : Sucht manuell nach einem Sender.

• Zum Speichern eines Senders: Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.
• Zum Auswählen eines gespeicherten Senders: Drücken Sie eine der Zifferntasten (1 bis 6).

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.

2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (→6), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Halten Sie zum Beenden gedrukt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

RADIO

Standard: XX

TUNER SETTING

LOCAL SEEK	ON: Sucht nur Sender mit gutem Empfang. ;OFF: Hebt auf.• Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.
AUTO MEMORY	YES: Beginnt automatisch die Speicherung von 6 Sendern mit gutem Empfang. ;NO: Hebt auf.• Nur wählbar, wenn [NORMAL] für [PRESET TYPE] gewählt ist. (→4)
MONO SET ON	: Verbessern Sie den FM (UKW)-Empfang (aber der Stereoeffekt kann verloren gehen). ;OFF: Hebt auf.
NEWS SET ON	: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ;OFF: Hebt auf.
REGIONAL ON	: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF"-Steuerung. ;OFF: Hebt auf.
AF SET ON	: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ;OFF: Hebt auf.
TI ON	: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ;OFF: Hebt auf.
PTY SEARCH	1 Drücken Sie den Lautstärke-Regler zum Einschalten der PTY-Sprachauswahl.2 Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache (ENGLISH/FRENCH / GERMAN), und drücken Sie dann den Regler.3 Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps (siehe Folgendes).4 Drücken Sie◄◄/►►izum Starten des Suchlaufs.

CLOCK

TIME SYNC ON: Synchronisiert die Zeit des Geräts mit der Radio Data System-Senderzeit.; OFF: Hebt auf.

Verfügbare Programmart

MUSIC : POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik)

Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt.

- [LOCAL SEEK]/ [MONO SET]/ [NEWS SET]/ [REGIONAL]/ [AF SET]/ [TI]/ [PTY SEARCH] ist nur wählbar, wenn der Wellenbereich FM1/ FM2/ FM3.

- Wenn die Lautstärke während des Empfangs von Verkehrsinformationen oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Wird die Verkehrsfunk-Funktion oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen.

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.

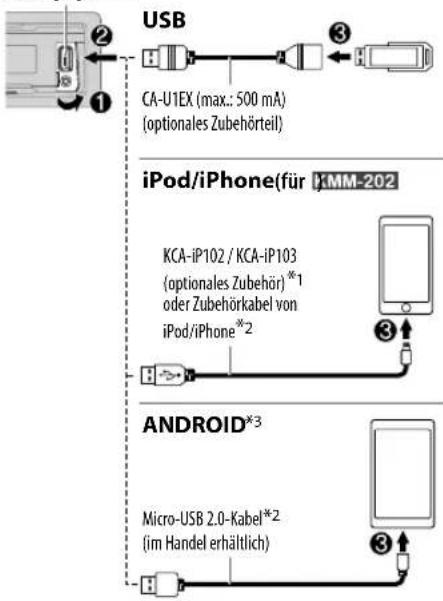

USB-Eingangsterminal

*1 KCA-iP102:30-poliger Typ, KCA-iP103:Lightning-Typ

*2 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Zum Auf der Frontblende

Wiedergabe / Pause	Drücken Sie 6 ▶ II.
Vorspulen / Rückspulen*4	Halten Sie ◀◀/▶▶1 gedrückt.
Auswählen eines Tracks/ einer Datei	Drücken Sie ◀◀/▶▶I.
Auswählen eines Ordners*5	Drücken Sie ▲/▼.
Wiederholte Wiedergabe*6	Drücken Sie 4 wiederholt.FILE REPEAT/FOLDER REPEAT/ALL REPEAT: MP3/WMA/WAV/FLAC-DateiFILE REPEAT/FOLDER REPEAT/REPEAT OFF: iPod oder ANDROID
Zufallswiedergabe*6	Drücken Sie 3 wiederholt.FOLDER RANDOM/RANDOM OFF: MP3/WMA/WAV/FLAC-Datei, iPod oder ANDROID
	Halten Sie die 3 gedrückt, um ALL RANDOM zu wählen.

* 3 Wenn ein Android-Gerät angeschlossen wird, wird "Press [VIEW] to install KENWOOD MUSIC PLAY APP" angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der KENWOOD MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. (→13)

* 4 Bei ANDROID: Trifft nur zu, wenn [BROWSE MODE] gewählt ist. (→ 8)

* 5 Nur für MP3/WMA/WAV/FLAC-Dateien. Dies funktioniert nicht bei iPod/ ANDROID.

*6 Bei iPod/ ANDROID: Trifft nur zu, wenn [MODE OFF]/[BROWSE MODE] gewählt ist. (→ 8)

Wählen Sie den Steuermodus

Während IPOD als Quelle gewählt ist, drücken Sie 5 wiederholt.

MODE ON : Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause, Datei-Überspringen, Vorspulen oder Zurückspulen von Dateien von dieser Einheit steuern.

MODE OFF: Steuern Sie den iPod von dieser Einheit.

Während ANDROID als Quelle gewählt ist, drücken Sie 5 wiederholt.

BROWSE MODE : Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung KENWOOD MUSIC PLAY.

HAND MODE : Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause und Datei-Überspringen von dieser Einheit steuern.

Wählen Sie das Musiklaufwerk

Drücken Sie 5 wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).
• Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Auswählen einer Datei aus einem Ordner/einer Liste

1 Drücken Sie R/5
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Schnellsuche

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen.

Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen.

Gilt nicht für iPod.

(oder)

Drücken Sie |◀◀ / ▶▶, um mit einem vorgegebenen Überspringen-Suchverhältnis zu suchen. (→ 9, [SKIP SEARCH])

• Wenn I◀◀/▶▶I gedrückt gehalten wird, wird Suchlauf mit einem Verhältnis von 10% ausgeführt.
• Gilt nicht für MP3/WMA/WAV/FLAC-Dateien.

Alphabetsuche (gilt nur für iPod)

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

1 Drehen Sie den Lautstärke-Regler schnell für Zeichensuche.
2 Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens.
Um nach einem anderen Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 zu suchen, geben Sie nur " ^* " ein.
3 Drücken Siel◄◄ /►►1, um auf die Eingabeposition umzuschalten. • Sie können bis zu 3 Zeichen eingeben.
4 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

• Zum Zurückkehren zum Grundordner/ ersten Datei/ Top-Menü drücken 5.
• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5
  • Zum Abbrechen halten Sie gedrückt.
• Beim iPod nur gültig, wenn [MODE OFF] gewählt ist.
• Beim ANDROID nur gültig, wenn [BROWSE MODE] gewählt ist.

Hören Sie Tuneln Radio/ Tuneln Radio Pro/ Aupeo (für PMM-202

Beim Hören von Tuneln Radio, Tuneln Radio Pro oder Aupeo schließen Sie das iPod/iPhone am USB-Eingang des Geräts an.

- Das Gerät gibt den Ton von diesen Anwendungen aus.

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Halten Sie zum Beenden gedrückt.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Standard: XX

USB

MUSIC DRIVE DRIVE CHANGE : Das nächste Laufwerk ([DRIVE 1] bis [DRIVE 5]) wird automatisch gewählt, und die Wiedergabe startet. Wiederholen Sie Schritt 1 bis 3, um die folgenden Laufwerke zu wählen.

SKIP SEARCH 0.5% ____ / 1%/ 5%/10% : Beim Hören von iPod oder ANDROID wird das Überspringen-Suchverhältnis für alle Dateien gewählt.

AUX

Vorbereitung:

Wählen Sie [ON] für [BUILT-IN AUX]. (→ 4)

Beginnen Sie zu hören

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

Auxiliary-Eingabebuchse ① ② ③ Tragbarer Audioplayer

3,5-mm-Stereo-Ministecker mit "L"-förmigem Anschluss (im Handel erhältlich)

2 Drücken Sie wieholt zum Wählen von AUX.

3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Den AUX-Namen einstellen

Beim Hören eines am Gerät angeschlossenen tragbaren Audioplayer...

1 Drücken Sie den Lautstärke-Regler, um auf [ FUNCTION] zu schalten.

2 Drehen Sie den Lautstärke-Regler zum Wählen von [ SYSTEM], und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen von [ AUX NAME SET], und drücken Sie dann den Regler.

4 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. AUX (Standard)/ DVD / PORTABLE/ GAME/ VIDEO / TV

5 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/3

AUDIOEINSTELLUNGEN

Während des Hörens einer Tonquelle...

1 Drücken Sie AUD, um direkt auf [AUDIO CONTROL] zu schalten.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5

Standard: XX

SUB-W LEVEL -15 bis +15(0)		Stellt den Subwoofer-Ausgangspegel ein.
BASS LEVEL	-8 bis +8 (+2)	Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
MID LEVEL	-8 bis +8 (+1)
TRE LEVEL	-8 bis +8 (+1)
EQ PRO (Diese Einstellung wird unter [USER] gespeichert.)
BASS ADJUST	BASS CTR FRQ	60/ 80/ 100/ 200 oder 60HZ/80HZ/ 100HZ/ 200HZ:Wählt die Mittenfrequenz.
	BASS LEVEL	-8 bis +8 (+2): Stellt den Pegel ein.
	BASS Q FACTOR	1.00/1.25/ 1.50 /2.00: Stellt den Qualitätsfaktor ein.
	BASS EXTEND	ON: Schaltet den erweiterten Bass ein. ;OFF: Hebt auf.
MID ADJUST	MID CTR FRQ	0.5K/1.0K/1.5K/2.5K oder 0.5KHZ/ 1.0KHZ/1.5KHZ/ 2.5KHZ: Wählt die Mittenfrequenz.
	MID LEVEL	-8 bis +8 (+1): Stellt den Pegel ein.
	MID Q FACTOR	0.75/1.00/ 1.25: Stellt den Qualitätsfaktor ein.
TRE ADJUST TRE CTR FRQ		10.0K / 12.5K/15.0K /17.5Koder 10.0KHZ/ 12.5KHZ/15.0KHZ/ 17.5KHZ: Wählt die Mittenfrequenz.

PRESET EQ DRIVE EQ	/TOP40/ POWERFUL/ ROCK/ POPS/EASY/JAZZ/NATURAL/USER:Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [USER], um die in [EQ PRO] vorgenommenen Einstellungen zu verwenden.)[DRIVE EQ] ist ein Programm-Equalizer, der Außengeräusche oder Fahrgeräusche von den Reifen verringert.
BASS BOOST LV1	/LV2/LV3 odeLEVEL1 /LEVEL2 /LEVEL3:Wählt Ihren bevorzugten Bass-Boost-Pegel.:OFF:Hebt auf.
LOUDNESS LV1	/LV2oder LEVEL1/ LEVEL2:Wählt Ihre bevorzugten niedrigen und hohen Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten.;OFF:Hebt auf.
SUBWOOFER SET ON	:Schaltet den Subwoofer-Ausgang ein.;OFF:Hebt auf.
LPF SUBWOOFER THROUGH	:Alle Signale werden zum Subwoofer gesendet.;85HZ/120HZ/160HZ:Audiosignale mit niedrigeren Frequenzen als 85 Hz/ 120 Hz/ 160 Hz werden zum Subwoofer geleitet.
SUB-W PHASE REVERSE	(180°)/NORMAL(0°):Wählt die Phase des Subwoofer-Ausgangs so, dass sie dem Lautsprecher-Ausgang für optimale Leistung entspricht. (Nur wählbar, wenn eine andere Einstellung als [THROUGH] für [LPF SUBWOOFER] gewählt ist.)
FADER R15	bis F15(0:Stellt die Balance zwischen hinterem und vorderem Lautsprecherausgang ein.
BALANCE L15	bis R15(0:Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein.
VOLUME OFFSET	Bei AUX:-8 bis +8(0);Für andere Quellen:-8 bis 0:Nehmen Sie die Voreinstellung des Lautstärkepegels jeder Quelle vor. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus.)
SOUND RECNSTR(Klangrekonstruktion)	ON:Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden.;OFF:Hebt auf.

• [SUB-W LEVEL]/[SUBWOOFER SET]/LPF SUBWOOFER]/[SUB-W PHASE] ist nur wählbar, wenn [SWITCH PREOUT] auf [SUB-W] oder [SUBWOOFER] gestellt ist. (→ 4)
• [SUB-W LEVEL]/[LPF SUBWOOFER]/[SUB-W PHASE] ist nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist.

DISPLAY-EINSTELLUNGEN

(Für KMM-122Y)

KENWOOD ZONE 1 ZONE 2 ALL ZONE

Stellen Sie die Abblendung ein

Halten Sie DISP (DIMMER) gedrückt, um die Abblendung ein- und auszuschalten.

- Wenn Sie [DIMMER TIME] eingestellt haben, wird diese Einstellung gelöscht, wenn Sie diese Taste drücken und gedrückt halten.

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [DISPLAY], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
5 Halten Sie zum Beenden gedruckt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

COLOR SELECT	(Für P)MM-122YWählen Sie die Farbe fürALL ZONE. ZONE 1 und ZONE 2 getrennt.1 Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)2 Wählen Sie eine Farbe für die gewählte Zone.VARIABLE SCAN/CUSTOM R/G/B / Vorgabefarben*Sie können Ihre eigene Farbe erzeugen, indem Sie [CUSTOM R/G/B] wählen. Die erzeugte Farbe kann unter [CUSTOM R/G/B] gespeichert werden.1 Drücken Sie den Lautstärke-Regler, um auf Detail-Farbabstimmung zu schalten.2 Drücken Sie◀◀/▶▶1, um die Farbe (R' G/ B) zum Anpassen zu wählen.3 Drehen Sie den Lautstärke-Regler, um den Pegel einzustellen (0—9), und drücken Sie dann den Regler.
DIMMER	Blenden Sie die Displaybeleuchtung (und Tastenbeleuchtung für K)JIM-122YON: Die Abblendung ist eingeschaltet.;OFF: Hebt auf.DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [OFF], und drücken Sie dann den Regler.(Standard: [ON]:18:00; [OFF]:6:00)
BRIGHTNESS 0	—31:Wählt Ihre bevorzugte Helligkeitsstufe für Displaybeleuchtung.(Für P)MM-122Y1 Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.)2 0—31:Wählt Ihre bevorzugte Helligkeitsstufe für Display- und Tastenbeleuchtung.
TEXT SCROLL AUTO	/ ONCE:Wählt automatisches Scrollen der Displayinformationen, oder einmaliges Scrollen.;OFF: Hebt auf.

* Vorgabefarben:RED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2/YELLOW/ORANGE1/ORANGE2/ORANGERED

FEHLERSUCHE

Symptom Abhilfe
Allgemeines	Es wird kein Ton gehört.	Die Lautstärke auf den optimalen Pegel einstellen.Prüfen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheint.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheint.	Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.
	Es wird kein Ton gehört.Einheit schaltet nicht ein.Die im Display gezeigte Information ist falsch.	Reinigen Sie die Anschlüsse. (→13)
	Das Gerät funktioniert überhaupt nicht.	Setzen Sie das Gerät zurück. (→3)
Radio	Der Radioempfang ist schlecht.Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.
USB / iPod	"READING" blinkt weiter. Verwenden Sie nicht zu viele Hierarchie-Ebenen oder Ordner.
	Verflossene Spielzeit ist nicht richtig. Dies liegt daran, wie die Titel aufgezeichnet sind.
	Richtige Zeichen werden nicht angezeigt (z.B. Albumname).	Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen. (→5)
	"NA FILE" Achten Sie darauf, dass der Datenträger unterstützte Audiodateien enthält. (→13)
	"READ ERROR" Kopieren Sie die Dateien und Ordner erneut auf das USB-Gerät. Wenn dadurch das Problem nicht gelöst wird, setzen Sie das USB-Gerät zurück oder verwenden Sie ein anderes USB-Gerät.
	"NO DEVICE" Schließen Sie ein USB-Gerät an und schalten Sie die Quelle erneut zu USB um.
	"COPY PRO" Eine kopiergeschützte Datei wird wiedergegeben.

Symptom Abhilfe
USB/iPod	“NA DEVICE” Schließen Sie ein unterstütztes USB-Gerät an und prüfen Sie die Anschlüsse.
	“NO MUSIC” Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält.
	“iPod ERROR”	Erneutes Anschließen des iPod.Setzen Sie den iPod erneut zurück.
ANDROID	Bei Wiedergabe wird kein Ton gehört.Ton wird nur vom Android-Gerät ausgegeben.	Verbinden Sie das Android-Gerät neu.Während der [HAND MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.Während der [HAND MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.Starten Sie das Android-Gerät neu.Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (→13)
	Bei [BROWSE MODE] ist Wiedergabe unmöglich.	Stellen Sie sicher, dass KENWOOD MUSIC PLAY APP im Android-Gerät installiert ist. (→7)Schließen Sie das Android-Gerät erneut an und wählen Sie den geeigneten Steuermodus.Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [BROWSE MODE]. (→13)
	“NO DEVICE” oder “READING” blinkt weiter.	Schalten Sie die Entwickler-Optionen am Android-Gerät aus.Verbinden Sie das Android-Gerät neu.Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [BROWSE MODE]. (→13)
	Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerät aus.
	“ANDROID ERROR” / “NA DEVICE”	Verbinden Sie das Android-Gerät neu.Starten Sie das Android-Gerät neu.

ZUR BEZUGNAHME

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders

Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen.

Anschluss (an der Rückseite der Frontblende)

■ Weitere Informationen

Besuchen Sie die folgende Website für:

— Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel
— Android™-Anwendung KENWOOD MUSIC PLAY
– Jegliche neuesten Informationen

Allgemeines

Detailinformationen und Hinweise über abspielbare Audiodateien werden im Online-Handbuch auf der folgenden Website gegeben: www.kenwood.com/cs/ce/audiofile/

Abspielbare Dateien

• Wiederzugebende Audiodateien: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)
  • Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM
  • Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen.
• Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32

Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.

Wissenswertes über USB-Geräte

• Diese Einheit kann MP3/WMA/WAV/FLAC-Dateien abspielen, die auf einem USB-Massenspeichergerät gespeichert sind.
• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
• Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen.

Wissenswertes über iPod/iPhone

Made for

• iPod classic
• iPod nano (3rd, 4th, 5th, 6th und 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• Sie können den iPod nicht bedienen, wenn "KENWOOD" oder "auf dem iPod angezeigt wird.
• Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.
• Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.
• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Stummschaltung beim Empfang eines Telefonanrufs

Schließen Sie die MUTE-Leitung an Ihr Telefon mit einem im Handel erhältlichen Telefonzubehör an. (→ 17)

Wenn ein Anruf ankommt, wird "CALL" angezeigt.(Die Audiowiedergabe wird unterbrochen.) - Um die Audioanlage auch während eines Anrufs zu hören, drücken Sie 📍 SRC. "CALL" verschwindet und die Wiedergabe vom Audiosystem wird fortgesetzt.

Wenn der Anruf endet, verschwindet "CALL".(Die Audiowiedergabe wird fortgesetzt.)

ZUR BEZUGNAHME

Ändern der Display-Information

Jedesmal, wenn Sie DISP drücken, wechselt die Anzeige-Information.

- Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint "NO TEXT", "NO INFO" oder andere Information (z.B. Sendername, Spielzeit).

Quellenname	KMM-122Y	KMM-202 / KMM-102RY KMM-102GY KMM-102AY
STANDBY Quellenname (Datum/Uhrzeit) Quellenname Uhrzeit (zurück zum Anfang)		→ →
TUNER	Frequenz (Datum/Uhrzeit) Frequenz	→ Uhrzeit →zurück zum Anfang)
	(Nur für Radio Data System-FM (UKW)-Sender)Sendername (Datum/Uhrzeit) Radiotext (Datum/Uhrzeit) Radiotext+ (R.TEXT+) Titel (Interpret) Titel (Datum/Uhrzeit) Frequenz (Datum/Uhrzeit) (zurück zum Anfang)	(Nur für Radio Data System-FM (UKW)-Sender)Sendername → Radiotext → Radiotext+ → Titel/Interpret → Frequenz → Uhrzeit → (zurück zum Anfang)
USB	(Für MP3/WMA/WAV/FLAC-Datei)Tracktitel (Interpret) Tracktitel (Albumtitel) Tracktitel (Datum/Uhrzeit) Dateiname (Ordnername) Dateiname (Datum/Uhrzeit) Spielzeit (Datum/Uhrzeit) (zurück zum Anfang)	(Für MP3/WMA/WAV/FLAC-Datei)Tracktitel/Interpret → Albumtitel/Interpret → Ordnername → Dateiname → Spielzeit → Uhrzeit → (zurück zum Anfang)
IPOD oder ANDROID	Tracktitel (Interpret) Tracktitel (Albumname) Tracktitel (Datum/Uhrzeit) Spielzeit (Datum/Uhrzeit) (zurück zum Anfang)	Tracktitel/Interpret → Albumtitel/Interpret → Spielzeit → Uhrzeit → (zurück zum Anfang)
AUX	Quellenname (Datum/Uhrzeit) Quellenname	→ Uhrzeit →zurück zum Anfang)

TECHNISCHE DATEN

Tuner	FM Frequenzbereich 87,5 MHz — 108,0 MHz (50 kHz-Abstimmschritte)
	Empfindlichkeit (Rauschabstand = 26 dB)	0,71 μV/75 Ω
	Empfindlichkeitsschwelle (DIN 5/N = 46 dB)	2,0 μV/75 Ω
	Frequenzgang (±3 dB) 30 Hz — 15 kHz
	Signal-Rauschabstand (MONO) 64 dB
	Kanaltrennung (1 kHz) 40 dB
	MW Frequenzbereich 531 kHz — 1 611 kHz (9 kHz-Abstimmschritte)
	Empfindlichkeit (Rauschabstand = 20 dB)	28,2 μV
	LW Frequenzbereich 153 kHz — 279 kHz (9 kHz-Abstimmschritte)
	Empfindlichkeit (Rauschabstand = 20 dB)	50,0 μV
USB	USB Standard USB 1.1, USB 2.0 Höchstgeschwindigkeit
	Dateisystem FAT12/ 16/ 32
	Maximaler Versorgungsstrom DC 5 V	--- 1 A
	Frequenzgang (±1 dB) 20 Hz — 20 kHz
	Signal-Rauschabstand (1 kHz) 105 dB
	Dynamikbereich 88 dB
	Kanaltrennung 90 dB
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	WAV-Decodierung	Linear-PCM
	FLAC-Decodierung	FLAC-Datei (Bis zu 48 kHz / 16 Bit)

Audio	Maximale Ausgangsleistung	50 W × 4
	Volle Bandbreitenleistung	22 W × 4 (bei weniger als 1 % Klirrfaktor)
	Lautsprecherimpedanz	4 Ω — 8 Ω
	Klangregler	Bass	100 Hz ±8 dB
		Mitten	1,0 kHz ±8 dB
		Höhen	12,5 kHz ±8 dB
	Vorverstärkerpegel / Last (USB)	2 500 mV/10 kΩ
	Vorverstärkungsimpedanz	≤ 600 Ω
Auxiliary	Frequenzgang (±3 dB)	20 Hz — 20 kHz
	Maximaler Spannungseingang 1 000 mV
	Eingangsimpedanz	30 kΩ
Allgemeines	Betriebsspannung	14,4 V (10,5 V — 16 V zulässig)
	Maximale Stromaufnahme	10 A
	Betriebstemperaturbereich	-10°C — +60°C
	Einbaumaße (B × H × T)	182 mm × 53 mm × 107 mm
	Gewicht	0,6 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.

⚠️ Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
  • Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.
• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die ⊖-Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.
• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den ⊖-Pol der Autobatterie ab.
2 Schließen Sie die Kabel richtig an. Siehe Verdrahtungsanschluss.17) (
3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett).
4 Schließen Sie die ⊖-Klemme der Autobatterie an.
5 Setzen Sie das Gerät zurück. ( → 3)

Einbau der Einheit (Einbau im Armaturenbrett)

Entfernen der Einheit

1 Nehmen Sie die Frontblende ab.
2 Passen Sie die Vorsprünge an den Ausziehschlüsseln an beiden Seiten des Frontrahmens ein und ziehen Sie ihn heraus.
3 Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie rechts gezeigt.

Verdrahtungsanschluss

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat : Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.

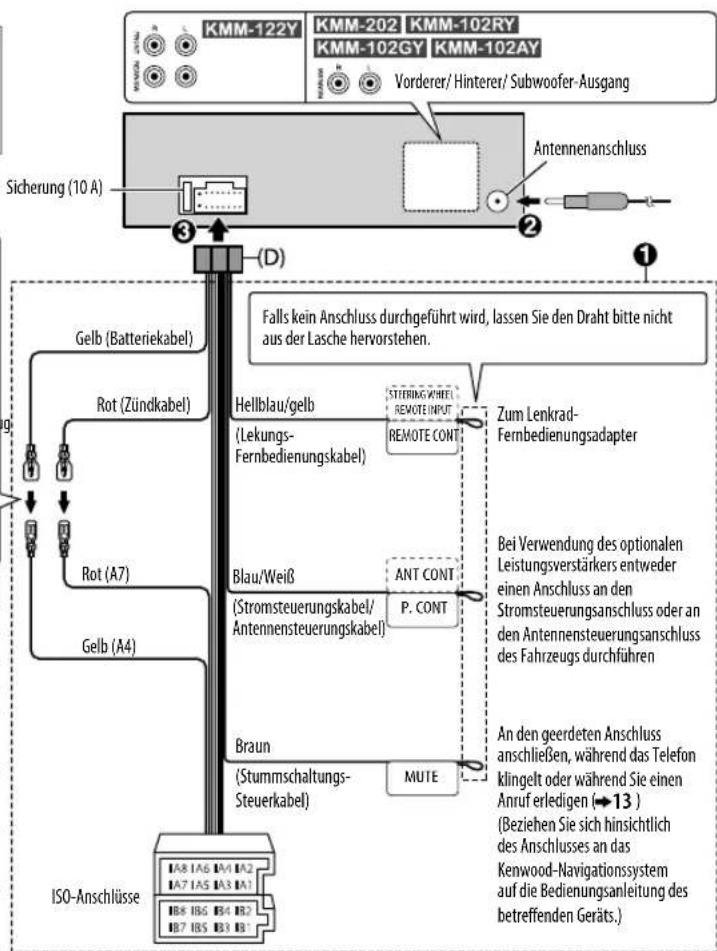

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile

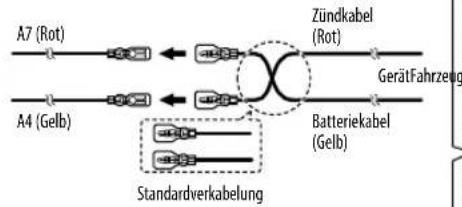

Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
        G1["Switch"]
        G2["Switch"]
        G3["Switch"]
    end

Stift Farbe und Funktion

A4 Gelb : Batterie

A5 Blau/Weiß: Stromsteuerung

A7 Rot : Zündung (ACC)

A8 Schwarz : Erdungsanschluss (Masse)

B1	Lila ⊕	:Hinterer Lautsprecher (rechts)
B2	Lila/schwarz ⊖
B3	Grau ⊕	:Vorderer Lautsprecher (rechts)
B4	Grau/schwarz ⊖
B5	Weiß ⊕	:Vorderer Lautsprecher (links)
B6	Weiß/schwarz ⊖
B7	Grün ⊕	:Hinterer Lautsprecher (links)
B8	Grün/schwarz ⊖

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

Teileliste für den Einbau

(A) Frontblende

(B) Frontrahmen

(C) Einbauhalterung

(D) Kabelbaum

(E) Ausziehschlüssel

INHOUD ALVORENS GEBRUIK

ALVORENS GEBRUIK 2

BASISPUNTEN

3

STARTEN 3

TECHNISCHE GEGEVENS 15

INSTALLEREN / VERBINDEN 16

BELANGRIJK
